Пусковой ток стартера: как измерить и зачем это нужно?

Поломки и их причины

Неисправности стартера могут возникнуть по абсолютно разным причинам. Начиная от банального механического износа деталей, с которым со временем столкнется любая техника, до человеческого фактора. К тому же поломки в стартере работают по эффекту домино – одна неисправность провоцирует возникновения второй, чаще всего более серьезной. Но не все так плохо, ведь стартер можно отремонтировать. Поскольку устройство разборное, непригодный узел в нем можно заменить на новый. Чаще всего люди сталкиваются с поломками таких компонентов:

Тяговое реле;
Щеточный узел;
Коллектор якоря.

Виновниками являются не только неправильная эксплуатация и действие времени. На стартер оказывает влияние, аккумулятор, маховик коленвала, проводка, заземление, замок зажигания – коротко говоря, вся система, отвечающая за запуск двигателя. Втулки вала быстрее всех подвергаются механическому износу. Из-за этого начинается биение вала во время вращение. От этого очень быстро приходит в непригодность коллектор якоря, редуктор, а также зубцы маховика.

Иные неприятности со стартером и причины их возникновения:

Стартер отказывается работать, когда вы поворачиваете ключ зажигания. Основных причин может быть две: замыкание обмотки тягового реле и заклинивание якоря втягивающего реле. В обоих случаях реле меняется на новое или подвергается ремонту;
Отсутствие тока от аккумулятора. Тут уже много причин начиная от банально разряженного аккумулятора до проблем с проводкой или клеммами. Вполне возможно, что и замок зажигания неисправен;
Стартер вроде издает звуки работы, но коленвал не прокручивается. Вероятнее всего, причина неисправности в уже ненадлежащем состоянии шестерен бендикса, редуктора или маховика коленвала. Или же нерабочая обгонная муфта. Она обеспечивает отсоединение бендикса от маховика после того, как двигатель начал свою работу;
Стартер выполняет свою работу не так быстро, из-за чего коленвал крутится медленно. Механический износ щеток, а из-за этого плохой контакт с коллектором, замыкание или пригорание в коллекторе, замыкание в обмотках якоря, разрывы обмотки – все это может быть причинами данной проблемы. Но также недостаточная мощность является результатом низкого заряда аккумулятора или окисления клемм;
Нехарактерные звуки (скрип) во время работы стартера. С вероятностью 99% звуки вызваны изношенными шестернями;
Стартер продолжает свою работу даже после пуска двигателя. Скорее всего, это поломка возвратной пружины или неисправность тягового реле. Стоит также проверить замок зажигания.

Порой бывает сложно с высокой точностью определить причину неисправности. Она может проявлять себя на нерегулярной основе: сначала стартер скрипит изредка, а потом чаще. Так что если вы заподозрили малейшую неисправность или вам просто не нравится работа устройства, обращайтесь на СТО, где вам проведут диагностику и в случае нужды осуществят ремонт.

Диагностика неисправностей стартера ВАЗ 2106

Все неисправности стартера можно условно разделить на две группы:

электрические (выход из строя токопроводящих элементов);
механические (износ деталей привода).

Для корректной диагностики стартера автовладельцу необходимо знать признаки, соответствующие той или иной неисправности.

Признаки неисправности стартера

К основным симптомам выхода стартера из строя можно отнести:

при повороте ключа зажигания стартер и тяговое реле не подают признаков жизни;
тяговое реле издаёт частые щелчки;
тяговое реле при запуске срабатывает, но ротор вращается слишком медленно;
при повороте ключа зажигания со стороны стартера слышится треск;
при запуске со стороны стартера появляется гул.

При запуске стартер и тяговое реле не срабатывают

Причинами отсутствия реакции стартера на поворот ключа зажигания могут быть:

полная или почти полная разрядка АКБ;
окисление контактов АКБ;
отсутствие контактов между выводами АКБ и наконечниками силовых проводов;
отсутствие контакта между наконечником провода и выводом «50» на тяговом реле;
неисправность контактной группы зажигания;
обрыв управляющего провода, идущего от замка зажигания к тяговому реле.

В такой ситуации прежде всего нужно проверить АКБ с помощью мультиметра — напряжение на её клеммах не должно быть ниже 11 В. В противном случае следует зарядить аккумулятор и продолжить диагностику.

Затем проверяют состояние клемм аккумулятора и надёжность их контакта с наконечниками силовых проводов. В случае плохого контакта выводы АКБ быстро окисляются, и энергии аккумулятора становится недостаточно для запуска стартера. То же самое происходит и с выводом 50 на тяговом реле. При обнаружении следов окисления от АКБ отсоединяются наконечники, которые зачищаются вместе с клеммами аккумулятора и выводом 50.

Проверку контактной группы замка зажигания и целостности управляющего провода осуществляют, замыкая штекер этого провода и вывода B тягового реле. Питание в этом случае начинает подаваться прямо на стартер. Для проведения такой диагностики необходимо иметь определённый опыт. Осуществляется проверка следующим образом:

Автомобиль ставится на нейтральную передачу и стояночный тормоз.
Включается зажигание.
Длинной отвёрткой замыкают штекер управляющего провода и вывод В тягового реле.
Если стартер заработал, неисправен замок или провод.

Частые щелчки тягового реле

Частые щелчки при запуске двигателя свидетельствуют о многократном срабатывании тягового реле. Это может происходить при сильном падении напряжения в цепи стартера из-за разряда аккумуляторной батареи или плохого контакта между наконечниками силовых проводов. В этом случае:

измеряют напряжение АКБ;
проверяют состояние контактов;
проверяют надёжность электрических соединений в цепи стартера.

Иногда причиной такой ситуации может стать замыкание или обрыв в удерживающей обмотке тягового реле. Определить это можно лишь после демонтажа стартера и разборки реле.

Медленное вращение ротора

Медленное вращение ротора является следствием недостаточного энергоснабжения стартера. Причиной этого может быть:

глубокий разряд АКБ;
окисление выводов АКБ;
слабая затяжка наконечников силовых проводов;
подгорание ламелей щёточного коллектора;
залипание или износ щёток;
замыкание щёткодержателя плюсовой щётки на массу;
обрыв (замыкание) обмоток статора или ротора.

Здесь, как и в предыдущих случаях, в первую очередь проверяется состояние АКБ и контактов. Если неисправность идентифицировать не удалось, стартер нужно будет снять и разобрать. Без этого определить подгорание коллектора, проблемы со щётками, щёткодержателем или обмотками не получится.

Треск в стартере при запуске

Причиной треска в стартере при повороте ключа зажигания может стать:

неисправность обгонной муфты;
износ приводной шестерни вала.

В обоих случаях потребуется демонтаж стартера.

Гул стартера при запуске

Наиболее вероятными причинами гула стартера и медленного вращения его вала являются:

износ втулок ротора;
ослабление креплений стартера;
неправильный монтаж стартера.

Гул свидетельствует о перекосе вала ротора и замыкании его на массу.

Технические характеристики

Как и любое электрооборудование автомобиля, стартер должен соответствовать остальным компонентам, с которыми он непосредственно связан. Это соответствие можно определить по техническим характеристикам, которые указывает производитель.

Напряжение питания (V) должно соответствовать номинальному напряжению аккумулятора. Для легковых автомобилей это 12V.

Мощность (кВт) – показатель максимального усилия, которое развивает стартер для прокручивания коленвала. Может составлять от 0,7 до 9 кВт.

Потребляемый ток (А) – это энергозатраты стартера. Определяется в режимах максимальной мощности, в заторможенном состоянии и на холостом ходу. Напрямую зависит от показателя тока холодной прокрутки аккумулятора.

Пусковая частота вращения (об/мин) зависит от характеристик двигателя. Запустить бензиновый мотор на порядок легче, чем дизельный. Частота вращения может составлять от 40-60 до 100-250 об/мин (для мощных дизелей).

Момент сопротивления проворачиванию (Нм) – это скорей характеристика двигателя, чем стартера. Обозначает усилие, необходимое для прокручивания коленвала. Исходя из этого показателя рассчитывается мощность и потребляемый ток стартера.

Направление вращения (влево или вправо) учитывается при выборе стартера с асимметричным креплением.

Количество зубцов шестерни бендикса (обычно от 8 до 13, чаще 9 или 10).

Передаточное отношение – зависимость между оборотами электромотора и бендикса. В безредукторных стартерах составляет 1:1, в редукторных – больше, до 1:4.

Линейные размеры, тип и количество отверстий под крепление, типы используемых клемм и разъемов и т.д.

Типичные неисправности стартера

Все поломки стартерных механизмов делятся на два типа: механические и электрические. При выходе из строя рабочих элементов шестерёнок бендикса, маховика (их износу, либо повреждению зубьев), нарушению работы рычага привода, обгонной муфты, возвратной пружины – причина поломки механическая, при этом стартер ремонтопригоден. Изношенная деталь подлежит замене.

Нарушения режима работы в электрике стартера сложнее: сгоревшая обмотка коллектора или якоря, сломанный редуктор, изношенные щётки восстановлению не подлежат, в этом случае меняют весь механизм в сборе на новый. Единственная деталь в электроцепи, которую можно заменить без последствий – это втягивающее реле. Часто сбои в электрике происходят в результате попадания влаги, загрязнений, из-за чего возможно падение мощности, короткие замыкания и окисление контактов. Такого рода неисправности устраняют чисткой электрических элементов с последующей обработкой специальными антикоррозийным составом.

Характерные признаки неисправности стартера:

При включении зажигания (подачи тока с АКБ) стартер не крутит, слышен щелчок, пуска двигателя не происходит: возможная причина – выход из строя реле, поломка редуктора, заклинивание шестерёнок передаточных узлов бендикса или маховика, короткое замыкание щёток.
Стартер запускается медленно с потерей мощности оборотов вала и посторонним скрежетом – механическое повреждение передаточных звеньев, обрыв обмотки в коллекторе или якоре, загрязнение внутренних узлов.
После запуска двигателя стартер продолжает работу – выход из строя втягивающего реле, поломка возвратной пружины или обгонной муфты.
Зажигание не срабатывает, либо срабатывает с запозданием и последующей потерей мощности, недостаточной для поворота коленчатого вала – нарушения в электроцепи, окисление клемм, обрывы в обмотке якоря.
Стартер не реагирует на поворот ключа в замке зажигание – не поступает ток с аккумуляторной батареи: нарушены контакты на клеммах АКБ, либо она разряжена.

Диагностику электрических причин неисправностей можно произвести, не снимая стартер, с помощью специального оборудования (микрометром или тестером) замерив показатели мощности и силы тока на якоре, контактах втягивающего реле и возвратной муфте. Первый признак электрической поломки – падение напряжения во время пуска. Нормой считается отклонение в 1-2 Вольт при включении зажигания, большие отклонения (возможно в два раза) – верный признак того, что неисправны щётки, обмотка, либо втулки. Если с электрикой всё в порядке и показатели в норме, то для определения механической причины поломки стартер демонтируют, разбирают, устанавливая возможные повреждения визуально.

ПРИНЦИП РАБОТЫ И СХЕМА ВКЛЮЧЕНИЯ СТАРТЕРА

Двигатель внутреннего сгорания начинает самостоятельно работать при условии, что его коленчатый вал вращается с определенной (пусковой) частотой, при которой обеспечивается нормальное протекание процессов смесеобразования, воспламенения и сгорания топлива. Пусковая частота вращения бензиновых двигателей составляет 40-50 об/мин. У дизелей необходимо вращать коленчатый вал с большей частотой (100-250 об/мин), так как при медленном вращении сжимаемый воздух не нагревается до не- обходимой температуры и топливо, впрыснутое в камеру сгорания, не вос- пламеняется.Эти частоты вращения взяты для примера при плюсовой температуре окружающего воздуха. При минусовых температурах скорость вращения необходима большая. Стартер — устройство, обеспечивающее вращение коленчатого вала с пусковой частотой. При прокручивании двигателя стартер должен преодо- леть момент сопротивления, создаваемый силами трения и компрессией, а при включении — и момент инерции вращающихся частей двигателя. Со- ставляющие, которые определяют развиваемый стартером крутящий мо- мент, зависят от объема и конструкций двигателя, числа цилиндров, сте- пени сжатия, вязкости масла и частоты вращения. Стартер состоит из электродвигателя постоянного тока, механизма привода и механизма управления. Конструкция электродвигателей почти одинакова у всех стартеров. Статоры стартеров изготовляются либо из постоянных магнитов четырех- или шестиполюсными(нового образца) либо последовательного возбуждения четырехполюсными обмотками. Для уменьшения частоты вращения якоря в режиме холостого хода применяют электродвигатели смешанного возбуждения. Передача крутящего момента от стартера к коленчатому валу осущест- вляется через шестерню, находящуюся в зацеплении с зубчатым венцом маховика. Для увеличения крутящего момента на коленчатом валу приме- няется понижающая передача с передаточным числом 10-15. Шестерня стартера должна находиться в зацеплении с зубчатым вен- цом только во время пуска двигателя. Для этого шестерня и вал электро- двигателя снабжены шлицами, которые допускают осевое перемещение шестерни по валу для сцепления и расцепления ее с зубчатым венцом махо- вика. Перемещение шестерни в современных стартерах осуществляется электромагнитным реле, подвижной сердечник которого через рычаг пере- дает на шестерню осевое усилие. Работой электромагнитного реле управ- ляет водитель через замок зажигания и разгрузочное реле. После пуска частота вращения коленчатого вала достигает 1000 об/мин. Если при этом вращение будет передаваться на якорь стартера, его частота вращения повысится до 10000-15000 об/мин. Даже при кратковременном увеличении частоты вращения якоря до такой величины (пока водитель не отключит стартер) возможен разнос якоря. Для предохранения якоря стар- тера от разноса усилие от вала якоря к шестерне привода у большинства стартеров передается через муфту свободного хода (бендикс). Муфта обеспечивает передачу крутящего момента только в одном направлении — от вала якоря к маховику. На автомобилях применяют стартеры с электромагнитным включением и дистанционным управлением. Принцип работы стартера заключается в следующем: При замыкании контактов замка зажигания по втягивающей обмотке электромагнита протекает ток, плунжер электромагнита втягивается и включается удерживающая обмотка электромагнита. плунжер электромагнита и соединенный с ним рычаг (вилка) перемещает шестерню бендикса. Одновременно плунжер давит на пластину, которая в момент ввода шестерни в зацепление с венцом маховика замыкает контакты. Ток через замкнутые контакты поступает в обмотку электродвигателя, и якорь начинает вращаться.

Схема включения стартера

После пуска двигателя водитель с помощью замка зажигания разрывает цепь 50 обмотки электромагнита. Под действием пружины размыкаются контакты электромагнита, и шестерня бендикса возвращается в исходное положение.

Снятие и установка стартера ВАЗ 2109

Перед работой необходимо отключить аккумуляторную батарею, сняв клемму «минус».

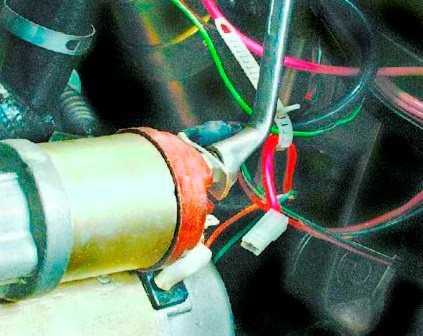

Снять контакты с торцевой крышки стартера, открутив болты на клеммах:

Колодку жгута с проводкой снять и отвести в сторону:

Для доступа к нижним креплениям стартера снять поддон картера, отвернув четыре болтовых соединения:

Затем отвернуть две гайки на нижнем креплении стартера
Верхнюю гайку на стартере открутить в последнюю очередь
После этого механизм снимают с креплений:

Новый или восстановленный стартер устанавливают строго в обратном порядке

При монтаже важно не повредить изоляционный слой на проводке, проследив состояние клемм на предмет образования окислов

Механические поломки стартера автомобиля

К механическим неисправностям относят повреждения, при которых стартер работает, но в пуско-зарядной системе происходят сбои из-за износа или поломок частей механизма.

Стартер включается, но коленвал не крутится. Причиной может являться износ рычага или кольца муфты свободного хода, поломка буферной пружины, тугой ход привода на винтовой нарезке вала. Для устранения неполадки нужно проверить перечисленные детали, почистить и смазать нарезку вала.
Стартер включается с заметным скрежетом. Скрежет может появляться при износе зубьев венца маховика, растяжение буферной пружины или неотрегулированный ход шестерни привода. Устраняется путем замены поврежденных деталей, а также регулировкой хода шестерни.
Двигатель запускается, но стартер не отключается. В первую очередь следует проверить, не заедает ли привод на валу или замок зажигания. Также причиной может быть короткое замыкание или спекание контактов в реле, износ подшипников или поломка возвратной пружины. Для ликвидации поломки рекомендуется перебрать стартер, устранить причину заедания или поменять пришедшие в негодность части.
При езде автомобиля стартер громко шумит. Шум может возникать из-за разболтанного крепления стартера или полюса стартера, а также из-за сбоев в работе шестерни привода. Устраняется путем затягивания винтов креплений и отладкой хода шестерни.

Разумеется, для качественного ремонта стартера рекомендуется изучить характеристики механизма в руководстве по эксплуатации конкретной модели и марки транспортного средства.

Неисправности автозапуска

Если не работает автозапуск «Старлайн А91», убедитесь в том, что:

На автомобилях с МКПП была выполнена процедура «программной нейтрали», и машина после этого не снималась с охраны (снятие с охраны отключает резервирование автозапуска). Обязательно должен гореть индикатор затянутого ручника.
На экране брелка нет индикации открытой двери или капота (недозакрыты, либо неисправен концевик). Проверьте и устраните неисправность.
Находясь рядом с автомобилем, попробуйте выполнить принудительный автозапуск. Если команда не отрабатывается вовсе (не включается зажигание), проверьте само подключение силовых реле автозапуска, состояние предохранителей. Если зажигание включается, стартер отрабатывает, но запуск не происходит, проверьте работоспособность обходчика иммобилайзера. Если мотор схватывает, но сигнализация отключает зажигание после этого, это означает, что она не распознает факт запуска (не получает тахосигнал, если настроена именно на него, либо нет перехода уровня сигнала от генератора при настройке на «лампу» — зависит от конкретного подключения и требует проверки автоэлектриком).

Отзыв: Стартер редукторный СтартВольт ВАЗ-2101 — Мощная замена для штатного стартера классики.

Вид с боковой поверхности коробки:

Ещё одна боковая поверхность упаковки:

На следующей стороне указаны мощность стартера, его стартовые обороты, минимальная температура его эффективности:

Мощность стартера в 1550Вт. значительно превышает мощность штатного стартера Жигулей, который имеет мощность 1300Вт. В комплекте стартера идёт паспорт с гарантийным талоном, но он весь состоит из рекламы деталей злектрооборудования автомобиля производства компании СтартВольт. На фотографии виден приклеенный продавцом чек со стоимостью данного стартера:

Сам стартер в коробке заботливо уложен в пенопластовую ударопоглощающую ячейку:

На заднем торце стартера можно разглядеть его силовые клеммы и медные элементы деталей:

Сам стартер изготовлен в Китае по лицензии и под контролем российской фирмы, он компактный, а вес его небольшой, порядка 3 кг:

Рабочая часть стартера несколько меньше аналогичной части штатного стартера, сам механизм подачи шестерёнки и крепления стартера, естественно, стандартный:

Вид самого стартера с другой стороны:

Отмечу тот факт, что гайка под ключ на 13 на верхней клемме справа вверху на фотографии (нижняя гайка на медном болте) была закручена слабо, и её удалось хорошо подтянуть. При затяжке этой гайки от усилия может немного провернуться чёрная обойма круглого изолятора втягивающего реле, откуда выходят медные болты. Чтобы этого не произошло, необходимо гайку подтягивать аккуратно, без излишних боковых усилий, а саму обойму придерживать руками

Если обойма всё-таки немного повернулась, нужно осторожно руками с усилием вернуть её на место. В рабочем положении эта обойма фиксируется внутренним фиксатором, и эту фиксацию вы почувствуете рукой

На следующей фотографии можно оценить сравнительные габариты нового и старого штатного стартера Жигулей:

Это интересно: Артикул амортизатора заднего Рено Дастер 4х4

https://youtube.com/watch?v=6Y1_7_KKvE8

От чего зависит пусковой ток?

Если посмотреть различных производителей, например страны Европы, США, Россия или Китай, то у всех этих батарей будет различный показатель пускового тока. Так, например если сравнить 55 Aч Китай и Европа, разница может быть на 30 – 40%! Но почему так?

Все дело в технологиях:

Применение очищенного свинца, даже в простых кислотных АКБ приведет к быстрой зарядке и последующей разрядке, соответственно пусковые значения увеличиться.
Большее количество пластин в таком же по габаритам корпусе.
Большее количество электролита.
Плюсовые пластины более пористые, что позволит больше накапливать заряда.
Герметичные конструкции, не дают испаряться электролиту, что позволит батареи всегда держать нужный уровень, не оголяя пластины.

Конечно, можно добавить и качество сборки и порядочность производителя, все это дает большие результаты, нежели у конкурентов. Правда и стоят такие АКБ дороже.

Но на данный момент, есть и новые технологии — рекордсменами по отдачи пускового тока являются GEL и AGM аккумуляторы, у них ток отдачи может доходить до 1000 Ампер в 30 секунд, примерно в 3 – 4 раза больше, чем у обычных кислотных вариантов. Хотя у этих технологий также есть свои минусы и в первую очередь это цена.

Также стоит отметить, что при пуске двигателя напряжение батареи падает примерно до 9 Вольт, но сила тока многократно возрастает – это нормальный процесс. После пуска мотора, напряжение займет опять свои нормальные показатели в 12,7Вольта, а потраченный заряд восполнит генератор автомобиля. Если показатели напряжения при пуске падают до 6 Вольт (и очень долго восстанавливаются), то это может быть критично, стартеру просто не хватит энергии для запуска. Скорее всего, что АКБ выходит из строя.

Пусковой ток автомобильного аккумулятора и стартера

«Что такое пусковой ток аккумулятора и стартера. Какой силы ток нужен для пуска дизельного двигателя?»

Выбирая аккумулятор, покупатели всегда обращают внимание на величину его пускового тока. Некоторые полагают, что именно такой ток и будет потреблять стартер, если применить данную модель АКБ

На рисунке показана осциллограмма напряжения и тока, снятая со стартера, в момент пуска бензинового двигателя объемом 1,5 л. Аккумулятор емкостью 60 Ач с пусковым током EN 450 А. В данном случае пуск мотора занял 1,2 секунды. За это время мотор успел раскрутиться стартером до 200 об/мин. Красный цвет у графика тока (ед. измерения Ампер). Синим цветом раскрашен график напряжения (ед. измерения Вольт).

На рис 4 характеристики стартера мощностью 0,9 кВт. Стартера такой мощности заводят бензиновые моторы объемом до 1,6л на многих современных авто. У разных моделей характеристики отличаются, но в целом они совпадают.

При тестировании стартеров применяют нагрузку сопротивления, при которой вал стартера полностью затормаживается и пусковой ток достигает максимального значения. Для стартера мощностью 1 кВт max пусковой ток 700 А, а для дизельного стартера 2,4 кВт max I пусковой = 1500 Ампер.

С увеличением тока, который подается на электродвигатель стартера, повышается нагрев обмоток. Большая перегрузка высоким пусковым током приводит к перегреву обмоток электродвигателя стартера, и возникает опасность выхода из строя. Производители стартеров не рекомендуют использовать попытки пуска дольше 10 секунд. Перерывы между запусками мотора не должны быть короче 1 минуты. Система охлаждения у стартеров. отсутствует.

Важно! Если аккумулятор разряжен или старый или неправильно подобрана пара «аккумулятор-стартер», то при пуске мотора напряжение в сети опустится ниже 7-8 Вольт. В этом случае возможны нарушения искрообразования или перезагрузка ЭБУ (или отключение), вследствие чего пуск не состоится. Компьютерная диагностика электрооборудования: АКБ, стартера, генератора мотор-тестером

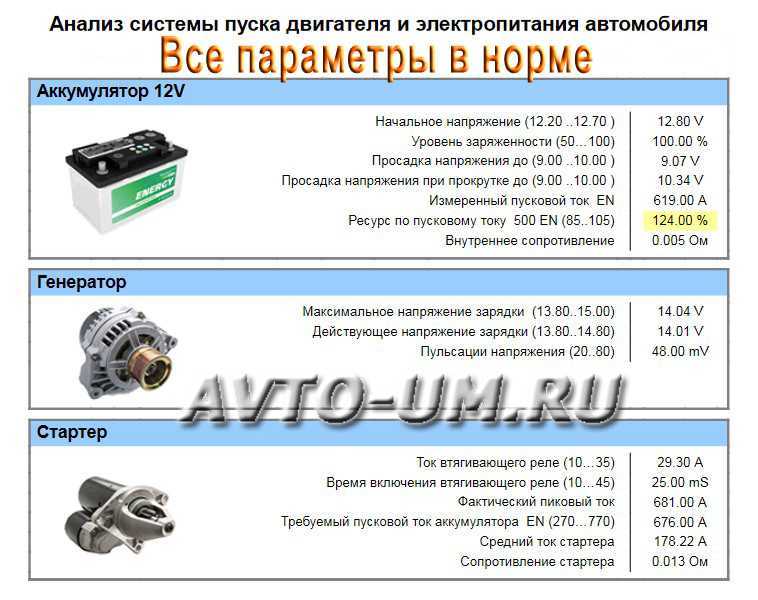

Компьютерная диагностика электрооборудования: АКБ, стартера, генератора мотор-тестером.

Автомобильный стартер представляет собой устройство, состоящее из двигателя постоянного тока, механизма сцепления-расцепления, редуктора и системы управления. Механизм сцепления-расцепления и редуктор обычно называют приводом стартера.

Стартер предназначен лишь для кратковременных циклов использования 10-30 сек.

Не самый лучший вариант установка мощного 100 Ач аккумулятора с Rвн около 3 мОм на авто со стартером 0,8 кВт (Rвн 30мОм). Ток холодной прокрутки аккумулятора 950 Ампер будет выше в 1,5 раза максимально допустимого пускового тока (max. 600 Ампер) стартера и в 3 раза выше его «рабочего» пускового тока 250-300А. В таком тандеме из-за чрезмерных электродинамических усилий в первые 0,01 сек механизмы стартера будут подвергаться внезапной механической нагрузке подобной удару. Кроме того обмотка якоря чрезмерно перегреется и скорее всего стартер прослужит мало.

Уважаемые посетители! При желании, в форме ниже Вы можете оставить свой комментарий

Внимание! Рекламный спам, сообщения не относящиеся к теме статьи, оскорбительного или угрожающего характера, призывающие и/или расжигающие межнациональную вражду будут удалены без объяснений. Александр, никто и не предлагает крутить ручной 400 раз целую минуту. Чтобы получить такую скорость достаточно сделать полоборота за 1 десятую секунды

Что собственно ручкой и делается

Чтобы получить такую скорость достаточно сделать полоборота за 1 десятую секунды. Что собственно ручкой и делается

Александр, никто и не предлагает крутить ручной 400 раз целую минуту. Чтобы получить такую скорость достаточно сделать полоборота за 1 десятую секунды. Что собственно ручкой и делается.

Добрый день! На тракторе ЛТЗ 60АВ двигатель Д65 м1л, штатный стартер 12 в, запуск от 24 в,две АКБ по 132 А.ч. соединены последовательно. Какой примерно пусковой ток? Интересуюсь с целью выбора других, меньших по размеру АКБ.

Отличная осциллограмма, токовая нагрузка полностью совпадает с моей. Я получил такую при замерах токовыми клещами Hioki СМ4374.

Камиль, если пользоваться твоей теорией, то завести автомобиль «кривым стартером» физически не возможно. Любой исправный советский автомобиль заводится таким способом без особых проблем. Руками никто не раскрутить коленвал до 400-700 об/мин

Зачем надо знать пусковой ток стартера?

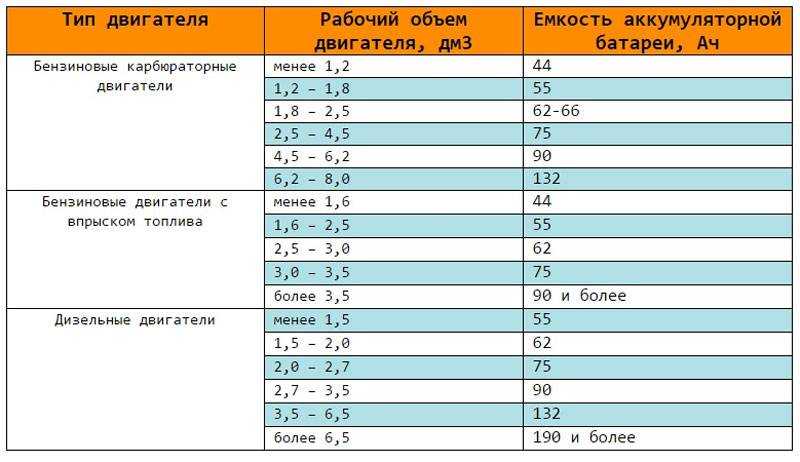

В первую очередь для того, чтобы правильно подобрать аккумуляторную батарею, если старую пришло время заменить

Если на этот параметр не обратить внимание, погнавшись за привлекательной ценой или ампер-часами емкости, можно столкнуться с тем, что новая батарея не сможет нормально прокрутить ваш стартер, либо вообще не сдвинет его с места

Как правило, на всех современных автомобильных аккумуляторных батареях эта характеристика указывается под видом максимального пускового тока. То есть, на первый взгляд, сложностей с выбором возникать не должно. Однако здесь есть несколько нюансов. Рассмотрим их.

Во-первых, надо учитывать, что указанный на корпусе АКБ максимальный пусковой ток она сможет выдавать только в полностью заряженном состоянии. То есть, когда новый аккумулятор однажды окажется по тем или иным причинам разряженным, например, наполовину, то пусковой ток, который она будет способна выдать, уменьшится.
Во-вторых, максимальный пусковой ток, указанный на корпусе, будет неуклонно уменьшаться с каждым днем эксплуатации батареи. Так, если новая и полностью заряженная она будет способна выдавать 400 А (как написано), то через полгода эта характеристика может уменьшиться уже до 300 А, и так далее.
В-третьих, не лишним будет помнить о том, что некоторые преувеличивать характеристики выпускаемой продукции. Это значит, что при указанных на корпусе 500 А максимальный пусковой ток на самом деле не дотянет до этого показателя. В некоторых случаях измерения показывали, что этот параметр аж в два раза. К счастью, встречаются такие случаи сегодня редко. Но помнить о них надо. Для проверки истинного максимального пускового тока АКБ есть специальные электронные приборы.

Далее необходимо учитывать, что автомобиль не всегда эксплуатируется при одинаковых условиях и в идеальном техническом состоянии. Это означает, что батарею по пусковому току надо выбирать с запасом – чем больше, тем лучше.

У некоторых автолюбителей присутствует ошибочный страх, что чрезмерно высокий пусковой ток, указанный на батарее, сможет сжечь стартер. Это не так. Стартер никогда не возьмет тока больше, чем ему нужно. Так что, если на АКБ написано, что максимальный ток 600 А, то это не значит, что на стартер пойдет именно такой ток. Нет. Он возьмет только «свои» положенные 150-200 А.

Это что касается выбора батареи. Однако знать пусковой ток вашего стартера полезно и для других целей. В том числе, по повысившемуся энергопотреблению возможно своевременно выявить кое-какие проблемы с машиной. Если ток потребления стартера увеличился, то это может указывать на его износ, засорение, короткие замыкания в обмотках, плохой контакт и другие поломки. Устранив своевременно эти недостатки, вы уменьшите нагрузку и износ аккумуляторной батареи. Соответственно, прослужит она дольше, а двигатель будет запускаться легче даже несмотря на крепкие морозы.

Как определить и проверить ток при запуске двигателя?

А еще мы рассмотрим какие методики определения существуют в разных странах?

На корпусе аккумулятора указывается масса параметров. Один из наиболее важных — ток холодной прокрутки.

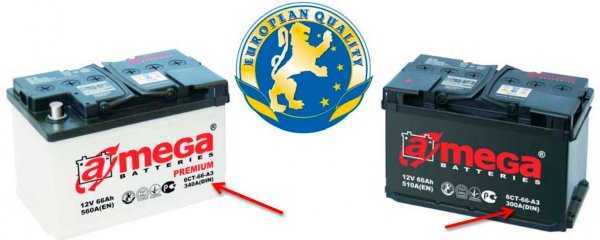

К примеру, если на источнике питания нанесена надпись 300 А (DIN), то аккумулятор способен выдать 300 Ампер.

Условия выдачи такого тока — температура минус 18 градусов Цельсия и непродолжительная разрядка АКБ с учетом стандартов DIN (характерны для Германии).

Если говорить простыми словами, то на 1-й секунде напряжение может составлять 12 Вольт. Но уже через полминуты данный показатель снизится до уровня 9 Вольт.

Через 2,5 минуты уровень напряжения может опуститься еще ниже — до шести вольт. Данные измерения производятся с учетом требования стандарта Германии DIN 43539.

Что касается Соединенных Штатов, то здесь стандартов ГОСТ или DIN нет вовсе.

В стране, как правило, работают нормы SAE, применяемые ОАИ (обществом автомобильных инженеров).

Особенность этих стандартов — максимальная приближенность к нормам Европейского союза ЕN 60095-1 и Российской Федерации (ГОСТ 959-2002). Из-за этого и появляется определенная путаница у автолюбителей.

Так, покупая АКБ производства Соединенных Штатов, необходимо соотносить его параметры со стандартными нормами ЕС.

Для этого существует специальная таблица, позволяющая подобрать нужные характеристики по току холодной прокрутки с учетом разных методик исследования.

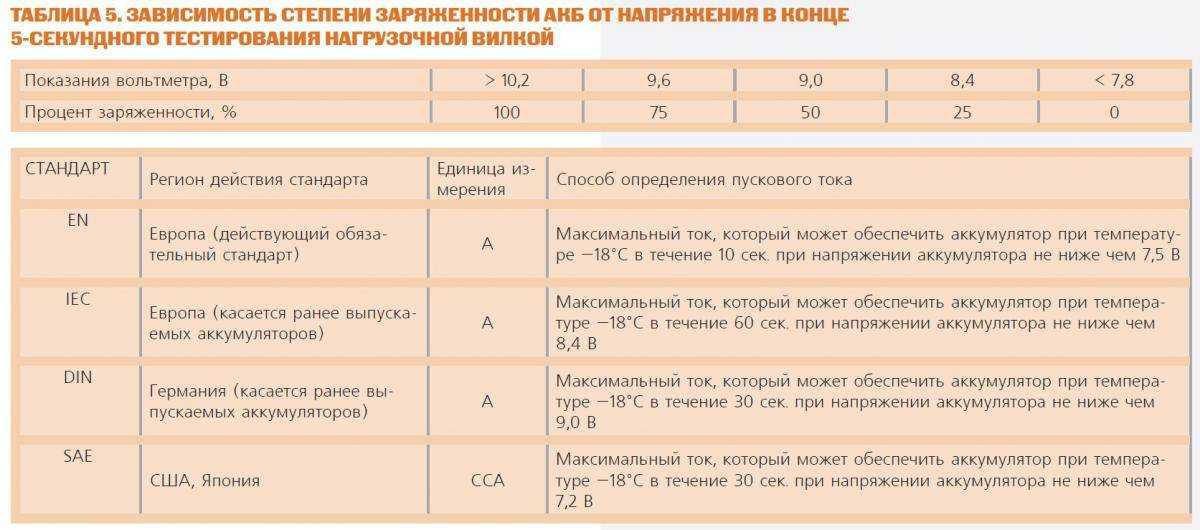

Так, в отношении пускового тока и его измерений можно выделить следующие стандарты:

в странах ЕС работает стандарт Europa Norm, когда АКБ разряжается до 7,5 Вольт на протяжении десяти секунд. Температура замеров –18 градусов мороза;
в Германии работает стандарт Deutsche Industrie Norm (DIN). В данном случае источник питания разряжается до уровня 9,0 Вольт в течение полуминуты (температура аналогична);
В США действует стандарт SAE, когда разряд батареи продолжается в течение полуминуты до момента достижения напряжения 7,2 Вольта. Температурные условия аналогичны.
