Как отрегулировать карбюратор к151д на 406

Солекс 21073

Одно время было модным устанавливать на «Газель» ДААЗовский карбюратор «Солекс 21073». Карбюратор продавали в автомагазинах даже с переходником в комплекте под ГАЗовский воздушный фильтр, первоначально он предназначался для установки на «Волгу» с мотором ЗМЗ 402. Но мода эта, однако, достаточно быстро прошла. Призванный экономить топливо, «Солекс» быстро засорялся.

Вместо экономии «жрал» топлива еще больше, чем К151Д, при этом машина нормально ехать не хотела. Типичной проблемой в модели «карба» 21073 было засорение жиклера холостого хода на электромагнитном клапане, и при его загрязнении мотор вообще отказывался работать на холостых оборотах – постоянно глох и не развивал мощности.

Системы холостого хода

К-151 имеют автономную систему холостого хода, представляющую собой миниатюрный карбюратор. Дроссельная заслонка в это время закрыта почти полностью, зазор между ней и стенками минимальный, при нем не должно создаваться разрежение в трубке вакуумного регулятора опережения зажигания. Автономная система обеспечивает хорошее распыление топлива и равномерное распределение смеси по цилиндрам (по составу), что позволяет обеднять топливовоздушную смесь до соотношения 1:15. В результате удается снизить концентрацию СО в отработавших газах до 0,3–0,6% (обычно регулируют с некоторым запасом – 0,7–1,1%), а СН до 180–230 ppm. Регулирование проводится в основном винтом качества смеси.

На режимах принудительного холостого хода (ПХХ), включающих торможение двигателем и замедление вращения коленчатого вала, мембранный механизм смещает клапан экономайзера принудительного холостого хода (ЭПХХ) до упора, перекрывая выходное отверстие и прекращая подачу топлива. Применение автономной системы с ЭПХХ снижает выброс СО и СН на 30–40 % и при испытании по городскому циклу уменьшает расход топлива на 4,5%, а также увеличивает эффективность торможения двигателем примерно на 25% (приведены «официальные» или «хрестоматийные» величины эффективности ЭПХХ – прим. Ред.). ЭПХХ также выполняет функцию «антидизель», т.е. при низкооктановом бензине предотвращается работа с самовоспламенением после выключения зажигания.

В К-151 топливо из канала главной дозирующей системы поднимается к эмульсионной трубке с топливным и воздушным жиклерами холостого хода. Пройдя через боковые отверстия в трубке и эмульсионный жиклер, оно в виде топливовоздушной эмульсии смешивается с дополнительным воздухом, поступающим через второй воздушный жиклер. Для обеспечения стабильности состава смеси при регулировании винтом количества в нижней части корпуса карбюратора система холостого хода имеет два канала. По первому из них эмульсия сквозь переходную втулку поступает в полость перед переходными отверстиями, а затем через сечение, регулируемое нижним винтом качества, в основной диффузор с винтом количества. По второму каналу в карбюраторах первых выпусков эмульсия проходила через сечение, регулируемое дополнительным (верхним) винтом качества. В арбюраторах последних выпусков этот винт заменен дозирующим отверстием в канале. Далее эмульсия поступает в дополнительный диффузор в корпусе дроссельных заслонок.

Система управления клапаном ЭПХХ К-151 (для «402-ых» моторов – прим. Ред.) состоит из электронного блока, включающего электропневмоклапан при снижении числа оборотов коленчатого вала ниже заданного и отключающего его при их увеличении свыше 1 500 мин–1, и микровыключателя. В работе любых карбюраторов наибольшее число отказов происходит в системе холостого хода. Это не удивительно – ведь её топливный жиклер имеет очень маленькое сечение. Поэтому, если «пропал» холостой ход, то он – первый кандидат на продувку. Правда, прежде чем разбирать карбюратор, есть смысл провести простейшую диагностику.

Нужно снять наконечники проводов с микровыключателя и замкнуть их. Если двигатель заработал – значит вышел из строя электронный блок. Временно до его замены можно ездить, заизолировав замкнутые наконечники проводов. Если двигатель и после замыкания наконечников не работает, снимем шланг, идущий от задроссельного пространства, и подсоединим его напрямую к мембранному механизму ЭПХХ. Двигатель заработал на холостом ходу – значит необходимо заменить электропневмоклапан. Если двигатель опять не работает, то необходимо снять крышку мембранного механизма и проверить, свободно ли ходит клапан и не разорвана ли мембрана. При разорванной мембране можно отрезать кусочек шланга, разрезать его вдоль, подсунуть его под мембрану и надеть на шток клапана. Если двигатель работает неустойчиво или глохнет в начальный период открытия дроссельной заслонки, то регулируют или заменяют микровыключатель. Он должен замыкать контакты в самом начале поворота рычага привода дроссельной заслонки.

Проверка электронного блока может производиться подсоединением к нему вместо провода идущего к электропневмоклапану лампочки мощностью не более 3 Вт. Другой провод от лампочки подсоединяют к массе. Провод от микровыключателя необходимо отсоединить. При повышении числа оборотов свыше 1 200–1 500 лампочка должна гаснуть, а при их снижении до 900–1 000 снова загораться. В этом случае блок исправен.

Карбюраторы К151Д и К151С: Особенности и Различия

Особенности Карбюратора К151Д

Карбюратор К151Д предназначен для использования на маломощных мотоциклах. Он имеет две камеры смешения, что позволяет более равномерно распределить топливо в цилиндрах двигателя. Кроме того, К151Д имеет автоматический дроссель, что позволяет повысить уровень комфорта при движении на мотоцикле.

• Две камеры смешения;
• Автоматический дроссель.

Особенности Карбюратора К151С

Карбюратор К151С, в отличие от К151Д, может использоваться на более мощных мотоциклах. Он имеет три камеры смешения, что позволяет еще более равномерно распределить топливо. Также К151С имеет свойство сохранять топливо в двигателе, что позволяет экономить его расход. Однако управление дросселем происходит вручную.

• Три камеры смешения;
• Управление дросселем вручную;
• Экономичность.

Различия между К151Д и К151С

Главным отличием между К151Д и К151С является количество камер смешения и вид управления дросселем. К151Д имеет две камеры и автоматический дроссель, К151С — три камеры и ручное управление дросселем. Кроме того, К151С имеет более высокую мощность и экономичность.

1. К151Д:

• Две камеры смешения;
• Автоматический дроссель.

К151С:

• Три камеры смешения;
• Управление дросселем вручную;
• Более высокая мощность и экономичность.

Ремонт

В процессе эксплуатации автомобиля в карбюраторе могут возникать различные неисправности, основные признаки сбоев в этом устройстве:

• повышенный расход топлива;
• черный дым из трубы глушителя, особенно хорошо он заметен, если нажимать на педаль газа резко;
• нестабильная работа на холостых оборотах, мотор может также глохнуть на сбросе оборотов;
• плохая динамика автомобиля;
• провалы при наборе скорости.

При неисправном карбюраторе мотор может не развивать обороты, также нередко во впускном коллекторе слышны хлопки, выстрелы в глушителе. К-151 – достаточно сложный узел, и из строя может выйти практически любой его элемент.

Есть причины, из-за которых карбюратор чаще всего выходит из строя:

• засоряются жиклеры, топливные и воздушные каналы;
• от нагрева происходит деформация корпуса;
• перестает работать запорный клапан поплавковой камеры;
• со временем изнашивается жиклеры.

Многие ремонтники, восстанавливая работоспособность карбюратора, в первую очередь стремятся заменить жиклеры, считая, что из-за них повышается расход топлива, двигатель работает нестабильно

Одно достаточно важное замечание – жиклеры изнашиваются очень редко, и чаще всего износ происходит, когда карбюратор работает часто в пыльных условиях. Наиболее часто встречающаяся причина плохой работы карбюратора – его засорение, но чтобы хорошо прочистить узел, необходимо его полностью разбирать

Ремонт карбюратора К-151 осуществляется со снятием устройства, полной промывкой и продувкой всех его деталей.

Признаки не исправной работы карбюратора

1. Увеличился расход горючего;
2. Из выхлопной трубы глушителя идет черный дым;
3. Не постоянная работа при холостых оборотах (свидетельством будет то, что машина начинает глохнуть при снижении оборотов);
4. Не удовлетворительная динамика машины;
5. Могут происходить провалы при увеличении скорости.

Во время каких-либо неисправностей в карбюраторе движок не сможет набирать правильные обороты. Очень часто случается то, что во впускном коллекторе слышатся взрывы и звуки в глушителе, напоминающие выстрелы. Виды карбюратора К- 151 очень непростой узел и при его использовании в нём может выйти из строя совершенно любая без исключения запчасти.

Самые основные не исправности:

1. засоряются жиклеры;
2. при перегреве может произойти деформация корпуса;
3. выходит из рабочего состояния запорный клапан;
4. по истечению определенного времени жиклеры сильно изнашиваются.

Люди, которые занимаются профессионально исправлением не правильно работающих карбюраторов, в 1 очередь делают замен старых жиклеров. Они думают, что жиклеры влияют на повышенный расход бензина и при этом движок машины работает с частыми перебоями. Лучше взять на заметку — что жиклеры приходят в негодность очень редко. Возможно это произойдет только в том случае, если карбюратор находится в рабочем состоянии в пыльных условиях. Основанием не надлежащей работы карбюратора может стать его засоренность и для решения данной неприятности его придется целиком проанализировать (произвести полное прочищение).

Замена игольчатого клапана в поплавковой камере

Если двигатель потребляет много топлива, одной из причин этого явления может быть неисправный игольчатый клапан в поплавковой камере – он не герметичен, и в камеру поступает слишком много бензина. В некоторых случаях клапан совсем перестает удерживать топливо, тогда бензином полностью заливается карбюратор, и автомобиль не заводится. Игольчатый клапан меняем очень просто:

• снимаем верхнюю крышку карбюратора;
• отворачиваем винт, который держит ось поплавка;
• демонтируем ось, убираем поплавок в сторону вместе с самой иглой;
• Ключом-трубкой на 10 откручиваем седло клапана, затем ставим на место новые детали, собираем карбюратор.

Карбюраторы К-151 для ЗМЗ-402, К-151Д для ЗМЗ-406 и К-151Т для УМЗ-4215 представляют собой устройства для точного дозирования топлива в потоке воздуха. Образования из топлива и воздуха горючей смеси и регулирования ее подачи в двигатель автомобилей Газель и Соболь.

Порядок подключения патрубков к карбюратору К151Д

Карбюраторный узел (КУ) в модификации К151Д по внешнему виду, конструкции и многим компонентам идентичен модели К151С, которая устанавливалась на моторы ЗМЗ-402. Само по себе устройство не отличается большой сложностью, тем более, его просто устанавливать, но у некоторых водителей (автовладельцев) возникают трудности с подключением шлангов, так как здесь их достаточно много.

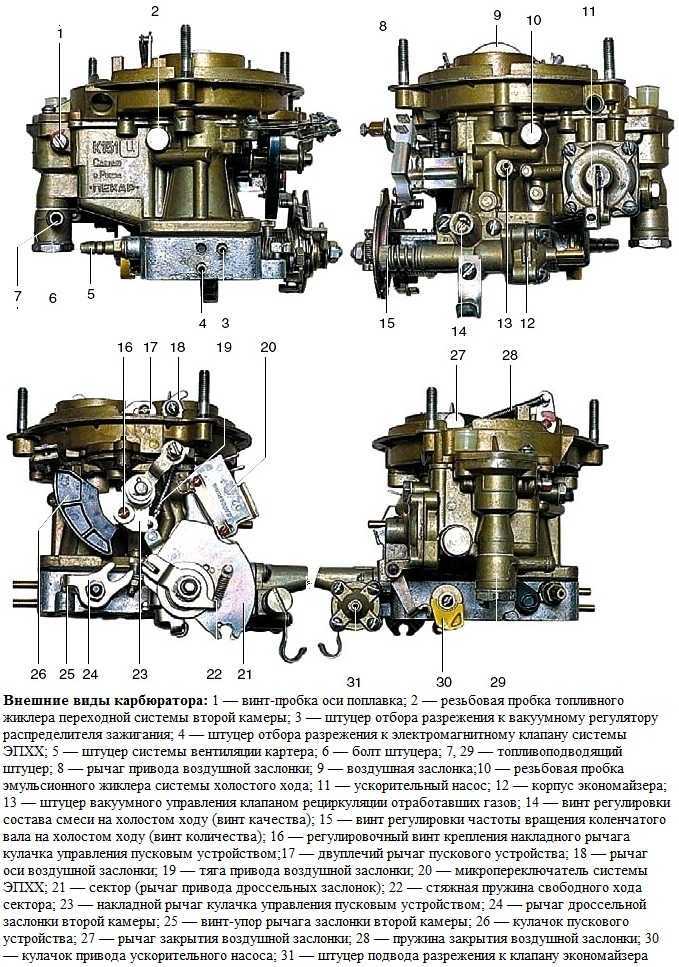

Остановимся на этом вопросе подробнее, рассмотрим с помощью схем (фото), куда подключаются патрубки, и для чего каждый из штуцеров нужен:

• на первой картинке: №1 – для основного шланга подачи топлива, №2 – для «обратки», №3 – для патрубка вентиляции картера, №4 – для подсоединения электромагнитного клапана (ЭМК) экономайзера холостого хода;
• на второй картинке: №5 – для подсоединения к ЭМК экономайзера (второй отвод), №6 – для соединения с клапаном рециркуляции ОГ (отработавших газов).

Первые два штуцера – самые важные, предназначены для подключения шлангов подачи и отвода лишнего топлива, между собой их перепутывать нельзя, так как «обратка» оснащается клапаном, и топливо по ней поступать в КУ из бензобака не будет, мотор не заведется. Под номером три подсоединяется патрубок принудительного отвода картерных газов из двигателя, которые подпадают под действием разрежения во впускной коллектор. Так как этот отвод размещается в нижней части корпуса, в сам карбюраторный узел картерные газы не поступают.

Под номерами 4 и 5 (они на разных картинках) – отводы со шлангами, с помощью которых подключается ЭМК для управления экономайзером ХХ (холостого хода), этот клапан нередко ломается (правда, может выйти из строя и предохранитель). К тому же считается, что он не играет большой роли, практически не влияет на экономию горючего, и его часто отключают, зацикливая трубкой отводы между собой. Оставлять без подключения штуцеры свободно или глушить их нельзя – двигатель будет глохнуть, работать со значительными перебоями, потеряет мощность.

Номер 6 – самый «необязательный» из всех отводов, так как клапан рециркуляции влияет только на экологичность выхлопа отработанных газов, к тому же это устройство не всегда устанавливается на автомобиле. При желании штуцер №6 можно заглушить, но вовсе не обязательно, если его оставить открытым, ничего не изменится, на работу ДВС никак не повлияет.

К151Д

Для «Газели» с 406-ым двигателем был предусмотрен свой карбюратор, и он несколько отличался от «Волговского», который шел с 402-ым мотором. Маркировка у карбюраторов тоже была разная, у «Волги» – модель К151С, у «Газели» – К151Д. Внешне устройства совершенно одинаковые, разница лишь в начинке. В модели К151Д носики насоса-ускорителя впрыскивают топливо сразу в обе камеры карбюратора, на К151С – только в первую камеру. Еще у карбюраторов разные сечения жиклеров. У карбюраторных ЗМЗ 406 на «Газели» отмечается одна проблема – довольно большой расход топлива Газели, особенно, когда автомобиль груженый, и едет на скорости выше 60 км/час. Проблема присутствует до сих пор, и каждый хозяин коммерческого автомобиля пытается решить ее по-своему.

Снятие карбюратора на автомобиле с двигателем ЗМЗ-4063

Снятие и установка заводского КУ на 406-м двигателе выполняются достаточно просто, все операции производятся в следующем порядке:

• при заглушенном двигателе снимаем корпус воздушного фильтра: сначала шланг картерных газов, затем верхнюю часть (пять защелок), нижнюю «банку» (три гайки или болта на 10);
• отсоединяем все шланги, в том числе и топливные, а также тросы подсоса и газа;
• откручиваем четыре гайки крепления самого узла;
• корпус КУ может прикипеть к посадочному месту, в таком случае нужно его попробовать расшатать из стороны в сторону, можно аккуратно снизу поддеть монтировкой, стучать не рекомендуется.

Установка производится в порядке, обратном снятию, как видим, все здесь очень просто.

Система холостого хода

Регулировка холостого хода проводится после подключения к двигателю тахометра. При условии прогретого мотора винт качества располагается в положение, которое в состоянии обеспечить максимальное значение частоты вращения на холостом ходу. После успешного размещения, его задействуют для установки частоты выше на 100-200 об/мин. В конце концов, необходимо достичь предыдущего нормального показателя за счет заворачивания винта до тех пор, пока частота вращения не снизится на установленной число об/мин.

Подобная регулировка неисправности исключает переобеднение смеси винтом качества. В противном случае работа двигателя была бы неустойчива, а сам автомобиль глохнул на холостом ходу.

Подобный метод регулировки системы холостого хода обеспечивает значение показателей вредных выбросов в атмосферу, приближенных к действующим нормам ГOCT. Отталкиваясь от этих норм, содержание CO и CH отработавших газов не должно превышать:

• при 550 – 650 об/мин CO – 1,5%, CH – 1200 чнм;
• при 2650 – 2750 об/мин CO – 2%, CH – 600 чнм.

Максимально точная регулировка неисправности достигается при использовании газоанализатора.

Ремонт карбюратора К151Д

Ремонт карбюратора К151 включает в себя разборку-сборку, промывку и продувку, замену деталей, последующую настройку, в основном во время ремонтных работ заменяются:

• жиклеры (как воздушные, так и топливные);
• распылитель («носик» или «слоник») ускорительного насоса;
• прокладки;
• запорный механизм поплавковой камеры (в комплекте игла и седло);
• винт качества;
• диафрагмы.

Если нет необходимости капитально ремонтировать узел, можно произвести ремонт без его снятия, для удобства покупателей детали часто продаются ремкомплектами.

Также заменяется сетчатый фильтр тонкой очистки, он находится в корпусе штуцеров подачи топлива и «обратки».

Если выполняется капремонт карбюратора, узел разбирается весь до основания, обязательно промываются и продуваются все каналы, в том числе снимаются большие и малые диффузоры.

Расход топлива – по заводским нормам и реальный

По техническим паспортным данным расход топлива на скорости 60 км/час с двигателем ЗМЗ 4063 и ЗМЗ 4061 составляет 10,5 л, на скорости 80 км/час – 13 л. Но при контрольном замере не учитываются многие факторы:

• Загруженность авто;
• Погодные условия;
• Дорожная обстановка;
• Техническое состояние автомобиля.

В эти нормы можно уложиться, если автомобиль будет эксплуатироваться летом на сухой дороге, при этом без груза и в полностью исправном состоянии. Многое еще зависит от стиля езды. Чем резче водитель нажимает на газ, тем больше расходуется топливо. Зависит расход бензина также от его качества. Замечено, что топливо с более высоким октановым числом меньше расходуется. Поэтому для «Газели» предпочтительнее заливать горючее марки Аи-95 вместо Аи-92.

Таблица сравнения расхода топлива в различных модификациях автомобиля Газель

Регулировка

Напрямую расход топлива зависит от регулировки даже в том случае, если карбюратор абсолютно исправен. Внешняя регулировка в устройстве предусмотрена только одна – это холостой ход. Как ее выполнить правильно:

• Запускаем мотор и прогреваем до горячего состояния, регулировку в дальнейшем выполняем на холостом ходу;
• Откручиваем винт количества (большой винт с пружиной) и винт качества до момента, когда двигатель наберет максимальные обороты;
• Равномерно закручивая оба винта, находим положение, когда двигатель начинает работать с минимальными перебоями;
• Винтом количества устанавливаем чуть повышенные обороты, в этот момент винтом качества добиваемся устойчивой работы мотора, но при этом нужно стараться, чтобы винт качества был откручен по минимуму (насколько это возможно);
• Отрегулировав качество, винт количества заворачиваем до получения оптимальных оборотов холостого хода (700-750 об/мин).

Если в карбюраторе или двигателе есть неисправности, влияющие на стабильность холостых оборотов, регулировать холостой ход нет смысла – необходимо сначала устранить неполадки.

Если снять крышку корпуса карбюратора, можно отрегулировать уровень бензина в поплавковой камере. Регулировка производится с помощью подгибания язычка на поплавке.

Правильный выбор карбюратора для Газели с мотором ЗМЗ-406

К151Д – достаточно капризное устройство, устраивает далеко не всех водителей и собственников автомобилей GAZelle, нередко возникает вопрос, что вместо него лучше поставить. Наиболее часто рассматриваемые здесь варианты – это карбюраторы:

• «Солекс», разработанный для «Волги» ГАЗ-31029;
• ДААЗ 4178-1107010, предназначенный для автомобилей УАЗ;
• «Озон» от ВАЗ-2107;
• Weber.

Правильный выбор карбюратора для Газели – дело непростое, у каждого варианта есть свои недостатки. В любом случае при замене штатного узла любым другим устройством приходится производить доработку, а наиболее часто встречающийся тюнинг КУ:

• подгонка корпуса воздушного фильтра;
• установка жиклеров (топливных и воздушных) другого сечения;
• замена диффузоров и эмульсионных трубок;
• регулировка распылителя ускорительного насоса.

В каждом случае с подгонкой необходим индивидуальный подход и некоторый опыт в этом деле, и будет обидно купить карбюратор, но не получить желаемых результатов (нет экономии бензина, улучшения динамических характеристик, машина с новым карбюратором не заводится). Впрочем, цена на «Солекс» или «Озон» относительно небольшая, к тому же деталь за ненадобностью всегда можно продать, пусть даже и дешевле.

Блог про Уаз

О книге : Руководство. Издание 2003 года. Формат книги : файл pdf в архиве zip Страниц : 76 Язык : Русский Размер : 9.3 мб. Скачивание : бесплатно, без ограничений и паролей

Карбюратор К-151. Устройство, регулировка, ремонт.

В книге рассмотрены особенности конструкции и работы автомобильных карбюраторов семейства К-151 производства ОАО «ПЕКАР». Приведены основные характеристики и параметры узлов и систем карбюратора. Изложены особенности эксплуатации и технического обслуживания карбюраторов и связанных с ним систем автомобиля — экономайзера принудительного холостого хода и снижения токсичности.

Даны рекомендации по обнаружению и устранению характерных неисправностей. Приведены указания по разборке, сборке, диагностике, регулировке и ремонту узлов и систем карбюраторов. Цветные иллюстрации способствуют лучшему пониманию материала.

Карбюраторы серии К-151 выполнены по общим типовым схемам, но по конструкции кардинально отличаются от широко распространенных карбюраторов типов «Вебер», «Озон» и «Солекс» и практически не имеют с ними общих деталей. Необходимость создания карбюраторов серии К-151 вызвана расширением модельного ряда Горьковского и Ульяновского автозаводов, автомобили которых оснащены двигателями Заволжского моторного завода (ЗМЗ).

По сравнению с предыдущими моделями карбюраторов ОАО «ПЕКАР» карбюраторы серии К-151 обеспечивают более качественное смесеобразование и точное дозирование топлива на всех эксплуатационных режимах, что в достаточной мере удовлетворяет требованиям существующих и перспективных норм токсичности отработавших газов и топливной экономичности.

ОАО «ПЕКАР» выпускает базовый карбюратор серии К-151 и семь его модификаций — К-151В, 151Г, 151Е, 151И, 151Д, 151П и 151Н, предназначенных для установки на четырехцилиндровые двигатели ЗМЗ автомобилей ГАЗ, УМЗ — автомобилей УАЗ и УЗАМ — автомобилей Иж.

Все модификации карбюраторов этого семейства однотипны: двухкамерные двухдиффузорные с падающим потоком горючей смеси и пневматическим торможением топлива, сбалансированной поплавковой камерой, элементами закрытой системы вентиляции картера и последовательным открытием дроссельных заслонок. Они различаются в основном тарировочными данными и наборами комплектаций дополнительными элементами.

Карбюраторы серии К-151 снабжены односекционной поплавковой камерой с пустотелым латунным поплавком; автономной системой холостого хода (АСХХ); главными дозирующими системами в первичной и вторичной камерах, переходной системой вторичной камеры; системами отбора управляющего разрежения дпя вакуумного корректора распределителя зажигания и клапана рециркуляции отработавших газов (не на всех модификациях); клапаном отключения подачи топлива на режиме принудительного холостого хода (ПХХ); механическим приводом дроссельной заслонки вторичной камеры; диафрагменным механизмом пуска и прогрева холодного двигателя с ручным приводом воздушной заслонки; эконостатом; диафрагменным ускорительным насосом.

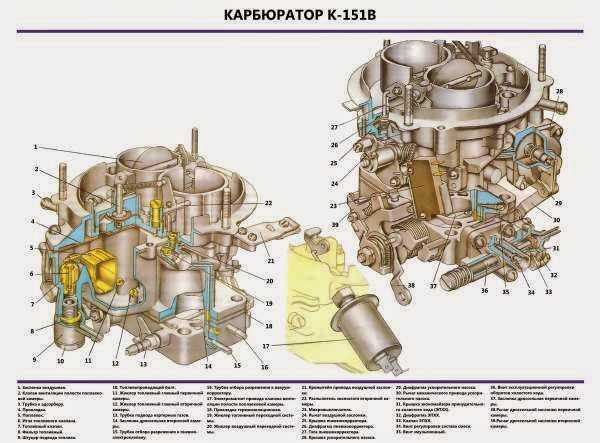

Модификации К-151В и К-151Г предназначены для двигателей семейства УМЗ-417.10 рабочим объемом 2,45 л. автомобилей УАЗ-31512, 31514, 3741, 3962, 2206, 3303, 3909. Они отличаются от базового карбюратора, и от всех других модификаций семейства, тарировочными данными, наличием клапана разбалансировки поплавковой камеры с электроприводом, отсутствием штуцеров обратного слива топлива и отбора управляющего разрежения для клапана системы рециркуляции отработавших газов.

Обе модификации имеют одинаковые тарировочные данные и различаются лишь конструкцией привода дроссельных заслонок: у модификации К-151В на оси дроссельной эаслонки первичной камеры установлен рычаг для соединения с педалью акселератора с помощью системы тяг, у К-151Г вместо рычага смонтирован сектор для подсоединения гибкого троса.

Устройство карбюратора К-151

В топливной системе карбюратор модели К-151 выполняет функцию приготовления топливовоздушной смеси в составе, необходимом для работы автомобильного двигателя при различных нагрузках – на холостом ходу, на средних или максимальных оборотах. Этот узел применяется на легковых автомобилях «Волга», ИЖ, на коммерческих автомашинах «Газель», «Соболь», внедорожниках УАЗ. Существуют различные модификации «сто пятьдесят первого», и в зависимости от его модели в названии в конце добавляется буква, например, карбюратором К-151С комплектуются машины ГАЗ-3102/31029, ГАЗ-3302 «Газель». Также в зависимости от модели К-151 жиклеры могут устанавливаться разного сечения – многое зависит от характеристик и объема двигателя.

Карбюратор 151-й серии состоит из следующих систем и элементов:

• основного корпуса (средней части) с поплавковой камерой;
• корпуса дроссельных заслонок – поворачиваются заслонки за счет привода, связанного с педалью акселератора (газа);
• верхней крышки поплавковой камеры – в ней находится запорный механизм, не позволяющий камере переполняться бензином, а также воздушная заслонка, необходимая для запуска холодного двигателя и его прогрева;
• главной дозирующей системы – является основной в приготовлении топливовоздушной смеси (ТВС), состоит из каналов определенного сечения, двух топливных и двух воздушных жиклеров;
• системы холостого хода, которая необходима для стабильной работы ДВС на холостых оборотах – в ее состав входит обводной канал, регулировочные винты (качества и количества ТВС), жиклеры (топливный и воздушный), клапан экономайзера с мембранным механизмом;
• насоса-ускорителя – он позволяет автомобилю ехать без провалов при резком ускорении, состоит из дополнительных каналов в основном корпусе, шарикового клапана, мембранного механизма и распылителя топлива;
• эконостата – система предназначена для обогащения ТВС на больших оборотах мотора, представляет собой дополнительные каналы, через которые под воздействием большого разрежения при открытых дроссельных заслонках во впускной коллектор поступает дополнительная порция топлива;
• переходной системы – он нужна для плавного увеличения оборотов в момент начала открытия дроссельной заслонки во вторичной камере, состоит из топливного и воздушного жиклеров.

Карбюратор К-151 состоит из двух камер, дроссельные заслонки в нем открываются последовательно, на входе в штуцере установлен фильтр – защитная сетка. Узел также оснащен обратным топливопроводом, по которому излишки бензина сбрасываются назад в бензобак, также «обратка» не позволяет создавать избыточное давление топлива. Само по себе устройство карбюратора К-151 достаточно сложное, и чтобы отремонтировать и настроить узел, нужен опыт, строгое соблюдение инструкции по ремонту.

Ремонт насоса-ускорителя

Если возникают неисправности ускорительного насоса карбюратора, двигатель начинает «захлебываться», при резком наборе оборотов двигателя получается провал. Достаточно часто причиной такой работы ДВС является засорившийся «носик» распылителя топлива, также может выйти из строя диафрагма ускорительного насоса.

Дефекты диафрагмы определяются внешним ее осмотром, добраться до нее можно легко, не снимая карбюратора с двигателя

Для этого нужно отвернуть четыре винта крышки (на рисунке снизу – под номером 11), но снимать ее нужно аккуратно – важно не потерять пружину, которая находится внутри узла

Чтобы определить исправность распылителя ускоритель насоса, необходимо снять корпус воздушного фильтра, рукой повернуть дроссельную заслонку и посмотреть, идет ли топливо через «носик» ускорителя. Если распылитель засорился, его можно попытаться продуть, но для этого потребуется снимать крышку карбюратора. Если носик не продувается, его следует заменить, работа по его замене также выполняется без снятия всего узла. Замену распылителя ускорительного насоса производим следующим образом:

• снимаем воздушный фильтр;
• отсоединяем трос подсоса;
• отворачиваем семь винтов верхней крышки карбюратора;
• вынимаем шплинт тяги пускового механизма, освобождаем тягу, демонтируем крышку;
• отворачиваем винт распылителя, продуваем или меняем деталь;

Конструкция устройства

Для способности двигателя работать на любых оборотах карбюратор занимается приготовлением топливно-воздушной смеси. Несмотря на то, что отдельные системы карбюратора К-151 выполнены по типовым схемам, все три модификации отличаются от других устройств компоновкой. Достоинством К-151 является запорная игла, расположенная в корпусе, значительно упрощающая регулировку уровня бензина. В целом весь узел можно условно разделить на три части с основой в виде поплавковой камеры.

Другими важными конструктивными элементами являются:

• Запорный механизм, расположенный в верхней крышке поплавковой камеры;
• Дозирующая система, состоящая из воздушных и топливных жиклеров;
• Регулировочные винты и клапан экономайзера системы ХХ;
• Устраняет провалы во время ускорения транспортного средства специальный насос-ускоритель с распылителем топлива;
• На больших оборотах ТВС обогащает эконостат;
• Переходная система необходима для постепенного увеличения числа оборотов в момент открытия ДЗ вторичной камеры.

К-151 получил две камеры, что гарантирует беспрерывное движение топлива в случае возникновения какой-либо поломки. Уровень топлива регулируется автоматически благодаря возможности перекрытия отверстия клапана запорной иглой. Принцип действия таков: если бензина в камере не хватает – поплавок опускается и освобождает иглу. С заполнением камеры происходит поднятие поплавка с последующим перекрытием иглой сечения клапана. В нижнем отсеке находится первичная и вторичная дроссельная заслонка с приводом управления. В ходе работы они открываются поочередно, топливо проходит через сетчатый фильтр, вмонтированный в штуцер, благодаря чему бензин поступает в систему без примесей и включений.

Проблемы в работе карбюратора

Большинство неисправностей, как правило, связанно с неквалифицированной регулировкой или засорением калибровочных отверстий мелкими частицами или твёрдыми смолистыми отложениями.

• Нестабильная работа двигателя на холостом ходу. Проблема может заключаться не в самом карбюраторе, а в состоянии проводки между ним и педалью акселератора. Для точной диагностики необходимо отсоединить провод от устройства и вручную подвигать дроссель на работающем моторе. Если обороты снизились до нужного предела, проблема в проводе. Когда этого не происходит, проверьте карбюратор на предмет коррозии и загрязнений.
• Протечка бензина. Причина неисправности чаще всего заключается в неполадках в поплавковой камере, повышенном давлении или регулировке положения поплавка. Проверьте давление топлива, если оно в норме, ищите проблему в поплавковой камере.
• Загрязнение свечей зажигания. Нагар на свечах является признаком избытка подачи топлива. Причиной этого может быть неисправный клапан или неправильный уровень топлива. Во втором случае нужно отрегулировать поплавок и проверить давление.

Уровень топлива в поплавковой камере

Процедура регулировки этого показателя основывается на отвинчивании винта крепления крышки для доступа к прокладке. Следующей манипуляцией будет максимальный развод крышки в стороны. Отсоединение тяги пускового механизма при этом необязательно.

Приступаем к поплавковой камере: устройство рычага ручной подкачки топливного насоса отвечает за дальнейшую подкачку бензина. Подкачка проводится до тех пор, пока не наступит момент стабилизации уровня топлива

Важно: расстояние от рычага до верхней плоскости корпуса должно стремиться к 21,5 мм

Низкий уровень подразумевает поджатие вверх язычка поплавка, который упирается в хвостовик иглы запорного клапана. Завышенный уровень предусматривает его поджатие вниз.

После каждого изменения положения язычка обязательно сливайте бензин из поплавковой камеры с помощью отвинчивания сливной пробки. Устройство проверяется на соответствие уровня после повторной накачки бензина в поплавковую камеру.
