Пару слов о раздатке Нивы Шевроле

https://www.youtube.com/watch?v=upload

Думаю, пора бы уже рассказать о раздатке Шеви Нивы, ибо те, кто только купил этот автомобиль, в самом начале использования не особо знают, как пользоваться раздаткой, какие существуют правила и вообще, когда включать понижайку, а когда блокировку. Вот сейчас и разберем. Жаль, конечно, что на сегодняшнем выезде по достаточно размытой дороге видео не записал. Ну ничего, еще запишу и наглядно на видосе и покажу. А пока на словах.

Включить понижайку — право вверх. Добавить блокировку — потянуть рычаг влево до конца. Смотрите на ручке переключателя, там нарисовано. Буквенное обозначение — L(low) — пониженная, N — нейтралка, H(high) — повышенная, то бишь обычная.

Как работает межосевая блокировка — читайте в этой статье. Там же узнаете и про самоблоки — реальная крутая штука-апгрейд Нивы Шевроле, которая позволит проехать еще дальше.

Ну а теперь мы разберемся, когда лучше включать понижайку, а когда еще и блокировку. И как это делать правильно.

Какие функции выполняет в сборке

Вал редуктора выполняет 2 основные задачи:

передает крутящий момент от источника энергии ее потребителям;
запускает элементы привода, которые должны вращаться.

Обе функции требуют от валов мотор-редуктора постоянного движения (запускается вместе с оборудованием и находится в непрерывном вращении), устойчивости к деформации. На решение первой задачи работает схема размещения в связке с запускающим устройством. Второе требование выполняется через грамотный подбор материала и продуманную сборку, которую формируют 3 блока:

опорный;
промежуточный;
концевой.

Валы редукторов промышленного назначения в 99% случаев выполняют на прямой оси. Это позволяет добиться их повышенной прочности, устойчивости к деформациям при работе подключаемой техники и долговечности службы.

Форма может отличаться (гладкие, ступенчатые, совмещенные вал-червяк или вал-шестерня). В частности, вал редуктора привода выполняется с подготовленными зонами для будущей «насадки» на него колес зубчатой передачи, соединенных с шестерней промежуточной или тихоходной ступени.

Как установить новую раздаточную коробку

Поместив на освободившееся место новую раздатку, не нужно полностью затягивать крепежные элементы кронштейнов ее подвески. Передвигая устройство вдоль и поперек, или даже в вертикальном направлении, постарайтесь найти наиболее подходящее положение, при котором фланцы ведущего и промежуточного валов окажутся расположенными на одном уровне, параллельно друг другу, а зазор между ними будет минимальным.

После этого нужно вернуть на прежние места все снятые ранее регулировочные прокладки, устанавливающиеся под опоры, и затянуть крепежные гайки кронштейнов подвески. Дальше подсоедините к валам раздатки передний и задний валы, а гибкий вал к приводу спидометра. Провода подключаются к датчику контрольной дампы блокировки дифференциала.

После этого выполняется демонтаж привода спидометра, вместе с ведомой шестерней. Снимите стопорную шайбу, вытащите ось и снимите рычаг блокировки дифференциала. Следом демонтируйте крышку картера привода переднего моста и достаньте пружину и шарик фиксатора.

Теперь открутите стопорный болт вилки блокировки дифференциала и выньте сам шток, а также вилку и муфту блокировки.

Также необходимо снять заднюю крышку (вместе с валом привода заднего моста) и фланцы ведущего вала, а также валов привода переднего и заднего мостов.

После этого снимаем крышку переднего подшипника ведущего вала и крышку смотрового люка, следом за которым демонтируется кронштейн рычага переключения передач (вместе с самим рычагом) и изымается штопорная шайба. Сняв шайбу, вы сможете вынуть ось и снять рычаг.

Дальше следует отвернуть стопорный болт вилки муфты переключения передачи, аккуратно вынуть шток вилки и детали фиксатора (гнездо фиксатора следует закрыть пальцем). Затем, вместе с дифференциалом, снимается передняя крышка и монтируется установочное кольцо подшипника дифференциала.

Теперь следует изъять установочные кольца с задних подшипников ведущего и промежуточного валов и достать оба вала из картера раздаточной коробки.

Зажмите в тисках ведущий вал и снимите упорное кольцо и задний подшипник, используя для этого специальный съемник. Следом за ними достаньте с ведущего вала шестерню низшей передачи (вместе с втулкой), муфту переключения передач, ее ступицу и шестерню высшей передачи.

После этого можно приступать к разборке дифференциала. Из картера привода переднего моста, крышки переднего подшипника и задней крышки выпрессуйте поврежденные или изношенные сальники, отверните гайки осей подушки подвески и снимите кронштейны в сборе.

Ведущий и промежуточный валы должны устанавливаться в картер раздатки одновременно, а рабочие поверхности сальников перед установкой в крышки и картеры необходимо смазать смазкой Литол-24. Выполняя обжатие гаек валов, используйте оправку 67.7820.9520.

Выполнив обратную сборку раздаточной коробки, залейте в нее масло до нижней кромки заливочного отверстия.

1. не нравится 2. плечо очень большое, возможность выломать всборе присутствует 3. корпус гранаты чудесно укорачивается тонким диском болгарки на 125 по сделанной риске на токарном, затем финальная обработка под посадку вилки на токарном 4. корпус гранаты обрабатывают все на этом форуме, видимо дело в резце 5. можно вообще ничего не пилить/варить! Штатный ШРУС, палка ОКА, штатный ШРУС раздатки НИВА.

Пятый вариант рассматривал?

lunatik писал(а): baltiec

1. не нравится 2. плечо очень большое, возможность выломать всборе присутствует 3. корпус гранаты чудесно укорачивается тонким диском болгарки на 125 по сделанной риске на токарном, затем финальная обработка под посадку вилки на токарном 4. корпус гранаты обрабатывают все на этом форуме, видимо дело в резце (или токаре) Эльбора не было . 5. можно вообще ничего не пилить/варить! Штатный ШРУС, палка ОКА, штатный ШРУС раздатки НИВА

Пятый вариант рассматривал?.

Здравствуйте! Мы искренне рады видеть Вас на сайте нашего клуба! Скорее всего, вам близок и понятен стиль жизни НА ПОЛНОМ ПРИВОДЕ.

Здесь Вы можете познакомиться и пообщаться с людьми, которые разделяют и понимают Ваши стремления и увлечения.

Прежде чем приступить к общению ознакомтесь пожалуйста с Правилами форума

Раздаточная коробка занимает промежуточное положение в трансмиссии автомобиля между коробкой передач и карданным валом. Она имеет собственный корпус, в котором размещены её составные части.

Раздатка помогает реализовывать такие возможности внедорожника, как:

Блокировка межосевого дифференциала.
Отключение ведущего моста.
Повышение вращающего момента ведущих колёс.
Распределение вращающего момента по колёсным осям.

Метод центровки

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

вывешивают машину на подъемнике;
ослабляют крепление раздатки;
запускают двигатель;
включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
без применения тормозов гасят скорость двигателем, затем выключают зажигание.

Раздатка сама центруется по местам, остается только затянуть крепления опор.

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

ослабляем все четыре крепления опор раздатки;
закрепляем один конец проволоки на резиновой муфте карданного вала;
крепим еще отрезок проволоки на ШРУСе, другие концы проволоки подводим друг к другу;
вращаем вал, если раздатка не отцентрована, концы проволоки будут при вращении расходиться;
задача сводится к тому, чтобы установить методом подбора раздаточную коробку так, чтобы концы проволоки практически не расходились между собой в любом положении при поворачивании вала.

Для проведения этой работы вам потребуется подъемник, хотя при некоторой сноровке можно обойтись и простыми опорами. Для начала следует подготовить автомобиль. При наличии подъемника его поднимают вверх. Если используются опоры, по очереди углы машины поддомкрачиваются, и она ставится на них

Обратите внимание, что все опоры должны быть устойчивыми, иначе работа будет небезопасной

Раздаточная коробка

ведомая шестерня;
подшипники дифференциала;
пружинная шайба;
стопорное кольцо;
муфта блокировки дифференциала;
зубчатый венец корпуса дифференциала;
зубчатый венец вала привода переднего моста;
подшипник вала привода переднего моста;
маслоотражатель;
грязеотражатель;
вал привода переднего моста;
фланец;
сальник;
пробка отверстия для выпуска масла;
ведомая шестерня привода спидометра;
ведущая шестерня привода спидометра;
пробка отверстия для заливки и контроля уровня масла;
передняя крышка раздаточной коробки;
роликовый подшипник промежуточного вала;
кронштейн подвески раздаточной коробки;
крышка подшипника ведущего вала;
упорное кольцо подшипника
подшипники ведущего вала;
шестерня высшей передачи;
ступица муфты переключения передач;
муфта переключения передач;
картер раздаточной коробки;
шестерня низшей передачи;
втулка шестерни низшей передачи;
вал ведущий;
задняя крышка;
шариковый подшипник промежуточного вала;
промежуточный вал;
корпус дифференциала;
упорная шайба шестерни привода заднего моста;
подшипник вала привода заднего моста;
шестерня привода заднего моста;
сателлит;
ось сателлитов;
стопорное кольцо оси сателлитов;
пружинная шайба;
шестерня привода переднего моста;
ось подвески раздаточной коробки

вилка муфты блокировки дифференциала;
муфта блокировки дифференциала;
стопорный болт вилки;
защитный чехол штока;
пружина рычага;
шток вилки блокировки дифференциала;
крышка картера привода переднего моста;
стопорная шайба;
втулка оси рычага;
ось рычага;
рычаг блокировки дифференциала;
шток вилки переключения передач;
вилка рычага управления
рычаг управления;
тяга рычага блокировки дифференциала;
муфта переключения передач;
вилка муфты переключения передач;
дистанционная втулка;
шарик фиксатора;
втулка пружины фиксатора;
пружина фиксатора;
выключатель контрольной лампы блокировки дифференциала;
ось вилки рычага управления;
болт крепления вилки

Определение причин вибрации раздаточной коробки

Испытание 1

Установите рычаги раздаточной коробки и коробки передач в нейтральное положение и заведите двигатель. Установите частоту вращения коленчатого вала двигателя, равной скорости движения автомобиля, при которой наступала вибрация. Если на стоящем автомобиле вибрация сохраняется, то следует проверить крепление и состояние опор двигателя, так как они являются причиной вибрации.

Испытание 2

Если при испытании 1 вибрация не обнаружена, то установите рычаг раздаточной коробки в нейтральное положение, заведите двигатель, включите в коробке передач прямую передачу и установите частоту вращения коленчатого вала двигателя, соответствующей скорости движения автомобиля, при которой наступала вибрация раздаточной коробки.
Если на стоящем автомобиле, при такой частоте вращения коленчатого вала, вибрация наблюдается, то ее причиной является неисправность промежуточного карданного вала (дисбаланс, изгиб болтов крепления или фланца эластичной муфты, заедание в шарнире равных угловых скоростей).

Испытание 3

Если при испытаниях 1 и 2 вибрация не обнаружена, переходите к следующему испытанию. Разгоните автомобиль до скорости, при которой наступает вибрация, и установите рычаги раздаточной коробки и коробки передач в нейтральное положение. Если вибрация сохраняется, то ее причиной является неисправность переднего или заднего карданных валов (дисбаланс, заедание карданных шарниров) или дисбаланс межосевого дифференциала.

Снятие и установка раздаточной коробки

1. Установите автомобиль на подъемник. Опустите рычаг стояночного тормоза, установите рычаги переключения передач раздаточной коробки и коробки передач в нейтральное положение.

2. Отсоедините провода от аккумуляторной батареи. Снимите передний коврик пола, отверните рукоятки с рычагов раздаточной коробки и коробки передач и снимите наружные чехлы.

3. Отверните винты крепления и снимите крышку люка рычага управления раздаточной коробкой. После чего снимите внутренний уплотнительный чехол.

4. Нажмите на стержень 7 (см. рисунок ниже) рычага управления 4 и отверткой или каким-либо другим заостренным инструментом извлеките запорную втулку 12 из канавки на стержне рычага. Снимите стержень.

ось вилки рычага управления;
втулка;
втулка дистанционная;
рычаг управления;
шайба;
гайка оси вилки;
стержень рычага управления;
рукоятка;
упорная подушка;
упругая втулка;
дистанционная втулка;
запорная втулка;
вилка рычага управления;
гайка крепления кронштейна;
шайба;
кронштейн рычага управления;
упорная шайба;
шайба;
гайка вилки рычага управления

Замена промежуточного вала на ниве 21213 видео

Схема установки раздаточной коробки

1 – шпилька крепления фланцев промежуточного карданного вала и ведущего вала раздаточной коробки; 2– регулировочные прокладки;

3– гайки крепления раздаточной коробки к кузову; 4– гайки крепления кронштейнов подвески раздаточной коробки на осях

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Убедитесь в правильной установке подушек подвески двигателя в кронштейнах (центрирующие шайбы подушек передней подвески двигателя должны входить в соответствующие отверстия боковых кронштейнов) и плотном прилегании опор раздаточной коробки к днищу кузова. При необходимости отрихтуйте поверхность кузова под опорами. 2. Установите раздаточную коробку на автомобиль, не затягивая полностью болты 4 и 5 крепления кронштейнов подвески раздаточной коробки (см. рис. Схема установки раздаточной коробки). 3. Перемещая раздаточную коробку вдоль и поперек, а также в вертикальном направлении, найдите такое положение, при котором фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи будут на одном уровне, параллельны и зазор между ними минимальный. Валы раздаточной коробки при этом должны быть расположены параллельно днищу кузова. 4. Установив ранее снятые регулировочные прокладки под кронштейны подвески (опоры), затяните полностью гайки крепления кронштейнов подвески раздаточной коробки. 5. Присоедините к валам раздаточной коробки передний и задний карданные валы; присоедините гибкий вал к приводу спидометра, а провода к датчику контрольной лампы блокировки дифференциала. 6. При замене раздаточной коробки, а также при «осадке» задней подвески двигателя, вызвавшей вибрацию раздаточной коробки, необходимо подобрать и установить новую толщину прокладок 5 (см. рис. из п.8).

Порядок подбора регулировочных прокладок

1. Убедитесь в правильной установке подушек подвески двигателя в кронштейнах (см. подраздел 2.2). 2. Разъедините фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи. 3. Ослабьте гайки крепления опор раздаточной коробки к кузову, уберите регулировочные прокладки и, перемещая раздаточную коробку вдоль и поперек кузова, а также в вертикальном направлении, найдите такое ее положение, при котором разъединенные фланцы будут на одном уровне, параллельны и зазор между ними минимальный, а валы раздаточной коробки расположены параллельно днищу кузова. 4. Образовавшийся зазор между полом кузова и опорами заполните необходимым количеством прокладок. 5. Совместите центрирующие пояски фланцев, не создавая натяга в опорах раздаточной коробки и двигателя и, удерживая раздаточную коробку в этом положении, заверните ранее ослабленные гайки крепления опор раздаточной коробки. 6. Вставьте и закрепите болты крепления фланцев раздаточной коробки и промежуточного вала; если болты проходят свободно в отверстия фланцев, то центровка проведена правильно, в противном случае операции по совмещению фланцев повторите.

Рег.: 06.12.2004 Тем / Сообщений: 4031 / 23190 Откуда: Москва Возраст: 65 Авто: 21214M, 2013 гв.

Тема о штатных промежуточных валах между РК и КПП в 2121 и последующих моделях.

Двухшрусовые промвалы обсуждаются в своей теме.

Алексей aka ALER.

да это наверно удобней, просто такого хомута с собой небыло, а разбирал я еще до того как мне привезли промвал, на новом хомут естественно был.

залезет, но кардан скинуть придется передний. порвало после пыльника шруса сразу, по валу шруса.

Это, что – запчасти такие или нагрузка не расчитана?

Эт конечно правильно, но не сделал даже не подумал об этом, не моментом так хоть герметиком.

765 сообщений на предыдущих страницах

Рег.: 22.02.2012 Сообщений: 267 Откуда: Рязань Возраст: 40 Авто: ВАЗ-21213 1999г.в. ВАЗ-21043 2008г.в. Logan 2008г.в.

Рег.: 05.04.2011 Сообщений: 71 Откуда: Казань Возраст: 37 Авто: ВАЗ 21213, 1997 г.

Рег.: 24.06.2012 Сообщений: 739 Откуда: Россия.Прохладный. Возраст: 36 Авто: нива 21213.1995г.

Зарегистрирован: 12.01.2007 Сообщения: 223 Благодарности: 7/1

Промвал нива шевроле, конкретика

балансировочные шайбы на конвейерном промвалу

Оригинал. Народное название «люстра». В плюсах хорошие пробеги. Далее уходим «в минус». Да, отдельно можно купить резиновую муфту и шарниры. Но вы нигде не сделаете балансировку данного узла. Главная проблема — ценообразование. Поставщик данной запчасти является монополистом, ну а дальше начинается «наша Раша». За 2020 год оптовая цена на данную деталь выросла более чем на 30%, и продолжаем расти с каждой поставкой. Поэтому, на моем сайте, данная деталь привозится под заказ по предварительному согласованию.

мягкий и жесткий промвал для Шнивы

Жесткий промвал, , город Саратов. В работе с данными машинами, у меня есть специфика. Я крайне мало времени работаю со стандартными двигателями. И в какой-то момент я заметил, что при «быстрой работе сцеплением», есть провал. Оказалось, что это «скручивается» резиновая муфта. На стандартных 75 силах, она более-менее живет, а при повышении мощности движка и быстрой работе с КПП, достаточно быстро выходит из строя. Сейчас в основном рекомендую ставить «жесткий» промвал. Еще один плюсик, это ликвидация стандартного хвостовика КПП (вертолета), он, как и фланцы бывает совершенно кривой и требует центровки и дополнительной механической обработки. Жесткий промвал нива шевроле, скрывает только одну маленькую хитрость, связанную с годом выпуска машины. До 2008 года хвостовик КПП имел 6 шлицов, после 21 шлиц. На данное изделие уже существуют «китайские подделки», но так как я работаю с заводом напрямую, данный вопрос, меня не очень волнует.
Промвал нива шевроле, бренд «Волгаавтопром» и пару «китайских вариантов», которые мне довелось видеть. Выброшенные деньги, долго не ходят.

Промвал 21213 и его альтернатива

Трофи рейд для нас закончился техническим сходом. Поломкой промежуточного вала нашей нивы. Технический сход был 3 мая. К вечеру добрались домой, и это была просто жесть. Про промвал мы поняли позже, а выглядело это так — едешь себе едешь, и вдруг пропадает тяга. Вообще — передача включена, двигатель работает, все как обычно, но стоишь на месте. Будто на раздатке нейтраль включена. Так оно и есть, момент с коробки на РК идет через промвал, а он в месте соединения бублика и флянца стал проворачивать. Кое-как выехали из леса на трассу, до города 170 км. Стартовали, более менее на 4 передаче проехали 100 км, стараясь не дышать. Через 100 км стало пропадать соединение. Остановка, играем передачами, потихоньку едем. Пока в какой-то момент поехать уже не смогли. До дома километров 60-70. Штурман, а на самом деле отличный пилот и друг предложил вариант. РК была ослаблена на креплениях и максимально задвинута вперед к кпп. Как-то промвал зашел в зацеп, и мы тихонько, 50 км/ч доплюхали до дома. И о самом трофи рейде. Результатом поломки стало изучение устройства и разбор полета. Оказалось, что в 21213 используется шрусовый промвал. Шрус — практически такая-же граната как на приводах колес. Плюсом шрусового промвала является пониженная вибрация и больший комфорт. Промвал 21213 при этом имеет озвученный минус — меньшая надежность по сравнению с промвалом на основе крестовин как в нивах 2121. Я на всю жизнь запомню

Видео — Центровка раздатки Нива Шевроле 2123

https://youtube.com/watch?v=S79cEsovfrk

2. Вибрация пола, которая возникает при езде на скорости, примерно, 100 километров в час. Возникает в районе передних сидений.

возникла сильная разбалансировка промежуточного вала. Такое бывает в результате неверной сборки агрегата или при сильном износе отдельных элементов. В этом случае, необходимо заменить промежуточный вал целиком.
произошло изменение формы или перелом болтов, крепящих эластичную муфту. Как и при первой неисправности, просто замените испорченные крепежные детали. При возможности, рекомендуется заменить промежуточный вал целиком в сборе.
подклинивание ШРУСа. Данный шарнир необходимо разобрать и проверить в нем количество смазки. Утраченную смазку восстанавливают, а в случае необходимости ШРУС полностью подлежит замене.
подклинивание шарниров на карданах переднего вала и заднего. В этом случае, проведите смазку узла, если это не помогло, то карданный шарнир или, соответствующий ему вал, подлежат полной замене.
наблюдается большая разбалансировка карданного вала. Замените неисправный вал в сборе.
сильное нарушение центровка специального межосевого дифференциала. Такая неисправность устраняется только заменой узла.

3. Шум агрегата при вхождении крутые повороты или во время свободного вращения колес.

подверглись повышенному износу специальные зубья сателлитов или же шестерни, расположенные в приводе ведущих мостов. Старые детали необходимо заменить.
сателлиты вращаются слишком туго. Разберите механизм и проверьте их на гладкость. Если на зубьях сателлитов обнаружены различные заусенцы, то уберите их с помощью шлифовки.
сферическая или внутренняя полость дифференциала подверглась сильному износу. В этом случае меняется корпус дифференциала или же весь узел в сборе.
в корпусе дифференциала начали заедать шестерни. Поменяйте детали, подвергшиеся износу, создайте осевой зазор, составляющий 0,10 миллиметров.
арушен осевой зазор между шестернями. Восстановите зазор путем подбора специальных опорных шайб, находящихся в приводной части моста. Обязательно проводите контроль за сопротивлением возникшему вращению, чтобы избежать излишнего трения между деталями.

4. Затрудненное включение передач или установка режимов работы дифференциала.

слишком тяжело перемещается скользящая муфта переключения, находящаяся на шлицах ступицы или же корпусе дифференциала. Деталями, на которых имеются мятые шлицы, замените, а остальные зачистите надфилем от заусенцев.
подверглась сильной деформации вилка или шток переключения передач. Деталь можно выпрямить или же просто заменить.
повреждениям подвергся рычаг привода. В этом случае, его необходимо поменять или просто выпрямить.
наблюдается небольшое заклинивание специальных рычагов механизма привода, расположенных на осях. Разберите механизм и проверьте его внутреннее состояние. При обнаруженной необходимости, проведите полную очистку или же замените неисправные или деформированные элементы.
масло, которое залито в агрегат, слишком густое. Залей масло, которое соответствует климатическим условиям эксплуатации автомобиля.

5. Самопроизвольное, без участия водителя, выключение или сброс передач, а также механизма блокировки дифференциала.

механическое повреждение или деформация зубьев. Отшлифуйте или поменяйте испорченные детали трансмиссии.
нарушена упругость пружин специальных фиксаторов положения рукоятки или же фиксаторы забиты грязью. Проведите очистку фиксирующих устройств или замените пружины.

6. Наблюдается утечка масла из раздаточной коробки.

износ уплотняющих сальников вращающихся частей. Поменяйте резиновые элементы, подвергшиеся износу, долейте масло до требуемого уровня.
подверглись ослаблению крепящие части поддона картера коробки. Выполните их затяжку, по возможности, замените прокладку.

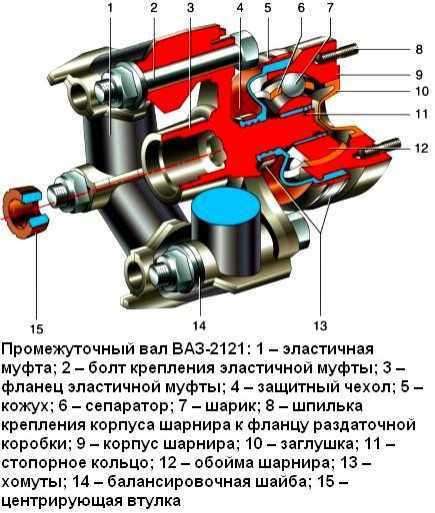

Особенности конструкции и ремонта промежуточного вала ВАЗ-2121

Промежуточный вал передает крутящий момент от вторичного вала коробки передач на ведущий вал раздаточной коробки.

Он состоит из эластичной муфты, фланца и шарнира равных угловых скоростей.

Промежуточный вал центрируется на вторичном валу коробки передач резиновой втулкой.

Эластичная муфта позволяет передавать крутящий момент при незначительных изменениях угла между валами коробки передач и раздаточной коробки, предохраняет детали трансмиссии от динамических ударов и снижает шум и вибрации карданной передачи при работе.

Эластичная муфта состоит из шести стальных вкладышей, соединенных резиновыми перемычками.

За счет своей упругости муфта гасит рывки в трансмиссии автомобиля.

Эластичная муфта крепится к фланцу вторичного вала тремя болтами, пропущенными сквозь отверстия во вкладышах.

Три других отверстия служат для крепления муфты к фланцу на промежуточном валу. Под гайками болтов расположены балансировочные шайбы.

При разборке отмечаем их расположение, чтобы потом установить на прежние места.

Чтобы не нарушать балансировку, отмечаем взаимное расположение и других деталей промежуточного вала.

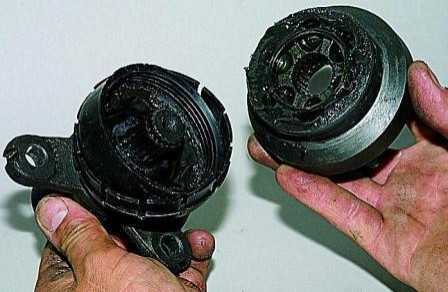

На шлицевой конец фланца эластичной муфты надет шарнир равных угловых скоростей. Его устройство аналогично наружному шарниру привода переднего колеса.

От смещения шарнир зафиксирован стопорным кольцом, расположенным в проточке на валу фланца.

От попадания грязи шарнир защищен резиновым гофрированным чехлом и пластмассовой заглушкой в заднем торце корпуса шарнира.

Чехол закреплен на валу фланца и корпусе шарнира специальными хомутами с замками.

Под большим хомутом (на корпусе шарнира) расположен защитный пластмассовый кожух.

На первых моделях ВАЗ-2121 вместо шарнира равных угловых скоростей ставилась крестовина.

Снятие промежуточного вала

Снимаем раздаточную коробку в сборе с промежуточным валом (см. Снятие раздаточной коробки).

Удерживая вал от проворачивания отверткой, ключом «на 13» отворачиваем четыре гайки крепления промежуточного вала к фланцу раздаточной коробки.

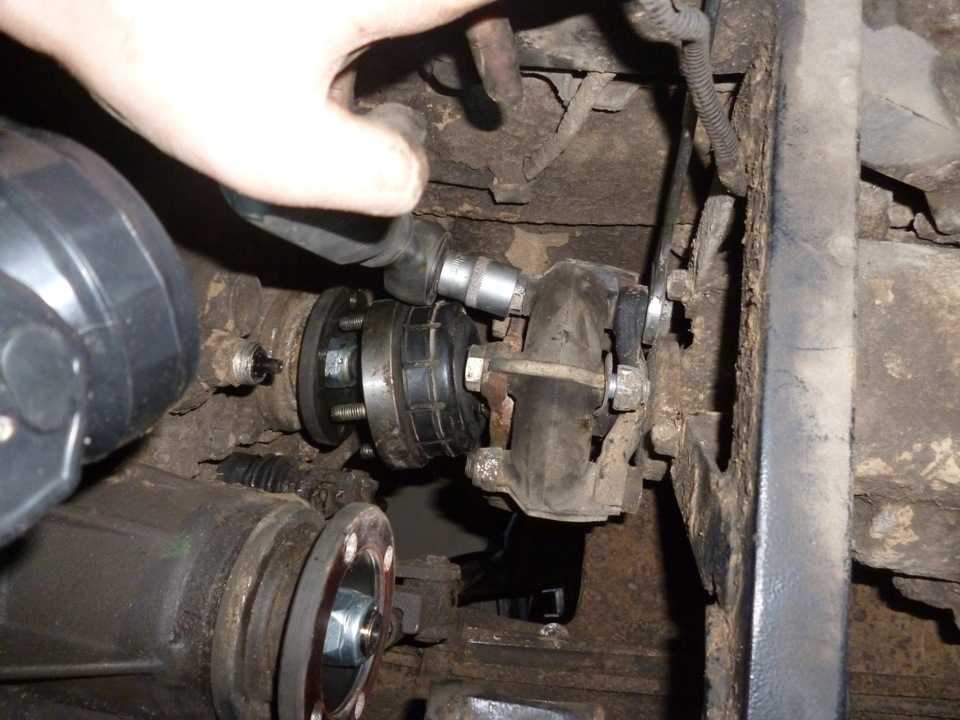

2. Снимаем промежуточный вал.

Устанавливаем промежуточный вал на раздаточную коробку в обратной последовательности.

3. Перед установкой промежуточного вала в сборе с раздаточной коробкой, проверяем состояние резиновой центрирующей втулки, расположенной на фланце вторичного вала коробки передач.

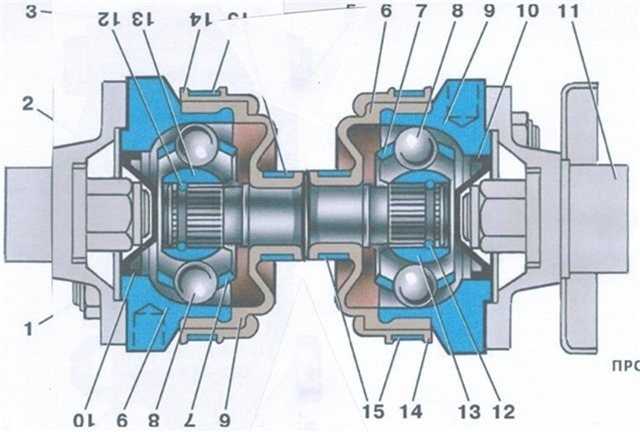

Разборка промежуточного вала

Промежуточный вал разбираем для замены эластичной (резиновой) муфты или шарнира равных угловых скоростей.

1. Помечаем расположение муфты относительно фланца, а также число и расположение балансировочных шайб относительно муфты.

2. Удерживая болты от проворачивания ключом «на 19», головкой той же размерности отворачиваем три гайки.

3. Разъединяем муфту и фланец.

4. Поворачивая шарнир, вынимаем болты из отверстий фланца эластичной муфты.

5. Поддев отверткой, вынимаем пластиковую заглушку.

6. Сжав хомут раздвижными пассатижами, снимаем его.

7. Сдвигаем отверткой пластиковый кожух

8. Снимаем резиновый защитный чехол с корпуса шарнира равных угловых скоростей

9. Располагаем, корпус шарнира на раскрытых губках тисков и, нанося удары через выколотку из мягкого металла по торцу фланца эластичной муфты, выбиваем фланец.

10. Разъединяем шарнир и фланец.

11. Стягиваем пластиковый кожух с резинового чехла.

12. Оттянув резиновый чехол, сжимаем хомут раздвижными пассатижами и снимаем его

13. Снимаем резиновый защитный чехол

14. Поддев отверткой, снимаем стопорное кольцо шарнира

Разборка и оценка состояния деталей шарнира аналогичны соответствующим операциям, описанным в статье – «Ремонт приводов передних колес».

Собираем промежуточный вал в обратной последовательности.

В перебранный или новый шарнир закладываем 20 см 3 смазки ШРУС-4.

Перед соединением шарнира с фланцем эластичной муфты устанавливаем малый хомут резинового защитного чехла.

15. Напрессовываем шарнир на фланец, нанося удары через отрезок трубы по обойме шарнира

16. Перед установкой резиновой муфты обжимаем ее хомутом

Бывшую в употреблении муфту располагаем по меткам относительно фланца.

Прежние балансировочные шайбы располагаем по меткам относительно муфты.

При установке новой муфты может потребоваться балансировка вала в сборе.

Моменты затяжки промежуточного вала

Гайка болта крепления эластичной муфты к фланцам М12×1,25 — 57,8-71,5 Нм (5,9-7,3 кгс·м)

Гайка крепления корпуса шарнира к фланцу ведущего вала раздаточной коробки М8 — 27,4-34,3 Нм (2,8-3,5 кгс·м)

Разборка раздатки

На автомобилях «Нива» (за исключением Chevrolet Niva) применяется два основных типа раздаточных коробок:

21213 (модификации 21213-1800020-01 и 21213-1800020-02):
21214 (модификации 21214-1800020-01, 21214-1800020-02, 21214-1800020-10).

Между собой раздатки имеет практически одинаковую конструкцию – на РК 21214 дополнительно имеется привод датчика скорости.

Для полноценного ремонта потребуется автомобильный набор инструментов и ремонтный комплект раздаточной коробки передач (подшипники, сальники и прокладки, возможно, некоторые шестерни), молоток и съемник подшипников.

Снимаем переднюю и заднюю крышку корпуса РКП. Для этого потребуется ослабить гайки крепления крышек, и при помощи монтировки со всех сторон выводить крышку на себя. С другой стороны коробки проделываем аналогичную операцию. Передняя крышка выйдет вместе с валом, отвечающий за блокировку дифференциала, а задняя крышка с валом, отвечающим за понижающую передачу.
Из корпуса при помощи молотка выбиваем дифференциал в сборе. Конструкция дифференциала, находящегося внутри раздаточной коробки, аналогична тому, который находится в мостах. Открутив гайки крепления главной пары, открываем доступ к сателлитам. Если на зубцах сателлитов есть износ, то обязательно меняем все детали.
Проверяем каждый подшипник на предмет посторонних звуков при вращении. Если таковы имеются, то снимаем гайку вала, на котором сидит подшипник, и при помощи съемника выпрессовываем старый подшипник.
В обратной последовательности производится монтаж внутренних деталей раздатки. Рекомендуется, для достаточного момента затяжки валов и крышек корпуса, применять новые болты и гайки.
После сборки залить новое полусинтетическое масло, не ниже классификации GL-4 — 0,9л.

Трансмиссионные вибрации

Данного определения в механике не существует, пусть это будет «народное название». Данные вибрации можно разделить на две большие группы.

Первого порядка. Это плохо отбалансированные или разбитые карданы, промвал и конечно колеса. Эту группу мы рассматривать не будем, как совсем «детский вариант».
Второго порядка. Это то, что мы не можем «заметить», устанавливая запчасть на автомобиль. Самый яркий пример это фланцы раздаточной коробки и редукторов, а также выходной фланец коробки передач (вертолет). Но эти вибрации замечает наш вестибулярный аппарат, это тот случай, когда вы выходите из машины, а голова «плывет» как после морской качки.

Это интересно: Регулировка натяжения и замена ремня привода вспомогательных агрегатов до 2004 года Chevrole niva
