Об истории модели

«Д-245» – разработка начала 80-х годов ХХ века конструкторского бюро Минского моторного завода. При создании данного мотора специалисты опирались на богатый опыт производства и эксплуатации двигателей «Д-240», для самой массовой в истории модели колёсного трактора – «МТЗ-80». В серийное производство мотор «Д-245» поступил в 1984-м году. В этот знаменательный для ММЗ год с его конвейера сошёл трёх миллионный дизельный двигатель.

Трактор «Беларус МТЗ-102».

С приватизацией московского Завода имени Лихачёва и началом производства на нём грузовиков нового формата – «ЗИЛ-5301 «Бычок», именно тракторный «Д-245» был выбран в качестве двигателя для этой модели. В течение 1992-1993 годов на ММЗ была разработана первая автомобильная версия простого, надёжного, выносливого и недорогого «Д-245». Первая автомобильная модификация «Д-245.1» была предназначена именно для поставок на АМО «ЗИЛ».

В последующие 90-е годы в конструкцию данной версии вносились различные изменения и доработки, с учётом опыта эксплуатации, и выпускались новые авто-модификации для грузовиков и автобусов: «Д-245.9», «Д-245.12», «Д-245.20»

«ЗИЛ-5301 «Бычок».

В 1999 году был запущен в серийное производство тракторный дизель «Д-245.16», специально для тракторов-трелёвочников «Онежец» Петрозаводского ОТЗ. В 2000 году – освоили серийный выпуск тракторного двигателя «Д-245.2». В 2001-м году администрация УП «ММЗ» получила на автомобильные версии «Д-245» сертификаты соответствия стандартам «Евро-2» (правилам ЕЭК ООН 24-03, 85, 49-02В). В том же году договор на поставку двигателей «Д-245» был заключён с Днепропетровским Южным машиностроительным заводом. А на престижном Московском автосалоне в августе 2001 года были представлены моторы «Д-245.11 Е2» и «Д-245.30 Е2» для грузовиков и автобусов.

На параде победы 2005 года, посвященном 60-летию победы в Великой Отечественной войне, по Красной площади прошли стилизованные под военное время автомобили. Все они были изготовлены на Лихачёвском автозаводе и укомплектованы силовыми агрегатами «Д-245.9».

В том же 2005-м году первые опытные образцы двигателей «Д-245», отвечающих экологическим стандартам уже «Евро-3», были поставлены «ГАЗ»у, «ЗИЛ»у, «МАЗ»у.

Год 2008-й был отмечен началом производства автомобильных дизельных «Д-245», соответствующих современным нормам «Евро-4». Осенью 2008-го были первые двигатели «Д-245.9Е4» после стендовых испытаний были отправлены на «ПАЗ» и «ГАЗ». Международная сертификация четырёх модификаций «Д-245» на соответствие стандартам «Евро-4» прошла в 2011-м году, а с января 2012-го года началось их массовое производство.

В октябре 2013-го года двигатель «Д-245.7Е4», предназначенный для комплектования нового среднетоннажного грузовика Горьковского авто, получил сертификат на соответствие Правилам ЕЭК ООН №№ 24, 49 и 85. В 2014-м году опытные образцы двигателя «Д-245.9Е5» актуального экологического стандарта «Евро-5» были изготовлены для Павловского автобусного завода.

В 2021 двигатель «Д-245.35Е5» экологического стандарта «Евро-5» выдержал соответствующую сертификацию, результаты которой признаются во всех европейских странах, присоединившихся к Женевскому соглашению.

Технические характеристики

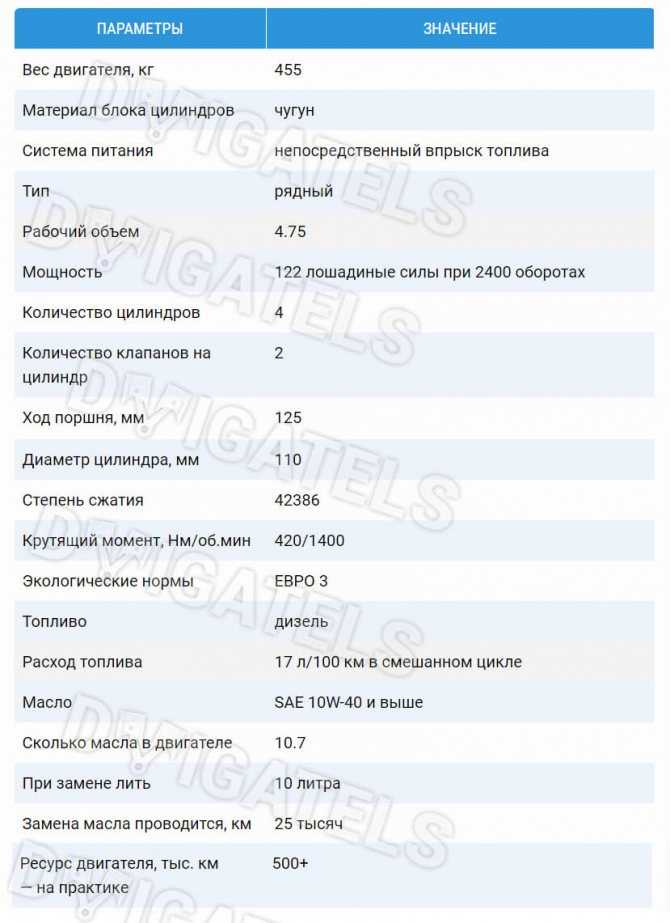

Технические характеристики мотора Д 245:

Скачать .xls-файл

xls

Скачать картинку

mail

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Вес двигателя, кг	455
Материал блока цилиндров	чугун
Система питания	непосредственный впрыск топлива
Тип	рядный
Рабочий объем	4.75
Мощность	122 лошадиные силы при 2400 оборотах
Количество цилиндров	4
Количество клапанов на цилиндр	2
Ход поршня, мм	125
Диаметр цилиндра, мм	110
Степень сжатия	42386
Крутящий момент, Нм/об.мин	420/1400
Экологические нормы	ЕВРО 3
Топливо	дизель
Расход топлива	17 л/100 км в смешанном цикле
Масло	SAE 10W-40 и выше
Сколько масла в двигателе	10.7
При замене лить	10 литра
Замена масла проводится, км	25 тысяч
Ресурс двигателя, тыс. км — на практике	500+

Двигатель устанавливается на ГАЗ-3309, ГАЗ-33086, ГАЗ-33081, автобусы ПАЗ, среднетоннажные грузовики ЗИЛ и МАЗ.

Система охлаждения двигателя Д-245

Схема системы жидкостного охлаждения дизеля с принудительной циркуляцией охлаждающей жидкости от центробежного насоса показана на рисунке 1.

Температуру охлаждающей жидкости в системе контролируют по указателю температуры, датчик которого установлен в задней части головки цилиндров.

Кроме того, в корпусе жидкостного насоса установлен датчик аварийного перегрева охлаждающей жидкости

На автомобилях последних серий постройки вместо контрольного крана уровня жидкости в расширительный бачок установлен датчик сигнализатора контроля уровня охлаждающей жидкости 5.

Запрещается эксплуатация дизеля при загорании сигнализатора аварийного перегрева охлаждающей жидкости.

Температура охлаждающей жидкости в системе охлаждения должна поддерживаться в пределах 75°- 95°С.

Открывая пробку расширительного бачка при перегреве двигателя, следует помнить, что возможно выбрасывание пара из горловины бачка, приводящее к ожогу лица и рук.

Для ускорения прогрева дизеля после пуска и автоматического регулирования температурного режима при различных нагрузках и температурах окружающего воздуха служит термостат с твердым наполнителем.

Жидкостной насос, вентилятор и генератор приводятся во вращение от шкива коленчатого вала дизеля при помощи двух клиновидных ремней.

Смазка «Литол-24» в подшипниковую полость корпуса насоса заложена при сборке насоса на заводе-изготовителе и не требует пополнения в течение всего периода эксплуатации дизеля.

Замена смазки производится только после разборки жидкостного насоса.

Проверка герметичности системы охлаждения дизеля и состояния клапанов пробки радиатора с помощью индикатора ДСО-2 (рис. 2).

В корпусе приспособления помещен поплавок, с помощью которого фиксируется момент срабатывания клапанов пробки расширительного бачка, отрегулированных на определенное давление.

При закрытых кранах 3, 13 создается давление в воздушном баллоне. С помощью редуктора оно устанавливается на 0,15…0,16 МПа.

Снятую с горловины расширительного бачка пробку закрепляют на стакане 5. При перекрытии крана 8 воздух подается в верхнюю полость стакана.

Нижнюю полость стакана соединяют с индикатором с помощью крана 8. давление, действующее на паровой клапан, фиксируется манометром в момент поднятия поплавка в индикаторе.

Затем соединяют индикатор с нижней полостью стакана, а воздух подают из воздушного баллона в верхнюю полость и фиксируют давление, при котором открывается воздушный клапан пробки.

Для проверки герметичности системы охлаждения приспособлением ДСО-2 надо на горловину расширительного бачка вместо пробки установить насадку приспособления, соединенную с краном 3.

При закрытых кранах 3 и 13 редуктором создают давление 0,6…0,7 МПа и открывают кран 3.

По секундомеру и манометру следят за изменением давления в системе охлаждения.

Одновременно с проверкой герметичности системы можно проверить на работающем дизеле и состояние прокладки головки цилиндров.

Для этой проверки устанавливают минимальную частоту вращения коленчатого вала и наблюдают за показаниями манометра.

Колебание стрелки манометра свидетельствует о поступлении газов из цилиндров в систему охлаждения, т.е. о повреждении прокладки или самой головки цилиндров.

Источник статьи: http://avtomechanic.ru/sistemi/dvigateli/dizel-d-245-12/osobennosti-sistemy-okhlazhdeniya-d-245

Неполадки и неисправности в системе

Признаком неисправности системы является перегрев двигателя. Первой причиной может быть снижение уровня охлаждающей жидкости в результате течи соединительных резиновых патрубков. После обнаружения причины течи её устраняют затяжкой уплотнительных хомутов или заменой патрубков при их порывах.

Плохое натяжение или обрыв ремня привода помпы и вентилятора

Причиной перегрева дизеля может быть недостаточная производительность водяного насоса и вентилятора в результате проскальзывания ременной передачи привода. Устраняют буксование регулировкой натяжки ремня. При монтаже или натяжении ремня вентилятора в МТЗ-80(82) степень натяжки изменяется смещением положения генератора, так как шкив узла одновременно выполняет функцию натяжного устройства всего привода. Для регулировки отпускается гайка крепления генератора и смещением его корпуса изменяют степень натяжения. После установки нужного натяжения положение фиксируется затяжкой крепления генератора.

Проверка натяжки привода помпы Д-240

Очистка радиатора

Загрязнение радиатора снаружи ухудшает теплоотдачу узла. Очищение от запыления и извлечение попавших в сетку радиатора и щели между трубками узла пожнивных остатков осуществляют струёй сжатого воздуха. Также нужно не допускать попадание на рабочую поверхность узла масла и топлива, так как масляный налёт будет провоцировать налипание пыли, снижая его теплоотдачу.

Неполное открытие клапана термостата

Отказ работы термостата приводит к работе системы по малому циклу «нагрева». Убедится в отказе работы клапана термостата можно, проверкой температуры патрубков и нижней ёмкости радиатора. Если двигатель нагрет и продолжает набирать температуру на холостых оборотах, при этом нижняя ёмкость радиатора не нагревается и патрубки холодные, значит, клапан не срабатывает и не пропускает жидкость по большому циклу. В этом случае клапан термостата демонтируют и заменяют.

клапан термостата с жидким наполнителем клапан термостата с твёрдым наполнителем клапан термостата с твёрдым наполнителем

Выход из строя насоса

Скрежет и писк при вращении помпы, а также появление течи и люфтов на оси вращения указывает на выход из строя узла. Причиной поломки водяного насоса, может быть, износ подшипников оси и выход из строя уплотнителей узла. Причинами быстрого износа могут быть чрезмерная натяжка приводного ремня, увеличивающая усилие на подшипники или несвоевременная смазка. Смазку помпы осуществляют через тавотницу при каждом 1 и ТО 2. Замену вышедших из строя уплотнений и подшипников устраняют, осуществляя демонтаж узла с полной разборкой.

Промывка системы охлаждения

Эффективность работы системы снижается в результате образования на стенках водяной рубашки двигателя теплоизолирующей накипи. Так, при наросте отложений в 1 мм — увеличивается расход топлива на 8%, а при дополнительном нарастании повышается температура деталей цилиндропоршневой группы. Накипь уменьшает проходимость каналов водяной рубашки, нарушая циркуляцию. Периодически через 1000 моточасов работы или при сезонном обслуживании осуществляют профилактическую промывку системы. На первом этапе — промывают водой, удаляя осадок и ржавчину. На втором — заливают раствор, в состав которого входят каустическая или стиральная сода 750 грамм, 250 грамм керосина на 10 литров воды. С раствором в системе работают 7-8 часов, после реагент заменяют водой и работают 5 минут, после производят слив. В заключение осуществляют 2-3 промывки рубашки водой.

накипь в системе охлаждения

Нарушения целостности системы

Самой серьёзной поломкой в системе может быть разгерметизация в результате появления трещин в водяной рубашке или металоазбестовой прокладке между блоком двигателя и ГБЦ . В результате нарушения жидкость может попадать в один из цилиндров о чём будет свидетельствовать паровой белый выхлоп отработанных газов. Также жидкость может попадать в систему смазки и стекать в поддон двигателя. При нарушении прокладки ГБЦ в результате прорыва отработанных газов в систему охлаждения возникает избыточное давление и поднятие температурного режима. Во всех описанных случаях рекомендуется заглушить двигатель до обнаружения и устранения неполадки, так как работа на перегретом двигателе приводит к износу прогоранию или заклиниванию с разрушением блока и деталей цилиндропоршневой группы.

Страница 58

На автомобиле предусмотрено место для установки магнитолы (поз. 17

рис. 5.1) в панели приборов.

В окно для установки магнитолы выведены провода для её подключения: − провод голубого цвета с одноконтактным разъемом (питание «+»); − провод черного цвета с наконечником (питание « — »);

12.3. ЗАПРАВОЧНЫЕ ОБЪЁМЫ

Топливный бак, л 102 Система охлаждения двигателя, л:

— с одним отопителем 16 — с дополнительным отопителем отопителем (для автомобилей

Система смазки двигателя, л 12 Картер коробки передач, л

Картер заднего моста, л

Система гидроусилителя руля л

Амортизаторы (каждый), см

Система гидравлического привода выключения сцепления, л 0,2 Количество смазки в 2-х ступицах передних колес, г 400±30 Бачок омывателя ветрового стекла, л 2,2

12.4. ЛАМПЫ, ПРИМЕНЯЕМЫЕ НА АВТОМОБИЛЕ

Система смазки двигателей Каменс обеспечивает смазку и охлаждение движущихся деталей и механизмов системы – подшипников, шестерен, блоков поршней и цилиндров.

Недостаток масла в двигателе может привести к поломке и отказу всей системы, поэтому крайне важно своевременно проводить диагностику и ремонт системы смазки двигателя, а также следить за достаточным уровнем масла

Компоненты двигателя

Базовая силовая установка, это мотор, работающий на тяжёлом топливе, цилиндры расположены в ряд и совершают работу за четыре такта.

Компоненты силовой установки:

Структура	Расшифровка
Станина	Объединение цилиндров
Конструкции	Распределение газов	Головка, клапаны и толкатели
Крышка головки, коллектор
Механизм распределения
Кривошипы и шатуны	Поршни, шатуны, вал, маховик
Структура	Снижения трения	Клапан отвода газов
Нижняя часть двигателя
Помпа и приёмник
Фильтрующий элемент и регенератор тепла
Маслопроводы турбокомпрессора
Подачи топлива	Топливные трубопроводы и аппаратура
Фильтрующий элемент (тонкий)
Фильтрующий элемент (грубый)
Очиститель воздуха и подводящий тракт
Отвода тепла	Помпа
Терморегулятор
Механизм обдува
Теплообменник жидкость, масло
Устройства	Повышения давления воздуха	Турбинный компрессор
Запуска	Электрическое устройство пуска, дополнительный двигатель с редуктором
Электрический элемент накаливания
Приводы	Электрооборудования	Генератор
Агрегатов	Нагнетатель
Шестерённый насос
Муфта сцепления

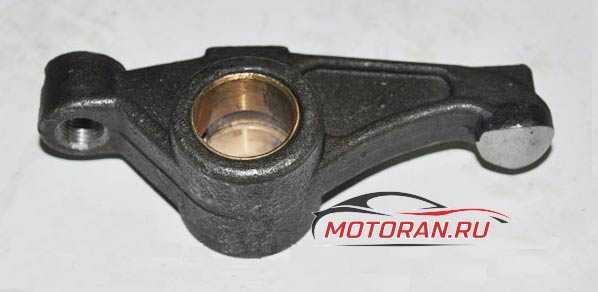

Коромысло клапана силовая установка Д-245:

Диагностика отказов системы смазки Каменс

Система смазки двигателя Cummins является неотъемлемой его частью. Отказы в работе системы смазки отражается недостаточном смазывании движущихся механизмов двигателя (или полном его отсутствии), что приводит к быстрому изнашиванию механизмов и их деталей (а особенно поршней и цилиндров) и к отказу двигателя в целом.

Поэтому крайне важно вовремя диагностировать и устранить неисправности в системе смазки двигателя. Первоначально для диагностики необходима проверка очевидных факторов, имеющих отношение к давлению масла в двигателе: показатели манометра, уровень масла в поддоне, его чистота, вязкость и прочие характеристики

Современный коленвал Cummins 2.8 предназначен для работы в сложных температурных условиях и при большой нагрузке. Поэтому изготавливается он из высокотехнологичных прочных сталей или чугунов на сложном оборудовании. Более подробно о коленвалах читайте тут.

Перечислим некоторые возможные причины, приводящие к неисправности системы смазки:

Высокое давление масла. Клапан регулятора давления заклинило в закрытом положении.

Низкое давление масла

Важно выяснить условия, при которых давление понизилось. Если после замены масла – это может быть обусловлено его высоким уровнем в поддоне, так как шатуны при работе погружаются в него и насыщают воздухом, что приводит к понижению давления

Низкий уровень масла может приводить к кратковременному понижению давления при работе на склонах и поворотах.
К постепенному понижению давления на 69 кПа приводит засорение масляного фильтра. К снижению давления при запуске приводит плохое крепление заборной трубки. Понижение давления в течение длительного времени может свидетельствовать об износе подшипников или масляного насоса.
Неисправность работы датчика давления.

Наличие примесей в масле (топливе, охлаждающая жидкость). Смешивание масла и охлаждающей жидкости обычно обусловлено не герметичностью маслоохладителя.

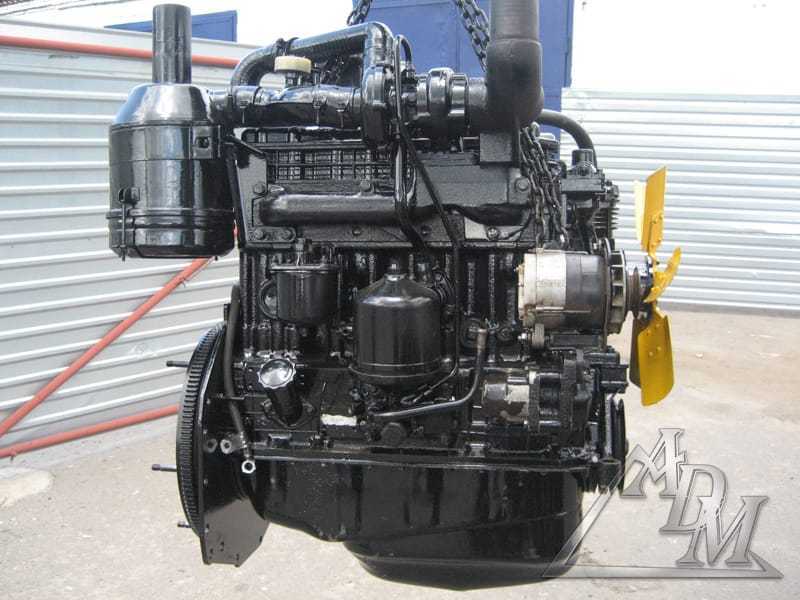

Устройство дизельного двигателя «Д-245»

Основные сборочные единицы, системы, узлы и детали дизеля «Д-245» таковы:

• корпус (блок цилиндров и подвеска);
• газораспределительный механизм (головка цилиндров, клапаны и толкатели клапанов, крышка головки цилиндров, выпускной тракт (коллектор), распределительный механизм);
• кривошипно-шатунный механизм (поршни, шатуны, коленчатый вал и маховик»;
• система смазки (сапун, масляный картер, приёмник маслонасоса и сам масляный насос, фильтр масляный с жидкостно-масляным теплообменником, маслопроводы турбокомпрессора);
• система питания (топливные трубопроводы и топливная аппаратура, фильтры тонкой и грубой очистки, воздухоочиститель и воздухоотводящий тракт);
• система охлаждения (насос, термостат, вентилятор).

В целях повышения технико-экономических показателей мотора, в системе впуска был применён турбонаддув с промежуточным охлаждением наддувочного воздуха. Добавление в конструкцию наддува турбокомпрессора с регулируемым давлением наддува позволило получить лучшую приёмистость, которая обеспечена усиленным значением крутящего момента, при малом значении частоты вращения коленвала; а также должный уровень соответствия стандартам содержания вредных выбросов в выхлопных газах. Для гарантии бесперебойного запуска мотора при низких температурах на улице в головке дизеля смонтированы свечи накаливания, плюс имеющийся на данных двигателях жидкостно-масляный теплообменник обеспечивает быстрое достижение оптимальной температуры масла в системе смазки, с поддержанием её на нужном уровне во время работы.

Тюнинг

Конструктивные особенности силового агрегата Д 245.9 дают возможность сравнительно легко увеличить его мощность, не прибегая к серьезным переделкам. Так, например:

1. заменив имеющуюся выхлопную систему на более современную, можно получить прибавку мощности примерно на 20…25 л. с.;
2. турбонаддув большего давления, установленный на место штатного, поможет поднять мощность мотора до 150 л. с.

Принимая решение о проведении работ, которые приведут к увеличению мощности двигателя, необходимо проконсультироваться со специалистами, имеющими опыт в проведении таких работ. Квалифицированные автомеханики смогут увеличить мощность мотора Д-245.9 и до 200 л. с., заменив коленчатый вал, форсунки, топливный насос, турбину и осуществив комплексную настройку.

Кроме того, обратившись в специализированную автомастерскую, можно с помощью чип-тюнинга улучшить динамические характеристики мотора, устранив одновременно ошибки заводских прошивок.

Ответы (1)

В турбодизельные двигатели Валдая 4,75 л (ММЗ Д-245.7Е3) и 3.76 л (Cummins ISF) рекомендуют заливать минеральное моторное масло 15W40 АРI СН4 или полусинтетическое 10W40.

Например, в двигатели Каменз на заводе ГАЗ заливают полусинтетическое 10W40 Shell Rimula R5E, а производитель рекомендует лить Valvoline Premium Blue 15W-40 . Видимо из-за особенностей российского климата сборщик принял такое решение. И то и другое масло подойдет для данных двигателей.

4.75 Д-245 — 12 литров 3.8 Каменс — 5 литров

Периодичность замены масла в двигателе Cummins составляет 15 000 км пробега, а у ММЗ — через 10 000 км.

Из чего состоит охлаждающая система мотора?

• Радиатор,
• Верхний шланг радиатора,Нижний шланг радиатора,
• Помпа,
• Термостат,
• Электрический вентилятор,
• Термо-таймер,
• Радиатор.

Радиатор является наиболее важной частью механизма охлаждения. Охлаждающая смесь, прошедшая через двигатель, прокачивается через трубки радиатора и охлаждается в течение следующего цикла

Шланги радиатора

Система охлаждения мотора имеет несколько резиновых шлангов, которые перемещают жидкость из одного места в другое. Эти шланги радиатора необходимо заменить, прежде чем они станут хрупкими и треснутыми.

Помпа

Водяной насос прокачивает охлаждающую жидкость через систему. В большинстве двигателей насос оснащен ременным приводом, за исключением некоторых гоночных автомобилей, которые используют электрические водяные насосы.

Термостат

Автомобильный двигатель не всегда поддерживает одинаковую температуру и его запуск в холодную погоду занял бы целую вечность, если бы он оставался при одинаковой температуре. Термостат контролирует поток охлаждающей жидкости через систему охлаждения, а охлаждающая жидкость охлаждает двигатель. Термостат действует как клапан, который контролирует поток охлаждающей жидкости. Внутри находится воскообразное вещество, которое размягчается при определенном температурном пороге, открывая клапан и позволяя охлаждающей жидкости свободно течь.

Электрический вентилятор

Современные автомобили имеют вентилятор для основного или дополнительного охлаждения. Если автомобиль движется медленно, чтобы создать достаточный поток воздуха для охлаждения двигателя, вентилятор всасывает воздух через радиатор.

При этом вентилятор может быть механическим (приводится в движение от вращения двигателя) и создавать силу для перемещения воздуха через радиатор в жарких условиях или во время стоянки автомобиля. Система имеет датчик, который определяет повышение температуры антифриза и дает команду вентилятору работать.

Охлаждающая жидкость

Это транспортное средство, которое отводит тепло от двигателя через охладительную систему в атмосферу. Свойства антифриза становятся важными в холодную погоду — ведь если использовать простую воду, она быстро замерзнет, расширится и повредит множество компонентов.

Водяной насос

Этот компонент способствует циркуляции антифриза по всей системе. Чаще всего водяной насос приводится в движение цепью, либо ремнем газораспределительного механизма двигателя), но вместо этого на некоторых автомобилях установлен водяной насос с электронным управлением.

Двигатель

Двигатель имеет несколько внутренних проходов и портов, через которые идет охлаждающая смесьь, поглощая тепло и отводя его. Антифриз выходит из блока цилиндров/головки двигателя через различные шланги, которые переносят охлаждающую жидкость к другим частям системы.

Сердечник нагревателя

Это еще один компонент, имеющий множество мелких ребер, которые рассеивают тепло. Однако это тепло используется для обогрева пассажирского салона (если это необходимо), и поступает в кабину через вентилятор/двигатель вентилятора.

Датчики

Система охлаждения обычно имеет два датчика: датчик температуры антифриза и измеритель уровня охлаждающей жидкости. Датчик температуры контролирует тепло охлаждающей жидкости и обнаруживает перегрев. Измеритель уровня контролирует количество антифриза в системе (если оно падает слишком низко, это может привести к перегреву).

Также система охлаждения также имеет различные трубки, которые помогают переносить охлаждающую жидкость от одного основного компонента к другому с конечной целью поддержания температуры двигателя в безопасном рабочем диапазоне (и предотвращения повреждения двигателя).

ЗАКЛЮЧЕНИЕ
