Какая клемма аккумулятора идет на массу

Инструкция по замене

Заниматься заменой клемм от аккумулятора лучше в отапливаемом и проветриваемом помещении. На морозе слой изоляции проводов будет жёстким, и повысится его хрупкость. Это усложнит работу.

Мастеру потребуется взять набор ключей или головок, плоскую отвёртку, плоскогубцы. Также не помещает наждачная бумага и острый канцелярский нож.

В теории можно задействовать дистанционную втулку, которая вытачивается из меди. Актуально как временная мера при вытянутой клемме. Но будет лучше поменять клеммы полностью на своём автомобильном аккумуляторе.

Последовательность операций выглядит примерно так.

Начинать лучше с плюсовой клеммы, поскольку её замена на корпусе аккумулятора более безопасная. Хотя особых отличий от минусовой специалисты не видят.
Сначала обесточьте автомобиль. Выключите зажигание, отключите всех потребителей. Если нужно, в аудиосистеме запишите коды доступа. Учтите, что некоторые настройки, включая часы на приборной панели, наверняка собьются.
Чтобы заменить клемму на своём аккумуляторе, лучше его снять с машины. Для этого ослабляются специальные крепления, и АКБ убирается с полки.
Теперь нужно демонтировать с проводки изношенные контактные клеммы. Держатся они обычно на зажимах или болтах. Зависит от модели авто.
Не рекомендуется отрезать кусок кабеля. Длины оставшегося провода может не хватить для соединения с уже новым контактом. Крепление снимается с помощью гаечного ключа или отвёртки. Если не поддаётся, обработайте WD40 и подождите несколько минут. Зажимы обычно отгибаются плоским жалом отвёртки.
Изучите состояние оголённой части провода. Если нужно, зачистите от остатков изоляции контакты. Здесь потребуется канцелярский нож, либо специальное приспособление для таких задач.
Металлические жилы следует обработать мелкозернистой наждачкой. Это позволит убрать окислы и защитный лак. Если наждачка не помогает, тогда возьмите преобразователь ржавчины. Он размягчит налёт.
Теперь возьмите новую клемму, вставьте в неё очищенный конец провода и затяните прижимную планку. Либо используйте зажимные кромки. Тут вам помогут плоскогубцы или пассатижи.
На самом аккумуляторе зачистите аккуратно контактные штыри. Дополнительно протрите сухой ветошью весь корпус батареи. На ней могла появиться пыль, а также следы электролита.
После замены поставьте аккумулятор на место, и выполните соединение с клеммами плюс и минус.
Чтобы защитить металлические контакты, нанесите небольшой слой специальной смазки.

Важно убедиться, что с проводами, идущими на аккумулятор и от него нет никаких проблем. Их следует визуально осмотреть

При наличии повреждений оптимально полностью поменять проводку, но это сложно и дорого. Поэтому воспользуйтесь изолентой и диэлектрическими трубками.

Учтите, что на некоторых автомобилях устанавливают литые клеммы. Они соединяются с высоковольтным проводом ещё на заводе. То есть отдельно снять контактный элемент и заменить его не получится. Придётся отрезать часть кабеля вместе с деталью соединения с аккумулятором.

Проблема ещё и в том, что не всегда автопроизводители оставляют запас по длине провода. И его приходится наращивать. Тут уже появляются сомнения касательно того, стоит ли такие работы проводить своими руками.

Приходилось ли вам менять клеммы? Из-за чего они сломались или износились? Как устраняли проблему? Всё ли получилось сделать правильно? Какие советы дадите новичкам?

Подписывайтесь, оставляйте отзывы и задавайте вопросы!

Какие последствия ожидают вас при неправильной очередности подключения

При неправильной очередности подсоединения разъемов, но с соблюдением всех мер безопасности, в принципе? теоретически ничего опасного произойти не может.

Однако на практике! Установив сначала клемму (-), закрепим ее ключом. Затем закоротим с помощью ключа вторую (+) на автомобильный кузов.

В результате, вырвется ток с огромной скоростью и произойдет замыкание небывалой силы, которое повлечет за собой следующие не очень приятные события:

разгерметизацию аккумулятора;
разрушение пластин аккумуляторной батареи;
полный выход элемента питания из рабочего строя;
возникновение угрозы для здоровья;
появление опасности для автомобиля и всех его составляющих.

Чем грозит неправильный порядок отключения АКБ

Несмотря на простоту, граничащую с примитивизмом, как правильно снять автомобильный аккумулятор, знают не все автовладельцы. Действительно, во многих случаях процедура демонтажа проходит абсолютно безболезненно, однако иногда очевидные ошибки и небрежности могут привести к серьёзным неприятностям, от повреждения самой батареи до выхода из строя электрооборудования. И хотя и сам аккумулятор стоит недёшево, замена бортового компьютера обойдётся вам ещё дороже. Так что во избежание риска короткого замыкания лучше всегда придерживаться правильной последовательности демонтажа.

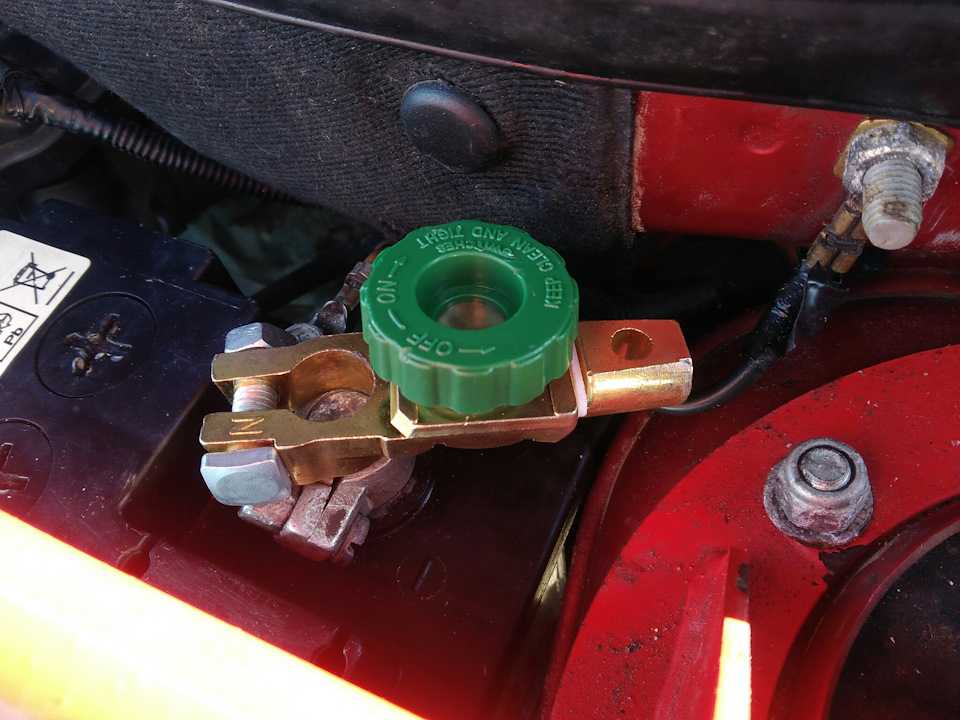

Особенности монтажа

В теории вы уже знаете, как отключить массу от штатного аккумулятора на своём авто. Теперь непосредственно о том, как поставить на АКБ размыкатель.

Самостоятельная установка не должна вызвать особых проблем. Чтобы клемма АКБ размыкалась по команде водителя, необходимо:

Соединить накидную клемму от АКБ с выводом катода на тринисторе. Всю конструкцию следует собрать и поместить в защитный корпус. Можно металлический.
В салон от моторного отсека протягивается управляющий провод. В зависимости от конструктивных особенностей авто можно найти разные пути, чтобы не сверлить в металле дополнительные отверстия.
Кнопку управления размыкателем устанавливают так, чтобы иметь к ней лёгкий доступ, но при этом маскируя её от посторонних глаз.
С ещё одним проводом от тринистора соединяется масса, а с другим управляющий кабель.

Если размыкатель будет выступать как дополнительная мера защиты от угона, заранее позаботьтесь об использовании достаточно мощного диода. Стоит омметром измерить внутреннее сопротивление диода в открытом положении

Важно, чтобы напряжение не падало ниже 0,5 В. Иначе АКБ заряжаться от генератора не будет

Теперь вы знаете, как установить выключатель на массу, чтобы аккумулятор не страдал от саморазряда при длительной стоянке.

Есть ли необходимость в таком устройстве конкретно в вашем случае, каждый автомобилист решает сам.

К чему приведёт ошибка в последовательности

Соблюдать полярность и очерёдность установки клемм очень важно, когда мы снимаем и возвращаем на место автомобильную батарею. Если допустить ошибку в подключении, может выйти из строя часть электроприборов или произойти возгорание в цепи

В отдельных случаях возникает такое нежелательное явление, при котором проводка начинает перегреваться и плавиться, что как минимум нарушает её изоляцию. Естественно, что недалеко до короткого замыкания.

Чтобы не ошибиться, производители окрашивают плюсовой и минусовый провода в разные цвета. Дополнительно можно проверить себя следующим образом: возле токовыводов аккумулятора наносятся обозначения «плюс» и «минус». Вот к ним прикрепляются красная и чёрная клеммы, соответственно. Впрочем, современные авто импортных производителей уже оснащаются системами, которые защищают электропроводку и приборы от последствий ошибочной неправильной установки проводов на аккумуляторе.

Конечно, бывают случаи, когда и лучшие системы не срабатывают. Это чревато коротким замыканием, перегревом и даже выходом из строя генератора. Нередко от несоблюдения полярности страдают предохранители, хотя сами приборы благодаря их «гибели» остаются неповреждёнными. По этой причине опытные автомобилисты рекомендуют проверить себя несколько раз перед тем, как набрасывать клеммы.

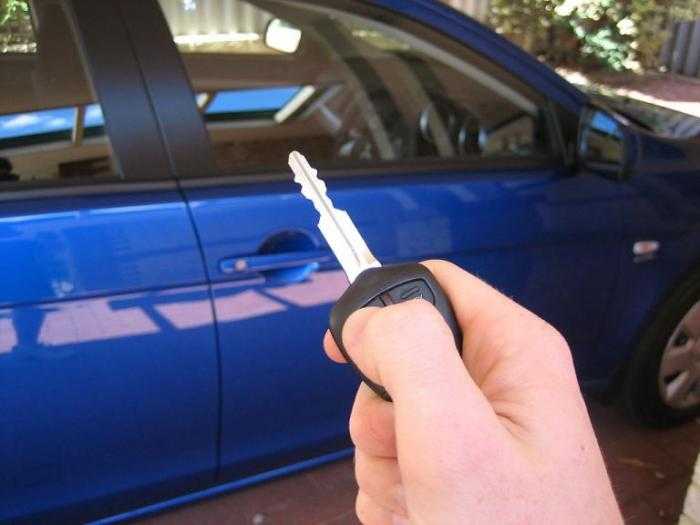

Как закрыть машину при снятом аккумуляторе

Перед тем как снять АКБ, необходимо убедиться что центральный замок механически исправен, закрывается от поворота. Можно ли снять аккумулятор с машины, когда замок закрыт. Порядок действий при работающем ключе:

открытие машины с брелока;
демонтаж АКБ;
закрывание двери ключом;
открывание двери ключом;
открывание капота и установка источника питания;
работа с брелоком.

Используется и другая последовательность. Практикуют ослабить клеммы и крепеж на АКБ. В течение 30 секунд нужно снять батарею, закрыть капот, чтобы не включилась аварийка. Тогда открытие машины происходит с брелока. Бывает, трудности возникают, когда аккумулятор на месте, но сел. Тогда используют способы для проникновения в салон, применяя специальные и подручные средства.

К чему это может привести

Изношенные клеммы аккумулятора могут стать причиной возгорания автомобиля. Двигатели внутреннего сгорания работают на топливе, которое способно воспламениться даже от небольшого электронного разряда.

Изношенные детали могут сильно искрить, поэтому достаточно будет небольшого количества разлитого топлива, масла или утечки газа (в машинах с газобаллонным оборудованием), чтобы произошёл пожар.

Менее опасные, но требующие больших временных затрат на устранения неисправности, также могут быть вызваны неработоспособностью металлических соединительных деталей.

Например, при недостаточном контакте клемм с выводами аккумулятора, и при значительной электрической нагрузке (мощные звуковые усилители, кондиционер и т. д.) генератор будет работать в экстремальном режиме. Повышенная нагрузка на эту деталь приведёт к выходу её из строя.

Невозможность запустить двигатель в любое время года, также является одним из «симптомов» изношенности подключаемых элементов. При этом автовладельцы часто винят в такой неисправности АКБ и даже предпринимают попытки по замене источника электроэнергии.

Отсутствие возможности запустить двигатель, когда это необходимо, может обернуться не только опозданием на работу, но и стать причиной серьёзных аварий.

Пропала «масса» на автомобиле: что это значит, и как это устранить?

«Пропала «масса!» – именно это заклинание мы чаще всего слышим при обращении к автоэлектрикам с какими-либо неисправностями в электрооборудовании машины. Что полезно знать о «массе» в автомобиле, и как своими руками поправить дело при ее исчезновении?

Два провода или один?

Д ля подключения полезной нагрузки к источнику электропитания требуются два провода – об этом знает даже школьник (хотя Никола Тесла считал иначе…). Самый очевидный пример, вполне возможно, находящийся сейчас прямо рядом с вами – настольная лампа, включенная в розетку. Примерно так же включались и немногочисленные потребители электроэнергии на первых автомобилях конца XIX – начала XX веков. Схема простая, надежная и вполне жизнеспособная.

Однако как только выпуск автомобилей стал хоть сколько-либо массовым, коммерческая мысль промышленников тут же пошла в направлении экономии и оптимизации, и количество проводов в машине разом сократилось вдвое – в качестве одного из проводов стала использоваться металлическая масса кузова – в просторечии та самая «масса».

На донельзя упрощенной, но вполне наглядной вышеприведенной картинке справа изображена современная схема электрооборудования автомобилей – когда «массой» является минусовой провод бортовой сети. Однако так было не всегда… Приблизительно до 50-х годов ХХ века автопроизводители использовали в качестве «массы» как минус, так и плюс.

Стандарты в автопроме тогда еще не устоялись, а с электротехнической точки зрения не было совершенно никакой разницы, пускать по кузову плюс или минус. Однако к середине века наблюдения выявили более заметное коррозионное разрушение кузовов тех автомобилей, в которых «массой» был именно плюс! Выяснилось, что в этом случае интенсивнее развивается электрохимическая коррозия, обусловленная направлением движения электронов в электрической цепи — от плюса к минусу. В итоге от плюсовой «массы» повсеместно отказались в пользу минусовой – тем более что это не требовало ни малейших дополнительных вложений в производство.

Замена плюса на минус

Среди моделей отечественного автопрома плюс на «массе» встречался у Победы, у Москвичей 401-402 и более ранних, у первого выпуска «21-й» Волги (с 1960 года систему электрооборудования ГАЗ-21 поменяли на традиционную для наших дней). Автомобиль в СССР был товаром сверхдлительного использования, передаваясь из поколения в поколение десятилетиями, и после того как стало известно о вредоносном влиянии плюсовой «массы», изрядное количество владельцев старых Москвичей, Побед и Волг взялось самостоятельно переделывать полярность в электросистеме своих авто. Тем более что в литературе для автомобилистов того времени было немало советов и рекомендаций по такому апгрейду.

Снятие АКБ с машины

Для начала требуется узнать можно ли вообще снимать аккумулятор с данного конкретного автомобиля? Вопрос не такой простой как кажется. При правильном обращении АКБ не представляет никакой опасности, но при включении зажигания аккумулятор выдает максимальный пусковой ток.

В этот момент на легковом транспорте сила тока в АКБ может достигать 250 — 300 ампер. На грузовом транспорте стоят более мощные АКБ. Они выдают от 500 до 1000А пускового тока. Данный заряд плавит стальные гаечные ключи, оставленные на клеммах АКБ.

Можно представить, что станет с электроникой в машине при коротком замыкании током такой силы.

Замена аккумулятора требует аккуратности и внимания. Первое, что может пострадать при неправильном извлечении батареи – это ЭБУ (электронный блок управления). Рассмотрим случаи для разных авто, когда замену аккумулятора проводят так, чтобы электрика машины не пострадала.

Порядок снятия аккумулятора с автомобиля

Итак, снятие АКБ с автомобиля осуществляется в определенном порядке:

Выключите зажигание .
Выключите в машине всю электронику , работающую без участия зажигания.
Закройте в машине все окна, двери .
Отвинтите крышку, предотвращающую скопление пыли и грязи на клеммах батареи .
Отсоедините заземление , в случае, если машина была перед этим заземлена.
Бывают аккумуляторы как с защитной крышкой, так и без нее. Если защитной крышки нет, во избежание короткого замыкания заизолируйте «плюс» технической лентой или используйте обыкновенный пластмассовый колпачок — это обезопасит дальнейший процесс снятия клемм;
Аккуратно ослабьте гайку массы ключом .
Теперь отключайте клеммы . Основной вопрос — какую клемму снимать с аккумулятора первой? Существует строгое правило : сначала снимайте минусовую, а уже потом снимается клемма плюсовая .
Не допускайте контакта плюсового полюса с металлическими частями машины .

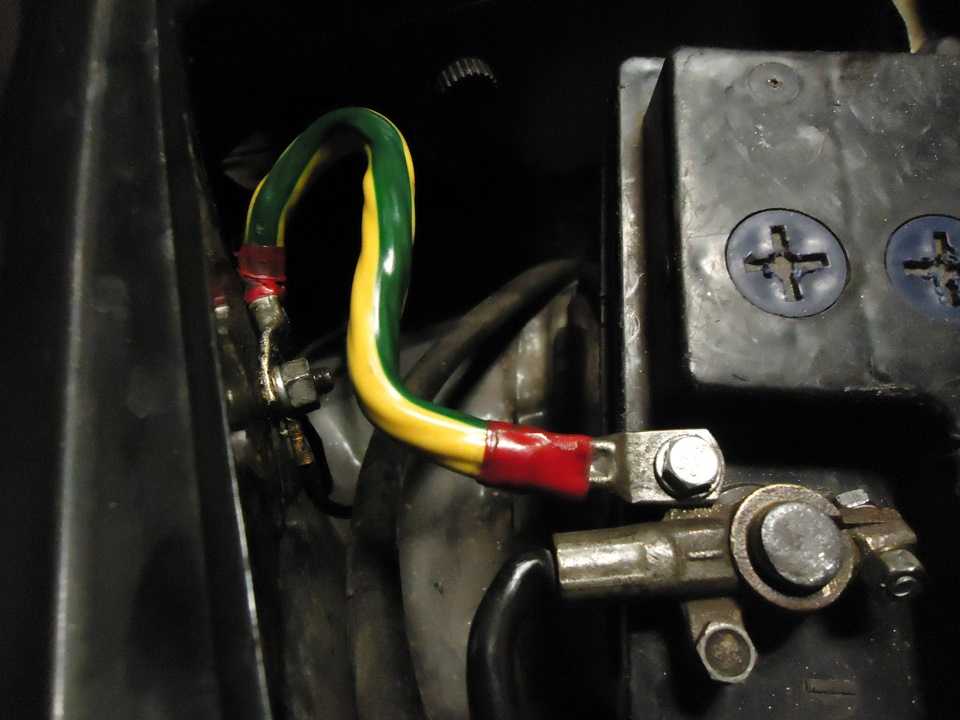

Массой называется не что иное, как кузов автомашины, который и соединен с минусовой клеммой АКБ. При снятии этой клеммы в первую очередь батарея отключается от кузова. Электрическая цепь, идущая от минусового потенциала АКБ к кузову машины, временно разрывается, и короткого замыкания теперь не произойдет. Как видите, снять клеммы с аккумулятора несложно — главное, не переусердствовать с применением силы. И при снятии быть предельно аккуратным, чтобы не перепутать полярность и не допустить замыкания в электрической цепи, которое может оказаться фатальным.

Далее следует провести необходимые действия (либо замену старого аккумулятора на новый, либо его зарядку), а потом приступить к установке батареи обратно. Непосредственно перед ней проведите зачистку клемм содой и жесткой щеткой, а если на них есть какие-либо отложения, удалите их дистиллированной водой. Обычную воду не используйте, во избежание образования солей.

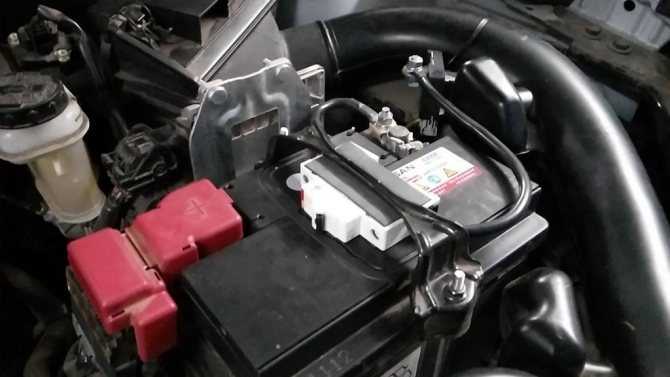

Выключатель массы на автомобиль за 5 минут (защита аккумулятора от саморазряда)

В последнее время это явление начало напрягать, особенно когда опаздываешь, прибегаешь в гараж, заводишь автомобиль, а он никак.

В итоге, что же делать? – как решить данную проблему.

По началу размыкал контакт с АКБ когда ставил автомобиль, но это неприятно, особенно когда отличный японский автомобиль, а ты там постоянно что-то крутишь, оттягиваешь, подкладываешь, при этом изнашивается контакт, да и вообще начало напрягать.

Думай, думай голова … В итоге придумал такую конструкцию – просто, быстро и удобно.

Установил данную конструкцию в разрыв «-» так как там были все предпосылки для успешной модернизации (минимум вмешательства в базовую конструкцию).

Для этого пришлось всего лишь открутить одну вставку и вставить в разрыв реечный автомат с проводом (ни сверлить, ни пилить не пришлось), а самое главное если вдруг в этом отпадет необходимость, можно все вернуть обратно без каких либо следов от данной модернизации (например, при продаже авто).

При этом провода крепятся на штатные болты. Здорово, великолепно …

И еще, думаю не обязательно брать такой мощный автомат (на 63А), можно взять такой с учетом предохранителей стоящих в автомобиле при этом плюсуя, предохранители основных систем работающих параллельно.

Как это сделать?, мне понадобилось следующее: — DIN-реечные автоматы на большой номинальный ток, в частности 63А (взял самый дорогой, немецкий, за 404 р., при желании можно купить существенно дешевле, например индийский за 197 р.)

— стандартный провод массы от ВАЗ 21010, длиной 45 см, цена где-то 114,25 р. — две прокладки — их можно изготовить раскроив старую автомобильную камеру, они необходимы для защиты автомата от излишней вибрации и повреждения при затягивании креплением АКБ. Итого цена вопроса 518,25 р.

ВНИМАНИЕ: Это все лишь мой личный опыт, данные работы должны производить только высококвалифицированные специалисты при предварительном согласовании с заводом изготовителем модернизируемого автомобиля!

Неправильное выполнение данных работ может привести к фатальной поломке оборудования или даже к смерти водителя и пассажиров! Каждый, кто воспользуется данным советом, берет всю ответственность за возможные последствия на себя!

Техника безопасности при снятии АКБ с машины

Не допускается применение больших силовых воздействий на батарею в процессе ее снятия. Если что-то «заклинило», лучше внимательнее осмотреть АКБ и окружающее ее пространство: вполне возможно, что потребуется не физическая сила, а определенное умение и навык.

Если аккумуляторы не имеют серьезных повреждений, они снимаются легко: следует воспользоваться обычным разводным гаечным ключом и тряпкой

Безусловно, нужно очень осторожно обращаться с батареей: не толкать, не кидать, а снятую АКБ аккуратно поставить на ровное безопасное место, чтобы избежать ее переворачивания

Не забудьте, на всякий случай, подготовить щелочной деактиватор, в случае, если жидкий электролит прольется, и кислота попадет на кожу. При максимальной аккуратности этого произойти не должно, но подстраховаться никогда не помешает.

Как снять аккумулятор с прикипевшими клеммами

Часто бывает такое, что клеммы или одна из них, окисляются (покрываются белым налётом). В этом случае перед снятием их нужно почистить щёткой. Она должна быть довольно жёсткой, но не железной. При сильном прикипании лучше применить очиститель контактов (ABRO, LIQUI MOLY), они продаются во всех автомагазинах. Если нет специального средства, можно просто очистить контакты и использовать смазку WD 40. Процесс выглядит так:

Обработать клеммы растворителем.
Аккуратно зацепить нижнюю часть клеммы отвёрткой и покачать.
Попытаться покрутить клеммы в разные стороны до тех пор, пока не получится снять.

В процессе важно минимально прилагать усилия, иначе можно повредить аккумуляторные контакты

Что делать, чтобы клеммы не прикипали

Чтобы избежать прикипания, клеммы стоит обработать защитным средством. Из современных составов самыми популярными являются:

Molykote HSC Plus — средство высокой электропроводности, функционирует при температуре от -30 до +1100 o C;
«Циатим» – отличается хорошими электропроводными показателями при невысокой стоимости;
Немецкая спрей-смазка Liqui-Moly — хорошо предохраняет от окисления и способствует стабильной подаче напряжения.

Водители, которые предпочитают проверенные временем средства, делают выбор в пользу составов «Литол» или «Негрол». Также неплохо помогает смесь солидола с графитовой смазкой.

Порядок отключения аккумулятора в автомобиле

Процедура правильного снятия аккумулятора с автомобиля предполагает точное соблюдение принятой последовательности действий.

Подготовка к работе

Если вы выполняете эту операцию впервые, выясните вначале, где расположена АКБ в вашей модели автомобиля. В большинстве случаев батарея находится на специальной площадке в моторном отсеке справа или слева, ближе к салону. Но в некоторых случаях аккумулятор можно обнаружить в совершенно неожиданных и нетипичных местах: под задним диваном, в нижней нише багажника, а иногда даже под передним сиденьем.

В любом случае если в подкапотном пространстве источника питания нет, лучше сразу заглянуть в руководство пользователя, откуда вы можете почерпнуть все необходимые сведения.

Подготовительные мероприятия предполагают снятие крышки аккумулятора (при её наличии), а также первичную уборку его поверхности с помощью мягкой щётки, ни в коем случае не металлической. Обычно клеммы зажимают с помощью болтов на 10, но иногда требуется ключ на 13.

Кроме зажимов проводов, батарея крепится в посадочном месте с помощью прижимной планки верхнего или нижнего расположения и другими способами. Внимательно изучите их и подготовьте соответствующий инструмент.

Дальнейший порядок действий перед снятием АКБ:

выключите зажигание (желательно вынуть ключ из замка);
отключите включенные электроприборы (фары, радио, освещение салона и другие приборы, подключённые к аккумулятору напрямую, то есть которые могут работать при выключенном зажигании);
закройте все окна, двери, захлопните багажник;
если машина имеет выключатель массы, лучше её действительно выключить.

Желательно, конечно, изучить руководство пользователя, особенно те сведения, где говорится о подготовительных операциях перед снятием аккумуляторной батареи.

И только после этого можно приступать непосредственно к демонтажу АКБ.

Какую клемму аккумулятора снимать первой

Последовательность снятия клемм аккумулятора очень важна. Правило, которое нужно запомнить раз и навсегда, гласит: сначала снимать нужно минусовый провод, имеющий чёрный цвет (в отличие от красного плюсового). Если у вас старая модель, на которой оба провода одного цвета, ориентируйтесь на обозначения на самих клеммах (или возле них): знак «-» обозначает минусовую клемму, «+» – положительную.

Данное правило не имеет исключений, вне зависимости от типа мотора или наличия/отсутствия иммобилайзера или системы сигнализации.

Снимая минусовый провод, вы тем самым разрываете электрическую цепь, связывающую АКБ с кузовом транспортного средства. Если во время снятия положительной клеммы вы случайно уроните гаечный ключ, отвёртку или иной металлический предмет, и он коснётся двигателя или кузова, никаких неприятных последствий не будет, поскольку цепь уже разорвана, и закоротить вы ничего не сможете.

Другое дело, если такая оплошность произойдёт, когда минусовый провод ещё не снят. В этом случае возможно короткое замыкание, которое в состоянии повредить электрооборудование, даже если все приборы были выключены. Если вы оперативно не устраните короткое замыкание, то силы тока аккумулятора может оказаться достаточно, чтобы привести к возникновению пожара в результате сильного нагрева и оплавления изоляции электропроводки.

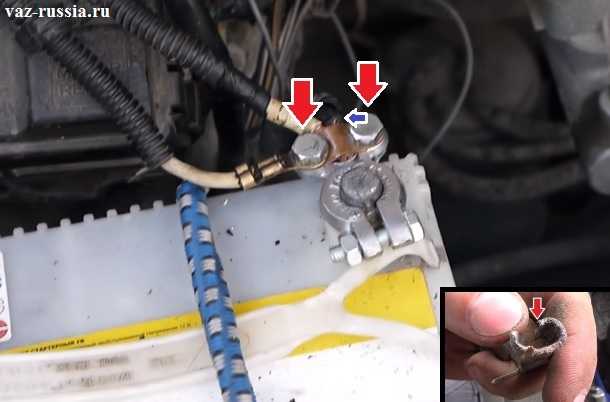

Итак, какую клемму снимать с батареи первой, мы разобрались. Теперь – сам алгоритм демонтажа:

Ослабляем ключом на 10 (реже – на 13) гайку на крепеже минусового электрода, сделав несколько оборотов. Этого будет достаточно, чтобы расшатать и вынуть провод, отведя его в сторону и обязательно зафиксировав верёвкой, проволокой или иным способом (если этого не сделать, из-за упругости провод может случайно опять «взобраться» на крышку аккумулятора, грозя коротким замыканием).
Если во время снятия провода между ним и клеммным выводом проскочила искра – скорее всего, какой-то прибор остался включённым, хотя это может свидетельствовать и о неисправности самой электропроводки.
Точно так же поступаем с плюсовой клеммой, не забыв зафиксировать провод.
Откручиваем крепёж самого аккумулятора, это может быть верхняя или нижняя прижимная планка или иной крепёж.

Итак, как отключить аккумулятор в машине, мы разобрались. Рассмотрим теперь особый случай – как правильно вынимать АКБ, если провода просто так отсоединить не получается.

Можно ли отключить одну клемму при хранении аккумулятора

При длительной стоянке автомобиля, не предполагающей полного съема аккумуляторной батареи, рекомендуется отключать обе клеммы АКБ. Если оставить их в электроцепи, то произойдет разрядка батареи из-за работающих потребителей энергии (сигнализации, отдельных датчиков, радаров и т. д.). Снимать только одну клемму не рекомендуется из-за следующих причин.

Если оставить подключенной минусовую клемму, то в электросети останутся токи утечки, а разрядка АКБ будет происходить быстрее.
Если оставить присоединенной плюсовую клемму, то может произойти замыкание цепи, что может грозить порчей проводки и приборов и даже возгоранием автомобиля.
