Камера для покраски авто своими руками

Основные компоненты

К основным элементам покрасочной камеры относятся:

Помещение (корпус);
Фильтровальная система;
Приточная вентиляция;
Вытяжная вентиляция;
Теплогенератор.

Главным элементом любой покрасочной камеры является корпус и система вентиляции. Вентилятор способствует очищению воздуха в помещении от стойких запахов лакокрасочных материалов. В одной камере может быть установлено две вентиляционных системы.

Покраска авто в камере

Одна из них будет нагнетать чистый воздух в помещение кузовного сервиса (приточная), а вторая в этот момент осуществляет выведение частиц краски (вытяжная). Камеру можно оснастить только одним вентилятором, и в этом случае при нагнетании чистого воздуха в помещении создаётся повышенный уровень давления.

Благодаря тому, что воздух подаётся сверху вниз, частички краски преобразуются в туман, оседают и выводятся на улицу через специальное отверстие.

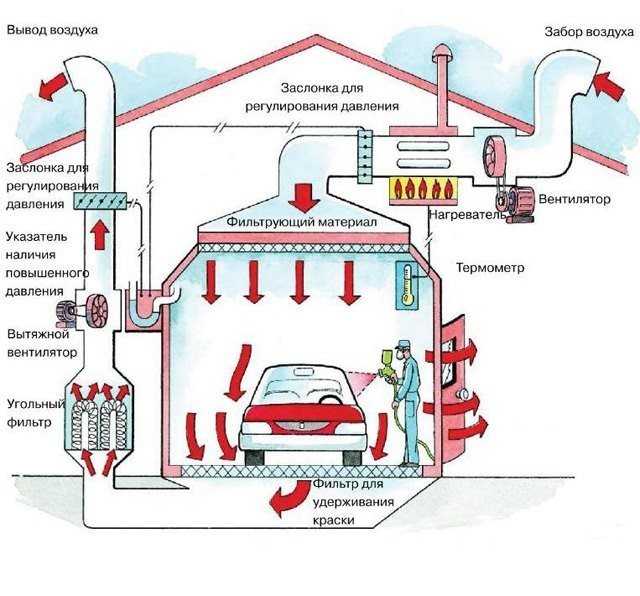

Принцип работы покрасочной камеры выглядит следующим образом: поступающий с улицы воздух нагревается системой до необходимого уровня (обычно для окрашивания автомобилей необходимо в помещении сохранять температуру на уровне 20 градусов).

После нагревания воздух проходит систему фильтров и поступает в покрасочный бокс. Далее, вобрав все вредные пары красок, воздух проходит вытяжную систему фильтров и вентиляцию, после чего — выводится наружу.

Если покрасочная камера оснащена качественными фильтрами, то воздух выводится за пределы бокса максимально очищенным. Практически все режимы работы в современных покрасочных боксах автоматизированы.

Ещё одним важным конструктивным элементом покрасочной камеры считаются осветительные приборы. Плохой свет не позволяет мастерам увидеть различные изъяны и дефекты на поверхности кузова и качественно их устранить.

Освещение в покрасочной камере обычно представлено люминесцентными приборами или обычными галогеновыми лампочками дневного света. Иногда владельцы таких помещений увеличивают денежные траты, оборудовав покрасочную камеру светодиодными осветительными приборами.

Вообще специалисты рекомендуют монтировать в камерах кузовного сервиса врезные лампы со стеклянным рассеивающим элементом. От ламп, покрытых пластиком, лучше отказаться. На пластике часто появляются царапины, в результате чего качество света ухудшается.

Сушка в камере для покраски автомобилей

Для нагрева воздуха в камере используются различные тэны. Довольно удобным вариантом является применение электротэнов. Более экономичным будет использование теплогенераторов на дизельном топливе, газе или отработанном масле. Современные термогенераторы обладают различной мощностью и производительностью, а также способны регулировать температуру автоматически.

Достойной альтернативой сушки автомобиля теплым воздухом является использование инфракрасных ламп. Данное оборудование устанавливается проще и значительно ускоряет процесс сушки.

Теплый воздух должен подаваться в камеру для покраски автомобилей равномерно, чтобы избежать локального перегрева, что может негативно сказаться на качестве покраски. Это обеспечивается за счет системы воздуховодов над потолком, имеющих несколько точек выхода.

Управление воздухоочистительным и сушильным оборудованием покрасочной камеры лучше объединить с помощью общего пульта управления. Расположенный в удобном месте, такой пульт позволяет при необходимости оперативно подбирать оптимальные условия внутри камеры. Кроме этого существует возможность мгновенного отключения сушки и вентиляции в случае возникновения пожара.

Как сделать вентиляцию покрасочной камеры своими руками?

Обязательным элементом камеры является вентиляция с фильтром, которая позволяет очищать воздух внутри помещения и воздух нагнетаемый снаружи от пыли, а также осаждать и выводить туман краски наружу. По способу вентиляции камеры можно разделить на следующие типы:

Одномоторные камеры. В таких камерах воздух нагнетается в помещение сверху. Создавая давление, он осаждает туман краски вниз, который затем через отверстия в полу выводится наружу.
Двухмоторные камеры, которые кроме верхнего, нагнетающего мотора, имеют нижний мотор, осуществляющий отсасывание воздуха из помещения наружу.

Вентиляция и сушка в покрасочной камере

К преимуществу двухмоторных камер относится лучшая циркуляция воздуха. Однако такой вариант обойдется значительно дороже и более сложен в техническом исполнении. Он окупается при большом потоке машин. В случае малого количества заказов, целесообразней установка одного мотора.

В любом случае, воздух поступающий в камеру должен быть предварительно отфильтрован от пыли, которая может вызвать дефекты покраски. Это достигается с помощью установки воздушного фильтра тонкой очистки на выходе из воздушного короба. Короб представляет собой жестяной ящик, установленный над потолком, в который с помощью улитки нагнетается воздух из улицы.

Для удаления воздуха в полу могут быть проделаны траншеи, закрываемые металлическими решетками. В них может быть установлен мотор для вытяжки воздуха. Кроме этого пол покрасочной камере для автомобилей можно поднять на 10 – 15 см за счет решетки из арматуры. В данном варианте отпадает необходимость прокапывать траншеи в полу.

Третьим более совершенным способом создания потока воздуха в камере является приточно-вытяжная вентиляция, которая может работать в трех режимах.

Воздух активно циркулирует внутри камеры, постоянно фильтруясь и поступая обратно в камеру. Такой режим необходим для тщательной очистки воздуха от пыли перед началом покрасочных работ.
Воздух забирается из улицы, фильтруется, прогревается до 30 градусов и поступает в камеру. Затем без фильтрации воздух выводится через отверстия в полу. Данный режим используется для поддержания постоянной температуры при покраске, а также удаления тумана из краски.
Воздух закачивается из камеры, проходит фильтрацию и, нагреваясь до 60 градусов с помощью тэнов, поступает обратно в камеру. Этот режим используется при сушке краски.

Пол покрасочной камеры

Проектированию расположения входных и выходных отверстий системы вентиляции необходимо уделить особенно много внимания. Неудачное расположение вытяжных отверстий может привести к созданию мертвых зон в помещении и, как следствие, взвесей лакокрасочных материалов, завихрений. Это часто отрицательно сказаться на качестве покраски автомобиля.

Лак, краска и пыль довольно быстро засоряют воздухоочистные фильтры, что приводит к снижению скорости циркуляции воздуха в покрасочной камере для автомобилей и вызывает образование лакокрасочных взвесей. Чтобы быстро решить эту проблему, система вентиляции должна иметь возможность регулирования мощности подачи воздуха. Кроме этого фильтры должны располагаться таким образом, чтобы их замена занимала минимальное время.

В целях увеличения срока службы воздушных фильтров для выходящего воздуха, рекомендуется устанавливать двухступенчатые фильтры. Первый фильтр предназначается для удаления крупных частиц пыли. Следующий за ним фильтр для тонкой очистки улавливает мелкие частицы пыли, а также капельки краски, лака и других летучих соединений. Данный вариант предочистки от крупных частиц позволяет реже производить замену дорогостоящего фильтра тонкой очистки.

Производительность вентиляции для покрасочной камеры рассчитывается исходя из скорости воздухопотока в пределах 20-25 см/с. Однако при расчете необходимо учесть и отнять примерный объем, который будет занимать окрашиваемый автомобиль в камере.

Характеристики покрасочной камеры

Покрасочная камера представляет собой небольшое помещение, в котором созданы все условия для качественного нанесения любого лакокрасочного покрытия. Во время проведения процедуры окрашивании в ней поддерживается определенная температура воздуха. Камера оснащены современными системами вентиляции и фильтрования. Во многих автомастерских данная камера применяется достаточно часто. Именно благодаря ей получается проводить все лакокрасочные работы на высоком уровне.

В помещении создается наиболее оптимальная циркуляция воздуха. Благодаря этому загрязненный воздух, который присущ всем помещениям, где проводятся лакокрасочные работы, выводится наружу. Перед этим он проходит процедуру фильтрации через фильтры, которые обычно располагаются на полу такой камеры.

Преимуществом использования камеры для покраски автомобилей и других предметов является то, что воздух наполненных летучими веществами, которые имеются практически в каждом виде лакокрасочной продукции, очищается и только после этого попадает в атмосферу.

В камере всегда сохраняется идеальная чистота. Благодаря этому в момент высыхания краски или лака на поверхности автомобиля не образуется слой пыли, который сделает внешний вид неаккуратным.

Современные покрасочные камеры обладают усовершенствованным видом и характеристиками. Они оснащаются дополнительными системами безопасности. Благодаря этому в них всегда поддерживается оптимальная для проведения работ температура. Автоматизированная система способна сама контролировать уровень нагревания воздуха. Когда температура поднимается до уровня нагрева, требуемого по стандарту, камера самостоятельно отключает функцию нагревания.

Камеры обладают встроенными таймерами, которые через определенные промежутки времени выводят воздух с токсинами от краски наружу. Благодаря данной опции исключаются случаи появления пажароопасных ситуаций.

В покрасочной камере процесс нанесения лакокрасочных изделий на поверхности автомобилей является сложным. Он имеет несколько этапов. камера использует несколько режимов работы, которые позволяют наносить краску и лак равномерно и аккуратно.

Покрасочная камера цена зависит от ее технических характеристик и от производителя. В среднем высокотехнологичную камеру для покраски автомобилей можно приобрести от 400 тысяч рублей. На вторичном рынке модели покрасочных камер стоят дешевле.

Рассчитываем и подбираем оборудование самостоятельно

Приступая к самостоятельному расчету и оборудованию покрасочной камеры, следует рассмотреть их общий вид и принцип работы, приведенный в автомастерских. Так, окрасочная камера – это утепленный бокс, который имеет встроенное в стены и потолок освещение и группу воздушных фильтров. Этот бокс также оснащен въездными воротами, а еще внешним блоком с системой вентиляции для нагрева воздушной массы в автоматическом режиме. Этот блок по подготовке и подогреве воздуха может размещаться как внутри, так и снаружи помещения, что создает дополнительное пространство и облегчает процесс покраски автомобиля.

Размер покрасочной камеры играет большое значение!

Каждая покрасочная камера индивидуальна и ее размеры зависят от количества покраски в день, качества проводимых работ и материальных средств, вложенных в ее постройку и эксплуатацию. Однако, стандартными размерами для любого покрасочного помещения считают так: средняя длина -6,9 метров, в то же время ширина -3,9 метра, и соответственно высота -2,7 метра. Увеличение объема такой камеры способствует повышению ее стоимости, так увеличение, например, длины на1 метрпомещения влечет за собой повышение стоимости камеры на 40%. Согласно стандартам качества, на данный момент используют такие габариты покрасочных камер:

6,9 х 3,9 х 2,7;
6,9 х 4,0 х 2,7;
6,9 х 3,9 х 2,9;
7,5 х 3,9 х 2,7;
8,6 х 4,0 х 3,4.

Также важным моментом в оборудовании любой покрасочной камеры будет правильный выбор помещения для ее размещения и эксплуатации. Такое помещение должно быть нежилым, также может быть неотапливаемым. Так как любая покрасочная камера состоит из таких элементов как непосредственно покрасочная камера, генератор горячего воздуха и пульт управления с электрическим, часто автоматизированным контроллером, то ее размеры будут весьма габаритны и на примере смогут иметь следующий вид: 7-метровая окрасочно-сушильная камера будет иметь такие размеры, а именно высота помещения -3,5 метра, длина -9 метрови ширина -7,3 метров(например, такое разделение: 4,1 бокс + 1,7 блок с “мягким”, так называемым соединительным воздуховодом +1,5 метра– это зона обслуживания блока). Также, такой блок можно разместить и за стеной в соседнем помещении, чтоб освободить дополнительное пространство для покраски и не стеснять движения специалиста-маляра.

Подбираем основание для покрасочной камеры!

Важно также взять во внимание и основание покрасочной камеры, которое может быть как бетонное, так и металлическое. Так, бетонное основание обеспечивает стабильный воздухообмен, надежность эксплуатации, и уровень основания покрасочной камеры при таком виде покрытия остается на одной линии с уровнем помещения. Такое покрытие облегчает процесс въезда автомобилей в покрасочную камеру и их высококачественный тюнинг

Такое покрытие облегчает процесс въезда автомобилей в покрасочную камеру и их высококачественный тюнинг

Такое покрытие облегчает процесс въезда автомобилей в покрасочную камеру и их высококачественный тюнинг.

Если говорить про металлическое покрытие, то его основная характеристика – это обеспечение так называемого «подиума» высотой300 мм, изначально это покрытие устанавливают на пол помещения, а потом уже на него монтируют покрасочную камеру. Въезд в покрасочно-сушильную камеру автомобилями производится через специальный трап, который создает эффект «ровного пола» и улучшает процесс покраски транспортных средств. Преимуществами такого покрытия являются его герметичность и стабильный воздухообмен в помещении, а недостатками – высота, которая в большинстве случаев в два раза меньше, чем глубина бетонного покрытия.

Камеры с водяной завесой

Камеры с водяной завесой — продвинутый вариант бокса, предназначенного для покраски автомобилей и других крупногабаритных изделий. В состав конструкции входит металлический поддон с водой (сверху накрыт решеткой), регулировочные панели и насос.

Также имеются крепления двери, отверстия для выхода воздуха, панели водной завесы, угловой патрубок. Дополнительные элементы — форсунки, вытяжные вентиляторы и многое другое.

Принцип действия покрасочных камер с водной завесой прост. В процессе распыления воды образуется окрасочный туман. В крыше конструкции установлен вентилятор, который вращается, создает разрежение и втягивает загрязненный воздушный поток через отверстия в покрасочной камере (предусмотрены снизу фронтальной завесы).

На лицевую часть конструкции оседают элементы пыли и краски. Они улавливаются и смываются в специальную ванную и оседают в жидкости. Грязный воздушный поток, попавший во внутреннюю часть бокса, проходит дополнительную очистку.

Камеры с водяной завесой можно сделать самому или купить готовые. В последнем случае востребованы итальянские конструкции, отличающиеся несколькими водяными каскадами.

В камерах отечественного производства применяется очистка системой орошения. Последний этап — сухая фильтрация.

Выбор варианта исполнения зависит от технологии и окрашиваемого изделия. Важный момент — создание правильного микроклимата, позволяющего добиться оптимальной температуры и очистки поступающего воздуха.

Изготовление отдельных систем ПК

Вот мы и подошли вплотную к рассмотрению вопроса, как сделать и обустроить покрасочную камеру своими руками. Дело в том, что покрасочный комплекс состоит из нескольких отдельных систем, которые должны работать согласованно, обеспечивая правильный технологический процесс, являющийся, в свою очередь, многоэтапным.

Приведём основные системы, обустройством которых нам придётся заняться:

освещение;
отопление;
сушильный блок;
вентиляция;
водоснабжение;
система фильтрации;
система автоматизации.

Рассмотрим по возможности каждую из перечисленных компонент.

Освещение

Не нужно напоминать о том, что в этом нелёгком деле недостаточность освещения может иметь катастрофические последствия. Любые дефекты станут хорошо заметными, если использовать в качестве источников света лампы дневного освещения. Такие люминесцентные светильники необходимо расположить в три ряда – один сверху и два на противоположных стенах. Использование только верхнего освещения затруднит качественную окраску нижней части автомобиля. В таких случаях необходимо использовать переносные лампы.

Отопление

Мини-покрасочная камера, тем более организованная на базе неотапливаемого гаража или возведенная «с нуля», требует обязательного наличия системы отопления, обеспечивающей уменьшение влажности воздуха и поддержание оптимальной температуры.

Для этих целей можно использовать:

теплогенераторы, в том числе самодельной конструкции. Достаточно дешёвый и экономичный вариант;
электронагреватели, которых сегодня предлагается огромное количество. Единственный, но существенный недостаток – высокая энергозатратность, что при нынешних ценах на электроэнергию не самое лучшее решение;
инфракрасные отопители более экономны, но стоят дороже. В среднесрочной перспективе они выгоднее электронагревателей.

Для использования двух последних вариантов необходимо будет позаботиться о стабильности электроснабжения и надёжности проводки.

Система вентиляции

Это далеко не второстепенная компонента покрасочного комплекса, в задачи которой входит отвод наружу загрязнённого воздуха и приток свежего. В качестве труб необходимо использовать только жаростойкие изделия, пластик для этих целей не подходит. Вам потребуется также утепление вентиляционных труб.

Существует два варианта реализации вентиляционных систем: с одним двигателем и двухмоторные. Вторые более эффективны, если нагрузка на самодельную покрасочную камеру в гараже будет высокой. В таких системах верхний двигатель отвечает за отвод воздуха, нижний – за приток свежего.

Сушилка

В идеале это должна быть отдельная камера, но в виду дефицита места в помещении роль сушилки ложится на плечи системы вентиляции. Она должна уметь работать в двух режимах: покраски и сушки.

В первом случае чистый воздух нагревается до 25-30°С, во втором – до 50-90°С. При сушке подаётся только 10% наружного воздуха от требуемого объёма, в такой же пропорции удаляется загрязнённый воздух (в режиме покраски оба режима работают на полную мощность).

Основной недостаток такой организации сушилки – длительное время, необходимое для полной полимеризации нанесённого ЛКП. Ускорить процесс можно. Установив дополнительные инфракрасные обогреватели.

Водоснабжение

Вода в самодельных покрасочных камерах используется для формирования водяной завесы, в функции которой входит эффективная очистка воздуха тумана из частичек распыляемой краски и паров растворителей.

Стандартная схема обустройства водяных камер предполагает применение трёхуровневой фильтрации:

первый контур представляет собой водяную завесу, расположенную фронтально;
второй контур считается основным – именно он отвечает за эффективную очистку воздуха;
третий контур – сухая финишная фильтрация на основе фильтров из стекловолокна или кокосовых волокон.

Минус водяных завес – в их дороговизне и сложности монтажа, поэтому обычно такие системы не используют, предпочитая более экономичные решения.

Система фильтрации

Очистка воздуха от загрязнений – важная функция для покрасочных камер, оборудованных своими руками. Многие считают, что для этих целей будет достаточно использования фильтров грубой очистки, но это верно только для камер с небольшой нагрузкой. Если предполагается частое использование покрасочного оборудования, то лучше приобрести фильтры тонкой очистки – они дороже, и требуют более частой замены, но и качество фильтрации воздуха у них на порядок выше.

Приступаем к покраске

И вот, место подготовлено, оборудование установлено и наступает момент, ради которого все это создавалось – покраска.

Однако и тут есть к чему подготовиться, ведь порошковая покраска в домашних условиях не означает покраску в домашней одежде.

Самое важное при порошковой покраске своими руками это защита дыхательных путей и глаз. Для этого подойдет молярный респиратор и обычные, прозрачные, защитные очки

Также имеет смысл защитить руки, для чего могут подойти даже медицинские перчатки

Эти меры предосторожности связаны со спецификой порошковой краски и ее способностью очень быстро заполнить все пространство вокруг себя, а ее попадание на слизистые оболочки — может привести к серьезным последствиям. Также имеет смысл защитить руки, для чего могут подойти даже медицинские перчатки. Также имеет смысл защитить руки, для чего могут подойти даже медицинские перчатки

Также имеет смысл защитить руки, для чего могут подойти даже медицинские перчатки.

В остальном все направлено на поддержание чистоты в помещении, поэтому рекомендуется использовать белый малярный комбинезон, а так же бахилы.

После облачения во все вышеуказанное, можно приступать к выполнению работы. В зависимости от материала, формы и размеров изделия — существуют определенные нюансы в работе.

Обычно они связаны с уровнем давления и с используемыми насадками для пистолета.

Например, порошковая покраска дисков своими руками — процесс очень легкий и требует скорее кропотливости и внимания к деталям, нежели особых навыков.

В этом плане проще всего работать с корпусом автомобиля – простые линии, большое пространство и в процессе окраски рука успеет привыкнуть и опыта будет достаточно для последующих экспериментов.

Еще один момент, который следует отметить, связан с областью применения порошковых покрытий.

Чаще всего требуется порошковая покраска металла своими руками, а любой металл — достаточно привередлив в плане обработки и покраски.

Перед началом подобных работ необходимо полностью избавить помещение от пыли, а так же использовать лампы дневного света закрытого типа.

Краска должна наноситься минимум в три слоя, притом — первый должен быть грунтовочным и иметь белый или черный цвет (выбор зависит от итогового цвета — будет ли он темный или светлый).

После полного высыхания грунтовочного слоя можно приступать непосредственно к покраске.

Использование порошковой краски для реставрации ЛКП автомобиля позволяет в результате получить качественное полимерное покрытие, которое помимо отличного вешнего вида характеризуется и повышенными защитными свойствами. Разработана данная технология нанесения покрытия еще в 50-х годах. В большинстве случаев, в отличие от стандартных эмалей, порошковая краска после нанесения поддается термической обработки в камере, расплавляясь, образует надежный защитный слой на металлических деталях кузова.

Нанесение краски происходит с помощью специального пистолета для порошковой покраски, который имеет свои особенности и отличия в сравнении с уже привычными для нас краскопультами для эмалей.

Обустройство системы вентиляции

Если не стоит задача максимальной экономии, то проще всего приобрести готовый покрасочный бокс, где уже заранее будет сделана вентиляционная система. Однако удовольствие это не из дешевых, поэтому, если бюджет не позволяет, можно постараться оборудовать гаражную камеру (как пример) самостоятельно.

Любая схема вентиляции состоит из притока (системы воздуховодов или отверстий, через которые воздух попадает внутрь помещения) и вытяжки (отверстий или системы воздуховодов, через которые воздух удаляется из помещения наружу). Поскольку объемы воздуха для покрасочных камер большие, естественные системы вентиляции для них никогда не используются: без вентиляторов не обойтись.

Приток воздуха организуется через потолок либо верхнюю часть стен. Точки притока желательно распределить по обеим длинным стенам помещения.

Полностью обустроенная покрасочная камера

Вытяжка делается снизу. Для удаления воздуха через все помещение прокладываются траншеи, в конце которых и будут ставиться вытяжные вентиляторы. Траншеи прикрываются сверху вентиляционными решетками.

Обязательное правило для вентиляторов: выбирать нужно не самые дешевые модели, а устройства, устойчивые к токсичным взвесям. Каждый вытяжной вентилятор обязательно должен иметь обратный клапан.

Не обязательно, но рекомендуется приобрести инфракрасные лампы для просушки окрашенных изделий. Инфракрасные лампы сокращают срок просушки в несколько раз, ускоряя рабочий процесс (а значит мастерская сможет брать больше заказов).

Обустройство вентиляции для покрасочной камеры в гараже

Если речь идет про покрасочную камеру в гараже (вроде кустарной мастерской), организовать систему вентиляции описанным выше способом вряд ли получится. Самый простой и дешевый вариант: сделать естественный приток (без вентиляторов) через потолок по всей его длине (или хотя бы по половине, на которой не будет вытяжек). Вытяжка делается в нижней стены, противоположной воротам. Если задняя часть стены общая с другим гаражом, вытяжку можно сделать при помощи воздуховода. Труба проводится от пола, и выводится через потолок вверх.

Вытяжных каналов в идеале должно быть несколько: по 1 каналу в каждом углу, и хотя бы 1 канал по центру гаража. Выше их можно объединить в 1 общую трубу, которая будет идти через крышу на улицу.
