5.14.6. Замена топливного бака
При обнаружении течи топлива из бака рекомендуется заменить бак. Если сетка топливного насоса часто засоряется, снимите и промойте бак.
Удобнее снимать пустой бак, работая на подъемнике, эстакаде или смотровой канаве. Для удаления остатков топлива снимите модуль топливного насоса (см. «Замена топливного насоса») и откачайте топливо через открывшееся отверстие в баке.
Вам потребуются: ключи «на 10», TORX Т25, торцовая головка «на 13», отвертка с плоским лезвием.
|
1. Снизьте давление в системе питания (см. «Снижение давления в системе питания»).
|
|
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
|

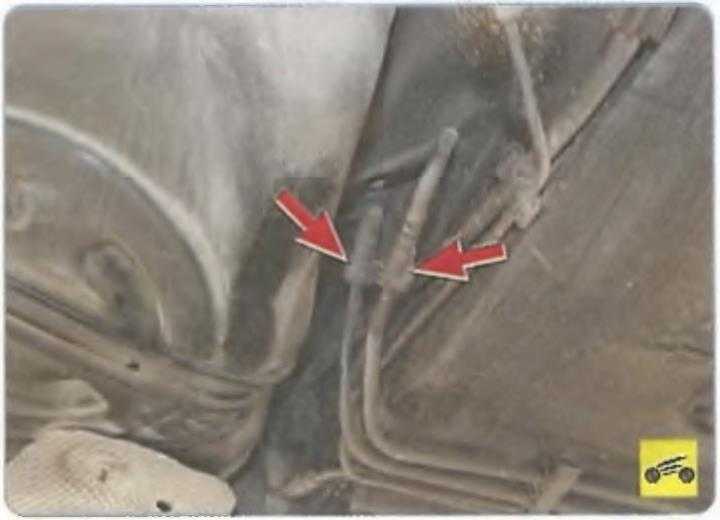

3. Отсоедините от топливного насоса топливопроводы и колодку жгута проводов (см. «Замена топливного насоса»).
|
|
4. Выверните два болта крепления наливной трубы. |
5. Отверните гайку крепления заземляющего провода топливного бака. |
|
6. Надавив на наливную трубу, сдвиньте ее немного вниз. |

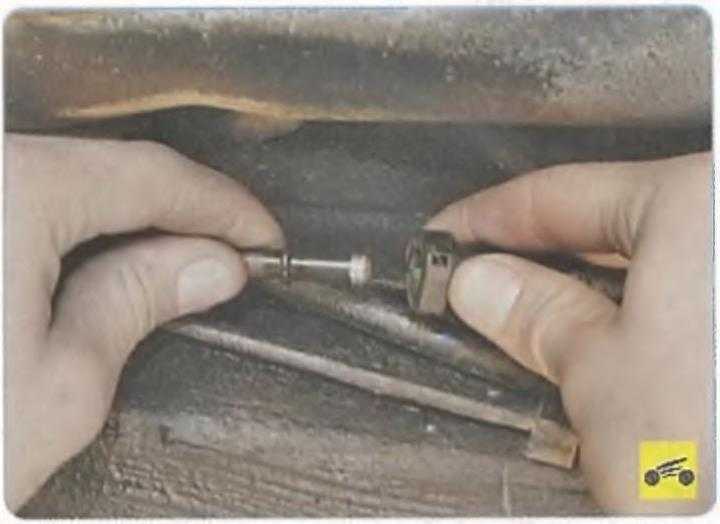

7. Выведите трос привода стояночного тормоза из двух держателей, расположенных на топливном баке… |
|
8. …и одного, расположенного на днище автомобиля. |
9. Отсоедините хомут топливного фильтра от топливного бака. |
|
10. Аккуратно отведите топливный фильтр в сторону. |
11. Сожмите фиксаторы… |
|
12. …и разъедините магистраль адсорбера. |
13. Выверните фиксатор… |
|
14. …и извлеките пистон крепления термоэкрана. |
|
15. Аналогично снимите еще два пистона… |
|

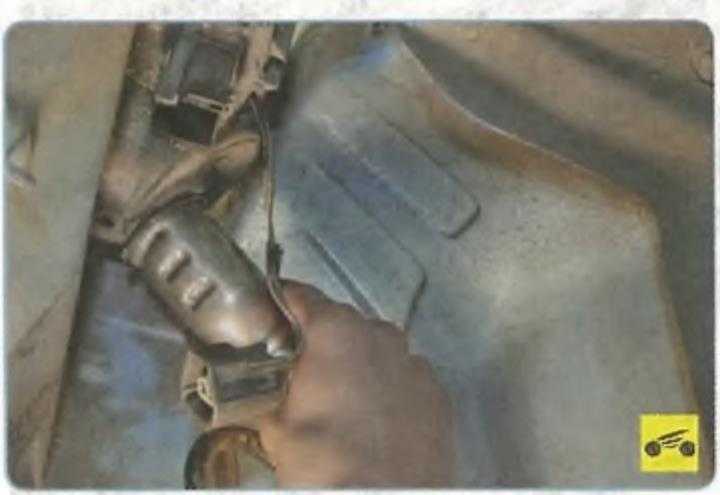

16. …и снимите термоэкран. |
|
17. Отверните гайки крепления приемной трубы к выпускному коллектору (см. «Замена элементов системы выпуска отработавших газов»).
|
|
18. Отверните гайку и болт крепления топливного бака с левой стороны. |
19. Аналогично отверните болт и гайку с правой стороны. |
|
20. Снимите подушки системы выпуска отработавших газов, поверните ее… |
21. …и подвяжите к дополнительной опоре, например, к гидравлической стойке. |
|
ПРИМЕЧАНИЕ Если в системе выпуска отработавших газов уже менялись какие-либо элементы, то можно снять только секцию дополнительного глушителя, а не всю систему целиком. |
|
22. Заведите трос привода стояночного тормоза за топливный бак… |
23. …и снимите бак. |
|
ПОЛЕЗНЫЙ СОВЕТ Снимайте топливный бак с помощником, так как бак довольно тяжелый и имеет неудобную для удерживания форму. |
|
24. Устанавливайте топливный бак в порядке, обратном снятию. |
|
25. Залейте в бак топливо, пустите двигатель и проверьте герметичность всех соединений топливопроводов. |
5.19.7 Замена топливных баков
5.19.6. Замена топливных баков
|
Примечание |
|
Предупреждение |
«Снижение давления в системе питания»
|
2. Для удаления остатков топлива выверните пробку сливного отверстия бака и слейте остатки топлива. |
3. Отсоедините колодку жгута проводов… |
|
4. …отверните гайки крепления трубопроводов подачи и слива топлива… |
5. …и отсоедините трубопроводы от топливного насоса. |
|
6. Ослабьте затяжку хомута и снимите наливной шланг с патрубка топливного бака. |
7. Выверните болты штифтов крепления двух хомутов топливного бака, отведите хомуты в сторону и снимите топливный бак. |
Подбираем краску
Чаще всего, лючок снимают для подбора краски. Это наиболее оптимальный способ при необходимости локальной покраски кузова. Многие пытаются подбирать для своей машины колор по номеру, указанному на шильдике. Но, следует учитывать, что разные автомобили, выпущенные на одном заводе, и выкрашенные в один и тот же цвет, могут иметь разные оттенки. В результате, ваш ремонт будет виден невооруженным глазом.
Именно поэтому, опытные автолюбители рекомендуют снимать лючок, и с его помощью подбирать краску. Существует 2 метода поиска краски:
- Если вы желаете подобрать краску самостоятельно, то проще всего сделать это по каталогу. Для этого, нужно взять лючок и визуально сравнивать его с похожими образцами. Выбирают наиболее подходящий по цвету образец. Этот способ не слишком надежен. Достаточно велик риск ошибки. Поэтому, перед окраской нанесите колор на любую металлическую пластинку, и после высыхания сравните, насколько выбранный цвет подходит;
- Все чаще используют для подбора цвета специализированное компьютерное оборудование. Для этого лучше всего обращаться в специализированные центры. Процесс заключается в сканировании покрытия, и подборе цвета по базе.
Статья по теме «Как узнать номер краски автомобиля по VIN коду».Заключение
. Лючок бензобака может сниматься очень мудрено, но при этом, информации об этой работе крайне мало. Поэтому, вопрос, как снять лючок бензобака, не редок. Нужно помнить, что практически у всех моделей автомобилей эта процедура различается.
Система вентиляции топливного бака (бензобака) автомобилей ВАЗ 2108, 2109, 21099 и их модификаций
Автомобили ВАЗ 2108, 2109, 21099 с карбюраторным двигателем оборудованы системой вентиляции топливного бака.
Она входит в состав системы питания. Система вентиляции бензобака необходима для предотвращения возникновения в нем избыточного давления, которое создают образующиеся здесь пары топлива (особенно при высокой температуре летом или сильном раскачивании автомобиля при движении).
Принцип действия системы вентиляции бензобака
Через две дренажные трубки, расположенные в топливном баке пары топлива, создающие избыточное давление в баке, по шлангу попадают в сепаратор. В нем они конденсируются, и образовавшийся бензин стекает обратно в топливный бак. Пары топлива удаляются через двухходовой клапан, соединенный шлангом с сепаратором.
Элементы системы вентиляции топливного бака автомобилей ВАЗ 2108, 2109, 21099
— Дренажные трубки внутри бака
Две дренажные трубки вставлены одна в другую, их концы расположены по краям топливного бака, для предотвращения вытекания топлива при поворотах автомобиля. Они имеют общий вывод на дренажный шланг к сепаратору.
— Сепаратор паров бензина
Герметичный пластмассовый бачок, установленный в задней правой части автомобиля на кронштейне. Соединен шлангами с топливным баком и двухходовым обратным клапаном. Служит для конденсации паров топлива поступающих в него из бака. Вместимость 7 литров. Конденсат бензина из сепаратора сливается обратно в топливный бак, пары через двухходовой клапан удаляются в атмосферу.
— Двухходовой обратный клапан
Расположен возле заливной горловины топливного бака. Соединен шлангом с сепаратором. Обратный клапан двойного действия: запускает атмосферный воздух в бензобак и при повышении в нем давления паров топлива, выпускает их в атмосферу.
Неисправности системы вентиляции бензобака
— Поломка обратного двухходового клапана
— Засорение шлангов
— Повреждение сепаратора
Результатом отказа клапана или засорения шлангов будет превышение давления в баке выше нормы, что может привести к его деформации, повреждению шлангов и сепаратора. В результате возможно появление течи топлива, появлению устойчивого запаха бензина как в салоне автомобиля, так и возле него.
Примечания и дополнения
— На впрысковом двигателе 2111 автомобилей ВАЗ 21083, 21093, 21099 вместо системы вентиляции топливного бака имеется система улавливания паров топлива. Она аналогична системе вентиляции, но в дополнение имеет адсорбер с клапаном, который впитывает пары топлива и по команде блока управления (продувка адсорбера) отправляет их на дожигание обратно в двигатель. Это позволяет не выбрасывать токсичные пары в атмосферу и соблюдать определенные нормы токсичности.
Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, в Одноклассниках — Twokarburators OK и в Яндекс Дзен — Twokarburators DZ
— ГРМ, что это и для чего?
— Не работает система холостого хода карбюратора Солекс
— Схема системы охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099
— Система выпуска отработавших газов карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099
— Система вентиляции катера карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099
— Выпускная система карбюраторных ВАЗ 2108, 2109, 21099
сколько литров бензобак ваз 2109 инжектор
а реально на 2109 впихнуть бак побольше?ездит, тому проще воткнуть газ))))) вроде на всех ладах бак 43 литра, начиная с восьмерки заканчивая приорой. только не знаю сколько на калине, но Где можно купить глушитель для ВАЗ 21041 инжектор на территории Москвы?по идее 43 литра. а на сколько хватит это кто скажет? смотря где и как ехать Йало. на 500км -50 Серость. Форум > Ремонт ВАЗ 2108, 2109, 21099 и их аналогов > Ремонт двигателя и КПП > Инжектор и все, что с ними связано >.для проверки заливается полный бак, катаешься, снова заливаешь бак под завязку! то сколько влезло — это твой расход на тот пробег за который ты спалил этот На сколько литров бак ВАЗ 2109 ? Переделать вазкарбюратор на инжектор: ЭТАП 3 или ЗаменаБензобак ВАЗ инжекторПриора гранта купить в система питания инжекторного двигателя автомобиля ваз 2107. Как заправить полный бак Ваз 2109 и чем плохо ездить с пустым баком.Топливные насосы инжекторных двигателей располагаются в бензобаке и для их нормальной и надежной эксплуатации необходимо не менее 5 литров бензина в баке. 43 литра ровно. плюс хайло еще пару литров.Если точно знать объем бака, нужно слить до конца бензин. потом наливать емкостью литровой или 3-х литровой какой удобней. после каждой залитой банки смотреть на прибор. сколько показывает по шкале. так наливать пока не Руководство по эксплуатации и ремонту ВАЗ 2109.Топливный бак и топливопроводы: 1 фильтр тонкой очистки топлива 2 шланг подвода топлива к топливному насосу 3 топливный насос 4 обратные клапаны 5 шланг слива топлива от карбюратора 6 Описание топливного бака автомобилей ВАЗ 2108, 2109, 21099. На переднеприводных автомобилях ВАЗ топливный бак расположен под днищем автомобиля (под задним сиденьем).Вместимость сепаратора 7 литров. Ну пральна. Рукав-то длинный, у 08-09 короче. 2004-10-07 14:56. этож сколько его надо намотать, чтоб 4 литра влезлоНе так давно я менял бензонасос (естественно со снятием бензобака).
Бензобак Лада Приора (ВАЗ 2170, 2171, 2172)
| При обнаружении течи топлива из бака замените бак. Если часто засоряется сетка топливного насоса, снимите и промойте бак. |
| Если обнаружена течь по линии стыка верхней и нижней частей бака, эти места можно пропаять (это рекомендуется делать в специализированных мастерских). Для этого вылейте остатки бензина, тщательно промойте и просушите бак. Затем место течи запаяйте мягким припоем. |
ВниманиеПаять можно только тщательно промытый и просушенный бак, не содержащий паров бензина, иначе при пайке пары могут воспламениться.Для промывки топливного бака используйте моющие средства «Лобомид», МС или МЛ. Чтобы удалить остатки моющего средства, промойте и пропарьте бак струей горячей воды
Тщательно просушите бак.
| Снимать удобнее пустой бак, работая на подъемнике, эстакаде или осмотровой канаве. |
| Вам потребуются: ключи «на 10», «на 13», отвертки с плоским и крестообразным лезвиями. |
| 1. Снизьте давление в системе питания (смотрите «Понижение давления в топливной системе»). |
| 2. Отсоедините провод от клеммы «минус» аккумулятора. |
| 3. Отсоедините топливопроводы от топливного насоса (смотрите «Топливный насос»). |
| 4. Установите автомобиль на подъемник или осмотровую канаву. |
|
|
|
|
|
|
| Наливную трубу топливного бака в случае необходимости можно снять с автомобиля следующим образом. |
| 17. Снимите пробку с горловины наливной трубы (смотрите «Заправка автомобиля бензином»). |
|
| 20. Снимите наливную трубу с автомобиля, вынув ее верхний конец из облицовки горловины наливной трубы. |
|
|
|
|
|
| 27. Устанавливайте топливный бак и все снятые детали в порядке, обратном снятию. |
Перед установкой топливного бака осмотрите хомуты его крепления. Ржавые или треснувшие в месте сварного шва хомуты замените новыми
Обратите внимание: хомуты разные (левый 1 и правый 2)
ДвигательСравнение двигателей 21126 и 21124Неисправности двигателяКомпрессия в цилиндрахКожух двигателяБрызговик двигателяУстановка поршня в ВМТ такта сжатияРемень газораспределителяОпоры двигателяПрокладка крышки ГБЦЗамена прокладки ГБЦЗамена маслосъёмных колпачковСальники распредвалаПередний сальник коленвалаЗадний сальник коленвалаПрокладка масляного картераУплотнительные колца впускного коллектораПрокладка коллектораМаховикРаспределительные валыГидротолкателиПоломки гидротолкателейРемонт ГБЦПритирка клапановМонтаж двигателяРазборка двигателяРемонт двигателяСборка двигателяСистема смазкиМасляный насосРемонт масляного насосаСистема охлажденияПоломки системы охлаженияРасширительный бачокВентилятор радиатораРадиаторВодяной насосТермостатТопливная системаДавление в топливной системеПонижение давления в топливной системеВоздушный фильтрТопливный насосРемонт топливного насосаБензобакДроссельный узелРегулятор холостого ходаТопливная рампаФорсункиТрос дроссельной заслонкиСистема улавливания паров топливаВыхлопная системаПодушки подвески выхлопной системыЗамена глушителяЗамена дополнительного глушителяКоллектор глушителяТермоэкраны глушителя
Бензобак ларгус как снять
Снятие и разборка топливного модуля
Снимаем топливный модуль при выходе из строя любого из его элементов. Замену топливного насоса, сетчатого фильтра или датчика указателя уровня топлива показываем для возможности ремонта в дорожных условиях и в отсутствии оригинальных запасных частей.
В салоне автомобиля поднимаем подушку сиденья второго ряда.
Поднимаем пластмассовую крышку и отводим от лючка ковровое покрытие.
Вынимаем крышку лючка топливного бака и отводим ее в сторону.
Шлицевой отверткой отжимаем фиксатор…
…и отсоединяем колодку проводов от крышки топливного модуля. Далее следует сбросить давление в системе питания. Для этого пускаем двигатель. Он, проработав несколько секунд, остановится из-за недостатка топлива. Давление в системе при этом будет сброшено. Выключаем зажигание.
Сжав фиксаторы наконечника топливной трубки, снимаем его со штуцера крышки топливного модуля. Топливный модуль фиксируется в баке прижимным кольцом, навернутым на горловину бака. Для отворачивания прижимного кольца модуля проще всего воспользоваться монтажной лопаткой.
Упираясь во впадины отверстия, выполненного в панели пола кузова, монтажной лопаткой толкаем кольцо за выступы против часовой стрелки. Возможно, процедуру придется повторить несколько раз, упираясь в разные выступы по окружности кольца. А при сборке, заворачивая кольцо, это надо сделать обязательно.
Снимаем прижимное кольцо. На снятом баке отвернуть прижимное кольцо поможет простое приспособление, согнутое из металлического прутка в виде скобы.
Приспособление для отворачивания прижимного кольца
Вынимаем топливный модуль из бака, выводя поплавок датчика указателя уровня топлива из отверстия в топливном баке.
Вынимаем резиновое уплотнительное кольцо топливного модуля. Сливаем остатки топлива из топливного модуля в заранее подготовленную емкость. Закрываем отверстие в топливном баке плотной бумагой или полиэтиленом. Дальнейшая разборка топливного модуля не предусмотрена. Разработчиками автомобиля предполагается замена всего модуля при выходе из строя любой из его составных частей. Однако, в чрезвычайных обстоятельствах можно очистить сетчатый фильтр на входе в топливный насос, заменить датчик указателя уровня топлива или топливный насос.
Отсоединяем колодку проводов датчика указателя уровня топлива от разъема на внутренней стороне крышки топливного модуля.
Освобождаем фиксатор датчика указателя уровня топлива.
Снимаем датчик указателя уровня топлива.
Отверткой освобождаем три фиксатора стакана…
…и снимаем стакан с корпуса фильтра.
Соединение канала регулятора давления топлива уплотнено резиновым кольцом.
В стакане установлены регулятор давления топлива 1 и противодренажный клапан 2.

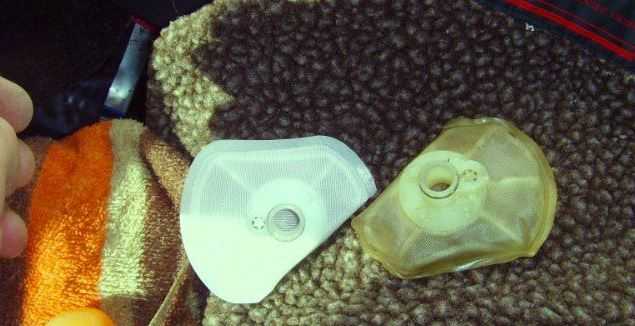

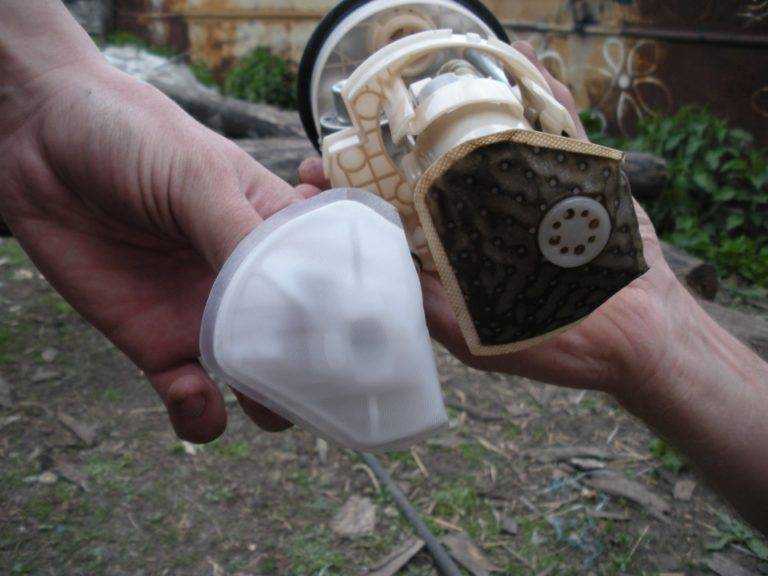

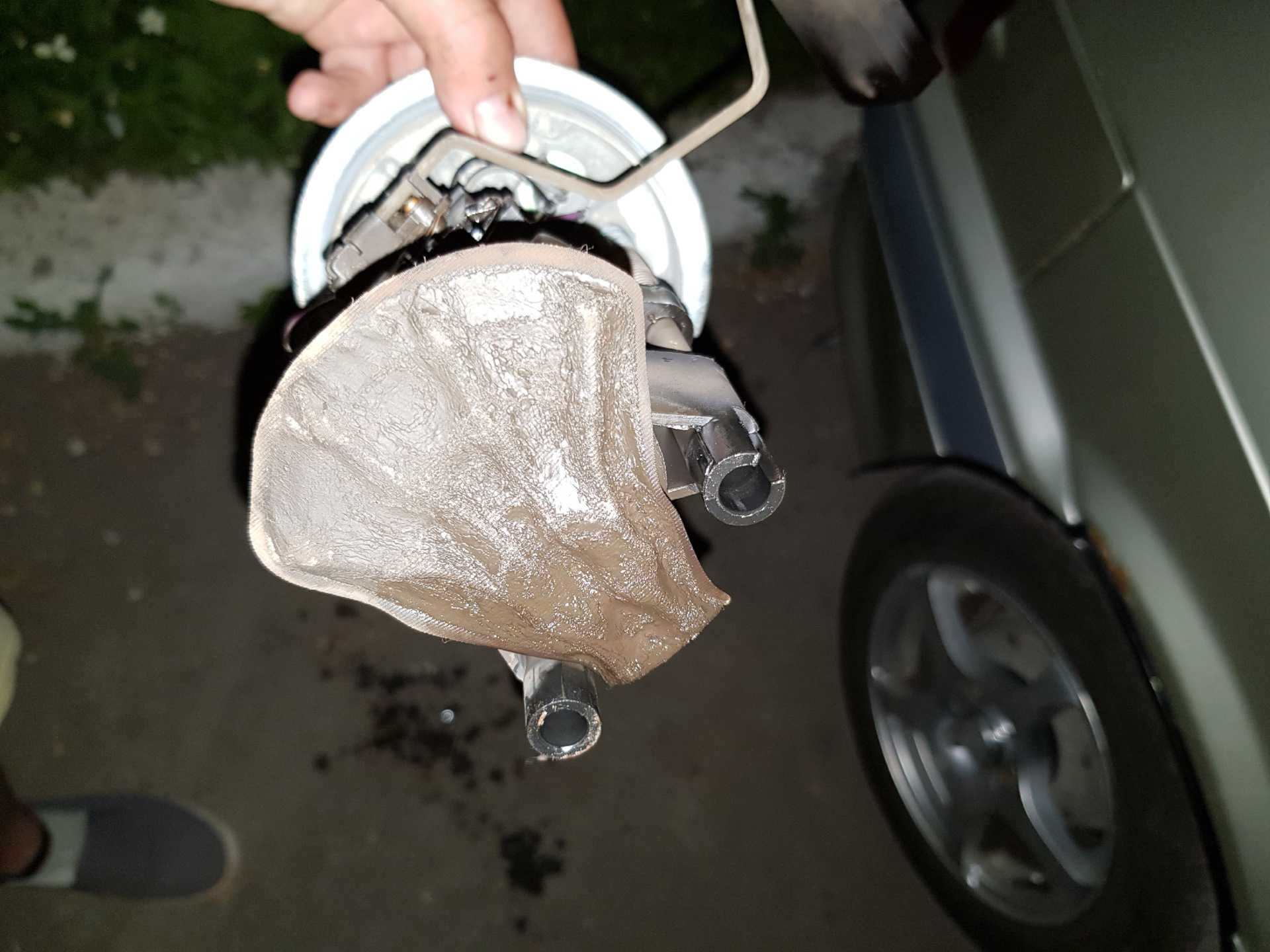

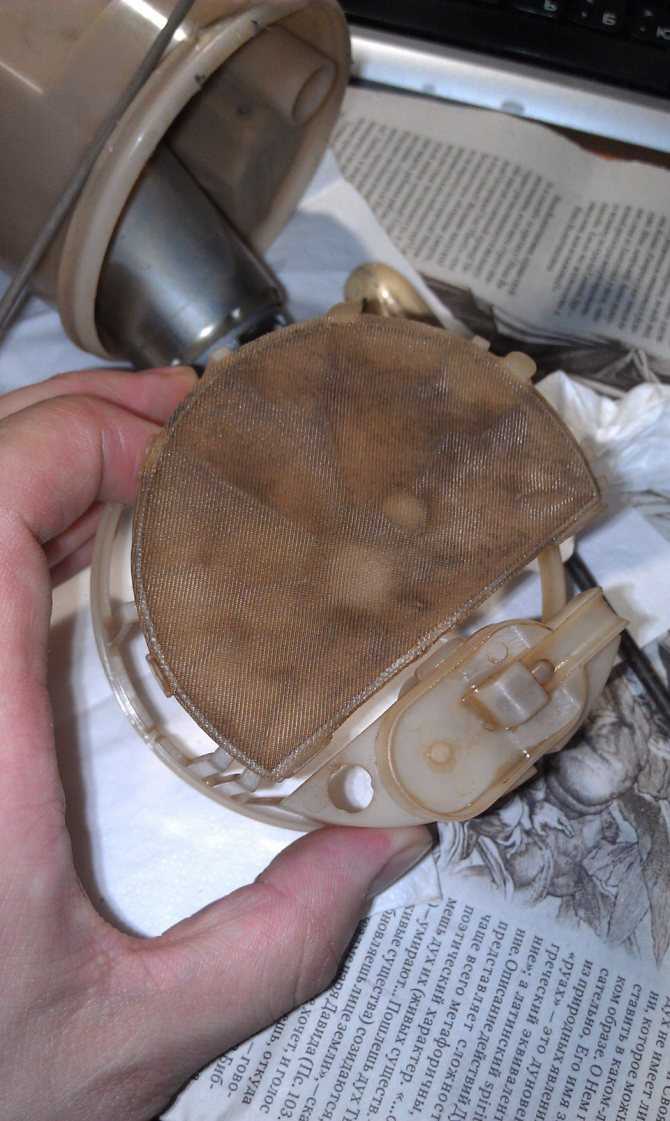

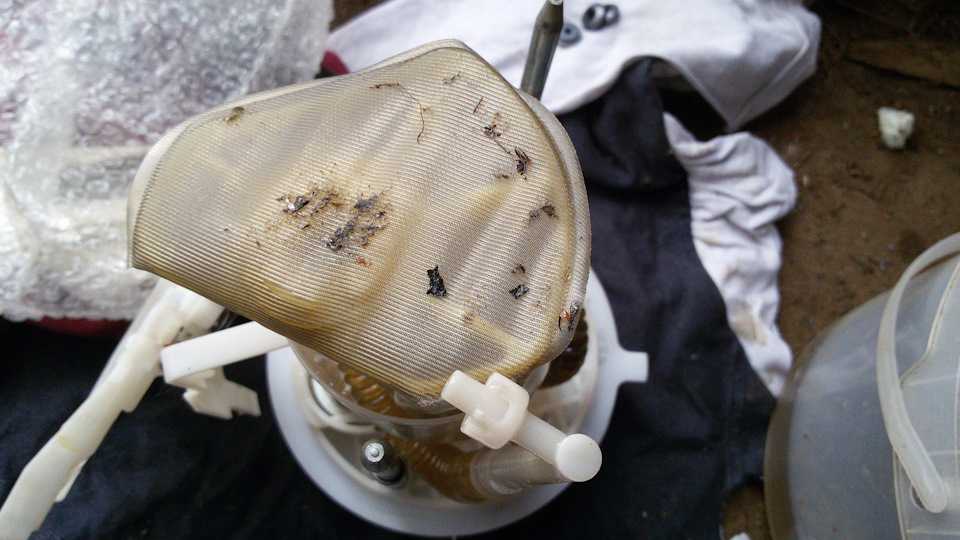

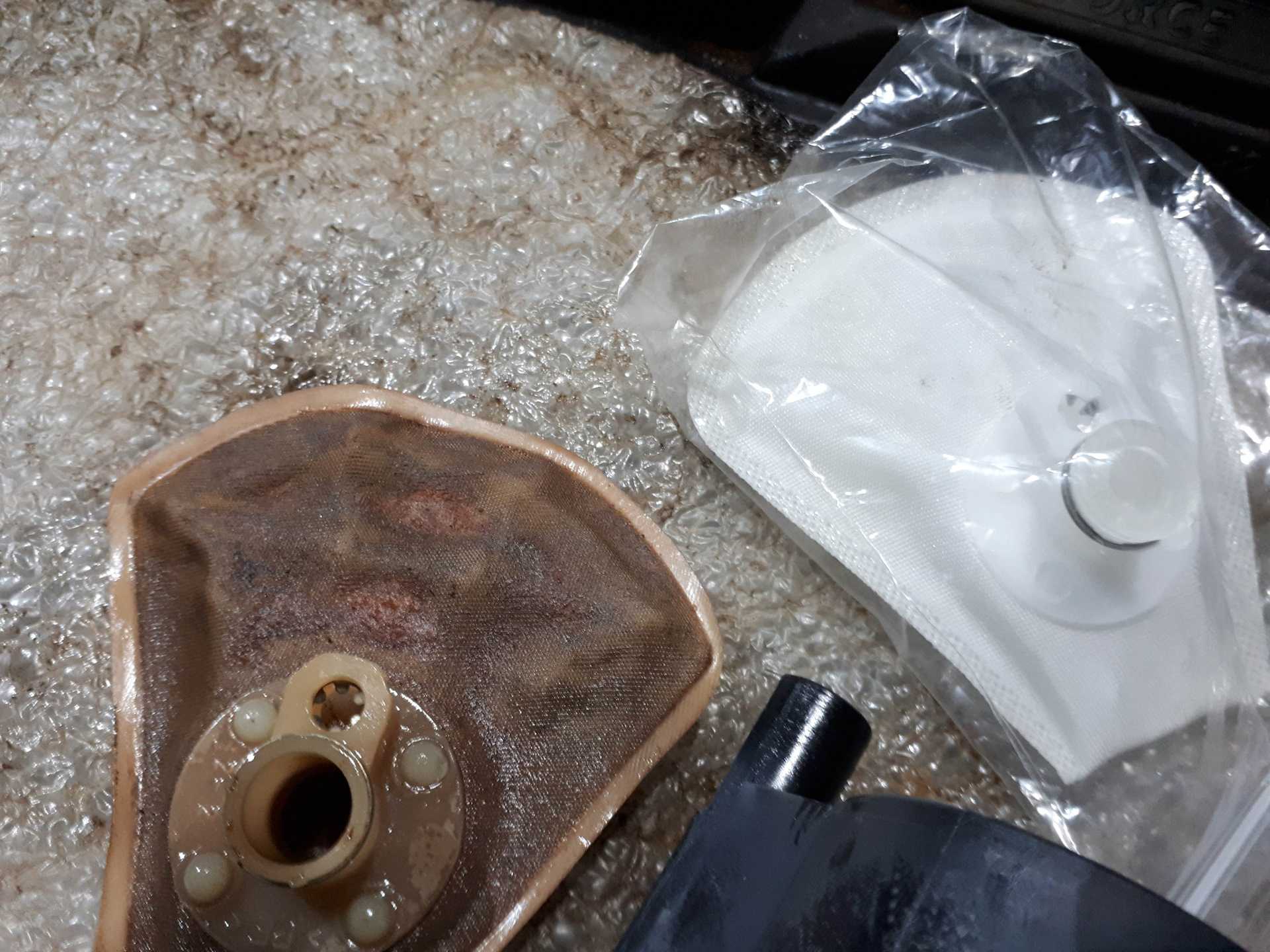

Потянув, снимаем с топливного насоса сетчатый фильтр. Теперь его можно промыть или заменить.
Отверткой отжимаем фиксатор крышки топливного модуля…
…и отводим крышку.
Снимаем пружину с направляющей.
Отсоединяем колодку проводов топливного насоса от разъема на внутренней стороне крышки топливного модуля.
Вынимаем топливный насос из гнезда в корпусе топливного фильтра. Нагрев пластмассовую гофрированную трубку на патрубке насоса струей кипящей воды из чайника…
…снимаем трубку с патрубка насоса. Сборку и установку топливного модуля проводим в обратной последовательности.
Перед установкой модуля контролируем правильность расположения уплотнительного кольца на отбортовке горловины бака. Аккуратно, чтобы не сдвинуть уплотнительное кольцо, устанавливаем модуль в бак.
При установке ориентируем топливный модуль так, чтобы стрелка 2 на его крышке располагалась напротив стрелки 1 на баке. Надавив сверху вниз на крышку модуля, наворачиваем прижимное кольцо на горловину бака до тех пор, пока крышка модуля не будет плотно прижата к горловине. Затем доворачиваем прижимное кольцо до положения, при котором стрелка 3 на кольце расположится напротив стрелок 1 и 2. Наконечник топливной трубки надеваем на штуцер крышки модуля до щелчка пружинных фиксаторов наконечника. После установки модуля включаем зажигание и проверяем герметичность соединений. При установке крышки лючка топливного бака ориентируем ее так…
…чтобы стрелка 1 на крышке расположилась напротив паза 2, выполненного в панели пола кузова.
Полезные советы
Предвидя холода, лучше загодя позаботиться о предотвращении проблемы примерзания элементов, приводящей к невозможности открытия лючка. Обработка петель и запорного механизма силиконовой смазкой поможет препятствовать воздействию конденсата на детали. Резиновые уплотнители лучше обрабатывать после каждой мойки автомобиля, сезонность при этом значения не имеет. В экстренных случаях силиконовую смазку заменит несколько капель моторного масла, образующего на поверхностях защитную плёнку.
Что не следует делать, когда лючок не поддаётся, так это применять по отношению к хрупкой конструкции грубую силу, поскольку таким образом можно скорее увеличить масштабы бедствия.
Есть модели авто, в которых лючок бензобака не открывается, когда двигатель заведён, а ключ в замке зажигания. При таких обстоятельствах требуется заглушить мотор и достать ключ, чтобы крышка открылась.
В любом случае, изначально необходимо разобраться, в чём именно дело, какие элементы мешают корректной работе механизма и уже, зная виновного в лицо, принимать соответствующие меры по устранению проблемы открытия лючка.
Промывка бензобака ВАЗ 2110
Последовательность промывки бака
Для очищения бензобака необходимо произвести следующие манипуляции:
- Бензобак снимается с ВАЗ 2110 так, как это описано выше. После этого необходимо слить из бензобака весь оставшийся в нём бензин.
- Теперь необходимо промыть бак. Для этого в него заливается любое моющее средство. Подойдёт даже бытовая жидкость для мытья посуды, разведённая в воде.
- После заливки жидкости баку необходимо дать постоять хотя бы полчаса.
- По истечении этого времени моющая жидкость сливается, а бак промывается чистой водой.
После слива моющей жидкости бак ВАЗ 2110 промывается чистой водой
Моющий состав PROLINE J.C. оптимален для промывки бензобака ВАЗ 2110
Устройство топливного бака
Основная функция топливного бака — хранение определённого объёма горючего. При этом всё должно быть организовано так, чтобы вероятность возникновения пожароопасной ситуации сводилась к минимуму.
На автомобилях ВАЗ топливный бак размещён под задними сиденьями. За счёт такого размещения при серьёзных ДТП и переворачивании машины бак в большинстве случаев остаётся неповреждённым. Топливные баки ВАЗ изготовлены из листовой освинцованной стали. Благодаря тонкому слою свинца, защищающего от коррозии, ресурс бака заметно увеличивается. Снаружи топливный бак покрыт тёмной эмалью.
Топливный бак, покрытый тёмной эмалью, надёжно защищён от коррозии
На кузове автомобиля бак надёжно зафиксирован с помощью гибких и прочных хомутов пластинчатого типа. Под хомуты обязательно ставятся резиновые прокладки, обеспечивающие более плотное соединение.
Пластинки крепления бака очень гибкие и прочные
Бензин заливается через горловину с правой (по ходу движения) задней стороны кузова. Она закрывается крышкой с резьбой.
Горловина бака ВАЗ 2115 закрыта плотной крышкой
Основные элементы топливного бака
Горловина через заливной шланг соединяется с полостью бака. Две другие трубки интегрированы с семилитровым сепаратором, установленным вне бака и предназначенным для улавливания паров бензина. Сепаратор в результате износа может разойтись по шву, и бензин начнёт вытекать. Его можно заменить без демонтажа бака. Более того, временно можно замазать шов сепаратора бензостойким герметиком.
Бачок сепаратора вмещает семь литров топлива
Чтобы не снимать сепаратор (надо демонтировать бампер, заливную трубку), опытные автовладельцы просто отсоединяют шланги элемента и ножницами по металлу вырезают его. На место сепаратора устанавливается инжекторный фильтр тонкой очистки топлива, выполняющий аналогичные функции.
Вместо сепаратора можно установить фильтр тонкой очистки топлива
Некоторые сепараторы оснащены клапаном двойного действия, минимизирующим утечку топлива. Клапан впускает и выпускает пары бензина. Попав в бак, пары конденсируются и тем самым снижают расход топлива.
Топливная система автомобиля ВАЗ 2112 довольно проста
На баке автомобилей ВАЗ, произведённых после 2000 г., установлен датчик уровня топлива (ДУТ), регулирующий количество бензина в баке и посылающий данные на электронный блок управления (ЭБУ). Датчик фиксируется через резиновую прокладку и легко снимается через заднее сиденье.
Датчик уровня топлива устанавливается на все модели ВАЗ , выпущенные после 2000 г
Снятие топливного бака ВАЗ-2109
Перед началом работы отсоедините провод от клеммы «–» аккумуляторной батареи.
Рекомендуется снимать топливный бак с помощником.

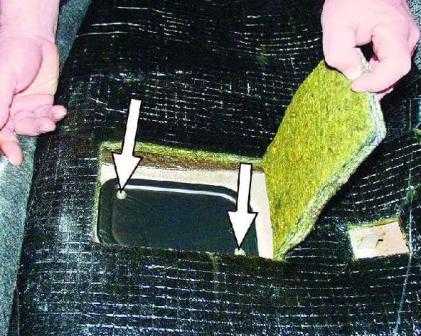

1. Откиньте подушку заднего сиденья и отверните вырезанную часть шумоизоляции.
2. Отверните два винта крепления крышки люка.
3. Снимите крышку люка с резиновой прокладкой

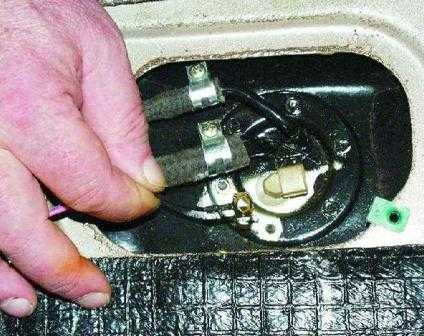

4. Отсоедините колодку с проводами от датчика уровня топлива.
5. Отверните гайку крепления датчика, под которой закреплен провод «массы»
6. Снимите провод со шпильки. Остальные операции проводят под днищем автомобиля
7. Ослабьте затяжку хомута.
8. Отсоедините шланг от наливной трубы.

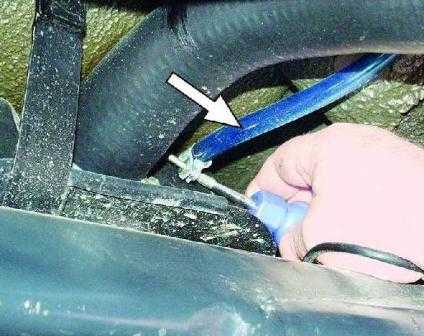

9. Ослабьте затяжку хомута и отсоедините шланг выпуска воздуха от штуцера на топливном баке
10. Ослабьте затяжку хомута и отсоедините шланг сепаратора от штуцера на топливном баке.
11. Ослабьте затяжку хомутов и отсоедините шланги от топливопроводов.

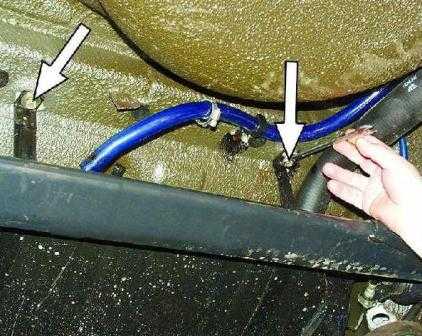

12. Придерживая бак, отверните два болта хомутов крепления бака.
13. Отведите хомуты вниз, поддерживая при этом бак.
Хомут с левой стороны отогните за трубу резонатора.
14. Опустите вниз передний конец бака и снимите его с автомобиля.
Слейте из бака остатки бензина.
15. Отверните пять оставшихся гаек крепления датчика и выньте датчик указателя уровня топлива из бака.
Датчик уровня топлива
16. Снимите прокладку датчика
17. Осмотрите бак по линии стыка верхней и нижней частей.
Если обнаружите течь, вылейте остатки бензина, тщательно промойте и высушите бак.
Затем запаяйте место течи мягким припоем.
Если надо, подклейте оторванные резиновые прокладки на баке
Паять можно только тщательно промытый бак, не содержащий паров бензина. Иначе при пайке пары могут воспламениться.
Для промывки топливного бака используйте моющие средства: «Лабомид», «МС» или «МЛ».
Чтобы удалить остатки моющего средства, промойте и пропарьте бак струей горячей воды.
Тщательно высушите бак.
18. Подсоедините омметр к контактам датчика и проверьте сопротивление датчика при трех положениях поплавка.
В крайнем нижнем положении (пустой бак) сопротивление должно быть 315–345 Ом, в среднем положении (бак заполнен наполовину) – 108–128 Ом, в крайнем верхнем положении (полный бак) – не более 7 Ом.
Если сопротивление отличается от указанного, замените датчик
19. Промойте загрязненный фильтр.
Встряхните поплавок. Если в нем есть бензин, то поплавок негерметичен. Рекомендуем заменить поплавок.
20. Для замены хомутов крепления бака выньте их из кронштейнов на кузове и установите новые.
21. Соберите и установите топливный бак в обратном порядке.
Перед установкой бака уберите внутрь кузова провода датчика уровня топлива
Как определить неисправность бензонасоса
Как бы то ни было, но большинство признаков указывающих на неисправность бензонасоса могут свидетельствовать о неполадках в других системах и узлах машины. Троит автомобиль – может свечи, может зажигание, может какой-то датчик барахлит. Посторонние шумы в моторе – вообще могут быть вызваны разнообразными поломками. Даже когда мотор глохнет сразу же после запуска, грешить только на бензонасос не получится. К примеру, без показаний датчика положения коленвала, ЭБУ может остановить работу насоса, что является вполне себе штатной реакцией автомобиля на такую проблему. И даже снижение давления в системе, может быть вызвано нарушениями герметичности топливных магистралей, поломками перепускного клапана и другими сбоями.
Что можно сделать сразу же? В первую очередь, вы можете проверить работу бензонасоса перед запуском двигателя. Для этого, откройте крышку топливного бака и попросите кого-нибудь включить зажигание, не запуская стартер. В первые секунды после включения зажигания, вы должны услышать специфический шум работы бензонасоса. Если же он отсутствует, вероятнее всего, насос придется менять, хотя возможно, причина отказа в электроснабжении устройства.
Замер давления в топливной рампе, это еще один способ проверки бензонасоса. Нормальные показатели давления, как и правильную процедуру установки манометра, нужно смотреть в документации к вашему авто.
Чаще всего, в современных автомобилях при выходе из строя бензонасоса, производится его замена. Но спешить с этим не стоит. Возможно, причиной сбоев является не сам бензонасос, а например, фильтр грубой очистки, который попросту забился. В этом случае, поможет банальное очищение этой сеточки и ничего менять не понадобится. Так же стоит проверить проводку, предохранитель, а так же реле бензонасоса, возможно причина отказа устройства, кроется именно здесь. Опять-таки, проверка топливных магистралей, перепускного клапана, а то и самих форсунок, тоже будет не лишней.
Замена топливного бака и его наливной трубы Ford Focus 3
При обнаружении течи топлива в баке замените бак, так как он отформован из специальной пластмассы и ремонту не подлежит, Если часто засоряется сетка топливного насоса, снимите и промойте бак.
ПОЛЕЗНЫЙ СОВЕТ Удобнее снимать пустой бак, работая на подъемнике, эстакаде или смотровой канаве. Для удаления остатков топлива после отсоединения от патрубка бака соединительного шланга наливной трубы (см. ниже пп. 7 и откачайте топливо через открывшееся отверстие в баке. ПРИМЕЧАНИЕ Работа показана на примере автомобиля с двигателем 1,6 л Duratec Ti-VCT. На автомобиле с двигателем 2,0 л Duratec Ti-VCT работа выполняется аналогично. Вам потребуются: ключи «на 10», TORX Т20 и ТЗО, торцовая головка «на 13», пассатижи с тонкими губками, отвертка с плоским лезвием. 1. Снизьте давление в системе питания.
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
4. . отсоедините от трубопроводов нагнетающий и сливной шланги топливного насоса.
6. . отсоедините трубопроводы от адсорбера системы улавливания паров топлива.
7. Ослабьте затяжку хомута крепления соединительного шланга наливной трубы к патрубку топливного бака.
8. . и отсоедините шланг от патрубка, одновременно сняв со шланга хомут, чтобы не потерять его.
9. Отверните две гайки крепления термоэкрана трубы дополнительного глушителя к хомуту крепления топливного бака.
10. Аккуратно отогните край термоэкрана вниз, сняв его со шпилек хомута.
11. Выверните два винта крепления защитного щитка к лонжерону.
13. Установите под бак надежную опору.
14. Выверните один болт крепления хомута топливного бака к основанию кузова в его передней части.
15. . два болта в задней части.
16. . и немного опустите бак вниз, чтобы открылся доступ к его верхней поверхности.
17. Отсоедините от модуля топливного насоса колодку жгута проводов, сжав ее фиксаторы.
19. . ослабьте хомут крепления к штуцеру бака воздухоотводящей трубки наливной трубы, сдвиньте хомут по шлангу.
20. . отсоедините шланг от штуцера, уберите опору и снимите топливный бак.
21. Установите топливный бак в порядке, обратном снятию. 22. После присоединения трубопроводов и жгута проводов топливного насоса залейте в бак бензин, пустите двигатель и проверьте герметичность всех соединений трубопроводов. Если нужно снять наливную трубу топливного бака, выполните следующее. 1. Снимите правое заднее колесо и установите автомобиль на надежную опору. 2. Снимите правый задний подкрылок.
3. Выверните винты крепления наливной трубы топливного бака к боковине кузова.
4. . и к правому заднему лонжерону.
5. Извлеките воздухоотводящую трубку из держателя на наливной трубе.
6. Ослабьте затяжку хомута крепления соединительного шланга наливной трубы к патрубку топливного бака.
7. . и отсоедините шланг от патрубка, одновременно сняв со шланга хомут, чтобы не потерять его.
8. Отведите наливную трубу в сторону и извлеките горловину трубы из уплотнителя крышки ее люка. 9. Снимите поперечину задней подвески, а затем наливную трубу. ПРИМЕЧАНИЕ Снятие поперечины задней подвески необходимо потому, что при установленной поперечине наливную трубу невозможно пропустить через зазор между поперечиной и кузовом.
10. Установите детали в порядке, обратном снятию.
Источник
Снятие топливного бака двигателя 1,6 (8V)
Лада Ларгус. Снятие топливного бака двигателя 1,6 (8V)
Топливный бак снимаем для промывки или для замены. Работу выполняем на смотровой канаве или эстакаде при пустом баке.
. сжав фиксаторы наконечника трубки адсорбера, отсоединяем наконечник от трубки топливного бака.
Аналогично отсоединяем наконечник трубки подвода топлива к топливной рампе от другой трубки топливного бака. Открыв крышку лючка топливного бака.
. ключом Torx T-20 отворачиваем два самореза крепления наливной горловины.
Головкой «на 10» отворачиваем гайку крепления «массового» провода в колесной арке правого заднего колеса.
Снимаем наконечник провода со шпильки.
Головкой «на 10» ослабляем затяжку гайки крепления кронштейна наливной трубы к кузову. Снимаем подушки подвески системы выпуска отработавших газов с кронштейнов кузова и отсоединяем приемную трубу от выпускного коллектора (см.
«Снятие системы выпуска отработавших газов»).
Отводим систему выпуска к левой стороне автомобиля и подставляем под приемную трубу упор.
Крестообразной отверткой выворачиваем винты трех пистонов 1 крепления теплозащитного экрана. Пассатижами отворачиваем гайку 2 крепления теплозащитного экрана.
…и снимаем теплозащитный экран.
Выводим тросы стояночного тормоза из держателей на топливном баке.
Устанавливаем регулируемый упор под топливный бак, подложив деревянный брусок чтобы не повредить бак.
Головкой «на 13» отворачиваем болт заднего крепления топливного бака…
… и болт переднего крепления.
Высокой головкой «на 13» отворачиваем две гайки (по одной с каждой стороны) бокового крепления топливного бака.
Немного опустив топливный бак, заводим за него тросы стояночного тормоза.
Опускаем топливный бак на регулируемом упоре и снимаем его. Устанавливаем топливный бак в обратной последовательности.
Залив в бак топливо, включаем зажигание и проверяем герметичность соединений топливной магистрали.
Советы и рекомендации
В том случае, когда бензобак сильно загрязнен, чистка или замена сетки бензонасоса будет являться всего лишь временной мерой, причем скорость последующего загрязнения сеточки не будет сильно зависеть от качества заправляемого топлива. В подобной ситуации необходимо снимать и промывать не только сетку, но и бензобак.
Помните, чистка сетки бензонасоса или замена самого насоса в топливном баке является ответственной процедурой, которая предполагают работу с топливной аппаратурой и легковоспламеняющимся горючим. Соблюдайте технику безопасности! Если ранее вы самостоятельно не осуществляли снятие бензонасоса, не имеет достаточного опыта и не уверены в своих силах, тогда лучше обратиться к специалистам.
Для поддержания чистоты сеточки бензонасоса старайтесь не опускать уровень топлива в бензобаке ниже ½ без необходимости. Грязь и отложения, которые забивают сетку, обычно находятся в самом низу и затягиваются бензонасосом в последнюю очередь.
Как определить забит ли топливный фильтр
Фильтры грубой очистки (ограничительные сетки) предназначены для улавливания наиболее крупных частиц. Их устанавливают на горловине топливного бака, заборнике, впускном штуцере или непосредственно в топливном насосе. Дизельные моторы дополнительно оборудуют отстойниками, которые улавливают не только загрязнения, но и конденсат.
Признаками засорения топливного фильтра грубой очистки являются нестабильная работа двигателя, его выключение без желания водителя и проблемы с запуском. В процессе защитная сетка может частично очиститься самопроизвольно, что позволит завести машину, но эффекта хватит ненадолго.
