Как прокачать сцепление на ниве 2121

Снятие, замена, установка коленвала и его вкладышей

Симптомы: педаль сцепления стала мягкой и периодически проваливается.

Возможная причина: в гидропривод сцепления попал воздух.

Инструменты: эластичная трубка, емкость, набор ключей.

Примечание. Следует проверить надежность крепления соединений, наличие в трубках трещин или подтекания в соединениях. Также воздух может проникать через уплотнительные кольца главного или рабочего цилиндров.

1. Проверьте уровень тормозной жидкости в бачке гидропривода и доведите его до нормы, если это необходимо.

2. Наденьте на штуцер рабочего цилиндра шланг и прогрузите в емкость с тормозной жидкостью.

Примечание. Конец шланга подкачки должен постоянно находиться в жидкости.

3. Открутите примерно на четверть оборота штуцер. После этого резко нажмите и плавно отпустите педаль, пока не заметите, что воздушные пузырьки перестали выделяться из шланга.

4. Надавив на педаль, закрутите штуцер до отказа и снимите шланг, после чего наденьте колпачок штуцера.

Примечание. После прокачки надо довести уровень тормозной жидкости в бачке до нормы.

Уважаемые покупатели, во избежание ошибок при отправке рабочего цилиндра сцепления URBAN, в строке «Комментарий» указывайте металлический или пластмассовый цилиндр , модель и год выпуска вашего автомобиля.

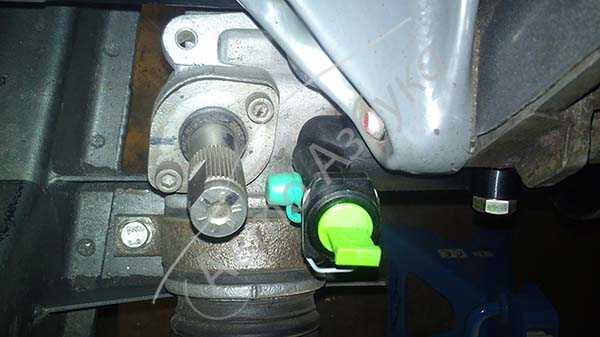

На 21214м- НИВА Урбан с 2021г. стали устанавливать гидропривод сцепления (ГЦС+РЦС) Valeo, шланг на быстросъемах. Он сделан из пластика, причем целиком, корпус, поршень, шток, всё пластик.

– 21214-1602610-00 главный цилиндр гидропривода сцепления (ГЦС);

– 21214-1602510-00 рабочий цилиндр сцепления (РЦС) ;

– 21214-1602692-00 трубка пластиковая, так же в каталоге есть второй номер 21214-1602602-10.

Сцепление и его гидропривод: 1 – вилка выключения сцепления; 2 – кронштейн; 3 – рабочий цилиндр гидропривода сцепления; 4 – штуцер для прокачки; 5 – центральная диафрагменная нажимная пружина; б – нажимной диск; 7 – маховик; 8 – пружина демпфера; 9 – ведомый диск; 10 – трубка; 11 – картер сцепления; 12 – главный цилиндр гидропривода сцепления; 13 – бачок гидропривода сцепления; 14 – педаль сцепления; 15 – первичный вал коробки передач; 16 – задний подшипник первичного вала; 17 – направляющая втулка; 18 – муфта подшипника выключения сцепления; 19 – подшипник выключения сцепления; 20 – шаровая опора вилки выключения сцепления; 21 – передний подшипник первичного вала; 22 – кожух; 23 – толкатель

Главное преимущество пластиковых деталей гидропривода сцепления (ГЦС+РЦС) Valeo на 21214м – НИВА Урбан – это то, что пластик не требует механической обработки и необходимая шероховатость зеркала цилиндра и поршня обеспечивается в отливке. Данная технология исключает производственные риски связанные с обработкой корпусов цилиндров, поршней и повышает ресурс гидропривода сцепления. Также новый гидропривод сцепления более легок в монтаже на производстве, так как исключены резьбовые соединения.

Ранее была металлическая трубка и резиновый шланг на резьбовых соединениях, сейчас же это единая пластиковая трубка, которая монтируется на рабочий и главный цилиндр сцепления с помощью быстросъемного соединения.

При нажатии педали сцепления поршень главного цилиндра перемещается и передает давление через рабочую жидкость на поршень рабочего цилиндра Lada 4х4 Urban VALEO (РЦС 21214-1602510-00), который через толкатель воздействует на вилку и муфту выключения сцепления.

В гидроприводе сцепления используется тормозная жидкость DOT-4. Ее запас находится в бачке гидропривода, соединенном с главным цилиндром резиновым шлангом. Под пробкой бачка находится резиновая гофрированная диафрагма, изолирующая полость бачка от атмосферной влаги и пыли. Для прокачки гидропривода (при замене его деталей или смене жидкости) предусмотрен штуцер на рабочем цилиндре.

Очень хорошо повысилась информативность педалей, поэтому когда буксуешь в тяжелых условиях как бы сливаешься с автомобилем воедино и тебе это очень помогает откуда-то выбраться. Из тяжелых условий.

Другие артикулы товара и его аналогов в каталогах: 21214-1602510-01, 21214160251001.

Lada 4х4 Нива Urban.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить рабочий цилиндр сцепления ВАЗ 21214 на автомобиле семейства Нива 21214 Урбан.

С интернет – Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.

Основные признаки неисправности сцепления

В новом автомобиле Шевроле Нива сцепление никаких нареканий не вызывает. Но со временем фрикционные поверхности диска изнашиваются, усталостная прочность вилки привода сцепления понижается, а уплотнения стареют и трескаются.

При эксплуатации автомобиля поверхность фрикционных дисков изнашивается.

Признаками неудовлетворительного состояния сцепления вашей машины являются следующие:

сцепление «пробуксовывает» и греется вследствие неполного его включения из-за изношенности фрикционных накладок, попадания масла и грязи на их поверхность;
сцепление «ведёт» из-за неполного его выключения по причине попадания воздуха в гидросистему, послабления заклёпок фрикционных накладок, коробления, перекоса и торцевого биения ведомого или нажимного диска;
слышны характерные шумы и стук при нажатии или отпускании педали сцепления вследствие неисправности выжимного подшипника, деформации или поломки других деталей сцепления.

Какое сцепление лучше поставить на Шевроле Нива?

Можно порекомендовать различные виды сцеплений разных фирм, которые отличаются качеством изготовления и сборки, надёжностью и, соответственно, ценой:

Сцепление SACHS солидного немецкого концерна ZF высокого качества, поэтому не требует периодического обслуживания, не имеет экологически вредных асбестовых накладок, гарантирует пробег 100 тысяч километров. Сложностью при покупке является высокая цена, так как «за качество нужно платить»!

Комплект сцепления SACHS.

Комплект сцепления VALEO.

Комплект сцепления LUK.

Комплект сцепления ВАЗИНТЕРСЕРВИС.

Модернизация lada 4×4 (лада 4х4) — колеса.ру

Нивоводы всерьез всё это восприняли! Как же! Сам ВАЗ заинтересовался нашим мнением! А мы нашу Нивку знаем вдоль и поперек, снаружи и изнутри! Не только ее плюсы знаем (их неисчислимое множество!), но и минусы нам тоже хорошо известны! А само предложение – просто сказка, какое лестное и интересное!К концу марта прошлого года клуб Нива 4х4 подготовил два отчета по полсотни страниц каждый – по нынешней Ниве и по той, которая «то ли»… По нынешней Ниве было написано… Угадайте, сколько замечаний, пожеланий и предложений? Десять? Двадцать? Пятьдесят? Не угадали: было ровно 209 пунктов!

Отчеты были отправлены на ВАЗ, а завод пригласил администратора клуба в Тольятти, где ему всё показали, рассказали и внимательнейшим образом выслушали на специально созванном совещании. И тут выяснилось, что, с одной стороны, многие наши важные пожелания соответствуют планам завода.

Знают они, например, о слабеньком моторе Нивы – расточенной копии того самого, который еще на «копейку» полвека назад ставили. И есть у завода планы поставить на Ниву более мощный, современный отечественный мотор. И даже продуманы два варианта – объемом 1.6 литра 21116 от Калины и объемом 1.8 литра, совсем новый…

И про проблему узла передней ступицы заводчане знают, и даже решение уже есть. Забегая вперед скажу, что при второй поездке в Тольятти в мае прошлого года администратор клуба своими глазами (глазами потребителя!) видел две Нивы, на которых испытывались эти самые новые ступичные узлы. То есть всё готово, осталось только внедрить!

А вот с другой стороны, некоторые наши предложения и пожелания явились для ВАЗа откровением. Например, что на шинах, которые завод ставит на все Нивы, зимой за ворота гаража вообще выезжать нельзя. Хотя на них написано «M S», что означает «mud{amp}amp;snow» – «грязь и снег». Написано-то написано, только вот нивоводы давно у себя на сайте предупреждают: ни-и-изя! Очень даже просто можно убиться…

Узнали заводчане и то, что на машины с инжекторным двигателем просто необходимо ставить индикацию кодов неисправностей контроллера. Специфика Нивы: сервис может быть в нескольких сотнях километров от той лесной заимки, где живет Нива. Как туда доберешься, если лампа Check Engine загорелась?

В мае всё того же, прошлого года, пригласили администратора клуба еще раз на завод. Покатали по полигону, обсудили на двух совещаниях шины и индикацию кодов неисправностей. Приняли положительные решения по обоим пунктам…

«Скоро сказка сказывается, да не скоро дело делается» – непреложная истина, почерпнутая еще в детстве из русских народных сказок. Но всё-таки к началу лета несколько пунктов из тех самых 209 выполнили. И руководил их выполнением вице-президент по техническому развитию Евгений Николаевич Шмелёв.»

Как прокачать систему гидроусилителя руля на chevrolet niva

Здравствуйте, сегодня мы расскажем, как прокачать систему гидроусилителя рулевого управления на Chevrolet Niva. Первыми признаками завоздушивания системы гидроусилителя руля это подклинивание руля при попытке резко выкрутить руль в какую-либо сторону; повышенный шум работы насоса гидроусилителя и вспенивание жидкости в бачке.

А еще интересно: Лада 4х4 Джунгли — Лада мастер

Итак, начнем. На рулевом механизме есть специальный клапан для выпуска воздуха. Сначала надо поставить руль в прямое положение и завести мотор примерно на 15 секунд. Далее глушим мотор и поворачиваем руль до упора в левую или правую сторону. Теперь снимаем защитный колпачок с клапана на рулевом механизме под капотом и немного откручиваем клапан ключом на 8 (как штуцера при прокачке тормозов)

Снимаем защитный колпачок со штуцера

Отворачиваем штуцер

Отвернув клапан, поворачиваем руль до упора в другую сторону, все так же на заглушенной машине, и закручиваем клапан (из клапана сначала начнет выходить воздух, а потом жидкость). Теперь доливаем жидкость гидроусилителя в бачок, заводим мотор и крутим руль в разные стороны от упора до упора, пока в бачке не перестанут появляться пузырьки воздуха

Поворачиваем руль от упора до упора

При необходимости повторите операцию по удалению воздуха из системы гидроусилителя руля.

Как заменить сцепление на Ниве Шевроле самостоятельно

Каждый автомобилист, у которого механическая коробка передач знает, что такое сцепление, и рано или поздно сталкивается с тем что оно просто на просто пропадает, и когда начинает трогаться оно не выжимается, тем самым создает своего рода неудобства. Единственным вариантом в такой ситуации — это обратиться в ближайший автосервис, где в течение двух-трех часов будет произведена на автомобиле нива шевроле замена сцепления. Данный вариант является не дешёвым, поэтому если бюджет у вас не позволяет данную процедуру по замене можно произвести и самому в гарных условиях.

О том, как происходит замена, регулировка, а также ремонт, вы узнаете из данной статьи, а также узнаете какое поставить лучше всего.

Что представляет собой сцепление

Благодаря ему происходит от двигателя к самой коробке передач передача крутящего момента, благодаря чему появляется возможность переключать скорости на коробке. Если эта работа будет происходит не надлежащим образом, это отрицательно отразится на остальных механических узлах. Данный привод является гидравлическим, в нем нет зазоров, и имеет автоматизированную компенсацию, благодаря чему не происходит износ накладок функциональных. Данный привод является одной из важных деталей, так он подает сигнал к рабочим элементам к самому водителю.

Какие неисправности бывают

Это целый механизм, и этих причин по которой оно выходит из строя может быть очень много. Давайте рассмотрим наиболее распространенные:

При нажатии на педаль сцепления на Нива Шевроле, происходит пробуксовка, то есть происходит включение не полное, это может быть вызвано:

Большим износом фрикционных накладок, или они прогорели, данная проблема решается полной заменой диска.
На ведомом диске на поверхности появляется масло, это говорит о том, что у деталей неисправны уплотнители. Устранить проблему можно промыв диски, удалив причины протекания.

Бывает, что оно наоборот не полностью выключается его начинает вести, это может быть по следующим причинам:

У ведомого диска происходит коробление или биение, решить данную неисправность можно при помощи ремонта если конечно у него незначительные повреждения. Но как правило если данная неисправность появилась решить ее можно только лишь полностью заменив диск.
У фиксированных накладок ослабились заклепки. Потребуется заменить комплект ведомого диска
Наличие воздуха в самой системе. Решается это прокачкой системы
Коробление и перекос диска. Решить можно заменив данную деталь

Может возникнуть неисправность, когда требуется заменить некоторые части и детали. Это определяется следующими признаками:

Слышны шумы во время нажатия на сцепления
Такие же шумы слышны, когда педаль отпускается

Это говорит о том, что необходимо снимать и разбирать данную систему, и устранять появившуюся поломку.

Как произвести замену

Когда причина поломки ясна, нужно переходи к ее устранению. Процесс по замене является очень долгим и трудоемким, поэтому нужно набраться терпения, и выполнять все строго по инструкции, включающая в себя следующие этапы:

Устанавливаем автомобиль на яму
Подготовить необходимые инструменты
Снимаем коробку передач, это нужно чтобы был доступ к устройству
После того как коробка снята, необходимо пометить отметками, как расположен маховик и кожух.
Ключом на восемь выкручиваем несколько крепежных болтов, они крепят к маховику сам диск сцепления.

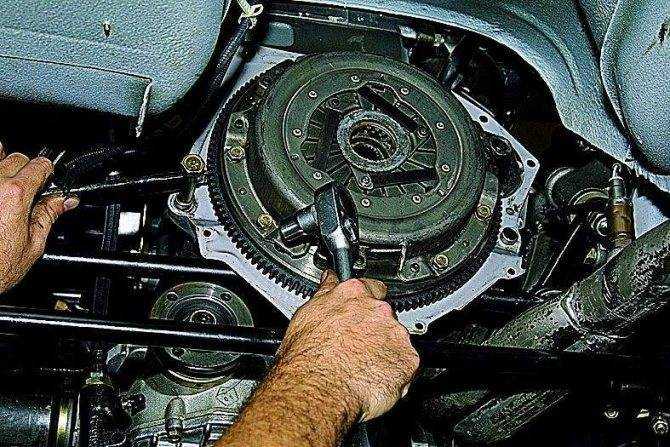

Производим снятие двух дисков нажимного и ведомого
Осматриваем их и если присутствуют различные сколы, трещины, то его необходимо в срочном порядке менять.
Проверяем в каком состояние выжимная пружина
После осмотра и устранения всех неисправностей, установка происходит в обратном порядке, в котором производилось снятие.

На этом все этапы по замене сцепления на автомобиле Нива Шевроле закончены. Очень важным в процессе замены, посмотреть в каком состояние выжимной подшипник, и, если он находится в изношенном состояние лучше произвести замену на новый, так как через пару месяцев если не заменить, придётся разбирать устройство заново. Теперь вы имеете представление как самому произвести снятие и замену диска, и можете в любой момент, не обращавшись к специалисту привести всю процедуру самостоятельно.

Когда нужно регулировать?

Регулировать свободный ход педали и прокачивать гидропривод необходимо в следующих случаях:

Слишком большой ход педали. В этом случае сцепление выключается не полностью («ведет»). Это приводит к затрудненному переключению передач и интенсивному износу фрикционной накладки на ведомом диске.
Малый ход сцепления. В этом случае диск пробуксовывает, особенно при сильной нагрузке на трансмиссию (движение в гору, на повышенной передаче).
Рывки, стуки или скрипы при переключении передач или в моменты, когда машина трогается с места.

Важно: эксплуатация авто с неправильно отрегулированным или «завоздушенным» приводом сцепления приводит к ускоренному износу деталей КПП. Конструкция сцепления Нивы Шевроле совпадает с аналогичным узлом «классики» АвтоВАЗа

Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали

Конструкция сцепления Нивы Шевроле совпадает с аналогичным узлом «классики» АвтоВАЗа. Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали.

Порядок проведения регулировки

Регулировка сцепления Шевроле Нива производиться при выключенном двигателе. Так же лучше отключить аккумулятор, чтобы не произвести случайный запуск двигателя при вращении вала.
Коробка переключения передач переводиться в нейтральное положение. Главный цилиндр устанавливается с зазором в полмиллиметра от толкателя. Это расстояние достаточно для выключения диска сцепления. В дальнейшем осуществляется регулировка хода педали.
Ход педали не должен превышать 3 миллиметра. Регулировку необходимо проводить изменяя положение контргайки и болта. Затянув их можно отрегулировать величину хода.
Толкатель должен свободно перемещаться не более 4-5 миллиметров. Чтобы отрегулировать его, необходимо отрегулировать гайку ограничителя.
Так же, чтобы отрегулировать толкатель можно изменить положение контргайки.

Общий свободный ход педали должен быть в пределах 25-35 миллиметров. Чтобы более точно отрегулировать педаль сцепления необходимо производить работу на смотровой яме или подъемнике.

Как отрегулировать своими руками?

Для регулировки механизма потребуются ключи на 10, 13 и 17, пассатижи и карандаш. Операция выполняется на элеваторе или смотровой яме. Порядок работы следующий:

Ключом на 10 отвернуть стопорную гайку упора педали.
Поверните гайку и установите свободный ход в пределах 0,4-2 мм.
Затяните стопорную гайку.

Затем нужно залезть под машину и отрегулировать свободный ход толкателя в пределах 4-5 мм (для откручивания гаек нужны ключи на 13 и 17). Проверка осуществляется следующим образом:

С помощью плоскогубцев снимите пружину выключения вилки сцепления.
Уприте карандаш в стрелу нижнего узла рабочего цилиндра.
Сделайте две отметки: с противоположной стороны вилки и на 5 миллиметров правее.
Потяните вилку до упора назад, выберите свободный ход толкателя.
Вилка должна остановиться точно напротив отметки на карандаше.

Если зазор не соответствует номинальному, нужно ослабить контргайку и, поворачивая гайку, получить требуемые параметры.

При правильной регулировке сцепление начинает выключаться при ходе педали в 25-35 миллиметров.

Последнюю проверку проводят при работающем двигателе. Если все сделано правильно, передачи переключаются легко, и автомобиль начинает движение, если педаль отпущена примерно на ⅓ — ⅔ пути.

Привод сцепления и его виды

Устройство сцепления Привод предназначен для дистанционного управления сцеплением непосредственно водителем из салона. Нажатие на педаль сцепления напрямую воздействует на нажимной диск. Известны следующие виды привода:

механический;
гидравлический;
электрогидравлический;
пневмогидравлический.

Наибольшее распространение получили первые два вида. На грузовиках и автобусах используется пневмогидравлический привод. Электрогидравлический устанавливают в машинах с роботизированной коробкой передач.

В некоторых автомобилях для облегчения управления применяется пневматический или вакуумный усилитель привода.

Механический привод

Механический или тросовый привод отличается простой конструкцией и невысокой ценой. Он неприхотлив в обслуживании и состоит из минимального количества элементов. Механический привод устанавливается в легковых и малотоннажных грузовых автомобилях.

Механический привод сцепления

К элементам механического привода относятся:

трос сцепления;
педаль сцепления;
вилка выключения сцепления;
выжимной подшипник;
механизм регулировки.

Трос сцепления, заключенный в оболочку, является основным элементом привода. Трос сцепления крепится к вилке, а также к педали, находящейся в салоне автомобиля. В момент выжимания педали водителем действие через трос передается на вилку и выжимной подшипник. В результате происходит разъединение маховика двигателя с трансмиссией и, соответственно, выключение сцепления.

В соединении троса и рычажного привода предусмотрен регулировочный механизм, обеспечивающий свободный ход педали сцепления.

Ход педали сцепления представляет собой свободное перемещение до момента срабатывания привода. Расстояние, пройденное педалью без особого усилия водителя при нажатии, и есть свободный ход.

Если переключение передач сопровождается шумом, а в начале движения наблюдаются небольшие рывки автомобиля, то необходима регулировка хода педали.

Зазор в сцеплении должен находиться в пределах 35-50 мм свободного хода педали. Нормативы этих показателей указаны в технической документации автомобиля. Регулировка хода педали осуществляется путем изменения длины тяги с помощью регулировочной гайки.

В грузовых автомобилях используется не тросовый, а рычажный механический привод.

К плюсам механического привода относятся:

простота устройства;
невысокая стоимость;
надежность в эксплуатации.

Главным минусом считается более низкий КПД по сравнению с гидроприводом.

Гидравлический привод сцепления

Гидропривод имеет более сложную конструкцию. К его элементам, помимо выжимного подшипника, вилки и педали, относится также гидравлическая магистраль, которая заменяет трос сцепления.

Схема гидравлического сцепления

По сути эта магистраль аналогична гидроприводу тормозной системы и состоит из следующих элементов:

главный цилиндр сцепления;
рабочий цилиндр сцепления;
бачок и трубопровод с тормозной жидкостью.

Устройство главного цилиндра сцепления напоминает устройство главного тормозного цилиндра. Главный цилиндр сцепления состоит из поршня с толкателем, расположенных одном в корпусе. Также к его элементам относятся резервуар для жидкости и уплотнительные манжеты.

Рабочий цилиндр сцепления, имеющий схожую с главным цилиндром конструкцию, дополнительно оснащен клапаном для удаления воздуха из системы.

Механизм действия гидропривода такой же, как и у механического, только усилие передается с помощью находящейся в трубопроводе жидкости, а не через трос.

Во время нажатия водителем на педаль усилие через шток передается на главный цилиндр сцепления. Затем за счет несжимаемого свойства жидкости в действие приводятся рабочий цилиндр сцепления и рычаг привода выжимного подшипника.

В качестве плюсов гидропривода можно выделить следующие его особенности:

гидравлическое сцепление позволяет передавать усилие на значительное расстояние с высоким КПД;
сопротивление перетеканию жидкости в элементах гидропривода способствует плавному включению сцепления.

Главный минус гидропривода – более сложный ремонт по сравнению с механическим. Течь рабочей жидкости и попадание в систему гидропривода воздуха – вот, пожалуй, наиболее распространенные поломки, которыми могут «похвастаться» главный и рабочий цилиндры сцепления.

Гидропривод применяется в легковых автомобилях, а также на грузовых автомобилях с опрокидывающейся кабиной.

Замена сцепления на ниве

Сразу после нового года, 7 января я наконец-то поменял сцепление на ниве, заодно сменил главный и рабочий цилиндры сцепления.

Замена сцепления на ниве и на моноприводе совершенно разные по трудоемкости задачи. Я свое сцепление менял два дня, правда попутно сделав еще много чего. Крайне желательно позвать друга на помощь.

Мне удалось все сделать одному, но в следующий раз постараюсь делать это с помощником.

Итак, начинаем наш нелегкий путь. Замена сцепления на ниве в полтора раза более заморочистое занятие, чем на обычном кредито-переднем приводе. У Нивы есть еще раздаточная коробка и два карданных передачи, все это прикручено между собой и к КПП. На фото видно, что передний кардан уже снят.

Живописный вид на раздатку, далее РК. В принципе до конца откручивать задний кардан смысла нет. Просто открутить от флянца РК и отложить в сторону. Как на фотографии.

Помниться в том году немного писал про промежуточный вал. Он стал причиной схода с трофи-рейда на первомайке. На фотографии новый промвал для 21213 — шрусовый, одна часть его по сути стандартная «граната». Крестовинный старого образца в магазинах не найти, что печально.

Есть на разборах и вроде слышал, что делают неоригинал. Сходу не купил, ездить было надо, взял опять стандартный. Его особенность, что при повреждении обездвиживается автомобиль.

На крестовинном старом промежуточном вале, по рассказам людей можно как-то медленно доехать до места ремонта.

Для того, чтобы снять РК, необходимо сверху освободить рычяги блокировки и пониженной передачи. Для этого снимается весь кожух МКПП. Кожух на больших саморезах, под крестовую отвертку. Под кожухом, прямо из салона видим бублик промвала.

Дальше спускаемся под машину и откручиваем опоры раздатки. Но перед этим шилом, ножницами, чем-то острым обводим положение опор относительно дна. На фото видно след вокруг шпилек — это вот он и есть — метки. Нужно, чтобы поставить раздатку в такое же положение, когда будем ставить ее назад.

Трещеткой на 13 с длинной головкой откручиваем гайки со шпилек, 4 штуки по две на каждую опору. Дальше потребуется помощник или собственная дурь. Хватаем раздатку и аккуратно, чтобы не повредить шпильки снимаем ее. Одна из самых противных проблем у старых нив — как раз шпильки раздатки.

Если она отломиться, сгниет, у нее слижет резьбу — раздатку закрепить нормально будет затруднительно. Пойдут — шумы и вибрации. Поменять шпильку можно высверлив ее из салона. Мне так и пришлось сделать, но вставленный болт теперь надо откручивать удерживая его и в салоне и под низом машины.

Ну да — надо приварить, согласен. Весной доделаю.

Далее будем снимать коробку передач. На фото на нас смотрит флянец вала кпп, к которому прикручивается промежуточный вал между РК и КПП. Сам процесс снятия я не заснял, так как снимал один и пачкал руки, фотографировать было неудобно.

Колокол КПП прикручен к блоку двигателя четырьмя болтами

Вроде на 17 или на 19 — не помню, да и не особо важно. Главное, что нужны головки с удлинителями, так просто до них не добраться. Первый раз кажется сложно, но на самом деле надо просто трещетку с хорошим удлинителем

Первый раз кажется сложно, но на самом деле надо просто трещетку с хорошим удлинителем.

А это снятая раздатка, уложена по ближе к заднему мосту, чтобы не мешалась

Сняв КПП примеряю на нее подшибник.

Диск сцепления из родного комплекта. Конечно правильнее поставить сцепление от Шеви Нивы. Родное сцепление 21213 это мутант из запчастей классики и восьмерки. Сцепление от 2123 имеет неоспоримые преимущества — вдвое-втрое долговечнее, мягкое, диск больше в диаметре и площадью. Но и цена в два раза дороже.

А это новая корзинка

Пришла пора установить все на маховик. На фото все уже прикручено. Тем, кто самостоятельно меняет сцепление первый раз необходимо знать, что для центровки диска и корзинки необходимо использовать первичный вал кпп. Его можно взять из коробки передач, разобрав ее и отпилив болгаркой. Конец первичного вала торчит из колокола, куда надевается подшибник.
