Редуктор заднего моста ваз 2106: передаточное число и другие технические характеристики, неисправности и ремонт, замена сальника, инструкции

Разборка редуктора и замена сателлитов

Сателлиты — это дополнительные шестерни, установленные в дифференциале редуктора. Их назначение — передавать крутящий момент на полуоси задних колёс. Как и любая другая деталь, сателлитные шестерни подвержены износу. После этого их придётся менять, поскольку ремонту эта деталь не подлежит. Для восстановления изношенных зубьев у автовладельца нет ни нужных навыков, ни нужного оборудования. Кроме того, любая шестерня в автомобиле подвергается специальной термической обработке — цементации, которая проводится в азотной атмосфере и упрочняет поверхность зубьев на определённую глубину, насыщая эту поверхность углеродом. Ничего подобного обычный автолюбитель у себя в гараже сделать не сможет. Поэтому выход только один: приобрести ремкомплект для редуктора заднего моста. Стоит он около 1500 рублей. Вот что в него входит:

пара шестерён для полуосей;
пара сателлитов для дифференциала;
сателлитная ось;
опорная шайба.

Помимо ремкомплекта для редукторов, потребуется ещё набор обычных рожковых ключей, отвёртка и молоток.

Редуктор своими руками

Несмотря на обилие технических приспособлений, многие умельцы берутся сделать редуктор для мотоблока своими руками. Для этого процесса не нужно использовать умные заводские станки. Достаточно иметь стандартный набор инструментов: болгарку, сварочные приспособления, дрель и разного размера сверла, отвертку, молотки. Среди деталей для самого преобразователя у вас должны присутствовать валы и подшипники, звездочки с подходящими по размерам цепями, шестеренки и ремни.

Подготовка

Важнейшим элементом сборки редуктора мотоблока является подготовка. Без заранее проведенных расчетов, определения размеров и правильного количества оборотов коленвала успешно собрать редуктор на мотоблок не получится.

Расчеты проводятся в следующем порядке:

определение числа оборотов коленвала мотора. Это число не может быть одинаковым всегда, поскольку в случае нажатия на педаль «газ», это число, несомненно, возрастет. Поэтому для избежания ошибок и неточностей в дальнейших расчетах необходимо брать число оборотов + 10%;
следующий этап – определение количества оборотов оси подвески. За основу берем размер колеса и при помощи формулы определяем величину выбега за полный оборот. Далее проектируем это на нормальную скорость движения мотоблока – 3-5 км/час.

Сборка

При большом желании, наличии соответствующих инструментов, а также имея элементарные навыки сборки-разборки, можно собрать редуктор к мотоблоку любой модификации. Однако наиболее легким будет цепной редуктор. Он легок в сборке, надежный, и материалы для его изготовления есть всегда в наличии.

Итак, сборка самодельного редуктора для мотоблока происходит следующим путем:

корпусом для изделия может послужить старая коробка передач, или же можно собственноручно сварить металлические пластины между собой. Корпус является важнейшим компонентом, поскольку защищает редуктор от механических повреждений, попадания грязи, пыли и других предметов;
на выходном вале мотора необходимо закрепить звездочку;
затем крепим ведомый вал к звездочке, как перед этим крепили ее к выходному валу;
если вал сформировать из 2 полуосей, а ведомую звездочку зафиксировать посредине, конструкция будет надежнее. Далее все закрепить болтами;
в защитном корпусе проделать отверстия для крепления и соединить его с основной конструкцией. Также он сдерживает жидкую смазку внутри механизма;
использовать герметизирующие прокладки по краям корпуса.

Это интересно: устройство карбюратора мотоблока Каскад.

Если все вышеперечисленные действия выполнены правильно, то редуктор для мотоблока, выполненный своими руками, будет работать не хуже, а то и лучше, заводского аналога.

Замена масла

Важным элементом ухода за агрегатом является поддержание нормального количества масла в редукторе. Упустив этот момент из виду, остатки старого масла могут серьезно навредить деталям. Заметив потеки масла снаружи корпуса, будьте уверены – это недостаточная герметизация или проблема с прокладками.

Масло для редуктора мотоблока лучше использовать качественное – трансмиссионное.

Такие данные обычно описывают производители в инструкции к механизму.

Общие правила замены масла:

25-50 часов с начала работы механизма – первая смена масла;
100-250 часов с начала работы или после 1-2 лет хранения – нормальная периодичность проверки масла.

↑ Разборка редуктора заднего моста

Установив редуктор на верстаке, ключом «на 10» отворачиваем два болта крепления стопорных пластин гаек подшипников дифференциала и снимаем пластины.

Керном наносим метки на постели и соответствующей крышке подшипника, чтобы при сборке установить крышки на свои места.

Ключом «на 14» отворачиваем болты крепления крышек подшипников.

Вынимаем из корпуса дифференциала наружные кольца подшипников и регулировочные гайки.

Если подшипники не меняем, то помечаем наружные кольца, чтобы не перепутать их местами при установке, т.к. подшипники индивидуально приработались и разукомплектовывать их нежелательно.

Проверяем отсутствие радиальных люфтов в шестернях полуосей.

Съемником спрессовываем внутренние кольца конических подшипников.

Ключом «на 17» отворачиваем восемь болтов крепления ведомой шестерни к корпусу дифференциала и снимаем ее.

Бородком выбиваем ось сателлитов.

Проворачиваем шестерни полуосей и вынимаем шестерни-сателлиты.

Вынимаем шестерни полуосей с регулировочными шайбами, пометив их положение.

Вынимаем из картера ведущую шестерню и деформированную распорную втулку. При сборке редуктора заменяем ее на новую.

Выколоткой из мягкого металла сбиваем внутреннее кольцо конического подшипника с вала ведущей шестерни.

Под подшипником установлено регулировочное кольцо, обеспечивающее правильное взаимное расположение шестерен главной передачи.

Подходящим инструментом выбиваем внешние кольца конических подшипников из картера.

Как удалить шпиндель: советы

Ось шпинделя работает совместно с главной шестерней, которая в своем составе имеет:

корпус;
подшипник;
резиновые манжеты.

Чтобы провести разборку шпиндельного корпуса, необходимо сначала удалить главную шестерню, для чего применяются специальные приспособления.

Удалив шестерню, корпус устанавливают в тиски

Приложив деревянный брусок, ударяя по ней молотком, с высокой осторожностью извлекают шпиндель, на котором надет подшипник. Удаление подшипника делается вышеописанным способом

Разборка редуктора должна выполняться регулярно, особенно когда инструмент подвергался интенсивной эксплуатации. Проведя разборку, выполняют замену смазки. Чаще всего применяется «Литол-24». Надо сказать, что смазка должна меняться постоянно через определенный период. Это позволяет увеличить срок работы редуктора на много лет, благодаря пониженному износу его составляющих деталей.

Сборка и установка заднего колеса на велосипед

Качественный ремонт колеса – это не только разборка, замена, смазка или регулировка. На последнем этапе весь этот хаос нужно собрать в обратной последовательности. Все детали втулочного механизма помещаются в барабан и тщательно закрепляются контрагайками. Барабан насаживается на спицы, после чего их необходимо затянуть на то количество оборотов, на которое они были ослаблены.

Закручивание спицевых гаек делается в сторону, противоположную ослаблению. Здесь нужно запомнить направление ослабления, чтобы правильно затянуть. Если барабан болтается, то закрутить спицы надо посильнее.

Кассета надевается на втулку в таком порядке:

основные звезды;
одиночные звезды, маленькие звездочки;
затяжка кассетного механизма хлыстом.

Осталось только поставить заднее колесо на раму. На одну из звезд надевается цепь, а колесо вставляется в пазы рамы. В довершении всего остается только затянуть гайки или эксцентрики с обеих сторон. После сборки нужно покрутить педали и посмотреть, нормально ли цепь ходит по звездам. Переворачиваем велик и начинаем спокойно кататься!

Столкнуться с неполадками колеса так или иначе придется каждому, кто активно ездит на велосипеде. Несмотря на простоту обслуживания, колесо на первых порах может отнять достаточно времени. Однако, если вспомнить, какое значение имеют колеса для велосипеда, это окажется не так уж много. Более того, с опытом переборка колеса будет занимать считанные минуты.

Устройство втулок передних и задних

Более простое устройство у втулки переднего колеса, выполняющей только вращение велосипедного колеса. На расположенных по торцам корпуса, выполненного в форме цилиндра, фланцах есть ось, подшипниковые узлы, отверстия для установки спиц.

Более сложная конструкция у задней велосипедной втулки. Устройство ее такое непростое потому, что одновременно с функцией вращения, выполняемой ею, она является основой под трещотку или кассету.

Задняя веловтулка удерживает колесо благодаря осевым концам перьев рамы, закрепленным в отверстиях одним из существующих способом:

с помощью эксцентриков (без демонтажа колеса и специальных инструментов);
гаек (с помощью гаечного ключа для их затягивания, взятых из расчета 2 штуки на одну втулку);

дисковых веловтулок (на горниках), которые рассчитаны на крепление ротора.

Какое масло заливается

Многие люди интересуются – какое масло заливать в редуктор мотоблока? Чтобы ответить на данный вопрос, нужно учитывать несколько факторов, основным из которых является рекомендация производителя относительно типа масла.

В магазине также следует обратить внимание на степень вязкости масла, которая указана на упаковке. Кроме того, существуют специальные присадки – вещества, повышающие полезные свойства смазки

Масло для редуктора

Вообще, масла могут быть самых различных видов:

SAE. Данные виды масел очень хорошо справляются с резкими перепадами температур, поэтому их можно использовать круглогодично.
Процесс выбора заключается в следующем: надо посмотреть на цифру, которая находится впереди буквы W – меньшее значение будет говорить о том, что масло очень хорошо приспособлено именно к низким температурам (самое маленькое – 0W). Если буква W отсутствует на маркировке, то такое масло подходит для летнего периода.
API. В данном случае, буквы в маркировке будут говорить о типе двигателя – бензинового или дизельного. Соответственно, определенная буква будет говорить, что масло подходит для бензиновых агрегатов, а другая – для дизельных.
Цифры будут говорить о разновидности двигателя, т.е. цифра 4 – значит масло нужно использовать для 4-тактного мотора и т.д. Значение EC – это степень сбережения энергии, т.е. чем значение выше, тем масло качественнее.
ASEA. Наибольшая цифра в маркировке будет говорить о том, что масло может функционировать в очень сложных условиях.
ГОСТ 17479, 1-85. Данные показатели характеризуют степень вязкости масла. Как правило, после этого параметра пишутся буквенные и цифровые значения, а их отсутствие указывает на то, что масло является универсальным.

Трансмиссионные масла для заливки в бензиновые и дизельные мотоблоки

Что касается редуктора, то для его заправки нужно использовать трансмиссионные масла. К примеру, неплохим выбором будет полусинтетическое масло ZIC 10W40, предназначенное для бензиновых и дизельных мотоблоков. Показатель API – SM/CF, ACEA – A3/B3, A3/B4, C3.

Другим достойным маслом является Super T-3 85W-90 от Газпромнефти. Его технические данные будут следующими:

показатель API – GL-5;
степень вязкости – 85W90;
температурный показатель потери текучести – -280C;
температурный показатель вспышки – 2170C;
длина упаковки – 270 мм;
ширина упаковки – 130 мм;
высота упаковки – 240 мм.

Данное трансмиссионное масло также поставляется в 4-х литровой таре, стоимость которой составляет примерно 600 рублей.

Трансмиссионное масло

Это далеко не весь список масел, которые можно заливать в редуктор мотоблока. В принципе, любой человек, ознакомившийся с основными параметрами масла, может самостоятельно определить нужное для его мотоблока.

Самостоятельное изготовление редуктора – просто о сложном

Каждый из перечисленных типов преобразователей имеет свои недостатки. Поэтому, чтобы как можно реже производить ремонт редуктора мотоблока, некоторые фермеры предпочитают оснащать свою технику самодельными преобразователями. Изготовленная своими руками конструкция не редко получается более качественной и надежной. Для работы потребуются:

Крестовые и плоские отвертки;
Ножовка для работы с металлом;
Пассатижи;
Тиски;
Сварочный аппарат.

Для начала потребуется сварить корпус. Для этого можно использовать пластины из нержавеющей стали. Для работы также понадобятся шестерни и валы. Их можно «одолжить» у бензопилы «Дружба». При этом внутри одного из валов инструмента потребуется просверлить отверстие. С противоположной стороны редуктора необходимо установить второй вал, а после него – подшипники и обойму. Выходной вал устройства крепится к шкиву. После этого готовое устройство следует поместить в сваренный ранее корпус и залить внутрь машинное масло.

Подключается сделанный преобразователь по тому же принципу, что и штатный редуктор

При этом обратите внимание, в каком положении находится каждая шестерня. Элементы не должны быть перекошены, а их зубцы должны иметь идеально ровные концы без перегибов и других деформаций. В конце потребуется испытать преобразователь

Советуем не нагружать его сразу же после создания. Для начала протяните заведенный мотоблок по земле – дайте элементам преобразователя соединиться и наладить взаимодействие. Только после этого можно использовать технику по назначению

В конце потребуется испытать преобразователь. Советуем не нагружать его сразу же после создания. Для начала протяните заведенный мотоблок по земле – дайте элементам преобразователя соединиться и наладить взаимодействие. Только после этого можно использовать технику по назначению.

Нюансы монтажа и регулировки

Сборка (схема) дифференциальной конструкции привода проводится следующим образом.

Присоединение обеих коробок сателлитов в зависимости от корпусного порядкового номера.
В левую коробку сателлитов вставляется крестовина.
Сборную шестерню поместить в левую коробку.
Трансмиссионным маслом смазать единицы дифференциала (шестеренки полуосей, сателлиты, оси, упорные шайбы).
Шейки шестереночных колец полуосей зафиксировать опорными шайбами.
Сателлиты обязательно укрепить на оси разъединенного крестовика.
Те же действия провести с правой коробкой.
Затянуть части коробок, ввести ведомое колесо базовой передачи.

Мастер перебирает агрегат

Шестерики полуосей монтированного дифференциала провернуть с помощью шлицов с усилием не более 59 Н. Регулировка элементов конструкции привода проводится при их замене.

Внутренние кольца подшипниковых узлов дифференциала закрепить на шейки, торцевой люфт между коробкой и кольцами должен приблизиться к величине в 3,5-4,0 мм.
Установленный сборный дифференциал закрывается автопрокладкой, колпачком резервуара. Прикатать подшипники для установки правильного положения. Закрепить запор теплообменника.

Монтаж и регуляция шарикоподшипников проводящего шестерика заднего преобразователя.

Фиксация элементов направляющей на основную шестерню.
Притирка хвостового конца с элементом направляющей.
Расположение распорки и прокладок сборного узла роликов между внутренними кольцами.
Основной крепеж регулировочного кольца главной шестеренки.

Все промежуточные действия, кернение показывает схема на рис. 2. Данная схема наиболее подробно описывает все нюансы.

При наладке головного сборного шестереночного колеса не должно быть продольного люфта, пружинный динамометр покажет усилие. Показатели для новых деталей – 15-30 Н, для приработанных – 20-35 Н. Чтобы уменьшить натяжение при установке подшипников, можно добавить прокладки. Чтобы увеличить – убрать.
Корректировка подошла к концу, все части закрепляем на свои места, качественно зашплинтовываем.

Настройка люфта и расположение шестеренки центральной передачи проводятся так.

В теплообменник устанавливается потенциал с отлаженными сборными роликоподшипниками, прокладка их разъединения с крышкой, укрепленной болтом.
Выставляется расстояние между обоими зубчиками: 0,2-0,6 мм. Регулировка люфта происходит с зачетом числа сальников ведомой шестерни: при уменьшении их количества необходимо увеличение зазора, и наоборот. При перестановке прокладок натяг элементов потенциала не нарушится лишь тогда, когда не меняется численность прокладок.
Схема зацепления шестереночных колес по пятну контакта приведена на рис. 3.

Регулировка задних конусных подшипников

Тут можно потратить часы в ловле нужного момента и кучу нервов. Если не использовать маленькую хитрость. Тогда это займет минут 15 на все. Когда я снимал видео — я, к тому же, упустил момент предварительной затяжки конусов, и собрал втулку неправильно — пришлось разбирать-собирать заново (видео: 01:00:40 — где я лажанулся, когда собирал заднюю втулку колеса).

Для задней втулки — сначала всегда затягиваем конусную и контрагайку со стороны фрихаба — жестко и до упора. Они загоняются внутрь фрихаба (вместе с пыльником) — и конусную гайку ключом достать уже невозможно — только контровую.

Регулировку задней втулки производим с другой стороны (там может стоять диск, если дисковые тормоза, если ободные — там пусто). Так вот — с другой стороны подтягиваем конус до шариков как я выше писал, накидываем шайбу и контру и затягиваем их друг относительно друга, почти до максимума (именно почти). Цель этого — возможность их провернуть с большИм усилием ключом. Если сразу затянете намертво — то попросту не провернете.

Скорее всего у вас все либо перетянется (крутите пальцами ось — а она так наощупь — крык-крык-крык), либо залюфтит. И вот тут мы начинаем регулировку на затянутых конусах и контрагайках (вы же не до конца затянули вторую пару, как я написал в предыдущем абзаце?). Итак:

Лучшие статьи : Как правильно переключать скорости на велосипеде

Устройство

Редуктор является важной составляющей всего механизма мотоблока. Его задача – передача крутящего момента от силовой установки к колесам. Оборудование марки «Каскад» состоит из прочного корпуса, основы для необходимых деталей, узлов

Оси и втулки соединяются с помощью специальных прокладок, болтов. Основу устройства образуют отдельные части конструкции, к ним относятся угольники, звездочки, пружины. В случае полного износа запчастей, их можно приобрести в специализированных магазинах

Оборудование марки «Каскад» состоит из прочного корпуса, основы для необходимых деталей, узлов. Оси и втулки соединяются с помощью специальных прокладок, болтов. Основу устройства образуют отдельные части конструкции, к ним относятся угольники, звездочки, пружины. В случае полного износа запчастей, их можно приобрести в специализированных магазинах.

Полная конструкция устройства состоит из следующих частей:

крышек;
шкивов;
подшипников;
рычага управления;
вилки;
оси переключения;
блоков валов;
шайб;
комплект цепей;
втулок входного вала;
редукционных сальников;
звездочек, блоков для них;
входного вала;
муфты, вилки сцепления;
кронштейнов;
левой и правой полуосей;
пружин.

За счет простой конструкции «Каскада», разбирать и собирать редуктор самостоятельно довольно просто. Лучше всего иметь графическую схему оборудования, чтобы не упустить из виду важные детали, без которых невозможен запуск мотора.

Редуктор заднего моста, почему он может выйти из строя

Слабым звеном, из-за чего в первую очередь может редуктор выйти из строя, являются подшипники, сами подшипники изготавливаются из бронзы и находятся в чулках, чулки непосредственно прикрепляются к самому редуктору.

Если подшипник выходит из строя, соответственно из строя выводятся и чулки. Все это приводит к изгибанию вала, а из-за изгиба вала может перекоситься главная шестерня.

Из-за перекоса в шестерне могут надломиться зубы или образоваться сколы. По этой причине может заклинить сам редуктор, а в случае, если вал слетает со своего места, он может разбить корпус редуктора.

Профессионалы считают, что если в редуктор заднего моста вовремя не залить масло, то отсутствие масла или плохое качество масла, из-за несвоевременной замены, может стать причиной поломки редуктора. Автовладелец должен не упускать из вида своевременность обслуживания и замену масла через каждые 35 000 километров пробега.

Если в области заднего моста периодически возникает шум при наборе скорости машины, при резком замедлении или при поворотах — скорее всего у редуктора имеется какая-либо неисправность.

Автолюбители, которые делают все своими руками, смогут сделать ремонт редуктора заднего моста самостоятельно.

В качестве примера возьмем классический автомобиль ВАЗ.

Поставить на яму, слить трансмиссионное масло из редуктора заднего моста, при помощи домкрата поднять заднюю часть автомобиля, зафиксировать надежно.

-отсоединяется карданный вал, предварительно сделав метки положения карданного вала;

-снимаем задние колеса;

-снимаем тормозные барабаны;

-производим демонтаж полуоси;

-откручиваем болты крепления редуктора с мостом;

-снимаем сам редуктор;

-устанавливаем новый редуктор, при работе используем герметик и ставим новую картонную прокладку.

Далее работу делаем в обратном порядке, заливаем масло в редуктор.

Обращаем особое внимание на фланец редуктора и подшипники, все должно встать плотно, на свое место. Скоро сказка сказывается, да не скоро дело делается

Может возникнуть сложность со снятием тормозных барабанов

Скоро сказка сказывается, да не скоро дело делается. Может возникнуть сложность со снятием тормозных барабанов.

За время эксплуатации в этом месте может возникнуть ржавчина и металл может очень сильно быть прижат (пригореть).

Как снять тормозной барабан, не повредив его, посмотрите на видео:

Приработка зубчатого зацепления

Завершающий этап сборки цилиндрического редуктора — приработка зубчатых передач. С помощью процедуры корректируются контактные пятна, исправляются имеющиеся дефекты, увеличивается площадь соприкосновения. После приработки уменьшается шероховатость поверхности зацепления, снижается уровень шума, увеличивается рабочий ресурс передач.

Зубья покрывают тонким слоем абразивного материала.
Механизм запускают на 5–10 минут. Частоту мотора выставляют на 20–30 оборотов в минуту.
Удаляют с пары зубьев пасту, проверяют состояние рабочих поверхностей. Процедуру можно считать завершенной, если будут присутствовать следы контакта, а задиры и другие эффекты — отсутствовать.
Пасту необходимо заменить, а затем снова запустить устройство, постепенно увеличивая тормозной момент на выходном валу.
Каждые 30 минут механизм останавливают, проверяют рабочие поверхности, меняют абразивную пасту.
После удаления абразивной пасты нужно провести обкатку механизма в течение 90–120 минут. На зубья надо периодически подавать индустриальное масло, чтобы поверхность стала гладкой и блестящей, а остатки абразивного материала полностью удалились.

При кратном числе зубьев в паре перед процедурами зуб шестерни и два входящих в зацепление зуба колеса нужно пометить. При компоновке их вводят в зацепление, чтобы обеспечить совпадение ранее приработанных зубьев. При нечетном количестве зубьев все элементы прирабатываются, поэтому помечать их не нужно.

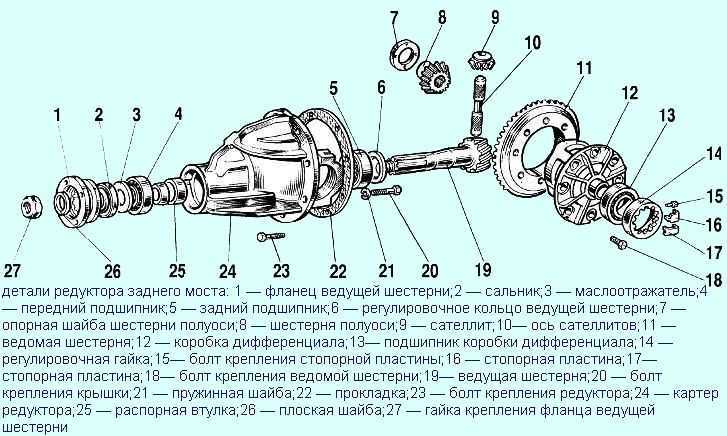

Закрепите редуктор на стенде. Снимите стопорные пластины 9 (см. рис. 3-62), выверните болты 7 и снимите крышки 8 подшипников коробки дифференциала, регулировочные гайки 10 и наружные кольца роликовых подшипников. Крышки 8 и наружные кольца подшипников пометьте, чтобы при сборке установить их на прежние места.

Выньте из картера 11 редуктора коробку дифференциала вместе с ведомой шестерней 2 и внутренними кольцами подшипников.

Рис. 3-63. Отвертывание гайки ведущей шестерни:

1 – стопор для фиксирования фланца ведущей шестерни;

2 – торцевой ключ;

3 – фланец ведущей шестерни;

4 – кронштейн.

Чтобы снять шестерню 1 и ее детали:

· переверните картер редуктора горловиной вверх (рис. 3-63) и, придерживая стопором 1 фланец 3 ведущей шестерни, отверните ключом 2 гайку крепления фланца;

· снимите фланец и выньте ведущую шестерню с регулировочным кольцом, внутренним кольцом заднего подшипника и с распорной втулкой;

· из картера редуктора выньте сальник, маслоотражатель и внутреннее кольцо переднего подшипника;

· выпрессуйте наружные кольца переднего и заднего подшипников оправкой А.70198;

· снимите с ведущей шестерни распорную втулку и с помощью универсального съемника А.40005/1/7 и оправки А.45008 (рис. 3-64) снимите внутреннее кольцо заднего роликового подшипника;

· снимите регулировочное кольцо ведущей шестерни.

Рис. 3-64. Снятие внутреннего кольца заднего подшипника ведущей шестерни универсальным съемником А.40005/1/7:

1 – универсальный съемник;

2 – ведущая шестерня;

3 – кольцо подшипника;

4 – приспособление А.45008.

Для разборки дифференциала:

· снимите внутренние кольца 2 (рис. 3-65) роликовых подшипников коробки 3 дифференциала, пользуясь для этого универсальным съемником А.40005/1/6 и упором А.45028;

· отверните болты крепления ведомой шестерни и выбейте из коробки дифференциала ось сателлитов;

· проверните шестерни полуосей и сателлиты так, чтобы последние выкатились в окна дифференциала, после чего их можно вынуть;

· снимите шестерни полуосей с опорными шайбами.

Рис. 3-65. Снятие внутреннего кольца подшипника коробки дифференциала универсальным съемником А.40005/1/6:

1 – универсальный съемник;

2 – внутреннее кольцо подшипника;

3 – коробка дифференциала;

4 – упор А.45028.

Назначение

Возможности регулирования скорости вращения вала двигателя внутреннего сгорания ограничены доступными рабочими режимами, поэтому в моторной технике (от мотоблоков до автомобилей) традиционно применяются устройства, позволяющие изменить скорость вращения, передаваемую от двигателя к тем или иным конструктивным элементам.

Если в автомобилях с этой целью применяется коробка передач, то на мотоблоках «Нева» традиционно устанавливаются редукторы, позволяющие управлять скоростью вращения, вращающим моментом и направлением движения. Именно к этому элементу подключаются и колеса устройства, и различное навесное оборудование, требующее подключения к двигателю (например, фрезы культиватора, лезвия косилки, метлы и так далее).

Регулируется редуктор ваз 2107, автор Жданкин Николай Владимирович

Приветствуем автолюбителей классических моделей ваз в автоблоге RtiIvaz.ru! В этих видеороликах рассмотрим редуктор ваз 2107 и регулировку. Видео Николай Владимирович посвятил владельцам заднеприводных автомобилей, так как сегодня тренд по редуктору заднего моста. Наглядным пособием для ремонта и регулировке показали редуктор заднего моста ваз 2107, распространенный отечественный автомобиль.

Главные элементы редуктора косозубые шестерни главной передачи, это так называемые «коничка» и «планетарка», составляющие главную пару редуктора. Завод выпускал четыре варианта главных пар:

Тихоходная, устанавливаемая на ваз 2102. Пара имеет 9 зубьев на конической шестерне и 40 планетарной. Число передачи момента 4.44, это тихоходный вариант. Снято с производства;
На ваз 2101 – знаменитая «копейка», главная пара имела 10 зубьев на «коничке» и 43 на «планетарке», с передаточным числом 4.3, снята с производства;
Ваз 2103 соответственно 10 зубьев на «коничке» и 41 на «планетарке»;
Ваз 2106 – 11 зубьев на «коничке» и 43 на «планетарке», передаточное число 3.9, считается скоростным редуктором.

Нужно отметить, что главная пара с передаточным числом 4.44 для ваз 2102 в запасные части, вообще говоря, не выпускалась и предназначалась лишь для комплектации редукторов ваз 2102 на заводском конвейере.

Как определять неисправности редуктора моста КамАЗ 5320

Этот узел в автомобилях КамАЗ довольно редко ломается, но постоянные и серьёзные нагрузки все-таки дают о себе знать. Ярким сигналом неисправности узла является шум при движении автомобиля, хотя он может служить свидетельством поломок и других узлов. Диагностику неисправности редуктора моста по шуму, можно выполнить в три этапа, причём каждая стадия может послужить в качестве отдельного способа выявления поломки.

Мосты автомобилей КАМАЗ

Разгон, сброс скорости на работающем двигателе и включённой передаче:

во время движения авто на скорости 25 км/ч прислушиваться к работе двигателя;
в процессе постепенного ускорения автомобиля до 85 км/ч определить начало появления шума и момент его затихания;
постепенно сбросить скорость (без торможения) до 25 км/ч и уточнить момент, когда шум возникает и затихает;

Если посторонние звуки появляются и затихают на одинаковой скорости во время разгона и торможения, то в этом виноват редуктор среднего моста КамАЗ. Нужно проделать следующий этап диагностики.

Редукционный клапан КамАЗ-5320

Разгон, нейтральная передача и отключенный двигатель:

разогнать автомобиль до 80 км/ч;
рычаг коробки передач переставить на нейтральную скорость;
выключить двигатель;
прислушаться к работе двигателя.

При дрейфе шумов нет, а при нагрузках есть – неисправен редуктор моста. Можно полностью убедиться, проделав третий этап.

«Прогазовка» на месте:

включить двигатель и хорошо «прогазовать»;
прислушаться к работе двигателя.

Если шумов, выявленных на первой стадии нет – узел точно неисправен и требует ремонта или замены.

Как выбрать?

Преобразователь для мотоблока можно изготовить своими руками, но если нет необходимого опыта, то лучше приобрести его в специализированных торговых точках. Сегодня на рынке представлен огромный спектр качественных модификаций, стоимость которых варьируется в зависимости от различных технических и качественных характеристик.

На цену могут повлиять следующие факторы.

Качество материалов, из которых изготовлены комплектующие.
Количество функций, выполняемых преобразователем.
Статус производителя.
Реверсивный механизм (его наличие или отсутствие).
Воспроизводимая мощность. При выборе следует не гнаться за большей мощностью, а ориентироваться на технические характеристики транспортного средства. Поскольку возможности редуктора и двигателя должны совпадать.
Тип конструкции (разборный или неразборный).
Конструктивные особенности. Например, тип передачи или вид сцепления.
Срок службы. Как показывает практика, грамотно подобранный преобразователь способен прослужить от 7 до 15 лет в зависимости от типа передачи.

При покупке преобразователя не нужно забывать про габариты двигателя. Будет обидно потратить деньги на то, что потом не войдет в корпус. При выборе редуктора необходимо также позаботиться о масле, которое заливается в него. Оно играет важную роль, являясь залогом эффективной и бесперебойной работы механизма.

При выборе нужно учитывать несколько факторов.

Климатические условия. Если транспортное средство будет эксплуатироваться в северных районах, то отдайте предпочтение тем средствам, которые не замерзают при минусовых температурах. В южных областях не следует тратиться на покупку таких вариантов.
Нагрузки. При наличии тяжелой или целинной почвы мотоблок будет работать при повышенных нагрузках, а значит трение между деталями увеличится, вращательный момент усилится. Чтобы увеличить срок службы запчастей, следует подбирать смазочную жидкость, учитывающую эти особенности.

При выборе редуктора от какого-то конкретного производителя помните, что при ремонте необходимо менять вышедшие из строя комплектующие на подобные. Поэтому следует выбирать поставщика, который имеет свои представительства в вашем регионе.

Устройство редуктора на мотоблоке Нева

Редуктор мотоблока Нева отвечает за передачу вращения исходящее от мотора к колесам и навесным инструментам. Он контролирует вращательное число, скорость, а также направление — вперед или назад. В принципе, редуктор для моделей МБ 2 и МБ 1 мало чем отличаются, поэтому здесь мы рассмотрим именно второй вариант. Устройство редуктора сделано так, что на его наружной части корпуса расположены составляющие, необходимые для изменения передач.

Рычаг КПП имеет 5 позиций. Когда вы нажимаете на него, вилка выводит муфту из зацепления. Когда вы рычаг бросаете, вилка возобновляет свое первоначальное положение. Мотоблок будет приостанавливаться, когда привод будет подсоединен к правой полуоси. От звездочки идет крутящий момент. Когда ручка утоплена, цепляя левую звездочку, передача понижается. Если вам нужна высшая передача, ручку нужно до конца выдвинуть.

Основные этапы сборки цилиндрического редуктора

Сборка вала с зубчатыми колесами и другими комплектующими. Все зависит от типа устройства. Если оно одноступенчатое, то валов будет два, если двухступенчатое, количество валов увеличивается до трех: ведущего, промежуточного, ведомого.
Закладка шпоны, монтаж колес. Во время сборки цилиндрического редуктора шпонку закладывают в шпоночный паз. Затем в соответствии со схемой производителя одно или пара зубчатых колес напрессовываются. Для процедуры можно использовать ручной инструмент или профессиональный пресс. При наличии на входном валу вала-шестерни запрессовка не нужна. Для некоторых моделей устройств понадобится предварительный нагрев ступиц зубчатых колес для достижения нужных показателей натяга.
Установка колец и распорных втулок.
Установка тел качения. Шарикоподшипники или роликоподшипники нужно установить в торец втулки или бортик на посадочные места до упора.
Установка валов. Валы помещаются в корпус, мастер регулирует расстояние между ними, фиксирует шестеренки.
Установка врезных крышек в корпусные пазы.
Монтаж крышки редуктора на штифты.
Монтаж редукторной крышки болтами, винтами, шайбами к корпусу.
Монтаж прокладок, наружных крышек на болты.
Фиксация пробки для пропуска масла, указателя масла.
Заливка масла, монтаж люка с фиксацией винтами.
Обкатка, предварительные испытания механизма.

Ремонт мотоблоков (Кадви: Ока и Угра, Салют, Агро, Каскад, Фаворит и других) и мотокультиваторов.

В последнее время мотоблоки и мотокультиваторы

широко применяются в сельском хозяйстве, на дачных и садовых участках, на фермерских хозяйствах. Как и любая другая мототехника, мотоблоки и мотокультиваторы нуждаются в гарантийном или послегарантийном ремонте
