Провалилось сцепление: причины и ремонт

Что, если берет в самом верху – в начале хода

Здесь проблема решается по аналогичному сценарию, просто регулировочную гайку требуется крутить в противоположном направлении по сравнению с описанными выше процедурами настроек. Нужно двигаться к педали сцепления, поворачивая ключ в этом направлении.

Проблема здесь заключается в том, что ведомый диск не имеет возможности полностью включаться в работу. Из-за этого возникает пробуксовка, пропадает крутящий момент, поэтому машина теряет динамику разгона.

Если игнорировать данную проблему, то машина в один прекрасный момент не сможет даже сдвинуться с места.

Гидравлическое сцепление требует особого внимания

Здесь нужно особое внимание уделять возможным утечкам тормозной жидкости. Отрегулировать свободный ход педали может даже начинающий водитель:

1. Вначале нужно избавиться от воздуха, который, предположительно, может находиться внутри системы. Для этого нужно наполнить расширительный бачок до рекомендуемого уровня. Один конец шланга нужно надеть на клапан прокачки, а другой – опустить внутрь банки с «тормозухой».
2. После этого требуется нажать до упора педаль сцепления для слива жидкости вместе с воздухом.
3. На следующем этапе нужно закрутить клапан, отпустить педаль.
4. В конце нужно долить тормозную жидкость до необходимого уровня.

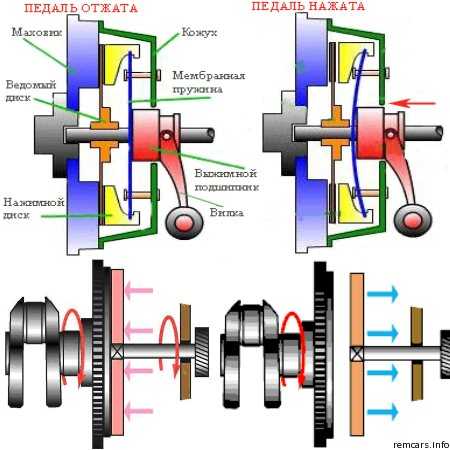

Принцип работы механизма сцепления:

Двигатель автомобиля передает свою энергию грузному маховику. При управлении акселератором можно уменьшить или увеличить число оборотов. А для того, чтобы машина двинулась с места,подобное движение должно быть передано на «механический» редуктор – в нашем случае на коробку передач автомобиля. Чтобы машина не заглохла, вращение должно передаваться с максимальной плавностью. Аналогичные требования предъявляются и к остановке транспортного средства. Сцепление – именно тот вспомогательный элемент, без которого это было бы невозможно реализовать.

Работу сцепления объяснить не сложно!

Функционирование механизма сцепления автомобиля.

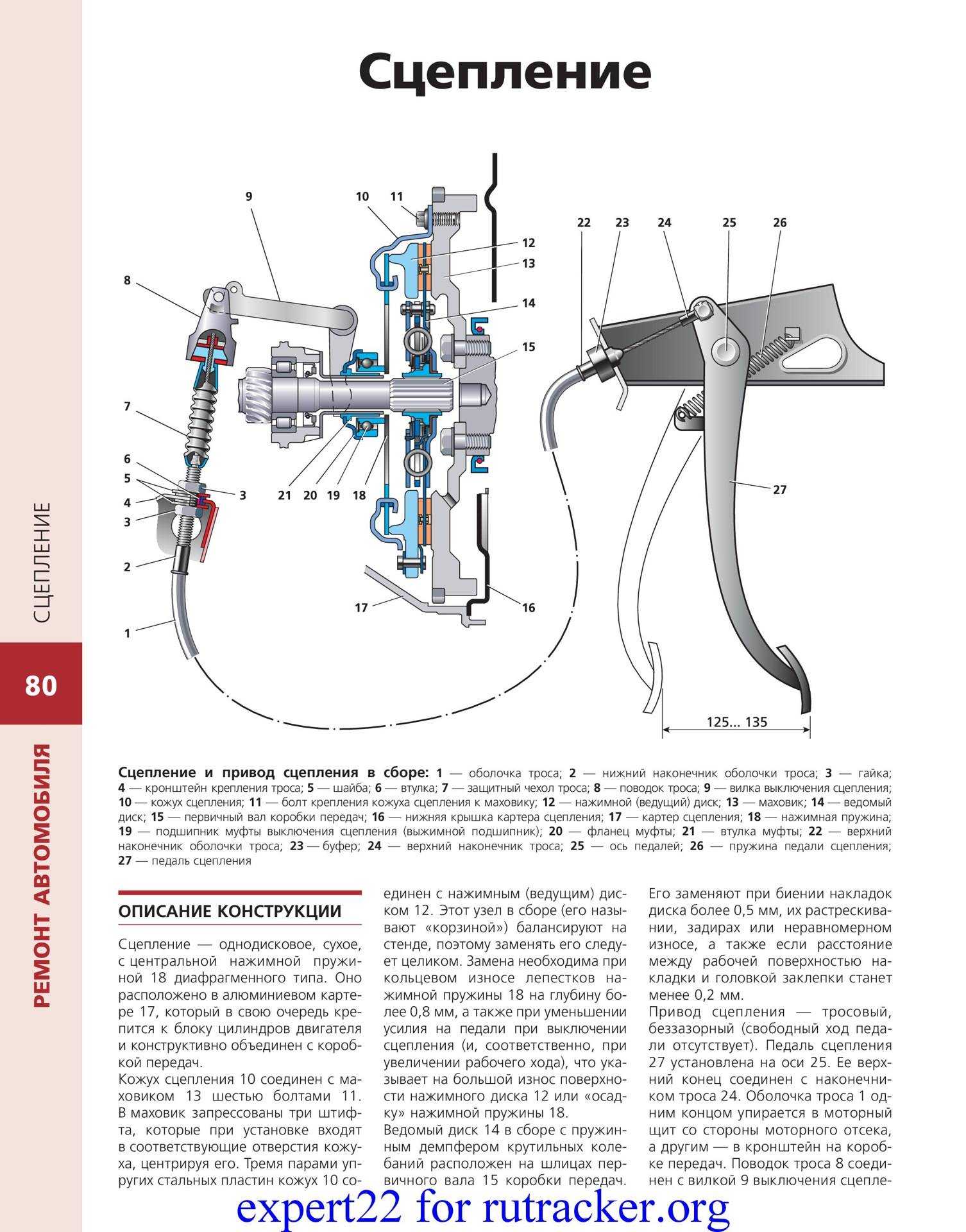

Составные элементы механизма сцепления.

Почему провалилась педаль сцепления

Пожалуй, самая распространенная неисправность на обоих видах приводов, только причины могут быть совершенно разными. Начнем с механического привода сцепления, как самого часто встречающегося. Педаль может проваливаться в пол и сцепление никак не реагирует на нажатие педали. Это наиболее простой вариант поломки, потому что неисправность очевидна — усилие от педали попросту не передается на вилку сцепления.

Педаль сцепления может провалиться из-за того, что разорвался тросик привода сцепления

В этом случае порядок действий и мер по выявлению неисправностей такой:

1. Тяга, которая приводит в действие сцепление, расшплинтовалась и соединение между тягой и педалью разорвано. В этом случае достаточно просто найти место крепления тяги к педали или вспомогательному рычагу, зашплинтовать и проверить надежность подвижного соединения тяги с педалью или вилкой сцепления.
2. Тросик привода сцепления порвался или вышел из зацепления либо в месте крепления к педали, либо в месте крепления к системе рычагов или вилки выключения сцепления.

В обоих случаях ничего смертельного нет и из каждой ситуации можно найти выход, главное, не паниковать. Бывает и похуже. Обрыв троса происходит всегда неожиданно и по его, троса, логике рвется он в обязательном порядке в самых сложных дорожных условиях — на затяжных подъемах, на загруженных многополосных дорогах. Психологический фактор часто не дает сконцентрироваться на главном. Не хочется же выглядеть перед коллегами по движению чайником, поэтому самое главное — спокойствие и вовремя включенная аварийка.

www.youtube.com/watch?v=PmWXOJ1Lx2E

Открываем капот и смотрим на состояние троса сцепления. Вполне возможно, что и посторонняя помощь не понадобится — тросик целый и он просто может выйти из зацепления. Это бывает на Рено Логан, Рено Сандеро, Меган, иногда на ВАЗ 2110 и им подобных. Трос просто закрепляется на вилке сцепления, мы глубоко выдыхаем и едем дальше по своим делам.

В случае, когда трос порвался в кожухе — перетерся, порвался в местах крепления к механизму привода, тоже паниковать не стоит. Опытные автомобилисты на всякий случай возят с собой запасной трос сцепления, но если троса под рукой не оказалось, то можно добраться до ближайшего автомагазина или СТО без сцепления вообще. В крайнем случае они знают что делать. Потребуется некоторая квалификация, но опыт приходит со временем. Словом, для того чтобы доехать до места назначения без сцепления вообще, не просясь ни к кому «на галстук», все, что от нас потребуется — четко чувствовать обороты мотора. Лучше, конечно, если на приборке стоит тахометр, но если его нет, не страшно. При выключенном моторе включаем первую передачу. Запускаем двигатель, трогаемся с места автоматически.

Опытный автомобилист всегда возит с собой запасной трос сцепления

Выглядеть это будет забавно, но мы не показываем мастер-класс по вождению, а добираемся до места назначения. Желательно дотянуть на первой-второй передаче. При отсутствии перекрестков это может получиться, но на светофорах и в тянучках придется глушить двигатель, и повторять трогание снова. Чувствуя обороты и синхронизаторы на шестернях КПП, можно переключаться даже без хруста и рывков. Трогаться без рывков — не получится.

Туго нажимается педаль сцепления на КАМАЗе

Клинит сцепление Камаз

Очень тугой выжим сцепления на камазе 6520.

Тугая педаль сцепления? РЕШЕНО! Лада Калина.

Тугая педаль сцепления недовыжим буксует сцепление диагностика провалилась педаль сцепления

КАМАЗ РЕМОНТ пропало сцепление #3

Скрипит сцепление и туго выжимается. Как смазать вилку сцепления не снимая коробку на ВАЗ 2114

Одна из причин, почему не выжимается сцепление после сборки, с новыми ведомыми дисками.

Если туго включаеться коробка передач.Быстрое решение проблемы.

КАМАЗ РЕМОНТ пропало сцепление

Сцепление, проблемы с гидроприводом. (часть №2).

Также смотрите:

• КАМАЗ 6520 самосвал со спальником
• КАМАЗ 1978 года выпуска
• Бак для КАМАЗа 700 литров
• КАМАЗ прм 5820
• Пружины для клапанов КАМАЗ
• Роликовый подшипник первичного вала КАМАЗ
• Стакан с подогревом на КАМАЗ
• Болты головки КАМАЗ размер
• КАМАЗ 5308 кузов
• Как заменить задние рессоры на КАМАЗе
• Сцепление на КАМАЗ 740 схема
• Схема самосвальной установки КАМАЗ
• Тэн для КАМАЗа
• Предпусковой подогреватель двигателя КАМАЗ инструкция
• КАМАЗ провод уровня топлива

Главная » Новое » Туго нажимается педаль сцепления на КАМАЗе kamaz136.ru

Диагностика других неисправностей и их симптомы

О неисправности в механизме свидетельствуют также посторонние шумы. Так повышенный уровень шума при выключении говорит об утечке смазки или износе подшипника выключения сцепления. Лучше его поменять.

Шум, возникающий когда отпускается педали сцепления, указывает на поломку или утерю упругости пружин демпфера, пружины вилки включения или поломке пластин, которые соединяют нажимной диск с кожухом. » alt=»»> Все перечисленные неисправности сцепления можно выявить с помощью несложной диагностики. Дальнейшая детальная проверка сцепления должна подсказать способы их устранения.

Давайте разберемся, что это за агрегат и для чего оно нужно? Сцепление выполняет ответственную миссию – передает вращающий момент от маховика, который расположен со стороны мотора, к КПП. Это необходимо, чтобы периодически отсоединять подключение двигателя к трансмиссии.

Непрерывная эксплуатация автомобиля со временем, как ни крути, приведет к сбоям в отдельных системах, и в частности, к сбоям сцепления. Поспособствовать этому могут неисправности в двигателе или его ходовой части. Понять и обнаружить неисправность сцепления не составляет особого труда и является очевидной даже для неопытных водителей. Ведь даже самые маленькие сбои в его работе заметны.

Если регулярно осматривать машину, все его элементы в отдельности и прислушиваться к работе мотора, то обнаружить проблему можно на более ранних сроках. Далее можно будет узнать, на каких признаках стоит акцентироваться и как исправить возникшие проблемы со сцеплением.

Распространённые причины возникновения поломок сцепления

У этого механизма ресурс довольно солидный, лежащий в пределах 100-150 тысяч километров пробега. При «правильной» эксплуатации верхняя планка, зависящая от конкретной модели, легко достижима. Но пресловутый «людской фактор» может стать причиной преждевременного появления неисправностей сцепления. Вот чего нужно остерегаться:

• агрессивной манеры езды. Не следует злоупотреблять частыми резкими нажатиями и столь же резким бросанием педали – при таких действиях фрикционные накладки долго не протянут;
• остерегайтесь постоянной езды под повышенной нагрузкой, чем частенько грешит коммерческий транспорт;
• к преждевременным поломкам приводит неправильная буксировка (неопытные водители часто буксируют с наполовину выжатой педалью). Не следует брать на буксир транспортное средство, масса которого гораздо больше веса вашего авто;
• избавляйтесь от привычки ездить с полувыжатой педалью сцепления без острой необходимости.

Как работает сцепление

Этот узел ответственен за передачу крутящего момента от двигателя к коробке передач. Если бы не необходимость периодически разъединять эти агрегаты, сцепление было бы не нужно. Отметим, что этот механизм присутствует только на автомобилях с механической трансмиссией. Если на машине установлена роботизированная коробка, то она тоже оснащается сцеплением, просто им управляют не вручную – эту функцию берёт на себя электроника.

В автомобилях с автоматической коробкой передач используется иной принцип взаимодействия с двигателем.

Упрощённо сцепление можно представить как механизм, состоящий из следующих узлов:

• привода, соединяющего педаль с самим сцеплением (бывает механический, с тросиком, или гидравлический). В случае роботизированной коробки привод приводится в действие актуатором, команды на который поступают от блока управления;
• корзины, состоящей из выжимного подшипника и нажимного диска;
• ведомого диска;
• вилки;
• демпферных пружин;
• педали.

После нажатия водителем на педаль тросик передаёт усилие на штоки цилиндров и затем на вилку, которая посредством выжимного подшипника передаёт механическое усилие на лепестки нажимного диска, а они, в свою очередь, изгибаются к маховику. В результате ведомый диск теряет сцепление с ведущим, и двигатель начинает работать вхолостую, без нагрузки на колёса.

Что делать, если сцепление буксует

Когда симптомы неисправности налицо, это не означает, что необходимо выполнять дорогостоящий ремонт, заключающийся в полной замене узла на новый. В ряде случаев стоит попытаться решить проблемы самостоятельно. Главное – определить, в чём заключается причина пробуксовки сцепления.

Если налицо износ фрикционов, ваши действия будут зависеть от степени их износа. Измерьте расстояние между заклёпками и рабочей поверхностью. Если оно не превышает 0,2 мм., можно попробовать отрегулировать свободный ход педали. При большем зазоре без замены ведомого диска, выполняемого в сборе с накладками, не обойтись.

Если вы при визуальном осмотре обнаружили на фрикционах следы масла – это может свидетельствовать о забитом канале дренажа маховика, или о наличии в коробке передач смазки выше допустимого количества. Выяснив и устранив причину, можно прочистить накладки и затем тщательно их высушить. Промывку следует выполнять керосином, просушку – безворсовой ветошью. Желательно после этого зачистить накладки наждачной бумагой.

Разбухшие резиновые уплотнители и другие детали гидропривода – ещё одна распространённая причина, почему сцепление автомобиля буксует. Способ устранения следующий:

• демонтируем главный и рабочий цилиндры;
• осуществляем тщательную промывку системы любой спиртосодержащей жидкостью;
• меняем на новые все резиновые детали, в значительной степени потерявшие изначальную форму;
• очищаем от загрязнения компенсаторные отверстия;
• осуществляем замену тормозной жидкости и прокачиваем тормоза.

Если нажимные пластины утратили эластичность, это приводит к ослаблению их способности оказывать давление на нажимной диск, и тогда сцепление будет выключаться не полностью. Эта проблема характерна для возрастных авто (10-летних и более старых). Для проверки факта ослабления пружин необходимо демонтировать диск сцепления. Если факт подтвердится, меняем пружины на новые.

Принцип действия системы сцепления

Для передачи крутящего момента ведущим колесам транспортного средства от коленвала мотора предусмотрена трансмиссия, так как прямая передача момента от мотора колесам невыгодна. Автомобиль не сможет поехать без сцепления, а сама работа силового агрегата будет неэффективной.

Для удобной работы силовой установки крутящий момент, снятый с коленвала, предварительно должен измениться в коробке переключения передач (КПП). После этого он переходит на ведущую ось. Поскольку переключение передачи заставляет вращаться шестерни КПП, которые с силой ударяются друг о друга, то сменить передачу можно с трудом. При постоянном подключении коробки к силовому агрегату для полной остановки транспортного средства потребуется остановить и мотор.

Работа сцепления в автомобиле Газель

Нажимной диск сцепления, присоединенный к корпусу, прижимает ведомый диск к маховику. Ступица диска, присоединенная к первичному валу, должна иметь возможность осуществлять по нему свободное движение. Корпус ступицы оснащен демпферными пружинами, играющими роль гасителей колебаний и обеспечивающими плавность хода.

Чтобы создать требуемое усилие при нажатии, предусмотрена пружина с лепестками, которые подвергаются воздействию выжимного подшипника. Он представляет собой связующее звено между приводом и сцеплением, на которое крепится вилка с рычагом. На его конце закрепляется другой рычаг либо трос, ведущий к педали сцепления.

Признаки неисправности сцепления

Люди, регулярно управляющие автомобилем, сразу понимают, что с ним что-то не так и педаль стала туже. Кроме этого можно определить неполадки по другим факторам:

• при нажатии педали появляются резкие скрежещущие звуки, нехарактерные для нормальной работы системы;
• рычаг нажимается с рывками, нет плавности хода;
• свободный ход педали приходится часто регулировать;
• при ослаблении нажатия сцепление включается рывками;
• сцепление буксует – об этом может сказать запах перегорающих фрикционов, увеличение расхода топлива.

При этом для некоторых автомобилей тугая педаль – норма, касается это старых отечественных моделей – «классики». Но если тугость возникает в сравнительно новых машинах, как российского производства, так и зарубежного – это повод провести диагностику.

Конструкция приводной системы и признаки неисправности

Управление нажимным механизмом осуществляется крайней левой педалью. Грамотно рассчитанный рычаг обеспечивает легкое перемещение лепестков выжимного диска. В данной модели машины команды на перемещение вилки подаются тросом. Он «ходит» в соответствующей рубашке. Стоит отметить, что здесь реализована автоматическая система регулировки длины тросика.

Признаки неполадки

На новой автомашине ответственный педальный узел перемещается легко. Нарушение заводского состояния требует прекращения эксплуатации и выяснения причин. Обычно наряду с тугим ходом возникают смежные симптомы, указывающие на неисправность сборочного модуля:

• Посторонние скрипы в процессе движения педали.
• Рывковое перемещение педальки.
• Необходимость в частой регулировке холостого хода рычага.
• Рывки машины при соединении коробки с мотором.

По каким причинам сцепление выходит из строя раньше времени

Срок работы данного агрегата составляет примерно 150 -300 тысяч км, что достаточно много. Также жизнедеятельность зависит от самого автомобиля и его эксплуатации. Какие факторы приводят к его сокращению? И так:

1. Опасный стиль вождения: водитель бросает педаль, резко нажимает ее, что приводит к более быстрому износу накладки.
2. ТС передвигается постоянно под нагрузкой. Это зачастую относится к коммерческому транспорту
3. Если Вы буксируете другую машину, чья масса гораздо выше массы вашей машины, сцепление может сгореть. Если ощущается гарь, стоит тут же прекратить движение.
4. Не стоит удерживать педаль на половину нажатой. Только в случае необходимости.

Неисправности

В приведенном ниже тексте поломки муфты располагаются в убывающем порядке. Сначала описаны популярные, в конце – те, что происходят нечасто.

Педаль проваливается, передачи не включаются

Среди частых неприятностей со сцеплением встречается ситуация, когда педаль, после нажатия на нее ногой, не оказывает сопротивления и проваливается в пол. Мотор уже работает, а передача не включается. В этом случае неисправен привод муфты

Т.е., порвался трос либо поврежден гидропривод. Возможно, вилка оделась на шарнир из-за того, что протерлась. Ремонт заключается в замене поврежденной детали. Потом надо отрегулировать узел. Вилку иногда можно исправить наваркой.

Подгорают накладки

При старте, ускорении или на подъеме водитель чувствует неприятный запах. «Горят» накладки. Диск с пружинами изношен до такойстепени, что от поверхности трения уже практически ничего не осталось.

Могут просто сильно износиться пружины. Но подобное бывает редко, разве что на технике очень старой или китайского производства. Что делать? Выход один — заменить ведомый диск. Притом, чем скорее, тем лучше. Иначе, из-за проскальзывания плоскостей корзина и маховик износятся очень быстро. Поскольку процедура требует снятия КПП, то желательно одновременно поменять еще и выжимной подшипник.

Срок его службы приблизительно такой же, как и ведомого диска, стоит он сравнительно недорого. А чтобы поставить новый, надо коробку снимать. Так лучше уж сразу, чтобы вскорости не пришлось снова демонтировать КПП – это сложно и дорого.

Обороты растут, а скорость — нет

Бывает, что на значительной скорости, когда включена высокая передача, водитель резко добавляет газ и мотор, как положено, «взвывает». А скорость почему-то не изменяется. Причина данной поломки аналогичная— накладки износились до предела.

Ну а пресловутый запах? Его ведь не слышно! Правильно, ведь авто едет быстро. Двигательная секция и днище хорошо продувается. В очень редких случаях причиной описанных выше неисправностей является замасленное сцепление.

Муфта шумит

Еще одна неприятность — когда водитель выжимает муфту, со стороны данного узла слышны непонятные звуки. Доносится какой-тонепонятный скрежет или гул, что-то шумит и т.п. В подавляющем большинстве случаев это износился подшипник. Технология ремонта зависит от автомобиля. На новых машинах поврежденную деталь придется заменить. На старых можно набить его смазкой.

Теоретически, с такой поломкой можно ездить довольно долго. Ну, звуки будут неприятные, ладно, чего уж там. Практически, надо учитывать вероятность полного заклинивания подшипника. В общем, лучше сразу поставить новый. Можно проварить выжимной в тугоплавкой смазке. Но это — ненадолго.

У названной «беды» есть варианты. Если во время нажатия на педаль слышен звук на высоких тонах (противный писк) то подшипник полностью заклинил. Менять надо срочно, иначе «полетит» корзина сцепления и ремонт обойдется намного дороже.

Если слышен тихий писк и, возможно, скрежет, то не исключено, что разрушился подшипник маховика. Правда, такое бывает редко. Обычно указанную деталь меняют во время капремонта мотора или, когда снимают сцепление.

Вибрация

Бывает, начинаешь ехать или на ходу переключаешь скорость, и тут появляется вибрация с характерным неприятным частым постукиванием, машина дергается. Это может происходить из-за выхода из строя подушек мотора. Если же они целые (или их заменили, а вибрация не исчезла), тогда дело в муфте:

На двухмассовом маховике тоже случаются неполадки. Еще одна возможность – неправильная настройка выжимных лапок. Но это очень редкий случай, т.к. последние пару десятков лет корзины с лапками ставят только на УАЗы. Чтобы разобраться, что именно произошло, придется снимать коробку и разбирать сцепление.

Вариантов решения вопроса два. Можно сразу купить сцепление в сборе, а, может быть, и двухмассовый маховик, и все поменять. Получится дороже, зато быстро. В противном случае, сначала надо разобрать муфту и найти причину. А уж потом заказать то, что вышло из строя, и поменять.

Так получится намного дешевле, но дольше. И, опять же, рекомендуется по ходу работы заменить выжимной подшипник. Иначе, не исключено, придется через какие-нибудь 10 000 км еще раз снимать сцепление, так что еще неизвестно, что дешевле.

Рычаг КПП двигается тяжело, со скрежетом

Если во время переключения для перемещения рычага КПП надо прилагать большое усилие, плюс прослушивается скрежет, это признак того, что сцепление выключается не полностью. Диски как следует не разводятся, сателлит продолжает вращаться. Дальше — классика: «кто виноват?» и «что делать?»

Особенности регулировки

Для комфортного начала движения и переключения передач в конструкции сцепления предусмотрен клапан задержки сцепления. При его корректной работе срабатывание происходит с одинаковой скоростью независимо от того насколько быстро (медленно) нажимается педаль сцепления.

Также нужно понимать, что изменить (уменьшить, увеличить) рабочий ход педали, который составляет 90 мм, невозможно. Конструктивные особенности позволяют произвести регулировку только свободного хода, который не должен превышать 3 мм.

Для того чтобы измерить свободный ход необходимо установить металлическую линейку между педалью и ковровым покрытием и зафиксировать отметку при нормальном положении педали. Нажмите на педаль до первого ощутимого сопротивления и зафиксируйте расстояние. Если оно больше рекомендованного, регулировка сцепления Солярис производится под консолью приборов. Там расположен механический датчик с резьбой и двумя гайками на 14.

• Ключом на 14 удерживайте нижнюю гайку и ослабьте верхнюю, вращая ее по направлению резьбы.
• Закрутите нижнюю гайку, и свободный ход уменьшится.
• Произведите контрольный замер свободного хода.

На этом регулировка сцепления на Хендай Солярис завершена. Добейтесь, чтобы свободный ход был от 1 до 3 мм. При этом момент схватывания педали меняется. При регулировке постарайтесь, чтобы высота педали находилась на одинаковом уровне с педалью тормоза, а включение сцепления при нажатии происходило посередине.

Это интересно: Снятие и установка кожухов рулевой колонки Hyundai Accent MC

Почему педаль сцепления стала тугой

Поскольку тросовые системы наиболее подвержены неисправностям, сначала рассмотрим, почему может стать тугой педаль в таких условиях:

• увеличенная жесткость лепестков диафрагменной пружины – к этому приводит постепенный износ детали и ее деформация;
• заедание выжимного подшипника, сопряженное с увеличенным усилием для поворота вилки, подвергают трос сцепления повышенным нагрузкам;
• разрыв проволок троса – они сцепляются с металлической оплеткой, увеличивая сопротивление тугой педали.

Чаще встречается первая причина, виной этому – компоновка лепестков корзины. Центральная часть, имеющая выжимной подшипник, становится выше плоскости пружины, для преодоления этого возвышения требуются дополнительный нажим.

Чтобы диафрагменная пружина была более прочной, производители увеличивают жесткость лепестков искусственно. Особенно часто это происходит с китайскими подделками под известные фирмы. Несмотря на ожидания, тугая педаль не изменится с установкой такого элемента.

С пробегом от 150 000 километров проблемы появляются и с выжимным подшипником, который постепенно разбалтывается на лепестках, давая перекосы. Выжимная вилка, подвергающаяся нагрузкам больше всего, со временем также деформируется, заклинивает в крайних положениях.

Гидравлический тип также имеет свои характерные неполадки, приводящие к тугости педали:

1. Утечка жидкости из контура.
2. Завоздушивание системы.
3. Поломка направляющего элемента в выжимном подшипнике.
4. Выход из строя гидравлического поршня.
5. Поломка корзины (чаще всего пружины).
6. Повреждение манжет в рабочем цилиндре.

Что в итоге

Если без специальной настройки сцепление стало мягким, искать причины и выполнять ремонт нужно как можно скорее. Помните, езда с неисправным сцеплением является небезопасной, а также приводит к усиленному износу различных деталей, элементов и узлов.

Напоследок отметим, что полная замена всего привода требуется только в отдельных случаях. Как правило, удается ограничиться заменой некоторых отдельных деталей и последующей настройкой/регулировкой привода сцепления.

Как переключать передачи без сцепления: езда без сцепления на машине с МКПП в случае возникновения неисправностей. Советы и рекомендации.

Передачи включаются туго или не включаются скорости на механической коробке передач: основные причины неисправности и возможные неполадки.

Правильное переключение передач на автомобиле с механической коробкой: когда включать ту или иную передачу на МКПП, работа с педалью сцепления, ошибки.

Сцепление автомобиля: назначение, виды, устройство, принцип работы. Частые неисправности сцепления в устройстве трансмиссии автомобиля, признаки неполадок.

Причины затрудненного включения передач на заведенном моторе. Трансмиссионное масло и уровень в КПП, износ синхронизаторов и шестерен коробки, сцепление.

Как реализовано сцепление в устройстве трансмиссии на автомобилях с АКПП по сравнению с механической или роботизированной КПП. Особенности и отличия.
