Проверка и регулировка углов установки управляемых колес

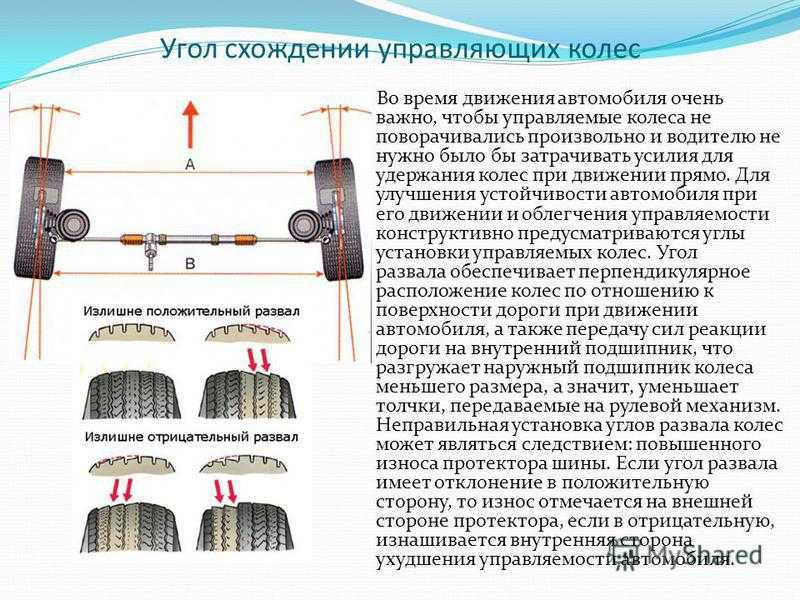

Развал

Развал положительный ( + ), когда колесо наклонено верхней частью вне автомобиля
Развал отрицательный ( — ),когда колесо наклонено верхней частью внутрь автомобиля
Нулевой развал, когда колесо вертикально

Развал регулируется для передних и задних колес автомобиля.

Развал необходим для равномерного распределения нагрузки автомобиля по всему пятну контакта шины в точке контакта, чтобы свести к минимуму износ шин. Развал возможно также использовать, чтобы изменить управляемость автомобиля, иногда за счет износа шин. Отрицательный развал может улучшить устойчивость автомобиля в поворотах, обеспечивая хороший контакт шины с дорогой при прохождении поворотов.

Неправильный развал может вызвать уводы, а также чрезмерный износ шин. Как правило, разница развала на одной оси (кросс) должна быть не более 30′ (в минутах).

Неправильный развал может привести к следующим последствиям:

Износ внутренней поверхности шин:- чрезмерный отрицательный развал
Износ на внешнем краю покрышки:- чрезмерный положительный развал
Тянет в одну сторону
Чрезмерный износ подшипника колеса (из за неравномерной нагрузки)
Неудовлетворительная управляемость автомобиля

Возможные причины неправильного развала:

Деформация элементов подвески
Неправильная регулировка
Неправильный клиренс

Продольный наклон шкворня (или оси поворота) (CASTER) — угол между вертикалью и проекцией линии, проходящей через центры шаровых опор, на плоскость, параллельную продольной оси автомобиля. Он способствует стабилизации передних колес в направлении прямолинейного движения.

Иначе кастер – это продольный наклон плоскости качания колеса и может быть просто описан как, наклон вперед или назад Макферсон если смотреть на автомобиль сбоку. Положительный кастор (+), — это когда верхняя опора стойки смещена назад. и чаще используется на современных автомобилях.

Отрицательный кастер — это когда верхняя опора стойки смещена вперед. Положительные кастер обеспечивает лучшую курсовую устойчивость и стабилизацию, чем негативный кастер. Если вы посмотрите на передние колесо и вилку велосипеда, вы увидите, что они образуют положительный кастер, и именно это позволяет ехать на велосипеде не прикасаясь к рулю. Чем больше положительный угол продольного наклона, тем тяжелее руль.

Поскольку в большинстве своем современные автомобили способны развивать высокие скорости, положительный угол продольного наклона необходим для обеспечения высокой стабильности при движении. Электрогидравлическое рулевое управление призвано для преодоления тяжелого руля. Как правило, кастор на левой и правой стороне транспортного средства не должен различаться более чем на 30′ (в минутах), в противном случае автомобиль может тянуть в одну сторону. Автомобиль будет тянуть в сторону с наименьшим углом.

Неправильный кастер может привести к следующим последствиям:

Тяжелое рулевое управление — чрезмерный положительный кастер
Чрезмерная чувствительность к восприятию дорожных неровностей на руле – избыточный положительный кастер
Колебание (биение) руля — : чрезмерный отрицательный кастер усилия на рулевом колесе при левом и правом поворотах, односторонний износ протектора
Отсутствие самостабилизации руля — : чрезмерный отрицательный кастер разные визг шин на поворотах.

Возможные причины неправильного castеr:

Верхняя опора -Макферсон установлена вперед или назад
Продольный рычаг подвески или его крепление перемещается вперед или назад
Автомобиль не установлен на ровной поверхности при регулировке
Неправильный наклон автомобиля
Колеса не блокируются во время регулировки
Неправильная регулировка (если регулируется)

Оптимальная траектория поворота автомобиля

Другим важным условием безопасности выполнения поворота является движение автомобиля по оптимальной траектории поворота.

Оптимальная (с точки зрения вашей безопасности) траектория прохождения поворота это такая, когда она выполняется в пределах полосы движения без лишних манипуляций рулевым колесом.

Другими словами, вы поворачиваете руль один раз на входе в поворот, проходите дугу поворота и возвращаете руль в прямолинейное движение на выходе. На первый взгляд, это может показаться сложным, но к этому нужно стремиться.

Поворот руля нужно рассчитать так, чтобы не «выскочить» на встречную полосу, и чтобы не пришлось позднее доворачивать руль на нужную траекторию движения. Такое умение приходит не сразу, придется тренироваться.

Почему на дуге поворота очень нежелательно доворачивать руль? Ведь, так или иначе, делать это придется в процессе поездки, и, глядя на других автомобилистов, нельзя сказать, что все рулят идеально. Возникает вопрос: зачем к этому стремиться?!

В статье Как автомобиль поворачивает описана физика поворота автомобиля с учетом сил, действующих на автомобиль в повороте.

Автомобиль опирается на дорогу своими колесами. В местах соприкосновения колеса с дорогой образуется так называемое пятно контакта. Этих «пятен» всего четыре, именно эти «пятна» обеспечивают сцепление колес с дорожным полотном.

В любых дорожных условиях, в любое время года автомобиль остается управляемым (он «слушается» руля), когда есть сцепление его колес с дорожным покрытием. В таком случае говорят, что колеса автомобиля катятся, цепляясь за дорогу.

Соответственно, когда сцепление управляющих колес с дорогой пропадает (например, на льду), то автомобиль перестает «слушаться» руля, и теряет управление.

В таком состоянии вы можете сколь угодно крутить руль, но автомобиль будет продолжать двигаться по инерции в одну сторону.

В процессе движения (даже кратковременного набора или снижения скорости, поворотов с учетом неровностей дороги) непрерывно происходит перераспределение веса автомобиля, это отражается на качестве сцепления управляющих колес дорогой.

Так вот, на дуге поворота, вероятность срыва колес в скольжение намного выше, чем на прямой дороге, тем более, если поворот дороги располагается под уклон. Срыв колес в скольжение может быть вызван грубым доворотом руля.

В такой момент решающим фактором остается скорость движения на повороте. Чем скорость автомобиля выше, тем больше вероятность срыва колес в скольжение.

На скользком покрытии (песок, глина, снег, лед) эта вероятность усиливается многократно.

По этим причинам необходимо снизить скорость автомобиля еще ДО входа в поворот, а дугу поворота лучше всего проехать на постоянной скорости с хорошей тягой.

Хорошая ровная тяга у автомобиля достигается путем переключения на «нужную» передачу КП (ниже, чем предыдущая, чтобы повысить обороты двигателя), при которой автомобиль именно «тянет», а не «захлебывается» от недостатка мощности.

Рулить по оптимальной траектории поворота целесообразно учиться в относительно теплое время. Чем плавнее вы будете рулить, тем «ровнее» будет ваше движение.

4.3.14. Проверка и регулировка углов установки колес

Проверка и регулировка углов установки колес необходимы для обеспечения хорошей устойчивости и управляемости автомобиля, а также равномерного износа шин при эксплуатации. Проверку и регулировку углов установки колес выполняют на специальных стендах согласно инструкциям по их эксплуатации.
Несоответствие действительных значений, замеренных на автомобиле, контрольным значениям, указанным ниже, обусловлено износом и деформацией деталей подвески или деформацией кузова.

Предупреждение
Замена или ремонт деталей подвески может повлечь за собой изменение углов установки колес, поэтому проверка углов установки колес обязательна.

Углы установки передних колес при собственной массе автомобиля приведены в табл. 4.3, углы установки задних колес при собственной массе автомобиля — в табл. 4.4.
После установки автомобиля на стенд (непосредственно перед проверкой углов) «прожмите» подвеску автомобиля, прикладывая два-три раза усилие 392–490 Н (40–50 кгс), направленное сверху вниз, сначала к заднему бамперу, а затем к переднему. Колеса автомобиля должны быть расположены параллельно продольной оси автомобиля.
При проверке и регулировке углов установки передних колес сначала проверьте угол продольного наклона оси поворота, затем угол развала колес и в последнюю очередь схождение колес.
Таблица 4.3 Углы установки передних колес
Таблица 4.4 Углы установки задних колес
Угол продольного наклона оси поворота переднего колеса образован вертикалью и линией, проходящей через середину верхней опоры телескопической стойки и центр сферы шаровой опоры, закрепленной на нижнем рычаге. Регулировка угла продольного наклона оси поворота не предусмотрена конструкцией автомобиля. При отклонении угла от номинального значения замените поврежденные и деформированные детали.

Угол развала передних колес характеризуется отклонением средней плоскости вращения колеса от вертикали. Регулировка угла развала передних колес не предусмотрена конструкцией автомобиля.

Схождение передних колес представляет собой угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение передних колес регулируют изменением длины рулевых тяг.
Проверьте следующие углы установки задних колес.

Угол развала задних колес характеризуется отклонением средней плоскости вращения заднего колеса от вертикали. Регулировка угла развала задних колес не предусмотрена конструкцией автомобиля.

Схождение задних колес представляет собой угол между плоскостью вращения заднего колеса и продольной осью автомобиля. Угол схождения регулируют вращением регулировочных болтов крепления нижнего заднего рычага к поперечине задней подвески.

Развал — схождение Chevrolet Lanos

Как определить, что необходима регулировка развал-схождения? Если имело место хотя бы одно из перечисленных событий, рекомендуем обратиться в автосервис:

Доверяйте регулировка сход-развала только профессионалам!

Зачем Chevrolet Lanos нужен развал-схождение

Диагностика развала – схождения Chevrolet Lanos

Основные признаки неправильных углов установки колес Chevrolet Lanos

Как часто производится регулировка развала – схождения Chevrolet Lanos

Правила регулировки схода/развала Chevrolet Lanos

ВАЖНОЕ

ЗАЧЕМ Chevrolet Lanos НУЖЕН СХОД-РАЗВАЛ

Одной из наиболее востребованных услуг является процедура регулировки угла установки колес. Развал – схождение обеспечивает курсовую устойчивость автомобиля на дороге, безопасность при совершении маневров и штатный износ покрышек автомобиля. Параллельная установка колес на современных автомобилях не используется, поскольку она не обеспечивает должного уровня безопасности при совершении маневров и даже при прямолинейном движении.

Углы установки колес регулируются по двум плоскостям, что и определяет их название:

Продольный наклон – угол наклона, то есть ориентация осей вращения управляемых колес относительно перпендикуляра к дороге. Он определяет легкость вращения рулевого колеса, а также скорость самовозврата колес в прямое положение управляемой оси. Может быть положительным (наклон назад) или отрицательным (наклон вперед).

Развал схождение колес Chevrolet Lanos регулируется для каждой из осей автомобиля. Регулировка углов наклона необходима для:

Отрегулировать развал Chevrolet Lanos можно только на тех моделях автомобиля, которые оборудованы изменяемой геометрией подвески. Во всех остальных случаях угол установки колес не требует регулировки.

ДИАГНОСТИКА РАЗВАЛ-СХОЖДЕНИЯ Chevrolet Lanos

Сегодня используется 4 типа проверки угла установки колес, выполняемых перед непосредственно самой регулировкой:

ОСНОВНЫЕ ПРИЗНАКИ НЕПРАВИЛЬНЫХ УГЛОВ УСТАНОВКИ КОЛЁС Chevrolet Lanos

Нарушенный развал – схождение имеет четко выраженные признаки, по которым он легко определим:

Вышеприведенные признаки далеко не всегда могут говорить об отклонениях в углах установки колес. Например, даже если была выполнена высокоточная регулировка развал — схождения Chevrolet Lanos на 3D-стенде, автовладельцу не следует забывать о давлении в покрышках. При отклонении показателей на 0,2 атм автомобиль потеряет курсовую устойчивость.

КАК ЧАСТО ПРОИЗВОДИТСЯ РЕГУЛИРОВКА РАЗВАЛ-СХОЖДЕНИЯ Chevrolet Lanos

Как и любой другой технический параметр, частота проверки и регулировки схода/развала Chevrolet Lanos выполняется согласно рекомендаций автопроизводителя, приведенных в сервисной книжке автомобиля. Однако посетить автосервис для регулировки углов установки колес придется и в межсервисные периоды эксплуатации авто:

ПРАВИЛА РЕГУЛИРОВКИ СХОД/РАЗВАЛА Chevrolet Lanos

Самостоятельно определить и отрегулировать углы установки колес на современном автомобиле Chevrolet Lanos невозможно. Единственным вариантом для автовладельца будет посещение автотехцентра, где имеется специализированный стенд. В этом случае углы будут выставлены в соответствии с рекомендованными параметрами.

При тюнинге подвески Chevrolet Lanos допускается отклонение углов установки колес от рекомендованных значений. Также сход/развал допускается изменять при подготовке автомобиля к соревнованиям – гонки на скорость, троффи-рейды и другие. Автопроизводители приводят значения, которые рассчитывались под штатную эксплуатацию автомобиля, поэтому рекомендованный развал – схождение не будет оптимальным на гоночном треке или в условиях бездорожья. В этом случае придется выполнить расчет параметров ходовой части исходя из предполагаемых условий эксплуатации.

Иногда возникают ситуации, когда после регулировки развала – схождения автомобиль Chevrolet Lanos перестает двигаться по прямой. Это связано с неравномерным износом покрышек, протектор которых уже адаптировался под нештатные углы, что и вызывает отклонение автомобиля от прямой траектории. Второй вариант возникновения подобного явления – скрытые дефекты ходовой или рулевой части автомобиля. Например, были зафиксированы случаи нештатной работы усилителя руля, неисправности рулевой рейки, выработки шарниров.

Измерение и калибровка углов установки колес TOYOTA CAMRY

Было время, когда наши соотечественники вынуждены были регулировать сход — развал своими руками. Для этих целей искать ровную поверхность, оборудовать смотровую яму, долго и нудно измерять углы с помощью отвеса и линейки. Сегодня, когда иномарки стали намного в конструктивном плане, регулировка сход-развала TOYOTA CAMRY без компьютеров абсолютно невозможна.

В любом случае, прежде, чем начать отладку , необходимо проверить развал-схождение TOYOTA CAMRY. Без этого за работу не возьмется ни один автомеханик

Регулировка должна осуществляться поэтапно

Подготовка TOYOTA CAMRY, проверка элементов ходовой части
Устранение недостатков подвески при их обнаружении
В зависимости от возможностей стенда – компенсация биений обода
Диагностика геометрии
Калибровка углов

В наших СТО для задач, посвященных подвеске, применяются новейшие компьютерные стенды. Мы можем сделать сход-развал TOYOTA CAMRY с непревзойденной точностью, быстро, дешево.

Когда требуется проводить регулировку развала схода на Камри

При обычной эксплуатации Камри, проверка отклонений развала и схода рекомендована не менее, чем через 15 тыс. км пробега.

Помимо этого, диагностика потребуется, если:

Без видимых причин автомобиль уводит при прямолинейном движении на ровной дороге. Ситуация порой усугубляется до такой степени, что одна из рук водителя достаточно сильно устает из-за того, что руль постоянно тянет в одну сторону.
Имела место модификация подвески, влияющая на клиренс (просвет между кузовом и дорожным покрытием). К таким модификациям относятся замена штатных пружин на укороченные или подъем кузова посредством установки специальных вставок.
Проводился ремонт ходовой, а именно менялись наконечники рулевых тяг, рычаги или сайлентблоки.
Были удары по колесам, в особенности такие, которые привели к повреждению колесного диска.
Руль стал хуже возвращаться в положение для прямолинейного движения.
Наблюдается преждевременный износ покрышек.

Подвеска

Подвеска — это узел автомобиля, который подвергается самым серьёзным нагрузкам. Немудрено, что на ремонт Camry пригоняют чаще всего именно по этому поводу. Особенно актуально это для иностранных автомобилей, ездящих по отечественным дорогам. Починку подвески этого автомобиля сотрудникам СТО приходится делать довольно часто.

Имея огромный опыт, и пользуясь помощью современного оборудования, профессионалы, работающие в техцентрах «ДжапАвто» в сжатые сроки произведут ремонт Toyota Camry любой сложности.

Автомобиль Тойота Камри, техническое обслуживание, диагностика и ремонт которого осуществляется специалистами «ДжапАвто», выпускается заводами корпорации Toyota, расположенными в США, Японии, Китае, Австралии и России. Сегодня на рынке реализуется уже седьмое поколение этого семейства.

Toyota Camry — один из самых распространённых легковых автомобилей в мире. Почти в каждом крупном европейском городе работает фирменный сервис, в котором осуществляется техобслуживание машин этого семейства. Восстановление двигателя, кузовные работы, починка АКПП и подвески — это далеко не все работы, которые проводятся в этих техцентрах.

Метки: изменение кастора

Комментарии 79

Вот очень хороший вариан для угла кастера, так называемые треугол2108.info/suspension_tuni…eugolnye-rychagi.htmlыные рычаги, управление становиться на много лудше!

Я опорами и убиранием шайб добился больше кастора чем с треуголками.Во-первых треуголки не для увеличения кастора, во-вторых если сильно стянуть то колеса трут о сами рычаги.2.5 гр делал поездил, разницы как таковой не увидел, а вот радиус разворота уменьшился из-за упирания колес в рычаг.Снял их к черту и продал, поставил все обратно но на полиуретане.

Ну значит ты вооообще молодец! Во вторых большого угла кастера и не надо достаточно 2градусов если есть усилитель руля, 1,5 если его нет!

Чем больше тем лучше.Мне например 3 гр. уже мало.5гр было бы шикарно, но там много минусов. На мерене вообще больше 10гр.

И хочешь сказать что у тебя 5гр и колесо не за что не задивает не когда не поверю! На мерене и подвеска другая!

У меня сейчас 3гр. 5гр-это мечты.колеса 15/185/55 -сейчас абсолютно не цепляет, возможно с 5гр будет цеплять, но проставки решают. Мерен привел к примеру потому что говоришь что больше не нужно.Это очень хороший и нужный параметр в подвеске, заводской ноль это жопа.

Как сделать развал киа спектра

Как сделать развал на киа спектра

Предисловие.Всем привет!Честно говоря, не знал с чего начать этот пост и как донести свои мысли, чтобы было понятно каждому.И решил начать немного издалека. Т.к. уровень знаний у всех разный, и для кого-то тут будет много «воды», а для кого-то может быть познавательным.В общем, хочу поговорить о геометрии подвески и что с ней связано, а так же послушать кто что по этому поводу думает.

Причина.Часто приходится слышать, что Спектра не для гонок, что Лансер и все остальное рулится лучше и т.п. Возможно это и так. Но лично я по этому поводу неудобств не испытываю. Хотя если сравнивать с чем-то более «управляемым», то понимаешь, что нет предела совершенству. И даже казалось бы такая с виду баржа как марк 2, рулится лучше.Так в чем причина?В целом у всех автомобилей примерно одинаковое передаточное отношение рулевого механизма, примерно одинаковый угол поворота колес, конструкция подвески и т.д.Но если взять 2 автомобиля с одинаковой подвеской, рулевым механизмом и т.д., то рулиться они могут совершенно по-разному.Одной из причин разного поведения автомобилей являются разные углы установки колес.

УГЛЫ УСТАНОВКИ КОЛЕС

Для наглядности предлагаю посмотреть рисунок.

Какой угол на что влияет расписывать не буду, это можно найти в интернете и почитать самостоятельно.Хочу лишь обратить внимание на то, на что я обратил внимание перечитав кучу информации. 1) Кастор.У Спектры этот угол должен составлять от 1°42` до 3°12`.Но по факту он у всех примерно около 2°

Достаточно в поиске на драйве вбить «сход развал спектра».Он отвечает за динамическую стабилизацию. Т.е. чем выше скорость, тем сильнее руль стремится вернуться самостоятельно в ноль.И в теории для переднеприводного автомобиля он не столь важен, как для заднеприводного.Изучив касторы «горячих» хетчбеков на драйве пришел к выводу, что почти ни у одного этот угол не меньше 3-4°, а у ВАГов он вообще около 7°

1) Кастор.У Спектры этот угол должен составлять от 1°42` до 3°12`.Но по факту он у всех примерно около 2°. Достаточно в поиске на драйве вбить «сход развал спектра».Он отвечает за динамическую стабилизацию. Т.е. чем выше скорость, тем сильнее руль стремится вернуться самостоятельно в ноль.И в теории для переднеприводного автомобиля он не столь важен, как для заднеприводного.Изучив касторы «горячих» хетчбеков на драйве пришел к выводу, что почти ни у одного этот угол не меньше 3-4°, а у ВАГов он вообще около 7°.

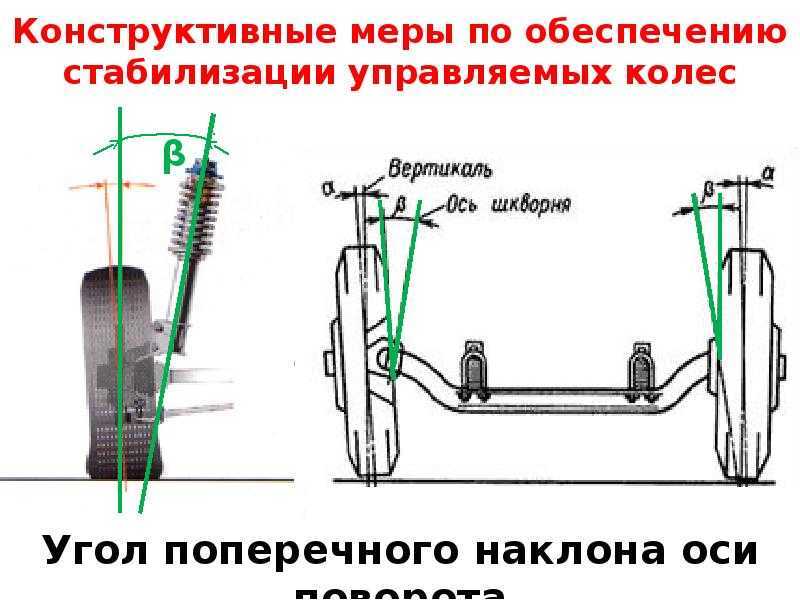

4) Угол поперечного наклона осиНа рисунке этого угла нет. Но если посмотреть на автомобиль спереди и представить стойки, то это угол наклона стойки к центру автомобиля.У Спектры он 12°35`.Этот угол отвечает за стабилизацию на месте. Т.е. при повороте руля перед автомобиля чуть приподнимается, и из-за влияния веса руль стремится вернуться в ноль. И чем больше этот угол, тем сильнее руль стремится в ноль. Или чем больший вес приходится на переднюю часть автомобиля, тем сильнее руль стремится вернуться в ноль.

Думаю смысл понятен о чем я.Но возникает вопрос: а как поменять эти углы, если у нас регулируется только схождение?

РЕШЕНИЕХотя, в принципе, вариантов много, но многие из них просто на практике тяжело осуществимы.Я вижу решение в следующем.Схематически это выглядит так.

Синяя линия — перпендикуляр через нижнюю точку крепления стойки. Красная линия — ось проведенная параллельно оси стойки. Угол между ними — кастор.

Слева — стандартный случай, кастор — 2°. Справа — модернизация.

Развал как передний так и задний изменяется по такому же принципу как и кастор. Но если угол недостаточен, то его дополнительно можно изменить развальными болтами (болтами меньшего диаметра), которыми стойка крепится к кулаку. Но мне кажется это не совсем надежный способ. Хотя если стремиться к идеалу, то и его можно использовать. Особенно он пригодится при изменении развала сзади (т.к. там требуется изменить на бОльший угол).Так же сзади можно использовать еще один способ изменения развала, вместо развальных болтов. Установить вместо обычной поперечной тяги, вторую регулируемую. Ну а дальше принцип, я думаю понятен.

В принципе, все что я хотел сказать.

Вроде все:) Думаю, если стремится к данным величинам, то Спектра может порадовать своей управляемостью.

Костюм мухи цокотухи для девочки своими руками на современный лад
Фольксваген пассат б5 дымит
Установка фаркопа bmw f25
Опель корса д работает как дизель почему
Полировка ford mondeo 4

Всесезонные шины 205 75 15

На «Ниву Шевроле» устанавливаются по усмотрению владельца всесезонные шины. Они отличаются от других типов своим протектором. Внутренняя сторона всесезонной автошины служит для езды по рыхлому снегу, а наружная выводит воду из пятна контакта покрышки. Типоразмер всесезонных шин, подходящих к данному отечественному внедорожнику — 205/75 R15.

Эти шины прекрасно подойдут в следующих случаях:

В регионе достаточно мягкая зима с устойчивыми плюсовыми температурами.
Бюджет автовладельца ограничен для покупки и зимней, и летней авторезины.
Нет возможности хранить два комплекта зимних и летних шин.

Всесезонная резина имеет также свои недостатки:

высокая шумность;
повышенный расход топлива;
динамические характеристики снижены;
увеличенный износ.

Из моделей всесезонных шин данного типоразмера к «Ниве Шевроле» подойдут:

Maxxis AT-771 с агрессивным дизайном рисунка протектора, который обеспечивает отличное сцепление шины с дорожной поверхностью. Шины имеют зигзагообразную боковину, которая повышает управляемость на сухой и влажной поверхности.
Goodyear Wrangler HP — высокоскоростные шины 4×4 для твердых дорожных покрытий. Они показывают отличную управляемость на дороге.
«Кама-Евро 228» имеют хорошие показатели курсовой устойчивости при езде по трассам и грунтовым дорогам, а также высокие показатели износа и низкое сопротивление качению.
Forward Safari 540 от «Алтайского шинного комбината» — автопокрышки радиальной конструкции, бескамерные с металлокордом в брекере. Шины имеют рисунок протектора повышенной проходимости и предназначены для максимальной скорости 160 км/час. Обладают п овышенной проходимостью на мягких грунтах.

Всесезонные шины Всесезонные шины используются многими водителями на колесах круглогодично, большинство автовладельцев постоянно держат всесезонную резину в качестве запаски. В регионах с мягкими зимами без снега и морозов водители круглый год обходятся всесезонкой.

Руководство Renault Logan: Практические советы

Прокол . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.2 Комплект для накачивания шин. . . . . . . . . . . . . . . . . . . . . . . 5.3 Инструменты (домкрат/колесный ключ и т. д.) . . . . . . . . . . 5.6 Колпаки колес — колесные диски. . . . . . . . . . . . . . . . . . . . . . . . . 5.7 Замена колеса. . . . . . . . . . . . . . . . . . . . . . . 5.9 Шины (безопасность, колеса, зимняя эксплуатация). . . . . . . . . . . . . . 5.10 Щетки стеклоочистителей. . . . . . . . . . . . . . . . . . . . . . . . . 5.13 Замена ламп . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.14 Фары. . . . . . . . . . . . . . . . . . . . . . . . . 5.14 Противотуманные фары. . . . . . . . . . .. . . . . . . . . . . 5.15 Задние фонари . . . . . . . . . . . . . . . . . . . . . . . . . . 5.16 Боковые повторители указателей поворотов . .. . . . . . . 5.19 Освещение салона . . . . . . . . . . . . . . . . . . . . . 5.20 Радиочастотный пульт дистанционного управления: элемент питания. . .. . . . . . . . 5.23 Аккумуляторная батарея. . . . . . . . . . . . . . . . 5.24

Предохранители. . . . . . . . . . . . . . . . . . . 5.26 Буксировка: при неисправностях. . . . . . .. . . . . . . 5.29 Буксировка: тягово-сцепное устройство . . . . . . . . 5.31 Топливный фильтр дизельного двигателя. . . .. . . . . . . 5.32 Аудиоподготовка . . . . . . . . . . . . . . . . . 5.33 Дополнительное оборудование . . . . . . . . . 5.34 Нарушения работы Инструкция по эксплуатации Renault Logan . . . . . . . . . . . . . 5.35

Что может произойти?

Французский Логан при правильно отрегулированных установочных углах колёс имеет:

Неправильные установочные углы могут привести к серьёзным неприятностям. При движении на скользкой дороге автомобиль может неожиданно поехать в совсем другую сторону. При торможении машина обычно уходит в занос, а в некоторых случаях может перевернуться. Даже при прямолинейном движении Логан начинает рыскать, отклоняясь от направления, заданного водителем, особенно на повышенных скоростях. С неправильно отрегулированными углами колёс у автомобиля уменьшается экономичность и значительно увеличивается износ протектора.

мой сайт ego-yuriie.ru » Установка развала и схождение колес своими руками

Автомобиль при движении должен соблюдать траекторию за эти качества отвечает подвеска и рулевое управление. Чтобы поддерживать исправное состояние этих узлов приходится проводить техобслуживание по схождению и развалу колес. Сейчас много СТО где могут выполнить эту работу, но и хорошо раскрутят, также эти работы нужно производить при смене рулевых наконечников и стоек. Некоторые водители любят сами производить ремонт, это экономия средств и получения опыта. При выполнении работ по схождения и развалу колес особых усилий и знаний не потребуется, просто усвоить последовательность выполнений и технических данных по установки развала и схождения. Выполнять необходимо на смотровой яме и чтобы площадка была ровной, а также в исправности подвеска и рулевое управление.

Готовым инструмент, обыкновенный отвес чтобы замерить развал колес, линейка для регулировки схождения, если такая имеется, можно замерить и двумя реечками длиной 60-70 сантиметров, рожковый ключ и мел. Проверяем давление в шинах в багажник ложем груз 100-150 килограмм в багажник, придать автомобилю снаряженное состояние.

Регулировка угла развала колес

Устанавливаем рулевое колесо в среднее положение, колеса должны, установлены прямо, на наружной стороне колеса делаем метки мелом, сверху и снизу. Берем отвес, крепим скотчем к крылу автомобиля, обыкновенной линейкой замеряем расстояние между шнуром и ободом колеса сверху и снизу, разность показаний должна находиться в пределах ±1 мм.

Прокатываем автомобиль на четверть оборота колеса и повторяем замер. Если разность больше, то опускаемся в яму, ослабляем крепление кулака и верхним регулировочным болтом, регулируем в нужном направлении, с последующим замером расстояний между диском и шнуром.

После нормальной установки закручиваем крепление кулака и на втором колесе делаем такую-же установку.

Регулировка угла схождения колес

После установки развала, можно приступит к схождение колес. С внутренней стороны колес, мелом делаем метки на покрышке перпендикулярной к шрузу. Устанавливаем спец. линейку между колесами, делаем замер, прокатываем автомобиль, чтобы вместе оказались в противоположной стороне.

Делаем замеры, разность показаний в пределах 0-±1 мм, если показания не соответствует, то удлиняют или укорачивают рулевые тяги.

После регулировки, повторно делает замеры, если характеристики в пределах нормы, то мы успешно выполнили данный вид работ.

Что такое сход-развал (развал-схождение колёс)?

Развал – это угол между плоскостью в которой вращается колесо и вертикалью. Отрицательное значение – внутренняя направленность верхней стороны колес. Положительное значение – внешняя направленность. При изменении крена автомобиля развал меняется. Отрицательное значение плохо сказывается на устойчивости автомобиля в поворотах. Правильным следует считать нулевое значение развала, что способствует меньшему износу покрышек.

Kастер (кастор) – угол между вертикалью и проекцией оси поворота колеса на продольную плоскость автомобиля. Отвечает за самовыравнивание рулевых колёс за счёт скорости движения. В некоторых случаях изменение заводского значения приводит к более устойчивому прямолинейному движению.

Схождение – угол между плоскостью, в которой вращается колесо, и направлением движения автомобиля, иными словами – это разница расстояний между задними и передними кромками колёс. Оказывает наиболее ощутимое влияние на срок эксплуатации покрышек.
