Масло для коробки передач toyota camry xv50

Грамотный выбор масла

Трансмиссия оснащается электронным блоком управления, который выбирает момент переключения в зависимости от давления в магистралях, скорости движения и нагрузки.

Алгоритм контроллера рассчитан на использование оригинального состава ATF WS от компании Toyota:

• артикул канистры емкостью 4 л 08886-02305;
• металлическая банка вместимостью 1 л под кодом 08886-80807;
• пластиковый резервуар объемом 1 л под каталожным номером 08886-81210.

В заводских условиях в картер заправлен материал Toyota Type T-IV (информация указана на рукоятке щупа).

Допустимые альтернативы:

• масло Toyota ATF WS, выпущенное компанией Exxon Mobil для рынка США, поставляется в пластиковой канистре объемом 0,946 л под артикулом 00289-ATFWS;
• оригинальный материал ATF WS для Канады предлагается под обозначением Cobra-WSATF-OL (пластиковая емкость вместимостью 1 л);
• аналог Idemitsu ATF Type-TLS-LV, соответствующий стандартам концерна Toyota (код 10114-042B, пластиковая банка вместимостью 1 л);
• аналог ENEOS Import ATF Model T-W, расфасованный в канистры из пластмассы емкостью 0,946 л (код 3107-300, предназначен для рынка Северной Америки).

В состав материала введены компоненты, снижающие скорость износа шестерен при резких или частых переключениях. Состав соответствует стандарту компании Aisin (разработчик АКПП) JWS 3324 и выполняет требования норматива NWS-9638. Соответствие стандартам необходимо учитывать при выборе жидкости от альтернативных поставщиков.

Инструкция по замене

После замены жидкости в КПП на Тойоте Камри вам потребуется измерить его уровень, в двух словах расскажем, как это делается правильно.

Уровень масла

• Для проверки уровня машина ставится на ровной, горизонтальной поверхности.
• Затянуть стояночный тормоз.
• Выжать педаль тормоза и поочередно переключать рычаг во все положения, в конце установить в положение P.
• Освободите щуп.
• Вытащите щуп измерения уровня и ветошью аккуратно протрите его.
• Вставьте его снова в трубку.
• Вытащите и посмотрите, чтобы уровень находился  около отметки НОТ.

Этапы

Так как на автомобиле Тойота Камри замена возможна двумя способами, то рассмотрим оба и начнем с метода частичной смены, так как он доступный для любого водителя и не требует специального оборудования.

Частичная замена масла

1. Запускаем двигатель автомобиля и прогреваем смазывающую смесь в КПП.
2. В случае если нет смотровой ямы или подъемника, автомобиль ставим на опоры.
3. Под отверстие для слива и заливки ставим емкость.
4. Откручиваем заглушку.
5. Ждем, пока жидкость стечет полностью.
6. Откручиваем болты и снимаем поддон. Все операции выполняйте в перчатках, так как можно обжечься горячим маслом.
7. Снимаем и осматриваем прокладку. Если она в нормально состоянии, то промываем ее, если нет, то придется приобретать новую.
8. С поддона сливаем остатки.
9. Откручиваем магнитную заглушку дифференциала, закрывающую отверстие для слива и промываем.
10. Откручиваем болты и снимаем сетчатый фильтр. Его также осматриваем и в случае необходимости меняем.
11. Промываем и просушиваем поддон.
12. Устанавливаем прокладку.
13. Ставим на место поддон. Закручивая болты, будьте осторожны, не переусердствуйте.
14. Закручиваем заглушку сливного отверстия дифференциала.
15. Заливаем свежее.
16. Запускаем двигатель.
17. Рычаг поочередно переключаем во все положения и ставим в положение Р.
18. Проверяем уровень, если нужно доливаем. Если смазки недостаточно, то ее нужно долить.

Полная замена масла в АКПП

Для полной смены жидкости КПП понадобится около 12 литров смазки.

1. Старую смазку сливаем из снятого поддона. Если отработанная смазка очень грязная, то это может означать, что оно долго не менялось.
2. Если на магнитах скопилось много металлической стружки, то это может означать то, что в узлах КПП есть механический износ.
3. Поддон КПП как следует вымывается, не должно остаться ни следов старой прокладки, ни старого масла.
4. Снимается и осматривается старый барьер, в случае необходимости, меняется.
5. Ставим на место прокладку.
6. Закрывается поддон.
7. С помощью специального агрегата масло нужно прогнать по системе.
8. Для этого он подключается к контуру охлаждения смазывающей смеси, находящемуся в КПП.
9. В один разъем поступает свежая трансмиссионная жидкость, а с другого разъема выкачивается отработанная.
10. Прогон продолжается до тех пор, пока входящее и выходящее масло не будет одного цвета.
11. Проверяется уровень смазывающей трансмиссионной смеси и в случае необходимости доливается.
12. Мы рассмотрели оба варианта замены на автомобиле Тойота Камри. Какому именно отдать предпочтение — дело каждого автолюбителя индивидуально.

 Загрузка …

Заказать звонок

Масло в автоматической коробке передач меняется двумя способами — частичной или полной заменой. Частичная замена проводится методом слива старого и залива нового масла. При этом снимается поддон, моется, меняется фильтр и прокладка поддона. При частичной замене меняется от 35% до 45% масла

в акпп и в итоге это все смешивается, образуя среднюю массу старого и нового масла. При полной замене масла в акппс помощью аппарата заменяется 100% масла .

Происходит это методом промывки и замещения — сливается старое масло из поддона, снимается поддон, моется и меняется фильтр.Закрывается поддон. В акпп подается под давлением новое масло в определенном количестве, далее заводят двигатель и проводят полный цикл на работающем двигателе

, выкачивается старое масло и одновременно подается новое. Подробней о принципе работы можно почитать здесь.

Полная замена масла в АКПП производится с помощью специального аппарата для полной замены масла в автоматической коробке переключения передач.

Полная замена масла в АКПП Тойота Камри

Для полной замены масла нам понадобится 12 литров оригинального масла фирмы Тойота класса WS для АКПП, прокладка поддона и фильтр АКПП.

Сливаем масло из поддона АКПП, демонтируем сам поддон.

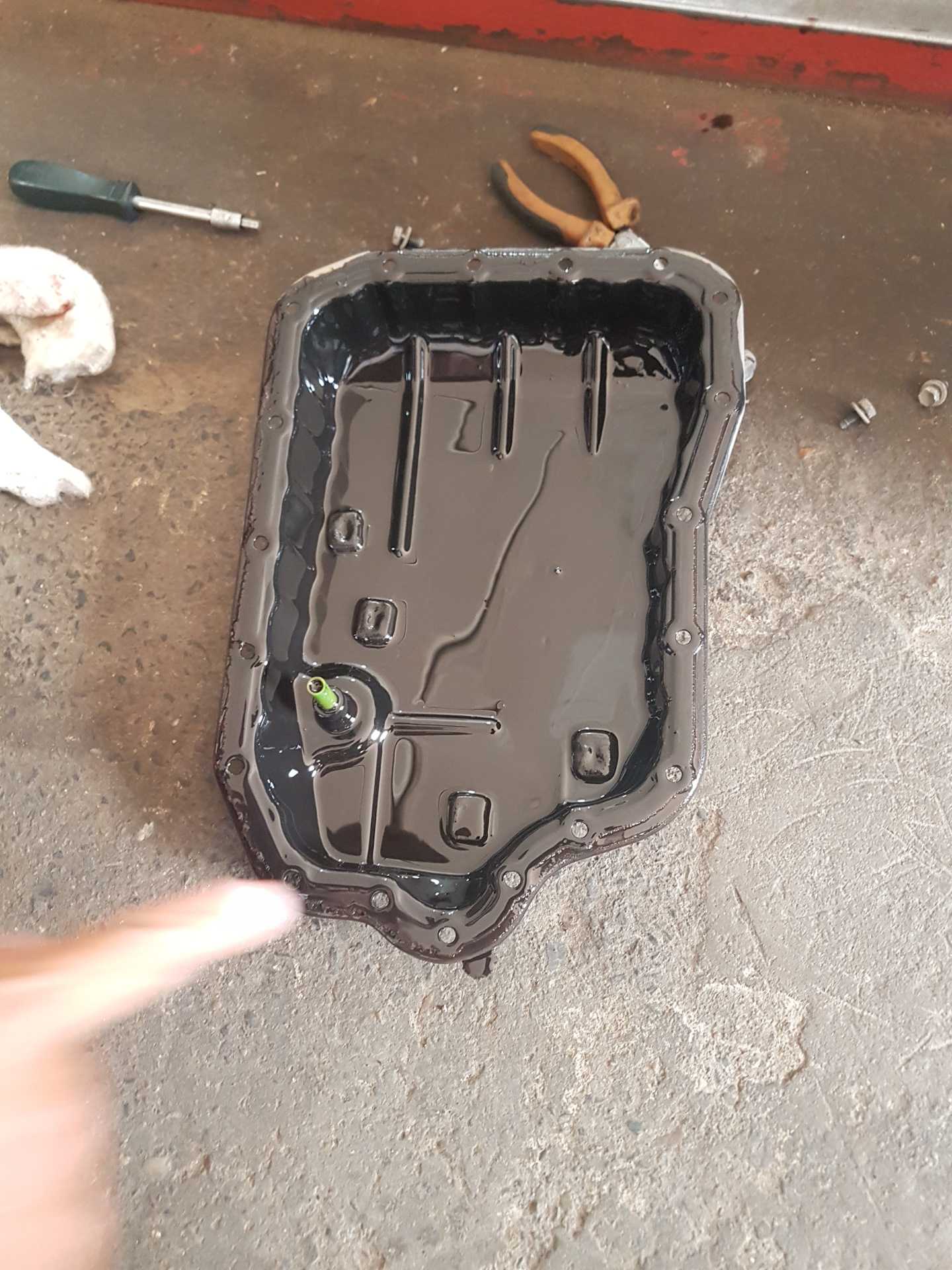

Как видно на фото в поддоне АКПП грязное масло — это следствие несвоевременной замены масла в АКПП, в следствии чего на магнитах наблюдается металлическая стружка. Это говорит о том, что в АКПП есть механический износ, который в дальнейшем может вывести из строя АКПП.

АКПП

В зависимости от модификации, Тойота Камри была доступна с несколькими автоматическими коробками передач:

• Camry 2.4 (2AZ) — с передним приводом 5-ступенчатая U250E, с полным приводом 4-ступенчатая U241E
• Camry 2.5 (2AR) — с 6-ступенчатой U760E
• Camry 3.5 (2GR) — только с 6-ступенчатой АКПП Aisin U660E

На уровень и состояние масла (цвет масла) в АКПП Камри 40 очень важно периодически обращать внимание, особенно при покупке б/у автомобиля. Масло в коробке автомат при проверке должно быть светлое и не издавать неприятный запах (гари), но нужно понимать что его свойства зависят и от пробега

Часто встречаются коробки автомат в Камри с пробегом более 150 000 км без замены масла, и без проблем в эксплуатации

И хотя этот момент зависит от нагрузок и манеры вождения, менять масло все же необходимо. Почему бы не проехать без капитального ремонта трансмиссии более 200 000 км?!

Часто встречаются коробки автомат в Камри с пробегом более 150 000 км без замены масла, и без проблем в эксплуатации. И хотя этот момент зависит от нагрузок и манеры вождения, менять масло все же необходимо. Почему бы не проехать без капитального ремонта трансмиссии более 200 000 км?!

Частичная замена масла

Алгоритм частичной замены масла в 4-скоростной АКПП:

1. Установить машину в гаражный блок со смотровой ямой или на механический подъемник. Опорная поверхность должна обеспечить горизонтальное положение кузова.
2. Демонтировать защитные экраны, а затем аккуратно отвернуть сливной болт.
3. Подставить емкость и выждать 5-10 минут для слива максимального объема жидкости.
4. Ввернуть пробку на место (со старой шайбой), а затем поочередно выкрутить болты крепления поддона к картеру коробки. Часть креплений расположена под элементами переднего подрамника. Для доступа к головкам использовать угловой накидной ключ.
5. Снять поддон и промыть внешнюю и внутреннюю поверхности и магниты бензином или органическим растворителем, а затем протереть сухой тряпкой или ветошью, не оставляющей ворса.
6. Отвернуть 3 болта крепления фильтра и демонтировать элемент, приложив усилие, направленное вниз. После снятия из отверстия выльется 100-150 мл жидкости.
7. Надеть на новый фильтр уплотнительное резиновое кольцо (использовать старую шайбу не рекомендуется), а затем закрутить 3 крепежных болта.
8. Протереть сопрягаемую плоскость поддона сухой ветошью и уложить новый уплотнитель. Наносить слой герметика не требуется.
9. Аккуратно совместить нижнюю крышку с картером АКПП, а затем наживить 2-3 болта крепления (нанести на резьбу фиксатор).
10. Закрутить остальные болты и затянуть резьбовые соединения моментом 40 Н/м. При чрезмерном усилии происходит разрушение прокладки, приводящее к течи рабочей жидкости.
11. Вывернуть сливную пробку, установить новое кольцо, а затем затянуть резьбу.
12. Вынуть щуп и вставить в отверстие наконечник воронки.
13. Залить свежее масло (необходимый объем жидкости определяется по количеству слитого материала).
14. Проверить уровень, который должен находиться на уровне Cold (холодный), нанесенном на стержне щупа. Если количества раствора недостаточно, то необходимо долить жидкость.
15. После смены масла запустить двигатель, а затем последовательно перевести рычаг переключения по всем позициям, делая паузу в каждом положении на 3-4 секунды.
16. Остановить мотор и проверить уровень. Если отметка находится ниже засечки Cold, то требуется долить жидкость.
17. Установить на место снятые защитные экраны и совершить тестовую поездку на расстояние 20-25 км, позволяющую прогреть АКПП до рабочей температуры.
18. Проверить уровень жидкости при работающем моторе. Он должен подняться до отметки Hot (горячий).

Для удаления жидкости измерительный элемент выкручивается. Уровень проверяется на прогретом агрегате с работающим мотором. При отворачивании сливной пробки из отверстия должны поступать одиночные капли. Если течи нет, то требуется долить жидкость через отверстие на боковой части картера.

Проверка уровня масла и состояния

Непосредственно перед работой по обновлению трансмиссионного масла необходимо разобраться с тем, как проверить его уровень в АКПП и состояние.

Масло в АКПП обеспечивает смазку и плавный ход механических деталей, при помощи которых и осуществляется переключение передач в процессе управления транспортным средством. Во время использования машины внутрь коробки передач может попадать пыль или другие загрязнения, негативно сказывающиеся на свойствах масла.

Уровень масла должен точно соответствовать рекомендованным пределам, поскольку его недостаток или избыток будет приводить к не самым приятным последствиям.

Старые версии Camry предполагают проверку уровня масла в АКПП при помощи щупа, тогда как на более новых Camry V50 начали использовать переливную трубку в поддоне.

Чтобы узнать, сколько масла в АКПП, автомобиль нужно прогреть. Для этого заводят двигатель и дают ему поработать в течение 5-10 минут. Равномерно распределить масло внутри АКПП позволит попеременное включение разных положений во время движения.

Далее щупом замеряют интересующий показатель. В моделях с переливной трубкой мотор во время тестов не заглушается.

Масло не должно быть слишком тёмным или иметь какой-либо посторонний запах. В жидкости не должно находиться никаких механических примесей. Выявление каких-либо несоответствий приводит к необходимости оперативной замены масла.

Приобретение смазки для МКПП на Камри 40

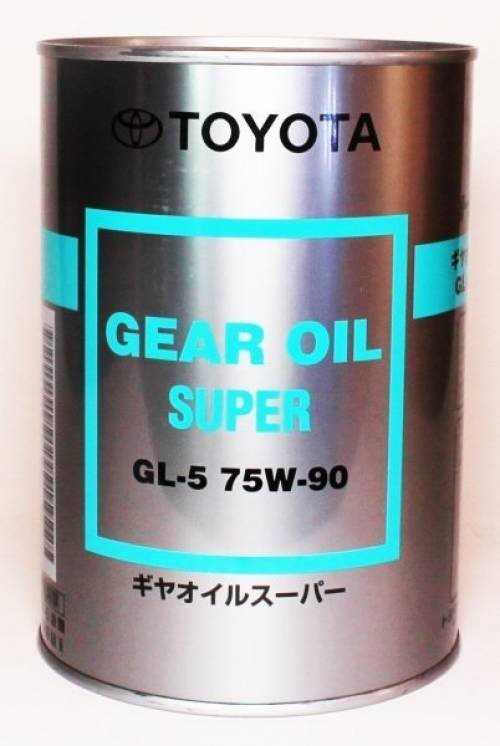

Оптимальным выбором для механической коробки передач является приобретение оригинального масла Toyota Gear Oil Super 75W-90 с артикульным номером 08885-02106.

В отличии от АКПП механика менее требовательна к смазке. Поэтому помимо оригинального масла допускается лить в коробку трансмиссионную жидкость сторонних производителей. Ниже в таблице приведены хорошие аналоги смазки, цена на которые ниже чем стоимость фирменного масла.

В коробке передач имеются детали, изготовленные из меди. Масло может окислять поверхности. Степень влияния Трансмиссионных жидкостей отображено на рисунке ниже.

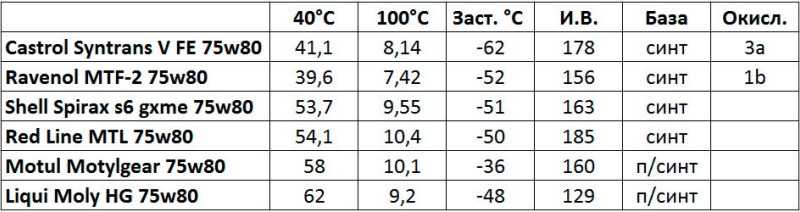

При выборе продукции сторонних производителей необходимо приобретать масло только в случае его соответствия API GL- 4 или GL-5

Важно помнить, что экономия на масле может привести к поломке КПП, что вызовет существенно большие расходы. Выбор следует делать в сторону брендированной смазки

Когда менять

Через сколько и после какого пробега лучше лить?! На данном этапе возможно пойти двумя путями:

• лить по регламенту. Но, при частых нагрузках — быть готовому к ремонту коробки после 100 000 км, или даже раньше. Разумеется автомобиль возможно продать до появления первых симптомов будущих проблем, но поверьте, Вы в проигрыше не останетесь, если замену масла будете проводить чаще, а с течением времени автомобиль удастся продать дороже исходя из его технического состояния, а в результате — обе стороны получат желаемое;
• как уже стало понятно с предыдущего пункта, масло в коробке Камри V50 лучше менять чаще, ездить с умеренной частотой нагрузок и надолго забыть о существовании потенциальных проблем в трансмиссии Тойота;

Виды замены жидкости АКПП Тойота Камри

АКПП Тойота Камри

Традиционный – частичное обновление имеющей смеси. Это самый простой способ, который сэкономит ваши деньги, но не время. Частичная смена смазывающего влечет за собой несколько подходов. Обновление  трансмиссионного масла для АКПП нужно будет делать каждых 20-30 тысяч. Для замены 30-50 процентов эксплуатируемого масла, нужно повести ряд действий:

Откручиваем пробку в картере для полного слива жидкости в поддон,

Сливаем 30-50% отработанного масла в отдельную емкость,

Доливаем в поддон новую жидкость в пропорцеональном литраже (количестве),

Заливаем обратно в картер.

После данного процесса жидкости смешиваются (старая с новой), продуктивность от такого процесса повышается на 20-30 тыс. пробега.

Плюс в том, что вы с каждой заменой используете не большое количество жидкости (в сравнении с полным обновлением). Также чаще промываете фильтр и поддон. Постоянная «рабочая» смесь оставляет полезные свойства и действие присадок, которые образовались во время длительного периода.

Минусы такой смены в том, что при длительном периоде вы используете большое количество масляной продукции. Что впоследствии, при необходимости абсолютного обновления смеси потребуется полная замена масла. Частично подливая АТФ, вы ни когда не обновите трансмиссионную жидкость на новую.

СТО или фирменный автосервис. Каждая станция ТО предлагает услуги по обслуживанию АКПП. С помощью специального оборудования промывается вся система автоматической коробки передач. Затем одновременно выполняется «слив-залив» смазывающего. При этом система выполняет вакуумную очистку. На станции обслуживания работают настоящие профессионалы, они подскажут, какую смазку залить и сделают всю работу за вас. Но стоит ли менять масло вакуумными устройствами?

Автосервис Тойота

Гарантия, которую предоставляет автосервис, распространяется только на сам процесс замены. СТО не страхует вашу АКПП на длительный срок службы и функционирования. Вакуумная промывка может вывести все полезные вещества (присадки), что негативно скажется на работе коробки. Не в каждом городе можно найти данное устройство для обновления смазывающего. Поэтому такой вид смены масляной продукции рекомендуется выполнять на собственный страх и риск.

Замена собственными силами. Один из бюджетных вариантов. Нужно знать правильную последовательность выполнения работ, также полностью быть уверенным в своих силах и терпении. Плюсом конечно же, будет минимальная затрата денежных средств и расходуемого материала. Замена масла в коробке автомат Тойота Камри, последовательные шаги от подготовки автомобиля и до полного обновления ATF жидкости читайте ниже.

Использование специального оборудования

При обслуживании коробки в условиях сервисного центра необходимо отсоединить шланги от масляного радиатора. Одна магистраль подключается к насосной станции, а вторая выводится в резервуар для сбора отработки. Помпа нагнетает свежую жидкость в картер до начала вытекания прозрачного масла красного цвета. Плюсом методики является полноценное вытеснение отработанного материала из картера.

Следует учитывать, что свежая жидкость размывает отложения продуктов износа, которые попадают в гидравлическую систему и засоряют каналы и клапаны. Возможны рывки или паузы при переключениях, сопровождаемые изменением частоты вращения коленчатого вала. Для восстановления работоспособности потребуются разборка агрегата и промывка гидравлического блока. Следует учитывать и увеличенный объем жидкости, используемой при промывке (на 50-70% больше номинальной вместимости картера).

Инструкция по замене масла в АКПП

Работу необходимо проводить на эстакаде или смотровой яме, заранее заготовив емкость достаточного объема для слива старого масла.

Независимо от выбранного способа замены сначала нужно снять защиту картера, после чего открутить сливную пробку поддона и слить максимально возможный объем масла. Далее снимается сам поддон, и на этом этапе возникают основные затруднения: с одной стороны подбираться к болтам мешает передний подрамник.

Далее, открутив три болта, снимаем старый масляный фильтр, отделяем его прокладку и устанавливаем новые детали.

При помощи растворителя или бензина промываем снятый поддон, отчищаем остатки старой прокладки с привалочных плоскостей поддона и КПП. Устанавливая поддон с новой прокладкой, протягиваем крепеж дважды – с минимальным усилием крест-накрест, затем аналогично с полным моментом для равномерного обжатия прокладки.

Далее коробка заполняется маслом до метки MAX COLD на щупе. В случае выполнения частичной замены остается дать прогреться маслу до 55-60 градусов и заново проверить уровень масла на работающем двигателе – он должен находиться на уровне MAX HOT. За время прогрева коробки необходимо, удерживая тормоз, несколько раз перевести селектор во все положения, чтобы выгнать воздух из каналов управляющих клапанов.

Если же выполняется полная замена с проливкой, то необходимо действовать с помощником: он, удерживая машину на тормозах в режиме «паркинг», заводит двигатель, в это же время снимается шланг с теплообменника АКПП, и с него сливается не более литра масла. Далее мотор глушится, шланг устанавливается на место, в КПП доливается тот же объем масла. Все эти операции выполняются, пока из шланга не пойдет чистое масло – в таком случае можно считать, что все контуры КПП и гидротрансформатора заполнены свежим маслом, но и потери масла составляют около 2 литров (полный сухой заправочный объем автоматической коробки и гидротрансформатора – 8 литров, при замене потребуется около 10).

Смена масла

Toyota заявляет, что трансмиссионное масло условно несменяемое, т.е. залито на весь срок «жизни» коробки. На практике же масло АКПП неизбежно загрязняется образующимися в процессе работы металлическими фрагментами, теряет свойства из-за износа от времени. В российских реалиях желательно менять ATF каждые 30-40 тыс. километров пробега, хотя официально это рекомендуют делать после 50 тыс.

Убедиться в необходимости замены можно, проверив визуально его состояние. Обычно делается это с помощью щупа АКПП (место, где стоит щуп, указано в мануале к автомобилю).

Для проверки автомобиль прогревается (можно сделать небольшую поездку или по очереди переключить все режимы коробки), ставится на эстакаду или яму, после чего коробка переводится в N, снимается пробка контрольного отверстия. Оттуда должно вытечь немного масла, по которому определяется качество жидкости: если ничего не вытекло, уровень масла в коробке низок, требуется долив или замена целиком. При проверке щупом (если таковой имеется) нужно «прогнать» режимы коробки и проконтролировать, на каком уровне находится трансмиссионное масло.

Далее будет подробно рассмотрена методика замены масла в АКПП Тойоты Камри v50.

Возможно два типа смены:

1. Полная.
2. Частичная.

Полную желательно производить на специальном аппарате, частичную можно произвести самостоятельно.

Марку масла для коробки желательно уточнять в мануале к автомобилю. Так, для коробки U760E используется масло от Тойота ATF WS (оригинальное):

Замена масла в АКПП Тойота Камри 50 версии полностью потребует около 12-15 литров жидкости, для частичной – достаточно 6.5-8. Желательно использовать оригинал, или подбирать максимально подходящую по допускам жидкость для коробки.

Также желательно приобрести:

• новый фильтр коробки (артикул 35330-08010);
• прокладку поддона (артикул 35168-21020).

Можно поменять и прокладку пробки слива (90430-18008) и прокладку фильтра коробки (90301-32010).

Подготовленный комплект деталей для замены (фильтр, прокладки):

Частичная замена

Понадобится новое масло, комплект из прокладок и фильтра (см. выше), инструменты, проградуированная емкость для отработки.

Алгоритм действий для замены масла в АКПП Тойота Камри:

• ТС загоняется на подъемник, эстакаду или яму, КПП переводится в N, мотор глушится;
• снимается защита картера, если таковая присутствует;
• откручивается сливная пробка;
• в заготовленную емкость собирается вытекшее из коробки масло.

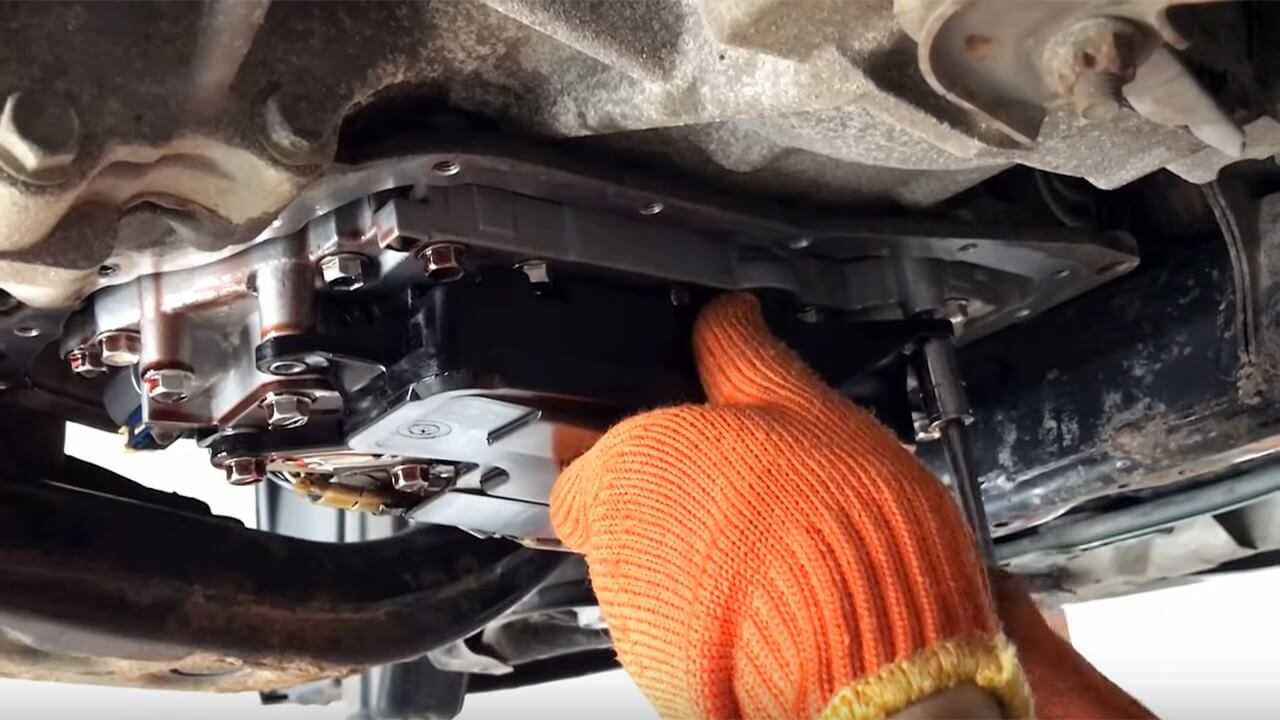

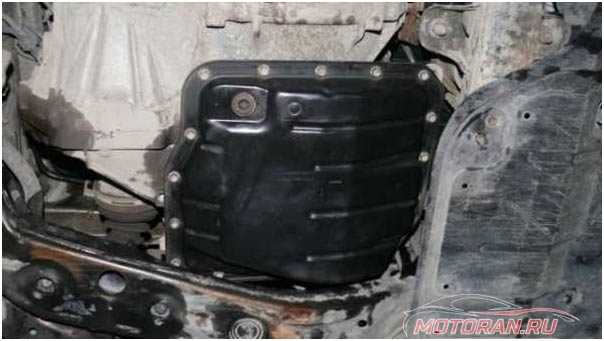

Далее ослабляются крепления поддона коробки:

Вытекающее при этом масло также собирается в емкость. В итоге поддон нужно снять, слить из него остатки масла.

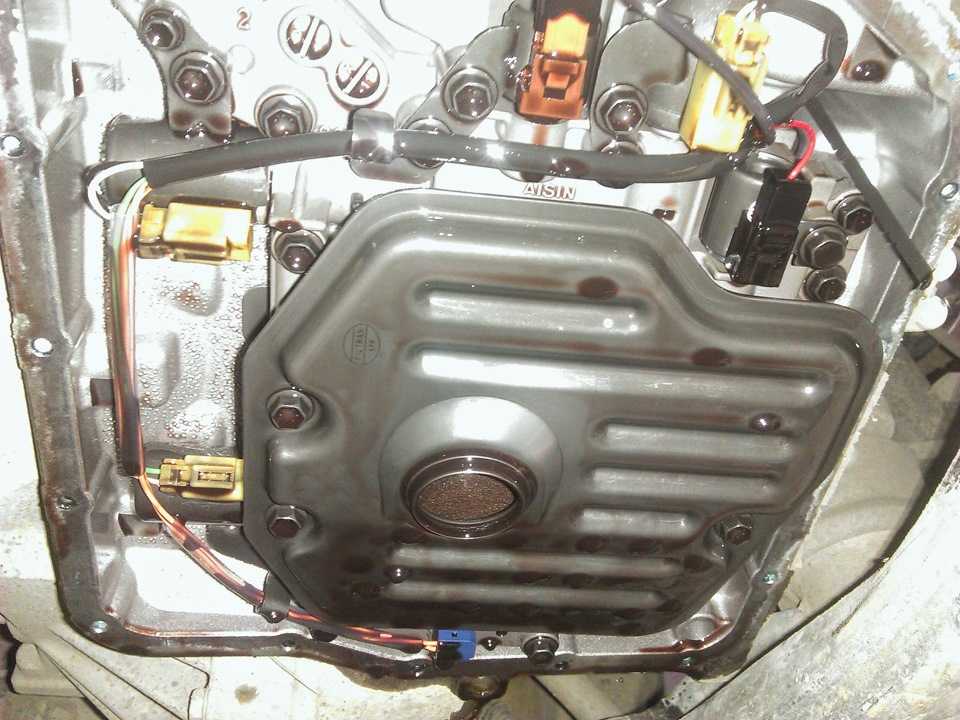

Коробка со снятым поддоном:

После этого нужно осмотреть фильтр коробки, при необходимости его тоже следует заменить. В процессе вытечет еще некоторое количество масла, которое нужно собрать в ту же емкость.

Поддон отмывается от остатков старого масла и отходов (стружки и т.д.). Осматривается прокладка, если она в хорошем состоянии, ее можно оставить, если прокладка поддона коробки изношена, ее меняют.

Отмытый поддон коробки:

Дальнейшие действия:

• на место ставится новый фильтр, поддон коробки также устанавливается обратно. Сливное отверстие закрывается пробкой (можно сменить ее прокладку), но не завинчивается – так, чтобы масло могло вытекать через перепускную трубку (это нужно для контроля уровня);
• заливается новое масло.

Поскольку щуп отсутствует, заливная горловина находится не под капотом, а в районе переднего левого колеса, под пластиковым обвесом:

Заливают масло специальным шприцом, ручным насосом, иными подручными устройствами.

После того, как из перепускной трубки начнет литься масло, заливку прекращают, закручивают все болты и пробки, «прогоняют» снова режимы коробки, чтобы разогнать масло по системе, и делают контрольный замер, доливая жидкость в коробку при необходимости.

На этом замена завершена.

Когда нужно менять

Традиционно производитель имеет вполне конкретные рекомендации по периодичности замены масла в АКПП Тойоты Камри. Всем владельцам советуют осуществлять обслуживание этого узла как минимум один раз на каждые 18-24 месяца использования транспортного средства. Также имеются указания на интервал в пробеге, который должен составлять около 40-80 тысяч километров, в зависимости от условий и интенсивности эксплуатации.

В первую очередь, необходимо ориентироваться на состояние и качество используемого масла

И в данном случае важно учитывать возраст авто. На старых машинах масло теряет свои свойства гораздо быстрее

На деле всё зависит от погодных условий, в которых эксплуатируется автомобиль. Частые перепады температур, жара и морозы негативно влияют на состояние масла и значительно сокращают срок его службы.

Опасность снижения уровня масла связана с образованием воздушно-масляной смеси, которая негативно влияет на все узлы коробки передач.

Выявить, что масло в АКПП уже не соответствует заявленным требованиям, можно по нескольким явным признакам:

• серьёзные отклонения от стандарта в объёме и цвете;
• ощутимые подёргивания автомобиля во время заднего хода;
• нестабильное срабатывание конкретных передач;
• непривычные щелчки или шумы в АКПП;
• запах горелого из коробки передач.

Подобные признаки указывают на серьёзный недостаток масла или потерю им эксплуатационных свойств

Важно своевременно осуществить замену, чтобы избежать более серьёзных неполадок в самой АКПП в будущем
