Как снять стартер: инструкция по замене своими руками

Как заменить стартер на ВАЗ 2110-ВАЗ 2112?

Примечание! Первое и самое важное правило при работе с электрикой, это отключение аккумуляторной батареи чтобы она ток не подавала, делается это посредством скидывания клеммы минус с АКБ, как это сделать более подробно, читайте в статье: «Замена аккумуляторной батареи в автомобиле», пункт 1!

Снятие: 1) В начале загоните машину на смотровую яму, эстакаду или же поднимите переднюю часть очень высоко при помощи хорошего домкрата (Достаточно будет лишь одну сторону поднять, две сразу не обязательно) и колёсо с автомобиля снимите, после проделанной операции снимите пыльник или если у вас установлена защита картера, то именно и её снимите, потому что она будет препятствовать доступу к стартеру, сразу же после чего кстати в подкапотном пространстве либо находясь под автомобилем (Как вам удобней будет) верхнюю гайку крепления стартера выкрутите (см. большое фото) и гайку которая клемму к втягивающему реле крепит тоже открутите (см. маленькое фото) и скиньте эту клемму чтобы она не мешала (Рядом с этой клеммой ещё провод будет находится который к стартеру крепится, вы его тоже отсоедините).

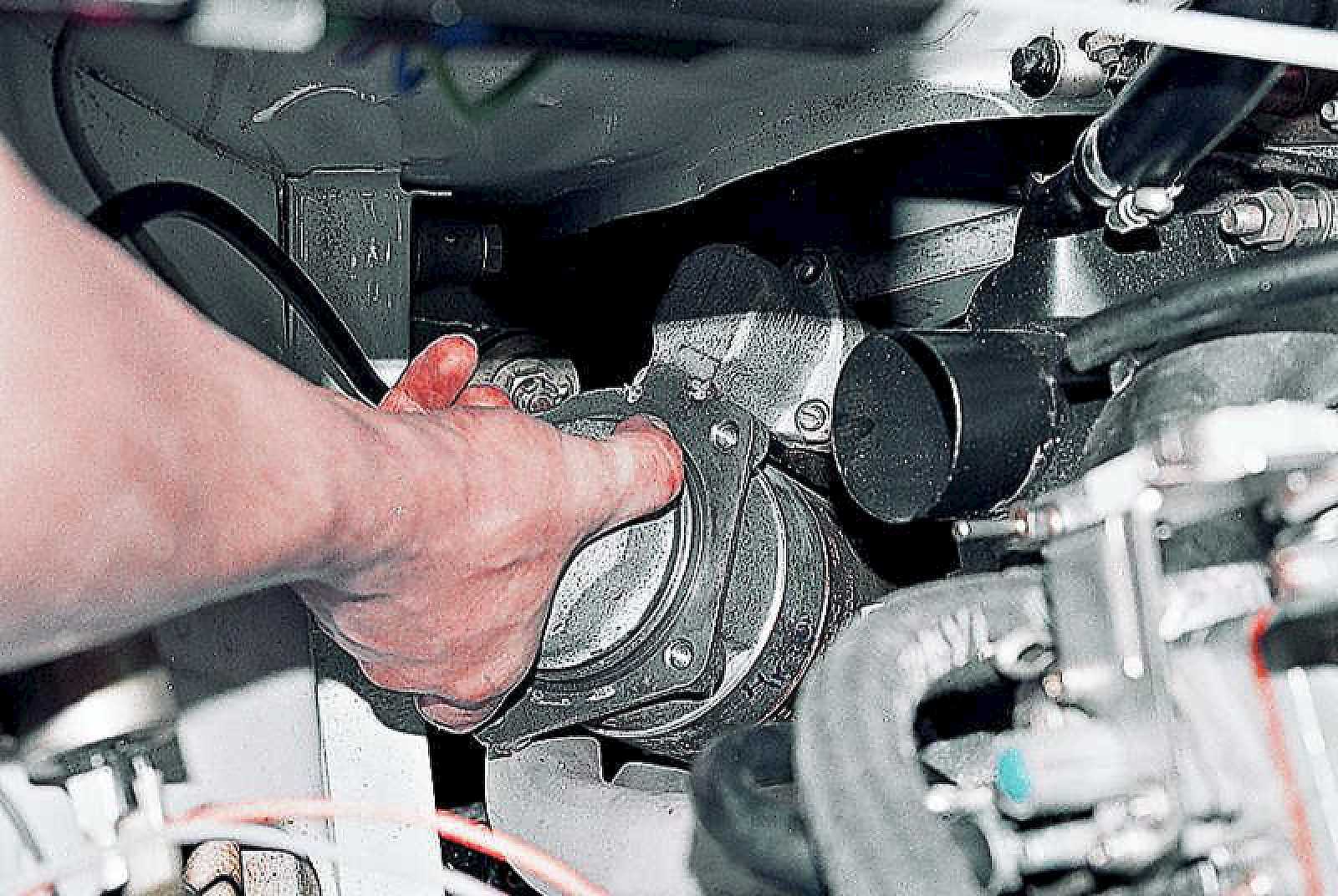

2) И в завершение выкрутите гайку которая стартер снизу крепит (см. фото 1) и после этого, вытащите его аккуратно из картера сцепления и положите на землю или уберите куда вам нужно, если вдруг на исправность проверить стартер решите, то дадим пару советов как это делается, сперва плоской отвёрткой переместите взад, вперёд муфту по валу и убедитесь что она перемещается легко и не где не заедает (см. фото 2), затем шестерню всё той же отвёрткой или же пальцем руки крутните (см. фото 3), она так же должна легко крутится и крутиться только лишь в одном направлении она должна, если и по часовой и против часовой крутиться, то стартер разбирать и ремонтировать придётся, кроме этого ещё втягивающее реле можно проверить которые бывает иногда щёлкает и стартер не схватывает, для этого протяните два провода чтобы на обоих концах у них находились крокодильчики (Так просто удобней будет, можно и чисто оголённые провода провести), так вот красный провод на клемму плюс аккумулятора киньте и другой его конец на управляющей вывод (К этому выводу ещё провод крепится) втягивающего реле, что касаемо чёрного провода, то один конец на минус на аккумуляторную батарею киньте, а другой конец к корпусу стартера подсоедините как это всё на рисунке под номером 4 показано, после данной операции раздастся щелчок и муфта вперёд выйдет, когда провода уберёте опять же будет тот же самый щелчок и муфта назад убежит, ну и завершающая проверка, отсоедините этот самый провод от управляющего вывода тягового реле и подсоедините точно так же все провода с крокодильчиками, но только с убранным этим проводом и когда напряжение пойдёт, якорь у стартера должен будет завращаться с частотой более 5000 мин, если всё так и есть то стартер полностью исправен и кстати, не держите провода которые идут от аккумулятора и которые вы подсоединили к стартеру больше 10 секунд, а иначе со стартером могут начаться проблемы.

Установка: Установка нового стартера происходит в обратном порядке снятию, если не возникло желание полностью менять стартер, а вы его захотите перебрать, то в таком случае изучите статью под названием: «Ремонт стартера на автомобиле».

Дополнительный видео-ролик: Увидеть процесс замены такого элемента как стартер, вы можете в ролике который размещён чуть ниже, ну только там показано как через верх снять стартер не залезая под автомобиль, в статье же описан немножко другой способ, каким пойдёте именно вы, решать только вам, кстати кроме замены в этом ролике ещё и проверка на работоспособность стартера описывается подробно, хоть вся операция и производится на автомобиле ВАЗ 2114, но отличий от десятого семейства практически нет никакого.

Электрические причины неисправности

Когда стартер не крутит двигатель или же крутит медленно, с недостаточной мощностью для запуска, то в первую очередь стоит проверить электрическую цепь, начиная от аккумулятора:

1. АКБ должен быть хорошо заряжен;
2. Контакты «массы» надежны и хорошо закреплены;
3. Провод от клеммы втягивающего реле цел и имеет хороший контакт;
4. Провод на участке аккумулятор стартер не поврежден и имеет хороший контакт;
5. Контактная группа замка зажигания исправно функционирует.

На эти неисправности стоит обратить внимание, когда ключ повернут в замке зажигания, но не срабатывает втягивающее, не вращается якорь. Если произошел обрыв обмотки тягового реле, а также замыкание между витками или замкнуло на массу

О проблемах стартера по электрической части будет говорить также при медленном прокручивании маховика.

И когда видимых причин нет, стоит демонтировать деталь для осмотра, ведь возможно подгорел коллектор или замкнули его пластины. Хотя, из возможных причин основной остается одна — износились или же подвисли щетки.

Так как типичные неисправности стартера это:

1. Неплотно прилегающие к коллектору щетки;
2. Тяговое реле выходит из строя;
3. Изнашивается коллектор якоря.

Иногда, может сгореть втягивающее реле на стартер. Есть 3 причины почему это случается:

• разрушение материалов реле;
• подгорают контактные пластины (в простонародье — пятаки);
• сгорает обмотка.

Часто подобные проблемы возникают при попадании воды в корпус. Поэтому придется разбирать втягивающее и проверять состояние контактных пластин и впоследствии обмотки. Однако чаще всего проблема с реле решается его заменой.

Оригиналы, аналоги, артикулы и цены

Артикул / название / ОЕМ	Цена (Руб.)
СТАРТЕР
BOSCH 0 986 025 720	От 6200
0 986 CR1 751	—/—
0 986 CR1 808	—/—
F 042 200 052	—/—
KAVO PARTS EST-3005	От 5700
NIPPON PIECES H521I02	От 5500
VALEO 438098	—/—
—/— 455964	—/—
VALEO 600258	—/—
WAI 17288N	От 6100
SANDO 6035106.0	От 6400
6035106.1 (МКПП)	—/—
6035115.0 (МКПП)	—/—
6035237.0	—/—
6035115.1 (АКПП)	—/—
6035105.0 (АКПП)	—/—
Тагаз ЕС54535	От 5800
КОМПЛЕКТУЮЩИЕ
Тяговое реле ERA 227660	От 650
ERA 227787	—/—
HOFFER 6646057	—/—
6646127	—/—
MEAT & DORIA 46057	От 500
—/— 46127	—/—
Угольная щетка ERA 233009	От 150
ERA 233091	—/—
Привод ERA 225181	От 700
—/— 225240	—/—

*цены уточняйте на момент покупки у официального дилера.

Как заменить стартер

С учетом того, где находится стартер, заменить его можно только загнав машину на подъемник. Некоторые умельцы говорят, что заменить его можно даже в дороге, максимально вывернув колёса вправо (при этом лёжа под машиной.)

Однако в реальной жизни такая замена становится невозможной. Почему? По нескольким причинам:

1. При поломке в дороге вряд ли у вас окажется с собой запасной стартер. А если уже был запасной, почему его не поставили раньше?
2. Проблема со стартером возникают не резко, их видно заранее, когда машина ещё исправно ездит. Так почему же тогда перед началом длительной поездки не устранить проблему, если о ней уже было известно?
3. Далеко не каждый водитель сможет лечь под машину (и не каждый под нее поместиться), если она не поднята на подъёмнике. Выполнять работу с ходовой в дороге можно только при возможности загнать её на подъемник.
4. Установление стартера возможно лишь при хорошем освещении, на ощупь сделать это невозможно. При отсутствии мощных фонарей, которые есть возможность установить в недвижимом положении, замена будет невозможной. При поднятии машины на подъемник фонари устанавливаются снизу, и не слепят человека.

Поэтому при невозможности самостоятельной замены стартера лучше отогнать машину на СТО. У опытного специалиста замена стартера займёт около 30 минут. Но для многих несложно поменять эту деталь и самостоятельно. Замена проходят по следующему алгоритму:

• Машина загоняется на подъёмник.
• Снимается диффузор.

• Затем снимается клемма с аккумулятора.
• Откручивается стартер. Он держится всего на двух болтах, к ним подбирается ключ, и стартер снимается.

• Устанавливается новый стартер на место старого.
• Он закручивается болтами.

Затем на него накидывается клемма аккумулятора.

После этого устанавливается рамка вентилятора (ранее снятый диффузор).

После этого можно завести машину.

Самостоятельный ремонт и даже замена стартера возможно даже в гараже при хорошем освещении и наличии нескольких напольных фонарей.

Если загнать машину на подъемник нет возможности, а ямы тоже нет, рекомендуется соорудить для колес помост, высотой около 50 см.

Подогнав на него машину, замена стартера в таком положении проходит очень удобно и легко. Вот пример:

Как показывает вышеописанная информация, при обнаружении проблем со стартером может потребоваться либо частичный его ремонт, либо полная замена. Произвести ее можно как самому, так и загнав на СТО. Главное в этой ситуации — решать проблему сразу же после ее обнаружения.

Устройство пускового механизма ВАЗ 2110

Устройство для пуска двигателя ВАЗ 2110 имеет электромотор с планетарным редуктором, а также пусковое втягивающее реле. Шестерни планетарного редуктора вращаются на игольчатых подшипниках, передавая момент на вал привода. Тяговое реле коммутирует большое количество тока и передаёт его на электромотор в момент поворота ключа зажигания.

Возврат тягового реле в изначальное положение осуществляется посредством мощной возвратной пружины. Внутренняя часть узла представляет собой стандартный электрический двигатель, работающий от постоянного тока аккумуляторной батареи. Электрический двигатель состоит из ротора, магнитного статора и щёточного узла.

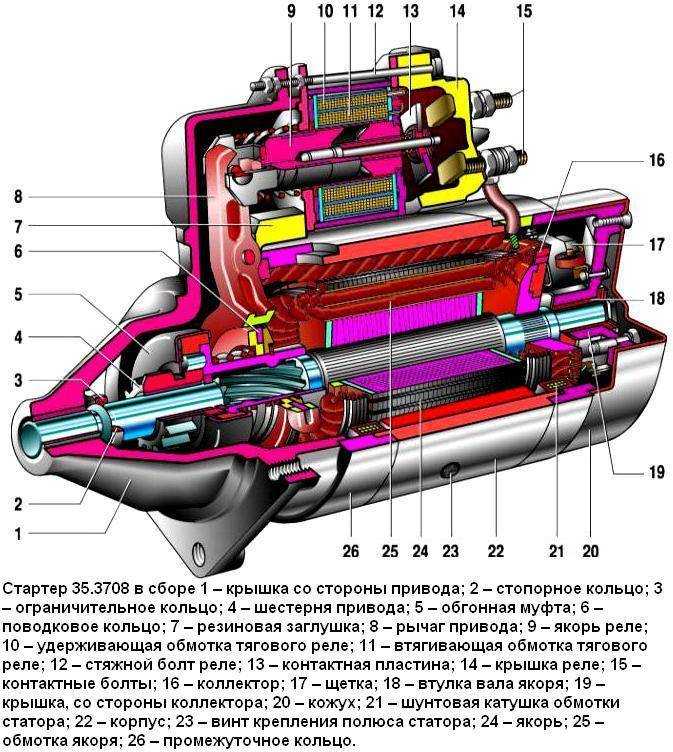

Так работает стартер ВАЗ 2110. Фото (см. ниже) подробно отображает устройство узла.

Неисправностям могут способствовать различные внешние факторы, в том числе действия водителя

Чтобы устранить неисправность, важно понимать, как разобрать стартер ВАЗ 2110

Демонтаж стартера

Существует несколько вариантов, как снять стартер с двигателя. Выбор преимущественно зависит от наличия у автовладельца гаража с ямой и свободного времени для того, чтобы замена стартера была произведена своими силами.

Лучше всего организовать доступ к этому узлу с двух сторон, сняв нижнюю защиту двигателя, и частично демонтировав систему воздушного охлаждения, убрав батарею АКБ. Это возможно в сервисе на подъемнике или в гараже на яме. Однако, даже в ее отсутствии ремонт стартера вполне возможен, но с увеличением трудозатрат и времени работ.

На яме или подъемнике

Перед тем, как снять стартер своими силами, необходимо загнать машину на яму, чтобы обеспечить доступ к болтам крепления защиты ДВС снизу. Эта деталь из толстостенной листовой стали крепится в 4 точках, проблем с откручиванием обычно не возникает, поскольку ее снимают очень часто во время обслуживания автомобиля. При необходимости резьбовые части обрабатываются предварительно смазкой WD-40.

Рис. 3 Обеспечение доступа снизу

Начинается замена стартера с демонтажа этого узла запуска ДВС, однако при снятой защите удобно откручивать только нижний болт. Верхние крепежные элементы проще выкручивать сверху. Для этого, в зависимости от компоновки агрегатов и узлов машины под капотом, придется снять:

• клеммы с аккумулятора (в любом случае);
• вытащить АКБ наружу;
• демонтировать при необходимости корпус воздушного фильтра;
• открутить кронштейн, на котором крепится патрубок охлаждения.

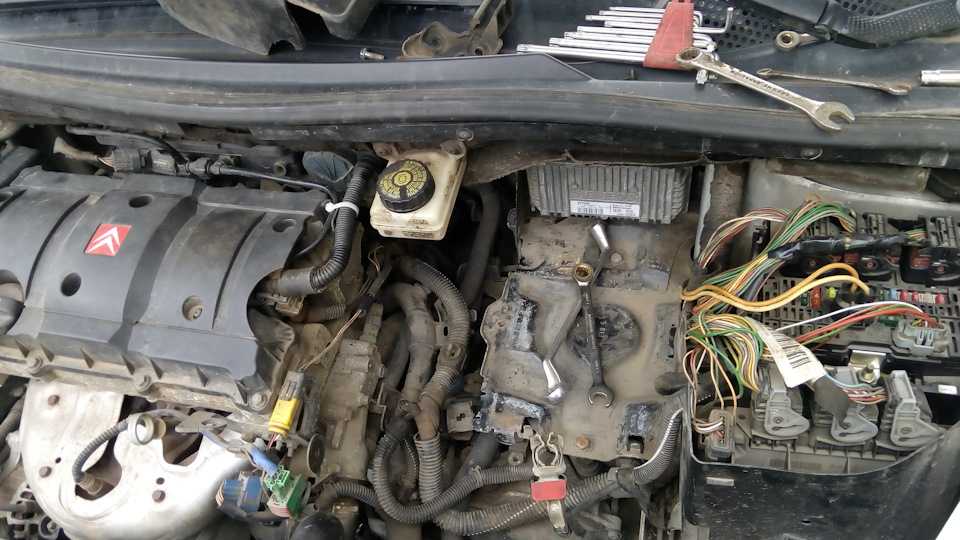

Рис. 4 Обеспечение доступа со стороны капота сверху

После чего, работы продолжаются в яме:

• от стартера необходимо отключить все провода, подходящие к нему от аккумулятора, поэтому откручивается гайка, фиксирующая кабель «+», затем провод, подходящий к управляющим контактам втягивающего реле;
• откручивается нижняя гайка крепления стартера ключом на 13.

Работы продолжаются сверху, со стороны капота автомобиля:

• откручиваются два или один оставшийся верхний болт ключом на 13;
• стартер за корпус отводится в сторону пассажирского сиденья, чтобы бендикс вышел из посадочного места возле маховика;

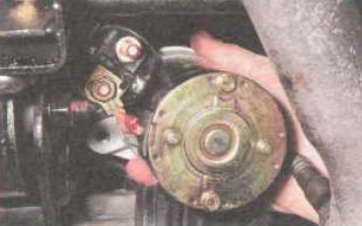

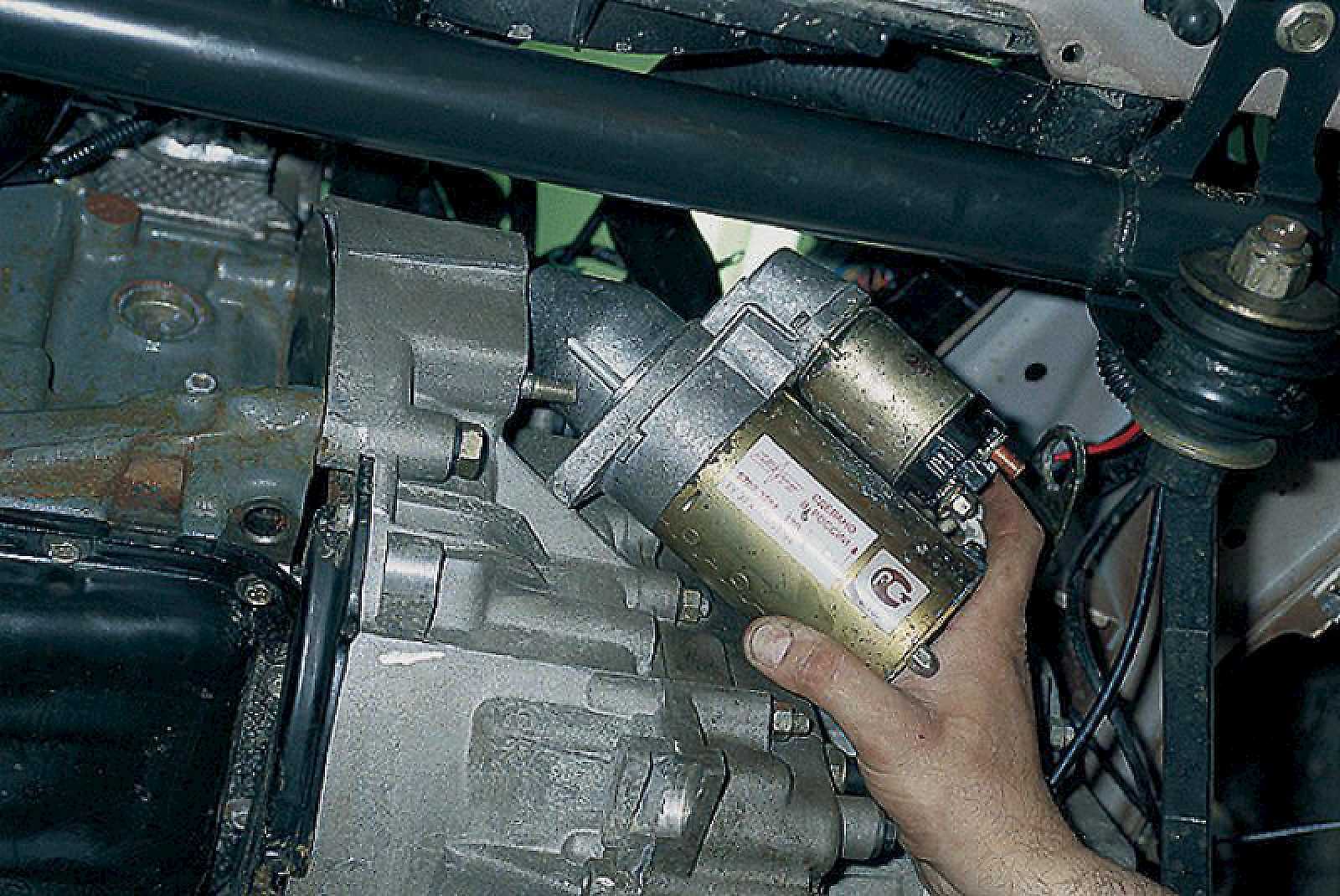

• вытаскивается этот узел через верх.

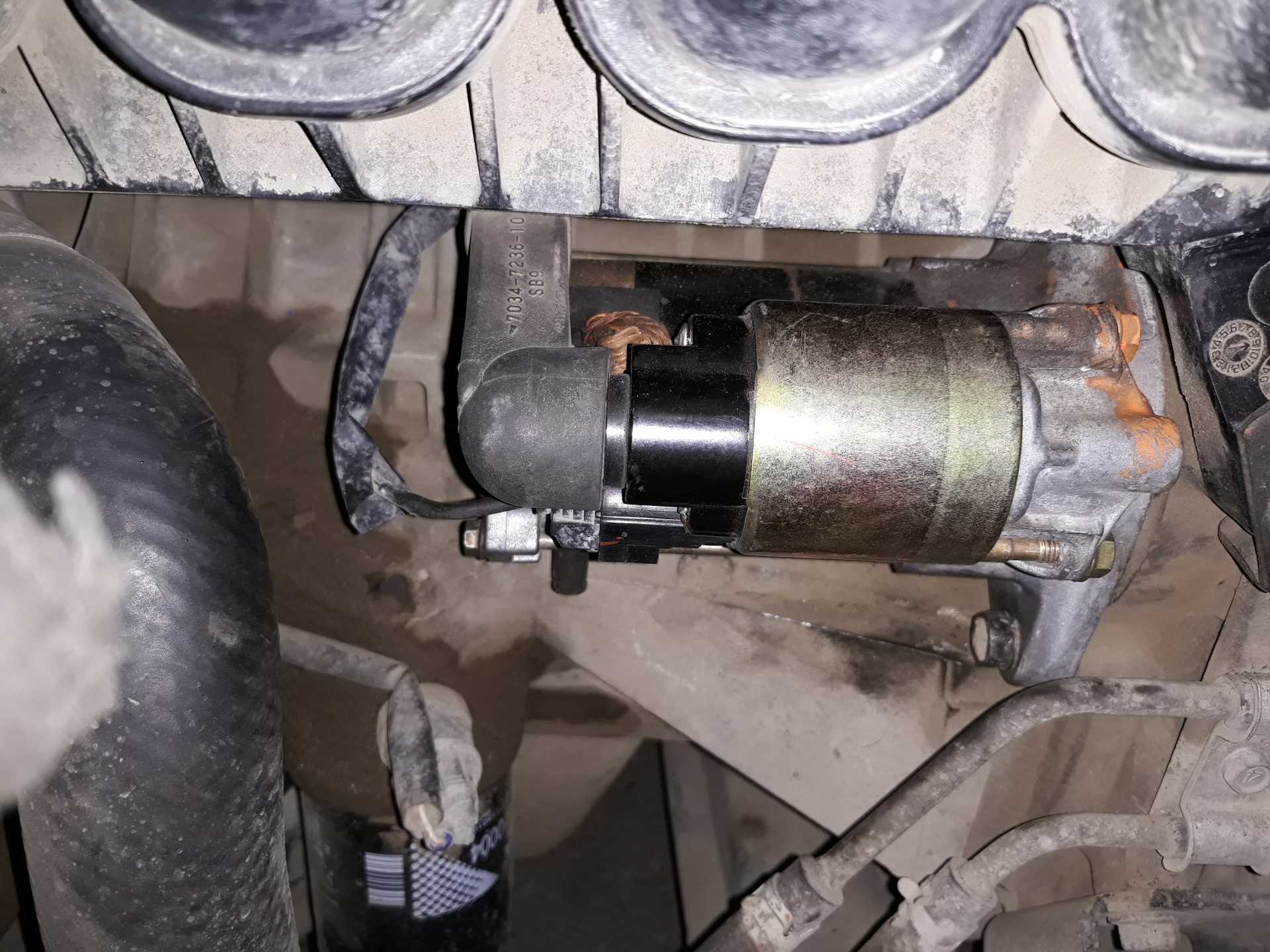

Рис. 5 Демонтаж стартера на яме

В зависимости от типа ДВС операции демонтажа стартера могут изменяться:

• двигатель С-типа – классический демонтаж по вышеописанной схеме;
• двигатель F-типа – вначале своими руками демонтируются крепежные болты стартера, затем снимается защита, отсоединяется опора ДВС задняя;
• двигатель V8 – при наличии 16 клапанов снимается защита, выкручиваются болты крепления стартера, демонтируется правое переднее колесо и усиление коллектора системы выхлопа, снимается задняя опора двигателя.

С подобными нюансами знакомы сотрудники СТО, поэтому замену стартера рекомендуется производить специалистам.

Без ямы

В отсутствие гаража, ямы или при внезапном отказе электростартёр можно снять через капот. Особенностями процесса являются:

• обеспечение доступа к болтам крепления по аналогии с вышеописанным способом (демонтаж аккумулятора и части системы воздушного охлаждения)
• нижние болты, клемма на втягивающем реле и гайка «+» клеммы находятся наощупь
• вначале откручивается нижний крепеж, затем средний, так как центрирующая втулка расположена именно на нем

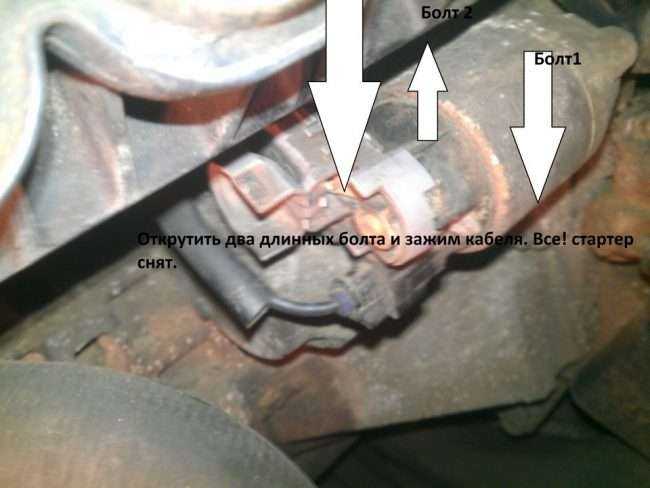

Рис. 6 Демонтаж стартера без ямы

Рис. 7 Ручной самодельный подъемник для легкового авто

Таким образом, для рядных двигателей демонтаж стартера в принципе сложностей не представляет, даже если осуществляется собственными силами. Аккумулятор необходимо снять в любом случае, чтобы обезопасить проведение работ. При сложной компоновке узлов под капотом, эксплуатации V-образных ДВС рекомендуется посетить СТО.

Как проверить стартер берет ли он на себя ток

Бывает такое, что во время пуска стартера лампочки, запитанные от бортовой сети, тускнеют, вольты падают до 10-9,5 — на лицо признаки того, что имеет место просадка тока. Это вполне реальная картина даже в теплое время года, и говорит она о неисправностях стартера. Многие не понимают, как проверить стартер, если он берет на себя много пускового тока, и в чем, собственно, причина такого явления.

Скорее всего, поводом является выработка втулок, из-за чего якорь начинает касаться при вращении статора. Это приводит к перегреву элементов и разрушению деталей. Есть риск возникновения межвиткового замыкания, которое выявить возможно лишь специальным прибором — мегомметром. Замене подлежат втулки, якорь при необходимости можно заменить. Еще одной причиной заеданий иногда становится внутренний редуктор, требующий смазки.

При некорректной работе стартера лучше обращаться к проверенному специалисту, который сможет установить истинную причину поломки

Подытожив все вышеприведенные советы, уместно подчеркнуть некоторые рекомендации профессионалов. Например, когда из строя выходит сразу несколько деталей стартера или даже втягивающее реле, лучше всего приобрести и установить полностью новый стартер. В противном случае устройство способно еще не раз беспокоить по всяческим пустякам, не говоря уже о возможных нестыковках в размерах некоторых запчастей.

Также специалисты настоятельно советуют покупать новые детали, а не ремонтировать старые, и не отдавать предпочтение принципиально самым дешевым вариантам. Подобная экономия может быть полностью нивелирована негативными последствиями в результате скорых поломок.

БЕСПЛАТНО ответим на Ваши вопросы
По лишению прав, ДТП, страховом возмещении, выезде на встречную полосу и пр. Ежедневно с 9.00 до 21.00

Москва и МО +7 (499) 938-51-97

С-Петербург и ЛО +7 (812) 467-32-86

Бесплатный звонок по России 8-800-350-23-69 доб.418

Когда можно переставить стартер с одного автомобиля на другой

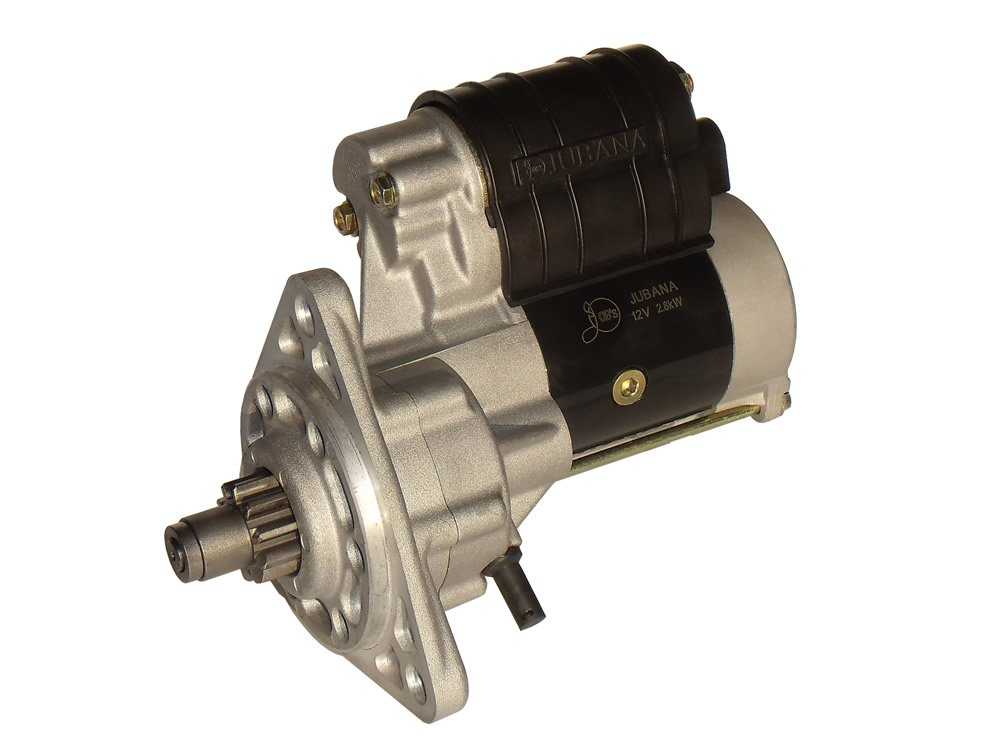

Если завод-изготовитель стартеров перешел на выпуск редукторных моделей, то стартеры прямого хода могут быть заменены на редукторные, и наоборот. В этом случаем есть возможность подобрать даже несколько вариантов замены для европейских иномарок. Можно считать аналогами истартеры различных производителей, которые устанавливаются на одну и ту же модель машины.

Сегодня очень велико разнообразие выпускаемыхстартеров, и они существенно отличаются, даже будучи внешне похожими. Так, различаются они выносом бендикса, посадочными размерами, количеством зубьев у шестеренок, размерами зубьев и так далее.

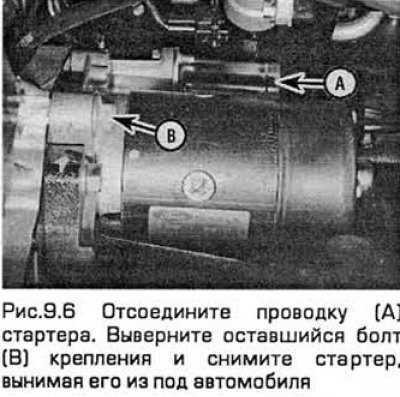

Снятие стартера Hundai Accent c 1999 г. Hyundai Accent

Стартер крепится к картеру сцепления

1 – болт крепления стартера и минусовой клеммы АКБ, момент затяжки 9,8–16 Н/м; 2 – стартер;

3 – болт крепления стартера, момент затяжки 26–33 Н/м.

Работы по снятию стартера нужно проводить из под машины, сняв защиту двигателя.

1. Отсоедините минус АКБ.

2. Отсоедините колодку жгута проводов от стартера

3. Головкой «на 12» отворачиваем гайку крепления силового кабеля

4. Снимаем клемму силового кабеля со втягивающего реле стартера.

5. Головкой «на 14» отворачиваем два болта крепления (нижний болт также крепит наконечник «массового» провода)

6. Вынимаем стартер из гнезда.

Внутреннее устройство стартера

1 – передняя крышка; 2 – передняя втулка; 3 – крышка; 4 – болт; 5 – соленоид тягового реле; 6 – плунжер; 7 – пружина; 8 – прокладка; 9 – рычаг; 10 – держатели; 11 – пружина; 12 – заглушка; 13 – шайба; 14 – упорное кольцо; 15 – стопор; 16 – обгонная муфта; 17 – ротор; 18 – шайбы; 19 – статор; 20 – щеткодержатель; 21 – задняя крышка; 22 – задняя втулка; 23 – болт; 24 – винт.

Ребята, а нах здесь приводить перепечатку из литературы. Вы реально были под машиной, вы реально своими руками снимали стартер с машины (в частности. с H-Accent)? Устройство и мат. часть я и без вас знаю. Мне нужен совет того, кто реально сталкивался с проблемой снятия стартера с дв-ля

to viled06: А вот Вы залезьте с фотоаппаратом под машину и сделате свое. Мы с удовольствием посмотрим, как это стартеру мешает сняться КПП.

to Messir: А без фото уже поверить трудно? Я же не развлекаюсь тут.

to Messir: Размещённые фото узнаю из иллюстрированной книжки для Accentа, но в реальности болт с «массовым» наконечником даже открутить не удалось (не подобраться), а другого болта даже не видно совсем

ПОДЕЛИТЬСЯ СТРАНИЦЕЙ

ПОИСК ПО САЙТУ

Приветствую! Меня зовут Михаил, хочу высказать свою благодраность Вам и вашему сайту.

Благодаря вам самостоятельно удалось вывести царапины, которые поставила жена на парковке.

Началось все с того, что моя жена сдала на права и стала частенько брать мою машину, чтобы доехать до ближайшего торгового центра. Ничего не предвещало беды, но в один день она со слезами на глазах сказала, что теранулась на парковке о какой-то столб. Я до сих пор не понимаю, как это нужно было умудриться сделать, но у женщин все возможно, сами понимаете)) Царапина была достаточно глубокая, а денег и времени чтобы заморачиваться с покраской не было. По-этому на царапину я просто забил.

Неделю назад наткнулся у вас на блог Артема Шевченко, который в своей статье рассказал, как избавиться от царапин за 10 мин. Сначала не поверил, но все же решил попробовать и ничуть не пожалел. Способ сработал на все 100, от царапины не осталось и следа, вот прямо вообще ничего не видно ни под каким углом.

В вобщем сохраню интригу, для тех кто хочет быстро избавитьвиться от цапапин, заходите и читайте статью у Темы в блоге, гарантирую, вы не пожалеете.

Замена агрегата

Теперь возникает другой вопрос — как его разобрать? Проблем с этим делом возникнуть особо не должно, если вооружиться руководством по эксплуатации, а также ознакомиться с нашими рекомендациями.

Вооружитесь набором ключей на 10, 13, 15 и 8 миллиметров. Собственно, из инструментов особо ничего другого вам не потребуется.

Последовательность демонтажа и ремонта следующая:

Загоните автомобиль на яму или поднимите при помощи подъемника. У вас должен быть доступ к днищу автомобиля.
Если вы только приехали, дайте двигателю некоторое время, чтобы остыть. Лучше работать с холодным мотором.
Снимите минусовые провода с аккумуляторной батареи.
Демонтируйте сначала защиту, а потом жестяной кожух, который защищает вашу коробку переключения передач. Для этого потребуются два ключа — на 8 и на 10 миллиметров.
Со стартера снимается вилка силового провода. Ее нужно просто немного потянуть на себя.
Теперь возьмите ключ на 13 миллиметров и им открутите силовой проводок, расположенный на втягивающем реле.
Освободившийся провод уберите в сторону, чем-то зафиксируйте временно, чтобы он не мешал дальнейшему ремонту.
К корпусу коробки переключения передач, стартер крепится двумя гайками. Они легко окручиваются ключом на 15. Если возникли проблемы с раскручиванием, смажьте крепежи всемогущим средством WD40.
Демонтируйте.
Теперь проверьте, в каком состоянии находятся втулки на корпусе коробки переключения передач.
Убедитесь в исправности вала якоря, при движении которого не должно возникать люфта и заклинивания. Если такие дефекты имеют место быть, тогда втулки рекомендуется сразу заменить на новые и качественные.
Всегда втулки две. Одна внизу стартера, а вторая — на корпусе коробки переключения передач. Втулка на стартере меняется без каких-либо проблем, а вот со второй могут возникнуть сложности. Для ее демонтажа требуется наличие специального инструмента, который называется райбер. Работу лучше доверить специалистам со станции технического обслуживания.
Если причина неполадки стартера в бендиксе или втягивающем реле, звать на помощь мастеров не обязательно.
Чтобы снять реле, открутите силовой провод, а точнее его крепление, от корпуса стартера. Вам при этом понадобится ключ на 13.
Ключом на 8 демонтируются два болта, крепящие реле к корпусу стартера

Здесь важно быть аккуратным, поскольку при снятии болтов в реле стоит пружина, способная спружинить. Держите ее рукой при демонтаже.
Снимите поршень реле с крючка коромысла, расположенного на бендиксе.
Действуя в обратном порядке, поставьте новое реле.
Если требуется заменить бендикс, тогда демонтируйте втягивающее реле, выкрутите два болта ключом на 10 сзади стартера. Теперь отсоедините корпус стартера от его передней части, где расположен бендикс, ротор и вилка.
Подденьте пластиковую вилку плоской отверткой, чтобы снять с якоря, и достаньте сам якорь и бендикс с передка корпуса.
Демонтируйте стопорное кольцо, расположенное на наконечнике якоря, и извлеките искомый бендикс.
Собрать конструкцию можно в обратной последовательности, но шлицы предварительно обязательно смазываются Литолом.
Проверьте новый стартер на месте, перед тем как начинать установку

Для этого подключите силовые клеммы аккумулятора.
Гайки, отвечающие за крепление клемм, затягиваются ключом на 13. Но большое усилие прикладывать не рекомендуется, поскольку клеммы выполнены из меди. Сильный зажим повредит резьбу, и тогда проблем возникнет еще больше.

Теперь отсоедините корпус стартера от его передней части, где расположен бендикс, ротор и вилка.
Подденьте пластиковую вилку плоской отверткой, чтобы снять с якоря, и достаньте сам якорь и бендикс с передка корпуса.
Демонтируйте стопорное кольцо, расположенное на наконечнике якоря, и извлеките искомый бендикс.
Собрать конструкцию можно в обратной последовательности, но шлицы предварительно обязательно смазываются Литолом.
Проверьте новый стартер на месте, перед тем как начинать установку. Для этого подключите силовые клеммы аккумулятора.
Гайки, отвечающие за крепление клемм, затягиваются ключом на 13. Но большое усилие прикладывать не рекомендуется, поскольку клеммы выполнены из меди. Сильный зажим повредит резьбу, и тогда проблем возникнет еще больше.

Мы разобрались, как разобрать стартер на ВАЗ 2110 и можем сказать, что процедура эта не особо простая, но и обязательного выполнения профессиональным автомехаником не требует.

Стартер на «десятке» несколько капризный, но если грамотно эксплуатировать автомобиль, проверять состояние контактов, а также периодически выполнять промывку двигателя на инжекторном ВАЗ 2110, он сможет прослужить долго и надежно.

Неисправность — стартер

Неисправности стартера выявляют при его осмотре.
 

Неисправности стартеров имеют много общего с неисправностями генераторов и устраняются теми же способами. Поэтому здесь приводится лишь описание регулировки и испытания стартеров и необходимые данные по ним.
 

Неисправности стартеров имеют много общего с неисправностями енераторов и устраняются теми же способами, что и для генераторов.
 

Приставка для измерения светового потока ЛЛ.

При неисправности стартера лампы не зажигаются или горят, не мигая.
 

Перечислите неисправности стартера, реле привода и пускового реле, их причины и способы устранения.
 

К неисправностям стартера относятся: загрязнение коллектора, износ щеток и коллектора; окисление контактов, обрыв или замыкание в обмотках тягового реле; износ зубьев шестерни и венца маховика. Вследствие указанных неисправностей стартер не проворачивает коленчатый вал в холодном двигателе, не включается, не соединяется с венцом маховика или не работает совсем.
 

К неисправностям стартера относятся: износ или загрязнение щеток и коллектора, окисление контактов включателя, обрыв или замыкание в обмотках, износ деталей муфты свободного хода и зубьев шестерни. Указанные неисправности приводят к тому, что стартер не развивает нужной мощности и числа оборотов, не соединяется с зубчатым венцом маховика или не работает совсем. Загрязненный коллектор протирают ветошью, смоченной бензином, или зачищают стеклянной шкуркой; изношенные щетки заменяют новыми. Для устранения остальных неисправностей стартер подвергают ремонту в мастерских.
 

К неисправностям стартера относятся: износ или загрязнение щеток и коллектора, окисление контактов включателя, обрыв или замыкание в обмотках, износ деталей муфты свободного хода и зубьев шестерни. Указанные неисправности приводят к тому, что стартер не развивает нужного числа оборотов и мощности, не соединяется с зубчатым венцом маховика или не работает совсем. Загрязненный коллектор протирают ветошью, смоченной бензином, или зачищают стеклянной шкуркой, изношенные щетки заменяют новыми. Для устранения остальных неисправностей стартер подвергают ремонту в мастерских.
 

Установка шестерен пускового двигателя.

Для ручного пуска двигателя шнуром, в случае неисправности стартера, на маховике имеется кольцевая канавка с двумя выемками. Маховик закрыт кожухом с установленным на нем стартером. При ручном пуске кожух маховика снимают.
 

Причиной может быть нарушение контакта или обрыв провода, обрыв электродов в лампе, неисправность стартера и недостаточное напряжение в сети. Для определения и устранения неисправности прежде всего следует сменить лампу; если она вновь не будет гореть, заменить стартер и проверить напряжение на контактах держателя. При отсутствии напряжения на контактах держателя лампы необходимо найти и устранить обрыв сети и проверить контакты в местах присоединения проводов и балластному сопротивлению и держателю.
 

Причиной может быть нарушение контакта или обрыв провода, обрыв электродов в лампе, неисправность стартера и недостаточное напряжение в сети. Для определения и устранения неисправности прежде всего следует сменить лампу; если она вновь не будет гореть, заменить стартер и проверить напряжение на контактах держателя. При отсутствии напряжения на контактах держателя лампы необходимо найти и устранить обрыв сети и проверить контакты в местах присоединения проводов к балластному сопротивлению и держателю.
 

Якорь электродвигателя стартера вращается, но не проворачивает коленчатый вал двигателя. Это указывает на неисправность стартера, точнее его привода. Возможны пробуксовка муфты свободного хода, отсоединения или поломки в рычажной системе привода.
 

Катоды лампы накалены, но лампа не зажигается и не мигает. Причинами могут быть: ошибки в схеме, неисправность стартера, пробитие конденсатора для подавления радиопомех, замыкание на корпус; в бесстартерных схемах включения: низкое напряжение сети, пробой резонансных конденсаторов или короткое замыкание части витков вторичной обмотки трансформатора, низкая температура окружающей среды.
 

Пошаговая рекомендация

Для точного определения места повреждения, потребуется снять стартер 1ZZ с автомобиля. Далее подробно рассмотрим процедуру демонтажа устройства, и процесс замены отдельных элементов.

Демонтируем стартер

Замена стартера 1ZZ начинается с отключения минусовой клеммы от аккумуляторной батареи. В дальнейшем потребуется соблюдать следующую последовательность действий:

1. Первоначально потребуется демонтировать кожух охлаждения радиатора. Это необходимо для получения свободного доступа к пусковому механизму мотора. Для снятия кожуха, понадобится выкрутить два болта крепящих крепления радиатора и один болт фиксации трубки кондиционера. Далее откручиваются два крепежных болта кожуха вентилятора радиатора;
2. Отключается питающий штекер вентилятора охлаждения;
3. Далее, предельно аккуратно, демонтируется кожух охлаждающего вентилятора, чтобы не повредить непосредственно радиатор;
4. Для получения доступа к верхнему крепежному болту электростартера 1ZZ понадобиться демонтировать крепежную планку;
5. Теперь необходимо отсоединить проводку. К электростартеру подключены два провода. Один крепится гайкой, а вторым подается питание на катушку втягивающего реле, он крепится защелкой. Провод с защелкой неудобно снимать, пока стартер закреплен на двигателе. Поэтому его можно отсоединить после демонтажа детали;
6. Остается выкрутить два крепежных болта и снять устройство с силового агрегата.

Разбираем и меняем детали

Для проведения ревизии или замены отдельных узлов стартера 1ZZ-FE, понадобится разобрать устройство. Для этого следует придерживаться следующих действий:

• Откручиваются крепежи силового провода и защитной крышки, далее детали снимаются;
• Демонтируется втягивающее реле, посредством откручивания двух гаек крепления;
• Для замены бендикса, потребуется снять стопорное кольцо. Для этого берется торцевая головка необходимого размера, и сбивается втулка стопора. Для снятия стопорного кольца используется отвертка. Остается заменить старый бендикс 1ZZ на новый, смазав вал, вилку, редуктор, втулку и игольчатый подшипник крышки;

Разбираем стартер

При наличии износа щеток, рекомендуется произвести полную замену щеточного узла. Он закреплен двумя винтами

В процессе установки нового щеточного узла, имейте в виду, что первоначально деталь устанавливается на якорь стартера и только после этого фиксируется винтами;
Обязательно требуется выполнить чистку якоря, уделив особое внимание коллектору. В процессе эксплуатации он засоряется графитовой пылью, образующейся от износа щеток

Она забивается между ламелями коллектора. Чистить коллектор рекомендуется сухой кисточкой;
Процедура сборки выполняется в обратном порядке.

Внутри крошка от щеток
