Сборка двигателя 245 евро 3

5 ХРАНЕНИЕ дизеля Д-243 и Д-245

Для обеспечения работоспособности дизелей, экономии материальных и денежных средств на их ремонт и подготовку к работе необходимо строго соблюдать правила хранения дизелей в нерабочее время.

Хранение дизелей независимо от времени года должно производиться в полном соответствии с ГОСТ 7751-85. При длительном хранении трактор (машину) с установленным на нем дизелем необходимо поставить в закрытое помещение или под навес.

Подготовка дизеля к хранению должна быть закончена не позднее 10 дней с момента окончания работ.

При подготовке дизеля к длительному хранению выполните следующие работы:

– очистите дизель от пыли и грязи;

– слейте охлаждающую жидкость из системы охлаждения;

– слейте масло из картера дизеля, корпуса топливного насоса и корпуса редуктора пускового двигателя, очистите ротор центробежного масляного фильтра;

– залейте в картер дизеля, корпус топливного насоса и корпус редуктора пускового двигателя консервационное масло К-17 ГОСТ 10877-76 или свежее обезвоженное масло с 5% присадки АКОР-1 ГОСТ 15171-70;

– замените масло в поддоне воздухоочистителя;

запустите пусковой двигатель и, не включая подачи топлива, прокрутите дизель до появления давления масла в системе смазки;

– заглушите пусковой двигатель, выверните свечу зажигания и залейте в отверстие 40 г консервационного масла К-17 или обезвоженного моторного масла с присадкой АКОР-1, проверните вал пускового двигателя кратковременным (1-2 с) включением и выключением стартера на несколько оборотов, заверните свечу или закройте отверстие деревянной пробкой.

Дизель с электростартерным пуском прокрутите без подачи топлива путем крактковременного (не более 15 с) включения стартера до появления давления масла в системе смазки.

Слейте консервационное масло из картера дизеля, топливного насоса и редуктора пускового двигателя.

Слейте отстой из фильтра грубой и тонкой очистки топлива, ослабьте натяжение ремня вентилятора.

Наружные отверстия глушителя (выпускного коллектора), сухофильтра, сапуна, корпуса термостата (если дизель не установлен на трактор, машину) герметизируйте чехлами из полиэтиленовой пленки или парафинированной бумаги.

Во время хранения не реже одного раза в месяц проворачивайте коленчатый вал дизеля на несколько оборотов.

Дизели, снятые с тракторов (машин) или поступившие как запчасти, должны храниться законсервированными в закрытом помещении на специальных подставках. Запрещается хранить в одном помещении с дизелями и запасными частями аккумуляторы, кислоты, соли, щелочи и другие вещества, способные вызвать коррозию металлов.

При непродолжительном хранении трактора (машины) на открытой площадке или под навесом выполните следующие операции:

– очистите дизель от пыли и грязи;

– оберните выпускную трубу и сухофильтр воздухоочистителя парафинированной бумагой или полиэтиленовой пленкой.

Перед пуском трактора (машины) в работу выполните все подготовительные работы в соответствии с указаниями раздела 2.1.

Мощные, надежные двигатели Д 245, выпускаемые Минским моторным заводом, повсеместно устанавливались на грузовые автомобили ведущих отечественных концернов — ГАЗ, МАЗ, ЗИЛ, а также многих моделях тракторов МТЗ. Благодаря своим уникальным техническим характеристикам данные агрегаты получили широкое распространение, отличаются длительным сроком службы.

Как узнать размеры коленвалов

Существуют специальные таблицы, где можно узнать размеры коленвалов для конкретной модели автомобиля или техники. Такие таблицы есть для всех видов транспортных и технических средств, на которых установлен двигатель внутреннего сгорания. Размеры вкладышей, имеющихся в продаже, соответствуют этим размерам.

Например, для Opel Kadett 1,3S стандартные размеры коренных шеек составляют 54,972–54,985 мм, при шлифовке на глубину 0,25 мм – 54,722 – 54,735 мм, при шлифовке на 0,5 мм – 54,472 — 54,485. Размеры шатунных шеек, соответственно, составляют 42,971 — 42,987 в стандартном (нулевом) варианте, 42,721 — 42,737 при шлифовке на 0,25 мм и 42,471 — 42,787 при глубине обработки 0,5 мм. Для автомобиля ВАЗ-2108 стандартный диаметр составит уже 50,779–50,819 мм, а ремонтных размеров предусмотрено четыре: 50,549–50,569, 50,229–50,319, 50,049–50,069 и 49,799–49,819.

Как правило, при первом ремонте шейку шлифуют на глубину около 0,25 мм. Следующие размеры располагаются друг от друга на таком же расстоянии: 0,5, 0,75 и 1 мм. Для ряда моделей также возможны шаги в 0,125 мм. Таблицы допускают шлифовку ещё на два размера, 1,25 и 1,5 мм, однако такая обработка чревата разрушения вала в процессе работы. По этой причине в магазинах размеры вкладышей 1,25 и 1,5 представлены редко. При значительном износе иногда перешлифовывают «через размер», т. е. уменьшают диаметр сразу на два размера.

Размеры шеек на ВАЗ

Неисправности поршневой группы двигателя

При износе компонентов поршневой группы в работе силового агрегата возникают неполадки:

При работе прогретого двигателя из выхлопного патрубка наблюдается дым синего цвета, указывающий на попадание масла в камеру сгорания. Проблема возникает при образовании слоя кокса на поршневых кольцах, который вызывает залегание элементов. Дополнительным симптомом поломки является снижение уровня моторного масла в картере.
Появление белого дыма в выхлопных газах прогретых дизелей (при нормативной нагрузке и отсутствии следов воды в топливе) указывает на снижение компрессии из-за износа или разрушения колец или стенок гильзы. Одновременно с появлением белого дыма наблюдается снижение мощности и крутящего момента силовой установки. Для восстановления работоспособности требуется демонтировать головку и проверить состояние элементов поршневой группы.
Затрудненный пуск двигателя (вне зависимости от температуры охлаждающей жидкости) при исправных системах подачи топлива и очистки воздуха указывает на повышение зазора в поршневой группе. При увеличении зазоров появляются глухие стуки, прослушиваемые по всей длине блока.
Стук (или звон), доносящийся из верхней части блока дизеля при изменении оборотов, указывает на появление зазоров между верхней втулкой шатуна и пальцем. Износ поршневых колец дополнительно усиливает шумовой эффект.

Двигатель Д-240 трактора МТЗ-82: устройство, ремонт и характеристики

» Двигатель Д-240 » Двигатель Д-240 трактора МТЗ-82: устройство, ремонт и характеристики

На трактор МТЗ-82 устанавливается четырехцилиндровый четырехтактный дизельный двигатель Д-240 с электростартером (Д-240Л с пускачем). Мощность двигателя составляет 59 кВт или 80 л.с.

В двигателе д-240 реализована неразделенная камера сгорания с объемно-пленочным образованием рабочей смеси. Одна часть впрыскиваемого топлива распыляется в объеме камеры сгорания, а другая растекается по ее поверхности, создавая тонкую пленку. Первая часть дизельного топлива активно смешивается с потоком нагретого сжатого воздуха, при это происходит интенсивное испарение и сгорание — протекает процесс предварительного воспламенения топлива. Шатровая форма камеры сгорания способствует образованию завихрений воздушного потока и лучшему смешиванию воздуха и топлива. Часть топлива находясь в виде пленки испаряется, нагреваясь от потока сжатого горячего воздуха и стенки камеры сгорания. Поэтапно создающийся процесс сгорания топлива, образует условия для мягкой экономичной работы двигателя.

Как и любые подобные дизели, двигатель Д-240 состоит из газораспределительного (ГРМ) и кривошипно-шатунного механизма (КШМ), а также ис систем: охлаждения, смазки, пуска и питания.

Цены на ремонт двигателя Беларус МТЗ

Обслуживание силовых установок спецтехники Беларус — ремонт двигателей тракторов ММЗ 3LD, Д-260, Д-243, Д245 и Lombardini 1502, 1602, 2203

Наименование работ	Цена, руб.
Снять/поставить двигатель	от 20 000
Ремонтные работы	от 18 000
Протяжка ГБЦ двигателя, регулировка клапанов	5 000
Снять/поставить ГБЦ, замена прокладки ГБЦ	6 500
Регулировка клапанов	3 700
Замена переднего сальника коленчатого вала при снятом радиаторе	1 500
Замена заднего сальника коленчатого вала при снятом маховике	1 000

Этапы подготовки и ремонта двигателей тракторов

Диагностика
- Электрооборудования
Масла
Давления в топливном насосе
Компрессии в цилиндрах
Состояния фильтров
Демонтаж спецоборудования на тракторе Снимаем:

Щетки
Отвалы и другое навесное и прицепное оборудование

Подготавливаем свободное пространство у тельфера (лебёдки)
Сливаем все технологические жидкости

Масла

Тосол
Тормозную жидкость
Разбираем силовую установку:

Снятие головки блока цилиндров

Снятие поддона
Разбор поршневой группы
Разбор кривошипно-шатунного механизма
Дефектовка (измерение всех технологических размеров)

Валов головки блок цилиндров (ГБЦ)

Коленвала и поршневой группы
Масляного насоса
Калькуляция
Расточка, шлифовка валов
Замена гильз, поршней, колец и других деталей в случае износа
Проверка на стенде
Установка двигателя и других узлов и механизмов, демонтированных ранее
Установка на трактор снятого ранее дополнительного оборудования
Обкатка до 30 моточасов

Гарантия на работы и запчасти

4 месяца или пробег 20 000 моточасов при обязательном соблюдении требований по техническому обслуживанию и правил эксплуатации техники.

Сервисные услуги

Компания имеет возможность работать с выездом к заказчику. Благодаря наличию специально оборудованной эвакуационной технике:

Перевезёт неисправную технику для проведения сервисных работ
При необходимости привезёт отремонтированное оборудование в определённое место, указанное клиентом

Установка поршневых колец на поршень

Установка поршневой д240-д245 начинается с установки гильз. Затем необходимо установить поршневые кольца на поршня. На современных поршнях устанавливаются пять колец. Три компрессионных. Одно стальное самое верхнее. Два чугунных расположенные ниже и два маслосъёмных. Одно из которых ставится по нижней кромке поршня. Кольца имеют обязательное направление установки. На них написано ли верх. Либо просто стоит знак изготовителя. Чтобы установить кольца необходимо разжать их в замках и аккуратно опускать вниз до канавки. Разжать можно пальцами, если тяжело можно воспользоваться съёмником стопорных колец. Главное не сломать кольца. Делать нужно это аккуратно. Но боятся не стоит. Чем больше опасаться сломать кольцо тем оно скорее сломается. Просто уверенными движениями разжимать и ставить. При установке маслосъёмных колец можно сначала установить внутреннюю пружину а затем ставить само кольцо Так будет удобнее. Имеет значение, как располагаются замки колец между собой

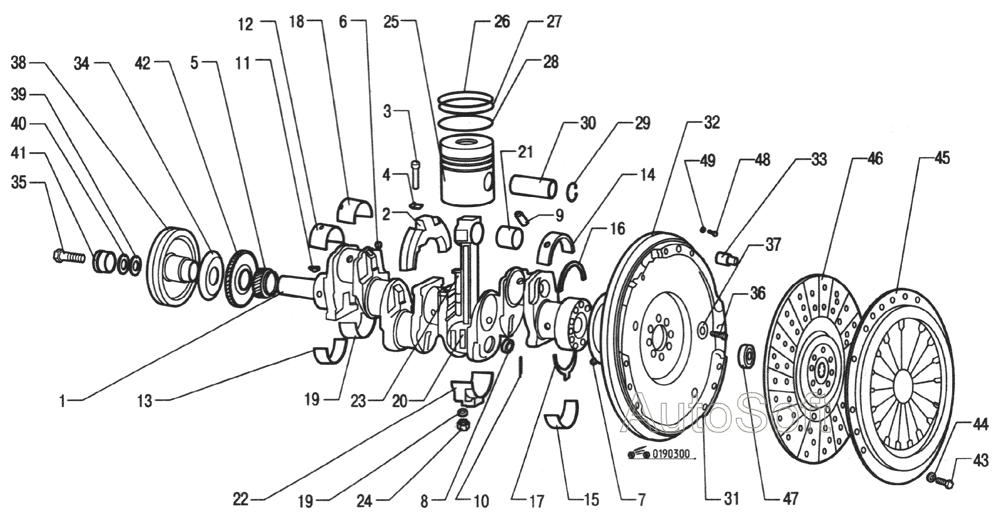

Коленвал и его устройство

При изготовлении коленвала трактора МТЗ применяется исключительно высококачественная сталь, подвергнутая длительной термообработке и дополнительно покрытая особыми антикоррозийными материалами, что позволяет гарантировать длительную и безопасную работу агрегата. Рассматривая устройство коленчатого вала необходимо отметить, что первая, четвёртая, пятая и восьмая коленвальная шейка имеют противовесы съёмной конфигурации. Это позволяет в значительной мере снизить центробежное воздействие, поступающее с масс кривошипов и не имеющее балансировки, а кроме этого и продлевает срок эксплуатации подшипников из коренной группы. Шейки коленвала шатунного типа внутри полые, что позволяет, при условии установленных заглушек, проводить очистку поступающего масла за счёт воздействия центробежной силы. Передняя часть коленчатого вала оснащена приводными шестерёнками распределительного типа, шкивом привода, отвечающим за работу водяного насоса и приводной шестерёнкой маслонасоса. Задний фланец коленвала имеет маховик с венцом зубчатого типа.

Упорные полукольца выполнены из сплава алюминия, что позволяет уберечь коленчатый вал от смещения по своей оси. Данные элементы установлены с двух сторон от коренного подшипника и зафиксированы с помощью особых выступов.

Двигатель Д 243

Представляет собой четырехтактный, поршневой 4

-х цилиндровый двигатель внутреннего сгорания, с однорядным вертикальным расположением цилиндров.

Дизель Д-243

оборудован системой непосредственного впрыска топлива в камеру сгорания, с последующим возгоранием топливной смеси при сжатии. Двигатель не имеет наддува. При установке двигателя на трактор или машину, агрегат должен быть обязательно укомплетован масляным и водяным радиаторами, электрическим оборудованием, а также полным комлектом необходимымых контрольнымых приборов.

Применяемость Д-243

. Тракторы:

МТЗ Беларус-80
МТЗ Беларус-82
Экскаватор ЭО 3323А
Тракторы ТТЗ

Основные параметры двигателя Д 243

тип — безнаддувный, четырехтактный
расположение и число цилиндров — вертикальный, рядный, четырехцилиндровый
рабочий объем — 4,75 л
степень сжатия — 16
125/110 мм
мощность — 81 л.с.
максимальное эффективное давление — 0,684 МПа
крутящий момент — 258 Нм
2200 об/мин
масса — 430 кг

В заводской комплектации двигатель оборудован 12

-ти вольтовым стартером,14 -ти вольтовым генератором, пневмокопрессором (А29.05.000-Б илиА29.05.000-Б3А ), шесеренчатым насосом10Ж-3-04Л , топливным насосом4УТНИ-1111007-420 , муфтой сцепления240-1005009 .

Надежность, проблемы и ремонт ММЗ Д-245

В 1984 году началось производство одного из самых известных турбированных дизельных двигателей ММЗ — Д-245. Этот мотор был разработан на базе Д-243 и является его турбоверсией. Здесь стоит рядный четырехцилиндровый чугунный блок цилиндров от 243-го с мокрыми чугунными гильзами, но он получил масляные форсунки для охлаждения поршней. В блоке установлен усиленный стальной коленвал с ходом поршня 125 мм, были применены усиленные стальные шатуны, новые алюминиевые поршни с другими кольцами. Давление масла на двигателях Д-245 (номинальная частота вращения) — 2.5-3.5 кгс/см 2 . Сверху блока стоит модифицированная чугунная головка с другими седлами клапанов. Диаметр тарелок клапанов такой: впуск — 48 мм, выпуск — 42 мм, диаметр стержня — 11 мм. Распредвал установлен в блоке и вращается от коленвала посредством шестерни, он воздействует на клапана с помощью стальных толкателей, штанг и коромысел. Регулировка клапанов на Д-245 выполняется по необходимости, после каждых 500 часов работы вы должны проверить, в каком состоянии зазоры. Должно быть так: впускные 0.25 мм, выпускные 0.45 мм. Порядок регулировки клапанов 1-3-4-2. Конечно же, здесь свой впуск, выпуск, ТНВД 4УТНИ-Т, более мощный масляный насос и турбокомпрессор ТКР-6 (на базовой версии).

В 1998 году начался выпуск моторов Д-245 Евро-1. Еще через 3 года пошли версии под Евро-2, которые отличаются коленвалом, поршнями под степень сжатия 17, ГБЦ, топливным насосом ЯЗДА 773 и турбиной ТКР 6.1. ДВС Д-245 Евро-3 начали выпускаться в 2006 году и отличаются они своей поршневой, поршневыми пальцами 42 мм, впрыском Common rail с топливным насосом Bosch CP3.3 и со своими форсунками. Здесь стоит турбина ТКР-6,5.1 и блок управления Bosch EDC7UC31.

В 2012 году в Минске решили установить на Д-245 систему EGR и сажевый фильтр, поставили также новые распылители, увеличили давление впрыска до 1600 бар, доработали блок цилиндров, увеличили диаметры коренных опор, изменили шатуны, поставили новый коленвал с другими шатунными и коренными шейками, а также новые поршни и поршневые кольца. Кроме того, тут установлен свой распредвал и более жесткие пружины клапанов. На Д-245 Е4 применяется турбина С15-505, а управляет таким движком ЭБУ Bosch EDC7UC31. Чтобы достичь экологического стандарта Евро-5, были установлены новые форсунки, увеличено давление впрыска до 1800 бар, а на топовом Д-245.35Е5 стоит система SCR. Такие движки шли с 2014 года.

Модификации ММЗ Д-245 и их отличия

1. Д-245.1 — мотор, выпускающийся с 1992 для ЗиЛ и оснащающийся турбиной ТКР-6. Здесь мощность достигает 107 л.с. 2. Д-245.2 — тракторный аналог Д-245, но с интеркулером и другой настройкой ТНВД. Выпускается с 2000 года и имеет мощность 120 л.с. 3. Д-245.4 — версия Д-245 с турбиной ТКР 6-01 без интеркулера мощностью 81 л.с. 4. Д-245.5 — аналог Д245.4, но мощность увеличена до 88 л.с. 5. Д-245.7 — дизель для автобусов и грузовиков массой до 8 тонн. Версия под Евро-1, шла с турбиной ТКР 60-14-3 и развивает 122 л.с. при 2400 об/мин, крутящий момент 422 Нм при 1500 об/мин. Затем его дорабатывали под Е2, Е3, Е4 и Е5. На Евро-2 стоит турбина ТКР 60-14-02, на Евро-3 — ТКР 60-14, а на Евро-4 уже установлена ТКР 60.01.01-02 и мощность увеличилась до 130 л.с. при 2200 об/мин, момент 422 Нм при 1100-2100 об/мин. 6. Д-245.9 — аналог 245.7, но с турбиной ТКР 60-14-03 (Евро-1), ТКР 60-14-01 (Евро-2/3) или ТКР 60.01.01-03 (Евро 4), а мощность увеличена до 136 л.с. при 2400 об/мин, момент 446 Нм при 1600 об/мин. Двигатель предназначался для грузовых автомобилей и автобусов массой до 12 тонн. 7. Д-245.10 — двигатель для Бычка на 107 л.с. 8. Д-245.11 — модификация на 107 л.с. при 2400 об/мин, момент 355 Нм при 1500 об/мин. 4. Д-245.12 — автомобильный мотор без интеркулера с турбиной ТКР-6 (на Евро-1 — ТКР 7Н2А), который имеет 109 л.с. 5. Д-245.16 — тракторная версия, развивающая 127 л.с. при 1800 об/мин, момент 567 Нм при 1500 об/мин. Выпускался двс для Онежского тракторного завода. 3. Д-245.20 — версия для ЗиЛ на 107 л.с. 4. Д-245.30 — аналог Д245.7, но с турбиной ТКР 60.01.01-01 (60.01.01-05), ее мощность 156 л.с. при 2400 об/мин, а крутящий момент 515 Нм при 1600 об/мин. Модификация предназначена для автомобилей массой 12 и 18 тонн. 4. Д-245.35 — версия для автомобилей массой до 13, 18 и 21 тонн. Мощность 170 л.с. при 2400 об/мин, крутящий момент 595 Нм при 1500 об/мин. На версиях под Евро-4 стоит турбина ТКР-60.01.01 и мощность увеличена до 177 л.с. при 2300 об/мин, момент 650 Нм при 1200-1600 об/мин. 4. Д-245.42 — тракторный дизель на 75 л.с. при 1800 об/мин, момент 365 Нм при 1400 об/мин. 4. Д-245.43 — еще одна тракторная версия на 84 л.с. при 1800 об/мин, крутящий момент 411 Нм при 1400 об/мин.

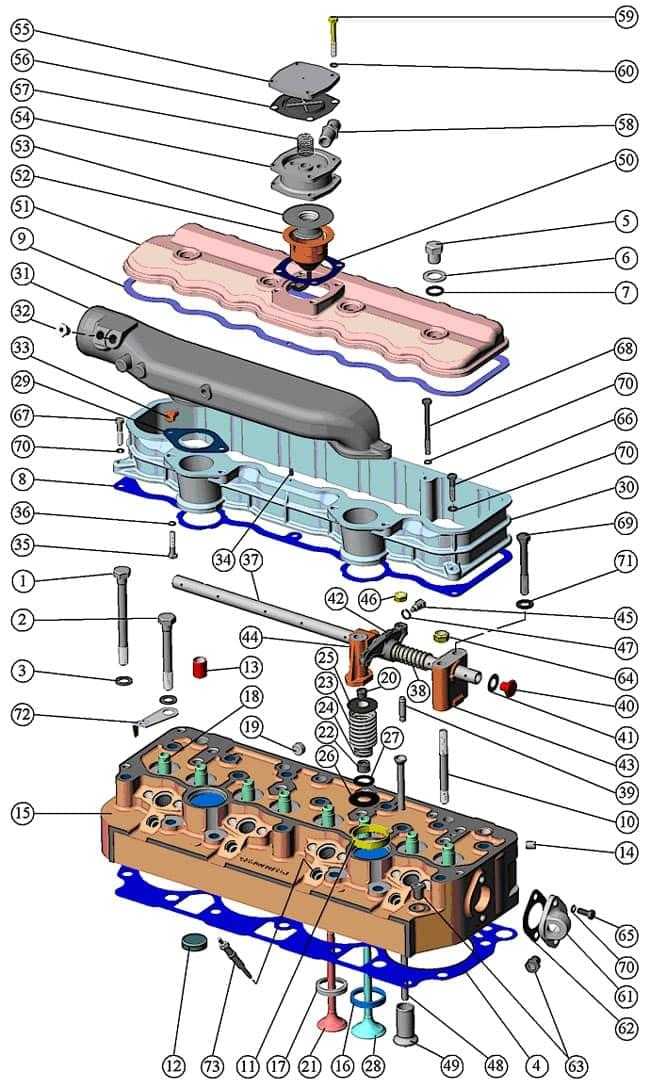

Головка блока цилиндров

Это чугунная отливка, имеющая во внутренних полостях клапаны впускные и выпускные. Впускные – с винтовым профилем. Для осуществления отвода тепла в головке цилиндров предусмотрены внутренние полости, для циркуляции охлаждающей жидкости. Сёдла клапанов головки цилиндров выполнены из сплава, имеющего жаропрочные и износостройкие свойства.

Сверху на головке цилиндров смонтированы стойки, ось коромысел + коромысла, крышка головки, впускной коллектор, и закрывающий клапанный механизм колпак крышки. Слева (со стороны топливного насоса) находятся четыре форсунки в головке, а также четыре свечи накаливания; справа – закреплён выпускной коллектор. Уплотняет соединение головки и блока цилиндров прокладка из безасбестового полотна, которое армировано перфорированным стальным листом.

Крупным производителем резинотехнических автокомпонентов для двигателей ММЗ-Д240, Д245 с 1993 года является торговая марка Балаково Запчасть. Предприятие специализируется на выпуске автозапчастей из резины, силикона и термопластичного полиуретана, располагается в городе Балаково, Саратовской области.

Подготовка цилиндра

Прежде, чем вы перейдете к замене поршня, необходимо подготовить цилиндр, проверить компоненты на износ и измерить его показатели. Следует убедиться, что все его параметры находятся в пределах спецификации (обратитесь к руководству за правильными характеристиками). Если на цилиндре минимальный налет маслянистых смол, в нем нет канавок, и он находится в пределах спецификации, он подходит для замены поршня. Все дело в том, что не бывает нормальных поршней в нерабочих цилиндрах. Иными словами, если с вашим цилиндром проблемы, то поршень так или иначе выходит из строя – гнутся (заваливаются) кольца, он прогорает и т.д.

Советуем ознакомится с детальной видео инструкцией:

Всегда используйте алмазную шлифовальную щетку для шлифовки стенок цилиндра. Если вы не уверены в том, что выполняете какую-либо работу по подготовке цилиндров правильно, обратитесь в надежное СТО, где может быть выполнена любая подготовительная работа; в любом случае работа с уже снятым цилиндром обойдется в разы дешевле, чем полировка его поверхности внутри автомобиля.

Существует множество разных поршней, поэтому убедитесь, что габариты отверстия соответствуют размеру поршня, который вы устанавливаете.

Что скажут металурги

Так как деталь работает в невыносимых условиях, то к металлам, для его изготовления, предъявляются достаточно жесткие требования:

для уменьшения инерционных нагрузок у материала должен бить малый удельный вес при достаточной прочности;
малый коэффициент температурного расширения;
сохранение физических свойств (прочность) при повышенных температурах;
значительная теплопроводность и теплоёмкость;
минимальный коэффициент трения в паре с материалом стенки цилиндра;
значительная сопротивляемость износу;
отсутствие усталостного разрушения материала под воздействием нагрузок;
низкая цена, общедоступность и легкость механической и других видов обработки в процессе производства.

Понятно, что металла, полностью соответствующего перечисленным требованиям, просто не существует.

Поэтому для массовых автомобильных двигателей поршни изготавливаются в основном из двух материалов – чугуна и сплавов алюминия, а если быть точным, то из силуминовых сплавов, содержащих алюминий и кремний.

Чугунный вариант

У чугуна много плюсов, он твёрд, хорошо переносит повышенные температуры, отличается оптимальной сопротивляемостью к износу, имеет низкий коэффициент трения (пара чугун – чугун). И коэффициент температурного расширения у него ниже чем у алюминиевого поршня.

Но есть и недостатки: низкая теплопроводность, из-за чего температура днища у чугунного поршня больше чем у алюминиевого аналога.

Но основной недостаток чугуна ‒ значительная плотность, а значит вес. Для увеличения мощности и эффективности двигателя конструкторы обычно повышают обороты, но тяжелые чугунные поршни не позволяют это делать по причине высоких инерционных нагрузок.

Поэтому для современных автомобильных двигателей, как бензиновых, так и дизельных, отливают алюминиевые поршни.
