Ремонт и замена коллектора на ваз (lada) 2110/2111/2112. выпускной коллектор ваз 2110

Замена прокладок впускного коллектора ВАЗ 2114 8 кл (Калина, 2110)

Замену прокладок на впускном коллекторе ВАЗа рекомендуют делать после каждого его снятия. Но мне пришлось сделать это преждевременно, так как я обнаружил значительный подсос воздуха, который, в основном, проявлялся на холодном двигателе. Каждый холодный запуск сопровождался страшным троением.

Помимо троения на холодную наблюдался небольшой провал оборотов при резком нажатии на педаль газа. При чём как на холодном, так и на горячем моторе.

Обнаружить подсос воздуха мне помог самодельный дымогенератор из сигареты. Очень простая и примитивная штуковина, которая выручала меня неоднократно.

На моём автомобиле (Калина 1.6 8 клапанов) установлен пластиковый впускной коллектор (ресивер). Такой же будет установлен на всех автомобилях семейства ВАЗ с 8ми клапанным двигателем 1.6 литра (2114, 2110 и тд). В качестве прокладок выступают 4 резиновых колечка. По отзывам, черные колечки ходят намного дольше белых. И я в этом убедился лично — эти прокладки проходили около полугода и стали пропускать воздух. На ощупь они стали пластмассовыми. К сожалению черных я не нашёл, поэтому буду устанавливать снова белые. Надеюсь эти проходят дольше.

Что бы снять впускной коллектор (ресивер) нужно предварительно открутить гофру от воздушного фильтра, тросик газа, малые шланги вентиляции картера двигателя. Дроссель и его обогрев снимать не буду.

Крепится впускной коллектор на 5-ти шпильках — одна по центру, две по бокам. Что бы их открутить понадобится головка на 13. После отвинчивания гаек, нужно снять сам ресивер со шпилек и отвести его в сторону. Снимите старые прокладки и протрите посадочные места от масла и грязи. Так же нужно протереть и посадочное место на двигателе.

На коллекторе есть специальные пазы для направляющих на прокладках. В пластиковый коллектор прокладки нужно устанавливать более высокой стороной. Как раз именно направляющая не даст Вам ошибиться.

Места около направляющих я дополнительно промазал герметиком по наружной стороне прокладки. Так как по ощущениям именно там кольцо вошло в канавку глубже всего. К тому же, там и было место подсоса воздуха на старых прокладках.

После всех процедур впускной коллектор можно устанавливать назад. Информацию о том, как сильно нужно затягивать крепёжные гайки я не нашёл. Затягивал на свой страх и риск. Главное не перетянуть, так как коллектор пластмассовый и может треснуть.

Вот таким образом я заменил старые прокладки впускного коллектора на своей Калине на новые. Подсоса воздуха больше нет, двигатель перестал троить на холодную и в прогретом состоянии стал вести себя гораздо лучше.

Замена прокладки впускного коллектора ВАЗ-2114 инжектор: видео

Замена прокладки впускного коллектора на автомобиле ВАЗ-2114, так как и замена прокладки выпускного коллектора, весьма сложная процедура и требует определенных знаний и опыта. Конечно, придётся сделать колоссальный объём работы и потратить весьма много времени, но это позволит сэкономить 4-5 тыс. рублей на замене в автосервисе.

ниже расскажет о замене ресивера и коллектора. В процессе замены меняют и прокладку впускного коллектора:

материал расскажет, как правильно заменить прокладку впускного коллектора, а также поведает о некоторых тонкостях и нюансах процесса.

Процесс замены прокладки

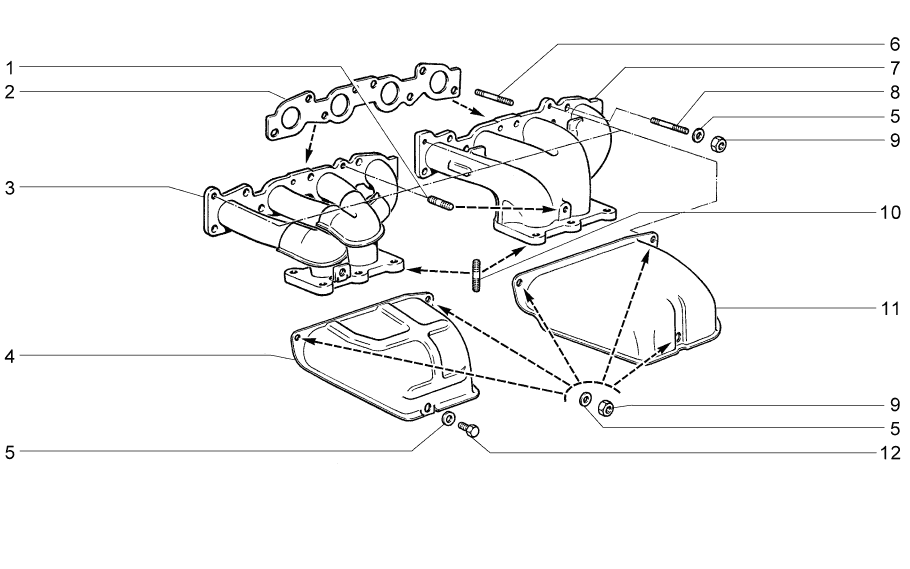

Схема конструкции впускного и выпускного коллекторов

Поскольку прокладка расположена на шпильках коллектора, то для её замены придется узел демонтировать полностью. Конечно, эта операция займет много времени и сил.

Перед тем, как автолюбитель перейдёт непосредственно к процессу выполнения замены, необходимо собрать инструментарий, который понадобится. Итак, инструменты, без которых замену произвести невозможно: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Инструментарий собран, теперь можно перейти непосредственно к выполнению всевозможных операций. Прежде чем снять коллектор необходимо сбрызнуть болты жидкостью WD-40, которая снимет коррозию и позволит без особых проблем снять деталь.

Пошаговая инструкция по замене прокладки впускного коллектора (с фото)

Рассмотрим, пошаговую инструкцию по замене прокладки:

Снимаем «клемму-минус» с аккумуляторной батареи.
Демонтируем трос газа.
Проводим демонтаж топливных трубок. Точнее, их необходимо отсоединить и отвести в сторону. Снимаем топливные трубки указанные на фото
Отключаем разъем датчика положения дроссельной заслонки.
Отключаем разъем проводов регулятора холостого хода.
Открутить патрубки вентиляции картерных газов, усилителя тормозов. Откручиваем патрубки указанные на фото
Проводим демонтаж ресивера.
Снимаем провода блока управления впрыском (форсунками).
Демонтируем топливную рампу без демонтажа форсунок.
Снимаем термоэкран с коллектора.
Отсоединяем приемную трубу. Вот такого качества гайки ставят на заводе Демонтируем приемную трубу
Снимаем выпускной коллектор. Выкручиваем крепежные гайки и снимаем выпускной коллектор Снятие выпускного коллектора
Открутив гайки крепления, демонтируем впускной коллектор. Снимаем впускной коллектор
Проводим замену прокладки. Проводим замену прокладки
Сборку проводим в обратном порядке.

Как видно, замену прокладки впускного и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Выбор детали

21083-1008081 – оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).

Цельная прокладка коллекторов Прокладка, которая состоит из двух частей Вместе цельная прокладка и та, которая состоит из двух частей

Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:

Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
Украинская также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.

Причины неисправности

После того как рассмотрели процесс замены и выбора детали необходимо рассмотреть основные причины выхода из строя запасной части:

Износ

В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться.
Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал, может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена.

Качество детали, не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание. Согнутые клапана вследствие нарушения фаз газораспределения, не грозит 8-ми клапаннику

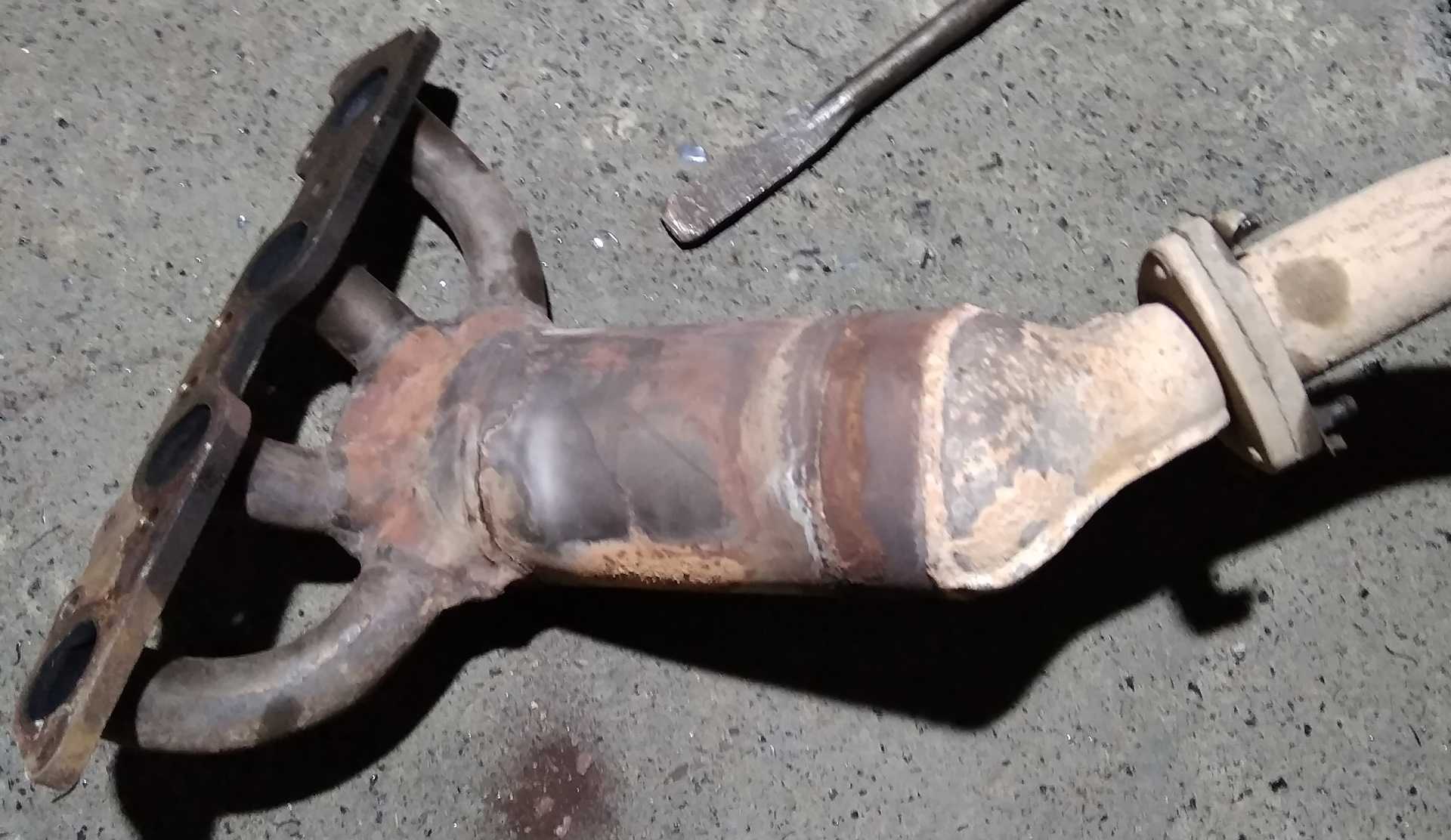

Замена выпускного коллектора на ВАЗ 2110

В процессе эксплуатации автомобиля вы внезапно можете услышать странные звуки, доносящиеся из района головки блока цилиндров. В зависимости от ситуации это может быть резкое цоканье, гул или рокот, усиливающийся по мере увеличения оборотов мотора.Как правило, причина появления звука является выход из строя прокладки выпускного коллектора или трещины в нем самом. Если же слышен свист и происходит подсасывание воздуха, то виновник проблем уже впускной коллектор.

Сегодняшняя статья посвящена процессу снятию и установки обоих коллекторов на примере автомобиля ВАЗ-2110.

Инструменты и материалы:

Гаечные ключи на 22, 10 и 13;
Новые прокладки для коллекторов;
Высокотемпературный герметик, динамометрический ключ и ВД-40 (необязательно).

Как снять впускной / выпускной коллектор на ваз 2110

1) Сначала слейте тосол.

2) Затем снимите карбюратор.

3) Отсоедините шланг, по которому охлаждающая жидкость подводится к карбюратору, от штуцера, который расположен на впускном коллекторе.

4) Следующей отсоедините приемную трубу. Она подходит к выпускному коллектору и прикреплена к блоку двигателя специальным кронштейном.

5) Возьмите гаечный ключ на 22, выкрутите гайку, что крепит теплозащитный экран.

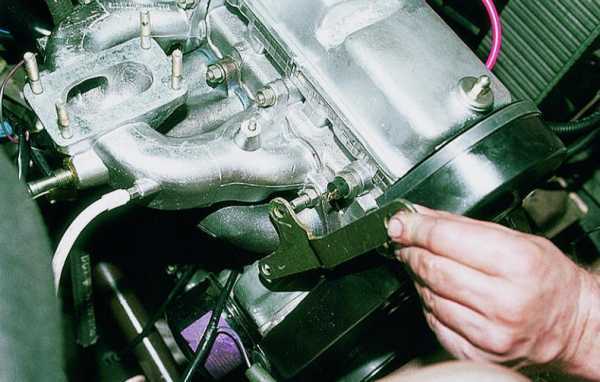

6) Демонтируйте кронштейн троса привода дроссельной заслонки.

7) Теперь настал черед 2-х оставшихся гаек, крепящих теплозащитный экран. Чтобы их открутить, вам понадобится ключ на 10.

Снимите экран.

9) Найдите датчик контрольной лампы (давления масла) и демонтируйте с него провод.

10) Гаечным ключом на 13 отверните 2 гайки, крепящие патрубок, через который осуществляется забор воздуха, а также рым.

11) Далее снимите сначала патрубок, а затем и рым.

12) Все тем же ключом на 13 отвинтите 6 гаек, которые крепят впускной коллектор.

13) Демонтируйте 2 шланга – вакуумного усилителя тормозов и электропневмоклапана отопительной системы, а затем снимайте коллектор.

14) Затем отверните 3 гайки, что крепят выпускной коллектор и снимите его. Если гайки не поддаются, используйте ВД-40. А вот если сломались шпильки, то их придется высверливать, а потом нарезать резьбу под новые.

15) Если надо заменить только прокладки, то тщательно очистите поверхности коллекторов и удалите остатки старой прокладки с ГБЦ. Далее устанавливайте новые, при желании их можно промазать высокотемпературным герметиком. Если же обнаружились трещины, то их надо заварить или приобрести новый коллектор.

16) Сборка производится в порядке, обратном снятию. Гайки старайтесь затягивать равномерно, желательно делать это динамометрическим ключом.

Замена коллекторов – занятие довольно непростое в физическом плане, потому что крепежные соединения часто намертво закисают (особенно у выпускного коллектора). Тем не менее, самостоятельная замена позволяет неплохо сэкономить – в среднем, стоимость этих работ в сервисах колеблется в районе 1900 руб. за впускной и 1260 руб. за выпускной коллектор (если говорить о ВАЗ-2110). На более современных машинах разница будет более существенна. На этом все, удачи на дорогах!

Комментирование и размещение ссылок запрещено.

Когда требуется замена прокладки коллектора?

В наши дни уплотнительные прокладки изготавливают из прессованного высокопрочного асбеста, который, к тому же, дополнительно армируется сталью. Но даже столь надежный материал с течением времени не выдерживает нагрузок, с коими ему приходится сталкиваться. И в один «прекрасный» момент водитель понимает, что прокладка на коллекторе его транспортного средства прогорела, а значит, ее требуется незамедлительно менять на новую.

Как опытный водитель определяет поломку прокладки? Да очень просто. Симптомы выхода ее из строя такие: в салоне ощутимо слышен «аромат» выхлопных газов; двигатель автомобиля плохо заводится; из-под капота авто доносится неприятный характерный звук. Как только автомобилист сталкивается с вышеозначенными симптомами, ему следует сразу же заняться проверкой выпускной системы на герметичность.

И если виной всему является прокладка (установить протечку несложно – в том месте, где прорываются газы, появляется копоть), ее необходимо незамедлительно менять. О том, как это сделать, смотрите ниже.

как определить пропускает ли прокладка коллектора

В этой статье обсудим симптомы, когда прогорела прокладка выпускного коллектора. Для выпускного устройства прокладка является одной из основных частей, от которой будет зависеть вся правильность и четкость работы системы выхлопа. При несвоевременной замене уплотнителя коллектора, условия безопасности эксплуатации автомобиля сильно снижаются. Вообще коллектор это устройство, предназначенное для отвода отработанных газов от двигателя автомобиля. Второй функцией коллектора является улучшение заполнения рабочих камер и усиленного продува рабочего пространства.

Вся работа устройства выхлопа производится при повышенных температурах и высоком давлении газов. Этот элемент крепится непосредственно к голове ( головке блока цилиндров ) и второй стороной контактирует с выхлопной трубой или нейтрализатором. Самой главной задачей прокладки выхлопного коллектора – недопущение попадания в пространство клапанов отходящих газов. Эти газы в свою очередь могут вызвать возгорание деталей или элементов силового агрегата. Симптомы, что прогорела прокладка выпускного коллектора можно выделить следующие: в салон автомобиля начинают поступать отработанные газы или чувствуется их запах; двигатель машины начинает плохо запускаться; в моторном отсеке появляются странные звуки.

При обнаружении этих недугов следует начинать осматривать систему выхлопа. Сам коллектор изготавливается из высокопрочной аустенитной стали. В связи с этим, прогорание и замена коллектора производится довольно редко. Основной причиной поломки самого коллектора является попадание на его раскалнную поверхность капель воды, что приводит к зарождению в нем трещин.

Слабым звеном этого прочного и надежного элемента являются как раз прокладки. Изнашивание прокладки коллектора происходит в основном из-за: низкого качества материала или очень длительной эксплуатации при повышенных нагрузках. Прокладки для коллектора сейчас производятся из армированного сталью прочного асбеста. Однако, и такой прочный материал подвержен разрушению. Сам процесс замены прокладки выпускного коллектора является совершенно не сложным. Специалисты даже рекомендуют через некоторое время проводить замену прокладки, не дожидаясь ее разрушения.

Проделываем следующие процедуры: 1. Открываем капот автомобиля; 2. Демонтируем воздухозаборник.

Затем снимаем карбюратор. Под этими элементами двигателя и находится выпускной коллектор; 3. Извлекаем термоэкран. Им прикрыт коллектор; 4. Отвинчиваем по две гайки на каждом цилиндре, которые крепят коллектор; 5.

Откручиваем парочку болтов от выхлопной трубы; 6. Снимаем коллектор; 7. На головке блока цилиндров должна быть старая прокладка или остатки от нее; 8. Зачищаем все пространство под новую прокладку; 9. Чистим все до блеска; 10. На область после очистки наносим смазку на графитовой основе; 11.

Теперь ставим новую прокладку; 12. Собираем все в обратной последовательности. 1. Давление на турбине начинает снижаться; 2. При езде на высоких оборотах и нагрузке 3.

При езде на трассе чувствуется повышенный расход топлива; 4. Может. Как можно видеть симптомы могут значительно влиять на ездовые характеристики автомобиля. Поэтому не следует затягивать с заменой прогоревшей прокладки. В данной статье мы обсудили основные симптомы, что прогорела прокладка выпускного коллектора. Ко всем симптомам, описанным в статье, хочется приписать слово может, так как они могут и не проявляться, а могут выявляться и немного по-другому.

Как выкрутить шпильку из блока двигателя

Плановая замена шпилек ГБЦ

Выполнять замену шпилек ГБЦ рекомендуется одновременно. Устанавливая крепеж из одной партии, мы добиваемся того, что все шпильки будут иметь схожие характеристики. Соответственно, нагрузка будет распределяться равномерно, а это увеличит срок эксплуатации узла.

Перед чем, как выкрутить шпильку из блока двигателя, тщательно смочите места соединений WD-40. Если под рукой его не оказалось, подойдет керосин или тормозная жидкость. Откручивать болты нужно специальным ключом, но если его нет — выкрутить шпильку из алюминиевого блока можно газовым ключом.

Если с первого раза выкрутить шпильку из алюминиевого блока двигателя не получилось, надо повторно нанести на соединения техжидкость — лучше все же найти WD-40. Через 10-15 минут можно попробовать еще раз.

Чтобы облегчить снятие шпилек ГБЦ в следующий раз, смажьте каждую перед установкой графитовой смазкой. При затяжке используйте ключ с динамометром и следите, чтобы усилие не превышало рекомендованных значений.

При выполнении этих рекомендаций выкрутить шпильку из головки блока цилиндров в следующий раз не составит труда. Но что делать, если в прошлый раз вы не были так предусмотрительны или ремонтом занимались другие?

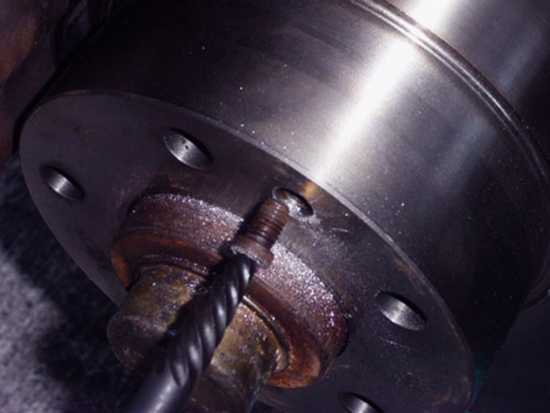

Как выкрутить обломанный болт из блока двигателя

Избежать обломанных шпилек с блоке двигателя часто не удается даже при осторожных попытках снять крепеж — усталость металла и заводской брак никто не отменял. Ситуация неприятная, но есть способы все исправить и все же выкрутить обломанный болт из блока двигателя. Рассмотрим самые простые и действенные методы.

Если остался торчать фрагмент шпильки

Чтобы выкрутить сломанную шпильку из блока двигателя, надо поступить следующим образом:

Надеть на обломок шпильки гайку (нужен чуть больший диаметр) и приварить ее, чтобы получился болт. После этого легко можно выкрутить шпильку из алюминия обычным накидным ключом.
К обломившемуся болту в алюминиевом блоке двигателя приваривают кусок арматуры. Чем длиннее он будет, тем больше будет плечо, а значит, легче будет выкрутить шпильку. Оптимально взять кусок арматуры 35 см. Далее выкрутить конструкцию, как обычный винт.
Если сломанный болт из головки блока имеет достаточную высоту, его можно напильником заточить под квадрат. После этого выкрутить болт при помощи воротка для метчиков.

Если шпилька ГБЦ сломалась заподлицо

Чтобы выкрутить заломыш болта из блока двигателя, сломавшийся вровень с поверхностью, придется его высверливать.

Укутать блок цилиндров плотной тканью, чтобы сажа и гарь не попали внутрь.
Зашлифовать заломыш шлифмашинкой с абразивной насадкой, чтобы убрать сколы и выступы.
По центру шпильки цилиндра накернить небольшое углубление.
Высверлить на полную глубину шпильку при помощи сверла меньшего диаметра

Очень важно, чтобы сверло не отклонялось от вертикали и не уходило в сторону. Для этого блок ГБЦ нужно положить или зафиксировать.
Восстановить резьбу под шпильку ГБЦ, используя штатные метчики подходящего диаметра.. Если выкрутить обломанный болт из алюминия ГБЦ не удалось, придется устанавливать новую шпильку большего диаметра

Для этого в месте заломыша высверливается отверстие под новую шпильку. После сверления нужно нарезать резьбу, это делается при помощи метчика подходящего размера. В подготовленное отверстие вкручивается шпилька ГБЦ диаметром больше штатной. Соответственно, для нее понадобится и новая гайка

Если выкрутить обломанный болт из алюминия ГБЦ не удалось, придется устанавливать новую шпильку большего диаметра. Для этого в месте заломыша высверливается отверстие под новую шпильку. После сверления нужно нарезать резьбу, это делается при помощи метчика подходящего размера. В подготовленное отверстие вкручивается шпилька ГБЦ диаметром больше штатной. Соответственно, для нее понадобится и новая гайка.

Как вытащить сломанное сверло из металла

Вытащить сломанное сверло из металла можно различными способами. Для начала рассмотрим самые простые ситуации.

Часть обломка сверла торчит снаружи. В этом случае смажьте отверстие изнутри при помощи шприца. Чтобы вытащить обломанное сверло из металла, используйте клещи или плоскогубцы.

Обломок застрял внутри. В этом случае действуйте так.

Возьмите подходящее сверло такого же диаметра.

Просверлите им отверстие с другой стороны (в той же точке) до застрявшего обломка.

Выбейте его подходящим по диаметру стержнем или инструментом (при этом желательно использовать подкладку).

Обратите внимание! Второй способ актуален только в том случае, если к противоположной стороне заготовки можно получить доступ, и в ней нужно проделать сквозное отверстие. Рассмотрим специальные способы извлечения обломков сверл, застрявших внутри обрабатываемых деталей

Рассмотрим специальные способы извлечения обломков сверл, застрявших внутри обрабатываемых деталей.

Эффективные способы, как выкрутить сломанный болт

Существует несколько способов как выкрутить сорванный болт, однако перед тем как приступить к работе следует выполнить подготовительные работы. Под такими работами подразумевается:

Очистка места работы от грязи, масла и т. д.

Обработать резьбовое соединение жидкостью WD-40 или хотя бы машинным маслом. Как вариант, можно пару раз ударить по обломку молотком или нагреть болт паяльником или лампой, при условии, что это возможно и от нагрева не пострадают другие важные детали (резина, пластик, ткань и т. д.).

Как выкрутить болт, если он сломался выше резьбовой поверхности

1. Если вам удалось уже хоть немного «сорвать» резьбу болта, имеется ввиду если он уже начал выкручиваться, можно попытаться выкрутить сломанный болт при помощи пассатижей или хорошего разводного ключа.

2. Второй вариант потребует от вас ножовки по металлу или болгарки (в зависимости от того какого размера болт), также иногда помогает зубило, главное не переусердствовать. Принцип следующий — проделываете поперечное отверстие под отвертку и пробуете выкрутить болт отверткой.

3. Вариант третий — сварка. Как вы понимаете, этот способ требует наличия сварочного аппарата, делается все следующим образом — берете болт со шляпкой примерно того же диаметра, и привариваете к обломку, затем используя ключ, аккуратно не прилагая излишний усилий, пробуем выкрутить сломанный болт. Поговаривают, что существуют так называемые «агрессивные клеи», которые якобы могут выполнить роль сварки. Однако лично этот способ испытан не был, поэтому утверждать о его эффективности мы не будем.

Как выкрутить сломанный болт если он обломался заподлицо с поверхностью или ниже ее

В этой ситуации действовать придется более кардинально, потребуется дрель с тонким сверлом и хорошие навыки владения этим инструментом. Вам необходимо просверлить 2-3 или более тонких отверстия в теле болта, для того чтобы потом объединить их в одно. В это отверстие необходимо будет установить отвертку и выкрутить обломки болта.
Второй способ — более сложный. Если вы не можете выкрутить обломанный болт ни одним из вышеперечисленных способов придется использовать более кардинальные меры. Вам потребуется дрель, метчик, много умения и терпения. Ваша задача — просверлить в центре болта отверстие, затем аккуратно нарезать в нем (самостоятельно или попросить умеющего управляться с метчиком) левую резьбу. Когда вы закрутите в свеже проделанную резьбу новый болт с левой резьбой, то дойдя до конца, то есть закрутив его полностью, старый сломанный болт должен начать выкручиваться.
Третий способ извлечь обломок болта, который сломался вровень с поверхностью — высверливание. Этот способ самый сложный и самый опасный, так как при выполнении этой работы вы рискуете повредить резьбу.

Принцип следующий — вам необходимо точно по центру просверлить отверстие, используя тонкое сверло, после этого устанавливается сверло потолще, и процедура повторяется. Самое главное — первое отверстие просверлить точно по центру

Когда «тела» сломанного болта практически не останется, и стенки станут достаточно тонкими для того чтобы их сломать, попытайтесь очень осторожно сломать остатки резьбы, используя тонкую заточенную проволоку или пинцет. Если вы все сделаете правильно, вам не придется нарезать новую резьбу или «прогонять» старую. Если у вас есть «экстрактор» с левой резьбой, вы можете использовать его для выкручивания остатков обломка, детальнее на виде в конце статьи

И последнее, если после нескольких попыток вы заметили, что что-то у вас не выходит, не нужно действовать сгоряча, так вы все только усложните, лучше доверить эту работу тому, кто уже неоднократно сталкивался с этой проблемой. Желаем удачи в вашем нелегком труде, надеемся статья была для вас полезной и помогла решить ваш вопрос. До новых встреч на сайте автомобильных советов — Вопрос Авто.
