Как снять редуктор заднего моста у нивы шевроле

Диагностика механизма по звуку

Очень важно поймать момент, когда редуктор только начинает гудеть. Тогда есть шанс немного сэкономить на ремонте

Обычно при появлении выработки главной пары вой начинает проявляться при скорости 60-80 км/ч

Если не обращать на него внимания, то гул распространится на более широкий диапазон скоростей и станет слышен уже при 40 км/ч. Абсолютно запущенные агрегаты начинают гудеть при 20 км/ч, а на скорости 80-100 км/ч в салоне авто невозможно даже разговаривать

Обычно при появлении выработки главной пары вой начинает проявляться при скорости 60-80 км/ч. Если не обращать на него внимания, то гул распространится на более широкий диапазон скоростей и станет слышен уже при 40 км/ч. Абсолютно запущенные агрегаты начинают гудеть при 20 км/ч, а на скорости 80-100 км/ч в салоне авто невозможно даже разговаривать.

Специалисты распознают такие разновидности гудящих звуков от заднего моста:

Вой при нагрузке свидетельствует о том, что на зубьях шестерен появилась выработка. На начальной стадии хорошим мастерам иногда удается устранить неисправность регулировками, но это ненадолго. Следует готовиться к замене хвостовика и планетарной шестерни. Непрекращающийся вой говорит об износе подшипников хвостовика. Если их своевременно не поменять, появится выработка и на главной паре.

Хрустящие шумы издают изношенные подшипники дифференциала, а «троллейбус» появляется из-за ослабленной или полностью открученной гайки на хвостовике. Эта неисправность особенно опасна, поскольку при открученной гайке в любой момент могут сломаться зубья ведущей шестеренки. Поэтому устранять ее необходимо немедленно, иначе отломанные зубцы могут заклинить весь механизм.

Регулирвка и установка редуктора ВАЗ 2107

Регулировки глубины зацепления главной пары

В этом случае необходимо подобрать толщины регулировочной шайбы.

Итак: Вместо приспособления устанавливаем «родной» хвостовик и заворачиваем гайку до легкого упора, оставляя зазор. Устанавливается дифференциал с планетаркой в сборе, крышки подшипников и затягиваются болты их крепления.

При замене сальника хвостовика допускается ряд неправильных действий, которые в итоге приводят к выходу редуктора из строя раньше времени. Перед отпусканием гайки хвостовика, по технологии выполнения работы по замене сальника, необходимо снять полуоси (что практически никогда не выполняется, так как объем работы многократно возрастет). Хотя по прейскуранту, снятие полуосей, вероятнее всего, будет внесено в ведомость и за это будет взята плата, так как этого требует технология завода по замене сальника. Это необходимое условие, так как полуоси будет создавать сопротивление при затяжке и правильной регулировки просто будет невозможно добиться.

Перед отпусканием гайки хвостовика, его нужно зафиксировать от проворачивания и динамометрическим ключом проверить усилие затяжки гайки, в районе 12 кгс. Перед установкой сальника, если его наружная поверхность не обрезиненна, то нужно воспользоваться герметиком для гарантии. Так, риска 0.15 мм на чулке редуктора будет достаточна для пропускания масла через наружную поверхность сальника.

Обратно к сборке…

Ставятся регулировочные гайки, и предварительно выбирается зазор на главной паре (конечный рабочий зазора 0,08 до 0,12 мм). Затем на зубья планетарной шестерни из аэрозольного баллончика наносится краска и с помощью хвостовика необходимо выполнить несколько движение в разные стороны, чтобы зафиксировать по краске пятна контакта.

Теперь вывернув обратно шестерню «планетарки» хорошо видно пятно контакта на ее зубьях с зубьями «конички». По пятну контакта (в этом случае) видно, что регулировочная шайба на хвостовике стоит большей необходимой толщины. Немного поджимаем гайку хвостовика, тем самым подвигая ее подшипник, что дает возможность подвинуть зубья шестерен друг к другу, то есть как бы «уменьшая» толщину регулировочной шайбы. Регулировочными гайками подшипников дифференциала выставляем примерный зазор (немного уменьшая).

Затем вновь наносим краску на зубья планетарной шестерни и вновь начинаем проворачивать хвостовик (или шестерню) в разные стороны, чтобы отпечатать пятно контакта между зубьями. Видно, что пятно контакта немного поднялось, но еще недостаточно и необходимо вновь немного подтянуть гайку хвостовика. Подобные действия с краской и проворачиванием шестерни необходимо проводить до тех пор, пока пятно контакта не расположится точно посередине зубьев, и звук проворачиваемых зубьев станет тише.

После правильной (окончательной) регулировки звука будет практически неслышно.

Не забывать при каждой подтяжке гайки хвостовика подтягивать регулировочные гайки подшипников дифференциала. В итоге пятно контакта расположилось точно по всей поверхности зубьев. Нужно отметить, что это условие расположение пятна контакта для старых (работавших) пар. Для новых главных пар пятно контакта, как говорилось выше, должно расположиться в центре зубьев.

Далее. Отдаются крышки крепления планетарки и дифференциал снимается. Откручивается гайка хвостовика и снимается. Так как хвостовик ставился только с подшипником без регулировочной шайбы, то между подшипником и шестерней хвостовика остался промежуток, где встанет шайба. Набором щупов замеряется этот промежуток, тем самым высчитывается необходимая толщина регулировочной шайбы.

Получается, как и в случае с использованием приборов и приспособлений, размер под искомую регулировочную шайбу составил также 3.36 мм. Снимается подшипник хвостовика, ставится регулировочная шайба (3.36мм), ставится подшипник на место и выполняется сборка редуктора. Ставится хвостовик, затягивается гайка хвостовика, мин 12 кгс. Ставится дифференциал с планетарной шестерней, крышки и болты затягиваются, но не окончательно.

Кстати, крышки нельзя путать местами. Ставятся регулировочные гайки подшипников дифференциала и выставляется предварительно зазор на главной паре. Затем болты крышек дифференциала затягиваются окончательно. Окончательно регулируется зазор в главной паре и ставятся фиксаторы регулировочных гаек.

Детали редуктора собираются в порядке, обратном разборке. Запрессовывать кольца подшипников можно при помощи молотка и специального приспособления (подойдет головка торцового ключа).

Диагностика поломок редуктора моста

Неисправности редуктора проявляют себя появлением странного шума во время движения. Но сложность в том, что определить источник постороннего звука не так просто.

Чтобы точно выявить причину, стоит провести небольшую диагностику:

Разгоните авто на ровной дороге до 20-25 км/ч и продолжайте увеличивать скорость (желательно делать это как можно плавней).

При этом прислушивайтесь к лишним звукам и фиксируйте, при какой скорости они появляются и пропадают.

Разогнавшись до нужной скорости, отпускайте газ и постепенно гасите скорость мотором. Снова прислушивайтесь к моменту, когда шум становится больше или пропадает вовсе.

Чаще всего посторонний звук в редукторе должен появляться и пропадать при одинаковой скорости;

Разгоните авто до 90-100 км/час, и переводите ручку КПП в нейтральную позицию.

Теперь выключайте зажигание и катитесь на авто (машина должна остановиться сама).

Уделяйте внимание шумам во время снижения скорости. Если при таком испытании появлялся подозрительный звук, то он исходил явно не от шестеренок главной передачи

В случае, когда при первом испытании посторонний шум был, а во втором нет, то проблема именно в редукторе или подшипника ведущей шестеренки;

Остановите авто и постепенно повышайте обороты. Если появляются шумы, похожие на те, чтобы были в первой проверке, то проблема не в редукторе.

При наличии посторонних звуков только при первом эксперименте, и их отсутствии во втором и третьем можно смело «грешить» на редуктор.

Как сделать самодельный редуктор для мотоблока

Для самостоятельной сборки преобразующего устройства на мотоблок необходимо запастись следующими инструментами:

штангенциркуль и металлическая линейка;
набор отверток разного размера, в том числе и косая;
пассатижи и кусачки;
пила по металлу;
электродрель с набором сверл по металлу;
тиски;
молотки – большой и маленький;
резиновые прокладки.

Также с помощью предварительных расчетов вы сможете оценить габариты будущего передаточного устройства.

Чтобы сделать правильный расчет, определитесь с параметрами вашего двигателя. Для расчетов необходимо уточнить несколько данных:

Число оборотов коленвала двигателя. Однако эта величина не является постоянной: стоит «прибавить газ», и она значительно увеличится. Поэтому расчеты основываются на базе – количество холостых оборотов плюс 10%.
Расчетное число оборотов для оси подвески. Оно высчитывается с учетом диаметра колес для определения выбега за один полный оборот. На основе этого можно посчитать, с какой скоростью должна вращаться ось, чтобы обеспечить максимально комфортную скорость движения мотоблока. Это в среднем от 3 до 5 км/час.

Рассмотрим простой пример: мощность двигателя на холостом ходу с учетом увеличения на 10% составляет 600 оборотов/мин, а для обеспечения скорости 3 км/час требуется скорость вращения 200 об/мин. Следовательно, расчетное передаточное отношение редуктора составляет 3:1. Иными словами, для уменьшения скорости вращения оси в три раза, чтобы обеспечить скорость движения 3 км в час, в три раза увеличивается крутящий момент.

Пошаговая инструкция по сборке цепного редуктора

При наличии определенных навыков можно сделать редуктор любого типа своими руками, но проще всего собрать малогабаритный механизм с цепной передачей. Материалы для него легче найти, они надежны в работе.

Чтобы изготовить самодельный цепной механизм, запаситесь следующими запчастями и материалами:

звездочки с необходимым количеством зубьев;
ведомый вал;
цилиндрические и эксцентриковые подшипники;
защитный кожух;
крепежные детали для соединения частей кожуха;
цепи с необходимым количеством звеньев.

В качестве защитного кожуха можно использовать старый корпус коробки передач подходящего размера, просверлив в нем отверстия для крепления.

Изготовление самодельного редуктора для мотоблока начинается с закрепления на выходном вале двигателя ведущей звездочки. Для ее фиксации можно использовать шпонку или фланец. В зависимости от конструкции выходного вала, может быть применена даже точечная сварка.
Ведомый вал следует выточить на станке. Звездочку на нем фиксируют так же, как и на ведущем вале.
Более надежный способ – изготовить вал из двух полуосей, на концах которых вытачиваются фланцы. Ведомую звездочку закрепляют между ними, скрепляя всю конструкцию болтами. В этом варианте звездочка второй ступени будет закреплена более точно и надежно.
Чтобы защитить механизм редуктора от грязи и механических повреждений, его помещают в защитный корпус, который служит также резервуаром, содержащим жидкую смазку для движущихся деталей.
В защитном корпусе (картере) просверливаются гнезда для установки опорных подшипников. Ведомый вал устанавливается на цилиндрических подшипниках, а ведущий – на эксцентриках. Меняя, в силу своих конструктивных особенностей, положение в посадочном гнезде в радиусе 15°, эксцентриковый подшипник меняет и положение ведущего вала, регулируя таким образом натяжение цепи.

Если расчет передаточного числа сделан правильно, то редуктор, аккуратно собранный с учетом всех конструктивных особенностей вашего мотоблока, обеспечит бесперебойную работу механизмов ничуть не хуже, чем его промышленные аналоги.

Ремонт своими руками

Ремонт редуктора заднего моста Ремонт редуктора заднего моста не является сильно сложным и не требует специализированных знаний, но перед разборкой и сборкой лучше ознакомиться с технической документацией. Перед началом всех работ необходимо поднять заднюю часть автомобиля, чтобы колеса освободились, а передача стояла на нейтралке. Далее, необходимо открутить пробку для слива смазки, и пока она будет вытекать, приступайте к снятию кардана. В поднятом состоянии можно свободно прокручивать его для того, чтобы открутить 4 болта, которыми прикручен хвостовик. Но перед отсоединением необходимо нанести метку на хвостовик передаточного механизма и на кардане, потому что он прикручивается только в одном из 4 положении.

Устранение течи

Если хвостовик всегда мокрый от смазки, то, скорее всего, требуется замена сальника редуктора. Для этого достаточно только отсоединить кардан. Далее, необходимо открутить гайку ведущей шестерни и снять с ее вала фланец. Под ним находится сальник, который можно вынуть при помощи тонкого, но при этом твердого инструмента, слегка подковыривая. Затем чистой ветошью удалить всю старую смазку и равномерно запрессовать новый сальник и надеть фланец. Гаку необходимо зажимать с требуемым усилием, которое должно составлять 1 ньютон.

Если же хвостовик сухой, а источником течи является место соединения передаточного агрегата с мостом, то необходимо заменить картонную прокладку, для этого необходимо и достаточно открутить сам редуктор. Здесь вам поможет торцевой ключ на 12, которым необходимо открутить 8 болтов. После снятия механизма необходимо тщательно вычистить от грязи и старой прокладки соприкасающиеся поверхности и аккуратно надеть новую, смазанную герметиком. Болты затягиваются на совесть, но не до срыва резьбы. Заливается новая смазочная жидкость ТАД-17, GL-5 или ТМ5-18.

Далее, совмещайте хвостовик кардана с фланцем по метке и прикручиваете его с использованием новых гаек, потому что в них имеются пластиковые стопорные кольца, которые являются одноразовыми.

Весь ремонт редуктора заднего моста занимает, как правило, немного времени, потому что сложного ничего нет.

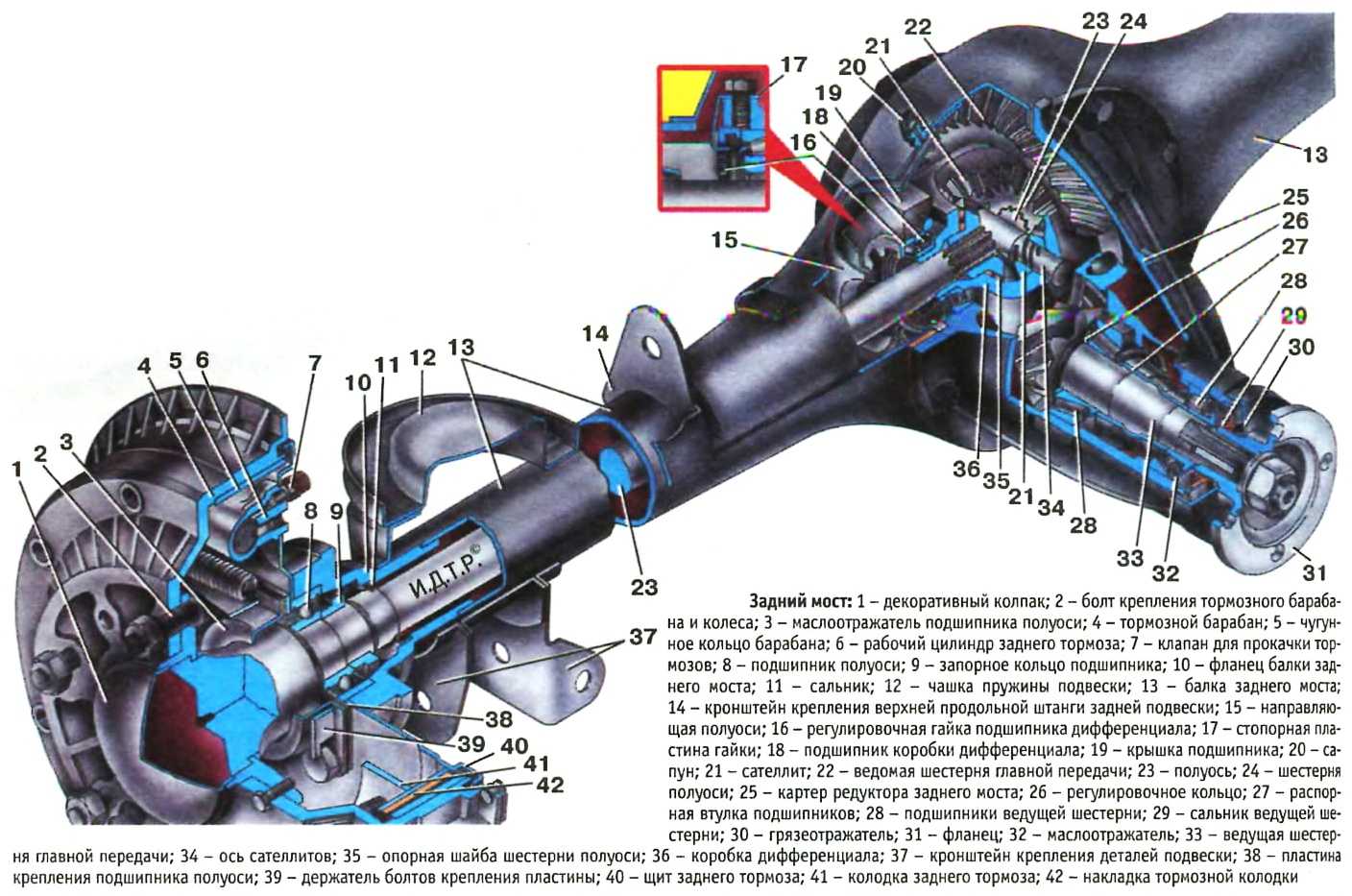

Устройство

Для того чтобы автомобиль поехал, необходимо передать вращение двигателя колесам. Но у мотора слишком высокие обороты, и чтобы правильно распределить крутящий момент, необходим механизм, изменяющий передаточное число. За счет коробки переключения передач и разного числа оборотов ДВС меняется скорость движения, а главная пара заднего моста принимает на себя вращение и через шестерни передает его на колеса.

фланца, он фиксируется на ведущей шестерне (хвостовике) РЗМ, является промежуточным звеном между карданным валом и этой шестерней;
хвостовик главной пары, на одном конце которого есть шлицы для запрессовки фланца, на другом конце – коническая шестеренка с малым количеством зубьев;
ведомой шестерни (планетарки), она находится в зацеплении с ведущей шестеренкой, именно с ней в паре образует главную передачу;
межосевого дифференциала, позволяющего задним колесам крутиться с разной угловой скоростью.

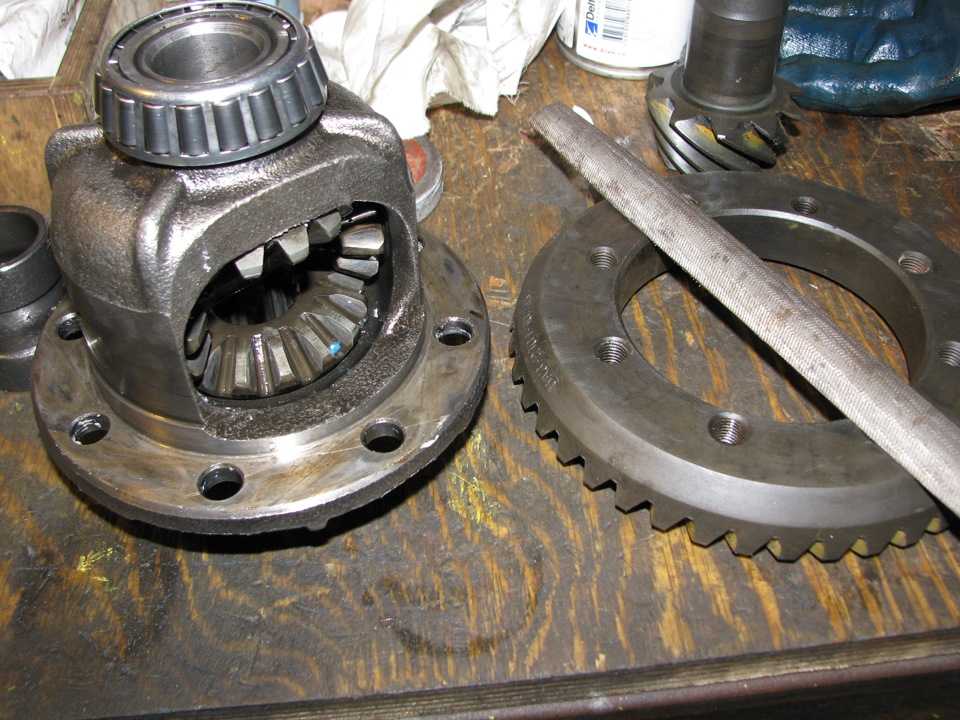

Устройство дифференциала очень простое – механизм состоит из двух шестеренок полуоси, двух сателлитов и пальца сателлитов. От редуктора ЗМ движение передается на полуоси, на которых закрепляются колеса.

Как рассчитать передаточное число

Шестерня и колесо имеют разное количество зубов с одинаковым модулем и пропорциональный размер диаметров. Передаточное число показывает, сколько оборотов совершит ведущая деталь, чтобы провернуть ведомую на полный круг. Зубчатые передачи имеют жесткое соединение. Передающееся количество оборотов в них не меняется. Это негативно сказывается на работе узла в условиях перегрузок и запыленности. Зубец не может проскользнуть, как ремень по шкиву и ломается.

Расчет без учета сопротивления

В расчете передаточного числа шестерен используют количество зубьев на каждой детали или их радиусы.

Где u12 – передаточное число шестерни и колеса;

Z2 и Z1 – соответственно количество зубьев ведомого колеса и ведущей шестерни.

Знак «+» ставится, если направление вращения не меняется. Это относится к планетарным редукторам и зубчатым передачам с нарезкой зубцов по внутреннему диаметру колеса. При наличии паразиток – промежуточных деталей, располагающихся между ведущей шестерней и зубчатым венцом, направление вращения изменяется, как и при наружном соединении. В этих случаях в формуле ставится «–».

При наружном соединении двух деталей посредством расположенной между ними паразитки, передаточное число вычисляется как соотношение количества зубьев колеса и шестерни со знаком «+». Паразитка в расчетах не участвует, только меняет направление, и соответственно знак перед формулой.

Обычно положительным считается направление движения по часовой стрелке. Знак играет большую роль при расчетах многоступенчатых редукторов. Определяется передаточное число каждой передачи отдельно по порядку расположения их в кинематической цепи. Знак сразу показывает направление вращения выходного вала и рабочего узла, без дополнительного составления схем.

Вычисление передаточного числа редуктора с несколькими зацеплениями – многоступенчатого, определяется как произведение передаточных чисел и вычисляется по формуле:

Способ расчета передаточного числа позволяет спроектировать редуктор с заранее заданными выходными значениями количества оборотов и теоретически найти передаточное отношение.

Зубчатое зацепление жесткое. Детали не могут проскальзывать относительно друг друга, как в ременной передаче и менять соотношение количества вращений. Поэтому на выходе обороты не изменяются, не зависят от перегруза. Верным получается расчет скорости угловой и количества оборотов.

КПД зубчатой передачи

Для реального расчета передаточного отношения, следует учитывать дополнительные факторы. Формула действительна для угловой скорости, что касается момента силы и мощности, то они в реальном редукторе значительно меньше. Их величину уменьшает сопротивление передаточных моментов:

трение соприкасаемых поверхностей;
изгиб и скручивание деталей под воздействием силы и сопротивление деформации;
потери на шпонках и шлицах;
трение в подшипниках.

Для каждого вида соединения, подшипника и узла имеются свои корректирующие коэффициенты. Они включаются в формулу. Конструктора не делают расчеты по изгибу каждой шпонки и подшипника. В справочнике имеются все необходимые коэффициенты. При необходимости их можно рассчитать. Формулы простотой не отличаются. В них используются элементы высшей математики. В основе расчетов способность и свойства хромоникелевых сталей, их пластичность, сопротивление на растяжение, изгиб, излом и другие параметры, включая размеры детали.

Что касается подшипников, то в техническом справочнике, по которому их выбирают, указаны все данные для расчета их рабочего состояния.

При расчете мощности, основным из показателей зубчатых зацепления является пятно контакта, оно указывается в процентах и его размер имеет большое значение. Идеальную форму и касание по всей эвольвенте могут иметь только нарисованные зубья. На практике они изготавливаются с погрешностью в несколько сотых долей мм. Во время работы узла под нагрузкой на эвольвенте появляются пятна в местах воздействия деталей друг на друга. Чем больше площадь на поверхности зуба они занимают, тем лучше передается усилие при вращении.

Все коэффициенты объединяются вместе, и в результате получается значение КПД редуктора. Коэффициент полезного действия выражается в процентах. Он определяется соотношением мощности на входном и выходном валах. Чем больше зацеплений, соединений и подшипников, тем меньше КПД.

Ремонт редуктора

Весь процесс ремонта редуктора является достаточно трудоемкой операцией особенно своими руками. Связано это с тем, что задний мост в сборе имеет большой вес и даже снятие небольшого редуктора заднего моста ВАЗ потребует, как минимум, трех человек. Необходимо тщательно продумать всю операцию как снять редуктор заднего моста. Так, как чем больше размер редуктора, тем тяжелей будет весь процесс.

Первой операцией будет снятие редуктора заднего моста схема проведения, которой будет проходить следующим образом:

последовательно откручиваем каждый болт крепления соединения с фланцами;
делаем совмещенные отметки на карданном валу и фланце редуктора для сохранения момента балансировки;
сливаем масло из корпуса редуктора;
откручиваем болты кронштейнов крепления и снимаем весь мост в сборе;
отделяем полуоси.

Разборку самого редуктора заднего моста лучше по возможности доверить специалисту. Если сама операция по разборке, в общем-то, не сложная, а вот сборка и регулировка уже потребует наличия специализированного стенда для ремонта редукторов задних мостов. Также рекомендуется иметь на момент начала работ по ремонту чертежи редуктора заднего моста, где будут указаны все посадочные размеры, допуски и регулировки.

Сама разборка редуктора не представляет сложности – просто последовательно все разберите, раскручивая и вынимая, пока не останется один картер редуктора заднего моста, который, как и все исправные детали очищаем и промываем от грязи. Единственной операцией при разборке требующей повышенной аккуратности будет момент, когда придется снимать сальники и прокладку, их лучше всего сохранить целыми.

Сборка редуктора заднего моста должна проходить в обратной последовательности, при этом необходимо знать, как правильно устанавливать основные детали и как правильно сделать регулировку

Во время сборки стоит уделить особое внимание следующим операциям монтажа и регулировки таким, как:

установка шестерней дифференциала;
местоположению осей механизма блокировки и как установлена направляющая втулка;
моментам затяжки гайки хвостовика;
моменту затяжки гайки оси дифференциала.

По окончании сборки заднего моста и монтажа его на машину не забываем залить специально предназначенное для этого новое трансмиссионное масло марки ТАД.

Если все операции по сборке и регулировке были выполнены правильно, то редуктор заднего моста прослужит на автомобиле еще 200-300 тыс. км.

Эффект интонации и паузы кратко
Европейская модель менеджмента кратко
Происхождение слова россия кратко
Столыпинская аграрная реформа в донбассе кратко
Власть и сми кратко

Признаки неисправности редуктора заднего моста Ваз 2107

Редуктор — достаточно дорогостоящая деталь, а его ремонт — трудоемкий и сложный процесс. Поэтому сначала следует убедиться, что причина шума именно в неисправности редуктора. Сделать это можно следующим образом:

Выбрать ровный участок дороги и постепенно разогнаться на нем с 20 до 90 км/ч. Во время движения следует внимательно прислушиваться и отмечать появление и исчезновение посторонних шумов со стороны редуктора заднего моста.
Отпустить газ, начав тормозить двигателем. Пока скорость снижается, следует также отметить моменты, когда шумы появляются и исчезают.
Разогнать машину примерно до 100 км/час и, переключившись на нейтральную передачу, заглушить двигатель. Пока авто катится по инерции, отметить наличие и исчезновение шумов.

Если задний мост гудит и при включенной, и при выключенной передаче — проблемы с редуктором отсутствуют. Если же шум наблюдается лишь когда передача включена, необходим ремонт или замена редуктора заднего моста ВАЗ 2107.

Убедиться в наличии или отсутствии проблемы моно так:

Поставить машину, зафиксировав противооткатными башмаками.
Поднять домкратом, вывесив задний мост.
Завести двигатель, включить скорость и добавить газу, чтоб колеса вращались без нагрузки, а спидометр показывал ту же скорость, что при испытаниях на ходу.

Если при работе без нагрузке шум остается тем же, что и под нагрузкой, проблема не в редукторе. Следует проверить другие узлы заднего привода.

Если без нагрузки редуктор не шумит, придется заняться его восстановлением. Изношенные шестерни начинают шуметь лишь под нагрузкой.

Возможные неисправности, методы их диагностики и устранения

К основным признакам появления неисправностей можно отнести:

появление стуков в редукторе заднего моста в начале движения;
состояние, когда гудит редуктор заднего моста во время движения;
постоянно усиливающийся шум;
низкочастотный вой или гул;
состояние, когда сильно греется редуктор заднего моста.

Стуки в начале движения говорят, что неисправна главная передача, дифференциал, сателлиты и пара шестерен, а также свидетельствуют об увеличенных зазорах осей сателлитов. Также могут стучать зубьями шестерни главной передачи из-за люфта подшипника. Здесь уже будет нужна полная замена редуктора заднего моста.

Если редуктор недавно загудел или начал выть и при этом сильно нагрелся, значит в нем недостаточно смазки или произошла утечки масла.

Проверка исправности сальника хвостовика

Первым признаком того, что необходима замена сальника хвостовика на автомобиле ВАЗ 2107, является наличие следов смазывающего вещества, пыли и грязи на внешней части заднего моста. Определить наличие потеков на заднем мосту не составит особого труда. Для этого требуется забраться под автомобиль и осмотреть мост.

При значительном износе сальника под автомобилем можно обнаружить лужу масла. Если своевременно не прибегнуть к разрешению проблемы, то масло может вытечь из моста, что приведет к его быстрой поломке. Несмотря на то, что манжет является мелкой деталью в автомобиле, но его исправность играет очень важную роль.

Регулировка редуктора заднего моста

Прежде чем ремонтировать или заменяет деталь, можно выполнить регулировку механизма. При возникновении небольшого гула даже на скорости 30 км/ч потребуется в первую очередь провести визуальный осмотр. Если при обследовании все элементы были целы, то необходимо собирать редуктор в определенном порядке. В первую очередь устанавливается ведущее зубчатое колесо. Далее монтируется регулировочная шайба и распорная втулка.

Такой порядок позволяет добиться правильного положение всех элементов. Далее потребуется установка подшипников и фланца. После этого затягивается метиз при помощи ключа с динамометром. Специнструмент позволяет без лишних усилий затянуть гайку с определенным давлением. Метиз затягивается на 1 Ньютон. Фланец закрепляется при помощи спецключа, подходящего под пазы.

Далее потребуется поставить ведомое колесо на свое место и затянуть болты. После этого потребуется приступить к регулировке люфта. По завершении установки нужно затянуть гайки с минимальным усилием и провернуть ведомую шестерню. При наличии небольшого люфта потребуется слегка подтянуть метизы. Люфт обязателен, так как является запасом при нагреве редуктора при движении для предотвращения разрушения деталей.

На финальном этапе потребуется проверить расстояние между шляпками болтов, фиксирующих гайки. Для этого лучше применять штангенциркуль, так как при измерении важны точные цифры. После выполнения замеров необходимо слегка затянуть гайки. Затягивание лучше выполнить на один-полтора паза. Далее потребуется снова перемерить расстояние между метизами. В норме расстояние изменяется на 1,5-2 мм. Шестерня должна иметь небольшой люфт после чего регулировка считается выполненной.

Ремонт и регулировка редуктора ВАЗ 2107

Регулировка и ремонт редуктора требует некоторых навыков и тщательного соблюдения технологии. Также необходимо наличие съемников, стендов и специальных инструментов. Если перечисленного нет, стоит доверить работу профессионалам.

Если ваша квалификация недостаточна, лучше не начинать работы с редуктором. Работы по сборке и регулировке требуют достаточно высоких слесарных навыков. Разобрать мост ВАЗ 2107 несложно, но это один из немногих узлов “семерки”, требующих высококвалифицированного обслуживания. Экономить на этих работах не стоит.

Разборка редуктора выполняется в следующей последовательности:

открутить гайку хвостовика;
снять фланец и вынуть ведущую шестерню и регулировочные кольца;
снять сальник, маслоотражатель, внутреннее кольцо подшипника;
выпрессовать съемником наружные кольца подшипников;
разобрать ведущую шестерню с дифференциалом (распорная втулка в этом случае подлежит замене).

При разборке редуктора необходимо нанести метки на крышки подшипников, чтоб потом установить их в прежнее положение. Для этого можно использовать керно (что более надежно) или карандаш. Метки надо наносить на крышки и на корпус, чтоб потом при сборке совместить их. Также следует пометить левую и правую крышку, чтоб не перепутать их местами.

Сделать это можно так: на крышки, кроме отметок напротив меток на корпусе, нанести цифры или буквы карандашом. Способ плох тем, что очистке крышки метки сотрутся. Поэтому надежнее просто сделать отметины керном. Например, одну на левой крышке и две на правой.

Внутренние кольца с сепаратором извлекаются при помощи молотка и выколотки. Выбивать кольца надо, слегка постукивая по разным местам. Если бить только по одному месту, кольцо вытащить не получится.

Обычно ремонт состоит в замене подшипников или главной пары. Эти детали чаще всего выходит из строя.

Главная пара выпускается в нескольких вариациях и определяет передаточное число редуктора. Чем больше передаточное число — тем больше тяга, чем ниже — тем выше максимальная скорость машины. Существует три стандартных варианта главной пары, применяемых на разных моделях ВАЗ.

главная пара	кол-во зубьев на шестернях	число оборотов карданного вала на 10 оборотов колеса	передаточное число
на ведомой	на ведущей
2102	40	9	22,2	4,44
2101	43	10	21,5	4,3
2103	41	10	20,5	4,1
2106	43	11	19,5	3,9

Владельцы ВАЗ 2107 иногда ставят главные пары редуктора с нестандартным передаточным числом. Для повышения тяги ставят пары с большим значением, для увеличения максимальной скорости — с меньшим. Если стоит задача тюнинга автомобиля, можно, воспользовавшись случаем, изменить эти характеристики ВАЗ 2107.

Справка: максимальное передаточное число (4,44) было у моста ВАЗ 2102. После снятия с производства данной модели найти пары с этим соотношением стало проблематично,но как показывает практика,самый лучший вариант это установка на ваз 2107 с мотором 1,5-1,6 редуктора с 2103 (4,1-передаточное число).При выборе этого редуктора в паре с пятиступенчатой КПП сохраняется тяга и скорость.

Правильная покупка редуктора заднего моста

Если вы собираетесь приобрести редуктор самостоятельно, тогда пройдя несколько магазинов, вы увидите, что одна и та же модель где-то стоит копейки, а где-то довольно дорого. В таком случае не стоит покупать самый дешёвый аналог, здесь есть маленький подвох!

Вы должны посмотреть, имеется ли на самом редукторе маркировка ОП. Если она присутствует — тогда это качественный узел, и он прошёл общую проверку на заводе. В случае её отсутствия стоит сказать, что на заводе в таком редукторе обнаружили брак, поэтому он продаётся по сниженной цене. Купив уценённый редуктор, вы приблизите время очередного ремонта, ведь нельзя сказать, сколько он отработает до поломки.

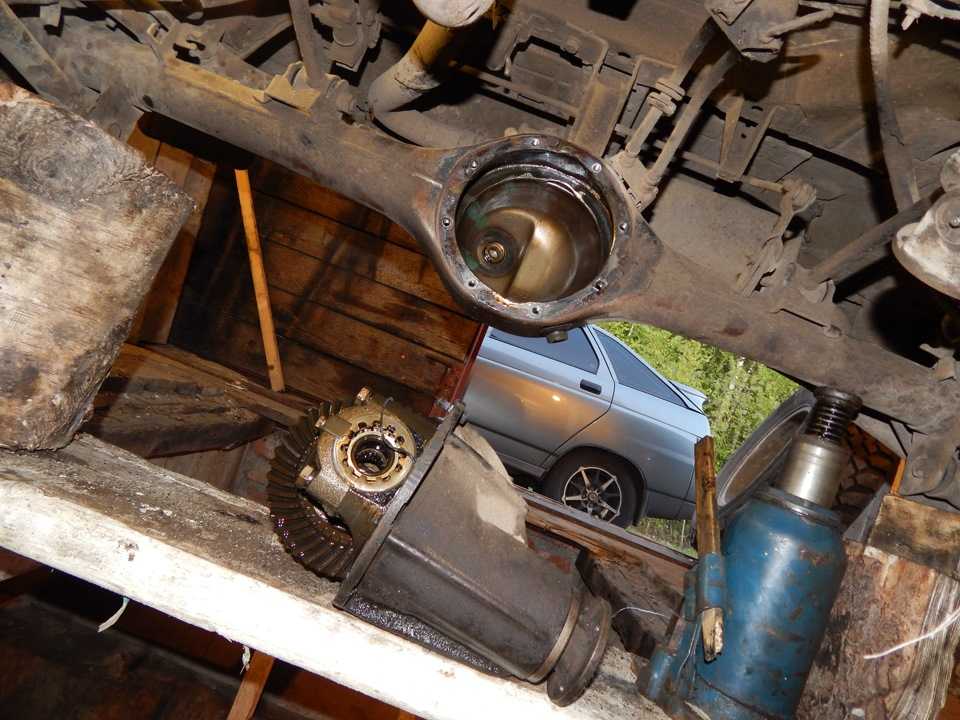

Снятие редуктора заднего моста ВАЗ 2107

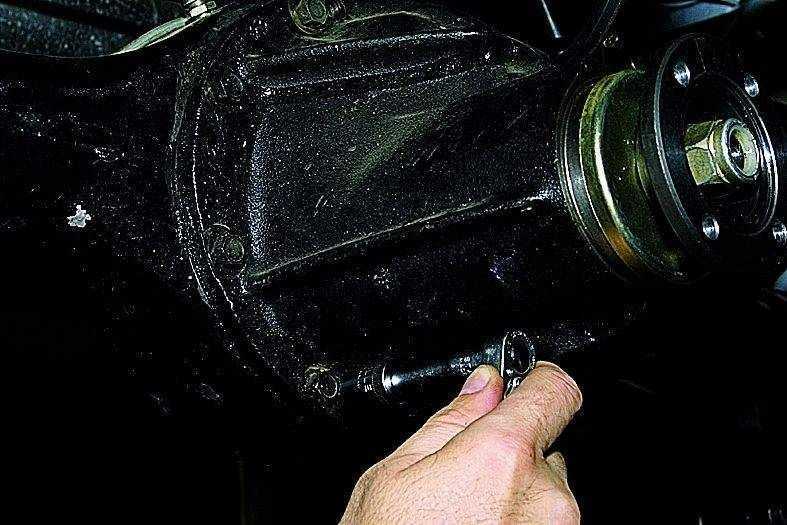

Перед снятием редуктора необходимо слить трансмиссионное масло, которое залито в задний мост ВАЗ 2107. Для этого надо подставить под сливное отверстие моста емкость для масла и выкрутить сливную пробку.

Важно: после ремонта следует залить в редуктор новое трансмиссионное масло. Последующий порядок действий такой:

Последующий порядок действий такой:

выкрутить болты крепления кардана к фланцу редуктора;
отстыковать заднюю часть кардана и опустить вниз;
поддомкратить машину (если она не на подъемнике) и снять задние колеса;
выкрутить направляющие винты тормозных барабанов;
снять тормозные барабаны;
открутить 4 болта крепления полуосей;
вытащить полуоси, освободив редуктор;
открутить 8 болтов крепления редуктора;
извлечь редуктор.

Совет: после снятия полуосей стоит проверить состояние подшипников и при необходимости произвести их замену.

Неисправности полуосей

Есть признаки, которые свидетельствуют о выходе из строя полуосей и связанных с ними деталей. Вот некоторые сигналы:

Сильный удар во время движения о камень или при попадании колеса в глубокую яму может нанести большой ущерб транспортному средству. Ось может треснуть или сломаться и по нескольким другим причинам, например, при движении с изношенным опорным подшипником или при перегрузке транспортного средства по весу, также при ДТП или даже при столкновении с бордюром. Это может привести к поломке оси, которая служит основным элементом передачи крутящего момента трансмиссии к колесам.
Изгиб полуоси приводит к вибрации при движении. При езде слышны шумы и ощущается вибрация, а при визуальном осмотре заметно изменение угла соприкосновения колеса с дорожным покрытием.
Износ несущих подшипников и самих полуосей. О неисправности этих элементов сигнализирует жужжащий звук при скоростном режиме, превышающем 30 километров в час. Конечно можно произвести замену этих деталей, но есть вполне экономичный вариант, восстановления их работоспособности. Новый ревитализант РВС-ИПИ, позволит продлить срок эксплуатации полуосей и опорных подшипников на длительный срок без дорогостоящего ремонта.

Процедура сборки

После того как ремонт был завершен и все пришедшие в негодность элементы заменены, необходимо произвести сборку заднего моста и обязательно убедится, что редуктор больше не шумит при езде.

Процесс выглядит таким образом:

новый узел фиксируют на предназначенном для него месте;
возвращают полуоси на мост;
фланец шестеренки присоединяют к кардану;
устанавливают колеса и тормозные приводы.

Тестировать автомобиль необходимо как на маленьких оборотах, так и на высоких. В первую очередь, оставив машину на нейтральной передаче, нажимайте на газ. Затем разгоняйтесь плавно, и после этого выключите мотор. В ситуации если шум по-прежнему слышен, следует сделать однозначный вывод: вы допустили какую-либо ошибку или причина была не в редукторе.

Когда же автомобиль передвигается без посторонних звуков – можете его спокойно эксплуатировать в привычном режиме.
