Как заменить трос заслонки рециркуляции шевроле нива

Замена крана отопителя

Штатный кран отопителя на Ниве 21213 не справляется со своей работой. Так как он имеет маленькое сечение, охлаждающая жидкость по радиатору течет достаточно медленно. К тому же он часто становится местом протечки охлаждающей жидкости в салон. Поэтому автовладельцы предпочитают менять его на аналогичные модели с других автомобилей АвтоВАЗа, Фольксвагена, Тойоты или Опеля. Так, например, керамический кран, устанавливаемый в 2108, имеет проходное отверстие большого диаметра, что увеличивает производительность печки. Устанавливать его лучше в патрубок, подающий охлаждающую жидкость в печку, иначе даже при его перекрытии в теплое время года нагретый воздух все равно будет поступать в салон.

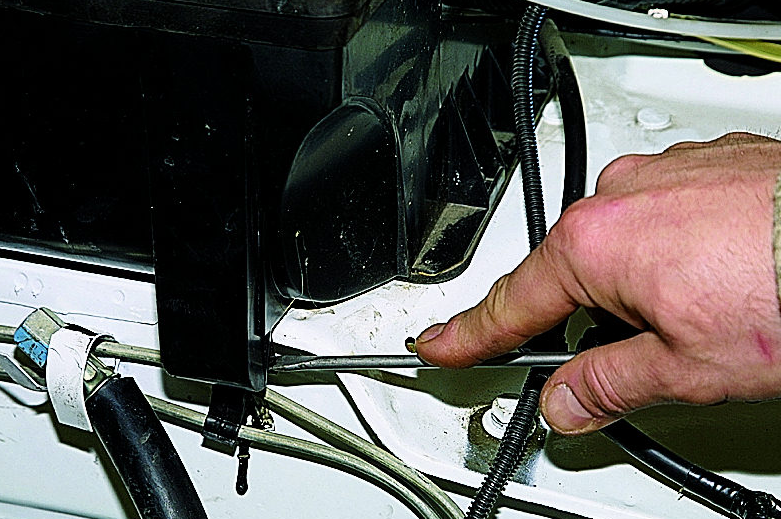

Очень важно тщательно отрегулировать тросик управления краном сразу, чтобы не заниматься этим потом на морозе

Сопла обдува

Центральные сопла обдува, рис. 30.

Регулируется подача воздуха рычагами 1 направляющих лопаток центральных сопел путем изменения положения заслонок вверх или вниз, а регулятор интенсивности подачи воздуха 2 открывает или закрывает полностью центральные сопла обдува. В зависимости от положения температурного переключателя обеспечивается комфортный обдув верхнего пространства салона неподогретым или тёплым воздухом.

Для усиления притока воздуха включить вентилятор обдува и установить средний поворотный переключатель в положение.

Боковые сопла обдува, рис. 31.

Через сопла в салон поступает нормальный или тёплый воздух. Регулируется подача воздуха рычагами 1 направляющих лопаток боковых сопел путем изменения положения заслонок вверх или вниз, а регулятор интенсивности подачи воздуха 2 открывает или закрывает полностью боковые сопла обдува.

Направление потока воздуха можно отрегулировать так, что можно создать теплую воздушную подушку на участке дверей в холодную погоду.

Для усиления притока воздуха включить вентилятор обдува и установить средний поворотный переключатель в положение.

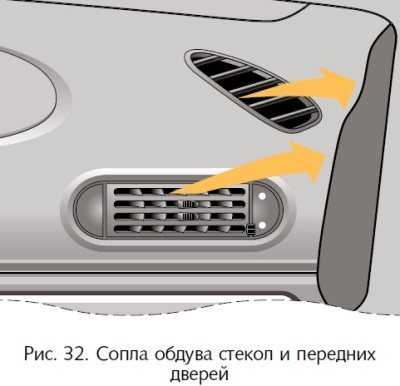

Сопла обдува стекол и передних дверей, рис. 32.

Установите рычаг управления заслонкой в крайнее левое положение и средний поворотный переключатель в положение: холодный или прогретый воздух будет направлен в сторону лобового стекла и к боковым стёклам (в основном на участках установки наружных зеркал).

Верхние сопла обдува, рис. 33.

Установите рычаг управления заслонкой в крайнее левое положение и средний поворотный переключатель в положение:

• холодный или прогретый воздух будет направлен в сторону лобового стекла;
• средний поворотный переключатель в положении;
• при открытой заслонке регулятором дополнительной подачи воздуха обеспечивается дополнительная подача воздуха.

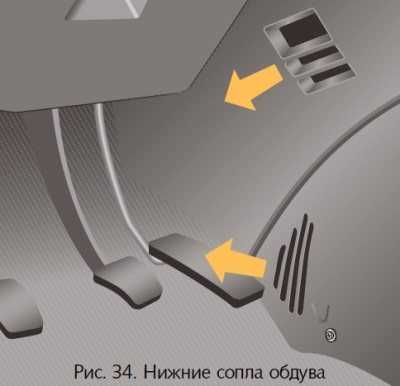

Нижние сопла обдува, рис. 34.

Неподогретый или тёплый воздух подаётся в нижнюю часть салона (в зоны ног водителя и пассажиров). Для усиления притока воздуха переключить вентилятор обдува на более высокую ступень и установить распределитель воздуха средний поворотный переключатель в положение.

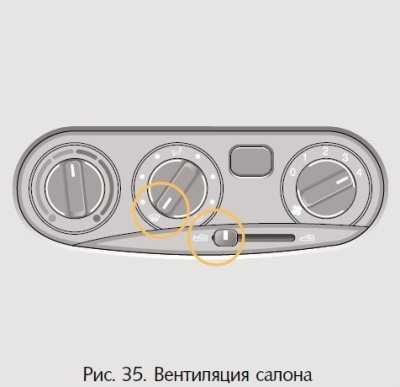

Вентиляция салона, рис. 35.

В крайнем левом положении рычага управления заслонкой, наружный воздух поступает в салон автомобиля:

• через верхние сопла обдува и сопла обдува стекол передних дверей, если перевести средний поворотный переключатель в положение;
• через боковые и центральные сопла,
• если средний поворотный переключатель перевести в положение.

Регуляторами интенсивности подачи воздуха через боковые и центральные сопла регулируется подача воздуха путем изменения положения заслонок вплоть до полного их закрытия. В данном положении при открытой заслонке регулятором дополнительной подачи воздуха через верхние сопла обеспечивается дополнительная подача воздуха.

через нижние сопла в зону ног водителя и пассажиров, если средний поворотный переключатель находится в положении. При повороте рычагов направляющих лопаток боковых и центральных сопел меняется направление воздушного потока.

Для увеличения подачи воздуха в салон автомобиля установите правый поворотный переключатель в один из четырёх режимов вентилятора отопителя.

Источник

Что делать, если не работает переключатель печки Нива Шевроле, как исправить

Из воздуховодов дует только прохладный воздух. Поглядел в инете как разобрать панель. Начал разбирать, но что-то не пошло. Снял ручки, подцепил декоративную панель, снял её. Дальше открутил два шурупа, достал лампочки. И всё! Отыскал в инете статью remladavaz. Я не стал заморачиваться. Отвёз в мастерскую и на вахту уехал, а приехал забрал уже в сборе.

Всем спасибо за ответы и советы. Многие возьму на заметку. Сам не отважился разбирать. Как писал уже у нас дождики, а гаража. Ну и если честно страшился, что не соберу назад этот конструктор.

Ездил на Стоимость вопроса: Жаба давит! Оказалось, что в панель попали мелкие стёкла летом перевернулсявот они и заблокировали ход заслонок! Чиатйте также: Теперь можно снять лампы подсветки панели рычагов. Далее разъединяем колодку жгута проводов.

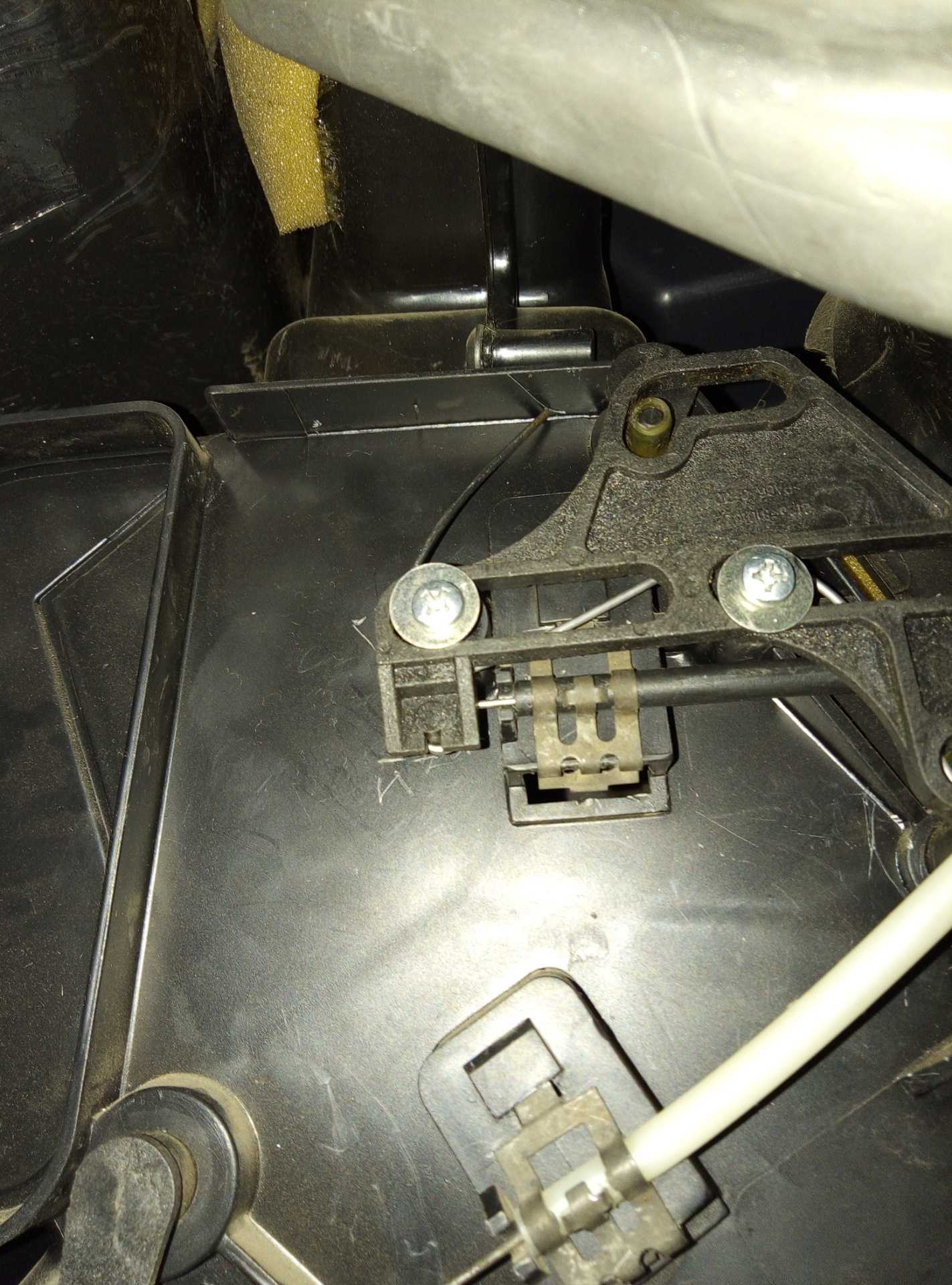

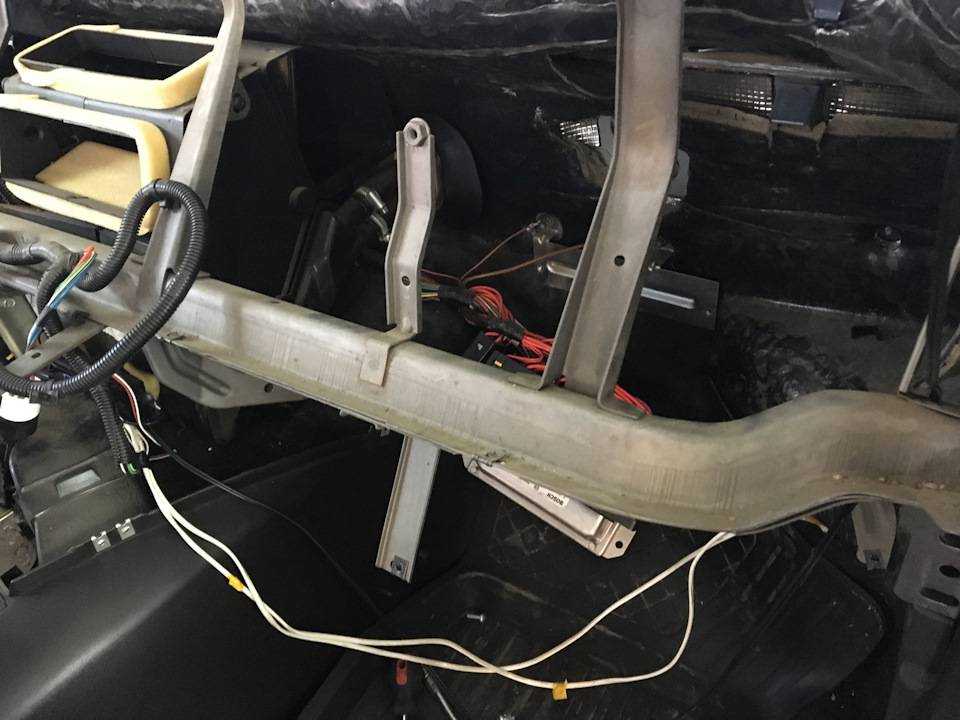

Отсоединяем тяги привода рычагов заслонок, для этого откручиваем винт крепления скобы. Далее откручиваем винт крепления скобы и отсоединяем тягу привода заслонки рециркуляции. Выводим из панели кронштейн рычагов и отсоединяем колодку с питающими проводами от жгута проводов питания электродвигателя привода вентилятора отопления.

Из дефлекторов вместо горячего поступает слегка тёплый или даже прохладный воздух. Обычно это происходит по следующим причинам: Таким образом, при диагностике неисправности сначала проверяют уровень ОЖ в системе охлаждения.

Если он как снять переключатели печки на ниве шевроле, начинают искать места утечек. Если печка не может растопить наледь на ветровом стекле, она неисправна Если с количеством тосола всё в порядке, а печка не реагирует на изменение положения регулятора температуры, неисправна заслонка.

При грамотно проведённой диагностике это не составит большого труда. Замена тросиков управления заслонками Тросики управления заслонками выходят из строя довольно. Обычно повреждённой оказывается оплётка троса, что приводит к необходимости замены всей детали. Приобрести подходящие тросики можно практически в любом магазине автозапчастей

При выборе нового тросика печки следует обращать внимание на его длину Для замены тросиков потребуются лишь отвёртки с плоским и крестообразным лезвиями

Процесс замены осуществляется следующим образом: Снимите боковую панель нижней части центральной консоли. Она находится под рулём справа от педального узла и закреплена саморезами. В образовавшейся нише вы обнаружите два тросика. Открутите все доступные винты их крепления. В нише под консолью находятся нижние крепления тросиков заслонок Снимите ручки переключателя блока управления печкой. Затем, открутив как снять переключатели печки на ниве шевроле винта, снимите и сам блок.

На что влияет диаметр проходного отверстия

Количество топливно-воздушной смеси, которая попадает цилиндры, определяет мощность двигателя. Оно зависит от двух факторов:

• Степень открытия клапана — от 0 до 100%.
• Сечение проходного отверстия.

Заводская комплектация Нива Шевроле предусматривает установку заслонки диаметром 46 мм.

Чтобы увеличить поступление воздуха и мощность двигателя, автовладельцы устанавливают ДЗ с большим диаметром — от 52 до 58 мм.

Важно: мощность двигателя не растет пропорционально диаметру заслонки. Количество топливно-воздушной смеси зависит от рабочего объема цилиндров. Стандартного размера проходного отверстия достаточно для наполнения камеры сгорания

Увеличение диаметра заслонки не может радикально изменить характеристики мотора

Стандартного размера проходного отверстия достаточно для наполнения камеры сгорания. Увеличение диаметра заслонки не может радикально изменить характеристики мотора.

Максимальный размер тюнинговой заслонки, которую стоит ставить на стандартный двигатель Нивы Шевроле — 54 мм. Больший диаметр (56 мм) нужен лишь для спортивных вариантов авто с увеличенным объемом двигателя.

Увеличение проходного сечения дросселя без доработки двигателя дает лишь иллюзию прироста мощности. Отклик на нажатие педали газа становится резче.

Например, если слегка нажать на газ, стандартный дроссель откроется на 10%, а увеличенный — на 15-20%. При этом максимальная мощность и приемистость практически не меняется. Для того, чтобы камеры сгорания полностью заполнялись топливно-воздушной смесью, не придется выжимать педаль до упора.

Случается, что после установки увеличенной ДЗ стандартный двигатель действительно становится мощнее. Это имеет простое объяснение: вместо старой забитой заслонки монтируется новая чистая. Того же эффекта можно добиться простым и дешевым методом: снять и промыть дроссельный узел.

Совет: увеличенный дроссель имеет смысл ставить после расточки цилиндров и установки спортивного распредвала, который меняет фазы газораспределения.

Замена крана отопителя

Штатный кран отопителя на Ниве 21213 не справляется со своей работой. Так как он имеет маленькое сечение, охлаждающая жидкость по радиатору течет достаточно медленно. К тому же он часто становится местом протечки охлаждающей жидкости в салон. Поэтому автовладельцы предпочитают менять его на аналогичные модели с других автомобилей АвтоВАЗа, Фольксвагена, Тойоты или Опеля. Так, например, керамический кран, устанавливаемый в 2108, имеет проходное отверстие большого диаметра, что увеличивает производительность печки. Устанавливать его лучше в патрубок, подающий охлаждающую жидкость в печку, иначе даже при его перекрытии в теплое время года нагретый воздух все равно будет поступать в салон.

Очень важно тщательно отрегулировать тросик управления краном сразу, чтобы не заниматься этим потом на морозе

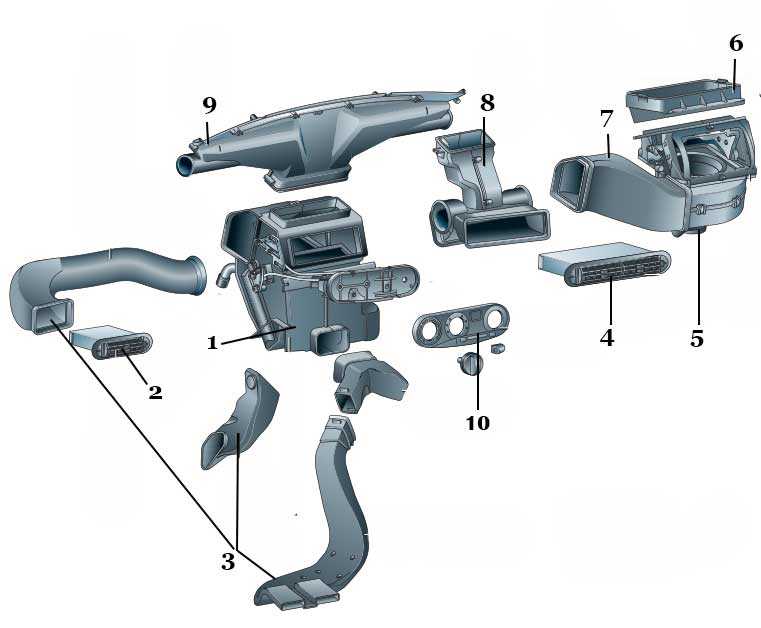

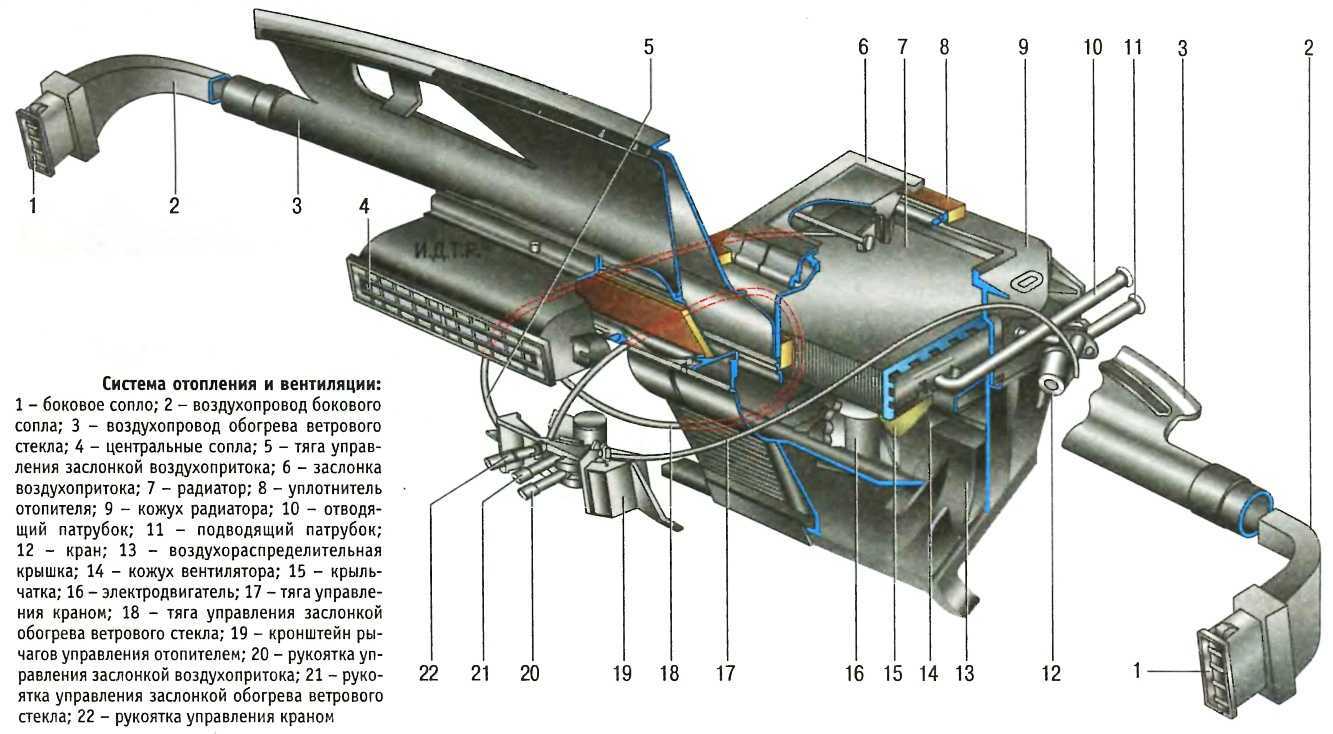

Ремонт отопителя салона

Печка в «Ниве Шевроле» считается одним из наиболее надёжных узлов автомобиля. Однако и она может иногда выйти из строя.

Замена тросика печки

Иногда не удаётся изменить положение заслонки печки. Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом.

Замена блока управления отоплением салона

Неисправный блок управления тоже может стать причиной некорректной работы системы отопления салона. Его демонтаж, необходимый при ремонте или замене, предполагает следующий порядок действий.

После демонтажа блок управления ремонтируют или меняют на новый

Замена патрубков печки

Если обнаружилась утечка ОЖ, патрубки вместе с хомутами следует заменить. Работы выполняются в следующей последовательности:

• Из системы сливается ОЖ.
• Выкручиваются саморезы крепления бардачка, он снимается.
• Крестообразной отвёрткой откручивается хомут нижнего патрубка. Шланг снимается аккуратно — тосол не должен попасть на открытые участки кожи. Если возникают затруднения, патрубок следует покрутить вокруг своей оси.
• Аналогичным образом снимается второго патрубок.
• Устанавливаются и затягиваются хомутами новые шланги.

  При утечке тосола патрубки печки меняются на новые

Видео: демонтаж патрубков печки на «Ниве Шевроле»

Замена вентилятора печки

Если вентилятор не включается или при его включении появляются посторонние шумы, то, скорее всего, неисправен электродвигатель.

Перед снятием электродвигателя печки нужно убедиться в его неисправности

Наиболее часто встречаются следующие причины его выхода из строя:

• Отсутствие напряжение на электродвигателе из-за плохого контакта.
• Видимые повреждения проводов электродвигателя из-за перетирания.
• Выход из строя предохранителя вентилятора на 25 А, расположенного в блоке предохранителей под номером F18.
• Выход из строя одного из резисторов, проявляющийся в виде отсутствия одного из режимов скоростей.
• Отсутствие зажигания.
• Выработка якоря и щёток электродвигателя в результате длительной непрерывной эксплуатации.

При неисправности элктродвигателя потребуется его демонтаж

В любой из перечисленных ситуаций электродвигатель потребуется снять.

Ремонт вентилятора системы отопления

Для диагностики неисправности электромотор подключается напрямую к аккумулятору. Если он заработал, проблему следует искать в другом месте. В противном случае электродвигатель снимается для ремонта или замены. Он расположен под панелью бардачка в салоне. После демонтажа электромотор разбирают и осматривают.

Электромотор отопителя может не работать из-за внутренних загрязнений

Конструкция электромотора довольно проста. Причиной его остановки могут быть загрязнения, выработка якоря, втулок или щёток.

Причиной выхода из строя электродвигателя может стать выработка щеток или якоря

Электродвигатель чистится и устанавливается на место или меняется на новый.

Ремонт радиатора печки

Основные признаки неисправности радиатора печки следующие:

• под ковриком на полу со стороны водителя скапливается ОЖ;
• в салоне присутствует запах ОЖ;
• при обогреве на стёклах образуется жирная плёнка, которую не удаётся смыть водой;
• печка плохо обогревает салон;
• снижается уровень ОЖ в расширительном бачке.

Утечка ОЖ из радиатора печки должна быть немедленно устранена

При обнаружении любого из признаков проводится диагностика печки, по результатам которой принимается решение о ремонте или замене радиатора. Чаще автовладельцы устанавливают новый радиатор. При этом система полностью освобождается от ОЖ.

При выходе из строя радиатора печки обычно производится его замена

Замена радиатора на автомобиле с кондиционером — довольно сложный процесс, требующий специального оборудования и соответствующих навыков.

Видео: замена радиатора системы отопления

Ремонт и замена крана печки

Необходимость в ремонте крана печки возникает при появлении течи или невозможности закрыть или открыть его полностью. Дело в том, что летом кран закрыт, и его элементы прикипают друг к другу. При попытке его отвернуть кран ломается. Обычно его меняют на новый.

При выходе из строя кран печки меняется на новый

Замена крана производится следующим образом:

• На остывшем двигателе при полностью открытом кране печки сливается ОЖ.
• Снимается тяговый тросик и бардачок.

  Для снятия тягового тросика рожковым ключом ослабляются гайки

• Ослабляются и снимаются хомуты крепления патрубков.
• Кран снимается.

При замене рекомендуют устанавливать керамический кран с увеличенным сроком службы. Стоимость такого изделия находится в пределах 900 руб.

Признаки неисправности вентилятора отопителя «Шевроле Нивы»

Существует несколько типичных признаков, по которым водитель может понять, что с вентилятором что-то не так. Вот они:

• вентилятор не вращается. Не заметить этого невозможно, поскольку в салоне машины вдруг становится необычно тихо. Эта проблема возникает, когда в предохранительном блоке выходит из строя предохранитель F18, отвечающий за электрическую цепь двигателя вентилятора. Кроме того, может быть повреждена обмотка на самом двигателе вентилятора. Например, на ней может быть нарушена изоляция, после чего происходит замыкание соседних витков;

Читать дальше: Грузовые автомобили выпускаемые в россии

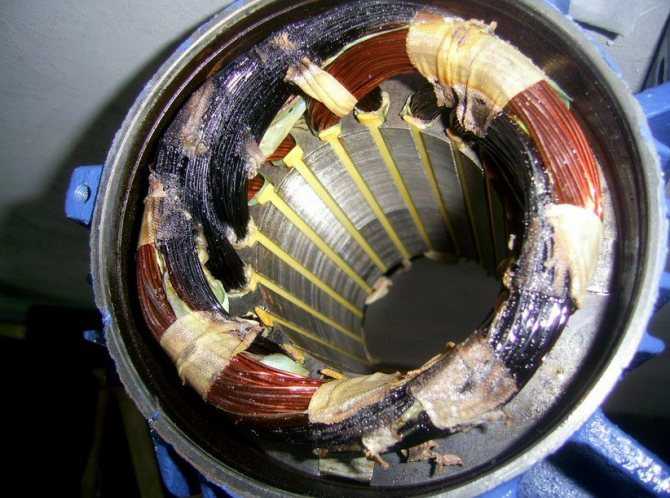

Соседние витки на обмотке вентилятора «Шевроле Нивы» замкнули и мотор сгорел

Контент / Обслуживание / Чистка дроссельного узла двигателя автомобиля Шевроле Нива (ВАЗ-2123) своими руками — ВАЗ — ремонт, обслуживание, тюнинг

Что то на моей родной ШНивке начали плавать обороты, иногда зависают холостые. Решил я для начала снять и прочистить корпус дроссельной заслонки, а точнее весь дроссельный узел.

По причине чрезмерного загрязнения дроссельной заслонки она может плохо закрываться, забитые каналы корпуса дроссельной заслонки могут являться причиной неустойчивых оборотов двигателя или плохого пуска.

Образование грязного налета в корпусе и на самой дроссельной заслонки не означает однозначно проблемы с двигателем. Нагар будет постепенно образовываться на всех двигателях.

Это происходит в следствии закрытой вентиляции двигателя т.е. отвода картерных газов. А в картерных газах, как известно, содержатся масленые пары и остатки горения топлива.

Вот эти продукты и оседают в корпусе дроссельной заслонки на всех поверхностях, образуя черную маслянистую пленку.

Для проведения работ по чистке дроссельного узла двигателя автомобиля Шевроле Нива (ВАЗ-2123) мне понадобилось:

• крестовая отвертка (отвертка под крестообразный шлиц типа Phillips) и плоская отвертка;
• головка на 13 с удлинителем и воротком;
• баллончик аэрозоля-очистителя для карбюраторов «Carb & Choke Cleaner» фирмы ABRO

Стоимость очистки сложилась из стоимости баллончика аэрозоля-очистителя для карбюраторов (160 руб) плюс стоимость воздушного рукава (150 руб).

Последовательность действий по очистки дроссельного узла

Сам дроссельный узел располагается на двигателе перед ресивером.

Отключаем аккумуляторную батарею от сети автомобиля.
Снимаем с двигателя пластиковый экран.
Крестообразной отверткой ослабляем хомут крепления рукава подвода воздуха к дроссельному узлу

Осторожно снимаем рукав с патрубка корпуса дроссельной заслонки Чтоб этот рукав не мешался при проведении других работ, я его снял полностью. К тому же он был надорван и требовал замены

Для его снятия необходимо всего лишь ослабить два хомута.

Далее снимаем все трубки, подходящие к корпусу дроссельной заслонки:

• снимаем с корпуса дроссельной заслонки трубку вентиляции картера, предварительно ослабив хомут;
• снимаем с корпуса дроссельной заслонки 2 трубки подвода и отвода охлаждающей жидкости, предварительно ослабив их хомуты. При снятии трубок из них и из узла подогрева корпуса заслонки, вытечет незначительное количество охлаждающей жидкости. Необходимо приготовить небольшую емкость для сбора этой жидкости. Для предотвращения дальнейшего вытекания охлаждающей жидкости из трубок, да и просто для того, чтоб они не мешались, я их подвязал к стойке капота
• снимаем с корпуса дроссельной заслонки трубку подвода паров бензина, предварительно ослабив хомут;

Теперь отсоединяем все колодки проводов, подходящие к дроссельному узлу:

• колодку проводов от датчика положения дроссельной заслонки (ДПДЗ)
• колодку проводов от регулятора холостого хода (РХХ)

Отцепляем трос от шкива привода дроссельной заслонки. Для этого, с помощью плоской отвертки, снимаем пружинный фиксатор ..

Далее, головкой на 13 с удлинителем и воротком, откручиваем 2 гайки крепления дроссельного узла к ресиверу
Снимаем дроссельный узел

Вот так выглядел мой корпус дроссельной заслонки после снятия. Не очень и грязный он оказался. Нагар и масляная пленка конечно присутствует но ни так уж и много, не критично.

Перед тем, как приступить к промывке узла, необходимо снять с него датчик положения дроссельной заслонки (ДПДЗ) и регулятор холостого хода (РХХ). Для этого необходимо крестовой отверткой открутить по два крепежных винта

Очистку проводил с помощью жидкости из баллончика аэрозоля-очистителя для карбюраторов «Carb & Choke Cleaner» фирмы ABRO. Отмывает быстро и очень хорошо. Под давлением очень хорошо вымывается все из мелких каналов. Лил не жалел, использовал почти весь баллончик.

После тщательной промывки всех каналов и плоскостей, внутренности корпуса дроссельной заслонки стали как у нового. Все блестит. Приятно посмотреть на результаты своего труда.

Установку всех демонтированных деталей и узлов необходимо производить в обратной последовательности.

Перед установкой регулятора холостого хода (РХХ) на свое место, его необходимо также промыть. Я его также побрызгал очистителем карбюраторов держа вертикально вниз, чтоб жидкость не попала в корпус регулятора, а потом все отложения смыл вэдешкой (универсальной жидкостью WD-40).

Полезный совет: При затяжке резиновых трубок металлическими хомутами можно смазать резину под хомутом моторным маслом. Тогда затяжка хомута происходит легче, равномернее и надежнее.

Снятие дроссельного узла

Подготавливаем автомобиль и отключаем минусовую клемму аккумулятора

Снимаем декоративный кожух двигателя

Крестовой отверткой откручиваем и ослабляем хомут крепления резинового патрубка подачи воздуха к дроссельному узлу

Ослабляем хомут и снимаем патрубок с переходного патрубка

Отсоединяем патрубок подачи воздуха от дроссельного узла и заводим его за стойку фиксатора декоративного кожуха двигателя

Надавливаем на фиксаторы колодки жгута проводов системы управления двигателем

Извлекаем колодку жгута проводов

Длинной головкой на 10 откручиваем три гайки крепления дроссельного узла

Аккуратно вынимаем дроссельный патрубок с трех шпилек крепления к ресиверу и извлекаем прокладку

Устанавливаем дроссельный узел в обратной последовательности.

Заменяем прокладку между ресивером и дроссельным узлом.

Момент затяжки гаек крепления дроссельного узла 5-8 Нм

Присоединяем шланг впускной трубы к дроссельному патрубку и закрепляем его хомутами. Момент затяжки хомутов 1,7-2,3 Нм.

После установки дроссельного узла никакой регулировки не требуется. Дроссельная заслонка устанавливается в исходное положение контроллером.

Источник

Причины возникновения проблемы и пути устранения

При желании можно смазать ниши хода рычагов крутилок на БУО смазкой для суппортов подходит по температурному режиму для использования с металлом, пластиком и РТИ. Монтируем на место БУО и вентиляцией. Далее лезем к отопителю со стороны правой ноги водителя принимаем лежачее положение нашим телом описанным в п. Рычаги устанавливаем на место и наживляем винты наживление винтов нужно для того чтобы свободно без помех закрепить тяги скобой крепления тяги и безпроблемно и без потерь поставить ранее снятые втулки привода заслонок обратно, предварительно смазав наружнюю часть вышеуказанной смазкой.

После того как закрепили тяги скобами и поставили втулки на место — заворачиваем винты до упора. Я использовал смазку для суппортов МС Первоначально подготовьте инструменты и некоторые предметы, облегчающие выполнение задачи.

После завершения таких подготовительных работ приступайте к непосредственным действиям.

Это интересно: Тёплый пол и ковёр насколько совместимы между собой

Выбор запчасти «тросика»

Приобрел оригинальный трос газа от General Motors по артикулу 96266272 . Аналогов нет, ну цена оригинального троса приемлема.

Фотоотчет

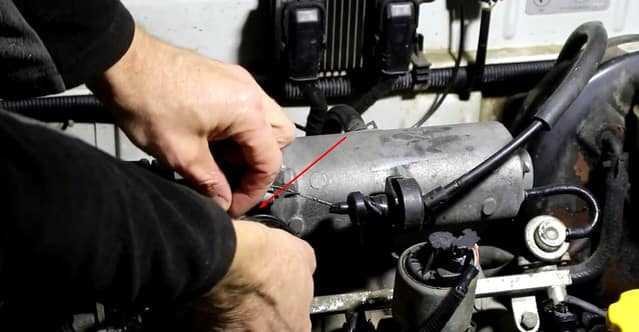

Поднимаем капот и повернув пластиковое кольцо за часовой стрелкой открываем дроссельную заслонку до упора.

Беремся руками за трос и выводим бобышку из зацепления с пластиковым кольцом.

Выводим трос из кронштейна в сторону клапанной крышки. В моем случае крепление уже сломано и была намотана изолента чтобы это хоть как-то держалось. В оригинале сразу нужно достать пружинную скобу, а затем вынуть трос из кронштейна.

Из салона с помощью вилки для снятия клипс поддеваем и отщелкиваем бобышку троса вверх. После того как отщелкнули, вынимаем из уха на педали. Если вилки нет, то крепление троса можно можно выломать или перекусить, все равно новый ставить.

Из-под капота беремся за трос и выдергиваем его. Трос идет через резиновую втулку в салон. Втулка вставляется в моторный щит.

Через моторный щит заводим новый трос в салон. Проследите за тем чтобы резиновая втулка со всех сторон плотно села в отверстие на моторном щите.

Выводим бобышку вверх и укладываем трос в кронштейн на педали.

Беремся рукой за бобышку и нажатием защелкиваем ее в кронштейн на педали. Делать это не очень удобно, но если постараться одной рукой можно подлезть.

Выгибаем трос, заводим резиновую втулку в кронштейн и фиксируем пружинной скобой.

Поворачиваем пластиковое кольцо на дроссельной заслонке за часовой стрелкой и заводим бобышку троса в зацепление.

Процедура чистки

Чтобы очистить элемент первым делом следует его снять. Разбор запчасти начинается со снятия гофры воздуховода и отключения проводов от регулятора холостого хода и датчика положения детали. Процедура демонтажа особых усилий не требуется.

После следует снять шланги, которые подведены к запчасти, а затем, и трос с привода. Таким образом, путь к заслонке открыт. Достаточно открутить пару гаек и болтов и извлечь датчик положения и регулятор холостого хода.

Чистка заключается в промывке элемента. Для этого рекомендуется использовать специальное средство, которое предназначается для чистки карбюраторов. Вещество следует распылить на все поверхности и каналы. По завершении процесса деталь следует протереть ветошью.

Отдельное внимание следует уделить регулятору холостого хода. Из-за большого загрязнения игла может заклинивать и работать не правильно. А перед установкой элементов следует проверить общее состояние этого элемента

Если у иглы имеется большой свободный ход, то деталь подлежит замене

А перед установкой элементов следует проверить общее состояние этого элемента. Если у иглы имеется большой свободный ход, то деталь подлежит замене.

Также перед монтажом требуется оценить состояние прокладки. Если присутствуют повреждения, то элемент следует заменить.

Когда нужно чистить дроссельную заслонку Лачетти?

Если при проведении компьютерной диагностики выявлено, что дроссельная заслонка на прогретом двигателе в режиме хх не закрывается более чем на 5%, тогда этот узел нуждается в обязательной чистке.

Также заслонку необходимо чистить при наличии сильных визуальных загрязнений. Это отразится не только на ровной работе двигателя, но и на расходе топлива.

Как почистить дроссельную заслонку Лачетти?

Многие чистят дроссельный узел не снимая его с двигателя. Это не совсем правильно, так как загрязнения изнутри и, особенно на оси заслонки, остаются! Поэтому лучше заслонку снять. Тем более, я это делаю за 10 минут.

1. Снимаем декоративную накладку двигателя

3. Плоскогубцами ослабляем хомут и снимаем шланг вентиляции картерных газов с клапана

4. Демонтируем гофру вместе со шлангом вентиляции картерных газов и получается вот что

5. Нажимая снизу на фиксатор, отключаем колодку проводов от дроссельного узла Шевроле Лачетти

6. Повернув по часовой стрелке шкив привода дроссельной заслонкой, вынимаем через паз трос педали акселератора

7.Теперь многие отсоединяют шланги подвода охлаждающей жидкости к дроссельному узлу, но я так не делаю. Во-первых, так быстрее. Во-вторых, не нужно мудрить с заглушкой шлангов, чтобы не текла охлаждающая жидкость. В-третьих, не попадёт воздух в систему охлаждения.

Я просто вынимаю шланги из держателей и их длинны хватает, чтобы снять дроссельный узел.

Как видим, загрязнений не много, но всё же есть

9. Подлаживаем тряпку под дроссельный узел, чтобы не вымазать двигатель и смываем грязь из баллона

10. Желательно заменить прокладку, очистить торец впускного коллектора и штуцера ДАДа, адсорбера и вентиляции картера

11. Сразу желательно промыть клапан вентиляции картерных газов Лачетти. Для этого его выкручиваем…

…и промываем его, чтобы пружина работала без заеданий

Также промываем гофру с трубкой

12. Собираем всё в обратном порядке.

Вот видео о том, как почистить дроссельную заслонку

Чем почистить дроссельную заслонку?

В наше время выбор средств для данной процедуры просто огромен. Каждый найдёт, что-то более подходящее для своих потребностей и финансовых возможностей.

Например, я использую вот это средство

Стоит оно у нас 3-4 у.е. Отмывает всё быстро и качественно, меня устраивает.

В инструкции написано, что можно даже промыть топливную систему, залив его в бак с бензином. Также прочищает впускной тракт.

После чистки дроссельной заслонки плавают обороты Лачетти

После чистки дроссельного узла необходимо сбросить адаптации положения дроссельной заслонки.

Сделать это можно через специальный адаптер и программу Chevrolet Explorer. Либо на СТО.

Можете посмотреть в этом коротком видео, что и как происходит при сбросе адаптаций с дроссельной заслонкой

Мир Вашему дому и удачи в пути!

Как Снять Блок Управления Отопителем Нива Шевроле

Современные люди предпочитают иметь транспортные средства, которые позволяют им двигаться в любом направлении в то время, когда это очень удобно для них. К сожалению, автомобили приносят своим владельцам не только забавные моменты, но и неприятные сюрпризы. В какой-то момент некоторые механизмы выходят из строя, потому что Chevrolet Niva, как и любой другой, интенсивно требует участия своего владельца. Нереально выполнять какие-либо ремонтные работы без необходимого багажа технических знаний, поэтому приходится прибегать к услугам автомехаников. Но есть некоторые виды работы, которые вы можете выполнять самостоятельно, читая советы тех, кто уже имел дело с такими несоответствиями.

Процесс снятия блока управления

Каждый владелец Chevrolet Niva может узнать, как снять блок управления, потому что он сам может выйти из строя, а также его можно разобрать, чтобы обеспечить доступ к штокам привода и лампам. В обязательном порядке эти действия выполняются, если только перечисленные элементы неисправны и должны быть заменены новыми.

Алгоритм вывода

Очень важно отсоединить отрицательную клемму от аккумулятора перед тем, как приступить к любой работе с устройствами, имеющими статус «электро», чтобы избежать возникновения плохой опции, сопровождаемой поражением электрическим током. Теперь возьмите основание регулятора температуры, слегка потяните его на себя. Вы увидите, что он поддается вашему движению, поэтому продолжайте тянуть его, пока он полностью не отсоединится от панели

Не делайте резких движений во избежание механического повреждения снятых деталей. Затем используйте тот же метод для очистки:

Вы увидите, что он поддается вашему движению, поэтому продолжайте тянуть его, пока он полностью не отсоединится от панели. Не делайте резких движений во избежание механического повреждения снятых деталей. Затем используйте тот же метод для очистки:

Теперь возьмите основание регулятора температуры, слегка потяните его на себя. Вы увидите, что он поддается вашему движению, поэтому продолжайте тянуть его, пока он полностью не отсоединится от панели. Не делайте резких движений во избежание механического повреждения снятых деталей. Затем используйте тот же метод для очистки:

Видео: Как снять блок управления отопителем Chevrolet Niva

• ручки управления направлением воздушного потока;
• скоростной выключатель вентилятора.

После удаления всех трех переключателей, вооружите себя отверткой и, слегка отсоединившись, снимите рычаг управления циркуляцией воздуха. Теперь ничто не повредит вам, вы можете легко снять накладки блока управления. Просто аккуратно закрутите отвертку в нескольких местах и ​​снимите ее. Ниже передней панели вы найдете два винта, которые легко открутить с помощью крестовой отвертки. После таких действий вы можете аккуратно снять сам блок управления. С обратной стороны вы увидите, что проводное устройство, подключенное к переключателю скорости, подключено к устройству, и вытащите его. Аналогичным образом найдите и отсоедините блок проводки, который подключен к подсветке. Если на вашем автомобиле установлен кондиционер, необходимо дополнительно отсоединить шланги от вакуумного выключателя.

Как снять и установить кран печки

Чтобы заменить деталь, нужно изначально подготовить соответствующие расходные материалы, а также инструменты:

• рожковые и торцовые ключи;
• плоскогубцы;
• плоскую отвёртку;
• пятилитровый бак, в который нужно будет слить жидкость из радиатора;
• новый кран.

После подготовки необходимых инструментов можно приступать к замене крана, при этом последовательность действий должна быть такая:

1. Устанавливаем любую ёмкость, объёмом около пяти литров под радиатор и откручиваем на нём пробку. Ждём приблизительно 10 минут, пока вся охлаждающая жидкость не сольётся.
2. Далее открываем капот авто и послабляем на патрубке крана хомут трубки.
3. Берём плоскогубцы, аккуратно разгибаем и вытаскиваем короткий шплинт.

Снимаем хомут крана отопления с помощью плоскогубцев

Откручиваем саморезы крепления уплотнителя ключом на 7»

Снимаем уплотнительную пластину с крана

Для того чтобы добраться до крана печки, откручиваем гайки и снимаем ящик для перчаток

С помощью рожкового ключа ослабляем крепления гайки, чтобы снять тяговый трос

Откручиваем крепёжные болты крана отопления

На деталь устанавливается патрубок, а также крепления тяги, при этом надо применить новые прокладки, которые предварительно покрываются герметиком.

Уплотнительные пластины покрываются герметиком для снижения риска утечки ОЖ

Кран ставится на место таким образом:

1. Закручиваем ключом на «10» две гайки на патрубке с тягой.
2. Ставим деталь на место и затягиваем болты крепления, расположенные на кране.
3. Ставим тягу и прикручиваем зажимной болт с помощью ключа на «7».
4. Закручиваем ключом на «8» саморезы, которые держат уплотнительную прокладку.
5. Вставляем патрубки в штуцеры и затягиваем хомуты.

Новый кран отопления устанавливается в обратном порядке

Заполняя жидкостью систему, заливайте её не торопясь, чтобы не возникали воздушные пробки. Заливается антифриз до тех пор, пока он не станет вытекать из патрубка. Причём отопительный кран должен быть в открытом состоянии.

Антифриз в систему отопления необходимо заливать аккуратно, избегая появления воздушных пробок

Видео: как установить кран печки на «Шевроле Ниву»

Заменить сломавшийся кран новым на «Шевроле Ниве» просто. Для этого необходимо обзавестись обычным набором инструментов, который найдётся в каждом автомобиле, и купить новый краник. После чего даже неопытный водитель сможет установить его на авто.

Недавно порвался у меня тросик заслонки рециркуляции на Шевроле Нива. На тот момент я как раз модернизировал отопитель, обрыв произошел поздно вечером, так что возможности сходить в магазин у меня не было. Но ведь машина мне нужна завтра, да и откладывать ремонт не хотелось. Не люблю, когда перед сном остаются недовершенные дела, которые я запланировал закончить сегодня. Так вот, производить дальнейшую сборку с порванным тросом нет никакого смысла.

Начал думать о том, как можно отремонтировать тросик на месте. Длина троса даже после обрыва остается достаточной, так что в принципе восстановительные работы возможны, просто нужно понять, как их сделать. Взял так называемый шнагель, измерил примерное расстояние между крючком и рубашкой, получилось 6,3 сантиметра. Взял оборванный конец и присоединил туда крючок. После этого измерил 6,3 сантиметра и тем самым укоротил рубашку металлического троса. Сперва я сделал отметку на том месте, где нужно резать, но при себе нормальной пилы или ножа не было. Пластмассовую деталь пришлось срезать на точильной установке.

После этого собрал конструкцию в обратном порядке, опробовал его работу. Испытания я делал довольно жесткие — ровно 60 открытий и закрытий заслонки в минуту, то есть по одному открытию и закрытию в секунду! Согласитесь, это зверские условия, но конструкция показала себя с хорошей стороны, она очень надежная, так что ремонт троса прошел успешно. Вот теперь можно все собирать и завтра спокойно эксплуатировать машину.

Почему я вообще демонтировал печку? Всю зиму она работала просто отменно, забарахлила уже в начале весны. Я, может быть, и перенес бы ремонт на лето, когда будет больше времени, но ведь на улице еще довольно холодно, особенно в ночное время, так что ездить с неисправным отопителем с порванным тросом нельзя. Стоимость тросика низкая, так что это была экстренная мера. Случись обрыв днем, то я бы все-таки сходил в магазин и купил новый, вместо того, чтобы заморачиваться с ремонтом.
