Ремонт бензонасоса инжектора, видео

Бензонасос не работает: признаки поломки

Независимо от конструкции двигателя, если отказывает бензонасос, симптомы его поломки для обоих видов проявляются одинаково, и проявляются они следующим образом:

1. Если свечи зажигания исправны, искра хорошая, двигатель крутит, но вспышек в цилиндрах нет.
2. В цилиндрах двигателя происходят отдельные вспышки, однако мотор не заводится.
3. Мотор заводится, но при этом «плавают» обороты.
4. Двигатель запускается, холостые обороты соответствуют норме, но при попытке их увеличения либо начале движения мотор глохнет.
5. Во время движения машина подергивается, при попытке поднять обороты чувствуются провалы в работе мотора, снижается динамика автомобиля (не тянет).

Стоит заметить, что аналогичные симптомы могут проявляться и при других поломках, например при сильнозагрязненном фильтре тонкой очистки, неисправном ДМРВ (датчик расхода воздуха) или забитых форсунках. Поэтому однозначно винить при возникновении таких симптомов топливную помпу нельзя.

В инжекторных автомобилях при включении зажигания из-под заднего сиденья раздается жужжание, это включается электромоторчик, перекачивающий топливо, если звука нет, значит, бензонасос не работает.

ЭБУ

Установленный на машине ваз 21093 инжектор, электросхема которого включает блок нового образца ЭБУ типа 2114-3722010-60. Блок характеризуется использованием новых плавких предохранителей формы ножа. У них большая площадь воздействия, в результате чего надёжность работы узла повышена. Блок ЭБУ имеет информационно- регулировочные связи посредством датчиков и управлением исполнительными механизмами. Он управляет процессом и подаёт сигнал на панель управления о состоянии работы следующих узлов:

• топливного бака и топливопровода;
• топливного насоса;
• регулятора давления топливной смеси;
• рампы и форсунок;
• дроссельной заслонки;
• фильтров и клапанов на линии обратной циркуляции топлива.

Все эти узлы завязаны на единый блок и при выходе из строя любого датчика система будет получать неполную информацию, и может отказать в запуске двигателя. Однако, безусловно, ваз 2109 схема электрическая инжектора не запустится при отказе главного устройства ДПКВ – датчика положения коленвала. Пока он не подаст сигнал пуска на ЭБУ, блок не даст команду на получение искры со свечей.

Регулирование подачи топлива

Работу двигателя автомобиля ваз 21093,электро схема инжектора которого позволяет выполнить регулируемый впрыск топливной смеси, обеспечивают:

• индикаторы рампы и форсунок;
• регулятор положения дроссельных клапанов;
• регулятор холостого хода;
• датчик температуры охлаждающей жидкости;
• датчик расхода воздуха;
• датчик скорости;
• датчик концентрации выхлопных газов;
• управление электробензонасосом.

Все эти линии управления и контроля собраны в один блок и на выходе с узлами соединяются при помощи разъёмов на управляющих цепях и датчиками сигналов от механизмов.

Важнейший узел, малейший сбой в работе электроники которого, может привести к отказу в подаче топлива. При этом зачастую отказ электроники в блоке бывает неустранимым при ремонте своими руками, если даже имеется инструкция. Придётся обращаться в специализированную мастерскую, и цена ремонта будет зависеть от степени его сложности.

Из чего состоит инжектор

Автомобиль ваз 21093 инжектор,электрическая схема которого представляет блок проводов, заканчивающихся разъемами. В местах соединений стоят специальные, отличающиеся внешним видом и цветом узлы. При отказе двигателя запускаться в первую очередь проверяется состояние электрических цепей. Разъёмы могут прийти в негодность, проводок сломаться, контакт окислиться. Поэтому содержание автомобиля в чистоте и контроль всех узлов сделает работу двигателя безотказной.

В числе самых первых должен быть проверен ДПКВ на исправность разъёма и проводки. Он один в случае неисправности не позволит запустить мотор ваз 21093,электросхема инжектора так устроена. Поэтому любую проверку электроники начинают с проверки этого узла. Возможно, ДПКВ не даёт разрешения на запуск, потому что провернулся ремень ГРМ в результате сбился цикл клапанов. До устранения причины датчик не разрешит запуск насоса.

Неисправность датчика можно определить, подав на него питание и поднося к нему металлический предмет. При движении предмета в непосредственной близости от датчика изменяются показания напряжения на выходе. Если датчик реагирует на металл, значит, он исправен.

В состав ваз 2109 инжектор,схема электрооборудования, входит много датчиков и регуляторов бензонасоса, схема их размещена на сайтах автолюбителей. Там можно найти на фото подробные схемы компоновки инжектора и ЭБУ. Наглядная демонстрация по устранению неисправностей представлена на видео. Поэтому при определённом навыке можно диагностику произвести самостоятельно.

Необходимо помнить, что среди многочисленных разноцветных проводов ваз 2109 инжектор, электрическая схема собирается из проводов:

• желтые – габариты;
• красные – стоп-сигнал;
• голубой – задний ход;
• оранжево-чёрный – противотуманный.

Точно так же маркируются и остальные провода, и соединять их в разъёме следует по цвету. Поэтому во всех автомобилях ВАЗ и предусмотрено одинаковое использование разноцветных проводов по контурам и на схемах в руководстве и в интернете используются те же цвета.

Типы топливных насосов высокого давления

Существует три типа ТНВД, они имеют разное устройство, но одно предназначение:

• рядный;
• распределительный;
• магистральный.

В первом из них, топливо в каждый цилиндр нагнетает отдельная плунжерная пара, соответственно, количество пар равно количеству цилиндров. Схема распределительного топливного насоса высокого давления, в значительной мере отличается от схемы рядного. Отличие заключается в том, что горючее нагнетается ко всем цилиндрам посредством одной или нескольких плунжерных пар. Магистральный насос нагнетает топливо в аккумулятор, из которого оно в последствии распределяется по цилиндрам.

В авто с бензиновыми двигателями, с системой непосредственного впрыска, горючее качает электрический топливный насос высокого давления, однако оно (давление) там в разы меньше.

Рядный топливный насос высокого давления

Как уже было сказано, он имеет плунжерные пары по числу цилиндров. Его устройство довольно просто. Пары размещены в корпусе, внутри которого имеются подводные и отводные топливные каналы. В нижней части корпуса находится кулачковый вал с приводом от коленвала, плунжеры постоянно прижимаются к кулачкам пружинами.

Для регулирования количества поступающего топлива, и момента его подачи, применяется либо механический способ, либо электрический (такая схема предполагает наличие управляющей электроники). В первом случае количество подаваемого горючего изменяется поворотом плунжера. Схема очень проста: на нем имеется шестерня, она находится в зацеплении с рейкой, которая, в свою очередь, связана с педалью акселератора. Верхняя поверхность плунжера имеет наклон, благодаря чему изменяется момент закрытия впускного отверстия в цилиндре, а значит, и количество горючего.

Момент подачи топлива нужно менять при изменении величины оборотов коленвала. Для этого на кулачковом валу имеется центробежная муфта, внутри которой расположены грузики. С ростом оборотов они расходятся, и кулачковый вал поворачивается относительно привода. В результате, при повышении оборотов, топливный насос обеспечивает более ранний впрыск, а с уменьшением – более поздний.

Устанавливаются рядные ТНВД на средние и тяжелые грузовики. На легковые автомобили их полностью перестали устанавливать в 2000 году.

Распределительный топливный насос высокого давления

В отличие от топливного насоса рядного, распределительный имеет только одну или две плунжерных пары, которые снабжают топливом все цилиндры. Основные преимущества подобных топливных насосов – меньшая масса и размеры, а также более равномерная подача топлива. Главный минус один – их срок службы намного меньше из-за большой нагруженности, поэтому их применяют только на легковых автомобилях.

Существует три типа распределительных ТНВД:

1. с торцевым кулачковым приводом;
2. с внутренним кулачковым приводом (роторные насосы);
3. с внешним кулачковым приводом.

Устройство первых двух типов насосов обеспечивает им больший срок эксплуатации, по сравнению с последним, ведь силовых нагрузок на узлы приводного вала, от давления топлива, в них нет.

Схема работы распределительного топливного насоса первого типа выглядит следующим образом. Основной элемент – плунжер-распределитель, который, помимо поступательно-возвратного движения, вращается вокруг своей оси, и тем самым нагнетает и распределяет горючее между цилиндрами. В действие он приводится кулачковой шайбой, обегающей по роликам неподвижное кольцо.

Роторная схема предполагает несколько иное устройство распределительного топливного насоса. Условия работы такого насоса несколько отличается от того, как работает ТНВД с торцевым кулачковым приводом. Горючее нагнетается и распределяется, соответственно, двумя противолежащими плунжерами и распределительной головкой. Вращением головки обеспечивается перенаправление топлива к соответствующим цилиндрам.

Магистральный ТНВД

Магистральный топливный насос гонит горючее в топливную рампу и обеспечивает более высокое давление, по сравнению с рядным и распределительным насосами. Схема его работы несколько иная. Топливо может нагнетаться одним, двумя или тремя плунжерами, приводимыми в действие кулачковой шайбой или валом.

Где чаще всего расположена кнопка бензонасоса в автомобилях?

В отличие от инерционного датчика кнопки бензонасоса, который, как правило, расположен рядом с блоком управления основной подушкой безопасности, кнопка включения/отключения подачи питания на бензонасос может располагаться в разных местах современных автомобилей. Для того чтобы узнать, где в вашей машине находится эта загадочная кнопка, необходимо внимательно изучить РУКОВОДСТВО по эксплуатации автомобиля. Если в руководстве нет информации об этой кнопке, то обратитесь в дилерский центр, где вам помогут.

Вот, например, где находится кнопка бензонасоса в Ford Focus второго поколения:

А вот пример кнопки в старой машине Citroen ZX. Кнопка расположена под капотом. Правда, в этой машине не было инерционного датчика, который позволяет современным автомобилям автоматически отключать бензонасос.

А вот где спрятана кнопка бензонасоса в Honda Accord. Как видите, чтобы долезть до нее, нужно снимать панель под рулевой колонкой.

Загорелся «Чек двигателя»: можно ли продолжать движение? Объясняем, когда можно, а когда нет.

Разборка и замена бензонасоса

Итак, теперь расскажем конкретно о том, как правильно разобрать, заменить поврежденные элементы бензонасоса или же полностью заменить данное устройство на новое.

Лючок

1. В любом случае рекомендуем приобрести ремкомплект. Он стоит не дорого. А вот спешить с покупкой бензонасоса не стоит. Кто знает, может легкий ремонт вернет помпу к жизни.
2. Снимите воздушный фильтр вместе с его корпусом.
3. Отключите шланги подачи и возврата топлива со штуцеров топливного насоса.
4. Открутите крепежные гайки, которые удерживают сам насос.
5. Аккуратно снимайте помпу, стараясь не повредить прокладки.
6. Осмотрите детали насоса на предмет трещин, повреждений. Проведите проверку клапанов топливного насоса на герметичность, выполните все операции, которые мы описывали выше.
7. Оцените текущее состояние всасывающего и нагнетательного штуцеров. При демонтаже они должны оставаться неподвижными на своих посадочных местах. Они ломаются крайне редко, но ничего исключить не стоит.
8. Проверьте диафрагму топливного насоса. Наличие разрывов и отслоений говорит о том, что ее необходимо обязательно заменить.
9. Посмотрите, какой сейчас фильтр. Повреждения и чрезмерная загрязненность — явные признаки износа и повод для замены.
10. Обработайте компоненты фильтра с помощью чистого бензина, продуйте сжатым воздухом, используя компрессор.
11. Если обнаружили поврежденные элементы, замените их на новые, используя ремкомплект.
12. Поменяйте прокладки насоса, если в этом также есть необходимость.
13. Устанавливая новые прокладки, обязательно сначала обработайте их поверхностью с помощью Литола 24.
14. Если поврежден корпус самого насоса или имеются другие серьезные проблемы, придется полностью заменить топливный насос. Ремонт ему не поможет.
15. Далее, когда частичный ремонт завершен или вы решили взять совершенно новенькую помпу, наступает черед обратной сборки.
16. Обязательно отрегулируйте подачу, используя прокладки требуемой толщины, чтобы выход толкателя имел оптимальный показатель. Об этом мы рассказали выше.
17. Если толкатель будет сильно выступать, из-за этого давление при подаче топлива окажется чрезмерно высоким, что приведет к поломке запорного клапана вашего карбюратора.
18. Если расстояние будет меньше положенного, при увеличении нагрузки и повышении скорости движения автомобиля, двигатель не сможет получать достаточное количество топлива.
19. Выполните сборку, следуя обратной последовательности демонтажа бензонасоса.
20. Убедитесь, что стрелка на корпусе смотрит в сторону карбюратора.
21. Устанавливая диафрагменный узел насоса, отверстия в прокладке располагается подальше от трубы глушака.

Что ж, вы разобрались, как можно своими силами отремонтировать и заменить бензонасос. Задача действительно не сложная, хотя данный агрегат играет очень важную роль в работоспособности всего автомобиля ВАЗ 2109.

Многие владельцы этого российского автомобиля, заводя машину утром, обнаруживали, что мотор не запускается, причем как на горячую, так и на холодную. Часто эта неполадка возникает из-за поломки бензонасоса, то есть часть подаваемого топлива не доходит до карбюратора. Характерная особенность – двигатель сначала запускается на несколько секунд, а потом резко глохнет, или при холостом ходе нестабильно работает система подачи топлива.

Не спешите заменять топливную помпу целиком, в большинстве случаев поломка устраняется несложным ремонтом. Но для начала необходимо провести общий анализ необходимой работы.

Диагностика

Самое первое при диагностике, как было замечено выше, прислушайтесь при включении зажигания, есть ли шум бензонасоса. Отсутствие характерного жужжания может говорить о то, что:

• неисправен предохранитель бензонасоса ваз 2107;
• неисправность реле;
• обрыв цепи питания топливного насоса;
• неисправность мотора;
• неисправность ЭБУ.

Ниже приведена упрощенная схема подключения бензонасоса ВАЗ 2107 инжектор:

Проверить бензонасос на ВАЗ 2107 инжектор можно просто проверив тестером напряжение на колодке его подключения. Наличие напряжения будет говорить о неисправности электромотора. Вместо тестера (мультиметра) для диагностики неисправности можно использовать контрольную лампу.

В отсутствии такового, это можно сделать разъединив колодку подключения топливного насоса и контроля уровня топлива и подав напряжение проводами от аккумулятора, на место подключения серого провода +12 и на место черного — минус. Загудевший насос будет говорить о неисправности предохранителя, цепи питания или ЭБУ.

Бензонасосы

Из всего ассортимента продукции стоит уделить особое внимание бензонасосам. Итак, бензонасосы «Пекар» достаточно надежны и просты в эксплуатации и уходе. Надежность функционирования устройств обеспечивается использованием импортных материалов, а также гальванического покрытия узлов и деталей, которое защищает эти агрегаты от пагубного воздействия окружающей среды

Надежность функционирования устройств обеспечивается использованием импортных материалов, а также гальванического покрытия узлов и деталей, которое защищает эти агрегаты от пагубного воздействия окружающей среды.

Устройства достаточно ремонтопригодны, так как имеют модульную конструкцию механических узлов. В случае выхода из строя какой-либо детали ее можно сразу же заменить на другую без потери эффективности функционирования.

В целом, бензонасосы «Пекар» отличаются простотой и надежностью. Это вкупе с адекватной и демократичной стоимостью делает агрегаты данной фирмы по-настоящему незаменимыми.

Ремонт

Ремонт механического бензонасоса

Ремонт механического бензонасоса состоит из установки на него нового ремкомплекта (диафрагмы и клапанов), и при необходимости износившегося толкателя с пружиной. Более глубокий ремонт данного устройства нецелесообразен, так как затраты на приобретение и ремонт износившихся деталей приближаются к стоимости нового изделия. Если корпус насоса деформирован или поврежден, требуется его полная замена.

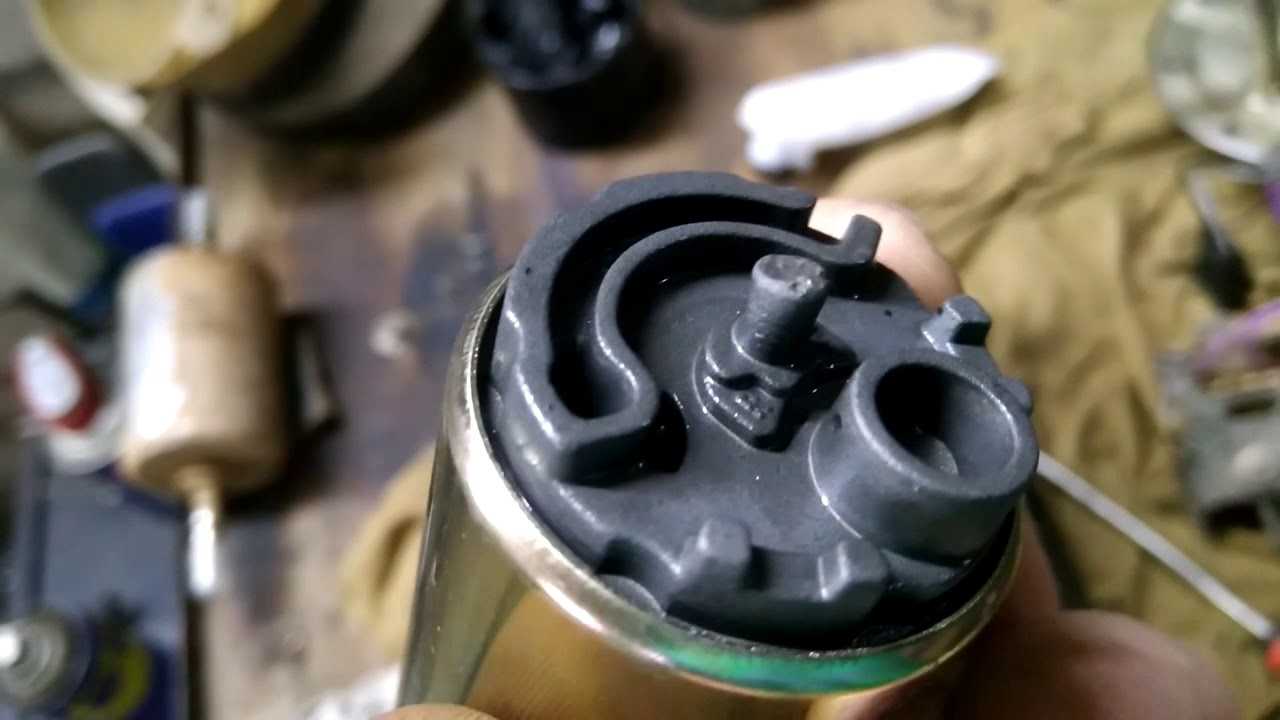

Ремонт электрического бензонасоса

Электрический бензонасос оснащен неразборным корпусом, и при его поломке производят замену изделия на новое. Без специальных навыков, оборудования и запасных частей его вскрытие и ремонт невозможен. Но некоторые мастерские берутся за подобную работу, цена которой ниже, чем покупка нового насоса. Основные поломки устройства следующие:

1. Поломка щеток и коллектора двигателя. Ремонт предусматривает их замену на новые.
2. Поломка пластмассовой муфты, соединяющей ротор и вал якоря двигателя. Муфта меняется на новую.
3. Поломка якоря. Ремонт предусматривает перемотку данной детали.

Описанные действия позволяют устранить неисправность бензонасоса на всех моделях ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Приора, Калина, Гранта, Веста и большинства иномарок.

Отсутствует плюс

Основными причинами отсутствия плюса могут быть такие, как:

• Неисправность предохранителя или реле. Как проверить, было описано выше. При выходе из строя этих деталей достаточно просто заменить их;
• Окислены или повреждены контакты. Увидеть это можно невооружённым глазом. После очистки от загрязнений, топливный насос должен заработать;
• Обрыв проводки. Необходимо найти место обрыва и устранить его;
• Блок управления двигателем блокирует бензонасос. Могут присутствовать различные ошибки на бортовом компьютере или при диагностике сканером, а также иные симптомы некорректной работы;
• Неправильно работает автосигнализация блокирует насос.

Большинство неполадок легко обнаружить и устранить самостоятельно. Но последние две требуют вмешательства грамотного автоэлектрика. Ремонт своими руками лишь усугубит проблему.

Источник

Пластинчатые гидромашины двойного или двукратного действия

Основная особенность шиберного насоса двукратного действия состоит в том, что его статор в поперечном разрезе имеет овальную форму. Двигаясь по внутренней поверхности такого статора, каждый шибер ротора совершает два такта за один оборот вала. Работает пластинчатый насос двукратного действия по следующему алгоритму.

• Временные рабочие камеры (транспортируемая среда закачивается в них и затем вытесняется в нагнетательную магистраль) формируются такими элементами, как внешняя поверхность ротора, овальная внутренняя поверхность статора, две рядом расположенные пластины и боковые диски. При этом временные рабочие камеры наименьшего объема создаются в том месте внутренней полости шиберного насоса, где зазор между ротором и неподвижной частью двигателя минимальный.
• Высокая герметичность временных рабочих камер обеспечивается за счет того, что пластины, скользя своей торцевой частью по внутренней поверхности статора, плотно прижимаются к ней.
• После прохождения пластинами участка с минимальным зазором между ротором и статором объем временной рабочей камеры увеличивается. Это приводит к тому, что в ней резко снижается давление, а значит, создается область разрежения воздуха. При прохождении участка внутренней поверхности статора, где расположен боковой диск, прорези в котором соединены со всасывающей магистралью, происходит наполнение временной камеры перекачиваемой средой.
• Когда временная рабочая камера, уже наполненная перекачиваемой жидкостью, проходит следующий участок с минимальным зазором между ротором и статором, в ней увеличивается давление рабочей среды, что и способствует вытеснению последней в прорезь второго бокового диска, соединенную с нагнетательной магистралью.
• Таким образом, за счет овальной формы поперечного сечения статора весь вышеописанный процесс за один оборот вала ротора происходит два раза.

Принцип работы пластинчатого насоса двухкратного действия

На силу прижатия торцевой части рабочих пластин к внутренней поверхности статора при их скольжении по ней влияет давление перекачиваемой жидкости, оказываемое на заднюю поверхность таких элементов. Рассчитать усилие, с которым пластины в процессе скольжения прижимаются к внутренней поверхности статора, можно, если умножить давление жидкости, воздействующей на заднюю поверхность таких элементов, на площадь их торцевой части. При перекачивании под определенным давлением жидкостей, характеризующихся плохими смазывающими свойствами, могут возникать ситуации, когда между торцевой поверхностью пластин и внутренними стенками статора не будет формироваться тонкая пленка рабочей среды. Эксплуатация насоса пластинчатого типа в таких условиях способствует интенсивному износу его рабочих элементов.

Если пластинчатый насос планируется использовать для перекачивания жидкости, которая поступает к всасывающему патрубку под давлением, превышающим 150 бар, то для решения таких задач выбирают модели насосных устройств, конструкция которых укомплектована двойными пластинами. Перекачиваемая жидкость в таких случаях подается через отверстие в задней торцевой части шиберного насоса и поступает в пространство между спаренными пластинами, что и позволяет компенсировать слишком большое давление жидкости, оказываемое на рабочие лопатки.

Что делать, если он начинает жужжать, гудеть и перестаёт качать

Это ещё одна серьёзная проблема. Электричество к насосу подаётся, но нужное давление в топливной магистрали не нагнетается. Давление, при котором устройство может работать, должно составлять более трёх бар. Точные показатели зависят от марки транспортного средства.

Давление образуется в топливной рампе. Оно должно быть равно 300 кПа и больше. Для того чтобы его измерить, используют манометр. При этом нужно учитывать показатели нормы для конкретной машины. Возьмём для примера инжекторный ВАЗ. В тот момент, когда поворачивается ключ зажигания создаётся давление в 3 атмосферы, во время холостого хода — 2,5 атмосферы, во время нажатия на газ -2,5–3 атмосферы. Таким способом можно надёжно определять проблемы в работе регулятора давления топлива в рампе, проблему в работе топливного насоса, связанную с его поломкой или истечением срока службы. Также это поможет узнавать о загрязнении фильтров.

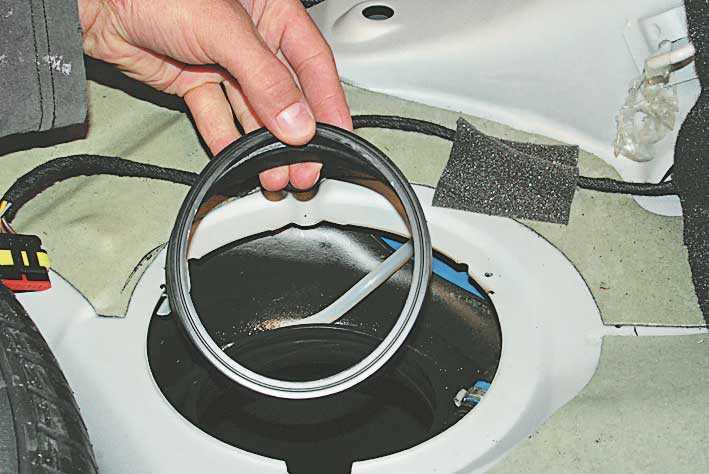

Замена прокладки под топливным насосом

Рекомендуется замена резиновых уплотнителей, в том числе прокладки насоса, находящейся под бензонасосом. Эта часть предназначена для одноразового использования, поэтому она не устанавливается повторно после снятия устройства.

Кольцо прокладка

Что делать, если сломан штуцер насоса? Требуется его срочный ремонт или замена новым. Зависит от специфики поломки, поломался ли штуцер на крышке модуля бензонасоса, на самом насосе или речь идет о штуцерах подачи-отдачи топлива. При серьезной проблеме, рекомендуется приобрести новый комплект вместе с крышкой, продающейся в автосервисе.

Это интересно: Типы моторных масел

Принцип работы электробензонасоса

Функциональная работа топливного насоса заключается в подаче топлива на форсунки. Для нормальной работы форсунок и создания необходимого давления подача бензина должна начинаться еще до запуска двигателя.

Включается электробензонасос специальным контроллером, при помощи реле. При повороте ключа зажигания в положение «стартер» или «зажигание» контроллер моментально запитывает реле включения бензонасоса, и в результате созданного давления топливо подается на форсунки.

Электробензонасос ВАЗ 2114

Если в течение нескольких секунд двигатель не начинает работать, контроллер выключает реле до следующей прокрутки двигателя. После прокрутки контроллер вновь включает реле, определив начало вращения по опорному сигналу датчика положения коленчатого вала.

Диагностика неисправностей электробензонасоса

Ресурс электрического топливного насоса на ВАЗ инжектор достаточно велик, но все имеет свой предел. Низкое качество топлива приводит в негодность в первую очередь нагнетательную часть узла.

Неисправленный топливный насос в автомобиле не дает ему работать на полную мощность, на холостом ходу работа двигателя также становится неустойчивой. Из-за нехватки топлива при попытке запуска двигатель начинает «чихать», заводится с трудом на несколько секунд или не заводится вовсе.

Еще один доступный способ — проверка с помощью манометра давления в топливной системе при включенном двигателе. Но при этом рекомендуется предварительно заменить топливный фильтр, во избежание искажения показаний прибора.

Уменьшение производительности также свидетельствует о неисправности насоса, это легко заметить при движении на 3 или 4 передаче. Если при нажатии на педаль акселератора автомобиль отреагирует провалами или вообще не отреагирует, вероятнее всего, топливный насос на ВАЗ 2114 вышел из строя.

Самостоятельная замена электробензонасоса

Топливный насос на ВАЗ инжектор, как правило, не подлежит ремонту, впрочем, как и большинство топливных электробензонасосов.

Самостоятельная не представляет особого труда и не требует специального оборудования и инструментов. Понадобятся:

• крестообразная отвертка;
• трещетка с головой на 7 и 10;
• ключ на 17.

Замена агрегата производится в следующей последовательности:

1. Снимается заднее сиденье. Для этого удаляются две заглушки и с помощью трещетки с головкой на 10 открутить два болта. После снятия сиденья должна открыться прорезь в шумоизоляции в виде буквы П. Под ней расположена крышка бензонасоса.

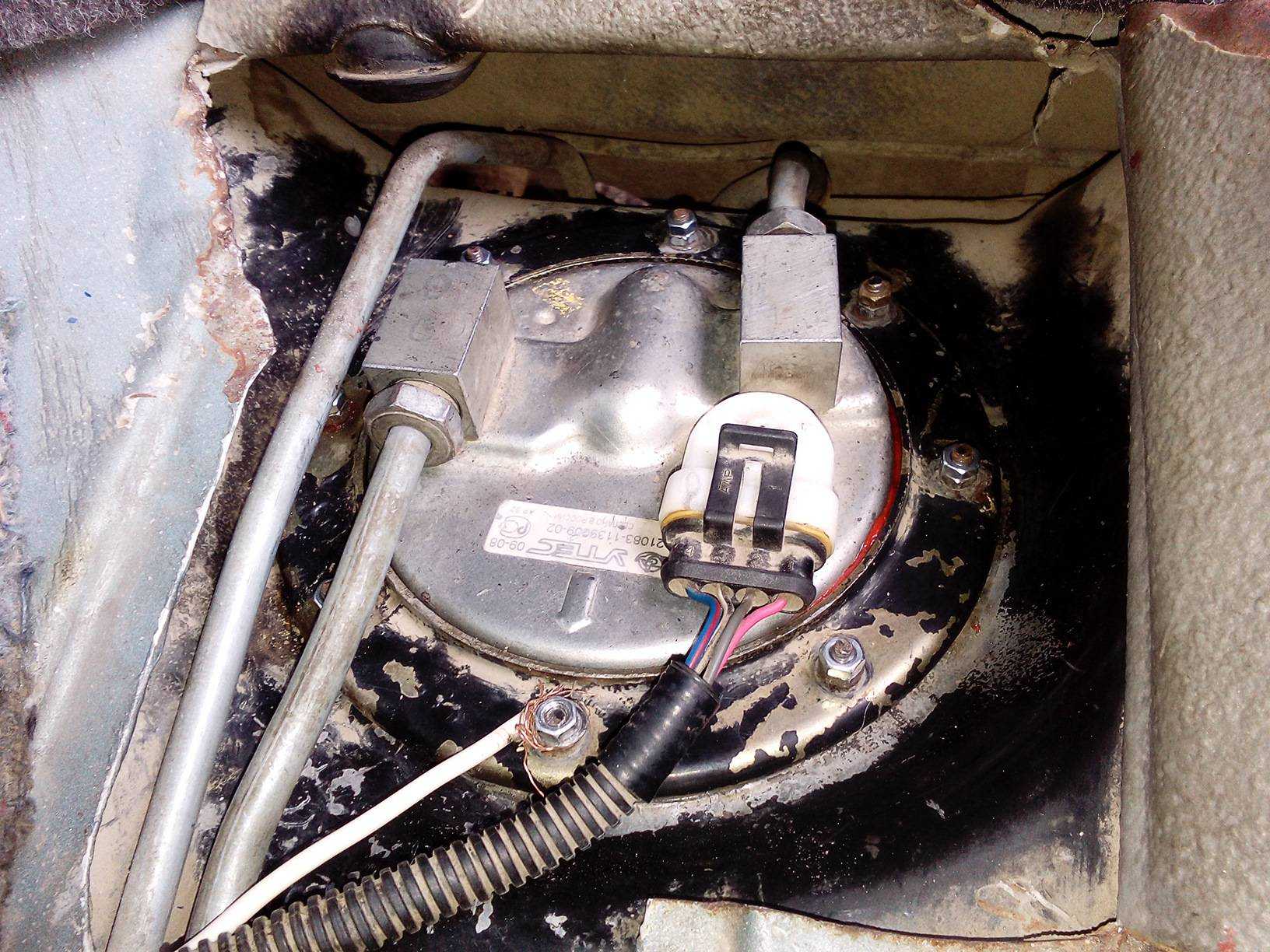

2. Крестообразной отверткой откручивается крышка, под ней становится видна верхняя часть модуля бензонасоса.
3. Отсоединяется жгут проводов подходящих к модулю.
4. Теперь необходимо сбросить давление в системе питания. Для этого двигатель автомобиля заводится и работает до тех пор, пока топливо из магистрали не выработается полностью, то есть, пока автомобиль не заглохнет.
5. Отключается аккумулятор.
6. Ключом на 17 поочередно отворачиваются трубки бензопровода.

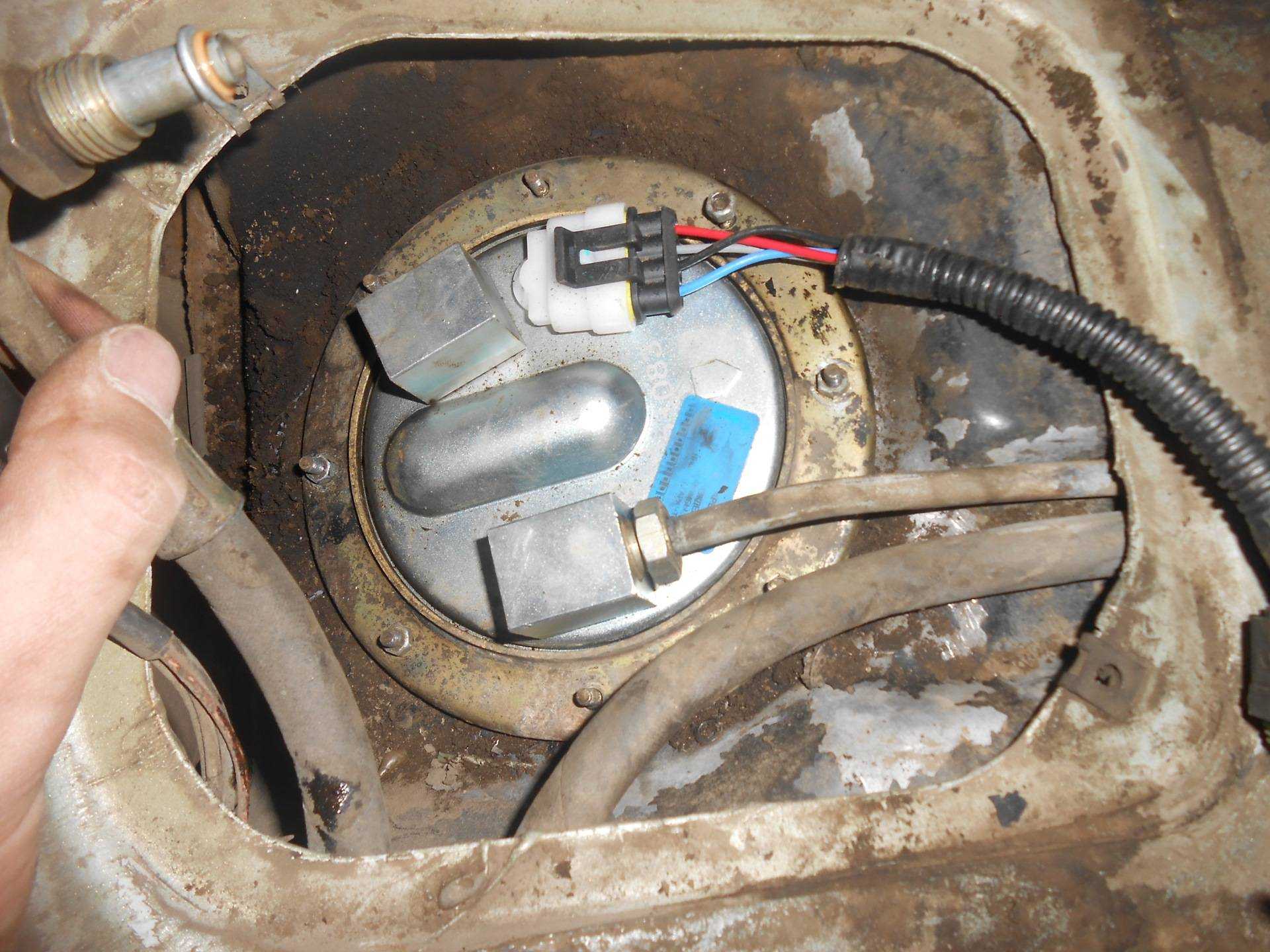

7. По периметру прижимного кольца откручивается 8 гаек. Для этого используется трещетка с головкой на 7. Прижимное кольцо снимается.

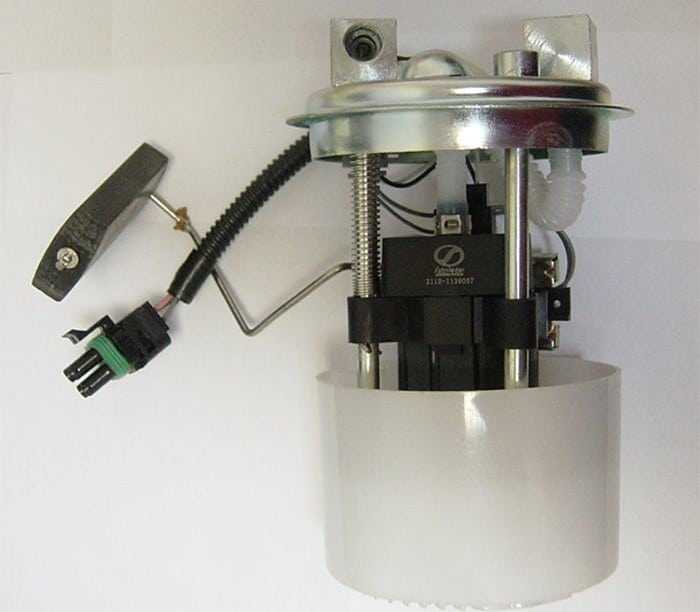

8. Модуль топливного бензонасоса аккуратно извлекается из бензобака.

После того как модуль бензонасоса извлечен, возможна либо его полная замена на новый, либо замена только самого электробензонасоса, но для этого потребуется разобрать топливный модуль.

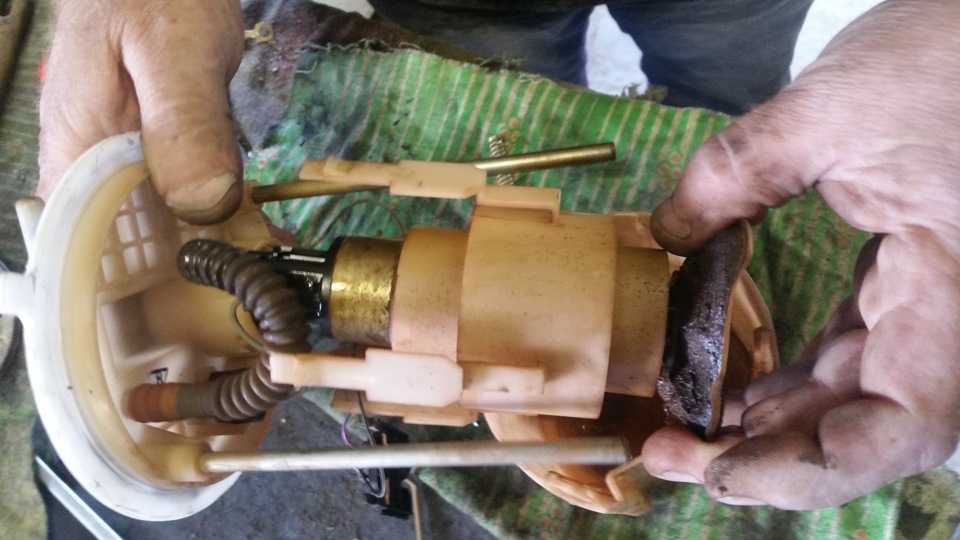

Разборка топливного модуля и извлечение электробензонасоса

1.  Колодка проводов отсоединяется от разъема крышки и бензонасоса, затем снимается датчик, указывающий уровень топлива. Для этого отжимаются два фиксатора и датчик перемещается по пазам в сторону крышки.
2. Сливная труба отделяется от корпуса, для этого нужно слегка поддеть ее отверткой. Затем четыре защелки корпуса поочередно отжимаются и крышка модуля снимается вместе с бензонасосом.

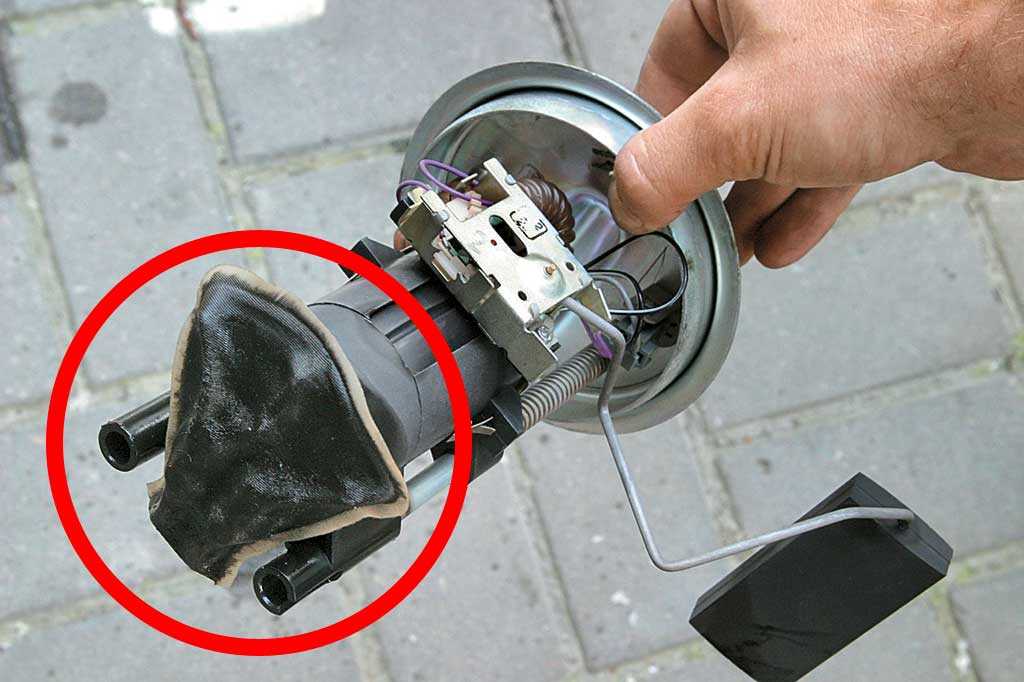

3. Сетчатый фильтр аккуратно поддевается отверткой и снимается.Из установочного отверстия вынимается стопорная шайба.
4. Пластиковая защелка отжимается отверткой и насос пальцем выталкивается из держателя.
5. С патрубка насоса снимается пластиковая гофрированная трубочка. Для облегчения снятия ее можно нагреть над паром.
6. Сборка топливного насоса производится в обратном порядке.

После установки следует подсоединить аккумулятор и ненадолго завести автомобиль, для проверки наличия течи бензина из соединений. Если течь отсутствует, значит, замена электробензонасоса в топливном модуле ВАЗ 2114 инжектор прошла успешно.
