Замена бензонасоса

Для доступа к бензонасосу Лада Калина, необходимо откинуть заднее сиденье, убрать утеплитель (при наличии), после чего приступить к демонтажу устройства.

Пошаговый порядок работ

Отключаем минусовую клемму с АКБ.

Открываем доступ к защитной крышке.

Поднимаем подушку заднего видения вверх

Затем откручиваем четыре болта с чёрной металлической крышки, расположенной под задним сиденьем.

Чтобы не потерять, складываем болты в одно место.

Когда болты выкручены, убираем крышку в сторону.

Под декоративной крышкой виден бензонасос и ПЫЛЬ!

При убранной крышке будет видна такая картина, где видна верхняя часть бензонасоса, а также штуцеры, которые подключены к нему.
Сейчас можно приступать к самому демонтажу, и первым делом отключаем провода питания

Для этого на колодке убираем пластиковый фиксатор и оттягиваем его в сторону.

Следующим шагом будет отключение штуцеров, для того чтобы их снять, необходимо одной рукой надавливать на металлический фиксатор, а другой рукой при помощи плоскогубцев оттягивать штуцеры в сторону.

Колодка отмечена красной , а штуцеры зелёной стрелкой.

Демонтируя второй наконечник обратите внимание, что его фиксатор выполнен из пластика зелёного цвета, и, чтобы штуцер ушёл с места фиксации, необходимо нажать на него, а второй рукой уже оттянуть сам наконечник в сторону.
Перед тем как приступать к извлечению бензонасоса, следует хорошенько всё очистить от пыли и грязи, чтобы предотвратить любое попадание частиц мусора в топливо.
Когда всё очищено, можно приступать к демонтажу стопорного кольца, которое крепит бензонасос к корпусу. Для выполнения этих манипуляций можно воспользоваться специальным съёмником, либо при помощи плоской отвёртки и молотка, выбить его против часовой стрелки из мест крепления

Работать молотком и отвёрткой следует аккуратно, дабы не повредить кольцо или корпус бензонасоса.

Наносить удары следует лишь по кольцу.

Затем, когда обойма кольца выскочила с посадочного места, можно её доставать.
Сейчас самое время приступить к снятию самого бензонасоса, для надо взять его за верхнюю часть, и тянуть вверх

При этом следует быть предельно аккуратным, дабы не погнуть конструкцию

Обратите внимание, что на бензонасосе установлен специальный поплавок, указывающий на количество топлива в бензобаке, и для того, чтобы не сбить его, бензонасос следует вынимать так, чтобы не задеть им за корпус топливного бака

Вот фото пример того, когда бензонасос успешно демонтирован.

Успешно демонтированный бензонасос.

Все работы по установке, следует выполнять в строгом обратно порядке, аналогичном порядку снятия.

Замена сетки бензонасоса

Сеточка бензонасоса вблизи

Когда бензонасос снят можно провести ревизию фильтрующей сетки. Это так называемый фильтр грубой очистки.  Для этого, надо разобрать бензонасос, и заменить фильтрующий элемент.

Слева новая, справа старая сеточки бензонасоса

Как выполнить демонтаж бензонасоса

Под задним сиденьем Калины-2 находится бензобак. Откиньте подушку сиденья вверх, а затем снимите разрезные части коврика, расположенные над люком. Для простоты понимания вопроса, приводим чертёж:

Скриншот каталога деталей ВАЗ-2192/94

Деталь под обозначением «3» – это люк, являющийся защитой насоса. Вначале люк нужно демонтировать, для чего выкручивают четыре самореза «1». Сам узел, именуемый как «модуль бензонасоса», крепится к баку прижимным кольцом «5»:

Каталог деталей ВАЗ-2192/94, бак топливный

Действия по демонтажу модуля «6» проиллюстрированы на фото:

Открутили саморезы, сняли люк Нужно отключить разъём проводов, отжимая фиксатор Снимаем оба шланга Выкручиваем кольцо

Любое из рассмотренных действий особой квалификации не требует:

1. Четыре самореза откручивают крестовой отвёрткой;
2. Проводной разъём отключают, отжав пластиковый фиксатор;
3. Сдавливая кнопки фиксаторов, с каждого штуцера снимают топливный шланг;
4. Поддев выступы на кольце плоской отвёрткой, его пытаются открутить.

Вытягивая модуль бензонасоса вверх, легко повредить датчик указателя уровня. Чтобы не допустить этого на практике, модуль наклоняют в сторону «от крестовины».

Вынимаем пластиковый модуль из бака

Надеемся, вопросов здесь возникнуть не может.

Рекомендуем почитать

Выполнять выше обозначенное действие следует для того, чтоб обнаружить неисправности при диагностике или ремонте топливной системы и конкретно в систе .

Функция датчика скорости (ДС) в транспортном средстве – передать электрические импульсы на контроллер, который, руководствуясь поступившими .

В других статьях уже было рассказано о том, как заменять фильтр тонкой очистки на автомобилях Lada Kalina.Сегодня эта процедура будет рассмотрена на .

Коротко вспомним, в чем же суть процесса, о котором дальше пойдет речь. Шумоизоляция – несколько мероприятий, целью которых является уменьшение .

Добро пожаловать! Сеточка бензонасоса – она же топливный фильтр грубой очистки, устанавливается она в самом бензонасосе и когда он сосёт бензин из бака в двигатель, этот бензин через эту сеточку проходит и очищается, потом же он попадает в топливные трубки и идёт дальше, где доходит до фильтра тонкой очистки и снова очищается, оба фильтра рекомендуется менять сразу, потому что при смене только лишь одного, фильтра тонкой очистки например, в фильтре грубой останется грязь, которая может лететь дальше и тем самым новый фильтр, загрязниться гораздо быстрее, чем это произойдёт, когда оба фильтра будут заменены одновременно.

Примечание! Для замены сеточки, времени нужно минимум, всего то бензонасос придётся вытащить и разобрать его чутка, примерно минут за 20-25 вы должны будете управиться, из инструментов будет нужно взять: Молоток и отвёртку, ну и конечно же про набор всех ключей которые есть в вашем арсенале не забудьте!

Где находится сетка бензонасоса? Она на нём самом расположена в самом низу, для наглядности возьмём фотографию самого топливного насоса (Это его второе название), она как вы видите приведена ниже, бензонасос состоит из таких частей как ДУТ – это Датчик Уровня Топлива, а так же в него входит регулятор давления топлива (Это только на двигателях с объёмом 1.6) и конечно же сам его корпус (Сразу предупредим, корпуса в бензонасосе два, корпус самого насоса и корпус всего модуля целиком), чтобы добраться до сеточки, корпус модуля с бензонасоса снять нужно будет и когда бензонасос с корпусом в руках у вас окажется, а корпус модуля будет убран в сторонку, перед вашими глазами окажется сеточка, которую время от времени и нужно менять, для наглядности на маленьком фото она стрелкой показана.

Когда нужно менять сетку бензонасоса? Когда она сильно засоряется, в топливной системе падает давление, машина начинает ехать плохо, появляются рывки и провалы, в начале они не явные, но поездив немного, они всё увеличиваются и увеличиваются, это говорит не только об одном, а может и бензонасос сам пришёл в негодность, но в начале проверку нужно начинать с топливного фильтра тонкой очистки и с сеточки, для этого снять их будет нужно и если сеточка сильно загрязнена, то её придётся заменить на новую, фильтр тонкой очистки так уже не проверишь, его нужно будет перевернуть и посмотреть какой бензин из него выльется, если весь грязный, то фильтр тоже подлежит замене и всегда учитывайте тот факт, что при сильной засорённости фильтров (И сеточки это тоже касается) бензонасос начинает работать на износ и через короткое время, он может прийти в негодность (Он шуметь кстати ещё начинает, при сильной засорённости обоих фильтров, поэтому менять их своевременно не забывайте, а именно с нашим бензином, раз в 15-20 тыс. км., будет нормально, хотя завод каждые 30 тыс. км., рекомендуем, но это уже как говорится, решать только вам).

Примечание! Вообще не залезая в топливную систему, можно при помощи манометра определить что же именно пришло в негодность, как это сделать, читайте в статье: «Проверка манометром давления в топливной системе на ВАЗ»!

Топливный насос Лада Калина: как заменить

Погружной топливный насос «Лада-Калина», как и в других автомобилях необходим для подачи бензина в камеру сгорания ДВС. Насос активируется сразу при включении зажигания и поддерживает рабочее давление до тех пор, пока автомобиль не заглушат или не закончится топливо.Бензонасос является частью модуля, в состав которого входят регулятор давления топлива, который изменяет параметры подачи, когда водитель работает педалью акселератора. Также в составе модуля есть датчик, который отправляет данные на приборную панель, на указатель уровня топлива. Помимо этого конструкция топливного фильтра предусматривает наличие мелкоячеистой сеточки для грубой очистки топлива.

Производителем заявлен ресурс топливного насоса на Lada Kalina в 160 тысяч километров. Самая распространенная модель агрегата — погружной роторный бензонасос марки «Бош». В онлайн-магазинах такой доступен приблизительно за 2500 рублей.

Признаки неисправностей

Есть несколько признаков, по которым можно определить, что не работает топливный насос «Калина»:

• автомобиль не заводится или практически сразу же глохнет;
• «Калина» при движении дергается;
• автомобиль не развивает максимальных оборотов;
• посторонние шумы или скрежет, доносящиеся из топливного бака.

Схожие симптомы наблюдаются также при засорении топливного фильтра. Поэтому перед тем как снять топливный насос на калине, сперва замените фильтрующий элемент. Если «симптомы» не исчезнут — ремонтируйте или меняйте топливный модуль.

Распространенные неисправности бензонасоса на «Калине»:

Описанные выше виды неисправностей требуют замены бензонасоса. Единственный тип работ доступный автовладельцу — чистка фильтрующей сеточки.

Замена топливного насоса Калина

Перед заменой ознакомьтесь с эксплуатационным руководством, чтобы изучить расположение элемента топливной системы, специфику примыкающих топливных магистралей и виды крепежа

При работе важно следовать изложенному алгоритму, чтобы не нарушить функционирование системы подачи топлива. Повреждение топливопровода или неправильная сборка топливного модуля могут повлечь порчу мотора и даже возгорание автомобиля. Для проведения работ автовладельцу потребуются:

Для проведения работ автовладельцу потребуются:

• пассатижи;
• молоток;
• отвертки под плоский и крестовый шлиц.

Последовательность замены бензонасоса Lada Kalina

До начала работ нужно «обесточить» «Калину», скинув клеммы аккумулятора. Ремонтные процедуры должны проводиться вдали от огня и мест, где возможно высекание искры.

1. Демонтируем заднее сиденье и обшивку пола;
2. Под сиденьем расположена крышка топливного бака, закрепленная 4-мя «крестовыми» болтами. Откручиваем;
3. Теперь у автовладельца есть доступ к верхней крышке бензонасоса;
4. Теперь требуется «отцепить» от насоса все штекеры и штуцеры. Для удаления штекера питания нужно отжать фиксатор вверх, а штекер потянуть в сторону. Сам штекер питания находится с левой стороны крышки бензонасоса;
5. Для извлечения штуцеров необходимо пользоваться пассатижами. Стопорный фиксатор отжимается рукой, после чего сам штуцер вынимается пассатижами. Главное не перепутать штуцеры: на верхнем фиксатор зеленого цвета, на нижнем — металлического;
6. После демонтажа штуцеров максимально очищаем крышку бензонасоса — грязь не попадет в бензобак;
7. Демонтаж фиксирующего кольца крышки бензонасоса: берем плоскую отвертку, приставляем к контуру кольца и несильно простукиваем молотком так, чтобы кольцо двигалось по часовой стрелке. Фиксатор должен выскочить — крышка будет доступна;
8. Открываем крышку, аккуратно тянем насос вверх, чтобы не повредить примыкающие элементы. Дополнительно смотрим, чтобы в бак не попал песок;
9. Берем новый насос, аккуратно погружаем в технологическое отверстие. Крепим крышку. Далее сборка осуществляется в обратном порядке.

После ремонта нужно завести «Калину», проехать несколько минут. Во время работы необходимо проконтролировать работу ДВС в разных диапазонах оборотов, на холостом ходу; также требуется быть внимательным к различным шумам в топливном баке.

«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

Компоненты топливной системы автомобиля Лада Калина

Рис.5. Дроссельный узел топливной системы Лада Калина

1 — сектор привода дроссельной заслонки; 2, 4 — штуцеры для соединения с системой охлаждения двигателя; 3 — штуцер подвода картерных газов; 5 — датчик положения дроссельной заслонки; б регулятор холостого хода; 7 — штуцер для соединения с адсорбером; 8 — дроссельная заслонка; 9 — патрубок корпуса дроссельной заслонки

Система питания Лада Калина состоит из топливного бака, топливного модуля, топливного фильтра, топливной рампы с форсунками, воздушного фильтра, топливопроводов, воздуховодов, дроссельного узла, впускного модуля, а также системы улавливания паров бензина.

Воздух, поступающий в цилиндры двигателя, очищается от пыли воздушным фильтром. Воздушный фильтр установлен в моторном отсеке на трех резиновых опорах. Фильтрующий элемент фильтра — сменный, выполнен из специальной бумаги.

Чтобы исключить подсос загрязненного воздуха во впускной тракт, вверху элемента имеется уплотнительная окантовка. Для замены фильтрующего элемента, крышка фильтра выполнена съемной. Очищенный воздух через датчик массового расхода воздуха по воздуховоду проходит к дроссельной заслонке.

Дроссельная заслонка регулирует количество воздуха, поступающего в цилиндры двигателя Лада Калина. Привод заслонки от педали «газа» — тросовый. Заслонка вращается на оси в корпусе (патрубке).

Корпус дроссельной заслонки закреплен на фланце впускного модуля на шпильках. В корпусе выполнен канал для охлаждающей жидкости. Резиновыми шлангами канал связан с системой охлаждения.

Циркуляция охлаждающей жидкости через корпус дроссельной заслонки предотвращает обмерзание внутренних воздушных полостей корпуса зимой. В корпусе установлены штуцеры для соединения с адсорбером и системой вентиляции картера двигателя Лада Калина.

Корпус дроссельной заслонки с установленными на него датчиком положения дроссельной заслонки и регулятором холостого хода, образуют дроссельный узел.

Запас топлива хранится в баке емкостью 50 л. Топливный бак — стальной, сварен из двух штампованных частей. Бак подвешен к днищу автомобиля на двух стальных хомутах.

Заливная горловина топливного бака выведена на правый борт автомобиля Лада Калина и закрыта пробкой. Топливо из бака подается электрическим топливным насосом (бензонасосом) погружного типа.

Бензонасос установлен в топливный бак. Для доступа к насосу в днище автомобиля под подушками заднего сиденья выполнен люк с крышкой.

На входном патрубке топливного насоса Лада Калина установлен сетчатый фильтр, задерживающий небольшие твердые частички мусора, попавшие в топливный бак вместе с бензином.

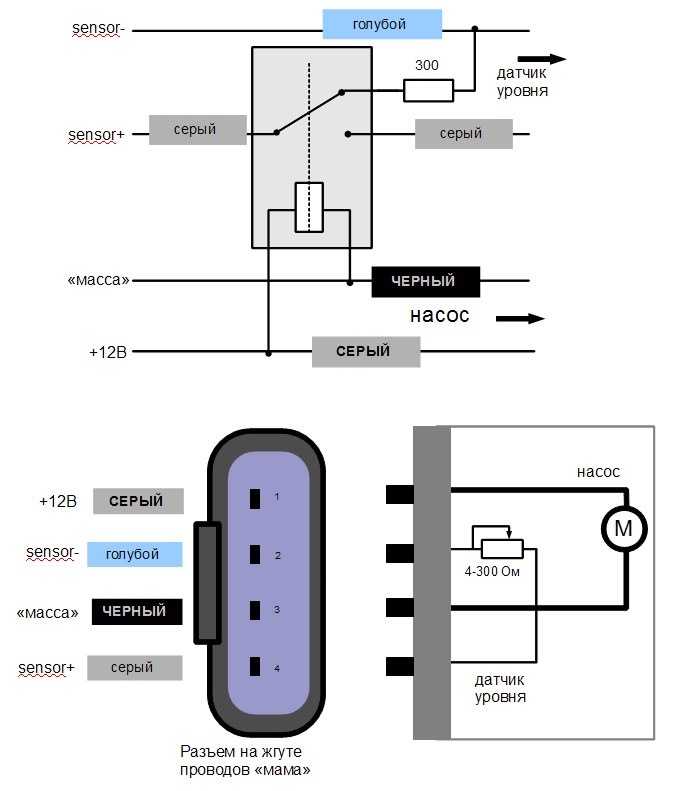

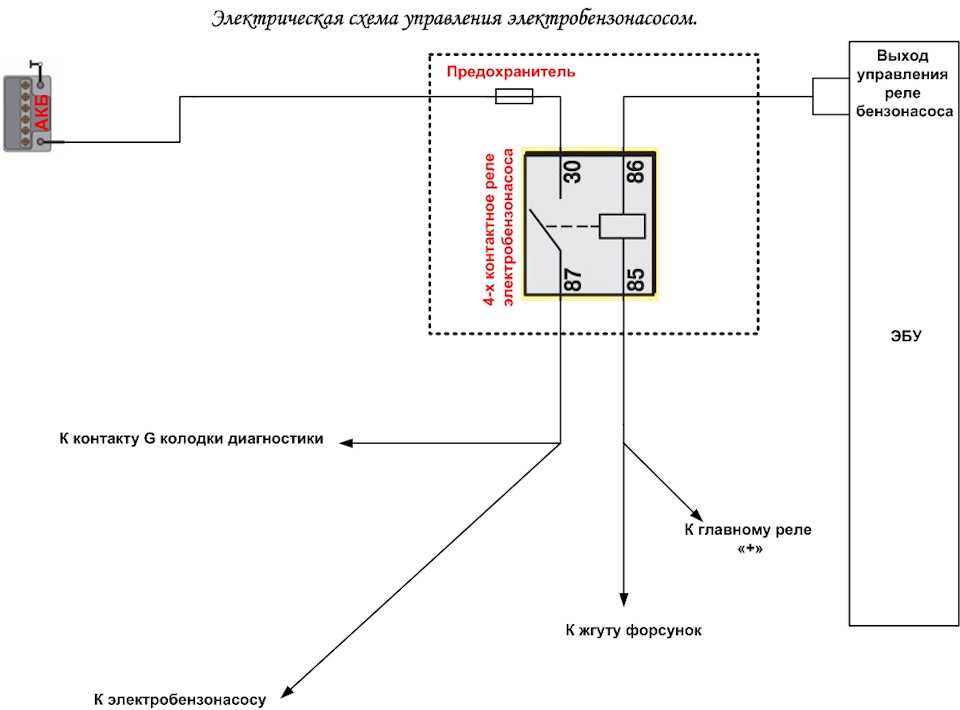

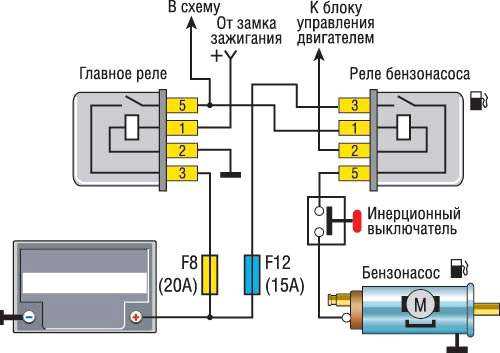

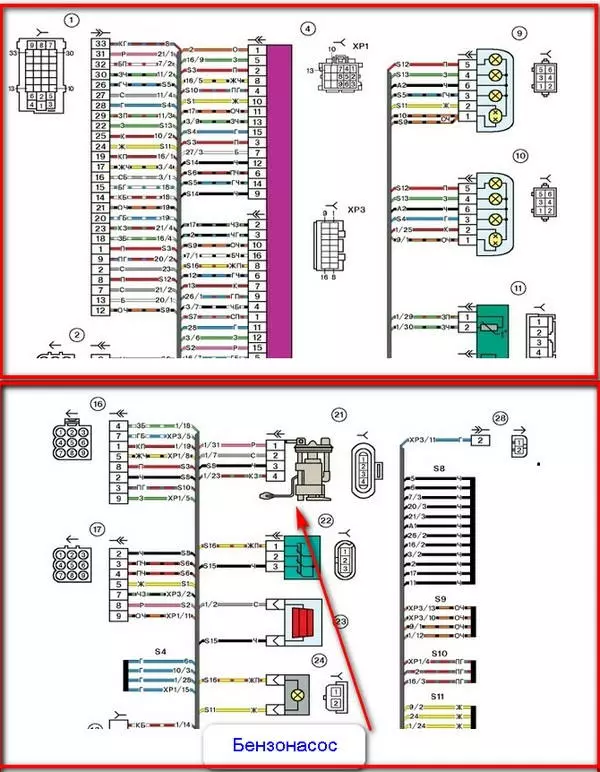

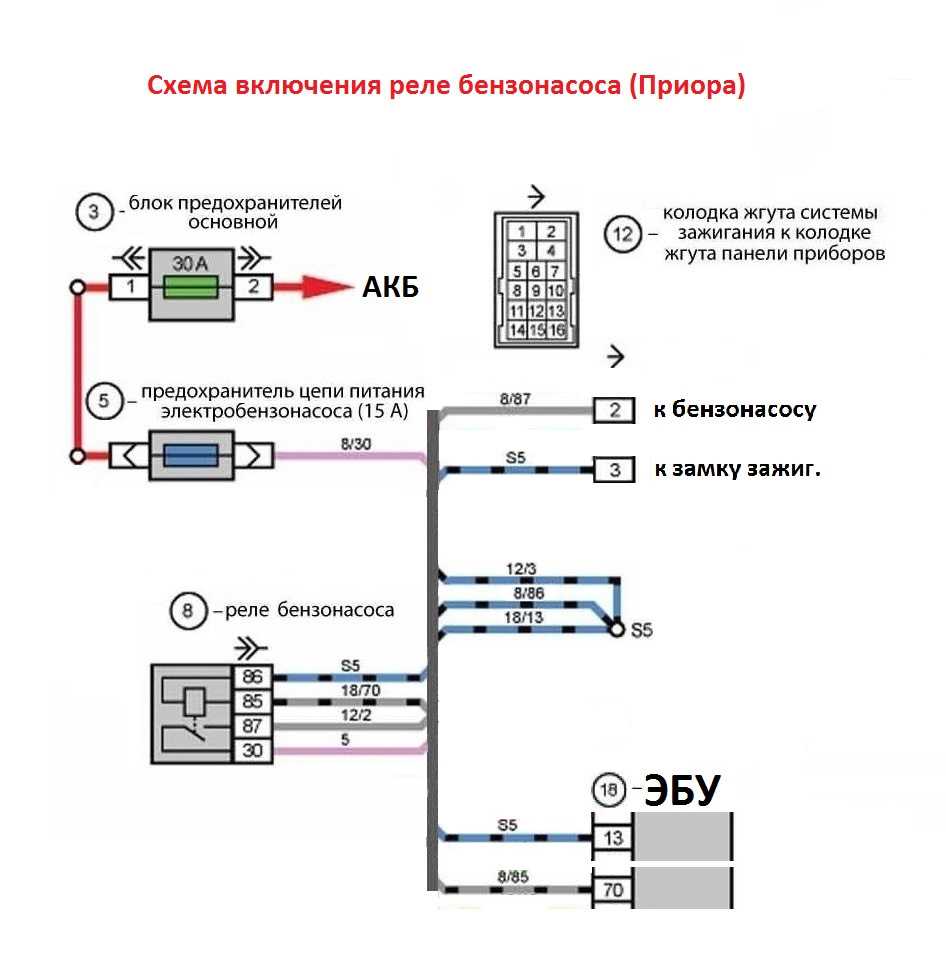

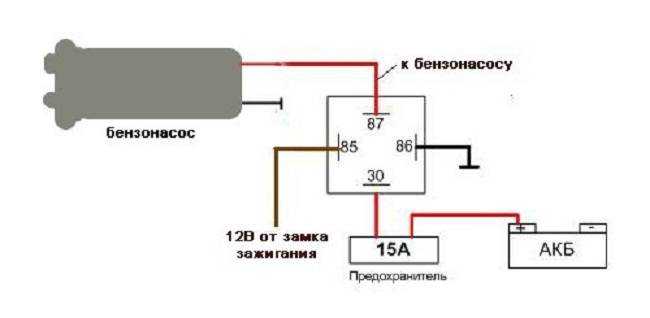

На бензонасос подается напряжение по команде ЭБУ при включении зажигания. Если при этом не будет сделана попытка запуска двигателя, то через 2—3 с ЭБУ выключит топливный насос.

От насоса по гофрированной трубке топливного модуля бензин поступает в топливопровод и далее в топливный фильтр, где топливо подвергается более тщательной очистке.

Рис.6. Бензонасос Лада Калина

1 — выступ для крепления сетчатого фильтра; 2 – топливозаборный патрубок для подсоединения сетчатого фильтра; 3 — корпус; 4 — колодка электрического разъема; 5 — выходной (нагнетающий) патрубок для соединения с крышкой топливного модуля гофрированной трубкой

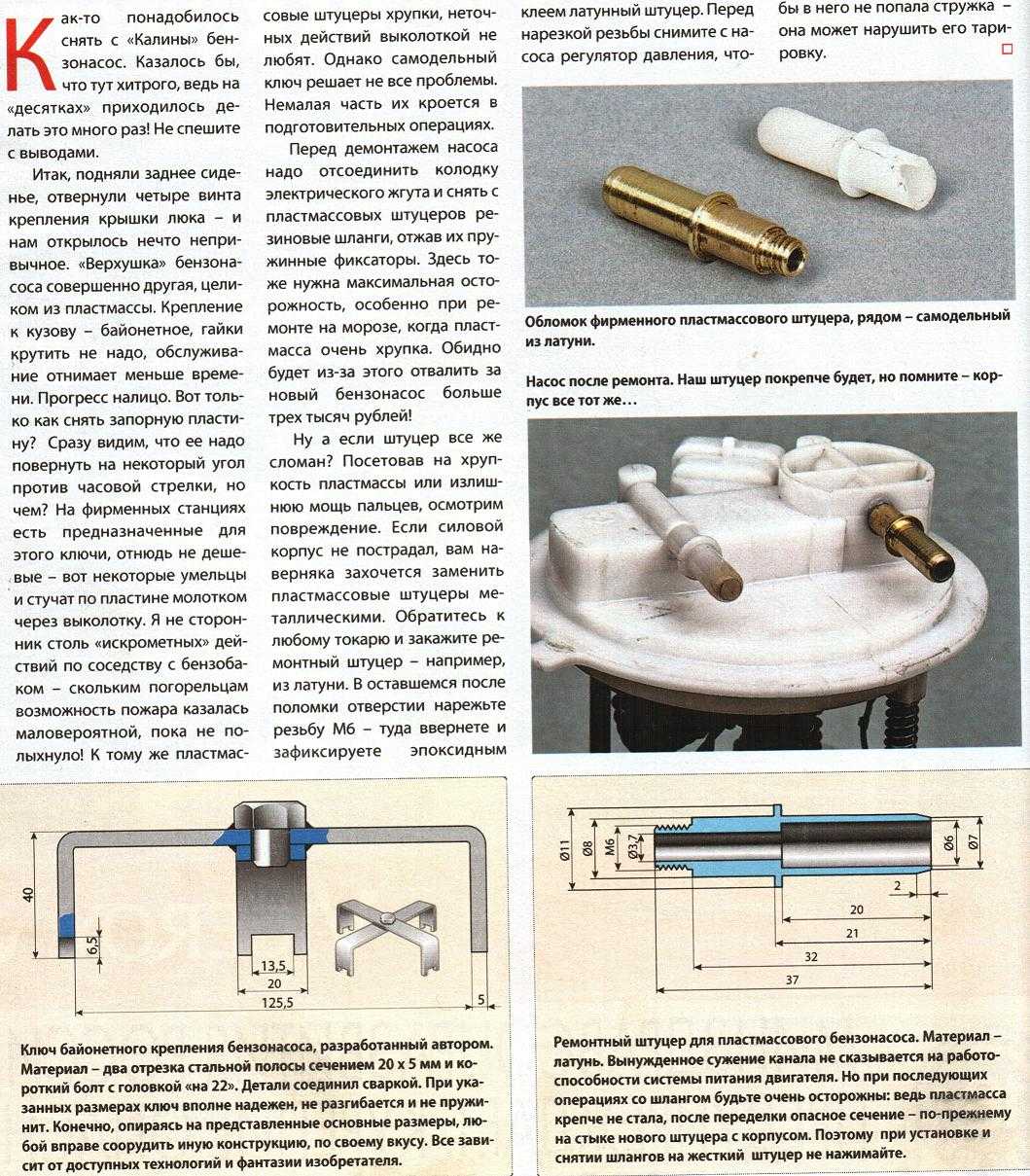

Замена бензонасоса Лада Калина

Операция по замене топливного насоса требует опыта и аккуратности (можно повредить элементы топливного модуля), поэтому в случае неисправности топливного насоса рекомендуется заменить топливный модуль в сборе.

Работы по замене бензонасоса Лада Калина:

– Снимаем топливный модуль

– Вынимаем насос из заборной камеры топливного модуля.

– Сетчатый фильтр удерживается стопорной пружинной шайбой на цилиндрическом выступе топливного насоса.

– Снимаем сетчатый фильтр с патрубка электробензонасоса. При этом помогаем шлицевой отверткой с тонким лезвием, аккуратно смещая стопорную шайбу по приливу насоса.

Замена клапана продувки адсорбера на Калине

Если проверка показала, что неисправен Evap-Solenoid, деталь необходимо заменить (каталожный номер – 11181164200). Ремонтировать устройство не имеет никакого смысла:

• цена клапана находится в пределах 400-800 рублей;
• купить устройство можно практически в любом магазине, торгующем запчастями ВАЗ;
• меняется КПА очень легко и просто.

Но прежде чем производить замену, не лишним будет проверить цепь управления, достаточно часто клапан не работает из-за обрыва проводов, идущих к нему. Для выполнения работ не потребуется ни ямы, ни подъемника, а сама процедура займет не более одного-двух часов, даже если операцию производит неопытный работник без слесарных навыков.

Меняем клапан следующим образом:

• выключаем зажигание, поднимаем капот;
• находим Evap-Soleno />
• клапан вместе с трубкой демонтируем, на этом разборка практически закончена.

Замену клапана продувки можно было бы считать совсем простым занятием, если бы не одно «но» – снять пластиковую трубку с КПА, не повредив, очень непросто, а в комплекте с новым клапаном она не идет. Здесь есть два варианта:

попытаться осторожно нагреть соединение феном и сдернуть патрубок;
разрезать трубку в соединениях, а взамен ее купить обыкновенный топливный шланг диаметром 8 мм и два хомута.

Отмерив нужную длину шланга, обрезаем его, соединяем с клапаном и разъемом, получаем примерно такую конструкцию, как на рисунке ниже.

Устанавливаем все на места, запускаем двигатель, испытываем машину на ходу.

Замена сеточки бензонасоса на Калине

Устойчивую, надежную, бесперебойную работу мотора Лады Калина обеспечивает комплекс систем, наиболее значимой из которых является топливная система. Она включает в себя множество механизмов, действующих слаженно, взаимодополняющих друг друга, поэтому, когда из рабочего строя выходит даже самая малейшая деталь, это негативным образом сказывается на работе всей топливной системы. Сегодня мы поговорим о том, как заменить сеточку бензонасоса на Калину, а также раскроем наиболее важные вопросы, касающиеся бензонасоса. Итак, поехали.

Что такое бензонасос

Бензонасос является ключевой составной частью системы питания, в его рабочую задачу входит бесперебойная, своевременная подача горючего в систему. В каждой модели конструкция и местонахождение бензонасоса уникальны, у Лады Калины, это устройство расположено в противоположной стороне от силового агрегата.

С одной стороны, такое расположение позволяет выиграть в технических возможностях машины, но с другой, требуется более мощная работа устройства, нежели у моделей, в которых бензонасос расположен ближе к двигателю.

Для того, чтобы бензонасос у Калины справлялся со своей работой, он представлен в электрическом варианте. Его преимуществами является:

• простота конструкции;
• хорошая подача горючего;
• безопасность.

Но, как того стоило ожидать, электрика у Калины пока что не является сильным местом, она часто выходит из строя, что является главным минусом.

Кроме того, в число недостатков бензонасоса Лады Калины входит повышенный уровень шума, чувствительность к качеству бензина, а также тот факт, что он нуждается в охлаждении.

Вопрос с качественным бензином в нашей стране, к большому сожалению, до сих пор остается не решенным, это является одной из причин, почему топливная система Лады Калины выходит из строя.

Забиваются фильтры, что нарушает работу всего механизма и в итоге, приводит к отказу насоса.

Вот почему фильтры, или, как их еще называют, сеточки, необходимо регулярно менять.

Об этом мы и поговорим, но прежде, давайте разберемся, а какие же бывают неисправности у бензонасоса Калины?

Виды неисправностей:

• Одной из наиболее частых неисправностей насоса является быстрое снижение давления после того, как запускается мотор. Этот факт говорит о серьезных нарушениях, которые могут быть спровоцированы либо дефектом клапана, либо поломкой регулятора уровня давления, вполне возможно, что забились и форсунки. Резкое падение давление приводит к проблемам в запуске двигателя, что, если не исправить поломку, и вовсе может привести к выходу двигателя из рабочего строя.
• Случается и так, что двигатель теряет в мощности, или вовсе, движок не заводится, хоть на холодную, хоть на горячую. Все это случается в случае, когда рвется мембрана или пружина, изнашивается шток или происходит засорение фильтров, причем, последнее происходит чаще, чем что-либо другое.
• В любом случае, обнаружив, что с топливной системой что-то не так, следует прежде всего проверить состояние фильтров, потому что они, из-за некачественного бензина, засоряются довольно быстро, и, лучше менять их своевременно, не дожидаясь проблем. Теперь о том, как самостоятельно поменять сеточку от насоса.

Меняем сеточку своими руками

Итак, сеточка расположенная в бензонасосе, вынуждена постоянно контатировать с пылью и грязью, ведь сам насос находится между креслами, и на его корпус постоянно оседает пыль.

Вот почему опытные автомобилисты не ленятся время от времени протирать влажной тряпочкой корпус насоса, чтобы избежать несвоевременного засорения системы.

Автомобилисты советуют проводить такую работу каждые 45 000 – 50 000 км. пробега, это как раз то время, за которое сеточка Калины изнашивается. Конечно, эта работа относится к разряду пыльных, но, в принципе, она не так сложна, как кажется, ее вполне можно выполнять в одиночку, за полчаса – час.

Проверка давления в системе питания двигателя

Давление в системе питания двигате­ля можно проверить обычным мано­метром (например от шинного насо­са). Работу проводим на холодном двигателе. Сбрасываем давление в системе питания (см. «Замена топ­ливного фильтра»). На резьбо­вой штуцер манометра надеваем маслобензостойкий армированный шланг (с внутренним диаметром 12 мм) и закрепляем его хомутом С правой стороны двигателя (по ходу движения автомобиля).

. отворачиваем пластмассовый колпачок штуцера на топливной рампе (для наглядности пласт­массовый экран двигателя снят).

Колпачком колесного вентиля выворачиваем золотник из шту­цера топливной рампы.

Вынимаем золотник из топливной рампы.

На штуцер рампы надеваем шланг манометра и закрепляем его хо­мутом. При выключенном зажигании в тече­ние 3-5 с помощью провода подаем на контакт «11» диагностического разъема питание «+» 12 В от аккуму­ляторной батареи. При этом должен включиться электробензонасос. Его работу можно проконтролировать на слух. В течение 10 с измеряем давление топлива, которое должно быть равным 3,6-4,0 бар. После выключения насоса давление может незначительно снизиться и затем стабилизироваться на некоторое время. Если давление в системе больше 4,0 бар — неисправен регу­лятор давления топлива. Пониженное давление (ниже 3,6 бар) в системе питания может быть вызва­но засоренностью топливного фильтра или сетчатого фильтра топливно­го модуля, а также неисправностью электробензонасоса и регулятора да­вления топлива. Для проверки топливного фильтра на загрязнение его необходимо снять (см. «Замена топливного фильтра»), слить из него ос­татки топлива и через отрезок шланга продуть (можно ртом). Со­противление проходу воздуха при продувке должно быть незначи­тельным. В противном случае заме­няем топливный фильтр новым, ко­торый рекомендуем всегда иметь в запасе. Проверку состояния сетчатого филь­тра топливного модуля проводим после демонтажа модуля (см. «Снятие и разборка топ­ливного модуля»). В случае сильного загрязнения сетчатого фильтра очищаем и про­мываем его. Для проверки исправности регулято­ра давления топлива (при низком давлении) следует подключить шланг с манометром непосредственно к вы­ходному штуцеру топливного модуля Подаем питание на электробензона­сос как указано выше. Если давление топлива будет 3,6 бар или выше, зна­чит регулятор сбрасывает давление топлива слишком интенсивно. Такой регулятор неисправен и подлежит за­мене (см. «Снятие и разборка топ­ливного модуля»). Если давление топлива в системе пи­тания двигателя низкое и продолжа­ет падать после выключения элек­тробензонасоса, то причиной этого может быть негерметичность соеди­нений топливного модуля, неисправ­ность насоса, а также негерметич­ность форсунок. Для поиска причины неисправности вновь включаем электробензонасос на 10 с (подведя питание к контакту «11» диагностического разъема) и после его выключения полностью пережимаем резиновый шланг, подводящий топливо к топливной рампе. Если при этом давление ста­билизируется, то неисправен либо топливный модуль либо электро­бензонасос. Если же давление про­должает падать — негерметична одна или несколько форсунок. Не­герметичную форсунку, как прави­ло, можно определить по темному цвету ее распылителя, на котором присутствуют закоксовавшиеся ка­пли топлива. Проверка герметично­сти форсунок описана в разд. «Про­верка форсунок, снятие топливной рампы и форсунок».

Снятие и разборка топливного модуля Лада Гранта (ВАЗ 11183, 21116)

Работу выполняем для очистки сетчатого фильтра, замены датчика указателя уровня топлива, регулятора давления топлива или топливного насоса.

Сбрасываем давление в системе питания (см. «Замена топливного фильтра»).

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

В салоне автомобиля снимаем подушку заднего сиденья.

Отгибаем клапан шумоизоляции…

…и крестообразной отверткой отворачиваем четыре самореза крепления крышки лючка топливного модуля.

Снимаем крышку лючка.

Отжав фиксатор колодки жгута проводов…

…отсоединяем колодку от разъема топливного модуля.

Одновременно нажимая на два фиксатора наконечника трубки слива топлива (на нижний фиксатор нажимаем с помощью проволочного крючка)…

…отсоединяем наконечник трубки слива топлива от штуцера крышки топливного модуля.
Сжав два фиксатора (зеленого цвета) наконечника трубки подачи топлива к фильтру…

…отсоединяем наконечник от штуцера крышки модуля.

Раздвижными пассатижами (опираясь на выступы фланца топливного бака) сдвигаем за выступы прижимное кольцо крышки модуля.
Переставляя пассатижи, постепенно поворачиваем кольцо.

Снимаем прижимное кольцо.

Аккуратно, стараясь не повредить поплавок датчика указателя уровня топлива, вынимаем топливный модуль из бака.

Снимаем резиновую прокладку.
Закрываем тканью или картоном отверстие в топливном баке, чтобы в него не попали посторонние предметы.

Отсоединяем наконечник провода «массы» от вывода контактного кольца на корпусе регулятора давления топлива.

Поддеваем шлицевой отверткой…

…и вынимаем скобу крепления регулятора давления топлива.

Снимаем с корпуса регулятора контактное кольцо.

Пассатижами вынимаем регулятор давления топлива из гнезда крышки модуля.

Соединения регулятора уплотнены двумя резиновыми кольцами.

Шлицевой отверткой отжимаем фиксатор колодки проводов…

…и отсоединяем колодку проводов от разъема крышки.

Нажав шлицевой отверткой на фиксатор колодки проводов…

…отсоединяем колодку проводов от разъема топливного насоса.

Шлицевой отверткой отжимаем фиксатор датчика указателя уровня топлива…

…и сдвигаем датчик по пазам стакана модуля.

Снимаем датчик указателя уровня топлива в сборе с поплавком, проводами и колодками проводов.

Выдвигаем две направляющие стойки крышки модуля из пазов его стакана.

Снимаем пружину с направляющей стойки крышки модуля.

Отжимаем три фиксатора держателя топливного насоса…

…и вынимаем держатель с насосом из стакана.

Поддев шлицевой отверткой…

…снимаем сетчатый фильтр.

Вынимаем стопорную шайбу из щели корпуса сетчатого фильтра.

Отжав фиксатор…

…вынимаем топливный насос из держателя.

Бокорезами перекусываем хомут крепления гофрированной трубки подачи топлива.
Нагреваем гофрированную трубку (можно полить кипятком)…

…и снимаем трубку со штуцера насоса.

Шлицевой отверткой выталкиваем наконечник трубки слива топлива…

…из гнезда в стакане.

В стакане топливного модуля установлен клапан, препятствующий вытеканию топлива.
Сборку и установку топливного модуля проводим в обратной последовательности

При установке сетчатого фильтра обратите внимание на состояние его стопорной шайбы

Если стопорная шайба помята, ее необходимо выправить или заменить.
Хомут крепления гофрированной трубки подачи топлива к штуцеру насоса заменяем новым.

Перед установкой регулятора давления топлива наносим на его уплотнительные кольца тонкий слой моторного масла.

При установке топливного модуля в бак…

…стрелка 1 на крышке топливного модуля должна быть направлена назад (в сторону багажника). Стрелки 2 на приливах штуцеров крышки указывают направление движения топлива.
Наконечники топливных трубок надеваем на штуцеры крышки модуля до щелчков пружинных фиксаторов.

Подсоединив клемму провода к «минусовому» выводу аккумуляторной батареи, пускаем двигатель и проверяем герметичность соединений топливных трубок.

Видео по теме «lada Granta. Снятие и разборка топливного модуля»

Замена сетки бензонасоса на лада калина, приора , гранта, ваз 2110 … 15

Замена бензонасоса. Топливный Бензонасос. Приора, Ваз 2112, 2110, Гранта, 2109 -2115, Лада калина.

Замена топливного фильтра на Ладе Калине и Гранте
