Регулировка и ремонт рулевого редуктора — бортжурнал ГАЗ Газель 2003 года на DRIVE2

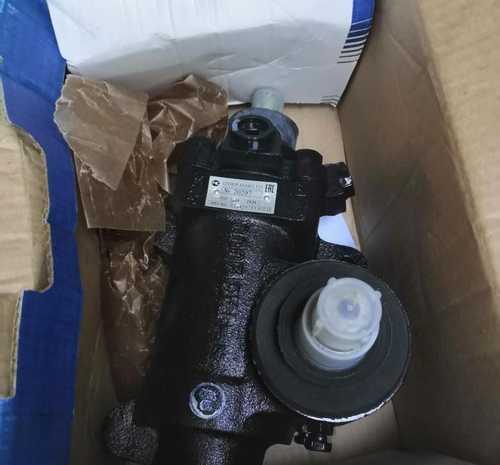

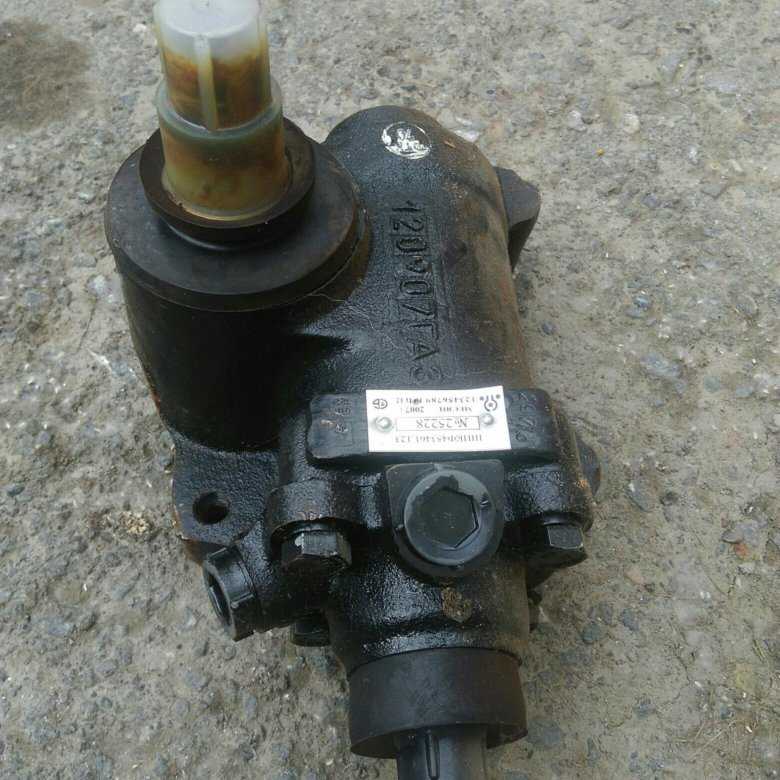

Давно собирался разобраться с регулировками рулевого редуктора. Началось все год назад с того, что на старом(скорее всего еще заводском) был довольно большой люфт, и чтобы не заморачиваться с ремонтом был куплен новый редуктор. Но нового хватило тысяч на 15, после чего опять появился люфт и что еще хуже — закусывание вала. Тогда при вскрытии нового обнаружили раковины в верхнем подшипнике, так как времени не было, то просто переставил крышку и червячный вал со старого редуктора в новый, люфт регулировал прокладками под крышку. Рулевое стало работать лучше, но через некоторое время после замены шкворней в балке из-за увеличенной нагрузки на редуктор, люфт появился опять(градусов 40-45) и машину постоянно приходилось ловить на дороге.Появилось свободное время, решил более подробно разобраться с регулировкой. Дефектовка выявила большой износ обоймы нижнего подшипника — заменили на новый.В редукторе регулируются два параметра — зазор в подшипниках червячного вала, и зазор червяк-сектор. Зазор в подшипниках вала регулируется дистанционными прокладками под крышкой, чем толще прокладка — тем больше зазор. Так как подшипники вала радиально-упорные, то зазор должен быть оптимальным. При малом зазоре подшипник зажат, при прокручивании вала ощущаются щелчки от перекатывания шариков, что приводит к износу обойм и сепаратора. При большом зазоре появляется осевой и радиальный люфт, что приводит к большому люфту при вращении вала. Имелось два комплекта прокладок разной толщины с двух редукторов, поэтому начинал с установки толстых, собирал и проверял люфт, постепенно уменьшая толщину, пока не пропали все люфты, но при этом вал легко вращался.Далее проверяем свободный ход при вращении червячного вала. Регулировка производится эксцентриковами втулками на валу сектора
Тут важно регулировать две стороны одновременно(у меня были насечки на втулках, указывающие минимальный зазор, и соответственно минимальный зазор будет в том положении, когда эта метка установлена в сторону червяка), тогда не будет перекоса сектора и его закусывания. Перед началом регулировки нужно извлечь стопорные кольца и пластиковые заглушки с нижней части корпуса и через отверсия пробоем ударить по кромке втулки(застопоренная от прокручивания)
Для регулировки нужен спец ключ, но можно обойтись молотком с зубилом. Люфт важно проверять в среднем положении сошки(рулевого колеса), так как с среднем положении люфт минимальный. Регулировкой добиваемся минимального люфта, и сошкой пробуем вращать редуктор. Должен довол но легко вращаться от руки, без закусываний во всех положениях. Люфт в пару градусов лучше оставить.После всех процедур и установки редуктора, руль стал вращаться намного легче, люфт практически не ощущается(это при условии отсутсвия люфтов в карданчиках).
Полный размер
Эксцентриковая втулка
Полный размер
Регулировочная прокладка
Полный размер
Вот так выжрало внутреннюю обойму подшипника
Полный размер
Трещины перегородок сепаратора подшипника
Как прокачать гидроусилитель руля на автомобиле
Гидроусилитель руля – это необходимое устройство любого грузового автомобиля, которое значительно облегчает управление. Если гидроусилитель неисправен, то любой поворот руля требует больших усилий. Вроде бы, маленький механизм, а как облегчает труд водителя.
Как прокачать гидроусилитель руля, а так же для чего он нужен, и описывается в данной статье.
ГУР: устройство и функции
Гидроусилитель руля – это гидравлическая система, входящая в состав рулевого механизма и облегчающая управление машиной.
Главные функции гидроусилителя руля:
ГУР включает в себя следующие системы и элементы:
Распространенные поломки гидроусилителя руля
Как прокачать гидроусилитель руля, расскажем ниже, а пока рассмотрим некоторые типичные неисправности и пути решения для системы ГРУ:
1. Нестабильное движение машины на трассе, требуется периодически выправлять направление следования автомобиля дополнительными движениями руля.
Вероятные причины и пути решения:
2. Нанесение вреда фильтру насоса, или же замусоривание: в гидросистему проник воздух, признаки этого факта: мутное масло и наличие пены в бачке. Для решения проблемы необходимо осуществить промывку и прокачку системы, затем поменять фильтр.
Прокачка ГУР на КАМАЗе
В этой части статьи пойдет речь о том, как прокачать гидроусилитель руля на КАМАЗе. Воздух, который остается в элементах гидросистемы после процедуры замены масла, может стать причиной неполной работы гидроусилителя руля. Для правильной прокачки системы требуется выполнить следующие действия:
Как прокачать гидроусилитель руля на «Газели», опишем ниже, а пока же рассмотрим процесс замены жидкости ГУР.
Меняем жидкость гидроусилителя руля
Жидкость в системе ГУР требуется менять при загрязнении, а так же после шестилетнего пользования машиной. Как же выполнить эту нехитрую процедуру?
Жидкость в гидроусилителе представляет собой масло типа PSF, предназначенное для ГУР.
Жидкость для гидроусилителя должна обладать следующими свойствами:
Как прокачать гидроусилитель руля на «Газели»
Прокачка системы ГУР на автомобиле «Газель» требуется в следующих случаях:
Порядок действий при избавлении системы от воздуха:
Вот такими нехитрыми процедурами вы продлите срок службы системы ГУР на своем автомобиле и будете долго наслаждаться комфортным вождением.
Признаки неисправностей
К признакам неисправности гидроусилителя руля относят множество факторов. Среди них попробую определить самые главные, которые часто встречаются. Выделяют два критерия, согласно которым можно разделить неисправности: неисправности насоса и редуктора ГУР.
Начнем с внешних проблем. Если удерживается руль и чувствуются толчки – это говорит о том, что слабо натянут приводной ремень
Если для поворота вправо или влево нужно прикладывать силу, то я советую обратить внимание на приводной ремень и осмотреть заправочной бачок (уровень жидкости и нет ли грязи). Возможно, причина в том, что мало оборотов холостого хода двигателя
Если недавно меняли ГУР, то проверьте, не завоздушили ли систему. Вернувшись к ситуации с поворотами, когда трудно повернуть в одну сторону руль, стоит посмотреть на масляный насос. Возможно, там скрывается неполадка. Вибрация чувствуется при плохом состоянии шин.
Если трудно или совсем легко поворачивать руль – нужно проверить электронное оборудование и спидометр. Не стоит забывать об уровне рабочей жидкости в бачке – если ее недостаточно, то система ГУР может перестать работать.
Если в машине шкив насоса отвинчивается без лишнего воздействия, то причина неисправности кроется в дефекте валов, на которых неправильно поставлен шкив. У меня, например, слышался свистящий звук – это свидетельствовало об ослаблении крепления шарниров руля. Возможно, что в гидроусилителе руля не полностью соприкасаются шланги с другими компонентами системы.
Если слышится шум в руле, тогда это очень плохой признак, поскольку трубки ГУР не надежно скреплены с кузовом, либо неверно поставлены наконечники рулевых тяг и ослабло само крепление.
Когда при езде ощущается трудоемкий возврат колес к плавному движению вперед (после) поворотов, тогда причина кроется в не плотном креплении руля с переключателем поворотов, в неточном выравнивании клапана контроля потоком, ослаблении рулевых тяг и шаровых шарниров.
Когда проворачивается руль – это свидетельствует о том, что гидроусилитель функционирует с недостаточным давлением в насосе, или заклинивает его клапан, который управляет потоком. Когда невозможно управлять автомобилем, а у меня был такой случай, я проверял систему управления на завоздушивание, потом колеса на износ или повреждение подшипников. Но, как оказалось, проблема скрывалась в ослаблении рулевых тяг и шаровых шарниров.
Если трудно парковать автомобиль (здесь не рассматривается неумение водителя), то причина может находится в дисфункции работы клапана управления потоком насоса ГУР или недостаточном давлении насоса.
Замена шлангов гидроусилителя
Сливаем масло из системы гидроусилителя, снимаем шланги с патрубков бачка (см. раздел «7.1.3. Обслуживание гидросистемой рулевого управления»).
Снимаем брызговик двигателя (см. раздел «9.1.1. Снятие и замена наружных деталей кузова»).
Ключом «на 22» отворачиваем болт-штуцер от гидроусилителя и снимаем сливной шланг (см. выше «Снятие рулевого механизма с гидроусилителем»).
Ключом «на 17» отворачиваем штуцер нагнетающего шланга.
Для наглядности все последующие операции показаны на снятом насосе гидроусилителя (см. раздел «7.1.5. Насос гидроусилителя»).
Устанавливаем новые шланги в обратной последовательности, после чего заливаем масло и прокачиваем гидросистему (см. раздел «7.1.3. Обслуживание гидросистемой рулевого управления»).
Профилактика — залог здоровья
Качественное масло для системы гидроусилителя, как целые пыльники для рулевой рейки, — маст хэв. Это не только рабочее тело, которое передает давление, — масло защищает от коррозии, смазывает, отводит тепло от металлических элементов системы.
Любое масло, даже самое крутое и дорогое, со временем теряет физические и химические свойства, потому что работает с высокими температурами, загрязняется и просто стареет. Когда оно в стотысячный раз циркулирует по своему маршруту, пользы от него уже маловато. Поэтому специалисты советуют менять масло ГУР:
- в условиях форс-мажора — если разгерметизировалась система;
- планово — каждые 45-60 тысяч километров или раз в 1-2 года, в зависимости от стиля вождения и условий эксплуатации.
Чтобы насос работал правильно и эффективно, не нужно ничего сверхъестественного — только внимание и уход:
следите за уровнем и качеством масла — заглядывайте в бачок хотя бы раз в 15 тысяч километров. Без масла металлические элементы банально изнашиваются механически — появляются заусенцы, задиры и царапины, уплотнители рассыхаются, и в конце-концов насос заклинит.

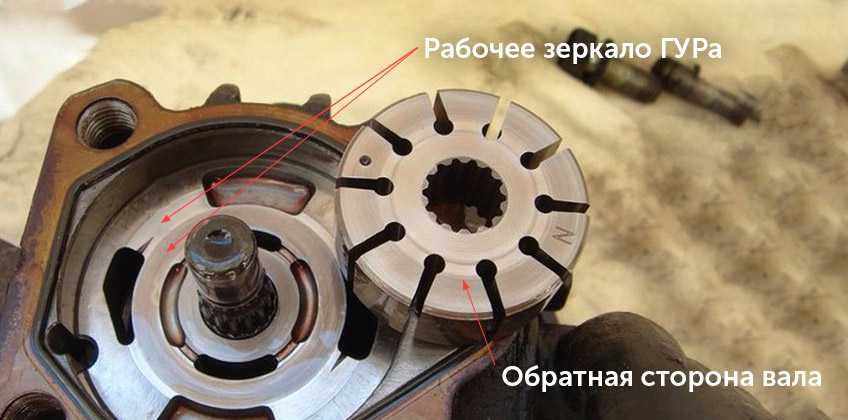

Изношенное рабочее зеркало насоса ГУР
- вовремя меняйте масло, заливайте жидкость для ГУР, которая строго соответствует по допускам, от проверенных производителей;
- если вы понимаете, что с насосом что-то не так, езжайте в специализированный автосервис. Не стоит заливать присадки, герметики и другие “ремонтные” жидкости.
Насос гидроусилителя руля, как и любой другой агрегат автомобиля, работает долго и исправно, если за ним правильно ухаживают. Не ленитесь проходить ТО, вовремя менять масло, используйте качественные комплектующие и доверяйте автомобиль только квалифицированным мастерам.

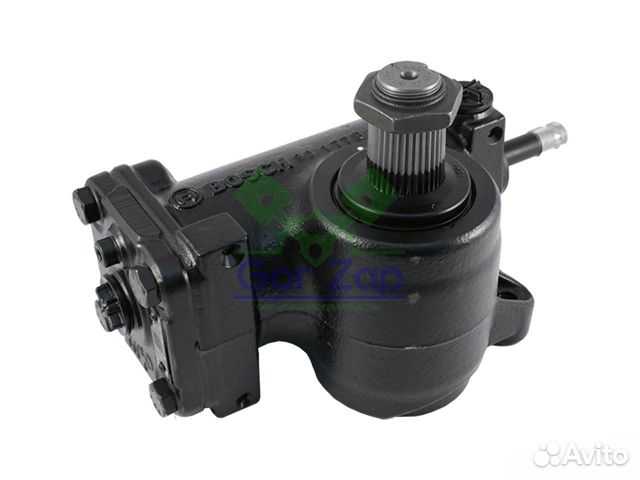

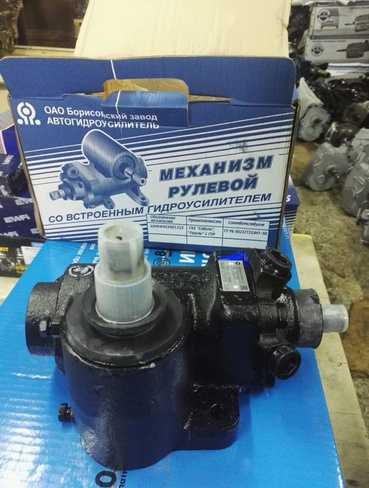

Порядок регулировки рулевого редуктора автомобиля Газель
Рулевой редуктор на автомобилях Газель устанавливается вне зависимости от наличия гидроусилителя. Он повышает надежность движения, безопасность водителя и пассажиров. Рассмотрим признаки неисправностей и способы регулировки рулевого редуктора Газели.
Признаки появления неисправностей
Узлы управления изнашиваются в первую очередь, поскольку они постоянно испытывают серьезные нагрузки. Рулевой редуктор в этом отношении представляет собой наиболее рискованный узел. После определенного времени эксплуатации проявляются признаки износа:
- Возникновение постороннего стука или вибрации, ощущаемой водителем через руль.
- Требуется значительное усилие при повороте руля.
- Наличие люфта— больше 20° для пассажирских или 25° — для грузовых автомобилей.
- Появление течи масла из редуктора. В какой-то степени масло всегда имеется на корпусе, но заметное выделение является признаком выхода из строя сальников.
Факт наличия этих признаков свидетельствует о том, что требуется регулировка рулевого редуктора Газели. Тянуть с этой процедурой не следует, так как одни неисправности неминуемо создают почву для появления еще более серьезных проблем.

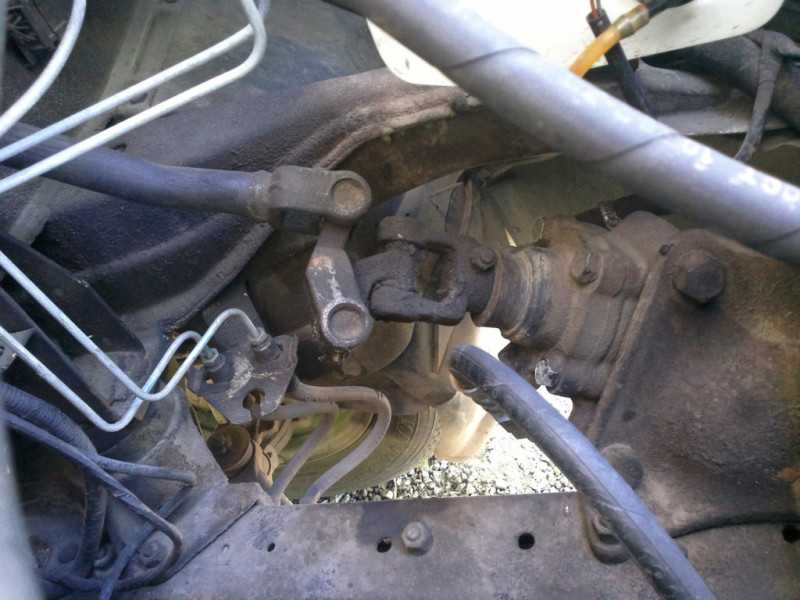

Устройство и порядок демонтажа узла управления автомобиля Газель
Состав узла управления Газели:
- Колесо, установленное на валу и расположенное внутри колонки, имеющей возможность регулировки высоты и угла наклона.
- Механизм поворота.
- Привод.
Ремонт рулевой Газели выполняется по мере необходимости, преимущественно при появлении первых признаков неисправности.
Дело в том, что для того, чтобы снять проблемный узел, понадобится:
- Распустить крепления передних колес
- Вывесить передний мост, подставить опору.
- Выбить тяги.
- Снять редуктор вместе с сошкой.
Поскольку эти действия достаточно трудны, процесс регулировки рулевого редуктора необходимо начинать после некоторых подготовительных операций:
- Проверка наконечников тяг.
- Регулировка развала-схождения.
- Настройка положения колонки и сиденья водителя.
Порядок ремонта рулевого редуктора
Регулировка рулевого управления на Газель начинается с регулировки люфта. Снимается пластиковый кожух, головкой на 13 отвинчиваются 4 крепежных болта и снимается металлическая защита. Под ней находятся регулировочные прокладки, с помощью которых устраняется слабина.
Удаляется одна прокладка, узел собирается, проверяется наличие люфта. Если он не исчез, то процедура повторяется до полного устранения слабины. Проверять его надо при среднем положении руля, когда он минимальный. Настройка производится до тех пор, пока не будет достигнута максимальная легкость поворота вала при минимальном люфте.
После устранения люфта ремонт рулевой Газели продолжается. Выполняется регулировка зазора шариковой гайки с вал-сектором. Для этого надо надеть на вал сошку, повернуть вал рулевого колеса 2,5 оборота в любую сторону, проверить наличие свободного хода. Если он есть, придется настраивать положение подшипников. Там используются радиально-упорные подшипники, поэтому величина зазоров должна быть минимальной (в идеале — отсутствовать).
Примечательным обстоятельством является то, что шариковая гайка с винтом не подлежат разукомплектации, что в первые годы эксплуатации автомобиля Газель было существенным недостатком из-за отсутствия запчастей. Сегодня этот вопрос полностью решен, рынок располагает достаточным количеством деталей, что позволяет производить ремонт или настройку при первых симптомах неисправности.
Как заменить ГУР на Газели
Сначала, нужно убедиться, что причина именно в насосе. Поэтому, проверяют уровень масла в гидравлике, затем прокачивают ее, чтобы исключить воздушные пробки. Если работоспособность гидроусилителя после этого не наладилась, тогда придется менять насос.
Последовательность замены такая:
- Машину нужно приподнять, и установить переднюю балку на опоры, чтобы колеса были приподняты над землей.
- Снимают защиту двигателя.
- Выкручивается сливная пробка, и сливается масло с ГУР, в подставленную емкость.
- Снимают приводной ремень.
- Ослабляется хомут на верхнем шланге насоса, затем отсоединяется этот шланг.
- Откручивают гайку на штуцере нижнего шланга, затем, он отводится в сторону.
- Выкручивают болты крепления насоса, всего их два.
- Снимается насос.
- При необходимости снятия кронштейна, откручивают три крепящих болта, и снимают кронштейн.
- Установка нового агрегата выполняется в обратном порядке, после чего, нужно залить масло в бачок и прокачать систему ГУР.
Почему может барахлить гидроусилитель рулевого управления
Прокачка системы гидроусилителя рулевого управления нужна для удаления воздуха из системы при повышенном шуме под капотом
Следует обратить внимание на такую особенность: если машина наезжает на препятствие, то колеса испытывают противодействие, которое стремится их развернуть. Колеса закрывают сливную магистраль, и рабочая жидкость движется в цилиндр
Поршень усиливает действия колес, работающих обратно
В этом случае работа системы предотвращает поворот колес. В случае отключения насоса водитель почувствует утяжеление руля, но управлять автомобилем можно и в этом случае
Поршень усиливает действия колес, работающих обратно. В этом случае работа системы предотвращает поворот колес. В случае отключения насоса водитель почувствует утяжеление руля, но управлять автомобилем можно и в этом случае.
Система гидроусилителя рулевого управления может иметь следующие признаки неисправности: сильный шум под капотом, увеличение давления на рулевом колесе, подтекание жидкости. Повышенный шум может возникать от наличия воздуха в системе, ситуация требует прокачки. Прокачивать систему гидроусилителя необходимо, когда при ремонте или разгерметизации в нее попадает воздух. Это происходит в том случае, когда подклинивает руль (резкие развороты, насос шумит при повороте, жидкость пенистая). Данную операцию мы предлагаем выполнить самостоятельно, давайте подумаем как!
