Регулировка и настройка карбюратора к 151 на уазе

Ремонт

В процессе эксплуатации автомобиля в карбюраторе могут возникать различные неисправности, основные признаки сбоев в этом устройстве:

• повышенный расход топлива;
• черный дым из трубы глушителя, особенно хорошо он заметен, если нажимать на педаль газа резко;
• нестабильная работа на холостых оборотах, мотор может также глохнуть на сбросе оборотов;
• плохая динамика автомобиля;
• провалы при наборе скорости.

При неисправном карбюраторе мотор может не развивать обороты, также нередко во впускном коллекторе слышны хлопки, выстрелы в глушителе. К-151 – достаточно сложный узел, и из строя может выйти практически любой его элемент.

Есть причины, из-за которых карбюратор чаще всего выходит из строя:

• засоряются жиклеры, топливные и воздушные каналы;
• от нагрева происходит деформация корпуса;
• перестает работать запорный клапан поплавковой камеры;
• со временем изнашивается жиклеры.

Многие ремонтники, восстанавливая работоспособность карбюратора, в первую очередь стремятся заменить жиклеры, считая, что из-за них повышается расход топлива, двигатель работает нестабильно

Одно достаточно важное замечание – жиклеры изнашиваются очень редко, и чаще всего износ происходит, когда карбюратор работает часто в пыльных условиях. Наиболее часто встречающаяся причина плохой работы карбюратора – его засорение, но чтобы хорошо прочистить узел, необходимо его полностью разбирать

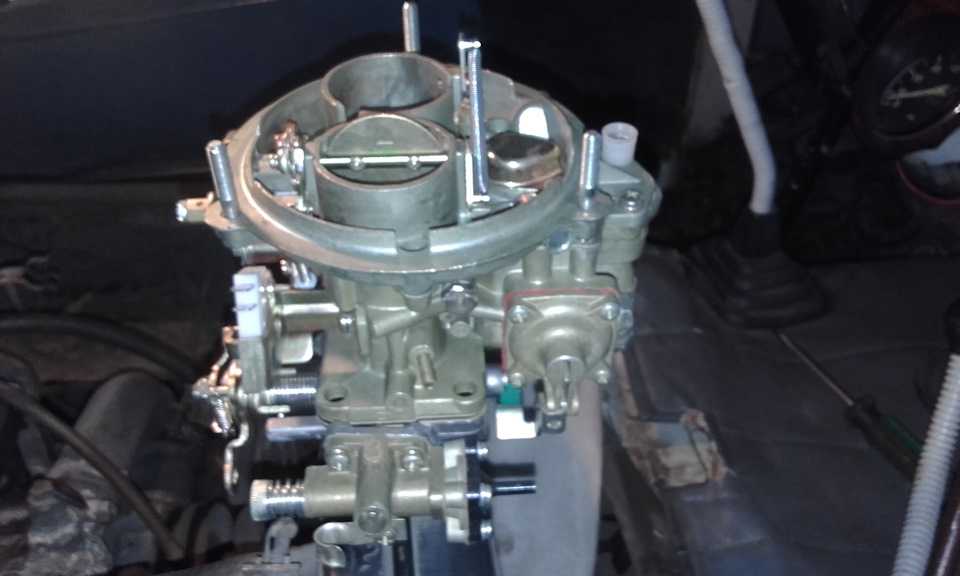

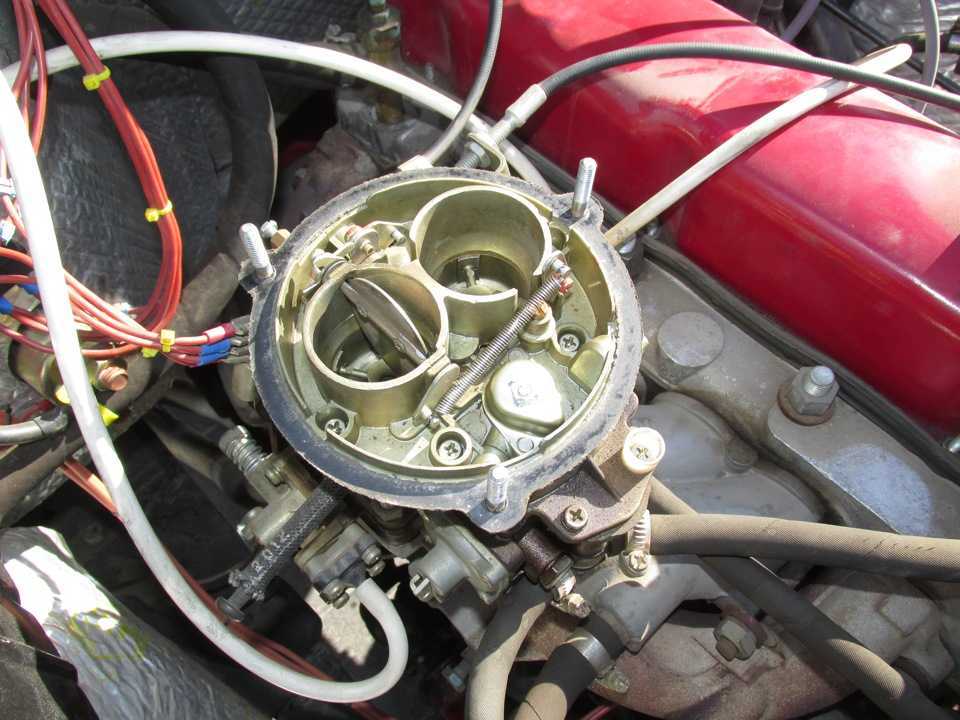

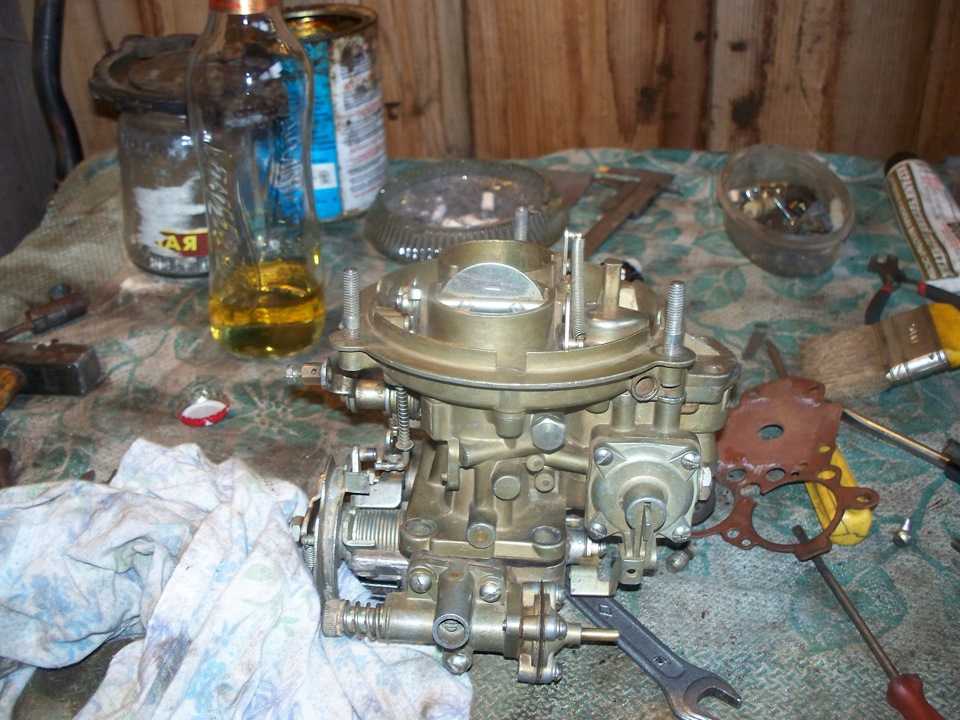

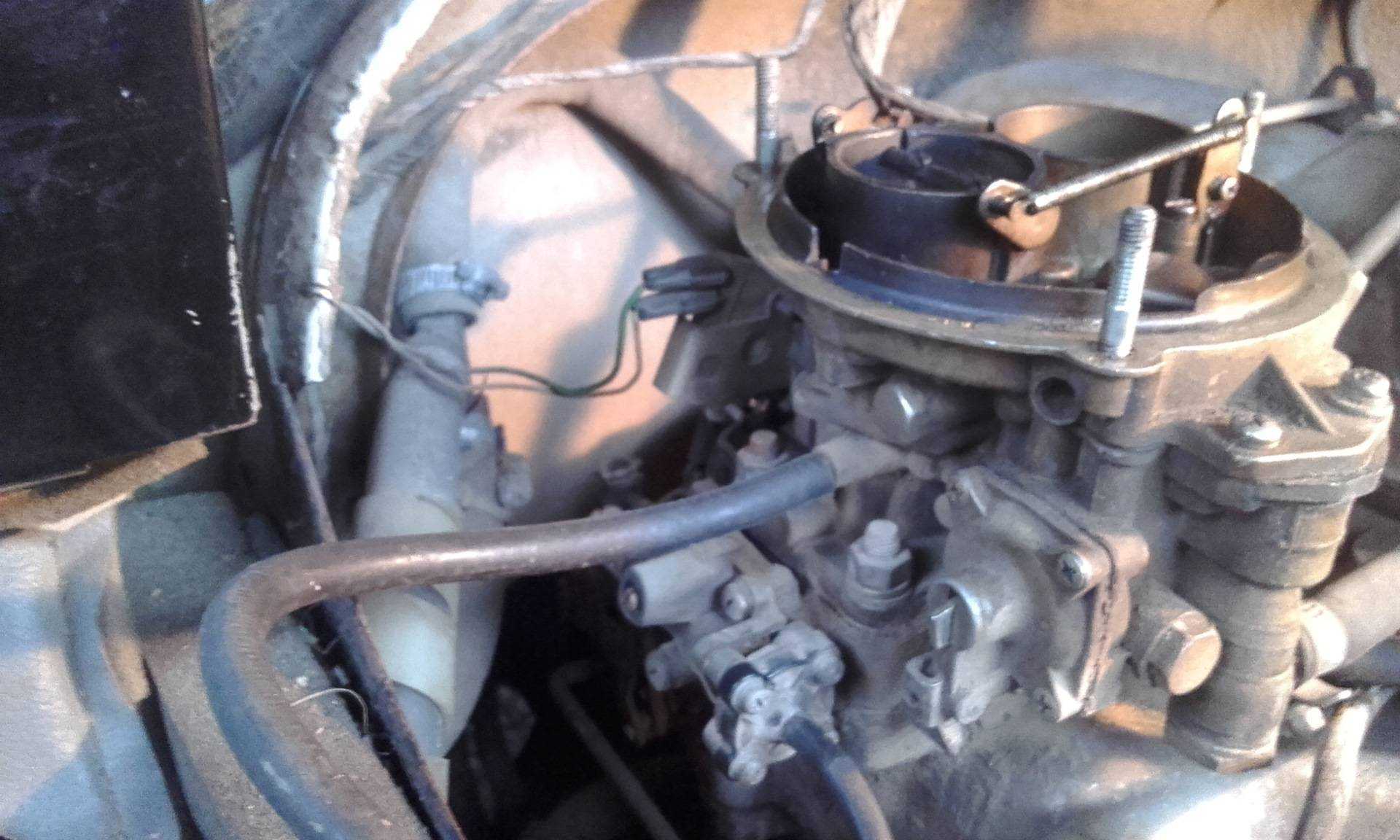

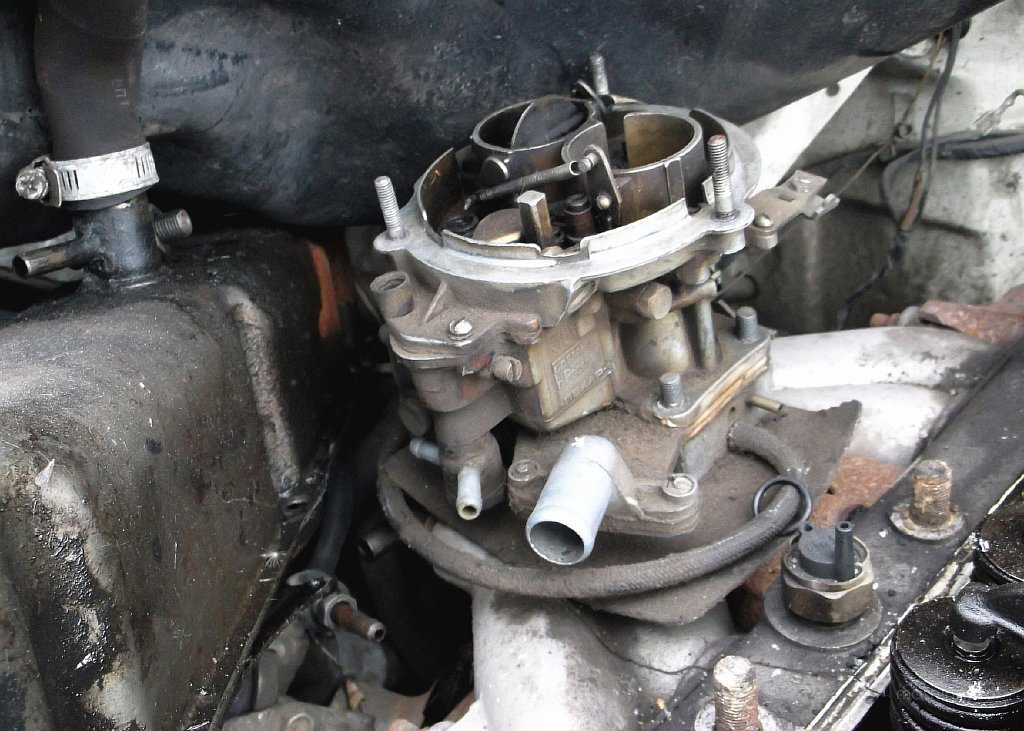

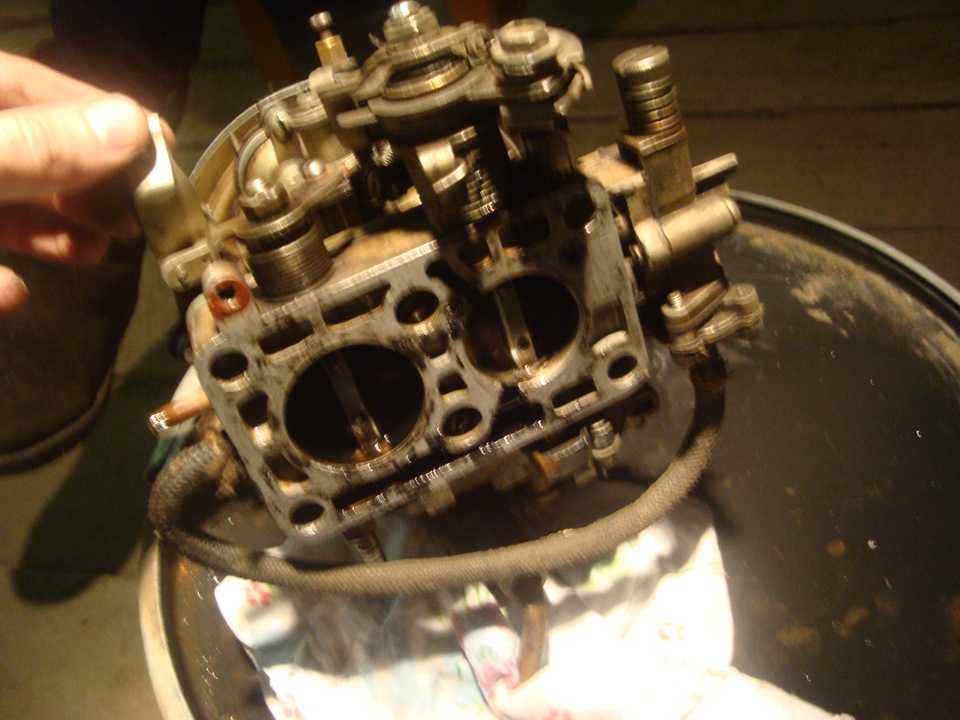

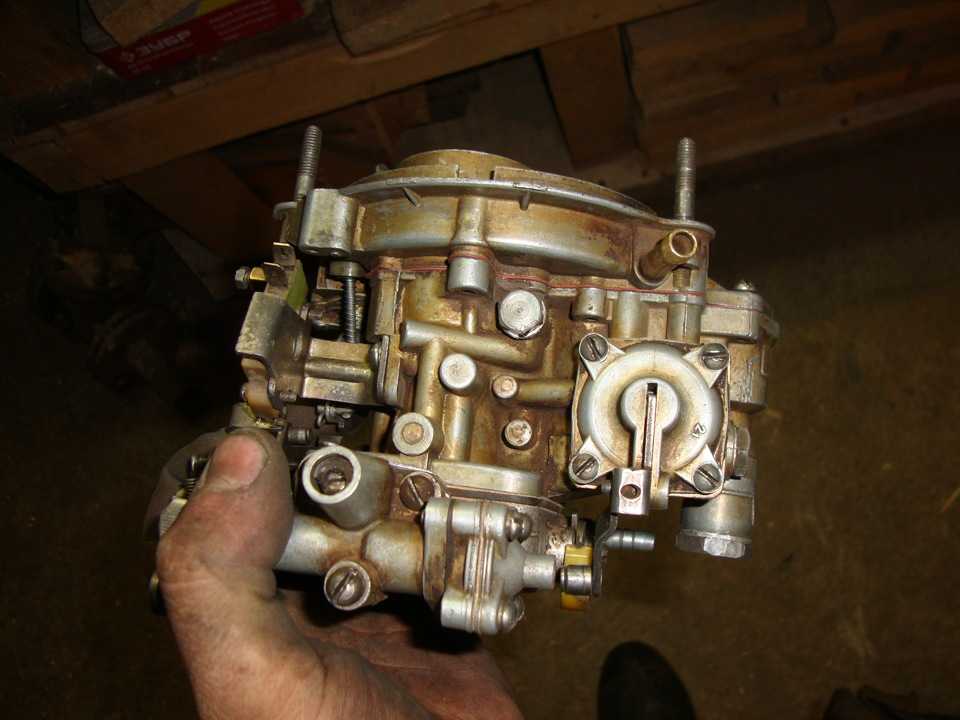

Ремонт карбюратора К-151 осуществляется со снятием устройства, полной промывкой и продувкой всех его деталей.

Регулировка

Если без опыта ремонт узла К-151 своими руками автовладельцам производить достаточно сложно, то регулировку освоить проще, главное – понять принцип работы устройства, и действовать по инструкции. Всего существует несколько видов регулировок «сто пятьдесят первого»:

• холостого хода;
• положения воздушной заслонки;
• уровня бензина в поплавковой камере;
• положения дроссельной заслонки.

Изменять топливный уровень в поплавковой камере следует доверять опытным карбюраторщикам, а вот холостой ход может отрегулировать любой водитель самостоятельно. Выполняем процедуру следующим образом:

• прогреваем двигатель до рабочего состояния;
• оставляем работать мотор на холостых оборотах, воздушная заслонка должна быть полностью открыта (утоплен подсос);
• выворачиваем винты количества (с пружиной) и качества, позволяем мотору набрать максимальные обороты;
• постепенно закручиваем оба винта до того момента, пока ДВС не начнет работать с перебоями;
• винтом количества немного увеличиваем обороты, при этом регулировкой качества «ловим» стабильную работу мотора, но этот винтик по возможности должен быть максимально закручен. Следует учесть, что положение винта качества существенно влияет на расход топлива, поэтому его и заворачивают по возможности как можно больше;
• немного подкручиваем винт количества, добиваемся стабильной работы движка при 700-800 об/мин. Если «количественный» винт завернуть много, начинаются провалы в момент резкого нажатии на педаль акселератора. Еще нужно не забывать, что стабильность работы ДВС в немалой степени зависит и от регулировки зажигания.

Если обороты двигателя повышенные, следует их убавить с помощью винта, который регулирует положение дроссельных заслонок. Этот винтик часто намертво закипает, и его повернуть в какую-либо сторону невозможно (на рисунке внизу под цифрой 4, под белой краской).

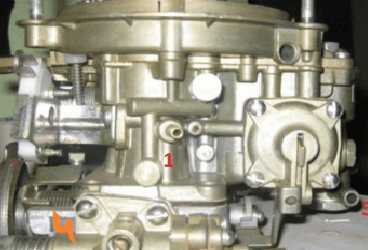

Есть один «хитрый» способ, заставляющий регулировочный элемент повернуться – нужно в его шлиц установить плоскую отвертку и аккуратно стукнуть несколько раз по ней молотком (усилие нужно чувствовать, иначе можно поломать части карбюратора). Винт «отойдет» и начнет вращаться на резьбе. Если с первого раза «фокус» не удался, его следует повторить

Важно не торопиться и набраться терпения, тогда все получится

Регулировка ХХ

Основная из всех доступных регулировок – это настройка холостого хода. Выполнять ее стоит обязательно на прогретом моторе. При этом система зажигания и все прочие системы силового агрегата должны быть полностью исправны.

Нужно запустить и прогреть мотор. Далее отворачивают винт с пружиной – это винт количества смеси. Отворачивают и винт качества. Обороты должны повыситься. Затем оба винта заворачивают по очереди до тех пор, пока двигатель начнет работать нестабильно.

Что далее? Винтом количества добавляют обороты, затем винтом качества снова выравнивают работу мотора. Но последний нужно стараться выкручивать минимально, хоть и считается, что он влияет на расход топлива только на холостом ходу. Далее с помощью винта количества снижают обороты двигателя до нормальных по тахометру. После настройки машину лучше проверить в работе на нагрузках. Если необходимо, регулировку холостого хода проводят еще раз.

Настройка уровня горючего в поплавковой камере

Неправильно выставленный уровень бензина в ПК – это разбалансировка работы двигателя. Если он завышен, то смесь получится обогащённой, и одним из самых ощутимых последствий такого положения дел будет повышенный расход горючего. При уровне меньше нормы ТВС будет обеднённой, что для двигателя ещё хуже, поскольку может привести к серьёзным поломкам, требующим дорогостоящего ремонта.

Таким образом, уровень горючего в поплавковой – критический показатель для любого карбюратора, независимо от марки и модели.

Для точной регулировки поплавка в камере К-151 нам потребуется линейка и сверло диаметром до 2 мм.

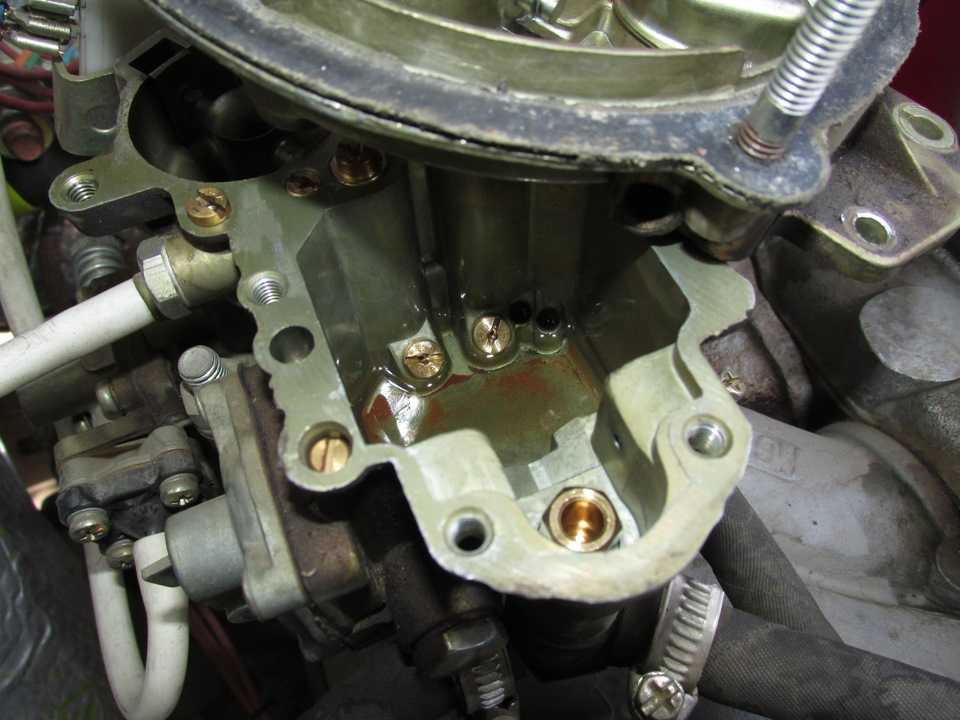

Поплавковая камера карбюратора К-151

Алгоритм регулировки:

устанавливаем машину на ровную горизонтальную площадку (это важно, поскольку мы будем работать с жидкостью);
демонтируем корпус воздухофильтра, расположенный на силовом агрегате;
запускаем мотор, даём ему поработать на ХХ примерно 5-7 минут;
откручиваем и снимаем верхнюю крышку карбюратора;
измеряем поплавковой камере в миллиметрах уровень топлива. Эту операцию следует проводить оперативно, поскольку бензин характеризуется высоким показателем испаряемости, особенно в жару, чему будет способствовать и нагрев двигателя

Промедлив, мы рискуем получить искажённые результаты;
для К-151 замеры должны дать порядка 215 миллиметров – это показатель, считающийся нормальным для эффективной работы мотора;
если уровень не соответствует нормативному – выполняем регулировку, заключающуюся в изменении положения поплавка;
для этого нам нужно использовать что-либо, позволяющее замерять положение поплавка во время проведения регулировочных работ – пригодится предложенное в самом начале сверло, или же кусок проволоки, или любой аналогичный цилиндрический предмет. Главное, чтобы его диаметр не превышал двух миллиметров;
переворачиваем крышку К-151 и кладём её на ровную горизонтальную поверхность – только в таком положении замеры будут точными;
измеряем линейкой расстояние от крышки карбюратора (за точку отсчёта выбираем картонную прокладку) до нижней кромки поплавка. Это расстояние должно быть не больше двух мм;
если это не так, следует подогнуть язычок рычага поплавка таким образом, чтобы добиться нормативного зазора.

Ту же операцию можно выполнить с использованием штангенциркуля, но в этом случае нужно измерять расстояние от картонной прокладки до верхней кромки поплавка. Правильный результат – 30 миллиметров. При несовпадении опять же подгибаем язычок рычага, добиваясь необходимой величины.

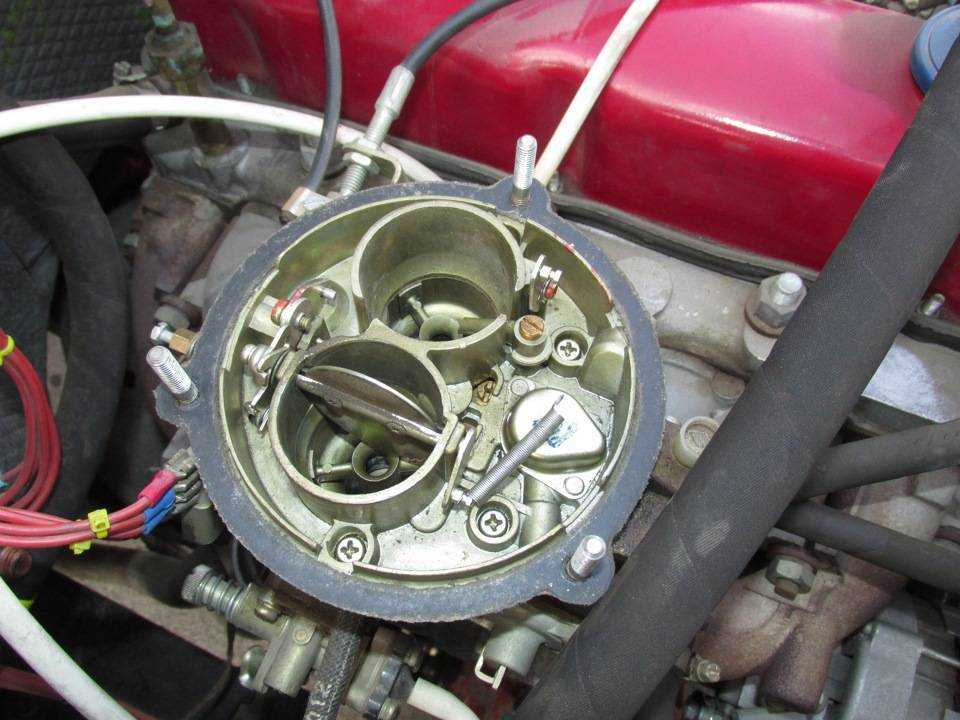

Снятие крышки карбюратора К-151С

Отметим, что при осуществлении всех вышеописанных настроек имеется вероятность ошибок, особенно если этим занимается неопытный автовладелец. Поэтому после выполнения регулировки нужно обязательно проверить её правильность. Делается это так:

• крышку К-151 перемещаем в вертикальное положение;
• осуществляем наблюдение за язычком, который мы подгибали (или не трогали, если уровень был в норме);
• если всё сделано без ошибок, язычок должен слегка давить и топить демпфирующий шарик, находящийся на ИК. При этом язычок рычага должен располагаться на уровне, проходящем строго параллельно игольчатому клапану;
• смотрим и на ось штамповки поплавка, которая должна располагаться на уровне, совпадающем с крышкой карбюратора.

Если хотя бы одно из этих условий не соблюдается – процедуру регулировки уровня горючего в ПК придётся выполнять повторно. Многие водители ограничиваются двумя итерациями, даже если ситуация требует иного. Мы рекомендуем всё-таки завершить настройку должным образом, невзирая на потраченное время – полученный опыт нам ещё обязательно пригодится!

Существующие модификации

Как и говорилось выше, карбюратор К-151 имеет множество разновидностей. Самым маленьким топливным жиклёром оснащается карбюратор К151С. В остальном разницы между моделями практически нет, не считая наличия или отсутствия специального выхода для газов. Например, модель К151Д не оснащёна таким штуцером.

Разница также касается типа дросселей. Это может быть троссовый или тяговый вариант исполнения механизма. Некоторые модификации К-151 оснащаются двумя вариантами системы подсоса. Различают устройства с пластиково-гладким и металлическо-ступенчатым сектором.

Подробнее о разнице между модификациями смотрите в таблице.

Гарантии нормальной работы карбюратора

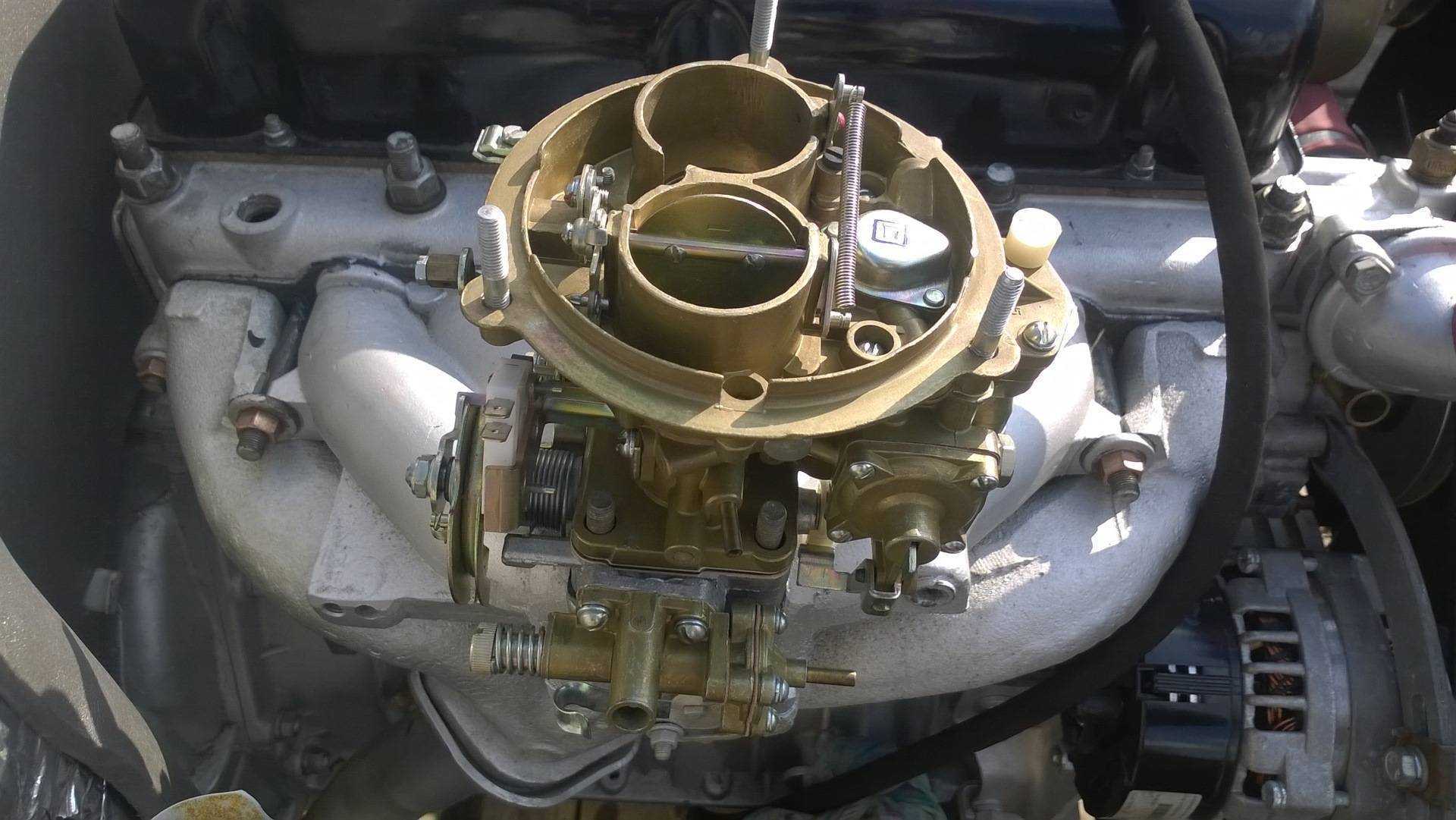

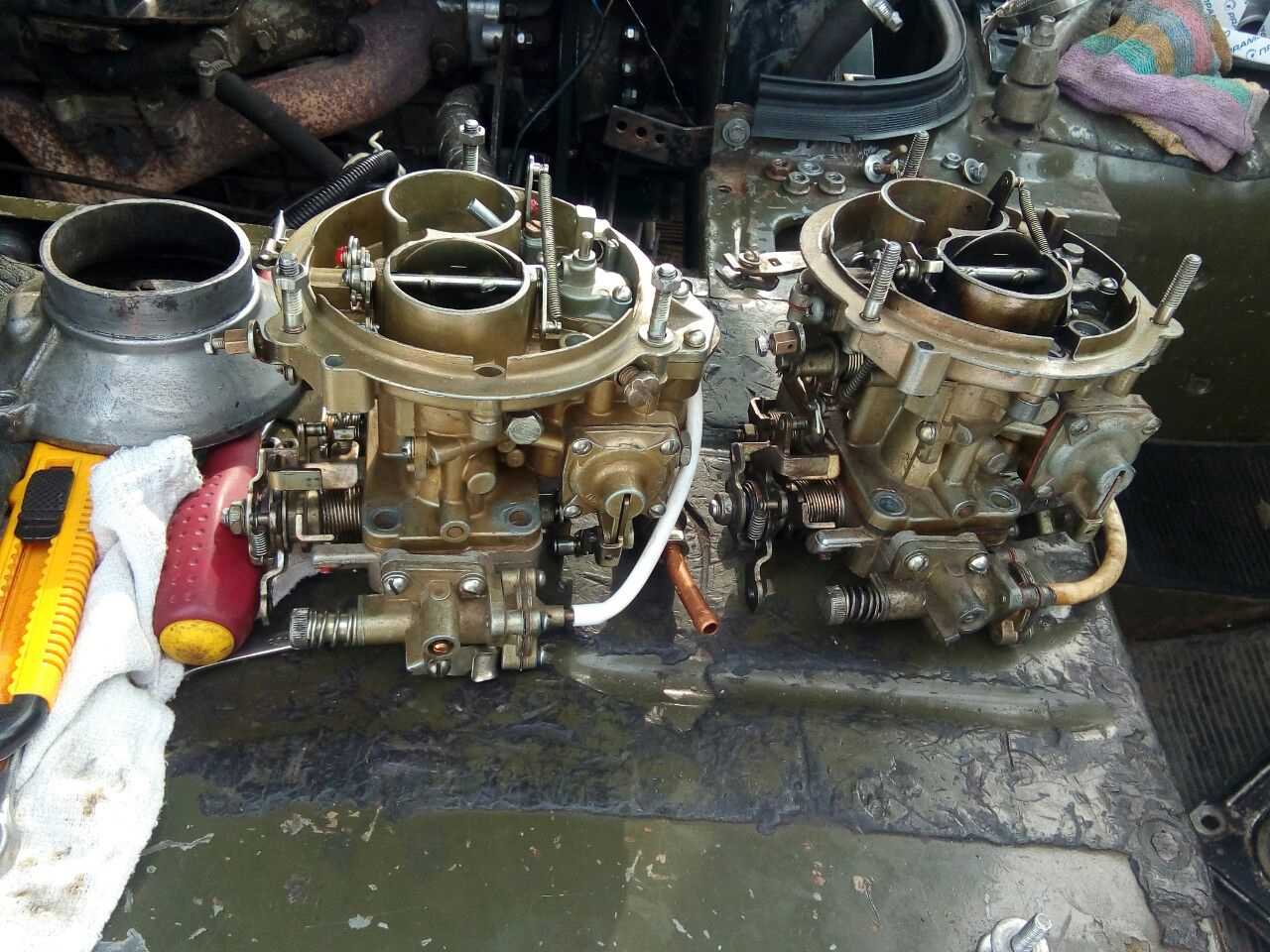

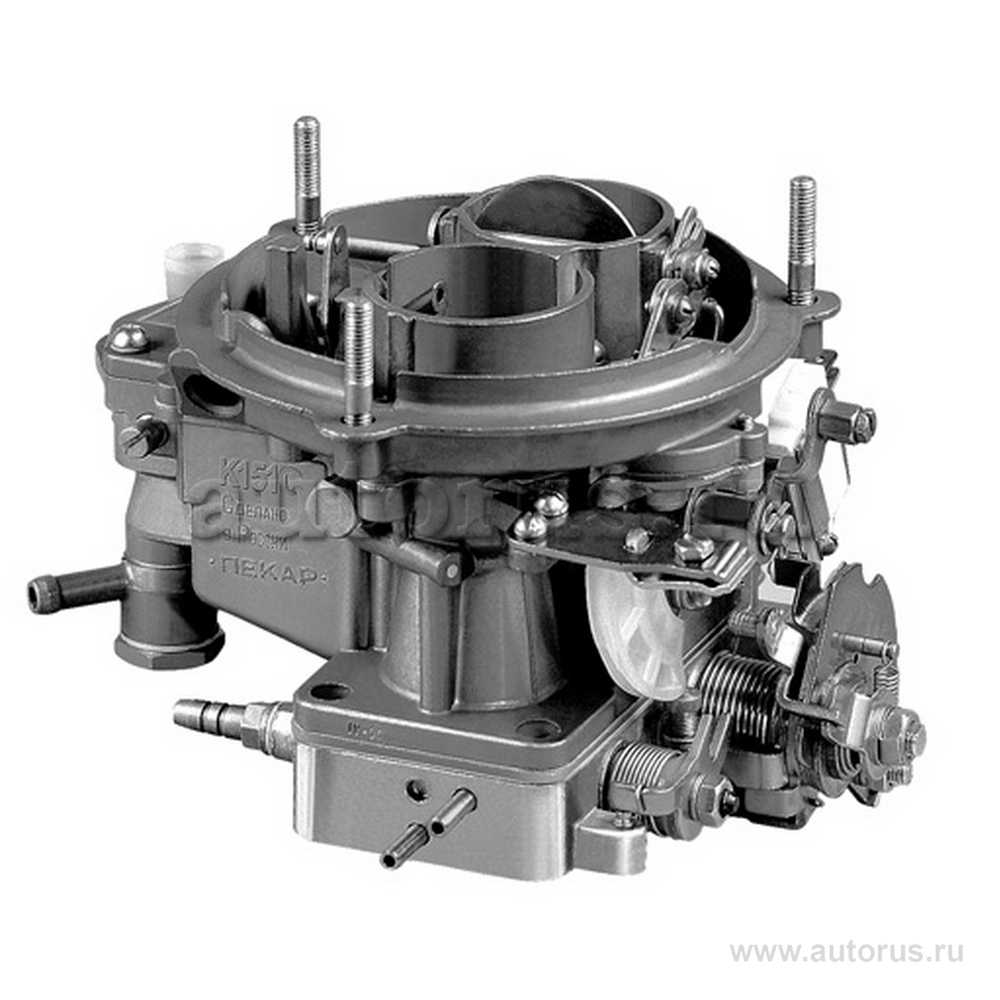

Прежде чем принимать решение замены карбюратора К-151 на К-126Г или К126ГУ, присмотритесь к К-151С. Во многих случаях репутация карбюратора К-151С, его ремонт и регулировка, практически не отличаются от остальных моделей этой серии, а качество работы обеспечивается рядом усовершенствований:

• диффузоры имеют улучшенный профиль канала камеры;
• оптимизированный профиль привода кулачка ускорительного насоса позволяет полноценно подавать топливо на две камеры в необходимом объеме;
• привод заслонки вращается бесступенчато, дает точное позиционирование, что облегчает холодный пуск мотора;
• изменены диапазоны регулировки дозирующих винтов, что заметно поднимает динамику мотора при сохранении норм токсичности газов.

Производитель заявляет о теоретическом улучшении динамики не менее чем на 5-7% в случае установки К-151С.

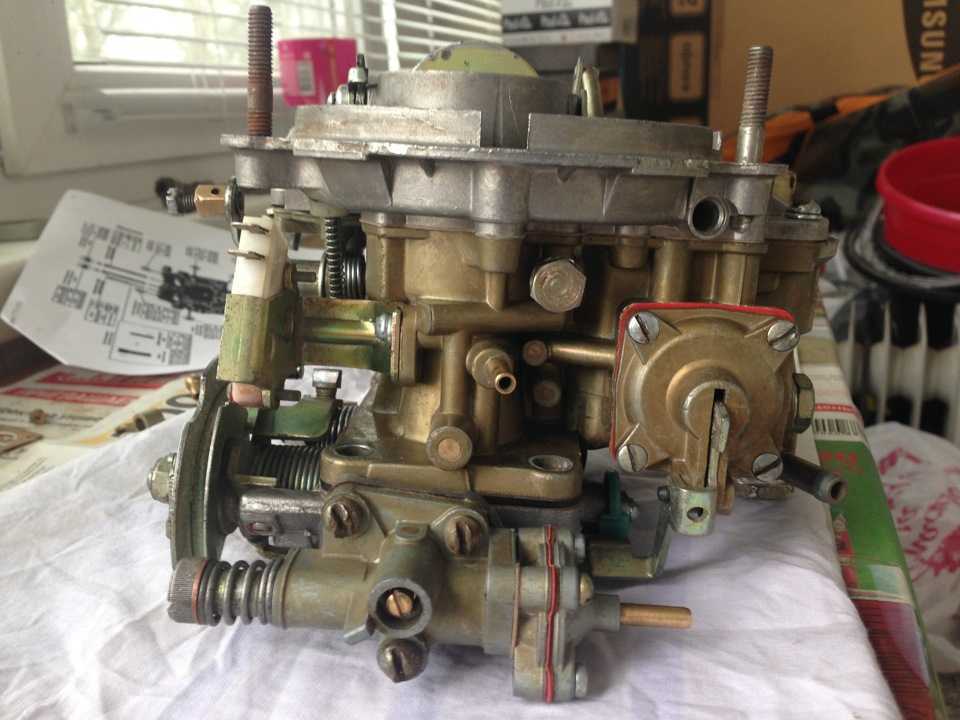

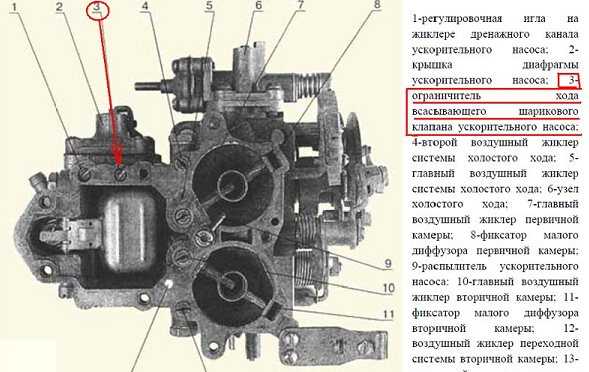

Важно! Одной из причин ненормальной работы карбюратора К-151д, требующей регулировки и ремонта, является большое количество откровенного брака в новых карбюраторах, продающихся в торговых сетях

Для нормальной эксплуатации карбюратор К-151 требует ремонта и регулировки, в противном случае карбюратор демонстрирует нестабильность характеристик и повышенный расход топлива. Чтобы добиться более-менее стабильной работы, требуется проверить регулировку основных точек настройки:

1. Проверить исправность работы ЭПХХ К-151 и всех компонентов системы. Зачастую основной причиной плохой работы системы принудительного хода может быть неправильная заводская сборка взаимного расположения пружины клапана и мембраны.
2. Отрегулировать холостой ход с диагностикой или ремонтом отдельных составляющих.
3. Проверить и отрегулировать действие ускорительного насоса.
4. Плохое качество бензина приводит к накоплению грязи в поплавковой камере. Для ремонта и регулировки необходимо предварительно продуть основные воздушные и топливные каналы, иногда проверить состояние жиклеров.

Проверка

Проверяют работу ускорительного насоса при снятой крышке карбюратора после регулировки уровня топлива.

При резком открытии дроссельных заслонок из распылителя ускорительного насоса должна выходить ровная сильная струя бензина, достигающая каналов корпуса дроссельных заслонок без касания стенок диффузоров. Неравномерная и искривленная струя свидетельствует о частичном засорении каналов распылителя. При полном отсутствии струи следует убедиться в чистоте и исправности топливоподводящего винта распылителя и расположенного в нем нагнетательного клапана. При их исправности следует проверить чистоту и исправность диафрагменного механизма ускорительного насоса, разобрав его, как это описывалось выше.

Блог про Уаз

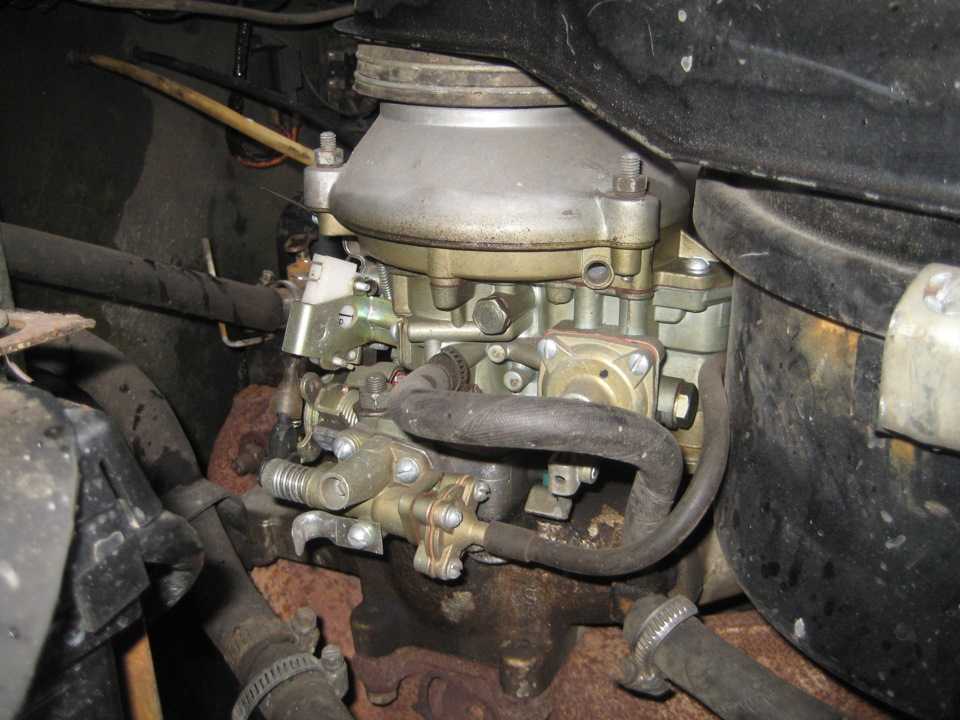

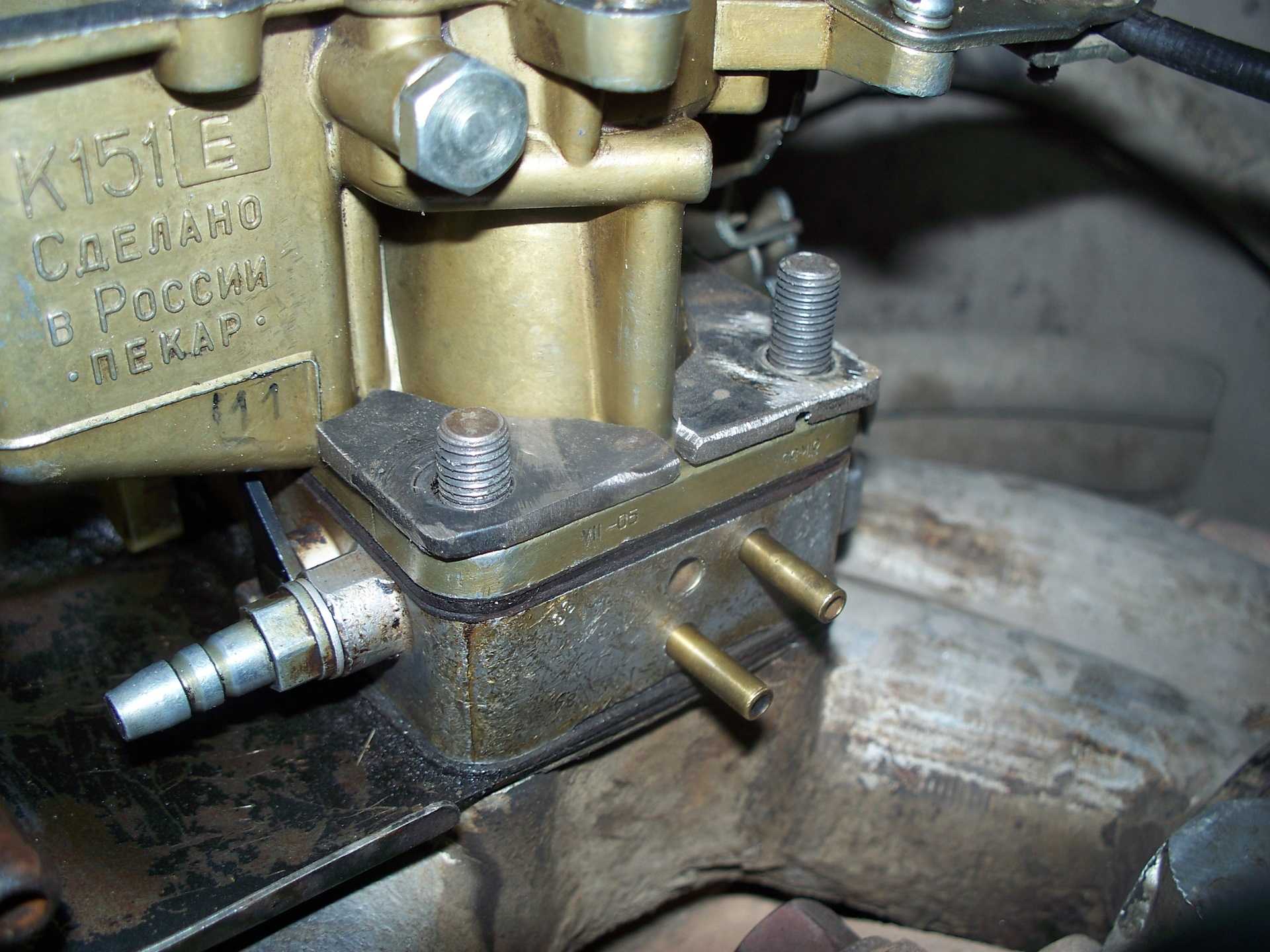

Проверка и регулировка уровня топлива в поплавковой камере карбюраторов К-151Л и К-151Е производится при неработающем двигателе, на автомобиле установленном на горизонтальной площадке и при снятой крышке карбюратора. Поплавковая камера заполняется топливом с помощью рычага ручной подкачки топливного насоса.

Проверка и регулировка уровня топлива в поплавковой камере карбюраторов К-151Л и К-151Е.

Регулировка уровня топлива в поплавковой камере производится подгибанием язычка петли поплавка до размера 10.75 -11.25 мм между верхней частью поплавка и плоскостью разъема поплавковой камеры, поплавок должен быть поднят в крайнее верхнее положение.

В крайнем нижнем положении поплавок не должен касаться стенок поплавковой камеры, а его язычок должен находиться на упоре А. При этом ход топливного клапана должен быть равен 1.5+0.5 мм. Ход клапана регулируется подгибанием язычка петли поплавка. После регулировки уровень топлива в поплавковой камере снова проверяется и при необходимости регулируется повторно.

Проверка поплавкового механизма карбюраторов К-151Л и К-151Е.

Если регулировка уровня топлива в поплавковой камере не дает желаемого результата, то необходимо произвести проверку поплавкового механизма. Обычно причинами повышенного или пониженного уровня топлива в поплавковой камере являются не герметичность поплавка, неправильная его масса, а также заедание или не герметичность топливного клапана.

После замены уплотнительной шайбы при сборке клапана с серьгой необходимо учесть, что серьга должна быть установлена таким образом, чтобы выступ серьги Б был направлен в сторону, противоположную поплавку.

Регулировка минимальной частоты вращения коленчатого вала двигателя.

Минимальная частота вращения коленвала регулируется поворотом винта эксплуатационной регулировки. При отвинчивании винта частота вращения увеличивается, при завинчивании — уменьшается. Если вращением винта эксплуатационной регулировки не удается достичь устойчивой работы двигателя на минимальной частоте холостого хода, то следует вывернуть винт состава смеси до упора в прилив в гнезде ограничительного колпачка и вновь отрегулировать минимальную частоту вращения винтом эксплуатационной регулировки.

Полная регулировка карбюраторов К-151Л и К-151Е.

Полная регулировка карбюраторов К-151Л и К-151Е производится на станции техобслуживания с использованием газоаналитического оборудования и должна производиться на прогретом двигателе с отрегулированными зазорами в газораспределительном механизме, с исправными свечами зажигания, отрегулированным углом опережения зажигания, и при полностью открытой воздушной заслонке.

Последовательность полной регулировки карбюраторов К-151Л и К-151Е :

Не допускается регулировка минимальной частоты вращения коленчатого вала двигателя с помощью винтов приоткрытая дроссельных заслонок.

Промывка и очистка деталей карбюраторов К-151Л и К-151Е.

Промывка деталей карбюраторов производится бензином с последующей продувкой сжатым воздухом. Для прочистки жиклеров и калиброванных отверстий не желательно использовать металлическую проволоку, так как это приведет к нарушению их размеров и пропускной способности.

Чтобы не перепутать жиклеры при установке, следует обратить внимание на их маркировку. Каждый жиклер имеет маркировку содержащую значение номинальной пропускной способности в мл/мин

Маркировка нанесена ударным способом на головке жиклера со стороны шлица.

Регулировка ХХ на Пекар

Регулировка холостого хода на питерском карбюраторе К-151 имеет основополагающее значение. Это особый режим работы двигателя, который требует устойчивой работы

Именно это и достигается правильной настройкой ХХ, что также способствует минимизации количества углекислоты в выхлопе автомобиля, что важно с точки зрения современных экологичных требований

Со временем в результате засорения сетки фильтра количество сжигаемого в режиме ХХ горючего увеличивается сверх нормы, и в этом случае исправить ситуацию можно соответствующей регулировкой.

Такая операция не относится к числу особо сложных:

• для начала необходимо прогреть СА до рабочей температуры;
• затем необходимо отыскать винт качества ТВС, расположенный на хвостовике вращения, и снять с него ограничитель. Отметим, что функция ограничения вращения присутствует не на всех модификациях Пекар. Если на вашем автомобиле её нет – просто приступайте к следующему шагу;
• производим регулировку винта качества, для чего ищем положение винта, при котором силовой агрегат будет выдавать максимальное количество оборотов при работе на ХХ. Определять этот момент следует на слух (более точные способы требуют использования специального оборудования);
• теперь переходим к расположенному рядом винту количества, с помощью регулировки которого следует увеличить скорость вращения коленвала на 100-120 об/мин. После этого нужно полностью закрутить винт качества, что приведёт к падению оборотов на ту же величину (в пределах 100-120 об/мин).

Если при обратном закручивании винта качества не произошёл сброс оборотов в результате небольшого обеднения смеси., то это свидетельствует о наличии неисправностей карбюратора.

«Солекс 21073»

Модным течением была установка в качестве карбюратора на «Газель» ДААЗ «Солекс 21073». Агрегат можно было купить в автомагазинах со специальным переходником для «ГАЗелевского» воздушного фильтра. Но долго данный тренд не прожил. «Солекс», который должен был снизить аппетиты мотора, слишком быстро загрязнялся, и автомобиль нужно было часто обслуживать, что для коммерческой машины большая проблема.

На деле же оказалось, что данный карбюратор на «Газели» с 406 двигателем потреблял еще больше горючего, чем заводской К-151. При этом автомобиль не ехал. Типичная проблема для «Солекса» – это засорение жиклера холостого хода. Двигатель не хотел работать на холостом ходу. Чистить жиклер приходилось практически каждый день.

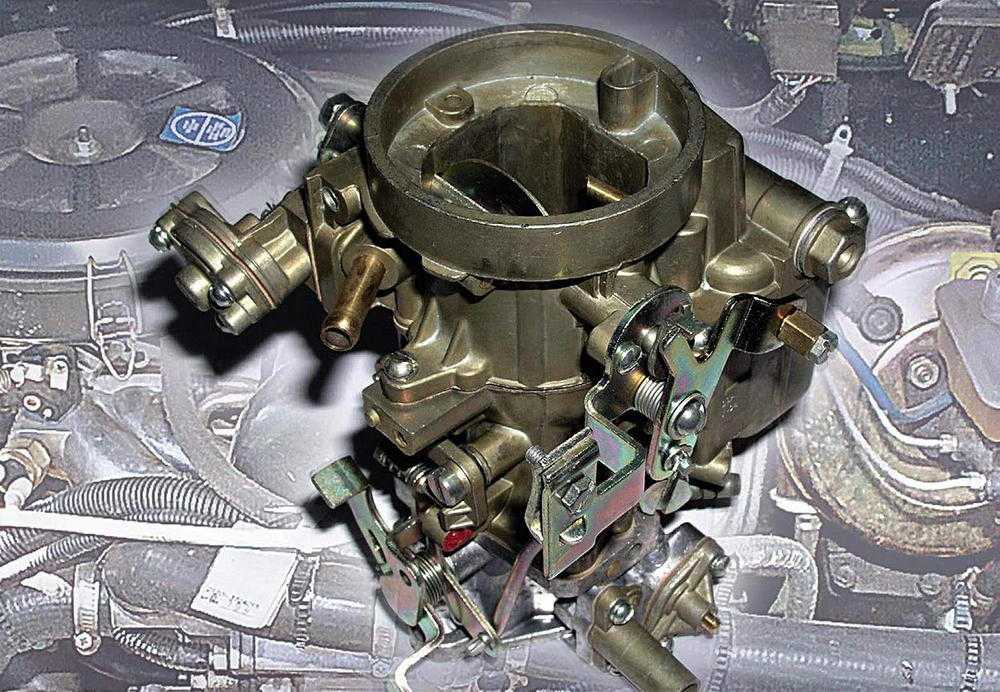

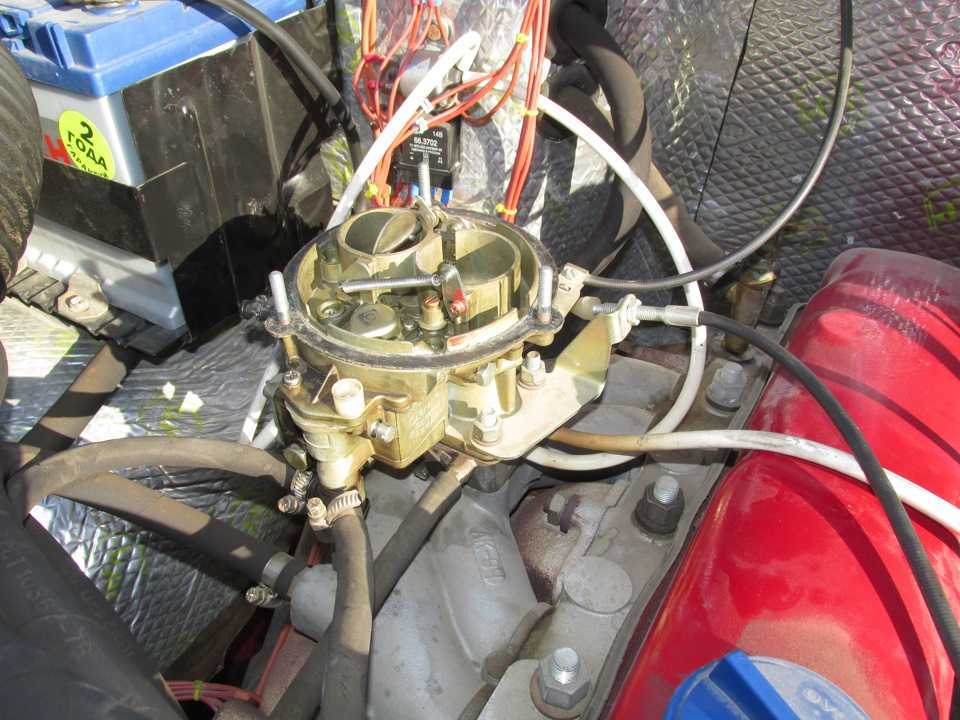

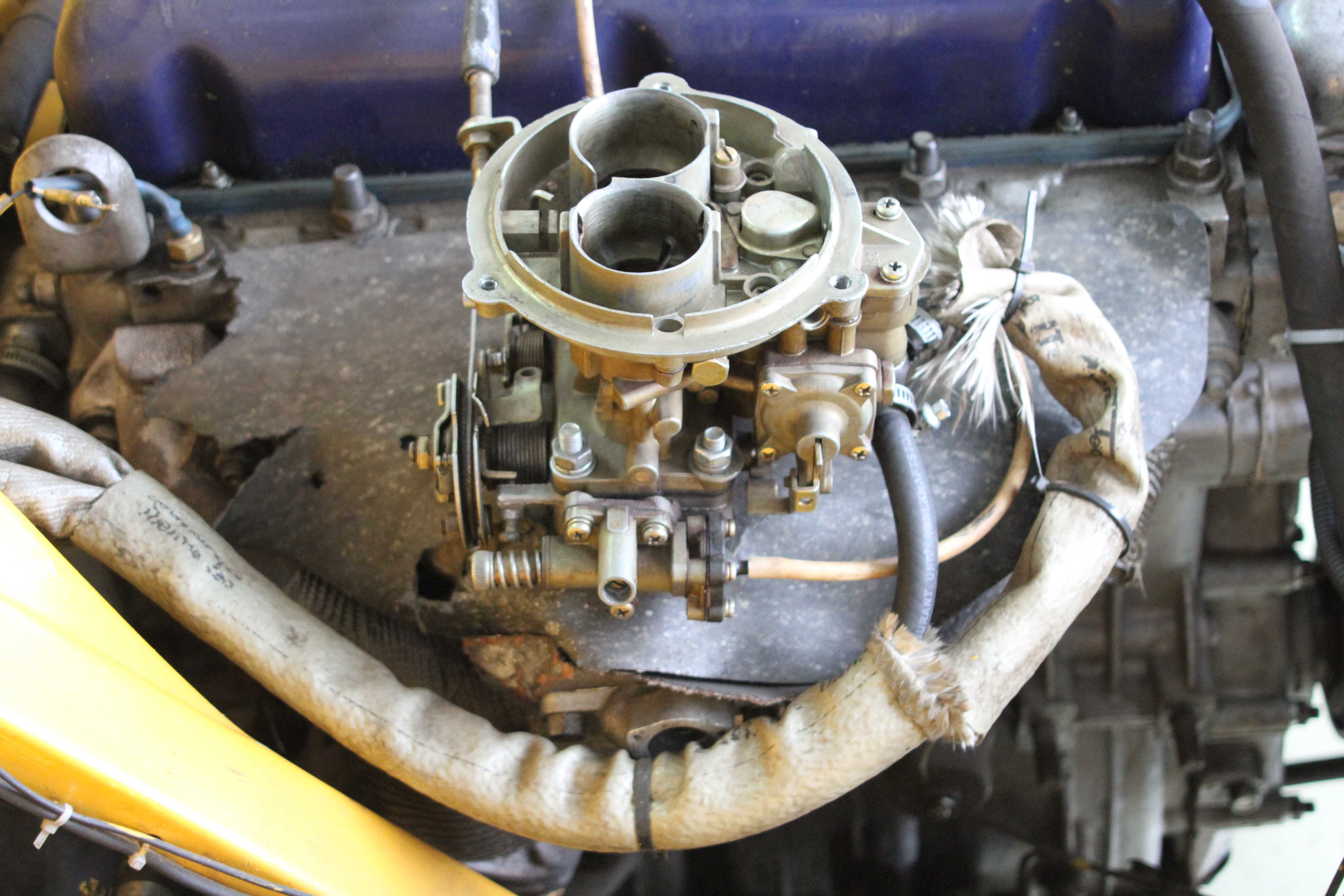

Карбюратор К-151Д

Когда среди владельцев газели заходит речь о том, какой карбюратор лучше поставить 406 двигатель, многие приходят в одному из вариантов, а именно к установке давно испытанного карбюратора К-151Д. Этот карбюратор очень популярен и часто встречается в автомобилях УАЗ, ИЖ, Волга, Соболь. Для 406 двигателя газели разработана модификация К-151Д.

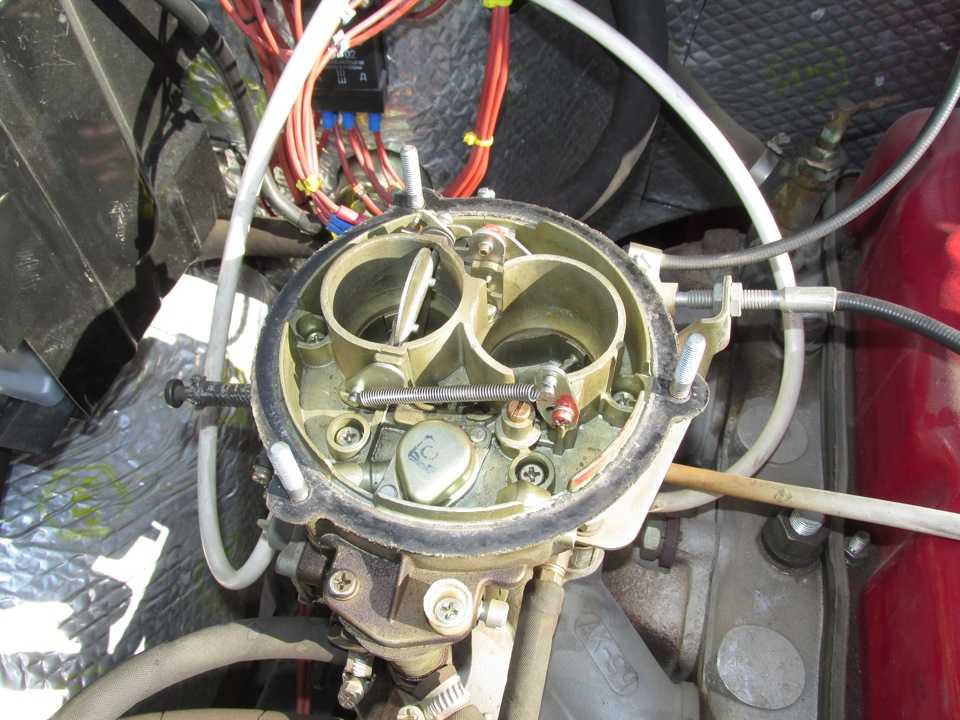

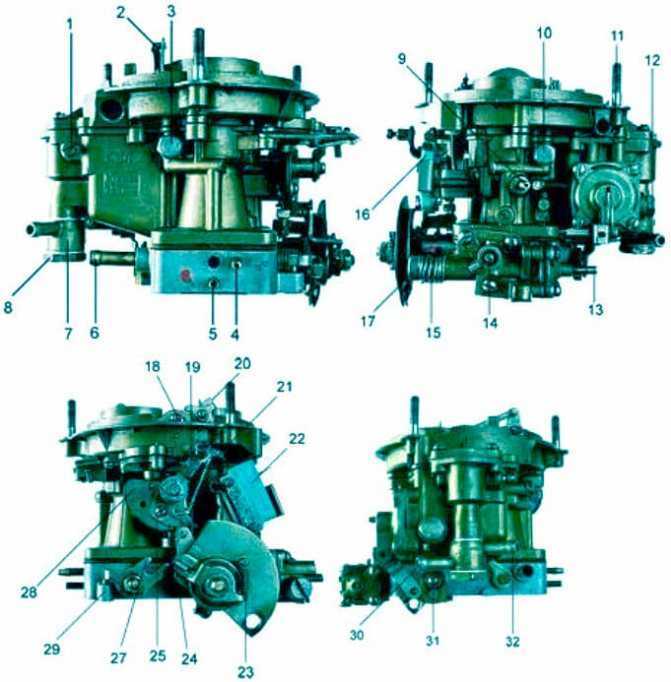

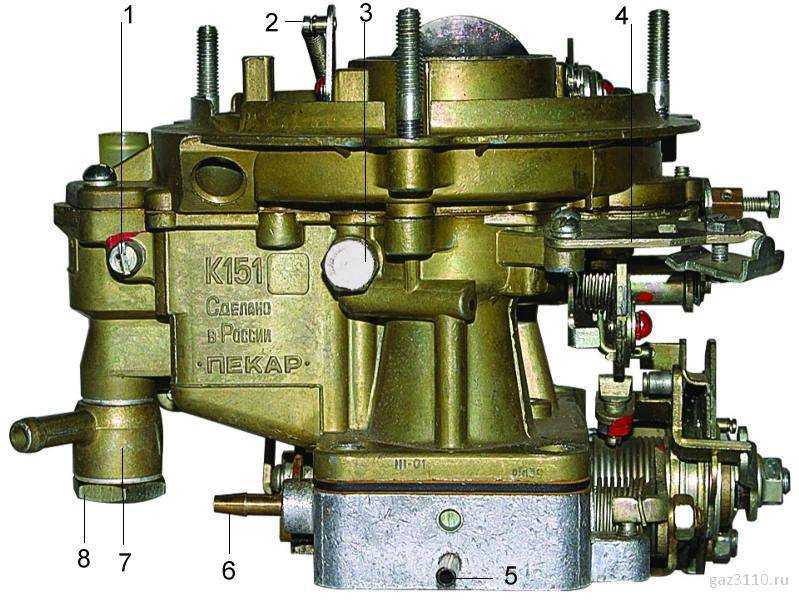

Рис. 3. Карбюратор К-151: 1 -винт-пробка оси поплавка; 2 -рычаг на оси воздушной заслонки; 3 — резьбовая пробка топливного жиклера переходной системы вторичной камеры; 4 — штуцер отбора разрежения в вакуумный регулятор распределителя зажигания; 5 — штуцер отбора разрежения к клапану системы ЭПХХ; 6 — штуцер системы вентиляции картера; 7 — корпус топливного фильтра с подводящим и перепускным штуцерами; 8 — винт крепления корпуса фильтра; 9 -штуцер вакуумного управления клапаном рециркуляции отработавших газов: 10 -резьбовая пробка эмульсионного жиклера системы холостого хода; 11 -шпилька крепления корпуса воздушного фильтра: 12 — резьбовая пробка слива топлива из поплавковой камеры; 13 -штуцер подвода разрежения к клапану ЭПХХ; 14 — винт регулировки состава смеси на холостом ходу (винт «качества»); 15 и 22 — микропереключатель системы ЭПХХ; 17 — винт регулировки частоты вращения коленчатого вала на холостом ходу (винт «количества»): 18 — винт двухлучевого рычага пускового устройства; 19 — рычаг пускового устройства; 20 -рычаг на оси воздушной заслонки; 21 -тяга привода воздушной заслонки; 23 -стяжная пружина свободного хода рычага управления дроссельными заслонками; 24 — накладной рычаг кулачка управления пусковым устройством; 25 — регулировочный винт положения тяги привода воздушной заслонки; 26 -открывающий усик рычага дроссельной заслонки второй камеры; 27 -закрывающий усик рычага дроссельной заслонки второй камеры; 28 — кулачок пускового устройства; 29 — винт-упор рычага заслонки второй камеры; 30 -топливоотводящий штуцер: 31 — винт крепления кулачка ускорительного насоса (вариант исполнения):

Когда АвтоГАЗ перевел выпуск газелей на установку 406 моторов, одновременно с этим была проведена модернизация карбюратора К-151Д. С тех пор механизм успешно используется в газелях. Конструктивно агрегат похож на карбюратор Солекс. Отличается наличием подсоса в виде проволоки, синхронизирующей одновременное движение полумесяца устройства запуска и регулировочной пятки дроссельной заслонки.

ВАЖНО! Благодаря этой проволоке создаётся сцепление между двумя раздельными механизмами. Подсос гарантирует быстрый, лёгкий запуск двигателя. Подсос можно регулировать, настраивая необходимые значения

Параметры запуска двигателя выставляются, в зависимости от температуры наружного воздуха и погодных условий

Подсос можно регулировать, настраивая необходимые значения. Параметры запуска двигателя выставляются, в зависимости от температуры наружного воздуха и погодных условий.

Устройство и принцип работы, схема

Карбюратор предназначен для высокоточной дозировки топливовоздушной смеси и последующей доставки её в цилиндры двигателя.

В карбюраторе К-151 имеются 2 параллельно расположенных канала, через которые проходит очищенный воздух из фильтра. В каждом из них есть поворотный дроссель (заслонка). За счет такой конструкции карбюратор назван двухкамерным. А привод дросселя устроен таким образом, чтобы в зависимости от усилия нажатия на педаль газа (т.е. изменения режимов работы ДВС), поочередно открывалась первая заслонка, а затем вторая.

В середине каждого воздушного канала расположены конусообразные сужения (диффузоры). Через них проходят потоки воздуха, за счет которых топливо всасывается через жиклеры из поплавковой камеры.

Помимо этого в карбюраторе присутствуют следующие компоненты:

1. Поплавковый механизм. Он предназначен для поддержания постоянного уровня топлива в поплавковой камере.
2. Главные дозирующие системы первичной и вторичной камеры. Предназначены для приготовления и дозировки топливовоздушной смеси для работы двигателя на разных режимах.
3. Система холостого хода. Она предназначена для работы двигателя на минимальных устойчивых оборотах. Состоит из специально подобранных жиклеров и воздушных каналов.
4. Переходная система. Благодаря ей происходит плавное включение в работу вторичной камеры. Функционирует на переходном режиме между холостым ходом и высокими оборотами двигателя (когда дроссельная заслонка открыта менее чем наполовину).
5. Пусковое устройство. Предназначено для облегченного запуска мотора в холодное время года. Вытягивая тягу подсоса, мы поворачиваем воздушную заслонку в первичной камере. Тем самым, перекрывается канал и создается необходимое разрежение для переобогащения смеси. Одновременно с этим на небольшой угол приоткрывается дроссельная заслонка.
6. Ускорительный насос. Топливоподающее устройство, которое компенсирует подачу горючей смеси в цилиндры при резком открытии дросселя (когда потоки воздуха быстрее смеси).
7. Эконостат. Дозирующая система вторичной смесительной камеры. Представляет собой распылитель, через который происходит дополнительная подача топлива в камеру при полностью открытом дросселе (когда скорость потока воздуха в диффузоре максимальна). Тем самым нивелируется обеднение смеси на высоких оборотах двигателя.
8. Клапан-экономайзер (ЭПХХ). Отвечает за отключение подачи топлива в карбюратор на режиме принудительного холостого хода (ПХХ). Необходимость в нем связана с резким возрастанием CO (окисей углерода) в отработавших газах при торможении автомобиля двигателем. Что губительно влияет на работу двигателя.
9. Система принудительной вентиляции картера. Через нее токсичные газы из картера двигателя попадают не в атмосферу, а в воздушный фильтр. Оттуда они уже с очищенным воздухом попадают в карбюратор для дальнейшего смешивания с топливом. Но система не работает на холостом ходу, т.к. не хватает параметров разрежения для всасывания. Поэтому придумана дополнительная малая ветвь. Она соединяет штуцер отвода картерных газов с пространством за дросселем карбюратора, где действует максимальное разрежение.

Ниже представлена подробная схема карбюратора К-151 с обозначениями:
