Двигатель ваз-21179: новая жизнь старого блока

Отличия для 8-клапанного двигателя

Во-первых, учтите, что для двигателя с 8 клапанами (ВАЗ-11189) используется ключ не на 16, а на 21 мм. Во-вторых, вместо отключения колодки на каждой катушке потребуется отсоединить кабель питания хвостовика на каждой свече. Есть и конструктивные отличия – на 8-клапанном двигателе свечи расположены непосредственно наверху блока цилиндров. Однако в результате ничего сложного здесь тоже нет, вкратце процедура выглядит так (описано для каждой свечи):

• отсоединяете провод хвостовика;
• с помощью головки на 21 откручиваете свечу;
• заменяете старую свечу на новую закрутив ее (но не чрезмерно);
• подключаете кабель хвостовика обратно.

Особенности конструкции

Изначально двигатель 21129 сохранил конструкцию базовой версии 21127:

• «высокий» серого цвета блок цилиндров, перешедший от 11183, поверхности гильз обработаны методом хонингования;
• ГБЦ от модификации 21124;
• газораспределительный механизм с фазированным впрыском с гидрокомпенсацией теплового зазора клапанов;
• облегченная поршневая группа фирмы Federal Mogul;

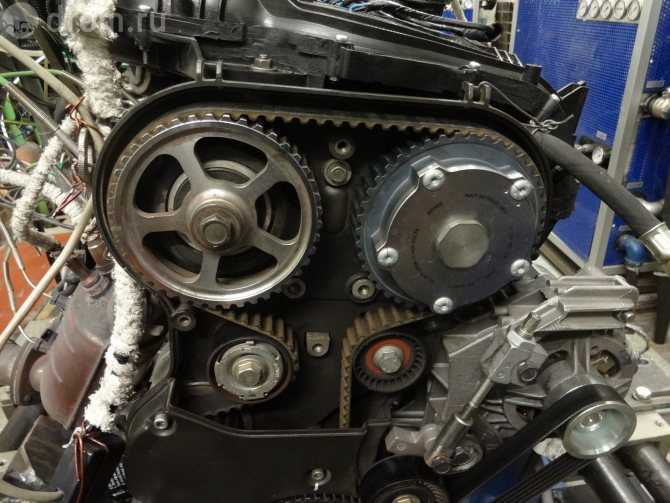

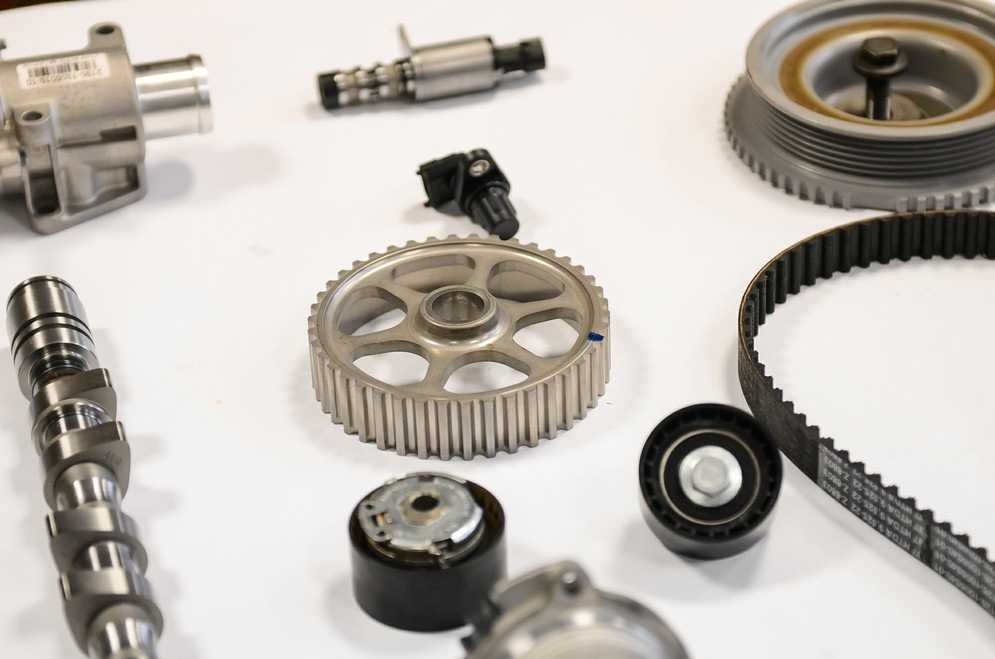

• клиноременный привод распредвалов ГРМ со скругленным зубом от компании Gates с 200000 км ресурсом пробега;
• коленчатый вал с кривошипным длинным радиусом от ДВС 11183;
• топливная рампа со среднепроизводительными форсунками производителя Бош или Сименс;
• индивидуальные катушки зажигания свечей без высоковольтного пучка проводов;
• увеличенный диаметр демпфера на маховике;

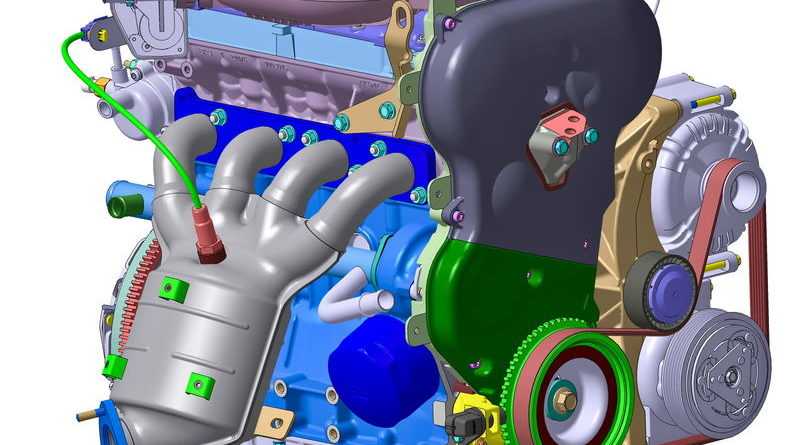

• встроенный в выпускной тракт каталитический нейтрализатор – катколлектор.

Основные причины неисправности системы зажигания и их причины

Поскольку система в большинстве своём состоит из электронных элементов, основной причиной поломок являются внешние факторы. Но, часто случается так, что на автомобиле установлены детали низкого качества, отказывающиеся работать и без внешнего влияния. Перечислим основные причины неисправности системы зажигания:

• Несвоевременная замена свечей
• Несвоевременная замена топливных фильтров
• Низкое качество топлива
• Окисление контактов реле, катушек, контроллера и других составляющих
• Повреждение проводов
• Попадание воды в подкапотное пространство
• Неисправный генератор или «прикуривание» другого автомобиля
• Механические повреждения деталей

Признаки неисправности системы зажигания инжекторного двигателя указывают на необходимость ремонта и замены отдельных элементов. Чтобы избежать подобной проблемы, старайтесь периодически проверять ваш двигатель, а также соблюдать все необходимые рекомендации.

Тюнинг

Благодаря типовой конструкции мотор 21129 обладает потенциалом 150 л.с. наиболее популярна модернизация ДВС следующими способами:

• тюнинг блока и ГБЦ – расточка цилиндров до 88 мм максимум, шлифовка каналов головки, установка легких поршней;
• тюнинг впускного тракта – заслонка 54 мм вместо штатной, фильтр с нулевым воздушным сопротивлением;
• тюнинг выпускного тракта – паук на выходе;
• модернизация ГРМ – модификация 8.9 распределительных валов Стольников с обязательной регулировкой фаз.

Турбируют моторы ваз роторными компрессорами, нагнетателями или механическими турбинами. Однако инерционный механический наддув уже имеется внутри штатного ресивера, поэтому данный вариант экономически невыгодный.

Таким образом, в двигателе 21129 достигнут стандарт Евро-5 без увеличения мощности и особых конструкционных изменений базового варианта 21127. Использован блок управления М 86 следующей версии прошивки. Клапаны не защищены от изгиба поршнями, общая оценка пользователями на уровне +4.

Проверка сопротивления ИКЗ

Это несложно сделать самим. Алгоритм действий:

Установить на измерительном приборе 200 Ом, замкнуть щупы, на дисплее будут высвечиваться отклонения показателей, которые нужно отнимать из показаний проверки.
Обмотка также требует проверки, поэтому крепим мультиметр к контактам и смотрим, сопротивление между первым и третьим выводами должно соответствовать показателю, близкому к 0 – это около 1 Ом. Параметры сопротивления между выводами 1-м, 2-м и 2-м и 3-м должно стремиться к бесконечности.
Сомкнуть щупы прибора.
На измерительном аппарате выставить параметры – 2000 кОм.
Осуществить проверку обмотки ИКЗ второй раз. На пружину необходимо присоединить красный щуп, ко 2-му контакту – чёрный.
Если контакт хороший, то цеплять щуп можно на него

Если обнаружили налёт, то его нужно убрать.
Обратите внимание, что параметры от 300 до 400 кОм – это норма.
Температура обмотки существенно влияет на параметры сопротивления вторичной обмотки детали , так что проверять следует после полного остывания мотора, чтобы избежать ожогов.

Определить ИКЗ, вышедшую из строя можно путём визуального сравнения всех 4-х катушек. Такой метод применяют для одинаковых деталей. Чтобы выявить неисправную катушку необходимо вставить свечу в подсвечник и замассировать с двигателем (юбку свечи нужно положить на корпус двигателя). Ключом зажигания провернуть стартер, посмотреть, достаточно ли синяя искра. Искра при срабатывании должна быть синяя. если искра красная –катушка не в порядке. Для проведения проверки ИКЗ можно поменять их местами в цилиндрах. В каком цилиндре будут видны отклонения, в таком ИКЗ вышла из строя.

Системы управления СУ 21129 Лада Веста

Система зажигания двигателя 21129

В системе зажигания двигателя 21129 применяются 4 индивидуальные катушки зажигания (рис. 1). Система зажигания не имеет подвижных деталей, и поэтому не требует обслуживания и регулировок, за исключением свечей зажигания.

Управление током в первичных обмотках катушек зажигания осуществляется контроллером, использующим информацию о режиме работы двигателя, получаемую от датчиков системы управления двигателем. Для коммутации первичных обмоток катушек зажигания контроллер использует мощные транзисторные вентили.

Катушки зажигания

Катушки зажигания имеют следующие цепи:

Цепь питания первичных обмоток

Напряжение бортсети автомобиля поступает с главного реле (реле зажигания) на контакт «3» индивидуальной катушки зажигания.

Цепь управления первичной обмоткой катушки зажигания

Контроллер коммутирует на массу цепь первичной обмотки катушки зажигания, выдающей высокое напряжение на свечи зажигания соответствующих цилиндров:

— контакт «1» индивидуальной катушки зажигания.

Система гашений детонации двигателя

Для предотвращения выхода из строя двигателя в результате продолжительной детонации ЭСУД корректирует угол опережения зажигания.

Для обнаружения детонации в системе имеется датчик детонации.

Контроллер анализирует сигнал этого датчика и при обнаружении детонации, характеризующейся повышением амплитуды вибраций двигателя в определенном диапазоне частот, корректирует угол опережения зажигания по специальному алгоритму.

Корректировка угла опережения зажигания для гашения детонации производится индивидуально по цилиндрам, т.е. определяется, в каком цилиндре происходит детонация, и уменьшается угол опережения зажигания только для этого цилиндра.

В случае неисправности датчика детонации в память контроллера заносится соответствующий код неисправности и включается сигнализатор неисправностей. Кроме того, контроллер на определенных режимах работы двигателя устанавливает пониженный угол опережения зажигания, исключающий появление детонации.

Электровентилятор системы охлаждения двигателя

Контроллер управляет блоком реле включения электровентилятора системы охлаждения двигателя. Электровентилятор включается и выключается в зависимости от температуры двигателя.

Электровентилятор работает в двух режимах — с максимальной скоростью и с пониженной скоростью.

Пониженная скорость электровентилятора включается при температуре охлаждающей жидкости выше 102 °С, а также при наличии в памяти контроллера кодов неисправностей ДТОЖ или при работающем кондиционере. При этом управление блоком реле электровентилятора осуществляется с контакта «Х1.1/Н2» контроллера.

Пониженная скорость электровентилятора выключается после падения температуры охлаждающей жидкости ниже 98 °С.

Максимальная производительность электровентилятора включается при температуре охлаждающей жидкости выше 103 °С, а также при высоком давлении хладагента в магистрали как при работающем кондиционере, так и неработающем кондиционере. При этом управление блоком реле электровентилятора осуществляется с контакта «Х1.1/Н3» контроллера.

Максимальная производительность электровентилятора выключается после падения температуры охлаждающей жидкости ниже 98 °С.

Продолжение статьи на странице 2

Особенности конструкции

Изначально двигатель 21129 сохранил конструкцию базовой версии 21127:

• «высокий» серого цвета блок цилиндров, перешедший от 11183, поверхности гильз обработаны методом хонингования;
• ГБЦ от модификации 21124;
• газораспределительный механизм с фазированным впрыском с гидрокомпенсацией теплового зазора клапанов;
• облегченная поршневая группа фирмы Federal Mogul;
• клиноременный привод распредвалов ГРМ со скругленным зубом от компании Gates с 200000 км ресурсом пробега;
• коленчатый вал с кривошипным длинным радиусом от ДВС 11183;
• топливная рампа со среднепроизводительными форсунками производителя Бош или Сименс;
• индивидуальные катушки зажигания свечей без высоковольтного пучка проводов;
• увеличенный диаметр демпфера на маховике;
• встроенный в выпускной тракт каталитический нейтрализатор – катколлектор.

Описание двигателей

Все моторы, которые предполагалось устанавливать на автомобилях «Лада Веста» — это рядные 4-цилиндровые силовые агрегаты, собранные практически по одной схеме. Они оснащаются 16-клапанным газораспределительным механизмом типа DOHC с верхним расположением двух распределительных валов. Последовательность работы цилиндров: 1-3 -4-2. Моторесурс каждого из этих двигателей до первого капитального ремонта — не меньше 200 тыс. км.

Важно! Общий недостаток всех вазовских двигателей, газораспределительный механизм которых приводится в действие ремнем — при его обрыве гнутся клапаны. Однако, несмотря на схожесть, каждый из этих силовых агрегатов обладает рядом отличий:

Однако, несмотря на схожесть, каждый из этих силовых агрегатов обладает рядом отличий:

• ВАЗ-11189 — входит в линейку известных моторов ВАЗ: 21083/21114/21116/11186. Отличается от прототипов измененной конструкцией впуска и выпуска. Двигатель является самым простым и дешевым из числа моторов, которые когда-либо использовались на «Ладе Весте». В настоящее время на эту модель не устанавливается, так как его технические характеристики оказались недостаточными для достаточно тяжелого автомобиля.
• ВАЗ-21129 — устанавливается на автомобили «Лада Веста» с первых дней серийного производства до настоящего времени. Может агрегатироваться с роботизированной коробкой переключения передач. Представляет собой аналог двигателя ВАЗ 21127, отличающийся наличием ряда новых узлов:

1. Система впуска и выпуска отработанных газов.
2. Контроллер калибровки систем управления двигателем и динамического наддува (объем впускного коллектора может изменяться при помощи специальных заслонок).

Модернизация мотора позволила снизить:

1. Потребление топлива.
2. Уровни шума и вибрации во время работы.
3. Токсичность выхлопа.

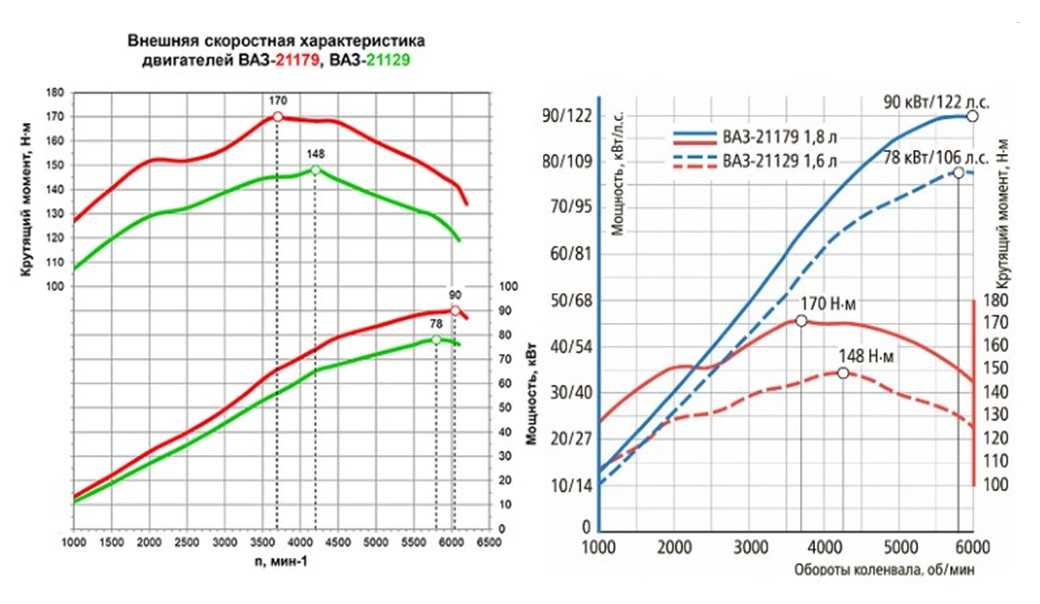

ВАЗ-21179 — новый двигатель для «Лады Весты». По мнению специалистов, он наиболее подходит для автомобилей такого класса.

От остальных силовых агрегатов мотор «Лады Весты» отличается:

1. Увеличенным объемом цилиндров.
2. Новым коленчатым валом.
3. Крутящим моментом 127 Нм при числе оборотов коленвала 1000 об/мин. Кроме того, газораспределительный механизм двигателя оснащен первым отечественным фазовращателем. Из-за экспериментов, проводимых с этим фазовращателем, мотор долгое время пролежал «на полке». Появление модификации автомобиля «Лада Веста» с двигателем объемом 1,8 л. ожидается в ближайшее время.

HR16DE-H4M — мотор, разработанный инженерами альянса «Рено-Ниссан». С 2005 года его серийный выпуск освоен на ОАО «АвтоВАЗ». От отечественных силовых агрегатов ниссановский двигатель «Лады Весты» отличается рядом особенностей, среди которых:

1. Установка фазовращателя на впускной вал.
2. Использование электронной дроссельной заслонки.
3. Наличие системы изменения фаз газораспределения.
4. Цепной привод механизма газораспределения.

Несомненным достоинством мотора является легкость осуществления тюнинга, с помощью которого можно увеличить мощность и улучшить его технические характеристики. Как осуществить тюнинг, какие детали необходимо установить, а также тип новой прошивки для двигателя «Лады Весты» можно узнать, посмотрев видеоролик

https://youtube.com/watch?v=nV8-Wtmihb4

К недостаткам двигателя «Лады Весты» можно отнести:

1. Отсутствие гидрокомпенсаторов клапанов газораспределительного механизма, что требует в процессе эксплуатации регулярной (в среднем каждые 90 тыс. км пробега) регулировки тепловых зазоров.
2. Невозможность установки роботизированной коробки переключения передач.

ВАЗ-21203 — один из самых интересных вазовских двигателей. Его прототип впервые появился в 1998 году и предназначался для минивэна «Надежда» (ВАЗ 2120). Несмотря на то что автомобиль в серию не пошел, работы над 2-литровым двигателем продолжались. За многие годы экспериментальной работы удалось отработать ряд нестандартных технических решений, которые и легли в основу нового «хорошо забытого» мотора.

Двигатель отличается универсальностью — его можно устанавливать как на классические заднеприводные автомобили, так и на более современные переднеприводные. Серийное производство мотора ВАЗ 21203 предполагается осуществлять на мощностях опытно-промышленного производства ОАО «АвтоВАЗ». Единственное препятствие, которое необходимо преодолеть в ходе подготовки производства — ресурс вазовской трансмиссии не рассчитан на совместную работу с мощным силовым агрегатом.

• Какой автомобиль самый мощный
• Различия систем полного привода, какая лучше
• Самая уродливая машина в мире
• Китайские подделки автомобилей

Описание

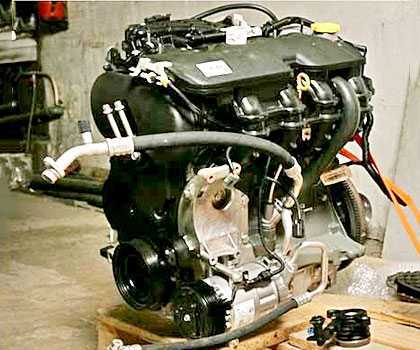

Новый двигатель получил индекс ВАЗ-21129. Впрочем, новым его можно назвать с большой натяжкой. По сути это тот же ВАЗ-21127. Основные изменения коснулись усовершенствований, приводящих к соответствию нормам токсичности стандарта Euro 5. Одновременно не значительные изменения коснулись механической части мотора.

Двигатель ВАЗ-21129 представляет собой рядный четырехцилиндровый 16-клапанный атмосферник объемом 1,6 литра, мощностью 106 л. с и крутящим моментом 148 Нм.

Устанавливался на автомобили Лада:

Блок цилиндров отлит из высокопрочного чугуна. Рабочие поверхности гильз подвергнуты хонингованию. Полости для охлаждения выполнены при отливке, а соединяющие их каналы выполнены сверлением. Дополнительно изменена конструкция опор и масляного поддона. В целом блок цилиндров стал более жестким.

ГБЦ традиционно осталась алюминиевой, с двумя распредвалами и 16 клапанами (DOHC). Тепловой зазор регулировать вручную нет необходимости, так как толкателями являются гидрокомпенсаторы.

Поршни так же изготовлены из алюминиевого сплава. Имеют три кольца, два из которых компрессионные и одно маслосъемное. В днище поршня имеются выемки, но они не защищают клапана при контакте (например, в случае обрыва ремня привода ГРМ). В любом случае при встрече с поршнем загиб клапанов, как и разрушение поршня, неизбежны.

Изменения коснулись юбки поршней. Теперь она стала короткая (облегченная) с графитовым напылением. Кольца тоже получили улучшение – стали тоньше. В результате снижена сила трения пары кольцо-стенка гильзы цилиндра.

Шатуны «колотые», с запрессованной в верхнюю головку сталебронзовой втулкой.

Несколько изменен коленчатый вал. Теперь в его теле имеются специальные дополнительные сверления, благодаря которым исключено масляное голодание шатунных шеек.

Изменения получила система впуска. На ВАЗ-21129 устанавливается впускной ресивер с изменяемой геометрией и объемом камеры. Это достигнуто внедрением системы заслонок, которые регулируют длину впускного коллектора.

В системе смазки появились маслофорсунки, охлаждающие днища поршней.

Из электрики исключен датчик массового расхода воздуха. Вместо него установлены датчики атмосферного давления и температуры воздуха.

Дополнительно в электрической части ЭБУ старого двигателя заменен новым (М86). Работа всей электрики осуществляется от энергии вырабатываемой модернизированным генератором постоянного тока.

Агрегат адаптирован к использованию с разными типами трансмиссий (МКПП и АКПП-АМТ).

Немного истории

По сути, ВАЗ-21129 является далёким «потомком» увидевшего свет ещё в 1984 году суперсовременного по тем временам двигателя «восьмёрки», в разработке и доводке которого принимали участие специалисты Porsche – думаю, не стоит объяснять, какой инженерный потенциал был заложен в этот агрегат первоначально?

Однако на протяжении многих лет в семействе «2108» не было ни 16-клапанных версий, ни мотора с объёмом более 1,5 литра, ни инжекторной системы питания.

По сути, относительно современный облик получил появившийся в 1997 году двигатель ВАЗ-2112, а непосредственным предшественником нашего «пациента» является модель 21127, выпущенная двумя годами ранее.

Тюнинг

Благодаря типовой конструкции мотор 21129 обладает потенциалом 150 л.с. наиболее популярна модернизация ДВС следующими способами:

• тюнинг блока и ГБЦ – расточка цилиндров до 88 мм максимум, шлифовка каналов головки, установка легких поршней;
• тюнинг впускного тракта – заслонка 54 мм вместо штатной, фильтр с нулевым воздушным сопротивлением;
• тюнинг выпускного тракта – паук на выходе;
• модернизация ГРМ – модификация 8.9 распределительных валов Стольников с обязательной регулировкой фаз.

Турбируют моторы ваз роторными компрессорами, нагнетателями или механическими турбинами. Однако инерционный механический наддув уже имеется внутри штатного ресивера, поэтому данный вариант экономически невыгодный.

Таким образом, в двигателе 21129 достигнут стандарт Евро-5 без увеличения мощности и особых конструкционных изменений базового варианта 21127. Использован блок управления М 86 следующей версии прошивки. Клапаны не защищены от изгиба поршнями, общая оценка пользователями на уровне +4.

Характеристики мотора 21129

С одной стороны мотор 21127, послуживший базовой версией для создания 21129, в свою очередь является тюнингованной модификацией 21126, поэтому большинство узлов в двигателе осталось прежним для снижения себестоимость производства. С другой точки зрения, изготовителем учтены минусы апгрейда его дочернего предприятия в ДВС 21128, поэтому конечная схема двигателя имеет вид:

• диаметр цилиндра и ход поршня остались классическими для переднеприводных моторов – 82 мм и 75,6 мм, соответственно;
• схема газораспределительного механизма движков осталась неизменной – DOHC с двумя верхними распредвалами;
• головка блока цилиндров, шатунно-поршневая группа и блок цилиндров не претерпели изменений;
• сохранился полностью впускной тракт с интегрированным ресивером, датчиками ДАД и ДТВ вместо ДМРВ;
• навесное оборудование изменилось частично – новые подушки, генератор и выпускной коллектор;
• улучшена система охлаждения мотора, впрыска топлива.

Самой важной особенностью 21129 стала новая версия прошивки контроллеров ЭСУД – М86. В результате снизился расход бензина, увеличился крутящий момент и мощность до 148 Нм и 106 л

с., соответственно. То есть, модернизация не затронула объемы камер сгорания 1,6 л.

Полное описание параметров мотора приводится в инструкции, а основные технические характеристики 21129 содержатся в данной таблице:

Изготовитель	АвтоВАЗ
Марка ДВС	21129
Годы производства	2015 – …
Объем	1597 см3 (1,6 л)
Мощность	78 кВт (106 л. с.)
Момент крутящий	148 Нм (на 5800 об/мин)
Вес	110 кг
Степень сжатия	10,5
Питание	инжектор
Тип мотора	рядный
Впрыск	распределенный с электронным управлением
Зажигание	катушка для каждой свечи
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	объединен с ресивером, полимерный, встроенная заслонка, датчики ДТВ и ДАД
Выпускной коллектор	катализатор
Распредвал	2 шт., метки на шкивах смещены на 2 градуса
Материал блока цилиндров	чугун
Диаметр цилиндра	82 мм
Поршни	облегченные, производитель Federal Mogul
Коленвал	от 11183
Ход поршня	75,6 мм
Горючее	АИ-95
Нормативы экологии	Евро-5
Расход топлива	трасса – 5,3 л/100 км смешанный цикл 6,6 л/100 км город – 9 л/100 км
Расход масла	максимум 0,1 л/1000 км
Какое масло лить в двигатель по вязкости	5W-30 и 10W-40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть, Mannol, Mobil
Масло для 21129 по составу	синтетика, полусинтетика
Объем масла моторного	3,5 л
Температура рабочая	95°
Ресурс мотора	заявленный 200000 км реальный 300000 км
Регулировка клапанов	гидрокомпенсаторы
Система охлаждения	принудительная, антифриз
Количество ОЖ	7,8 л
Помпа	с металлической крыльчаткой
Свечи на 21129	BCPR6ES от NGK или отечественные АУ17ДВРМ
Зазор между электродами свечи	1,1 мм
Ремень ГРМ	Gates, ширина 22 мм, ресурс 200000 км пробега
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	номер по каталогу 90915-10001 замена 90915-10003, с обратным клапаном
Маховик	увеличенный размер демпфера
Болты крепления маховика	коробка МТ – М10х1,25 мм, длина 26 мм, проточка 11 мм коробка АТ – М10х1,25 мм, длина 26 мм без проточки
Маслосъемные колпачки	код 90913-02090 впускные светлые код 90913-02088 выпускные темные
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	800 – 850 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 62 – 87 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный) головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

Замена индивидуальных катушек зажигания

На двигателе установлены четыре индивидуальные катушки зажигания (по одной для каждого цилиндра). Катушки зажигания закреплены непосредственно на свечах зажигания, а высоковольтные провода при этом отсутствуют.

Потребуется

: отсоединить провод «минус» от аккумулятора и приготовить ключ в зависимости от двигателя:

• на ВАЗ 21126, ВАЗ 21127, ВАЗ-21129 и ВАЗ-21179: TorX E8;
• на K4M: ключ «на 8»;
• на остальных двигателях ВАЗ (в том числе Renault H4M): ключ «на 10».

Как снять

1. Снять пластиковую крышку двигателя (потянуть вверх, преодолевая сопротивление фиксаторов).
2. Снять колодку с проводами от катушки зажигания (нажать на фиксатор).
3. Вывернуть болт крепления катушки зажигания.
4. Снять катушку зажигания, потянув ее вверх.

Как установить

1. Нанести на внутреннюю поверхность наконечников катушек специальную диэлектрическую высокотемпературную смазку валиком диаметром 2 мм (например, General Motors 12345579, Renault 8200168855, Beru 0890300029, DoneDeal Silicon Dielectric Grease и др.).
2. Установить катушку на двигатель в обратном порядке.

Процесс также показан на видео:

Мотор 21129

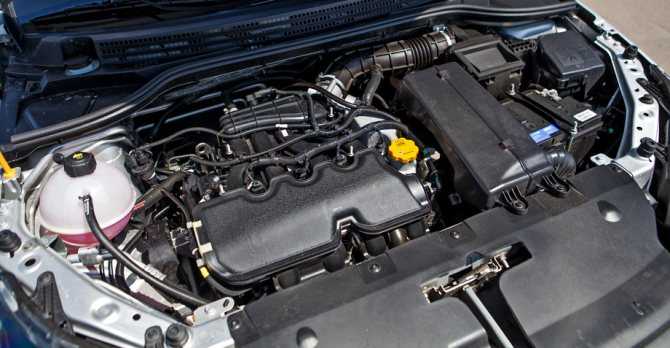

Новый двигатель ВАЗ 21129 создан на базе модели 21127, которую устанавливают на машинах: Гранта, Калина, Приора. Оба движка отличаются модернизированной системой впуска воздуха. Вместо измерительного прибора массового расхода, используются датчики абсолютного давления (ДАД) и температуры воздуха (ДТВ). Применена система заслонок, регулирующих длину впускного коллектора, что позволяет мотору оптимально работать как на низких, так и на высоких оборотах. Новый силовой агрегат рассчитан под Евро-5 и адаптирован под МКПП от Renault.

У двигателя 21129 изменения коснулись:

• блока цилиндров — повышена жесткость;
• системы смазки;
• впрыска топлива;
• навески дополнительных агрегатов;
• подвески движка;
• системы выпуска отработавших газов и набора элементов управления двигателем.

На 21129 применяется облегченная шатунно-поршневая группа. Поршни с короткой юбкой отлиты из алюминиевого сплава. В днище каждого поршня сделаны четыре небольшие выточки под тарелки клапанов, но они не предотвращают контакт клапана с поршнем при нарушении фаз газораспределения или обрыве ремня привода ГРМ. На каждом поршне установлено два компрессионных и одно маслосъемное кольцо. Они тоньше, чем на предыдущих моделях, чтобы сократить внутренние потери на трение.

Тюнинг ВАЗ-21129 (на примере спортивной версии Весты) без установки турбины и компрессора позволяет увеличить мощность со 106 до 150 л. с.

Технические характеристики

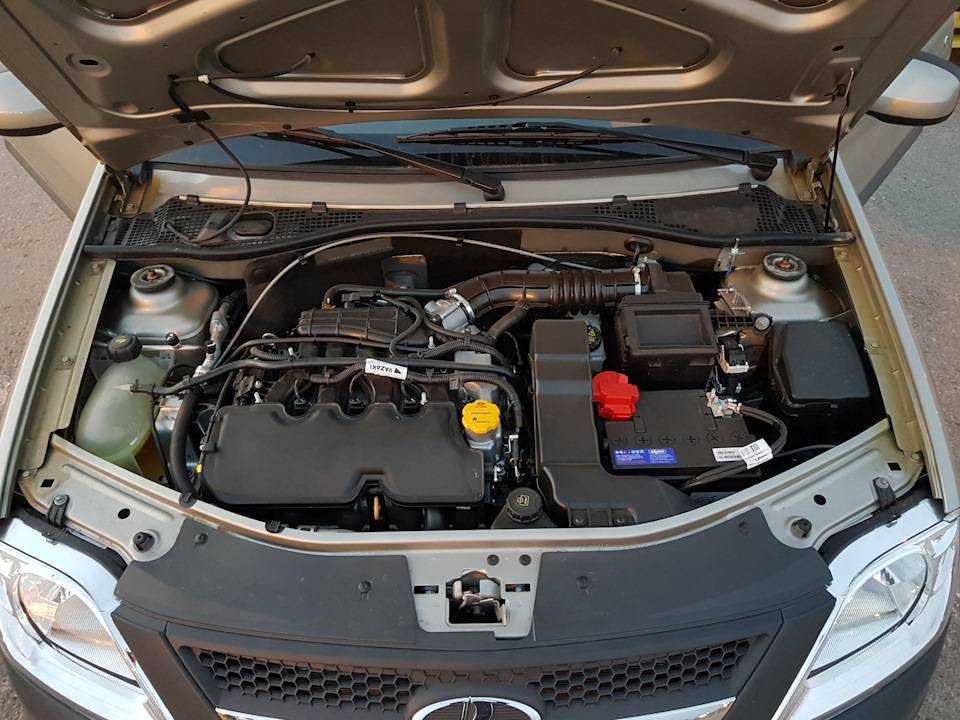

Двигатель Лада Веста — это знакомый мотор, получивший индекс 21129. Техническая характеристика силового агрегата ваз 21129 отличается от двигателя ваз 21179 некоторыми показателями.

Параметры мотора 21129:

Производство	АвтоВАЗ
Марка	21129
Годы выпуска	2015-н.в.
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	75.6
Диаметр цилиндра, мм	82
Степень сжатия	10.5
Объем куб.см	1596
Мощность л.с./об.мин	106/5800
Крутящий момент, Нм/об.мин	148/4200
Топливо	92-95
Экологические нормы	Евро 5
Вес кг	109
Расход топлива, л/100 км (для Веста) город трасса смешанный	9.0 5.3 6.6
Расход масла, гр./1000 км	до 200
Масло	0W-300W-405W-305W-4010W-3010W-4015W-40
Сколько масла в двигателе, л	3.2 (АМТ)4.4 (МКПП)
Замена масла проводится, км	15000(лучше 7500)
Рабочая температура град.	—
Ресурс двигателя Лада Веста, тыс. км по данным завода на практике	200 —
Тюнинг потенциал без потери ресурса	150+ —
Устанавливался на:	Лада Веста Лада Икс Рей

Плюсы и минусы

Перечислять качественные изменения можно долго, однако простому пользователю это будет вряд ли интересно, поэтому остановим внимание на основных аспектах — достоинствах и недостатках. Достоинствами движка 21129 являются:

Достоинствами движка 21129 являются:

1. Экономный расход охлаждающей жидкости (ОЖ), моторного масла и горючего.
2. Соответствие стандартам Евро-5.
3. Усовершенствованное навесное оборудование.
4. Капремонт собственными силами.
5. Заявленный ресурс 200 000 км пробега.
6. Отсутствие периодических регулировок клапанных тепловых зазоров.

Чтобы обеспечить указанный ресурс мотора, руководство рекомендует использовать только качественную смазку надежных производителей.

Минусами конструкции силового агрегата являются:

1. Дорогое обслуживание из-за необходимости высококачественного масла в гидротолкателях.
2. Высокий бюджет капремонта в связи с применением ШПГ и комплекта ремня ГРМ иностранных компаний.

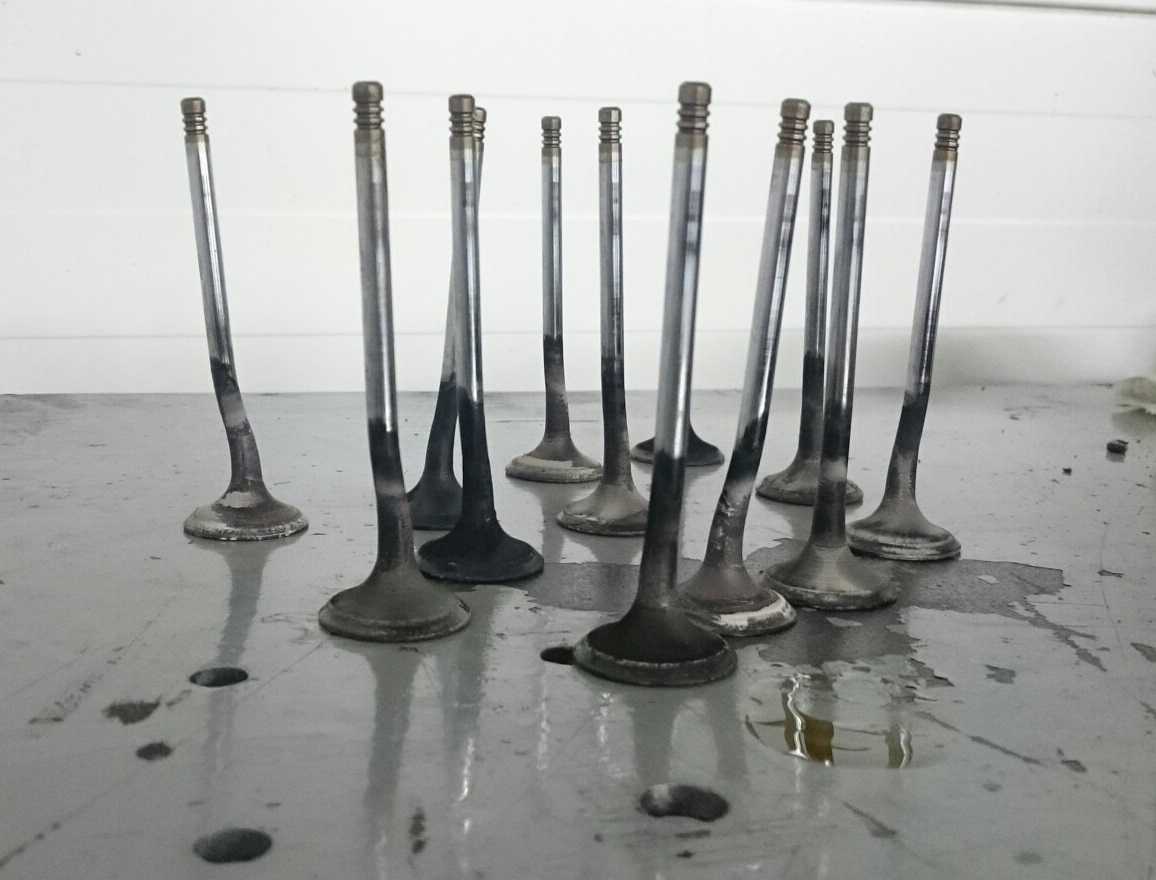

3. Опасность получения изгиба клапанов при обрыве ременного привода ГРМ.

Степень сжатия снизилась на 0,5 единиц, что позволяет уменьшить октановое число топлива. На практике качество отечественного бензина неудовлетворительное. Специалисты не рекомендуют экспериментировать в целях сомнительной экономии эксплуатационного бюджета.

Проверка и замена катушки зажигания

На заднеприводных автомобилях классического семейства с карбюраторным двигателем катушка зажигания (в автомобильных кругах её часто называют «бобиной») устанавливается в моторном отсеке на левом брызговике и закрепляется с помощью двух гаек.

На более поздних инжекторных версиях установлен модуль зажигания, закрепляемый на блоке цилиндров.

Перед тем, как принять решение о замене катушки, следует удостовериться в ее неработоспособности, иначе ремонт может оказаться бесполезным, а деньги будут выброшены на ветер.

Способы проверки

Самый простой, не требующий особых приспособлений, но небезопасный способ. Снимаем центральный высоковольтный провод и прокручиваем двигатель, повернув ключ зажигания. Одновременно прислоняем снятый провод на «массу» или кузов автомобиля. Если искра есть — значит катушка в порядке. Для этой операции, возможно, понадобится помощник.

Второй способ, он же более точный, заключается в измерении сопротивлений обмоток катушки с помощью измерительного прибора мультиметра или «в народе» с помощью тестера.

Измерение сопротивлений катушки зажигания

Зачищаем контакты катушки (шпильки на корпусе). Первая проверка — сопротивление первичной обмотки. Для этого подключаем омметр к двум шпилькам и снимаем измерения. В зависимости от типа проверяемой катушки сопротивление должно находиться в следующих пределах: катушка 2101-2107 Б-117А = 3-3.5 Ом; катушка 2108-099 027.3705 = 0.45-0.5 Ом.

Затем проверяем сопротивление в цепи вторичной обмотки. Одну клемму тестера подключаем к центральному выводу высоковольтного провода, а вторую клемму щупа — оставляем на выводе первичной обмотки. В этом случае сопротивление рабочей катушки должно быть следующим: Б-117А = 7.4-9.2 кОм; 027.3705 = около 5 кОм.

Замена на новую

Для замены катушки зажигания (бобины) ВАЗ 2107 необходимо проделать следующие действия:

1. Вынимаем высоковольтный провод из крышки катушки.
2. Ключом на 8 отворачиваем гайку с вывода, обозначенного на крышке катушки буквой «Б», и снимаем наконечники зеленого и коричневого проводов. Чтобы мелкие гайки не потерять, рекомендуем наживлять их на место.
3. Аналогично отсоединяем голубой провод с черной полосой от вывода, обозначенного буквой «К».
4. Если цвета проводов окажутся другими, а такое возможно — перед отсоединением пометьте их положение. С вывода «Б» провод проложен в жгуте проводов, с вывода «К» — один соединяется с выводом распределителя зажигания, второй уходит в жгут.
5. Ключом на 10 отворачиваем на три-четыре оборота гайки крепления катушки.
6. Снимаем ее с автомобиля.

Устанавливаем новую катушку в обратной последовательности, соблюдая записанный порядок подсоединения проводов.

Модели и фирмы-производители

На прилавках автомагазинов существует несколько моделей катушек зажигания. Для «классики» (2101-2107) — Б-117А, а для автомобилей ВАЗ восьмого семейства (2108-21099) — 027.3705.

В основном, все катушки отечественного производства, фирмы-производители: АТЭ-2, Цитрон, Старый Оскол. Самыми качественными, по многочисленным отзывам, считаются катушки от производителя ЗАО «СОАТЭ» г. Старый Оскол.
