Как прокачать сцепление на «ниве»? алгоритм действий

Замена сцепления 2123

Для удобства все работы лучше проводить вместе с помощником. Нужно установить автомобиль на смотровую яму или воспользоваться подъемником.

Начать нужно с коробки передач:

Отсоедините клемму «минус» от аккумуляторной батареи.

Слейте масло из коробки передач, открутив пробку, которая находится в поддоне.

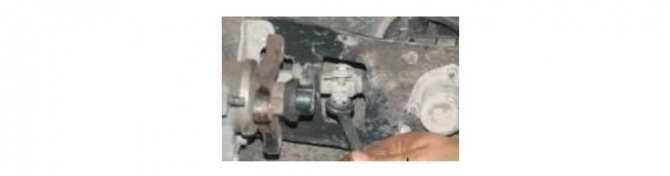

Снимите передний карданный вал и промежуточный вал, открутив их крепления.

Отсоедините штекер от датчика заднего фонаря.

Снимите чехол рычага коробки переменных передач.

Открутите гайку опорной пластины от механизма переключения.

Открутите гайку от стяжного хомута крепления тяги механизма переключения.

Снимите механизм переключения передач, открутив три болта.

Выверните болты крепления поддона сцепления.

Снимите цилиндр с корпуса, не отсоединив его от патрубка.

Аккуратно отведите его в сторону и привяжите на проволоку.

Снимите стартер, открутив три его болта (третий болт не показан на фото).

Отсоедините приемную трубу и стабилизатор поперечной устойчивости. Затем открутите болты корпуса сцепления.

Важно! Во время работ помощник должен поддерживать корпус коробки передач. Снимите коробку передач

После снятия КПП у нас появился доступ к сцеплению. Для установки нового диска нужно заранее купить оправку.

Если у вас есть старый первичный вал коробки, срежьте с него шестерню и используйте вместо инструмента.

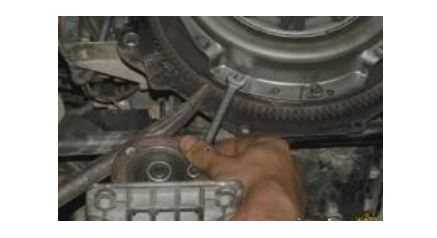

Переходим к снятию нажимного диска. Удерживаем монтажкой маховик от вращения, откручиваем 6 болтов.

Прижмите пальцем нажимной диск к ведомому и снимите их.

Установите новые диски. Перед затяжкой отцентрируйте оправкой ведущий диск. Если этого не сделать, поставить КПП будет сложно.

Дальнейшая сборка проводится в обратной последовательности. Не забудьте залить масло в коробку передач и подсоединить штекер фонаря заднего хода.

Возможные неисправности

Главный признак поломки рабочего узла – провал педали сцепления. Это случается при износе уплотнителей. Однако возможны и другие неисправности:

• Повреждение пыльника, защищающего шток и рабочую поверхность цилиндра.
• Поломка пружины.
• Ржавчина на рабочей поверхности (появляется при эксплуатации гидропривода со старой тормозной жидкостью, содержащей много влаги из воздуха).

Работоспособность узла можно восстановить с помощью ремкомплекта. Замена нужна лишь при появлении ржавчины в цилиндре.

Как делается замена сцепления Нива Шевроле своими руками

Самый простой способ при любой поломке – обратиться на СТО. Проблемы со сцеплением там способны устранить буквально за пару часов. Но есть и другой способ, который поможет сэкономить деньги, – отремонтировать машину своими руками.

Начнем с главного

Разберемся, что такое сцепление. Это устройство для переключения передач в автомобиле. Когда оно выходит из строя, то страдают и другие узлы: коробка передач и даже двигатель. Кроме этого, в каждой машине есть привод (передний или задний). У Нивы Шевроле привод полный гидравлический. Это создаст дополнительные сложности. Но если взялись, то отступать не будем.

Дальше давайте ознакомимся с возможными поломками сцепления. Например, когда у Нивы Шевроле «пробуксовывает» сцепление, то причинами могут быть:

1. Прогорание или сильный износ накладок. В такой ситуации нужна замена диска.
2. Масло на накладках ведомого диска. Тогда ищем, где протекает масло, устраняем течь, а также промываем диски.
3. Бывают ситуации, когда сцепление «ведет». Это происходит по причине его частичного выключения. В чем тут дело:

• появление торцевого биения или деформация ведомого диска. Оптимальным выходом станет замена диска на новый;
• попадание воздуха в гидравлику. В таком случае понадобится прокачка системы;
• перекосило нажимной диск, тогда без вариантов – менять;
• ослабление заклепок накладок. Только поменяв весь комплект на новый, можно решить проблему;
• поломка нажимной вилки. Может понадобиться замена.

Бывают и такие варианты: шум при нажатии на сцепление или при отпускании педали. Все равно без того, чтобы разобрать всю систему, никак не обойтись.

Как происходит замена сцепления в машине Нива Шевроле

Главное в этом деле – терпение и следование инструкции в точности. А теперь ремонт шаг за шагом:

• заезжаем на смотровую яму;
• снимаем коробку передач;
• если решили не менять нажимной диск, то делаем пометки о расположении маховика и кожуха;
• берем ключ на 8 и выкручиваем все болты, которые крепят диск к маховику. Сделать это можно, если маховик держать неподвижно;
• снимаем ведомый и нажимной диски;
• если есть признаки износа ведомого диска, тогда его нужно менять;
• присмотритесь, не повреждены ли пружины демпфера. Если да, то диск тем более необходимо менять на новый;
• обследуем лепестки выжимной пружины. Они должны находиться на одном уровне и не иметь износа;
• только при условии, что все показатели в норме, замена деталей не требуется. А при несоответствии хотя бы одного из них покупки ведомого и выжимного дисков не избежать.

Важный момент – попутная замена выжимного подшипника. Если не сделаете это сейчас, то скоро опять будете разбирать автомобиль и менять его.

Обратите внимание на цилиндр гидравлики

Утечка жидкости или неполное включение сцепления? Достаем главный цилиндр и исследуем. Корпус не поврежден, отсутствуют царапины и признаки износа? Значит, обойдемся ремонтом. Привод работает при помощи рабочего цилиндра. Вы жмете на педаль, а он через систему тяг и гидравлику передает усилие на вилку и подшипник. Через резиновый шланг, которым соединены рабочий и главный цилиндры, бывает утечка жидкости. Это и приводит к плохому выключению сцепления. После замены рабочего цилиндра делаем регулировку и прокачку.

Понадобились снятие и установка бачка гидропривода сцепления? Значит, нужно открутить пробку бачка и гайку крепления, достать сам бачок и слить из него жидкость. Попустите хомут крепления и шланга и полностью отсоедините. Заметили внутри бачка отложения? Промойте и устанавливайте назад. Заливаем жидкостью и прокачиваем.

Ремонт закончился, но появилась другая проблема

И педаль сцепления податлива, и всю систему перебрали, но возникла другая забота: при наборе оборотов появилась вибрация. Легкий гул усиливается, как только обороты двигателя увеличиваются. И главное, до ремонта такой проблемы не было. Некоторые мастера советуют какое-то время поездить, и все пройдет. Но лучше не рисковать и снова разобрать автомобиль. Скорее всего, дело в кардане, и понадобится замена раздаточной коробки. И все это можно сделать самому. С первым ремонтом вы же справились?

Выбор ГЦС для ВАЗ 2107

Оптимальным вариантом при замене является приобретение ГЦС, предназначенного именно для классических моделей ВАЗ. Не подойдут главные цилиндры сцепления от автомобилей УАЗ, ГАЗ и АЗЛК. Это же относится и к зарубежным аналогам — на иномарках с задним приводом установлены ГЦС, приспособить которые к ВАЗ 2107 смогут только высококлассные специалисты (другие размеры, другая резьба под трубопроводы, другие конфигурации трубок). Однако можно без проблем заменить родной цилиндр на ГЦС от ВАЗ 2121 и от «Нивы-Шевроле».

Выбор производителя

При покупке нового ГЦС следует ориентироваться на продукцию проверенных российских производителей (АО АвтоВАЗ, ООО «Брик», ООО «Кедр»), белорусскую фирму Fenox, которая адаптирована к нашим условиям и доступна по ценам. Средняя стоимость ГЦС составляет 600–800 руб.

Как прокачать сцепление на ниве 2121

Снятие, замена, установка коленвала и его вкладышей

Симптомы: педаль сцепления стала мягкой и периодически проваливается.

Возможная причина: в гидропривод сцепления попал воздух.

Инструменты: эластичная трубка, емкость, набор ключей.

Примечание. Следует проверить надежность крепления соединений, наличие в трубках трещин или подтекания в соединениях. Также воздух может проникать через уплотнительные кольца главного или рабочего цилиндров.

1. Проверьте уровень тормозной жидкости в бачке гидропривода и доведите его до нормы, если это необходимо.

2. Наденьте на штуцер рабочего цилиндра шланг и прогрузите в емкость с тормозной жидкостью.

Примечание. Конец шланга подкачки должен постоянно находиться в жидкости.

3. Открутите примерно на четверть оборота штуцер. После этого резко нажмите и плавно отпустите педаль, пока не заметите, что воздушные пузырьки перестали выделяться из шланга.

4. Надавив на педаль, закрутите штуцер до отказа и снимите шланг, после чего наденьте колпачок штуцера.

Примечание. После прокачки надо довести уровень тормозной жидкости в бачке до нормы.

Уважаемые покупатели, во избежание ошибок при отправке рабочего цилиндра сцепления URBAN, в строке «Комментарий» указывайте металлический или пластмассовый цилиндр , модель и год выпуска вашего автомобиля.

На 21214м- НИВА Урбан с 2021г. стали устанавливать гидропривод сцепления (ГЦС+РЦС) Valeo, шланг на быстросъемах. Он сделан из пластика, причем целиком, корпус, поршень, шток, всё пластик.

– 21214-1602610-00 главный цилиндр гидропривода сцепления (ГЦС);

– 21214-1602510-00 рабочий цилиндр сцепления (РЦС) ;

– 21214-1602692-00 трубка пластиковая, так же в каталоге есть второй номер 21214-1602602-10.

Сцепление и его гидропривод: 1 – вилка выключения сцепления; 2 – кронштейн; 3 – рабочий цилиндр гидропривода сцепления; 4 – штуцер для прокачки; 5 – центральная диафрагменная нажимная пружина; б – нажимной диск; 7 – маховик; 8 – пружина демпфера; 9 – ведомый диск; 10 – трубка; 11 – картер сцепления; 12 – главный цилиндр гидропривода сцепления; 13 – бачок гидропривода сцепления; 14 – педаль сцепления; 15 – первичный вал коробки передач; 16 – задний подшипник первичного вала; 17 – направляющая втулка; 18 – муфта подшипника выключения сцепления; 19 – подшипник выключения сцепления; 20 – шаровая опора вилки выключения сцепления; 21 – передний подшипник первичного вала; 22 – кожух; 23 – толкатель

Главное преимущество пластиковых деталей гидропривода сцепления (ГЦС+РЦС) Valeo на 21214м – НИВА Урбан – это то, что пластик не требует механической обработки и необходимая шероховатость зеркала цилиндра и поршня обеспечивается в отливке. Данная технология исключает производственные риски связанные с обработкой корпусов цилиндров, поршней и повышает ресурс гидропривода сцепления. Также новый гидропривод сцепления более легок в монтаже на производстве, так как исключены резьбовые соединения.

Ранее была металлическая трубка и резиновый шланг на резьбовых соединениях, сейчас же это единая пластиковая трубка, которая монтируется на рабочий и главный цилиндр сцепления с помощью быстросъемного соединения.

При нажатии педали сцепления поршень главного цилиндра перемещается и передает давление через рабочую жидкость на поршень рабочего цилиндра Lada 4х4 Urban VALEO (РЦС 21214-1602510-00), который через толкатель воздействует на вилку и муфту выключения сцепления.

В гидроприводе сцепления используется тормозная жидкость DOT-4. Ее запас находится в бачке гидропривода, соединенном с главным цилиндром резиновым шлангом. Под пробкой бачка находится резиновая гофрированная диафрагма, изолирующая полость бачка от атмосферной влаги и пыли. Для прокачки гидропривода (при замене его деталей или смене жидкости) предусмотрен штуцер на рабочем цилиндре.

Очень хорошо повысилась информативность педалей, поэтому когда буксуешь в тяжелых условиях как бы сливаешься с автомобилем воедино и тебе это очень помогает откуда-то выбраться. Из тяжелых условий.

Другие артикулы товара и его аналогов в каталогах: 21214-1602510-01, 21214160251001.

Lada 4х4 Нива Urban.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить рабочий цилиндр сцепления ВАЗ 21214 на автомобиле семейства Нива 21214 Урбан.

С интернет – Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.

Как заменить сцепление на Ниве Шевроле самостоятельно

Каждый автомобилист, у которого механическая коробка передач знает, что такое сцепление, и рано или поздно сталкивается с тем что оно просто на просто пропадает, и когда начинает трогаться оно не выжимается, тем самым создает своего рода неудобства. Единственным вариантом в такой ситуации — это обратиться в ближайший автосервис, где в течение двух-трех часов будет произведена на автомобиле нива шевроле замена сцепления. Данный вариант является не дешёвым, поэтому если бюджет у вас не позволяет данную процедуру по замене можно произвести и самому в гарных условиях.

О том, как происходит замена, регулировка, а также ремонт, вы узнаете из данной статьи, а также узнаете какое поставить лучше всего.

Что представляет собой сцепление

Благодаря ему происходит от двигателя к самой коробке передач передача крутящего момента, благодаря чему появляется возможность переключать скорости на коробке. Если эта работа будет происходит не надлежащим образом, это отрицательно отразится на остальных механических узлах. Данный привод является гидравлическим, в нем нет зазоров, и имеет автоматизированную компенсацию, благодаря чему не происходит износ накладок функциональных. Данный привод является одной из важных деталей, так он подает сигнал к рабочим элементам к самому водителю.

Какие неисправности бывают

Это целый механизм, и этих причин по которой оно выходит из строя может быть очень много. Давайте рассмотрим наиболее распространенные:

При нажатии на педаль сцепления на Нива Шевроле, происходит пробуксовка, то есть происходит включение не полное, это может быть вызвано:

• Большим износом фрикционных накладок, или они прогорели, данная проблема решается полной заменой диска.
• На ведомом диске на поверхности появляется масло, это говорит о том, что у деталей неисправны уплотнители. Устранить проблему можно промыв диски, удалив причины протекания.

Бывает, что оно наоборот не полностью выключается его начинает вести, это может быть по следующим причинам:

• У ведомого диска происходит коробление или биение, решить данную неисправность можно при помощи ремонта если конечно у него незначительные повреждения. Но как правило если данная неисправность появилась решить ее можно только лишь полностью заменив диск.
• У фиксированных накладок ослабились заклепки. Потребуется заменить комплект ведомого диска
• Наличие воздуха в самой системе. Решается это прокачкой системы
• Коробление и перекос диска. Решить можно заменив данную деталь

Может возникнуть неисправность, когда требуется заменить некоторые части и детали. Это определяется следующими признаками:

• Слышны шумы во время нажатия на сцепления
• Такие же шумы слышны, когда педаль отпускается

Это говорит о том, что необходимо снимать и разбирать данную систему, и устранять появившуюся поломку.

Как произвести замену

Когда причина поломки ясна, нужно переходи к ее устранению. Процесс по замене является очень долгим и трудоемким, поэтому нужно набраться терпения, и выполнять все строго по инструкции, включающая в себя следующие этапы:

1. Устанавливаем автомобиль на яму
2. Подготовить необходимые инструменты
3. Снимаем коробку передач, это нужно чтобы был доступ к устройству
4. После того как коробка снята, необходимо пометить отметками, как расположен маховик и кожух.
5. Ключом на восемь выкручиваем несколько крепежных болтов, они крепят к маховику сам диск сцепления.
6. Производим снятие двух дисков нажимного и ведомого
7. Осматриваем их и если присутствуют различные сколы, трещины, то его необходимо в срочном порядке менять.
8. Проверяем в каком состояние выжимная пружина
9. После осмотра и устранения всех неисправностей, установка происходит в обратном порядке, в котором производилось снятие.

На этом все этапы по замене сцепления на автомобиле Нива Шевроле закончены. Очень важным в процессе замены, посмотреть в каком состояние выжимной подшипник, и, если он находится в изношенном состояние лучше произвести замену на новый, так как через пару месяцев если не заменить, придётся разбирать устройство заново. Теперь вы имеете представление как самому произвести снятие и замену диска, и можете в любой момент, не обращавшись к специалисту привести всю процедуру самостоятельно.

Устройство сцепления ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4, конструкция, нажимной и ведомый диски, главный и рабочий цилиндр, привод сцепления.

Ведомый диск заменяют при:

— Осевом биении в зоне накладок более 0,5 мм. — При растрескивании, задирах или неравномерном износе накладок. — Если расстояние от поверхности накладки до заклепок менее 0,2 мм.

Сцепление автомобилей ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 с 2009 года выпуска.

С 2009 года на автомобили ВАЗ-21214М Лада 4х4 устанавливают привод сцепления с автоматической компенсацией износа фрикционных накладок ведомого диска.

Основные регулировочные данные сцепления.

— Начальный свободный ход педали сцепления: 1,4-2,0 мм — Полный свободный ход педали до момента начала включения сцепления: 25-35 мм — Свободный ход толкателя вилки выключения сцепления: 4-5 мм

Вилка выключения сцепления.

Вилка выключения сцепления стальная, штампованная. Находится в картере сцепления и качается на шаровой опоре. Под нее на вилке выполнено углубление. К шаровой опоре вилка поджимается пластинчатой пружиной (приклепанной в средней части вилки). Внутренние концы вилки упираются в муфту подшипника выключения сцепления и поджимаются к нему фигурной пружиной.

В отверстие наружного конца вилки входит толкатель рабочего цилиндра гидропривода сцепления. Внутренняя пружина рабочего цилиндра постоянно поджимает (через его толкатель и вилку выключения сцепления) подшипник выключения сцепления к лепесткам диафрагменной пружины кожуха.

Подшипник выключения сцепления.

Установлен на муфте, которая при включении-выключении сцепления перемещается по направляющей втулке. Подшипник не требует обслуживания и смазки. Его заменяют в случае усиления шума при выключении сцепления.

Устройство привода сцепления ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Педаль сцепления.

Подвешена на оси в кронштейне педального узла. Для возврата педали в исходное положение служит оттяжная пружина. Педаль шарнирно соединена с толкателем, который входит в выемку поршня главного цилиндра гидропривода сцепления.

Главный цилиндр сцепления.

Закреплен в моторном отсеке на двух шпильках, приваренных к кронштейну педального узла. Главный цилиндр соединен стальной трубкой и армированным резиновым шлангом с рабочим цилиндром, закрепленным на картере сцепления с помощью кронштейна.

Как снять главный цилиндр сцепления

Подготовительные работы для выполнения этой операции идентичные предыдущей. Перед началом нужно отсоединить минусовый контакт от АБ, осушить бочек гидравлического привода. Перед началом демонтажа необходимо снять крепежный эластичный хомут с расширительной емкости, чтобы сдвинуть его в сторону.

Необходимо смещать трубопровод со штуцером. Для выполнения этой операции понадобится рожковый ключ 13. Сначала нужно слабить затяжку крепежного хомута, что позволит сместить шланг со штуцером, расположенным на главном цилиндре.

Для выполнения следующего действия возьмите торцевой ключ 13 и удлинитель. С помощью этого инструмента открутите обе гайки, которые являются основными крепежными элементами главного цилиндра. После этого, деталь можно снять со шпилек.

Прокачка сцепления на Ниве

Чтобы прокачать гидропривод сцепления Шевроле Нива нужны:

• ключ на «8»;
• шланг;
• прозрачная бутылка;
• тормозная жидкость.

Прокачка сцепления должна выполнятся с помощником и на яме или эстакаде.

Далее все почти так же как при прокачке тормозов, нужно:

1. залить жидкость в бачок;
2. на клапан рабочего цилиндра одеть кусок прозрачной трубки и опустить другой его конец в бутылку с небольшим кол-ом ТЖ;
3. резко нажимать несколько раз подряд педаль сцепления и удерживать её пока другой человек открывает клапан прокачки для выпуска воздуха;
4. процедура повторяется раз 6, пока не пойдет свежая тормозная жидкость и пеерстанут идти пузыри воздуха.

При отпускании сцепления был слышен звук (пшик). Где-то в середине хода педали. Само сцепление схватывало не равномерно.Если надавить на сцепление и удерживать его, то чувствуется, как педаль «ослабевает» — перетекает тормозная жидкость. После этого сразу педалью сцепление не разомкнуть — только двойным-тройным выжимом сцепения (надо жидкость снова перегнать в рабочий цилиндр.

Явное подозрение на поврежденную резиновую прокладку. Позиция 10.

Меняем. Вместе с бачком.Старую жидкость из бачка убираем шпритцом.

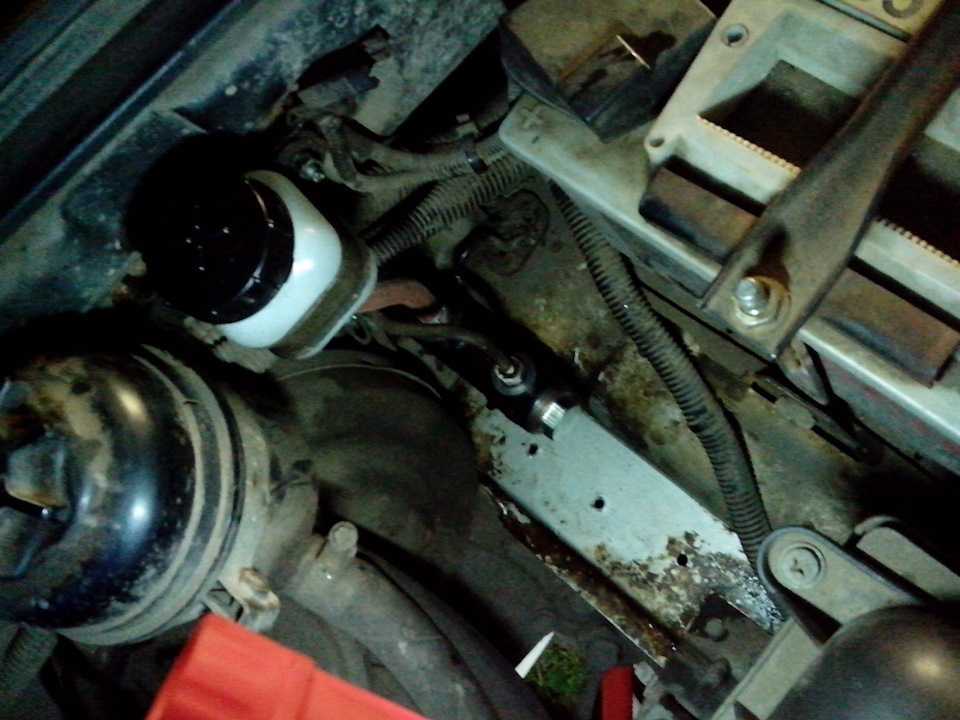

Отсоединяем бачок. И откручивает две гайки крепления цилиндра.

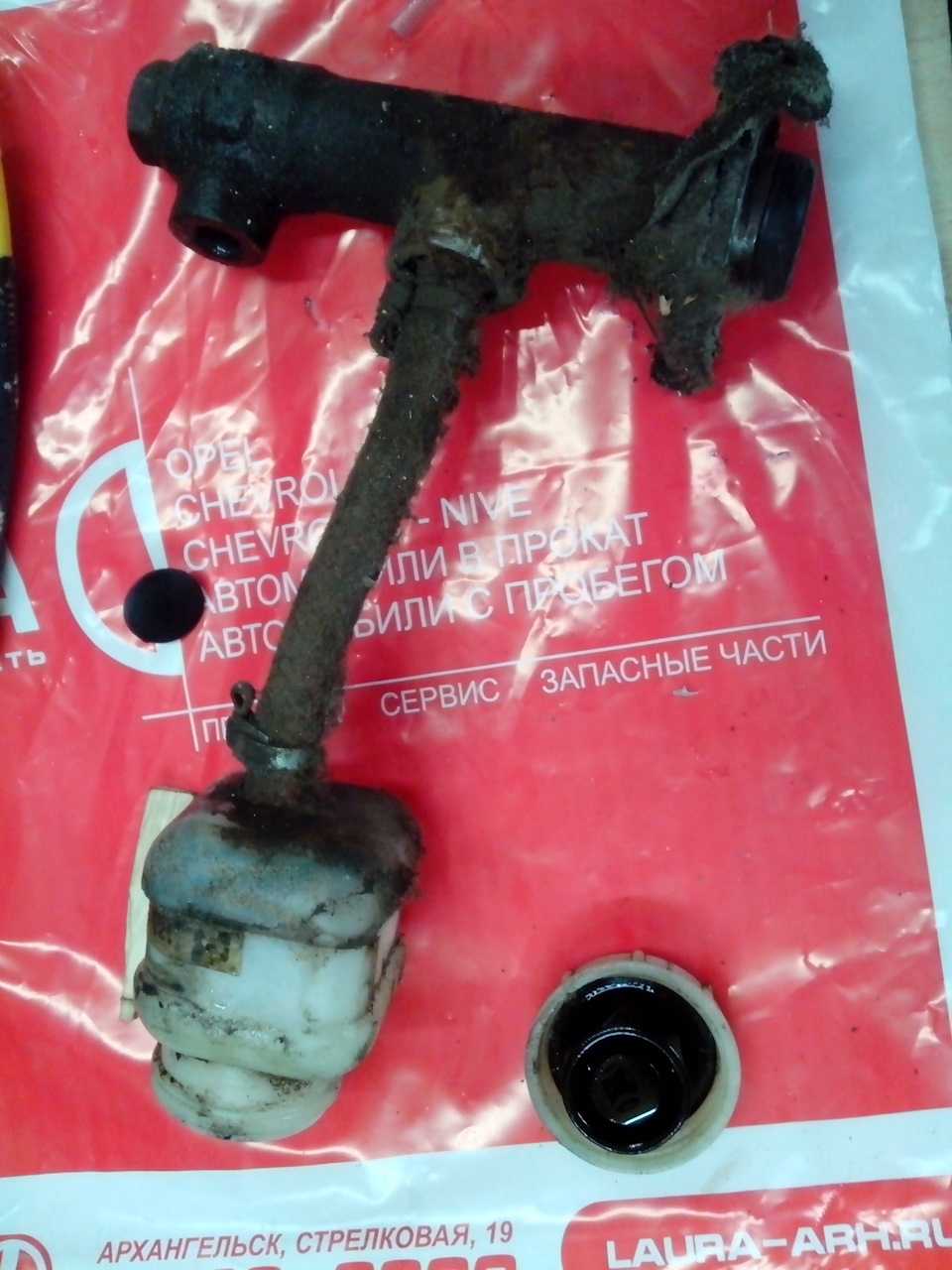

Вот такой вот старый цилиндр:

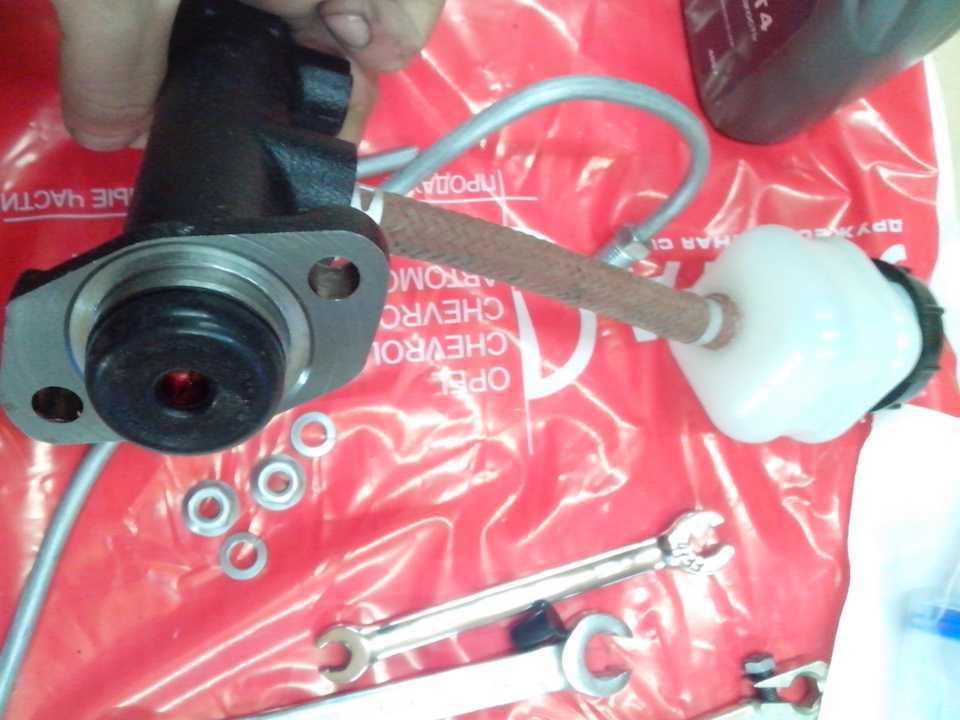

Сразу присоединяем шланг от бочка к новому цилиндру на пружинный хомут.

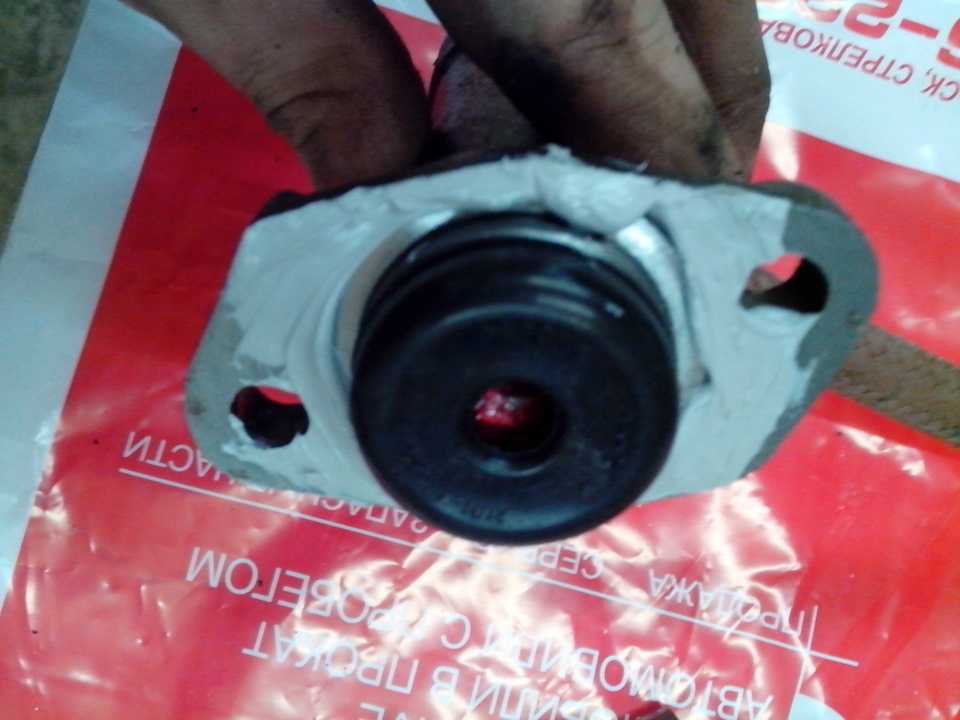

Для «герметичного» соединения (чтоб быль не попадала) используем герметик.

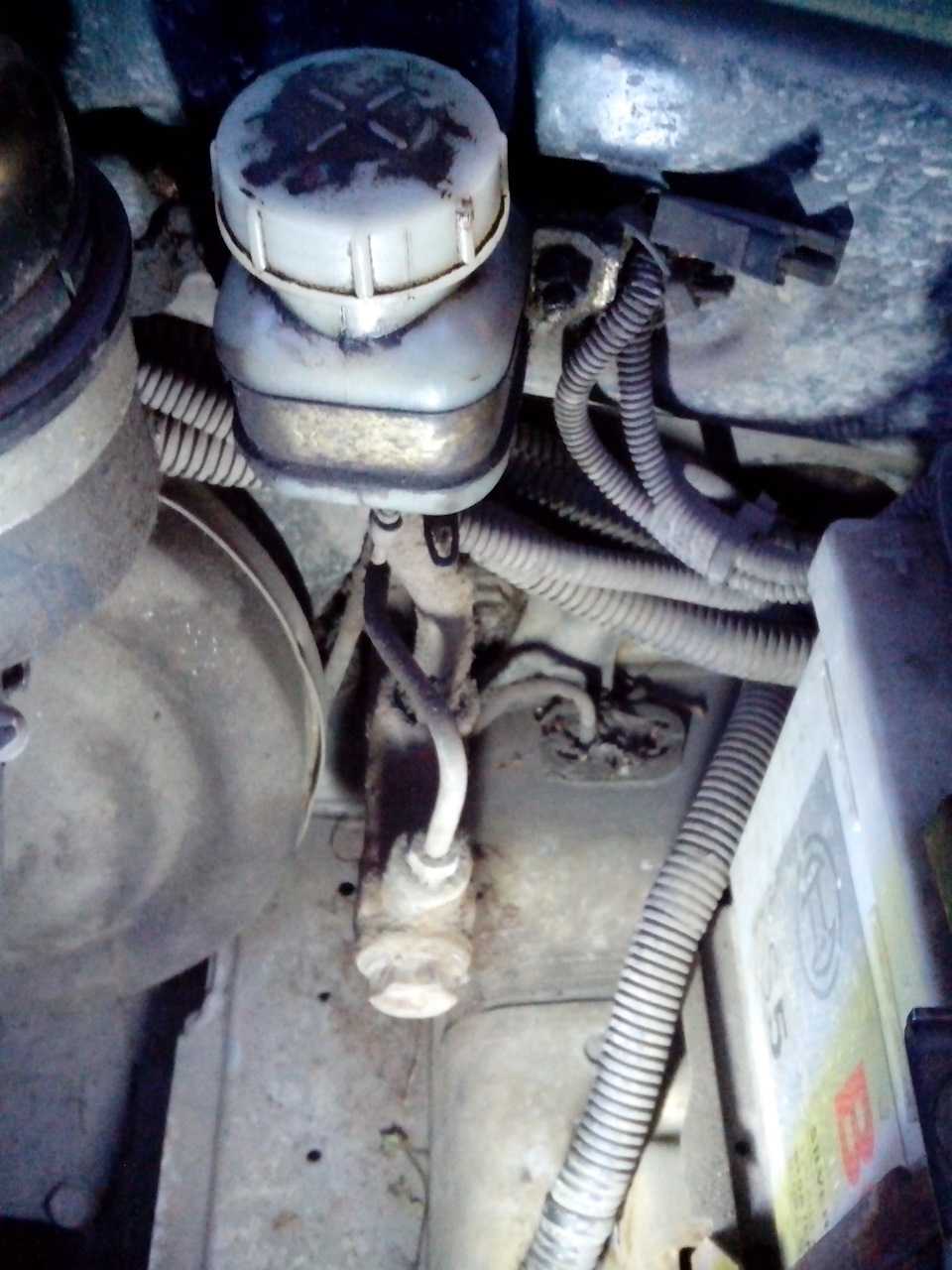

И прикручиваем все на место.

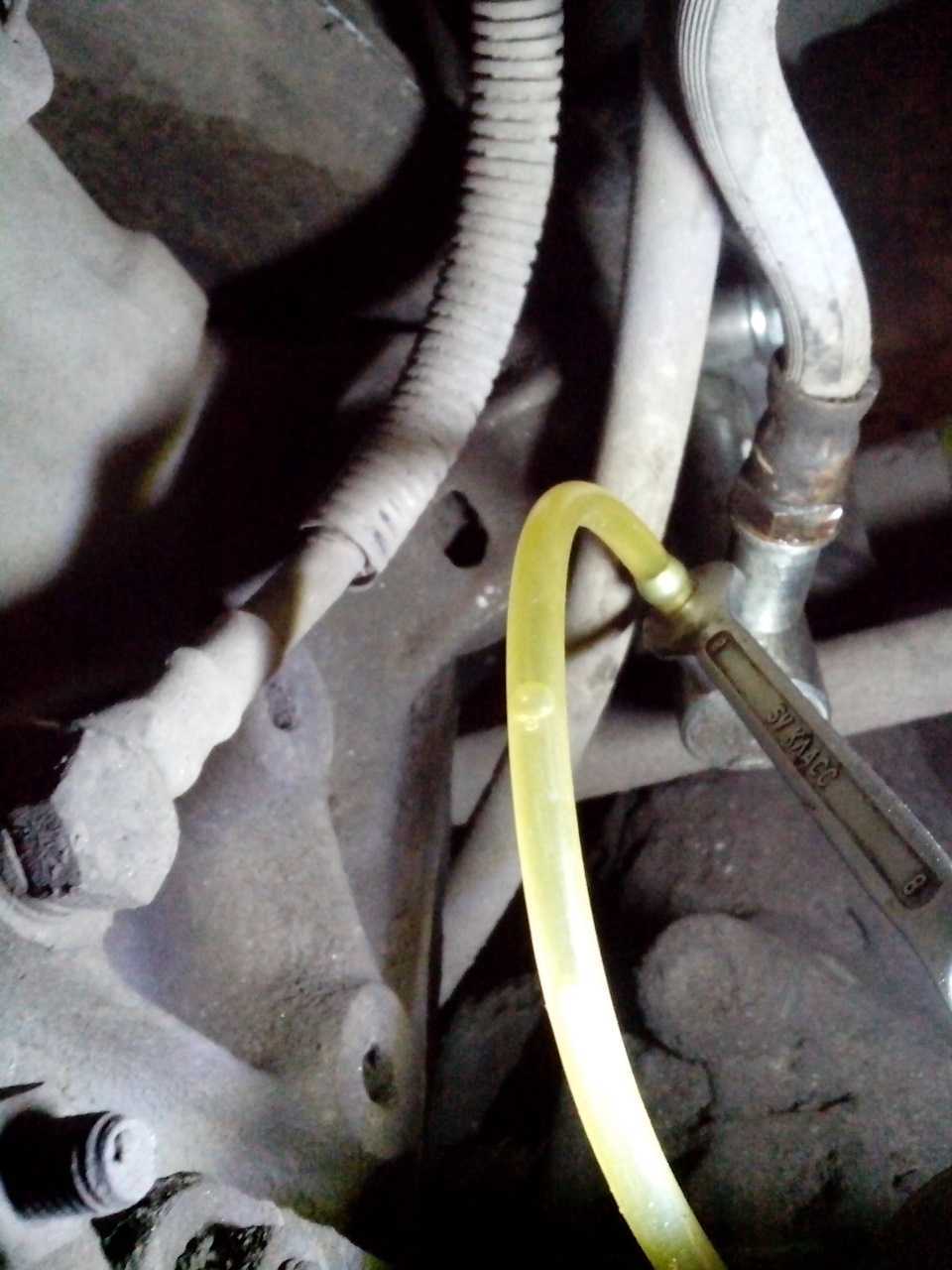

Остается только прокачать тормозну жидкость. Опять самотеком, как и при замере РЦС.

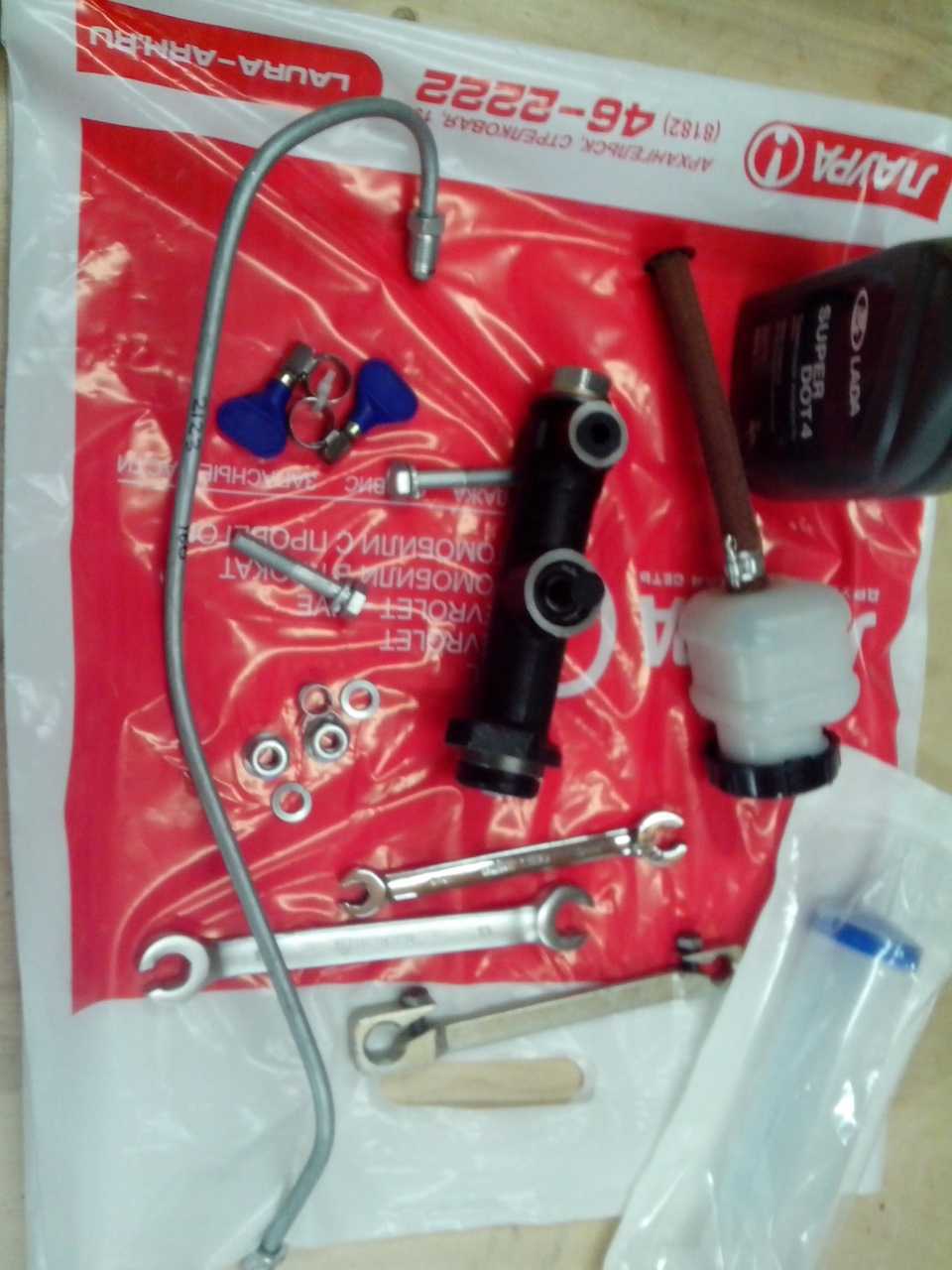

2101-1602610 Главный цилиндр сцепления — 600 рублей2123-1602692-10 Трубка гидравлического привода сцепления — 160 рублей (осталась в запас)

Разобрал старый главный цилиндр сцепления и убедился что резинка имела повреждения:

Бачок сцепления в сборе со шлангом — 300 рублейТормозная жидкост — 200 рублей

пружинный хомут — Xoмyт пpyжинный 12,5×8,4гайка м8 с буртом — 2 штшайба пружинная м8 — 2 шт

Кстати, шприц на 100 мл и трубка с зажимом облегчат труд.

Инструменты:

• Плоскогубцы
• Резиновая груша
• Вороток под торцевую насадку 3/4
• Удлинитель для торцового воротка
• Насадка на вороток 13 мм
• Гаечный ключ накидной разрезной 10 мм

Детали и расходники:

• Тормозная жидкость
• Главный цилиндр гидропривода сцепления

Примечание:

Главный цилиндр снимайте для замены или ремонта при утечке жидкости, неполном выключении сцепления (может быть вызвано утечкой жидкости или износом манжет), а также при неполном включении сцепления (в результате засорения компенсационного отверстия или его перекрытия разбухшей манжетой).

Детали главного цилиндра: 1 – цилиндр; 2 – колпачок защитный; 3 – кольцо стопорное; 4 – поршень толкателя; 5 – уплотнительное кольцо; 6 – поршень главного цилиндра; 7 – уплотнительное кольцо; 8 – пружина возвратная; 9 – уплотнительная прокладка; 10 – штуцер; 11 – стопорная шайба; 12 – прокладка.

1. Откачайте резиновой грушей жидкость из бачка.

2. Ослабьте хомут крепления шланга и отсоедините его от главного цилиндра.

3. Отведите шланг в сторону.

4. Ключом «на 10» охватывающим пять граней, выверните гайку крепления трубопровода из главного цилиндра.

5. Извлеките трубопровод из отверстия главного цилиндра и отведите его в сторону.

6. Отверните две гайки крепления цилиндра.

7. Снимите главный цилиндр сцепления с автомобиля.

8. Устанавливаем главный цилиндр в обратной последовательности. При установке контролируем, чтобы толкатель педали сцепления попал в выемку поршня цилиндра.

9. Прокачайте гидропривод сцепления, как описано .

Источник

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Переборка и ремонт главного тормозного цилиндра

Снятие и установка главного цилиндра происходит по классической схеме – запоминаю, как снимал, чтобы поставить обратно в том же порядке. Особо расписывать этот процесс нет смысла.

Разборку главного цилиндра не рекомендуется проводить тем, кто вообще не имеет навыков слесарных работ. Тогда проще заменить главный цилиндр в сборе.

После разборки приступаем к промывке деталей цилиндра. Промывка осуществляется только тормозной жидкостью. Все детали, которые есть в ремкомплекте желательно поменять, особенно уплотнительные кольца, возвратную пружину.

При осмотре цилиндра особое внимание обратите на: состояние корпуса, состояние зеркала и штока. Небольшую коррозию или лёгкие задиры можно устранить мелкозернистым наждачным бруском

Хотя задиры могут говорить о нарушении зазора между поршнем и цилиндром.

Также можно сильно надавить на шток и оценить насколько быстро он возвращается в первоначальное состояние, в идеале он должен вернуться обратно сразу же, это говорит об исправном состоянии пружины. Ещё один способ проверки заключается в тестировании герметичности. Для этого нужно закрыть штуцеры и нажать на шток, утечек воздуха быть не должно. Корпус цилиндра должен быть без вмятин, сколов, трещин и т.д.

Главный цилиндр является важным узлом в любом автомобиле и потому за исправностью этой детали нужно внимательно следить, в конце концов, от этого зависит безопасность, ведь утечка тормозной жидкости может повлечь отказ работы системы сцепления и даже спровоцировать ДТП, так как на многих автомобилях главный цилиндр отвечает и за тормоза. При возникновении любых симптомов неисправности цилиндра следует как можно скорее устранить неполадки и использовать для этого только качественные запчасти.

Полезные советы для ремонта главного цилиндра

• рабочую жидкость из гидропривода при снятии главного цилиндра сцепления полностью можно не сливать;
• при промывке деталей цилиндра категорически не рекомендуется применять такие жидкости, как: минеральные масла, бензин, дизтопливо или керосин. Промывку осуществляйте только тормозной жидкостью для предотвращения разбухания резиновых частей;
• перед тем, как производить сборку цилиндра, смажьте все детали тормозной жидкостью. Для сферической поверхности поршня, которая контактирует с толкателем, используйте консистентную смазку.

После установки главного цилиндра не забудьте провести прокачку гидропривода.

Удачи вам при ремонте главного цилиндра сцепления.

Регулировка сцепления Шевроле Нива

В автомобилях Шевроле Нива устанавливается сухое сцепление. Оно приводиться в действие гидравлическим механизмом. При нарушении в работе сцепления требуется произвести его настройку. Вот несколько признаков, при проявлении которых необходимо срочная диагностика:

• увеличенный люфт педали. Если при нажатии педаль превышает свой ход по нормативу – это значит, что сцепление выключается не полностью. При этом диск не полностью соприкасается с маховиком. Несвоевременный ремонт может привести к сильному износу.
• Слишком малый ход педали. Такой дефект может привести к пробуксовке прокладки. При этом мощность двигателя очень сильно падает.
• Появление рывков при трогании. Так же возможно возникновение ударов в трансмиссии.

Появление всех этих признаков свидетельствуют о наличие проблем с регулировкой педали. Если их проигнорировать это может привести к замене сцепления и дорогостоящему ремонту.

Порядок проведения регулировки

1. Регулировка сцепления Шевроле Нива производиться при выключенном двигателе. Так же лучше отключить аккумулятор, чтобы не произвести случайный запуск двигателя при вращении вала.
2. Коробка переключения передач переводиться в нейтральное положение. Главный цилиндр устанавливается с зазором в полмиллиметра от толкателя. Это расстояние достаточно для выключения диска сцепления. В дальнейшем осуществляется регулировка хода педали.
3. Ход педали не должен превышать 3 миллиметра. Регулировку необходимо проводить изменяя положение контргайки и болта. Затянув их можно отрегулировать величину хода.
4. Толкатель должен свободно перемещаться не более 4-5 миллиметров. Чтобы отрегулировать его, необходимо отрегулировать гайку ограничителя.
5. Так же, чтобы отрегулировать толкатель можно изменить положение контргайки.

Общий свободный ход педали должен быть в пределах 25-35 миллиметров.

Чтобы более точно отрегулировать педаль сцепления необходимо производить работу на смотровой яме или подъемнике.

Отличие регулировки на Ниве Шевроле

Сцепление в авто Шевроле Нива усиленное. Для этого использовался утолщенный металл большего диаметра. Для прижатия используются демпферные пружины. Гидравлический вариант сцепления позволяет компенсировать износ.

Диски сцепления балансируются в собранном виде. Обычно их называют корзиной. Располагается такой компонент в корпусе из алюминия. Когда производиться регулировка сцепления Шевроле Нива необходимо установить новый ведущий диск. Возможен дефект пружин, прижимающих диск.

Чтобы не производить частую регулировку в устройстве предусмотрено наличие рабочего цилиндра. Этот компонент позволяет производить автоматическое изменение зазора. При его выходе из строя узел меняется в сборе.

Ведомый диск находиться между маховиком и диском фасонной чашки. На него с помощью заклепок нанесена специальная накладка. При износе ее толщина уменьшается и заклепки могут царапать диск и вызывать биение.

При установке ступица должна быть направлена к корзине

При этом важно совместить отверстие ступицы и главный штифт

Ведомый диск с наклёпанной фрикционной накладкой располагается между маховым колесом и ведущим диском фасонной чашки. Шлицевая втулка диска свободно сидит на первичном валу. Заменяется при износе, если толщина накладки уменьшается до 0,2 мм и заклёпки начинают оставлять царапины на нажимном диске. Причиной могут стать осевое биение, ослабление заклёпок, трещины, поломки, задиры на теле фрикционного материала.

Устанавливается выпирающей частью ступицы в направлении фасонной корзины. При этом центрирующий штифт должен совместиться с отверстием ступицы.

Штампованная фигурная вилка выключения сцепления имеет углубление под шаровую опору, двумя концами упирается в муфту выжимного подшипника. Концы вилки, периодически изнашиваясь, реставрируются путём наваривания на них подушек до толщины заводского образца.

Главный, рабочий гидравлические механизмы сообщаются посредством стальной трубки и армированного рукава. Рабочий цилиндр при помощи кронштейна, крепится на картере сцепления.

С нажатием педали, поршень главного создаёт давление жидкости, которое заставляет толкатель и вилку перемещать муфту выжимного подшипника.

Гидропривод работает на тормозной жидкости марки ДОТ-4, запас которой содержится в бачке и имеет сообщение с главным посредством шланга. Прокачку гидравлики предусматривает штуцер, размещённый на цилиндре (рабочем).
