Регулировка тормозных механизмов задних колес уаз патриот 3163

Когда менять колодки на УАЗ Патриот

Замена задних тормозных накладок производится только комплектом, поскольку из-за разной толщины накладок не обеспечивается равномерное торможение. Завод-производитель заявляет срок службы деталей не менее 50 тыс. км. Но при движении по бездорожью во внутренние полости тормозов попадает абразив, ускоряющий износ механизмов.

Для осмотра состояния деталей требуется поднять машину на домкрате, а затем снять задние колеса и чугунные барабаны.

Повреждения колодок, при которых детали подлежат замене:

• при толщине фрикционного слоя менее 1,5 мм;
• при попадании на поверхность накладки смазочных материалов;
• при обнаружении механических повреждений фрикционного слоя;
• при разрушении металлического основания из-за низкого качества материала или ошибок при установке.

Как поменять задние тормозные колодки на УАЗ Патриот

В виду особенности конструкции и использования замена задних барабанных тормозных колодок происходит достаточно редко. При небольшом ежегодном пробеге они меняются раз в несколько лет. Поэтому могут возникнуть сложности при замене задних тормозных колодок. Связано это с тем, что непросто снять тормозной барабан и открутить закисшие за годы болты.

Завод рекомендует периодически снимать тормозной барабан и производить чистку и смазку деталей тормоза. Удобным случаем для проверки задних тормозов можно считать момент замены передних тормозных колодок — самое время вспомнить о задних тормозах.

Попутно нам предстоит: — проверить состояние тормозного барабана и степень его износа. — произвести регулировку тормозных механизмов — делается всегда. — при необходимости произвести замену тормозных цилиндров — подкрасить тормозной барабан, чтобы ржавчина не портила уважение в своему Патриоту.

Нам понадобятся: — комплект тормозных колодок — пыльники на тормозные цилиндры — настоятельно рекомендуем сразу же их приобрести. Мы считаем, что это расходный материал. — две стяжные пружины колодок заднего тормоза — два защитных колпачка для клапана выпуска воздуха — смазочные материалы — свежая тормозная жидкость — черная краска по ржавчине (не обязательно)

Перед началом работ проверьте уровень тормозной жидкости. При возврате цилиндров уровень тормозной жидкости поднимется. Часть жидкости может вылиться из бачка. Удалите часть жидкости из бачка перед началом работ используя пипетку или шприц.

1. Подложить булыжники (противооткаты) с обеих сторон другого заднего колеса, чтобы авто не скатилось и не свалилось с домкрата. Или используйте подъемник на сервисе на удобной высоте. 2. Открутить немного (сорвать) болты крепления колеса. 3. Снять с ручного тормоза. Установить в нейтральное положение рычаг переключения передач. 3. Поднять колесо УАЗ Патриот домкратом так, чтобы колесо возвысилось над поверхностью земли на 2-3 см. 4. Покрутить колесо и оценить его состояние. Проверить наличие люфта, пытаясь поднять колесо за нижнюю часть. Проверить состояние резины. 4. Снять колесо. Положить колесо под порог автомобиля. Оно будет выполнять страховку на случай, если домкрат не удержит автомобиль по какой-либо причине. 2. Очистить тормозной барабан от грязи и ржавчины. Очистить от грязи место крепления тормозной трубки и болты крепления рабочего цилиндра с обратной стороны тормозного щита. 2. Вывернуть три винта крепления тормозного барабана. Именно это сделать может оказаться не просто. 2. Снимите барабан. Из-за выработки барабана тормозные колодки находятся как-бы внутри него в образовавшейся выямке

Поэтому перед снятием барабана рекомендуется осторожно простучать барабан. Барабан снимается выпрессовыванием посредством вкручивания в барабан трех болтов в специальные отверстия

Вверните три болта М8 в резьбовые отверстия тормозного барабана и, равномерно затягивая болты, спрессуйте барабан со ступицы.

Трос ручника буханки

Если этот элемент механизма стояночного тормоза приходит в негодность, это становится заметно по неполадкам с рычагом ручника – он перестает опускаться, и колодки не разводятся.

Для исправления проблемы потребуется заменить тросик ручника.

При покупке троса стоит внимательно исследовать материалы, использованные для его обмотки – если чехол троса изготовлен из пластика, то он порой может сползать и собираться примерно в средине троса, что приводит к клину троса в кожухе.

Для того, чтобы таких проблем не возникло, владельцы УАЗА буханки советуют аккуратно снять пластиковую обмотку, собрать всё вниз, смазать трос маслом или тормозной жидкостью, обжать наконечник, проварить всю конструкцию кемпинг сваркой и обточить.

Когда требуется производить замену?

Первое что свидетельствует о том, что требуется замена этого элемента тормозной системы — это скрип во время торможения. Как только тормозная система издает его при нажатии на педаль – необходимо произвести осмотр и диагностику, плановую замену колодок.

Причиной скрипа является трение стального основания о тормозной диск после истирания фрикционной части колодок. При этом существенно снижается тормозной эффект. Чтобы не допустить полного истирания этой части, необходимо следить за ее состоянием и производить своевременную замену. Периодичность ее осуществления определяется по пробегу авто. Если установить тормозные колодки отечественного производства они прослужат в среднем от 10 до 15 тыс. км пробега. Продолжительность использования этих элементов тормозной системы от зарубежных производителей существенно выше и составляет 20-25 тыс. км пробега. Но при этом необходимо учитывать, что на скорость износа существенно влияет и характер вождения авто. Замена осуществляется если:

• толщина накладки стала меньше 1,5 мм;
• на ее поверхности обнаружены следы масла;
• повреждено стальное основание или фрикционная часть этого элемента.

Замена колодок передних тормозных механизмов Рено Меган

Замена колодок передних тормозных механизмов

Колодки дисковых тормозов следует менять на обоих передних колесах одновременно — замена колодок только на одном колесе приведет к неравному торможению. Пыль, образующаяся при износе колодок, может содержать асбест, вредный для здоровья. Никогда не сдувайте ее сжатым воздухом и старайтесь не вдыхать. НЕ используйте для очистки компонентов тормозов минеральные растворители. Применяйте только специальный очиститель или метиловый спирт.

При установке используйте новый болт направляющего штифта суппорта.

1. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и надежно установите ее на осевые подпорки. Снимите передние колеса.

2. Проследите проводку датчика износа колодок к разъему и отключите его (обратитесь к сопроводительной иллюстрации). Запомните правильное расположение электропроводки и выпустите ее из крепежных скоб.

3. Выведите суппорт наружу. Это втолкнет поршень в цилиндр и облегчит снятие и установку колодок.

4. Отверните болт нижнего направляющего штифта суппорта, используя подходящий гаечный ключ и заблокировав штифт вторым ключом. Выбросите болт — он подлежит замене (обратитесь к иллюстрациям).

5. Поверните суппорт, чтобы отвести его от колодок, и подвяжите проволокой к стойке подвески (обратитесь к сопроводительной иллюстрации). Не позволяйте суппорту повиснуть на шланге.

6. Извлеките тормозные колодки из кронштейна (обратитесь к иллюстрациям).

7. Измерьте толщину каждой тормозной колодки (металлическая основа плюс накладка) (обратитесь к сопроводительной иллюстрации). Если какая-либо из колодок изношена до указанной в Спецификациях минимальной толщины, все четыре колодки должны быть заменены. Колодки также подлежат замене, если хотя бы одна из них загрязнена маслом или смазкой, так как очистить ее невозможно. Если обнаружен неравный износ или загрязнение, найдите и устраните причину перед установкой новых колодок.

8

Если тормозные колодки пригодны к эксплуатации, аккуратно очистите их мягкой проволочной щеткой, уделяя особое внимание боковым участкам и обратной стороне металлической основы. Очистите также внутреннюю поверхность крепежного кронштейна суппорта. 9

Перед установкой колодок убедитесь, что направляющие штифты свободно скользят в кронштейне и что резиновые чехлы направляющих штифтов не повреждены (обратитесь к сопроводительной иллюстрации). Счистите пыль с суппорта и поршня щеткой. Осмотрите пылезащитный чехол поршня и сам поршень на наличие повреждений, подтеков и коррозии. Техобслуживание этих компонентов описано в Разделе Снятие, переборка и установка суппортов передних тормозных механизмов

9. Перед установкой колодок убедитесь, что направляющие штифты свободно скользят в кронштейне и что резиновые чехлы направляющих штифтов не повреждены (обратитесь к сопроводительной иллюстрации). Счистите пыль с суппорта и поршня щеткой. Осмотрите пылезащитный чехол поршня и сам поршень на наличие повреждений, подтеков и коррозии. Техобслуживание этих компонентов описано в Разделе Снятие, переборка и установка суппортов передних тормозных механизмов.

10. Если устанавливаются новые колодки, необходимо втолкнуть поршень суппорта в цилиндр, чтобы для них образовалось место. Используйте для этого струбцину или плоскую отвертку. Учтите, что при этом уровень жидкости в резервуаре повысится (рекомендуется предварительно откачать из него часть жидкости). 11. Установите колодки в рабочее положение, помня о том, что внутренняя колодка оснащена датчиком износа.

12. Разверните суппорт в рабочее положение. Убедитесь, что пружины колодок установлены правильно, затем нажмите на суппорт и установите новый болт направляющего штифта (обратитесь к сопроводительной иллюстрации). Затяните болт приведенным в Спецификациях усилием.

13. Подключите разъем проводки датчика износа тормозной колодки и закрепите провода скобами. 14. Нажмите педаль тормоза несколько раз, чтобы переместить колодки вплотную к диску. 15. Повторите описанную выше процедуру на втором суппорте переднего тормоза. 16. Установите колеса, затем опустите автомобиль на землю и затяните болты колеса приведенным в Спецификациях усилием. 17. Проверьте уровень тормозной жидкости, как описано в Разделе График текущего обслуживания.

Замена колодок рено меган 2

Замена задних колодок Рено Меган 2 — rental-yug.ru

Проверяем пыльники направляющих. Если вам нужны резинки для заднего суппорта, покупайте ремонтный комплект. Отдельно они не продаются. Меняем смазку направляющих. Вымываем старую, кладем новую. Монтируем новые колодки. Закрываем суппорт.

Спустя некоторое время, я собрался домой. Еду и при первом торможении педаль резко ушла, тормоза стали ватными, при следующем нажатии все стало нормально.

Дергаю ручник — все как. Ну еду дальше по пробкам, и чувствую, что помимо участившегося шума колодок появился еще какой-то прогрессирующий скрежет.

Наверните колесико регулятора на болт, так чтобы между ним и головкой болта остался лишь небольшой промежуток, затем установите болт в планку. Замена тормозных цилиндров, колодок и механизмов Рено Меган. В видео показано, как Я менял задние тормозные элементы в Рено Меган. Колодки меняются парами с двух сторон. Замена задних тормозных колодок на рено сценик 1 Ключ, молоток и монтировку использовал замена тормозных колодок рено меган задних рычаг для сдавливания тормозного поршня.

Подцепите короткий крючок фиксирующей пружины разжимной планки к ведомой тормозной колодке.

Замена задних колодок Рено Меган 2

Прикрепите планку к концу пружины, затем поместите ее в прорезь ведомой тормозной колодки. Прицепите верхнюю стяжную пружину к ведомой колодке. Прикрепите ведущую колодку к другому концу пружины и сместите ведущую колодку вниз, так чтобы головка болта регулятора попала в соответствующую прорезь.

Прицепите фиксирующую пружину к ведущей колодке обратитесь к сопроводительной иллюстрации. Снимите резинку, установленную на тормозной цилиндр.

Замена задних тормозных колодок Рено Меган 2

Отогните резиновые защитные крылышки и проверьте рабочий тормозной цилиндр на наличие повреждений и герметичность. Убедитесь, что оба поршня легко двигаются в цилиндре.

Обратитесь к Разделу Снятие и установка цилиндра заднего тормозного механизма, если необходимо, замените тормозной цилиндр. Перед установкой, очистите опорный щит барабанного тормоза и нанесите на контактные с колодками поверхности особенно на поршни цилиндра и нижний шарнирный узел немного высокотемпературной смазки или антиприхватывающего компаунда.

Замена Задних Тормозных Колодок Рено Меган 1

Не используйте слишком много смазки, иначе она может попасть на тормозную накладку колодки. Убедитесь, что ограничитель рычага ручного тормоза упирается в край ведомой тормозной колодки. Поместите сборку замена тормозных колодок рено меган задних планки и колодок на опорный щит и прикрепите тросик ручного тормоза к рычагу ведомой колодки. Установите верхние концы колодок на поршни тормозного цилиндра, затем прицепите к колодкам нижнюю стяжную пружину и вставьте их в нижний шарнирный узел.

Отцентрируйте колодки на опорном щите. Установите опорные стойки колодок и их пружины и закрепите их опорными чашками. С помощью отвертки поверните колесико регулятора разжимной планки так, чтобы диаметр круга, образованного колодками, составил Поместите барабан в рабочее положение, но пока не устанавливайте гайку ступицы. Повторите описанную выше процедуру на втором заднем тормозном механизме.

После замены колодок обоих задних тормозов, отрегулируйте зазор между тормозными накладками и барабанами, поочередно применяя ножной и ручной тормоз. Попросите ассистента убедиться, что разжимные планки функционируют правильно при нажатии педали регулятор разжимной планки должен щелкать.

Установите на место новые колодки и пластины. Очистите стержни направляющих при помощи ветоши и перед сборкой механизма смажьте их густой смазкой. Моменты затяжки: Заменив колодки на обеих сторонах автомобиля, несколько раз надавите на педаль тормоза, чтобы вывести поршни суппортов в рабочее положение. Не трогайте до этого момента рычаг ручного тормоза! Затем доведите уровень тормозной жидкости в бачке до максимума.

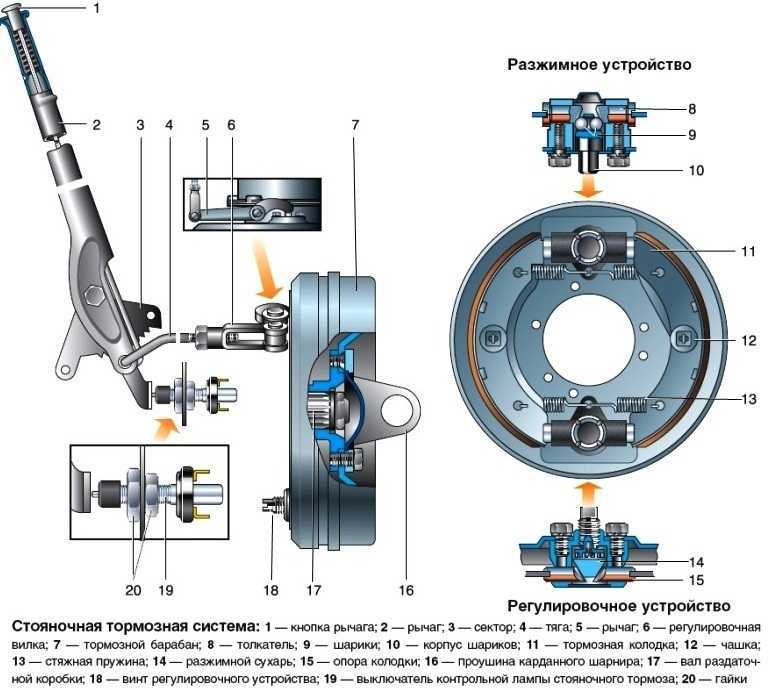

Замена барабана и колодок стояночного тормоза УАЗ Патриот 3163

Заменяйте колодки в следующих случаях:

– толщина фрикционных накладок меньше минимально допустимого значения (1,5–2 мм);

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– на накладках появились глубокие борозды и сколы.

Перед установкой новых тормозных колодок прошлифуйте накладки так, чтобы их диаметр был на 0,2–0,4 мм меньше диаметра тормозного барабана.

При правильном использовании стояночного тормоза тормозной барабан стояночного тормоза во время эксплуатации не изнашивается. Необходимость его снятия возникает при замене тормозных колодок и очистке деталей стояночного тормоза.

Предупреждения

Не применяйте для очистки тормозов бензин, дизельное топливо или какие-либо другие минеральные растворители.

Заменяйте колодки одновременно в тормозных механизмах обоих задних колес.

Работу удобнее выполнять на смотровой канаве.

Вам потребуются: ключ «на 14», ударная отвертка, отвертка с плоским лезвием, молоток.

1. Установите под колеса противооткатные упоры и опустите рычаг стояночного тормоза в крайнее нижнее положение.

2. Выверните четыре болта крепления вилки карданной передачи к барабану стояночного тормоза…

3. …и отведите карданный вал в сторону.

4. Выверните два винта крепления…

5. …и снимите тормозной барабан.

6. Придерживая стержень прижимной пружины, нажмите на чашку крепления прижимной пружины…

7. …и снимите чашку и прижимную пружину.

8. Извлеките стержень прижимной пружины.

9. Подденьте отверткой колодку, отведите от щита стояночного тормоза…

10. …поверните и отсоедините от нее верхнюю и нижнюю стяжные пружины.

Тормозные колодки несимметричны относительно ребра. Устанавливайте тормозные колодки стороной с меньшим вылетом к щиту стояночного тормоза.

11. Снимите стяжные пружины правой колодки стояночного тормоза и снимите колодку.

12. Аналогично снимите левую колодку стояночного тормоза.

13. Установите детали в порядке, обратном снятию.

Видео про «Замена барабана и колодок стояночного тормоза» для УАЗ 3163

https://youtube.com/watch?v=dgtRixsh7bo

Последовательность действий при прокачке тормозов УАЗ «Буханка»

• В соответствующий бачок следует залить тормозную жидкость, идентичную залитой ранее, до необходимого уровня.
• Прочистка клапанов, удаляющих воздух. Снятие защитных колпачков и присоединение шланга, который свободным концом должен быть опущен в тару, заполненную тормозной жидкостью.

• Далее нужно резко нажимать на педаль тормоза 4-5 раз с интервалом 10 секунд, при этом после каждого нажатия педаль следует отпускать плавно (для этих манипуляций вам понадобится помощник). При выжатой педали, проворачивается гаечным ключом на пол оборота перепускной клапан и жидкость с пузырьками начинает опускаться в тару. После выхода воздушных пробок клапан закручивается назад. Подобная процедура повторяется до прекращения выделения пузырьков и появления в педали «упругости».
• После всего вышеперечисленного перепускной клапан закрывается, резиновый шланг снимается, колпачок прикрепляется обратно на свое место.

Во время прокачки тормозной системы УАЗа в бачок, по необходимости, должна добавляться свежая тормозная жидкость. Жидкость, вытекающая из шланга, не пригодна в данном виде для последующего использования, так как она первоначально подлежит фильтрации и отстаиванию.

Начинать прокачку лучше с заднего правого колеса, затем перейти на заднее левое, потом переднее правое и, наконец, переднее левое. Для автомобилей с раздельным приводом понадобиться отдельная прокачка каждой части.

Если пузырьки после долгой прокачки не исчезают, следует перепроверить герметичность всей системы, особенно цилиндров. При надобности заменить или отремонтировать.

О задних тормозных колодках уаз патриот

Сложно себе представить автомобиль, у которого торможение осуществляется только лишь передними колесами. Такое торможение очень опасно, так как невозможно предугадать поведение авто в момент нажатия на педаль тормоза. Поэтому каждый современный автомобиль оснащен как передними, так и задними тормозными колодками. На некоторых зарубежных моделях задние колодки имеют такую же конструкцию, как и передние. На внедорожнике УАЗ Патриот отличаются от передних, хотя в итоге выполняют одну и ту же функцию. Рассмотрим, что же представляют собой задние колодки на УАЗ Патриот, какие лучше устанавливать и как происходит процесс их замены.

• Конструкция
  • Что поставить на Патриот
  • Замена

Конструкция

Назначение тормозных изделий на внедорожнике УАЗ Патриот понятно всем, а вот с конструкцией разберемся подробнее. Задние тормоза на внедорожнике барабанного типа, что говорит об основном рабочем элементе – барабане. Колодки представляют собой две дугообразные стальные конструкции, на верхний (наружний) слой которых нанесен фрикционный материал, имеющий низкие показатели скольжения. Также эти стальные конструкции имеют основание, за счет которого изделие закрепляется внутри барабана.

Задние колодки, по сравнению с передними, имеют более продолжительный срок службы, а именно составляет он около 50 тысяч км пробега.

Устанавливаются колодки на внедорожнике УАЗ Патриот в задние колеса, а точнее в барабан. При нажатии на педаль тормоза, механизм передает усилие на поршень, который, в свою очередь, действует на колодки, прижимая их к барабану. Таким образом, происходит торможение задних колес не только на внедорожнике УАЗ Патриот, но и на всех автомобилях с барабанным механизмом тормозной системы.

Что поставить на Патриот

Штатные тормозные устройства барабанного механизма на УАЗе Патриот при изнашивании создают неприятный скрип из-под колес. Причина скрипа обычно заключается не в износе фрикционной части, а в составе, из которого изготовлена накладка. Часто в нее добавляется асбест, что собственно вызывает оседание пыли на барабане, которая способствует образованию скрипа. На самом деле причин скрипа очень много, поэтому при появлении таких звуков водители стремятся заменить изделия на новые. На внедорожник можно установить устройства следующих фирм:

Важно также знать, что производители Ульяновского внедорожника установили в свое творение задние устройства, которые имеют отличия: так как одна идет длинная, а вторая короче. Это единственное отличие от всех других моделей автомобилей, где изделия абсолютно одинаковы по длине

При выборе изделий важно знать их каталожный номер – 12-3501090

По номеру изделия найти гораздо проще

При выборе изделий важно знать их каталожный номер – 12-3501090. По номеру изделия найти гораздо проще

Замена

Замена задних устройств производится в случае, когда:

• толщина накладки равна меньше 1,5 мм;
• на поверхности накладки имеются следы замасленности;
• имеется механическое повреждение стального основания или фрикционной части.

Прежде чем приступить к снятию изделий, необходимо откачать жидкость из бачка, так как при утапливании поршней ее количество увеличится и вытечет наружу.

К сведению! Замена изделий обязательно производится комплектом с обеих сторон.

Приступаем к замене:

1. Извлекается заднее колесо.
2. Снимается тормозной барабан.
3. Извлекается резиновый колпачок с рабочего цилиндра.
4. Выводится из зацепления с колодкой стяжная пружина, воспользовавшись при этом отверткой.
5. Можно развести по сторонам изделия и извлечь пружину.
6. Одной рукой придерживается стержень прижимной пружины, а другой необходимо нажать на верхнюю чашу и провернуть ее на угол 90 градусов.
7. Извлекаются все элементы: пружина, верхняя и нижняя чашки.
8. Удаляется стержень пружины и отвинчивается гайка крепления опорного пальца. При этом необходимо палец удерживать от проворачивания.
9. Извлекается палец и удаляется колодка.

Аналогичным способом извлекается и второе изделие при этом, не забывая снимать пластину опорных пальцев.

Все детали, которые изношены необходимо заменить. Перед установкой новых изделий, следует на тормозной щит, рекомендуется нанести специальную тугоплавкую смазку. Далее, осуществляется замена: устанавливаются новые колодки на место, при этом освободив поршни от фиксаторов с помощью пассатижей. Устанавливается на место барабан и колесо. Точно так же производится замена с другой стороны автомобиля.

Подытоживая, можно сказать, что исправность задних изделий не менее важна, чем передних. Поэтому при первых подозрениях об износе изделий, следует немедленно их заменить.

Конструкция

Назначение тормозных изделий на внедорожнике УАЗ Патриот понятно всем, а вот с конструкцией разберемся подробнее. Задние тормоза на внедорожнике барабанного типа, что говорит об основном рабочем элементе – барабане. Колодки представляют собой две дугообразные стальные конструкции, на верхний (наружний) слой которых нанесен фрикционный материал, имеющий низкие показатели скольжения. Также эти стальные конструкции имеют основание, за счет которого изделие закрепляется внутри барабана.

Задние колодки, по сравнению с передними, имеют более продолжительный срок службы, а именно составляет он около 50 тысяч км пробега.

Устанавливаются колодки на внедорожнике УАЗ Патриот в задние колеса, а точнее в барабан. При нажатии на педаль тормоза, механизм передает усилие на поршень, который, в свою очередь, действует на колодки, прижимая их к барабану. Таким образом, происходит торможение задних колес не только на внедорожнике УАЗ Патриот, но и на всех автомобилях с барабанным механизмом тормозной системы.

Что поставить на Патриот

Штатные тормозные устройства барабанного механизма на УАЗе Патриот при изнашивании создают неприятный скрип из-под колес. Причина скрипа обычно заключается не в износе фрикционной части, а в составе, из которого изготовлена накладка. Часто в нее добавляется асбест, что собственно вызывает оседание пыли на барабане, которая способствует образованию скрипа. На самом деле причин скрипа очень много, поэтому при появлении таких звуков водители стремятся заменить изделия на новые. На внедорожник можно установить устройства следующих фирм:

• Markon;
• ТИИР;
• STS.

Важно также знать, что производители Ульяновского внедорожника установили в свое творение задние устройства, которые имеют отличия: так как одна идет длинная, а вторая короче. Это единственное отличие от всех других моделей автомобилей, где изделия абсолютно одинаковы по длине. При выборе изделий важно знать их каталожный номер – 12-3501090

По номеру изделия найти гораздо проще

При выборе изделий важно знать их каталожный номер – 12-3501090. По номеру изделия найти гораздо проще

Замена задних устройств производится в случае, когда:

• толщина накладки равна меньше 1,5 мм;
• на поверхности накладки имеются следы замасленности;
• имеется механическое повреждение стального основания или фрикционной части.

Прежде чем приступить к снятию изделий, необходимо откачать жидкость из бачка, так как при утапливании поршней ее количество увеличится и вытечет наружу.

К сведению! Замена изделий обязательно производится комплектом с обеих сторон.

Приступаем к замене:

1. Извлекается заднее колесо.
2. Снимается тормозной барабан.
3. Извлекается резиновый колпачок с рабочего цилиндра.
4. Выводится из зацепления с колодкой стяжная пружина, воспользовавшись при этом отверткой.
5. Можно развести по сторонам изделия и извлечь пружину.
6. Одной рукой придерживается стержень прижимной пружины, а другой необходимо нажать на верхнюю чашу и провернуть ее на угол 90 градусов.
7. Извлекаются все элементы: пружина, верхняя и нижняя чашки.
8. Удаляется стержень пружины и отвинчивается гайка крепления опорного пальца. При этом необходимо палец удерживать от проворачивания.
9. Извлекается палец и удаляется колодка.

Аналогичным способом извлекается и второе изделие при этом, не забывая снимать пластину опорных пальцев.

Все детали, которые изношены необходимо заменить. Перед установкой новых изделий, следует на тормозной щит, рекомендуется нанести специальную тугоплавкую смазку. Далее, осуществляется замена: устанавливаются новые колодки на место, при этом освободив поршни от фиксаторов с помощью пассатижей. Устанавливается на место барабан и колесо. Точно так же производится замена с другой стороны автомобиля.

Подытоживая, можно сказать, что исправность задних изделий не менее важна, чем передних. Поэтому при первых подозрениях об износе изделий, следует немедленно их заменить.
