Проверка давления манометром
Вкрутить вместо датчика давления масла механический манометр – единственный достоверный способ проверить масляный насос, не снимая его с двигателя. Вы можете купить готовый набор для измерения давления в масляной системе либо собрать прибор своими руками. Для этого вам потребуются:
- жидкостный механический манометр. Прибор можно без труда отыскать едва не в каждом магазине автозапчастей для отечественной техники, тракторов. Также подойдет любой промышленный манометр с адекватной измерительной шкалой;
- переходник, который будет вкручиваться вместо штатного датчика давления масла. На ответной части должен быть штуцер под шланг либо резьба с посадочным конусом для вкручивания гибкой трубки. Такой переходник сможет выточить любой токарь. Вам нужно будет измерить диаметр посадочного отверстия, шаг резьбы и составить эскиз переходника. Альтернативный вариант – принести токарю штатный датчик давления масла, чтобы он по его подобию изготовил переходник. Некоторые водители, чтобы проверить масляный насос, высверливают внутренности старого датчика давления масла и уже из него подручными средствами делают переходник. Гораздо проще в этом плане владельцам автомобилей ВАЗ, для которых в продаже существуют готовые тройники. Можно одновременно вкрутить как штатный датчик давления, так и механический манометр;
- отрезок шланга, который будет соединять манометр и переходник.
Подбирать диаметр шланга, тип соединения гибкой трубки следует с учетом вида выходного штуцера на манометре
Важно, чтобы в процессе измерения в местах соединения не происходило утечек масла
Техника измерения
Способ проверки давления масла будет идентичен для всех автомобилей. Разница лишь в пороговом минимальном значении, при достижении которого на приборной панели загорается контрольная лампа низкого давления масла. Информацию о пороге срабатывания редукционного клапана и минимальном рабочем давлении в системе смазки двигателя вы можете найти в руководстве по ремонту и обслуживанию вашего автомобиля. Приведенные ниже данные актуальны для автомобилей ВАЗ классических моделей (2101, 2102, 2103, 2104, 2105, 2106, 2107).
- Давление на холодную. Перед запуском двигатель и масло в поддоне должны остыть до температуры окружающей среды. Порог срабатывания датчика аварийного давления масла – 0,33 кгс/см2. При таком значении двигатель нужно глушить и разбирать для дефектовки масляного насоса. При повышении оборотов стрелка манометра должна подыматься до 4,5 кгс/см2. При таком давлении срабатывает исправный редукционный клапан, поэтому дальнейшего повышения происходить не должно.
- Измерения на прогретом двигателе. При снижении температуры масла повышается его вязкость, что положительно сказывается на производительности маслонасоса. Поэтому правильней всего будет проверять масляный насос на горячую. Поскольку масло прогревается медленней антифриза, дайте двигателю еще минут 5 поработать после того как указатель температуры ОЖ покажет 90°С.
В системе смазки исправного двигателя ВАЗ 2101-07 при 5600 об./мин должно быть давление 3,5-4,5 кгс/см2. Если полученные значения значительно отличаются от номинальных, двигатель в определенных режимах будет испытывать масляное голодание. На приборной панели загорится лампочка низкого давления масла. В таком случае мы рекомендуем разобрать и проверить масляный насос.
Диагностика масляного насоса
Прежде чем куда-то лезть и что-то менять, нужно продиагностировать маслонасос. Как только водитель будет уверен, что проблема кроется именно в насосе, тогда можно приступать к его ремонту. Итак, диагностика маслонасоса заключается в следующих действиях.
Диагностика масляного насоса (маслонасоса)
Шаг 1. Поднимите капот, потянув соответствующую ручку слева под приборной панелью.
Поднятие капота
Шаг 2. Подготовьте манометр для замера давления масла.
Манометр для измерения давления масла
Шаг 3. Выкрутите датчик лампы аварийного давления масла.
Выкручивание датчика давления масла
Шаг 4. Установите манометр на место выкрученного датчика для замера давления.
Установка манометра для измерений
Шаг 5. Запустите двигатель, провернув ключ зажигания.
Запуск двигателя
Шаг 6. Наблюдайте за показаниями манометра. В нашем случае он выдает 2,4 кГс/см², что считается нормой.
Изучение показаний манометра
Шаг 7. Нажмите на педаль газа. При прогазовке уровень давления повышается до 4,5 кГс/см², то есть до порога срабатывания редукционного клапана.
Изменение давления масла при нажатии на педаль газа
Шаг 8. Прогрейте двигатель, а затем повторите процедуру. Видим, что ситуация изменилась и давление масла упало до 0,6 кГс/см². При прогазовке оно повышается до 2,5 кГс/см².
Измерение давления масла после на прогретом двигателе
Шаг 9. Чтобы окончательно убедиться в своих догадках, после замера давления снимите трамблер.
Снятие трамблера
Шаг 10. Демонтируйте шестерню привода масляного насоса.
Демонтаж шестерни привода маслонасоса
Шаг 11. Проведите визуальный осмотр шестерни на предмет наличия сколов и задир. Скорее всего, они появились из-за мусора, который попал в систему при некачественной сборке двигателя.
Визуальный осмотр шестерни
Шаг 12
Обратите внимание на шлицы внутри шестерни. Как видите, они сбиты, что говорит о периодическом подклинивании масляного насоса
Изучение шлицов внутри шестерни
Шаг 13. Попробуйте пошевелить шток масляного насоса, используя тонкий металлический прут. Оптимальный зазор между штоком и корпусом составляет 0,1 мм, поэтому если там имеется большой люфт, то в неисправности маслонасоса нет сомнений. Требуется замена.
Проверка штока масляного насоса
Причины поломки

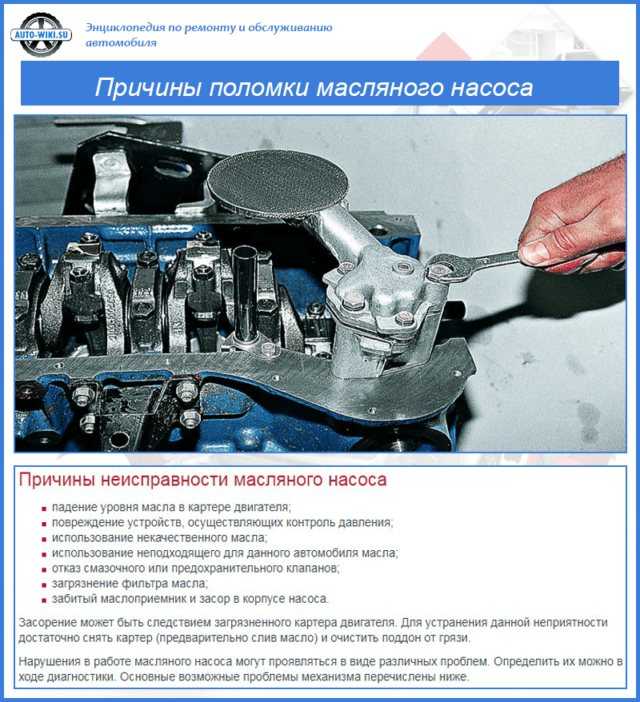

К основным причинам, по которым масляный насос выходит из строя (частично или полностью), относятся утечка масла, поломка маслоприемника и износ деталей. Чаще всего от износа страдают шестеренки маслонасоса.
Причины поломки масляного насоса
Утечка масла
Довольно часто водителя сталкиваются с тем, что масло протекает прямо из корпуса насоса. Заметить такую неисправность удается не сразу, как правило, только по косвенным симптомам (появление пятен масла под автомобилем, увеличенный расход смазки и т.д.). Спровоцировать утечку может нарушение герметичности прокладки маслонасоса. Часто с подобным явлением сталкиваются автомобилисты, которые при замене насоса оставляют старую прокладку, надеясь, что она сможет прослужить еще какое-то время.
Течет масло из маслонасоса
Засорение маслоприемника
При засорении сетки маслоприемника давление масла в системе быстро снижается, из-за чего на панели приборов загорается индикаторная лампа. Приводит к засорению маслоприемника такой же засорившийся картер. Для устранения неисправности отработавшую смазку нужно полностью слить, а поддон и детали маслонасоса разобрать и очистить при помощи керосина.
Засорение маслоприемника маслонасоса
Износ
По мере физического износа между корпусом насоса и шестернями увеличивается зазор, а давление, выдаваемое этим же насосом, наоборот, падает. Новое изделие допускает зазор до 0,2 мм, но в процессе эксплуатации автомобиля показатели могут увеличиваться до 0,5 мм. Некоторые мастера выполняют замену и подгонку шестерен, но это очень сложный и трудоемкий процесс. Поэтому проще будет поменять маслонасос полностью.
Износ масляного насоса
Советы специалистов
Для того чтобы проверить работоспособность масляного насоса, понадобится жидкостный манометр. Данные приборы есть в магазинах автозапчастей
Также для этих целей можно воспользоваться любым промышленным манометром, но следует обращать внимание на измерительную шкалу – она должна быть адекватной. Затем следует запастись переходником, который должен вкручиваться в отверстие датчика
На его ответной части должен быть сделан штуцер для шланга или же резьба для наворачивания соединительного шланга. Переходник можно заказать в любой токарной мастерской.
Для изготовления переходника нужно знать параметры посадочного отверстия и параметры резьбы. Затем по этим данным составляется эскиз. Еще один вариант – показать станочнику старый или сломанный, а может даже и рабочий датчик, и он по нему выточит нужную деталь.
Опытные водители знают еще один способ, как проверить исправность масляного насоса. Здесь можно обойтись без токаря. Берут неисправный или старый датчик давления масла, удаляют все, что внутри и изготавливают на его базе переходник. Для ВАЗа в продаже можно найти готовые штуцера-тройники.
Как поменять масляный насос ВАЗ 2107
Если проблема не в засорении редукционного клапана или сетки маслозаборника, насос необходимо отремонтировать или заменить новым. Замена масляного насоса ВАЗ 2107 выполняется следующим образом:
- установить машину на смотровую яму;
- очистить нижнюю часть двигателя, поддон и защиту картера от грязи;
- открутить болты крепления защиты картера (грязезащитного щитка) и демонтировать деталь;
- подставить емкость для масла под маслосливную пробку;
- выкрутить пробку и слить масло;
- открутить гайки, удерживающие нижние крепления передних опор мотора;
- подложив проставку, приподнять двигатель при помощи домкрата;
- вывести шпильки из опор поперечины;
- вывесить мотор на лебедке или на деревянном бруске, уложенным на передние крылья “семерки”;
- торцовым ключом на 10 открутить болты крепления поддона (19 штук);
- снять поддон и прокладку;
- очистить ножом поддон и прилегающую поверхность двигателя от остатков прокладки или герметика;
- ключом на 13 открутить пару болтов, крепящих масляный насос;
- снять маслонасос вместе с прокладкой;
- установить новый масляный насос вместе с новой уплотнительной прокладкой;
- затянуть болты крепления маслонасоса;
- установить крышку поддона вместе с новой прокладкой;
- равномерно затянуть 19 болтов, удерживающих крышку поддона;
- опустить двигатель и установить опоры двигателя на место;
- затянуть гайки крепления опор;
- установить защиту картера и затянуть болты крепления;
- залить новое масло.
На этом замена масляного насоса ВАЗ 2107 закончена. Остается завести двигатель и проверить рабочее давление масла в системе.
Добро пожаловать! Масляный насос – в народе его ещё называют просто «Маслонасос», выполняет он очень важную функцию при работе двигателя, а именно он подаёт масло которое находится в поддоне картера, подшипникам коленвала и далее по каналу масло идёт под давлением на кулачки и подшипники распределительного вала тем самым смазывая их.
Поэтому масляный насос играет очёнь большую и важную роль в двигателе автомобиля, и если он будет повреждён то пропадёт давления в системе смазки которое обязательно должно быть. (Более подробно о том что будет, если давления в системе смазки пропадёт, см. в статье под названием: «Полезная информация про давление масла на ВАЗ»)
Примечание! Для замены масляного насоса на новый, вам нужно будет запастись: Основным набором гаечных ключей в который будет входить ключ «на 10» и «на 13», а так же необходимо взять торцевые головки и удлинитель чтобы на него надеть те самые головки, по возможности так же возьмите с собой кардные шарниры!
Где находится масляный насос? Он расположен внутри двигателя, поэтому просто взглянув на двигатель вы его не увидите, а для того чтобы посмотреть на него, вам придётся снять сперва защиту картера, затем нужно будет снять поддон и только после этого вы увидите маслонасос собственными глазами.
Когда нужно менять масляный насос? Он подлежит замене, при:
1. Падении давления в системе смазки автомобиля, при рабочей температуре двигателя на холостом ходу, о котором вас будет информировать лампа давления масла.
2. А так же при выходе из строя самого насоса, либо же при выходе из строя его шестерён которые кстати можно заменить отдельно, не меняя при этом полностью маслонасос, о том как это сделать см. в статье: «Ремонт масляного насоса».
Примечание! Если вы заметили падение давления масла, после сильного наезда на кочку в связи с которым был деформирован поддон картера, то скорее всего в падении давления масла виноват именно маслонасос а именно его приёмный патрубок!
3. А в том случае если на вашем автомобиле давления масла слишком велико и выходит за норму, тогда в этом скорее всего виноват забитый редукционный клапан который так же можно снять и заменить на новый. (О том как его снять, см. всё в той же статье по ремонту насоса)
Примечание! О том какое давление в системе смазки находится, вы можете определить по специальному указателю который показывает давление масла в системе!
Поиск неисправностей
Не стоит спешить с выводами и во всем сразу винить насос. Нужно организовать полноценную проверку, чтобы убедиться, что стало причиной появления сигнала на приборной панели.
|
Область проверки |
Ваши действия |
|
Проверка электроцепи |
Вам нужно проверить работоспособность электрической цепи, которая идет от датчика к панели приборов. Провод, который идет от регулятора на двигатель, нужно перекинуть на массу. Если цепь исправна, лампа при этом погаснет |
|
Проверка масляного фильтра |
Просто открутите датчик давления масла. Если он смочен в смазывающем веществе, все хорошо. Если же он сухой, тогда фильтр забился или застопорился клапан фильтра |
|
Проверка внутренних элементов |
Вам потребуется заменить фильтр, если с ним есть проблемы. Далее открывается поддон, инспектируется состояние маслоприемника и резиновых уплотнителей |
Если проведенные мероприятия не дали результата, лампа все равно не гаснет, значит виновник сложившейся ситуации именно насос.
Полезные сведения

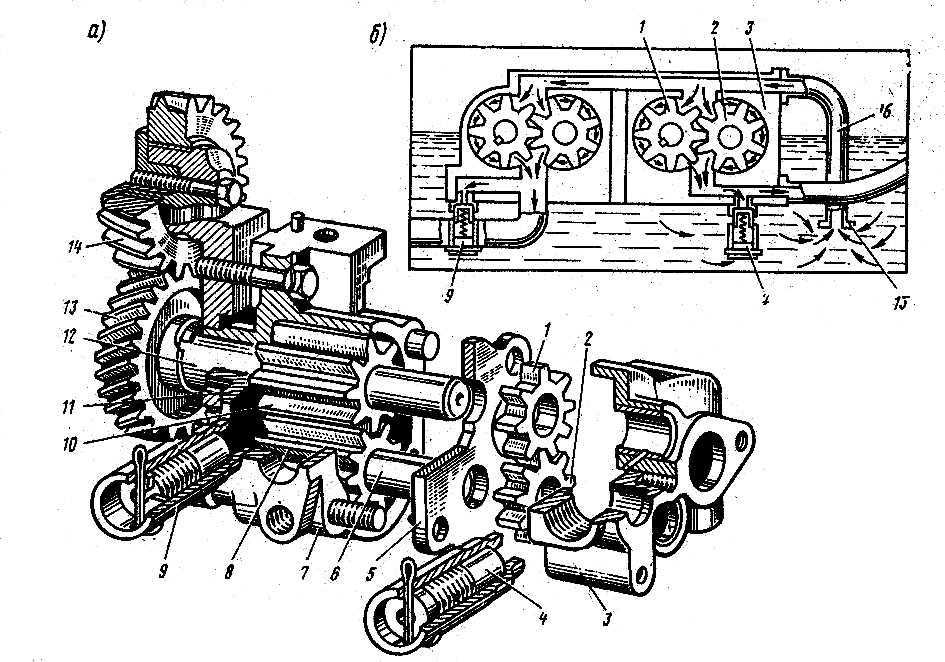

Расскажем немного о принципах устройства и работы масляного насоса. Это может помочь вам в процессе выполнения ремонта.
- На отечественных «десятках» используется комбинированная смазочная система.
- Конструкцией автомобиля предусматривается наличие шестеренчатого масляного насоса. Он устанавливается на передней торцевой стороне блока цилиндров.
- Специальные шестерни с трохоидальным внутренним зацеплением способствуют уменьшению механических потерь при вращении.
- Насос комплектуется полнопоточным фильтром с неразборной конструкцией. В нем присутствуют противодрежаный и перепускной клапан.
- Такая конструкция гарантирует эффективную циркуляцию смазки по всем узлам двигателя.
- Работа насоса осуществляется за счет вращения коленвала. Соединение прямое.
- Эксплуатационный срок насоса составляет около 120 тысяч километров.
Расположение
Далеко не все знают, где искать этот масляный фильтр. Находится он не на видном месте, потому для получения доступа к устройству придется постараться.
Размещен МН непосредственно внутри масляного картера двигателя. Чтобы добраться до него, обязательно сливается масло из мотора.
Расположение элемента
Учтите, если в вашем двигателе используется качественное масло, которое только недавно было залито, при сливе воспользуйтесь чистой тарой, чтобы затем вы могли повторно залить то же вещество. Если же масло старое, замена насоса является отличным поводом поменять смазку.
Как отрегулировать подачу масла на цепь бензопилы?
Регулировка уровня подачи масла необходима в случаях эксплуатации инструмента в тяжелых условиях. За уровень подачи отвечает вал с установленным на нем эксцентриком, который упирается в плунжер насоса.
Поворот такого вала смещает плунжер относительно продольной оси. Это позволяет увеличить или уменьшить объем нагнетательной камеры насоса и достаточно точно отрегулировать уровень подачи рабочей жидкости. Для этого на нижнем его конце расположена проточка, с помощью которой выполняется регулировка.
Как правило, доступ к винту открывается в нижней части бензопилы. Например, для того чтобы отрегулировать подачу масла на пильную гарнитуру бензопил семейства «Урал» необходимо выполнить следующие действия:
- В нижней части пилы, радом с шиной найти регулировочный винт. Он находится рядом с выштамповкой, которая показывает направление его вращения;
- Отверткой провернуть вал в сторону увеличения или уменьшения уровня подачи масла.
При выполнении этих действий следует помнить, что вал рассчитан на поворот до 90⁰. Прикладывание больших усилий приведет к поломке фиксаторов винта и возможному прекращению подачи масла к поверхностям трения.
Разборка и ремонт
Завершив демонтажные работы, вы можете поступить двумя способами:
- Заменить старый насос на новый;
- Отремонтировать старый масляный насос.
Ремонт позволяет выявить изношенные элементы и заменить их на новые, что позволит восстановить функциональность. Если же поломка серьезнее простого износа расходников, оптимальным решением будет полная замена масляной помпы.
С чего начинается снятие
Чтобы разобрать насос, следуйте инструкции.

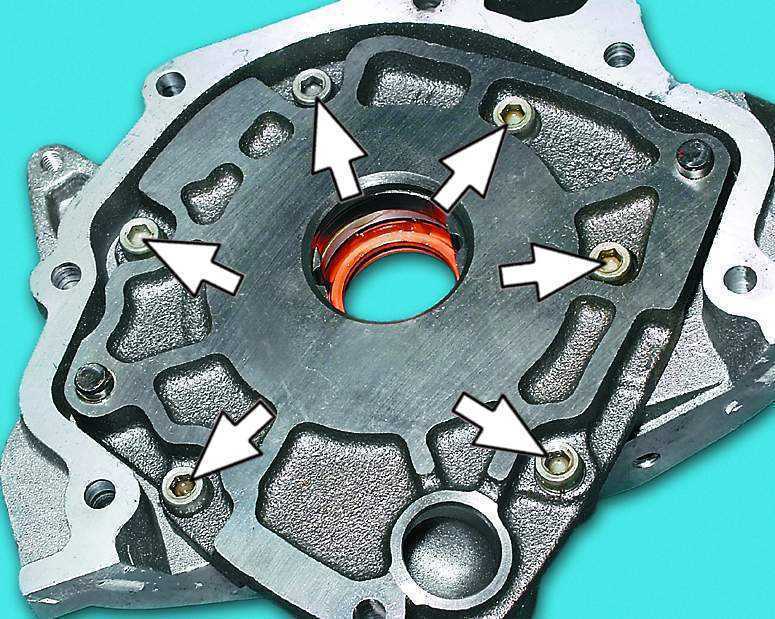

Разделите насос на две части. Для этого мы уже открутили 6 болтов крепления крышки к корпусу и поддели отверткой эту крышку. Она вышла из штифтов на корпусе. Так что снимаем элемент и откладывает в сторону.
Внутри корпуса насоса установлена ведомая и ведущая шестерни, которые нужно извлечь и положить пока в сторонке. Потом мы проверим их состояние.

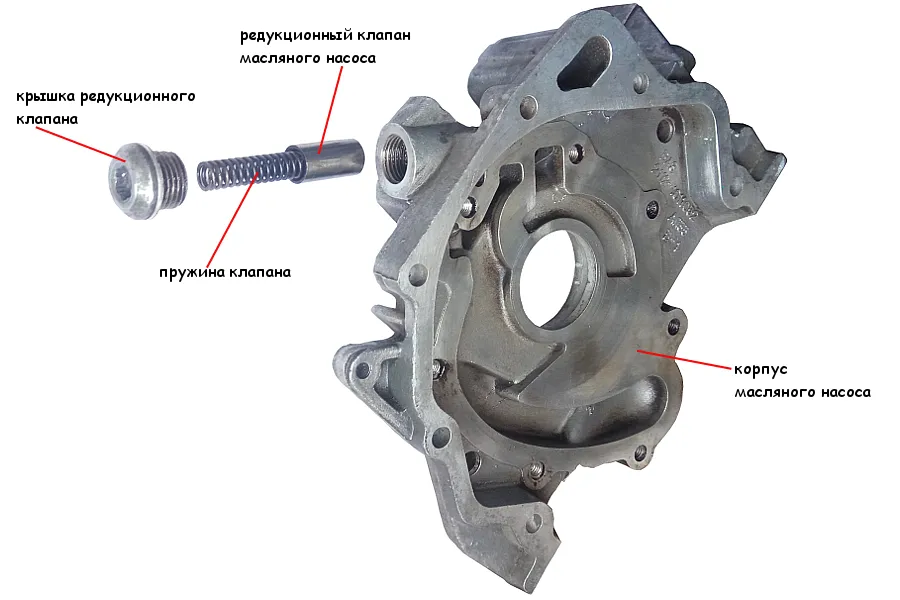

Далее снимается редукционный клапан. Для этого сначала открутите пробку клапана и извлеките из отверстия пружину, а потом клапан.
В некоторых случаях с извлечением клапана могут возникать проблемы. Если вы столкнулись с такой ситуацией, аккуратно постучите корпусом масляной помпы о деревяшку или вооружитесь деревянным конусовидным штырем. Он вставляется в отверстие клапана, клапан цепляется и извлекается.
Разобрав свой масляный насос на ВАЗ 2109, тщательно вымойте всего его компоненты, используя чистый керосин
Не забудьте потом протереть детали насухо.
Проверьте состояние крышки, корпуса вашего насоса на механические дефекты, сколы, трещины.
Особое внимание уделите местам посадки шестерней, где не должны быть следы износа и прочие механические изъяны. Если они есть, насос придется заменить.
Оценка состояния
Во многом работоспособность и ремонтопригодность старого масляного насоса зависит от результатов проверки характеристик крышки и корпуса устройства. Необходимо сделать замеры зазоров.
Место проверки
Требования
Диаметр посадочного гнезда ведомой шестерни
Диаметр может увеличиваться в процессе работы насоса и возникновения трений. Нормальный диаметр этого места для ВАЗ 2109 — 75,1 миллиметр. При отклонении в сторону увеличения диаметра насос идет под замену.
Толщина привалочной стенки
В нормальных условиях этот параметр составляет 3,4 миллиметра. Если зазор оказался меньше положенного, насос меняют полностью
Толщина ведущей шестерни
Нормальный показатель — 7,42 миллиметра. При уменьшении размера насос идет на свалку, а на его место ставится новый
Толщина ведомой шестерни
Для нее нормальным параметром является толщина 7,35 миллиметра. Как и в случае с ведущей шестеренкой, отклонение от нормы означает замену
Осевой зазор ведущей шестерни
Для замера возьмите металлическую линейку и щупы на 0,12 и 0,15 миллиметров. Зазор проверяется так — в корпус насоса укладывают шестерню и сверху торцом ставится линейка. Измеряется зазор между торцом линейки и плоскостью щупа. Для ведущей шестеренки зазор составляет 0,12 миллиметра
Осевой зазор ведомой шестерни
Метод проверки зазора точно такой же. Только для ведомой показатель в норме составляет 0,15 миллиметра
Состояние редукционного клапана и гнезда
Оценка этих параметров очень важна. Если на поверхности вы обнаружили механические повреждения, далее использовать элемент нельзя
Если пружина погнулась, вытянулась больше нормы, тогда замените элемент. Тут менять полностью весь насос не нужно
Определить, где какая шестерня, не сложно. Ведущая имеет наружный зуб, а ведомая — внутренний, то есть снаружи элемент гладкий.
Ведомая шестерня
Обратная сборка
Завершив ремонт и обратную сборку старого масляного насоса, либо решив полностью его заменить, обратите внимание на несколько важных нюансов обратной сборки
- Перед установкой проверните шестеренку насоса так, чтобы выступы соответствовали лыскам на коленчатом валу.
- Обязательно рабочая кромка сальника смазывается моторным маслом. Так вы сможете легко надеть сальник на шейку коленчатого вала.
- При установке не забудьте подправлять края сальника, используя тонкую деревянную щепку. После этого можно зафиксировать насос и вернуть на свои места все демонтированные на этапе подготовки к ремонту элементы.
- Завершив сборку узла, обязательно отрегулируйте натяжения ремня генератора и ремня распределительного вала.
Разборка и ремонт
Завершив демонтажные работы, вы можете поступить двумя способами:
- Заменить старый насос на новый;
- Отремонтировать старый масляный насос.
Ремонт позволяет выявить изношенные элементы и заменить их на новые, что позволит восстановить функциональность. Если же поломка серьезнее простого износа расходников, оптимальным решением будет полная замена масляной помпы.
С чего начинается снятие
Чтобы разобрать насос, следуйте инструкции.
Разделите насос на две части. Для этого мы уже открутили 6 болтов крепления крышки к корпусу и поддели отверткой эту крышку. Она вышла из штифтов на корпусе. Так что снимаем элемент и откладывает в сторону.
Внутри корпуса насоса установлена ведомая и ведущая шестерни, которые нужно извлечь и положить пока в сторонке. Потом мы проверим их состояние.
Далее снимается редукционный клапан. Для этого сначала открутите пробку клапана и извлеките из отверстия пружину, а потом клапан.
В некоторых случаях с извлечением клапана могут возникать проблемы. Если вы столкнулись с такой ситуацией, аккуратно постучите корпусом масляной помпы о деревяшку или вооружитесь деревянным конусовидным штырем. Он вставляется в отверстие клапана, клапан цепляется и извлекается.
Разобрав свой масляный насос на ВАЗ 2109, тщательно вымойте всего его компоненты, используя чистый керосин
Не забудьте потом протереть детали насухо.
Проверьте состояние крышки, корпуса вашего насоса на механические дефекты, сколы, трещины.
Особое внимание уделите местам посадки шестерней, где не должны быть следы износа и прочие механические изъяны. Если они есть, насос придется заменить.. Оценка состояния
Оценка состояния
Во многом работоспособность и ремонтопригодность старого масляного насоса зависит от результатов проверки характеристик крышки и корпуса устройства. Необходимо сделать замеры зазоров.
Место проверки
Требования
Диаметр посадочного гнезда ведомой шестерни
Диаметр может увеличиваться в процессе работы насоса и возникновения трений. Нормальный диаметр этого места для ВАЗ 2109 — 75,1 миллиметр. При отклонении в сторону увеличения диаметра насос идет под замену.
Толщина привалочной стенки
В нормальных условиях этот параметр составляет 3,4 миллиметра. Если зазор оказался меньше положенного, насос меняют полностью
Толщина ведущей шестерни
Нормальный показатель — 7,42 миллиметра. При уменьшении размера насос идет на свалку, а на его место ставится новый
Толщина ведомой шестерни
Для нее нормальным параметром является толщина 7,35 миллиметра. Как и в случае с ведущей шестеренкой, отклонение от нормы означает замену
Осевой зазор ведущей шестерни
Для замера возьмите металлическую линейку и щупы на 0,12 и 0,15 миллиметров. Зазор проверяется так — в корпус насоса укладывают шестерню и сверху торцом ставится линейка. Измеряется зазор между торцом линейки и плоскостью щупа. Для ведущей шестеренки зазор составляет 0,12 миллиметра
Осевой зазор ведомой шестерни
Метод проверки зазора точно такой же. Только для ведомой показатель в норме составляет 0,15 миллиметра
Состояние редукционного клапана и гнезда
Оценка этих параметров очень важна. Если на поверхности вы обнаружили механические повреждения, далее использовать элемент нельзя
Если пружина погнулась, вытянулась больше нормы, тогда замените элемент. Тут менять полностью весь насос не нужно
Определить, где какая шестерня, не сложно. Ведущая имеет наружный зуб, а ведомая — внутренний, то есть снаружи элемент гладкий.
Ведомая шестерня
Обратная сборка
Завершив ремонт и обратную сборку старого масляного насоса, либо решив полностью его заменить, обратите внимание на несколько важных нюансов обратной сборки
- Перед установкой проверните шестеренку насоса так, чтобы выступы соответствовали лыскам на коленчатом валу.
- Обязательно рабочая кромка сальника смазывается моторным маслом. Так вы сможете легко надеть сальник на шейку коленчатого вала.
- При установке не забудьте подправлять края сальника, используя тонкую деревянную щепку. После этого можно зафиксировать насос и вернуть на свои места все демонтированные на этапе подготовки к ремонту элементы.
- Завершив сборку узла, обязательно отрегулируйте натяжения ремня генератора и ремня распределительного вала.
Как определить неисправность масляного насоса
Существует два типа проверки насоса — без его демонтажа и с демонтажом. Не снимая насос в его неисправности можно убедиться лишь в случае, когда он уже в «предсмертном» состоянии, поэтому лучше все же извлечь его для выполнения детальной диагностики.
Как проверить масляный насос, не снимая
Перед тем как непосредственно проверить насос, имеет смысл с помощью манометра проверить давление масла в системе. Так вы сможете убедиться в том что лампочка давления масла работает корректно и загорелась не зря. Для этого манометр вкручивается вместо датчика давления аварийной лампы.
Обратите внимание, что значение давления зачастую падает именно «на горячую», то есть, на прогретом двигателе. Поэтому тест нужно проводить на прогретом движке и холостых оборотах
Минимальное и максимальные значения давления у разных машин будет отличаться. Например, у ВАЗ «классики» (ВАЗ 2101-2107) значение минимального аварийного давления составляет 0,35…0,45 кгс/см². Именно в таких условиях и срабатывает аварийная лампа на панели приборов. Нормальное значение давления составляет 3,5…4,5 кгс/см² при скорости вращения 5600 оборотов в минуту.
На той же «классике» можно проверить масляный насос, не снимая его с посадочного места. Для этого нужно демонтировать трамблер, и извлечь приводную шестерню насоса. Далее оценить ее состояние. Если на ее поверхности имеют место многочисленные задиры на лопастях или на оси шестерни, то нужно выполнить демонтаж насоса
Также стоит обратить внимание на шлицы шестерни. Если они сбиты — значит, насос подклинивал
Обычно это происходит из-за наличия мусора и/или шлака в масле.
Другая проверка без демонтажа насоса — проверка люфта его штока. Делается это аналогично, при снятом трамблере и демонтированной шестерне. Необходимо взять длинную отвертку и попросту пошевелить ею шток. Если имеется люфт — значит, насос вышел из строя. На нормальном рабочем насосе зазор между поверхностями штока и корпуса должен составлять 0,1 мм, соответственно, и люфта практически нет.
Сетка маслоприемника
Для дальнейшей проверки необходимо демонтировать и разобрать насос. Делается это еще и для того, чтобы в дальнейшем промыть их скопившегося мусора. Вначале нужно открутить маслоприемник. При этом необходимо проверить состояние имеющегося в месте стыка уплотнительного кольца. Если оно значительно затвердело — желательно его поменять
Особое внимание уделите сеточке маслоприемника, поскольку чаще всего именно она становится причиной того, что насос плохо прокачивает масло. Соответственно, если она забита — ее нужно прочистить, а то и поменять полностью маслоприемник в комплекте с сеточкой
Проверка редукционного клапана
Следующий элемент для проверки — редукционный клапан. Задача этого элемента — сброс излишнего давления в системе. Основные составляющие — поршень и пружина. При достижении крайнего значения давления пружина срабатывает и масло через поршень выливается обратно в систему, тем самым выравнивая давление. Чаще всего неисправность редукционного клапана масляного насоса заключается в негодности пружины. Она либо теряет жесткость, либо лопается.
В зависимости от конструкции насоса клапан можно демонтировать (развальцевать). Далее нужно оценить износ поршня. Желательно почистить его с помощью очень мелкой наждачной бумаги, побрызгать аэрозолем очистителя для дальнейшей нормальной работы.
Обязательно нужно осмотреть место прилегания клапана к месту его прилегания на корпусе. Там не должно быть ни рисок, ни задиров. Эти дефекты могут привести к снижению давления в системе (понижению работы эффективности насоса). Что касается пружины клапана для той же ВАЗ «классики», то ее размер в спокойном состоянии должен составлять 38 мм.
На горячем моторе
При падении температуры масла поднимается его вязкость. Это хорошо для эффективной работы насоса. Для получения адекватных результатов измерений лучше всего производить замеры давления на прогретом двигателе. Так как масло греется значительно медленней, чем охлаждающая жидкость, то мотору дают поработать еще немного времени после выхода на рабочие температуры.
В смазочной системе исправного мотора с исправным насосом давление должно быть в пределах 3,5-4,5 кгс на квадратный сантиметр при оборотах коленчатого вала 5600. Если значения при измерениях отличаются от номинала, тогда мотор в некоторых режимах будет испытывать недостаток смазки.
