Снятие и установка каркаса переднего сиденья renault megane 2, интерьер (внутренние элементы)

Пассажирская подушка безопасности

Снятие

1. Снимите панель приборов (см. Главу Кузов).

2. Рассоедините электрические разъемы, затем отдайте крепежные гайки/болты. Снимите модуль подушки безопасности со своих опор и извлеките его из панели приборов.

Установка

1. Заведите модуль подушки безопасности на свое штатное место в панели приборов. Проследите за правильностью защелкивания стопорных язычков фиксаторов. Восстановите исходное подключение электропроводки, проследив за правильностью прокладки жгутов и надежностью фиксации контактных разъемов. Закрепите жгуты во всех предусмотренных промежуточных фиксаторах и обвязках.

2. Установите на место панель приборов (см. Главу Кузов).

3. Установите на место предохранитель SRS, удостоверьтесь, что никто не находится в салоне, затем через открытую водительскую дверь включите зажигания, не заходя в салон автомобиля. Удостоверьтесь в исправности срабатывания контрольной лампы SRS.

Замена подрулевого шлейфа на Megane 2 (фотоотчет)

Нужно отсоединить все колодки с проводами. Разбираем подрулевой. Откручиваем 4 шлейф для подушки безопасности рено меган 2, они держат крышки переключателя. Снимаем верхнюю крышку Снять разъем со шлейфом. Если остаток шлейфа больше 50см. Если меньше то тогда ищем подходящий на замену. Еще один ньюанс, если ваш шлейф сильно помят пожеван — лучше искать новый. Ищем старый принтер, сканер в них обычно есть длинный шлейф.

Установка и замена подушки безопасности Меган 1 и 2, шлейфа и обманки

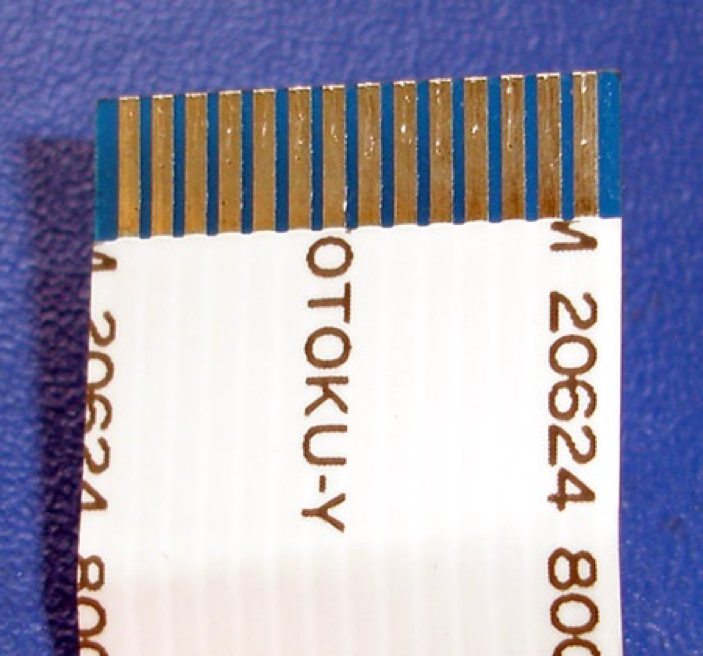

Он может быть больше по кол-ву жил но это не проблема, их можно обрезать, главное это длина Важные моменты при пайке! Зачищать такой шлейф лучше разогретым резаком — соскабливать полимер.

Собственно вот он, ниже на фотографии виновник этой записи — беременный мужик собственной персоны! В прошлый шлейф для подушки безопасности рено меган 2 я ремонтировал его Вот что с ним произошло порвался Так как я «собаку съел» в этой теме в прошлом году, как говорится, решено было отремонтировать все как можно быстрее.

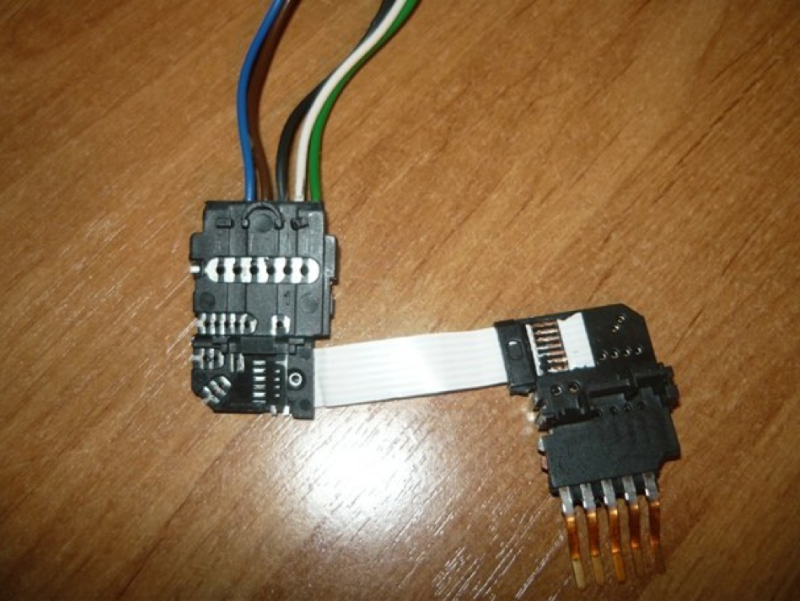

Технологию я знал, кроме одной части, где нужно собирать шлейф в эту «улитку» в которой он находится.

Подрулевой шлейф Рено Меган 2

Но обстоятельства сложились так что пришлось все делать самому без помощников, и я самостоятельно догнал как нужно собирать. И поэтому решил раскрыть подробно все вопросы, которые были у меня при сборке и сделать фото отчет. Шлейф поставил родной, правда он стал уже покороче, но длины все еще свободно хватает.

Обошелся в руб. Заменили в Авиньоне.

Результатов: 3,627

Соответственно Авиньону заплатил только за работу гарантия кончилась. При заказе в екзисте обязательно уточняйте комплектацию авто, так как этот подрулевой переключатель может быть завязан на датчик дождя и автосвет зависит от комплектации авто.

Номер как раз заточен под датчик дождя и автосвет. Сначала выкручиваем крепящий его винт, а затем сдвигаем конструкцию вверх.

После отсоединения крепежа проводки извлекаем подрулевой шлейф, поддев его отверткой. Реставрационные мероприятия Для устранения неисправности подрулевой переключатель подлежит разборке.

Данную процедуру выполняем за один прием путем отжимания четырех защелок. Наиболее вероятной причиной неисправности шлейфа является его обрыв возле основания обоймы. Убираем круглую пластиковую обойму и освобождаем проводку. Можно перейти непосредственно к ремонтным процедурам. Снимаем пластмассовую панель с ленты, срезаем ее у основания разъема и кусачками удаляем оставшуюся часть держателя, которым оснащен подрулевой шлейф с верхней стороны.

Далее очищаем место посадки от пластиковых крошек.

Особенности установки подушки противососкальзывания

3атяните требуемым моментом 80 Н·м болты крепления подушки противососкальзывания.

Порядок затяжки болтов:

• левый передний болт;
• правый передний болт;
• задний центральный болт;
• задние правый и левый болты.

Установка остальных компонентов производится в порядке, обратном снятию.

Внимание! Перед установкой обивки спинки сиденья проверьте, хорошо ли приклеены застежки «липучки» на набивке спинки сиденья из пеноматериала. Снятие и установка солнцезащитного козырька Renault Megane 2, Интерьер (внутренние элементы)

Снятие и установка солнцезащитного козырька Renault Megane 2, Интерьер (внутренние элементы)

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Рулевой переключатель ваз 2107

НЕРАЗБОРНОЕ? НУ И ЧТО

Отказавший блок подрулевых переключателей на “Жигулях” не обязательно требует замены. Отказал подрулевой переключатель. Что делать? Неопытный автовладелец обычно пытается его снять, а затем разобрать и устранить неисправность. Но почти всегда порыв энтузиазма заканчивается уже при попытке разобрать устройство – оно спроектировано как неразборное. Опытный автолюбитель, убедившись в том, что вовремя переключить свет фар или включить стеклоочиститель уже невозможно, с грустью направляется в автомагазин. Блок переключателей – штука не из дешевых.

Между тем, починить его можно, затратив совсем немного времени. Были бы, как говорится, руки и желание.

Итак, снимаем с машины переключатель.	Начинаем разборку, высверлив две заклепки сверлом диаметром 4 мм.
Вот и результат…	… позволяющий снять пластмассовый хвостовик.
Теперь вы видите заклепки на разрезном металлическом кольце. Их нужно тоже высверлить, но можно “обезглавить” кусачками-бокорезами, а остатки – выбить. Это – дело вкуса и возможностей.	Снимаем разрезное кольцо…

…а дальнейшая разборка переключателя в специальном описании не нуждается.

Очистив грязные или окислившиеся контакты, немного отогнув “просевшие” пружинки и т. п., как правило, удается восстановить работоспособность переключателя. Собираем его, как обычно, “в обратном порядке”, при этом высверленные заклепки меняем на винты М5.

Для этого метчиком М5 в отверстиях разрезного кольца, предназначавшихся раньше для заклепок, нарезаем резьбу.

Перед сборкой проверяем качество резьбы, завернув винт.

Чтобы собранный переключатель от вибраций самопроизвольно не разбирался, рекомендуем закрепить винты в резьбе – например, клеем “Локтайт” средней фиксации.

Подрулевой переключатель на автомобилях ВАЗ классического семейства, в том числе и ВАЗ 2107, предназначен для включения таких электроприборов как:

• ближний и дальний свет
• повороты
• стеклоочистители и омыватели стекол

Конструкция данного переключателя довольно долговечная, но время от времени эту деталь все равно приходится менять. В этой процедуре нет ничего сложного, и даже новичок сможет справиться с этим ремонтов самостоятельно, достаточно лишь иметь по рукой головку на 8 с воротком или трещоткой, а также небольшой удлинитель:

Но прежде, чем приступать к выполнению данной операции, сначала нужно будет снять руль, а также кожух рулевой колонки. После выполнения этих шагов доступ к переключателю становится свободным и можно приступать к его снятию. Первым делом отсоединяем колодку проводов:

Затем берем ключ и отворачиваем болтик, с помощью которого крепится данная деталь. Более наглядно это представлено на фото ниже:

Вот так сбоку это видно намного ниже:

После этого берем сверху за переключатель и снимаем его с рулевого вала ВАЗ 2107:

Окончательный результат проделанной работы показан на представленной фотографии ниже:

Стоимость данной запчасти не так велика и за 300 рублей можно найти точно, если не в магазине, то уж на авторазборке точно. Замена осуществляется в обратной последовательности и никаких проблем возникнуть не должно.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Конструкция под рулевого переключателя на автомобиле ВАЗ 2107, сконструирована довольно таки надёжно и замена его редкий случай. Но если под рулевой переключатель всё таки вышел из строя, то наш фото отчёт подробно поможет вам разобраться как произвести замену подрулевого переключателя на автомобиле ВАЗ 2107. Сама о себе замена донной детали очень простая, справиться с этим сможет даже новичок.

В первую очередь перед началом данной работы необходимо будет снять руль. Для всего процесса вам потребуется лишь гаечный ключик на 8.

Функции которые выполняет данный девай:

1. Свет: ближний, дальний;
2. Повороты: левый, правый;
3. Стеклоочистители: разные режимы работы;
4. Омыватель стекол;

Но прежде, чем приступать к выполнению данной операции, сначала нужно будет снять руль, а также кожух рулевой колонки. После выполнения этих шагов доступ к переключателю становится свободным и можно приступать к его снятию. Первым делом отсоединяем колодку проводов.

Затем берем ключ и отворачиваем болтик, с помощью которого крепится данная деталь.

Вот так сбоку это видно намного ниже.

После этого берем сверху за переключатель и снимаем его с рулевого вала ВАЗ 2107.

Окончательный результат проделанной работы показан на представленной фотографии ниже.Замена осуществляется в обратной последовательности и никаких проблем возникнуть не должно.

Подпишись

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

Взаимозаменяемость подрулевых переключателей, от ВАЗ 2105 на ВАЗ 2106

Дополнительные средства

Устройство системы SRS дополнительно может в себя включать датчик определения наличия пассажира, механизм аварийного опускания стекол дверей. Блок управления также может заведовать работой преднатяжителей ремней (с пиропатронами).

Датчик определения наличия пассажира нужен, чтобы блок управления не задействовал фронтальную пассажирскую подушку, если на боковом сиденье никого нет. Ранее отключение этой подушки выполнялось вручную, что было не совсем удобно. Установка датчика решила проблему с забытой включенной или отключенной пассажирской подушкой.

Устройство кресла пассажира

Механизм аварийного опускания стекол предназначен для устранения пневмоудара. При закрытых окнах разворачивание подушек приводит к стремительному уменьшению объема салона (его заполняют мешки). В результате давление воздуха в салоне резко возрастает и образуется пневмоудар, причем достаточно мощный и пассажиры запросто могут получить повреждение ушных перепонок. Механизм же аварийного опускания боковых стекол исключает возрастание давления и появление пневмоудара.

Ремни безопасности многих авто сейчас комплектуются преднатяжителями, которые обеспечивают кратковременное натяжение ремня при ДТП, обеспечивая фиксацию тела и устраняя его инерционное перемещение. Причем преднатяжители комплектуются пиропатронами, срабатывание которых осуществляется от импульса, подаваемого с блока управления подушек безопасности.

Инструмент сброса подушек безопасности Hyundai

Для считывания кодов, очистки и выключения подсветки подушки безопасности на Hyundai вам потребуется сканер, который может считывать коды модулей подушек безопасности. Представительства Hyundai используют сканер Hyundai GDS, который стоит тысячи долларов.

Хорошей новостью является то, что есть несколько сканеров OBD2, которые могут прийти на помощь. Ниже представлен список сканеров OBD2, которые могут считывать и очищать коды неисправностей на автомобилях Hyundai.

1. Foxwell NT630 Hyundai Airbag SRS Сканер
2. Autel Maxidiag Elite MD802
3. Запустите сканер подушек безопасности Creader

Цена этих сканеров подушек безопасности Hyundai составляет от 100 до 200 долларов.

Аккумулятор разряженного автомобиля

Возможно, индикатор подушки безопасности включился и остался включенным после того, как вы запустили свой Hyundai. Обычно это происходит из-за разряда автомобильного аккумулятора и отсутствия необходимого напряжения для правильной работы модуля подушки безопасности. Если напряжение аккумулятора упадет ниже 9 болтов, загорится индикатор подушки безопасности Hyundai и будет гореть до тех пор, пока вы не очистите коды.

При сканировании модуля подушки безопасности вы получите код неисправности, в котором говорится, что блок управления подушками безопасности обнаружил пониженное напряжение. Вы можете использовать один из упомянутых выше сканеров OBD2, чтобы очистить этот код ошибки. См. . Как отключить подсветку подушки безопасности в моем Hyundai? Обязательно замените старую батарею (или исправьте любые проблемы с генератором). В противном случае контрольная лампа подушки безопасности снова включится.

Сопротивление датчика бокового удара

Датчик боковой подушки безопасности может быть виновником в некоторых случаях. Датчик установлен в центральной стойке или дверной панели. Если датчик бокового удара выходит из строя, его необходимо заменить. Проверьте сопротивление датчика бокового удара. Оно должно составлять от 1,7 до 2,3 Ом. После замены датчика очистите коды неисправностей, как описано в этой статье.

Датчик бокового удара установлен на панели двери.

Высокое сопротивление модуля подушки безопасности

Часто вы можете получить код, в котором указано высокое сопротивление модуля подушки безопасности или разомкнутая цепь. Эти коды неисправностей могут относиться к подушке безопасности водителя, подушке безопасности пассажира, боковой подушке безопасности, шторной подушке безопасности, предварительному натяжителю ремня безопасности и предварительному натяжителю анкера. Если вы получили такой код, первое, что вы должны сделать, это использовать цифровой мультиметр и проверить сопротивление подушки безопасности. Оно должно быть в диапазоне 1,7-2,3 Ом.

Мы часто обнаруживаем, что проблема не в подушке безопасности, а в ее неисправности. Например, если вы получаете разомкнутую цепь подушки безопасности водителя или высокое сопротивление, в большинстве случаев подушка безопасности Hyundai не является проблемой, но проблема может заключаться в часовой пружине.

Датчик пассажирского сиденья/датчик занятости

Под нижней подушкой пассажирского сиденья вашего Hyundai вы найдете датчик веса. Hyundai называет эту систему классификации веса (WCS), и ее основная цель – определить, сидит ли на переднем пассажирском сиденье легкий человек или ребенок.

Эти датчики со временем выходят из строя и часто вызывают срабатывание подсветки подушки безопасности на приборной панели вашего Hyundai. Если код неисправности (также называемый кодом неисправности -DTC) указывает на датчик веса на сиденье пассажира, сначала проверьте провода под сиденьем.

Электрический разъем датчика занятости сиденья часто отсоединяется из-за частого движения сиденья. В некоторых случаях датчики веса необходимо заменить, чтобы решить эту конкретную проблему освещения подушки безопасности Hyundai.

Другие возможные проблемы, которые вызывают свет подушки безопасности Hyundai

• Датчики удара подушек безопасности намокли. Попробуйте очистить коды неисправностей.
• Свет подушки безопасности может также загореться, если вы попали в выбоину. Свободный контакт может вызвать это.
• Часовая пружина неисправна.

Горящая лампочка-индикатор «Airbag SRS», «Airbag», или «SRS»: причины и способы устранения

Итак, по каким причинам на панели приборов может появляться индикатор Airbag или SRS:

Нарушена целостность ПБ — один из самых неприятных вариантов для автовладельца. Из-за нарушения целостности управляющий блок может больше не получать соответствующие импульсы контроллеров, ремней и прочих компонентов системы безопасности. Есть вероятность, сами ремни безопасности оснащены датчиком, определяющим пристегнутость ремешков, соответственно, если водитель или пассажир не пристегнулся, на приборке будет гореть индикатор. Это необходимо потому, что эксплуатация ПБ актуальна и наиболее оправдана только в том случае, когда водитель передвигается в пристегнутом состоянии. В том случае, если произойдет авария, ПБ вылетят со скоростью около 200 километров в час, соответственно, если водитель не будет пристегнутым, это будет соответствовать удару о бетонную стену на скорости 25 км/час. С учетом этого фактора большинство производителей транспортных средств запрограммировали ПБ так, чтобы если произойдет авария, она просто не сработает. А это, как можно догадаться, говорит о том, что ни о какой безопасности не может быть и речь. Если вы попытаетесь обмануть систему путем протягивания ремешков за спинками кресел или используя всевозможные эмуляторы, которые позволят ее обмануть, это зря. Ведь так вы обманываете только себя, если произойдет серьезная авария, то ни водитель, ни пассажиры не смогут выжить из-за этого.
Еще одна проблема — отсутствие контакта или очень плохое соединение элементов в электроцепи питания ПБ. Есть вероятность, что заключается в плохом подключении разъемов. Необходимо проверить качество соединения, а также все контакты.
Также световой индикатор на приборке может появляться из-за выхода из строя либо повреждения контроллеров удара. Они также могут быть плохо подключены. Рекомендуем проверить качество соединения элементов, а также разъемы. Но если все контакты рабочие, а проблема указывает на неисправность датчиков удара, то эти устройства подлежат скорой замене, иначе смысла от того, что машина оснащена ПБ, просто не будет.
Одной из самых распространенных причин является нарушение контакта в дверях. Если производятся какие-либо ремонтные работы в дверях или они меняются, при этом отключаются разъемы, то при последующем их соединении контакты надо проверить. Бывает такое, что после переподключения индикатор все равно продолжает гореть, это свидетельствует о необходимости обнуления памяти блока управления.
Еще одна причина — попадание влаги. Если на контакты электрических элементов или на замок ремешка попала влага, это может привести к плохому контакту или замыканию. Если вы столкнулись с такой проблемой, то места попадания влаги необходимо высушить.
Выход из строя или некорректная работа блока управления. Возможно, на нем также отошли контакты. Но если проблема кроется в самой плате блока, то скорей всего, его придется менять.
Предохранительные устройства. Если эти элементы выходят из строя, то на приборке также загорится соответствующий значок

Но как показывает практика, предохранителям автовладельцы уделяют внимание в последнюю очередь.
Еще одна причина, по которой может возникнуть такая проблема, — это замена сидений или контрольного щитка. При замене могла быть нарушена целостность проводки, в частности, речь идет о местах соединений.
Кроме того, неисправность может возникнуть в результате нарушений при замене руля

Если в ходе замены вы повредили контакты, то индикатор будет гореть всегда.
Если ПБ сработали при столкновении, а индикатор продолжает гореть после их восстановления, это говорит о том, что информация об этом осталась в памяти блока управления. Решить проблему позволит удаление ошибки.
Ресурс эксплуатации ПБ завершен. В среднем срок службы подушек составляет около 8-10 лет, по прошествии этого срока производители авто обычно не гарантируют работоспособность ПБ.
Пониженное напряжение в бортовой сети авто. В первую очередь, нужно , а также генераторное устройство.

 Загрузка …

Ремонт шлейфа.

Ремонт или замена подрулевого шлейфа на Рено Меган 2 является довольно дорогой процедурой. Обычно владельцы авто не сталкиваются с такой ситуацией, поскольку срок службы данного компонента довольно большой, при должном обращении. Но при возникновении проблем можно либо обратиться на СТО, или попробовать провести замену самостоятельно.

Первыми признаками неисправности будут появление треска в области рулевой колонки. После этого могут появиться сообщения об неисправностях подушки безопасности на панели приборов. Значек Check AirBag может загораться каждый раз при повороте руля.

Чтобы поменять подрулевой шлейф Рено Меган 2 самостоятельно, необходимо прежде всего получить доступ к нему. Для начала необходимо выставить колеса ровно. После этого нужно заблокировать подушки безопасности. Делать это нужно строго при отключенном аккумуляторе.

Затем нужно разобрать кожух

Болт крепления руля лучше промаркировать. Это лучше сделать для того, чтобы при обратной сборке знать насколько необходимо затянуть руль.  После этого отключаем контакты клаксона, снимаем джойстик управления медиасистемой. Чтобы отключить подрулевое, нужно отжать винт, который удерживает стяжку.

После этого необходимо выкрутить 4 винта, которые держат крышку переключателей.

После этого снимается верхняя крышка

Необходимо осмотреть шлейф. Если длина целого участка не менее 50 сантиметров, то можно использовать его. Но в случае, если он имеет многочисленные повреждения и заломы, то следует устанавливать новый. В качестве аналога можно использовать подрулевой шлейф Рено Меган 2 артикул которого имеет разное значение в зависимости от комплектации.

Затем необходимо подготовить деталь к пайке. Для этого нужно при помощи разогретого резака очистить его от защитного полимера. Во время работы следует внимательно следить за расположением контактов.

Менять пассажирскую подушку

Здесь все немного посложнее, дело в том, что у большинства автомобилей подушка находится за панелью торпедо. Чаще всего после выстрела портиться обшивка. На некоторых авто система крепится к раме авто и для замены приходится снимать панель торпедо.

Первое что нужно сделать это снять кожух с руля и снять подушки, даже если она в исправном состоянии. Также необходимо открутить крепежный болт и снять сам руль. После над педалями можно увидеть еще несколько болтов, их тоже необходимо открутить, это даст вам возможность добраться до центральной консоли.

Далее вам необходимо отщелкнуть защелки с помощью отвертки на центральной консоли. Это поможем вам снять штатную магнитолу и все остальное. После отсоединения этого всего вы сможете снять панель торпедо, но делать это нужно аккуратно.

Если же панель была повреждена, а на некоторых авто так бывает, то к сожалению вам придется поменять панель. В данном случае мы разберем только замену подушки, если панель при этом целая. Снимать панель необходимо аккуратно для того чтобы не повредить ее, крепежи и саму подушку. Если у вас иномарка, то крепежей будет очень много, проследите за этим.

Делать желательно все в гараже с освещением, так как процедура это не быстрая, иногда придется потратить пару дней. Также еще стоить помнить, что после аварии у вас есть повреждения кузова, которые тоже надо исправлять, но об этом позже.

Помните, скорее всего требуют ремонта ремни безопасности, лобовое стекло и еще некоторые детали автомобиля.

Ваша задача снять отключить все подходящие провода и демонтировать сам механизм. Затем нужно поставить все новое, но в обратном порядке. Но стоить помнить, что не стоить лезть, если вы не разбираетесь в автомобильной электронике.

Контактный блок водительской подушки безопасности

Снятие

1. Снимите модуль водительской подушки безопасности, затем снимите рулевое колесо (см. Главу Подвеска и рулевое управление). Проследите, чтобы управляемые колеса автомобиля были развернуты в прямолинейное положение.

2. Снимите крышку с внутреннего конца сборки выключателя управления радиоприемника, затем ослабьте на несколько оборотов крепежный винт (обратитесь к сопроводительной иллюстрации).

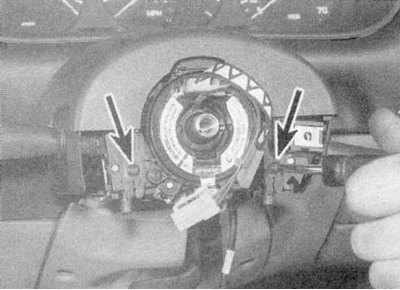

3a. Выверните крепежные винты и снимите нижнюю половину кожуха рулевой колонки.

3b. Oтдайте два винта крепления верхней половины кожуха и также снимите последнюю (обратитесь к иллюстрациям).

4a. Рассоедините электрический разъем.

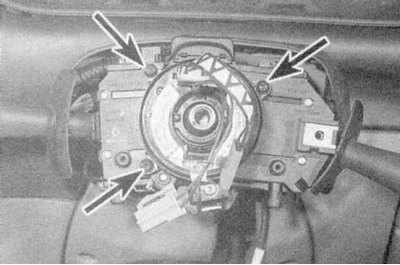

4b. Выверните крепежные винты и снимите контактный блок с верхнего торца рулевой колонки (обратитесь к иллюстрациям).

Установка

1. Перед установкой следует удостовериться в правильности центровки контактного блока. При установленных в прямолинейное положение передних колесах автомобиля блок должен располагаться на рулевой колонке разъемом вверх. При наличии сомнений начинайте вращать контактный блок по часовой стрелке до тех пор, пока не появится ощущение сопротивления. С этой точки поверните блок в обратную сторону таким образом, чтобы разъем оказался сверху, затем проверните еще на два полных оборота против часовой стрелки (обратитесь к сопроводительной иллюстрации).

2. Посадите контактный блок на свое штатное место и введите его в зацепление с кожухом выключателя. Удостоверьтесь в надежности посадки контактного кольца и прочно затяните крепежные винты.

3. Подсоедините электропроводку и установите на место верхний кожух рулевой колонки, прочно закрепив его винтами. Установите нижний кожух колонки, затяните крепежные винты, затем затяните винт стеблевого переключателя управления радио.

4. Установите на место рулевое колесо (см. Главу Подвеска и рулевое управление), затем установите модуль подушки безопасности.

Снятие руля и подушки Рено Меган 2

Здравствуйте. Произведем снятие руля и подушки безопасности на Рено Меган 2.

Инструменты:

• Torx T20, T50
• вороток
• ключ на десять
• пластиковая лопатка
• небольшая отвертка (любая)

1. И так с начало нам нужно снять верхний и нижний под рулевые кожухи.

Верхний кожух закреплен на четырех защелках, а нижний тремя винтами под Torx T20.

2. Откручиваем винты крепления нижнего кожуха.

3. После откручивания винтов, с помощью пластиковой лопатки снимаем верхний кожух. Вставляем лопатку в стык нижнего и верхнего кожуха, немного подковыриваем тем самым раскрывая защелки.

4. Снимаем нижний кожух.

5. После снятия кожухов мы получили доступ к отверстию для демонтажа подушки безопасности.

6. Вставляем отвертку в отверстие и нажимаем. Там установлена пружинистая скоба, которая при нажатии даст нам возможность снять подушку.

7. Держим скобу нажатой, толкаем подушку вверх и она выйдет из защелки.

8. Отключаем два разъема от подушки безопасности и убираем ее в сторону.

Разъемы с фиксаторами. С начало плоской отверткой вынимаем фиксатор, потом отключаем разъем.

9. Отключаем еще несколько разъемов которые будут мешать демонтировать руль. Разъемы простые, без секретов.

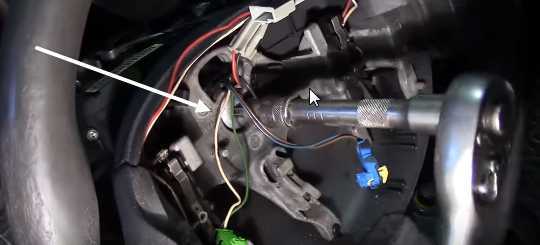

10. Откручиваем болт под Torx 50 крепящий руль. Держим одной рукой руль, второй крутим.

Очень важно чтобы руль был разблокирован. Нельзя срывать гайку упираясь в блокировку руля

После того как сорвете болт, установите руль прямо, а потом выкручивайте полностью.

Замена

Чтобы выполнить замену подрулевого шлейфа необходимо проделать следующие действия:

1. Передние колеса нужно выставить вдоль продольной оси под нулевым градусом, сам руль блокировать не нужно, он должен иметь свободный люфт.
2. На рулевом колесе снимаем верхний и нижний кожух, для этого нужно выкрутить три винта, сделать это можно ключом Torx на 20. После того как выкрутили болты, нужно отщелкнуть имеющиеся там 4 защёлки, после этого можно снимать верхний кожух, нижний снимается аналогичным способом.
3. Когда кожухи сняты, нужно получить доступ к технологическому отверстию, расположенному сзади. В отверстие вставляется отвертка и надавливается на пружинную защелку, и подтягивается подушка немного вверх, это позволит ее снять. Делать все действия нужно не спеша, чтобы не повредить имеющиеся там провода.
4. Отсоединяются все имеющиеся электрические разъёмы (провода и фиксаторы)
5. У руля снимается винт крепления.  Тут самое главное чтобы он был разблокирован, иначе есть большая вероятность повредить сам блокиратор.
6. Когда рулевое колесо снято, снимается медиа-джойстик. Для этого выкручивается винт крепления, и вся конструкция сдвигается в верх.
7. Снимется шлейф, для этого берется аналогичный ключ на 20, и надавливается на него, после этого разжимается система хомутов.
8. Когда крепеж отсоединен, извлекается подрулевой шлейф.

От этой незначительной детали как может показаться на первый взгляд, зависит ваша безопасность Рено Меган 2, а также сидящих рядом пассажиров.

Как убрать ошибку подушки безопасности

Для того, чтобы установить код неисправности и убрать ошибку «airbag» используют различные диагностические устройства, которые подключают к разъёму OBD2 (обычно расположен под рулевой колонкой). При использовании сканера требуется специальный переходник и компьютер (ноутбук) с необходимым программным обеспечением. Доступнее всего использовать MULTITRONICS – готовый модуль бортового компьютера со всеми функциями самостоятельной диагностики.

Разъём OBD2

Варианты устранения ошибки – пошаговые действия:

Мультитроникс

Мультитроникс подключают к колодке OBD2, предварительно повернув ключ в замке зажигания в положение (включить цепь, не заводя двигатель). Синхронизируют устройство по «Bluetooth» с ноутбуком, либо смартфоном с установленной программой диагностики (скачать можно в интернете в свободном доступе, например, INCarDoc free). В главном меню нажать “Подключить OBDII”: система сама распознает устройство и активирует режим сканера. Далее в журнале следует найти раздел SRS (подушки безопасности) и последовательно сбросить ошибки, нажав «OFF» вместо «ON». Полный список кодов ошибок дан в техническом описании автомобиля – в зависимости от марки они могут различаться. После сброса устройство отключают и запускают двигатель.

Другие способы

Диагностика в ручном режиме позволяет определить ошибку по сигналам индикации.

1. Включить режим самодиагностики, включив зажигание два-три раза через интервалы в 3 секунды, не заводя двигатель.
2. При следующем включении чек индикации значка «airbag» на приборной панели будет мигать определённое кол-во раз:

• Индикатор мигнул два раза – неисправность в одной из подушек.
• Семь включений подряд – поломка датчика диагностики.
• Восемь мерцаний – нарушена электрическая цепь в подушках.
• Один раз – нарушены контакт одного из правого натяжителя ремня безопасности.
• Три раза – нарушен контакт одного из левого натяжителя ремня безопасности.
• Три раза с периодом в 2 секунды – неисправны датчики в правой боковой цепи.
• Четыре раза с периодом в 2 секунды – неисправны датчики в левой боковой цепи.
• Один раз с периодом в 2 секунды – нарушения цепи в правой подушке.
• Два раза с периодом в 2 секунды – нарушения цепи в левой подушке
• Пять раз с периодом в 2 секунды – неисправность в правой боковой подушке.
• Шесть раз с периодом в 2 секунды – неисправность в левой боковой подушке.
• Постоянное мерцание с частотой 1-2 секунды – требуется перезапустить двигатель, система в порядке.

После сброса ошибки необходимо вновь перезапустить двигатель в режиме самодиагностики, чек аварийного срабатывания «airbag» на приборной панели должен погаснуть.

Ремонт рычагов переключения

Если из строя вышли рычаги переключения  в результате чего перестали работать дворники, световые элементы включая поворотники,  то их нужно отремонтировать или заменить на новые.  Для этого:

1. Выворачивается руль на девяносто градусов, в сторону меняемых переключателей, и снимается кожух.
2. Откручивается пара саморезов, которые крепят переключатель после чего он извлекается
3. От колодки отсоединяется переключатель.

После того как необходимый элемент демонтирован можно переходит к ремонту.

Прежде чем производить ремонт подрулевого шлейфа Рено Меган 2 запомните как расположены все элементы, и в какой последовательности производится демонтаж. Сделать это желательно для того чтобы, можно было без каких либо проблем собрать и подключить  все обратно.

RENO DRIVE

Renault Megane 2; Renault Scenic 2

Признаки не исправности:

• Треск при вращении рулём в области подрулевого переключателя
• Горит индикатор подушки безопасности и индикатор SERVICE (или гаечный ключ)
• Не реагируют на нажатия клавиши управления круиз контролем и ограничителем скорости (актуально для автомобилей имеющих данную опцию)

ВИДЕО как снять кассету со шлейфом на Renault Megane 2

Для жителей Москвы и Московской области

• Позвонить нам по номеру 8 (968) 937-22-71 и сообщить желаемое время приезда
• Подъехать по адресу: Москва, Гурьевский проезд, д.11 корп.1
• Время самого ремонта занимает не более 30 минут
• Можно привезти уже снятый подрулевой переключатель для осуществления ремонта
• Стоимость ремонта — 2 000 руб. (Ваша сломанная кассета остаётся у нас)
• Установка кассеты на автомобиль — 3 00 руб.
• Если кассета ранее уже делалась, то + 200 руб. к стоимости ремонта.

Для жителей Владимирской, Ивановской, Костромской, Ярославской областей

• Позвонить нам по номеру 8 (968) 937-22-71
• Далее подскажем как, где и когда можно осуществить ремонт.

Для жителей других регионов России

• Позвонить нам по номеру 8 (968) 937-22-71
• В выбранный промежуток времени подъехать по указанному адресу
• либо
• Вам будет предложено 4 варианта оправки Почтой России:

• Вам нужно снять у себя с автомобиля кассету со шлейфом
• Отправить её нам Почтой России
• Мы забираем посылку с почты
• Осуществляем ремонт
• Вы производите оплату на карту Сбербанка (либо другим удобным для Вас способом)
• В течение суток мы отправляем Вам обратно отремонтированную кассету
• Стоимость: 2000 руб. (за ремонт) + 300 руб. (за услуги почты)
• Итого: 2300 руб.

• Вам нужно снять у себя с автомобиля кассету со шлейфом
• Отправить её нам Почтой России
• Мы забираем посылку с почты
• Осуществляем ремонт
• В течение суток отправляем Вам обратно отремонтированную кассету
• Отправка осуществляется посредством наложенного платежа (при получении данной посылки на Почте Вам необходимо будет оплатить указанную в наложенном платеже сумму, а именно 2800 руб. + 5-10 % от суммы наложенного платежа (комиссия Почты )
• Стоимость: 2000 руб. (за ремонт) + 300 руб. (за услуги почты) + 500 руб. (за отправку наложенным платежом)
• Итого: 2800 руб.

• Вы производите оплату 3 800 руб. (на карту Сбербанка)
• Мы отправляем готовую кассету на указанный Вами адрес
• Забираете посылку на Почте
• Устанавливаете себе на авто отремонтированную кассету
• Снятую и не исправную кассету отправляете нам обратно
• При получении нами Вашей неисправной кассеты, мы возвращаем 1000 руб.
• Стоимость выходит: 2000 руб. (за ремонт) + 300 руб. (за услуги почты) + 500 руб. (за предварительную отправку)
• Итого: 2800 руб.

• Мы отправляем готовую кассету на указанный Вами адрес
• Отправка осуществляется посредством наложенного платежа (при получении данной посылки на Почте Вам необходимо будет оплатить указанную в наложенном платеже сумму, а именно 4300 руб. + 5-10 % от суммы наложенного платежа (комиссия Почты )
• Забираете посылку
• Устанавливаете себе на авто отремонтированную кассету
• Снятую и не исправную кассету отправляете нам обратно
• При получении нами Вашей неисправной кассеты, мы возвращаем 1000 руб.
• Стоимость выходит: 2000 руб. (за ремонт) + 300 руб. (за услуги почты) + 500 руб. (за отправку наложенным платежом) + 500 руб. (за предварительную отправку)
• Итого: 3300 руб.

Остались вопросы, звоните!
