Замена сальников распредвалов ваз 2107

Признаки поломки

Чтобы не допустить серьезных проблем в работе мотора, нужно своевременно диагностировать и исправить поломку сальника.

Судить об износе маслосъемных колпачков на ВАЗ 2107 можно по следующим признакам:

• Наблюдается повышенное выделение выхлопных газов белого или синего цвета.
• Значительно повышается расход масла в двигателе.
• Свечи покрываются черным нагаром.

Если вовремя не диагностировать и не исправить проблему, могут возникнуть последствия:

• мотор потеряет динамику;
• он начнет работать нестабильно, на холостых оборотах часто будет глохнуть;
• понизится давление в цилиндрах;
• нагар образуется не только на клапанах, но и на стенках цилиндров и поршней;
• герметичность системы будет нарушена.

Когда на стенках двигателя появляется нагар, его ресурс резко снижается. Если вовремя не устранить проблему, ситуация приведет к дорогостоящему капитальному ремонту мотора. А ведь избежать этих трудностей можно простой заменой сальников на ВАЗ 2107.

Маслосъёмные колпачки

Маслосъёмные колпачки (сальники клапанов) предназначены для герметизации клапана. Они задерживают излишки смазки (моторного масла), предотвращая их попадание в камеру сгорания.

Механической парой в ГБЦ являются стержень клапана и его направляющая втулка. Технологически состыковку этих деталей без зазора выполнить практически невозможно. Для уплотнения соединения и используются сальники клапанов. Качественный и исправный колпачок должен плотно сидеть на стержне клапана и пропускать лишь то количество масла, которое необходимо для нормальной работы системы.

Если раньше колпачки изготавливались из фторопласта, то сейчас при их производстве используется специальная армированная и маслостойкая резины. Верхняя часть колпачка прижимается к стержню клапана специальной пружиной.

На рынке представлены маслосъёмные колпачки различных производителей и марок, различающиеся по качеству, надёжности и долговечности.

После длительной эксплуатации двигателя маслосъёмный колпачок может разрушиться по причине:

• физического старения материала, из которого он изготовлен;
• потери первоначальной эластичности резины под влиянием масла и высокой температуры;
• расслоения материала.

Это приводит к попаданию избыточного количества смазки в камеру сгорания и увеличивает расход масла. Замена маслосъёмных колпачков на отечественных автомобилях производится обычно через каждые 80 тыс. км пробега. Последняя цифра может заметно увеличиться в результате:

• использования колпачков из современных качественных материалов;
• использования качественного оригинального моторного масла;
• недопускания перегрева двигателя;
• постоянного контроля уровня масла в двигателе.

Признаки выхода из строя маслосъёмных колпачков

Основными признаками неисправности сальников клапанов ВАЗ 2106 являются:

• повышенный расход масла (более одного литра на тысячу километров пробега);
• выхлопные газы светлого оттенка;
• масляный налёт на свечах;
• существенное снижение динамических характеристик двигателя;
• рост расхода топлива.

Подобные проблемы решаются заменой колпачков. Это довольно просто сделать своими руками.

Выбор маслосъёмных колпачков

До конца 80-х годов на все отечественные автомобили устанавливались колпачки производства Курского завода. Высоким качеством они не отличались, так как не выдерживали высоких температур, и их приходилось менять через каждые 30 тыс. км пробега. Затем был разработан новый резиноподобный материал (фторкаучук), из которого ведущие производители и стали изготавливать колпачки. Материал, из которого они сделаны, может отличаться цветом, но его основу должен составлять каучук (вторичный либо акрилатный), обеспечивающий долговечность детали.

Наличие примесей в материале колпачков приводит к их быстрому выходу из строя. Это касается в первую очередь подделок

Поэтому при покупке прежде всего следует обращать внимание на производителя и уметь идентифицировать оригинальные изделия. Стоимость и срок эксплуатации колпачков ведущих брендов примерно одинаковые. При замене колпачков ВАЗ 2106 можно порекомендовать продукцию следующих фирм:

При замене колпачков ВАЗ 2106 можно порекомендовать продукцию следующих фирм:

1. Elring — немецкая фирма, производящая не только резиновые колпачки, но и ряд других деталей, и поставляющая свою продукцию более чем в 140 стран.
2. Glazer — испанская фирма с богатым прошлым, производящая колпачки, которые сертифицированы и соответствуют требованиям ISO9001/QS9000.

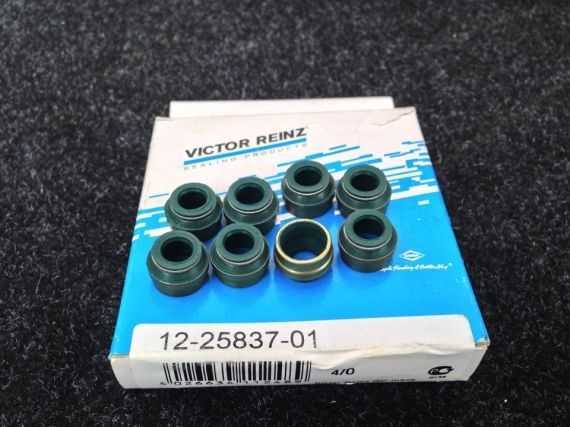

3. Reinz — немецкая фирма, изделия которой специалисты рекомендуют устанавливать на неизношенную пару «клапан — направляющая втулка».
4. Goetze — немецкая фирма, признанная автопроизводителями во всём мире. Начиная с 1987 года, Goetze является поставщиком качественных запчастей для автомобилей и судов, в том числе и маслосъёмных колпачков, изготовленных по инновационной технологии.
5. Payen и другие производители.

Качество оригинальных отечественных изделий значительно уступает иностранным аналогам. В любом случае выбор остаётся за автовладельцем, его пожеланиями и возможностями.

Замена маслосъёмных колпачков ВАЗ 2106

Для замены колпачков потребуется:

специальный рассухариватель сухарей (крепежа) клапанов;

Порядок действий при замене маслосъёмных колпачков следующий:

1. Снимаем с ГБЦ клапанную крышку.
2. Снимаем распредвал и рокера.

Когда наступает время замены

Со временем уплотняющий материал маслосъемных колпачков становится твердым. В результате он теряет свою упругость, что приводит к просачиванию масла в цилиндр. Эта же проблема возникает и при неисправности поршневых колец.

Колпачки меняют в тех случаях, когда утечка масла происходит без видимых мест. Следите за тем, как ведет себя выхлоп во время движения. Резко затормозите автомобиль двигателем, а затем также резко нажмите на педаль газа. Если это приведет к появлению густого дыма из глушителя, значит пора осуществлять замну сальников.

Густой дым сизого цвета может появляться на автомобиле и после длительной стоянки.

Это легко объяснить. Если износились колпачки, это приводит к попаданию масла в цилиндр двигателя. Если же были изношены или закоксованы кольца поршней, то мотор ведет себя немного по-другому. За автомобилем будет оставаться дым только при движении на подъем или при быстром разгоне.

Если в дополнение к дыму вы наблюдаете повышение топливного расхода, снижение динамики мотора и проблемы во время запуска, это все может быть свидетельством об износе механизмов.

Зачем нужны сальники и как они устроены

Цилиндры двигателя нуждаются в защите от проникновения в камеру сгорания посторонних веществ. Именно сальники (или маслосъемные колпачки) играют роль своего рода защитников. Их задача – не допустить проникновения масла во время работы штоков клапанов. Если колпачки утратили свою функцию, их нужно обязательно заменить. Иначе на стенках мотора начнет появляться нагар, что приведет к повышению расхода масла.

Маслосъемные колпачки имеют очень простое строение. Они состоят всего из трех элементов:

1. Основание. Это каркас сальника, который выполнен в виде стальной втулки. Этот элемент обеспечивает прочность запчасти.
2. Пружина. Она нужна обеспечивает герметичность механизма, плотно прижимая резину к штоку клапана.
3. Колпачок. Это основной элемент устройства, изготовленный из каучука. С его помощью устраняются излишки масла на штоке.

Замена маслосъемных колпачков ВАЗ 2107, ВАЗ 2106

Основная проблема, из-за которой может возникнуть необходимость замены малосъемных колпачков — это пропускание излишек масла. Все дело в том, что колпачок сделан из специальной резины и не должен пропускать большое количество масла под клапан. Причин, из-за которых колпачок приходит в неисправность тоже не мало, это и затвердевание, и рассыпание резины, от времени, это и потеря эластичности, и отслаивание от основания. Замену малосъемных колпачков рекомендуется проводить при пробеге в 80 000 км. Но если на вашем автомобиле они пришли в неисправность раньше, то советуем разобраться в причине такой поломки. Первое — это высокий расход масла, т.е. если при пробеге в 10 000 км., вам приходится доливать масло, в объеме больше литра. Второе — это окрас дымового выхлопа, если в теплое время года из выхлопной трубы вашего автомобиля выходит белый дым, то скорее всего появилась проблема с колпачками. Третье — это нагар на свечах зажигания. И четвертое — это залипание клапанов двигателя.

После того, как вы точно убедитесь в том, что неисправность автомобиля заключается в поломке малосъемных клапанов, то не следует тут же обращаться к различным мастерам, вы вполне можете справиться с заменой самостоятельно. И перво-наперво вам необходимо подготовить кое-какой инструмент: гаечные ключи с головками на 10, 13 и 17, отвертки стандартная и крестообразная, головка для откручивания свечей, съемник колпачков, ключ для свечей зажигания, «рассухариватель» для клапанов, пинцет или плоскогубцы с тонкими концами и, естественно, новый комплект малосъемных колпачков.

Инструмент, который понадобится при замене колпачков.

Итак, первым пунктом вам необходимо будет снять крышку трамблера.

Затем, вам нужно будет открутить гайки, крепящие крышку фильтра, с помощью ключа с головкой на 10 и, непосредственно, снять саму крышку. После этого достаньте элемент воздушного фильтра, открутите и снимите корпус.

Четвертым пунктом вам необходимо отсоединить привод воздушной заслонки от карбюратора, снять возвратную пружину привода акселератора.

После этого снимите крышку головки блока.

Затем, как показано на фотографии, отверните гайку натяжителя цепи привода распредвала, оборот должен быть примерно в 0,5.

После этого поворачивайте вал, пока метки на корпусе и на распредвале не сойдутся друг с другом.

Следующим пунктом, отогните стопорную шайбу болта звездочки распредвала и ключом, с головкой на 17, раскрутите болт, крепящий звездочки.

И достаньте ее, при этом аккуратно придерживая цепь.

Затем, открутите гайки, в количестве девяти штук, которые крепят сам корпус равспредвала.

Достаньте вал вместе с корпусом.

Аккуратно снимите рычаг привода клапана, не смотря на небольшое усилие пружины.

Достаньте и саму пружину клапана

Теперь пришло время раскрутить свечи и произвести установку коленчатого вала в положение первого и четвертого цилиндров и тут же производим замену маслоотражательных колпачков, на клапанах первого и четвертого цилиндров.

Затем нужно просунуть пруток оловянного припоя в свечной колодец, для того чтобы была возможность удержать клапан в закрытом положении.

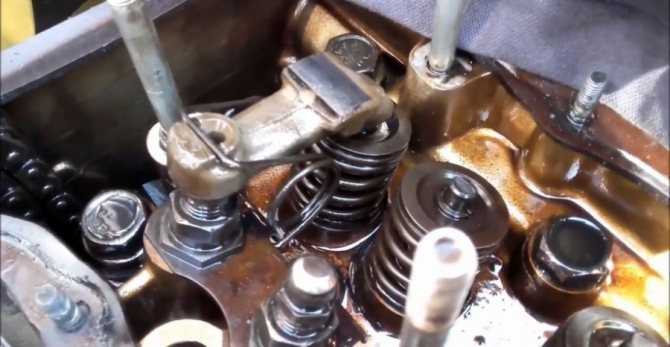

После этого установите «рассухариватель» клапанов.

Затем достаете пружину.

И достаете, при помощи магнита кусочки клапанов, а также внутреннюю и наружную пружины клапанов.

Установите цангу приспособления на колпачок, выставите боек и резко ударьте им по втулке устройства, таким образом спрессовав колпачок.

Теперь снимите его.

Для запрессовки возьмите головку «на 12» и вставьте в неё сальник. Смажте внутреннюю поверхность нового маслосъемного колпачка моторным маслом.

Напрессовываем оправкой колпачок на направляющую втулку.

Установите пружину рычага, введя ее под стопорную пластину, установите на место.

Такие же операции проделайте на соседнем клапане. Затем повторите эти работы для 4-го цилиндра. После чего, провернув коленчатый вал на 180° (ВМТ поршней 2-го и 3-го цилиндров), аналогичным образом поменяйте маслоотражательные колпачки клапанов 2-го и 3-го цилиндров.

Установите на место распредвал и корпуса подшипников распредвала, надеваете на шпильки шайбы и закрутите гайки их крепления в два этапа в указанном порядке.

Перед установкой цепи совмещаем метку на звездочке коленчатого вала с меткой на блоке цилиндров.

Установите шестерню на распределительный вал.

Установите цепь на шкив распредвала и закручиваем болт крепления звездочки. Далее отрегулируйте натяжение цепи привода распредвала.

Отрегулируйте зазоры в клапанном механизме. Установите крышку головки блока цилиндров и воздушный фильтр.

Как заменить сальник распредвала ВАЗ более новых моделей?

Теперь рассмотрим, как производится данная процедура на более современных, переднеприводных автомобилях ВАЗ с поперечным расположением двигателя. Итак, открываем капот и устанавливаем поршень в положение ВМТ. Это необходимо для того, чтобы сохранить метки фаз газораспределения.

Следует убедиться в том, что шпонка вала плотно сидит в установочном месте. Далее отверткой извлекаем потекший сальник.

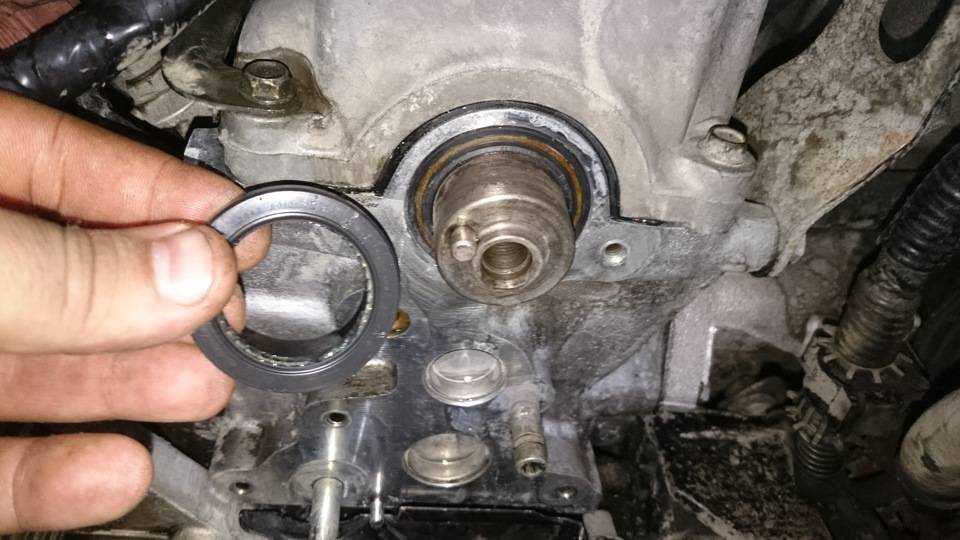

Перед установкой нового элемента внимательно осматриваем кромку сальника и уплотнительную пружину (внимание — возможен брак). Поверхность кромки обязательно должна быть ровной

Что касается пружины, она не должна быть растянутой. Если все хорошо, устанавливаем новый сальник на место, предварительно смазав его маслом. Далее при помощи оправки запрессовываем его до упора

Поверхность кромки обязательно должна быть ровной. Что касается пружины, она не должна быть растянутой. Если все хорошо, устанавливаем новый сальник на место, предварительно смазав его маслом. Далее при помощи оправки запрессовываем его до упора.

После этого собираем все оборудование на место. Запускаем двигатель и проверяем герметичность уплотнения.

Диагностика неисправности

Перед началом работы логично убедиться в целесообразности данного мероприятия, инициируемого следующими причинами:

• Пришло время выполнения периодической проверки, регулировки, замены деталей, узлов. Определяется пробегом (15000 – 30000 км), условиями эксплуатации автомобиля.
• Появление характерных симптомов повреждения, возникновение поломок.

Это интересно: Лампы KIA Ceed — замена ближнего и дальнего света своими руками Основными признаками, сигнализирующими водителю о насущности обратить внимание на клапана, являются:

• заметная потеря мощности двигателя;
• “троение” мотора, проявляющееся при работе на различных нагрузках (один, несколько цилиндров сбоят, в камере сгорания смесь не воспламеняется, загорается с задержкой, израсходуется не полностью, возникает явление детонации);
• заметное увеличение расхода топлива;
• автомашина двигается рывками, “плавают” обороты холостого хода;
• появление нагара, копоти на свечах зажигания;
• посторонние стуки, шумы в моторном отсеке.

Подобные симптомы характерны для разных видов нарушений функционирования авто. Двигатель – не авторучка. Беспричинная разборка, сборка – длительное, хлопотное мероприятие. Предварительно следует убедиться в его необходимости.

Определение неработающего цилиндра

При возникновении нестабильного поведения двигателя необходимо попытаться локализовать причину, продвигаясь от простых проверок к сложным диагностическим методам обследования. Следует предварительно убедиться в исправности стартера, полном заряде аккумуляторной батареи.

1. Завести мотор, оставить на холостых оборотах.
2. Поднять капот.
3. Снять колпачок свечи первого цилиндра. Мотор заглох – цилиндр исправен, изменения не произошли – требуется вмешательство. Таким образом пройтись по остальным цилиндрам.
4. На забракованных цилиндрах поменять свечи, высоковольтные провода. Повторить тестирование. Неизменность ситуации указывает на поиск поломки внутри двигателя.

Наличие искры, топлива

Проверить поступление искры. На двигателе, оборудованном инжектором, отключить разъем подачи питания форсунок

Поочередно выкручивать свечи, прислонять корпусом на массу автомашины, запускать стартер, смотреть, соблюдая меры предосторожности. Удобнее совершать данные действия вдвоем (один находится под капотом, другой – в салоне).
Убедиться в поступлении топлива

На холодном моторе подключить форсунки, отключить разъем управления модулем зажигания. Вывернуть свечи. Стартером прокручивать двигатель в течение семи – десяти секунд. Резьба свечных посадочных мест залита топливом – норма. Сухие отверстия – проблемы с подачей горючего. Возникают вопросы к топливной системе, электронному блоку управления.

Компрессионный метод испытаний

Поиск виновника продолжается путем измерения давления в цилиндрах при максимальном сжатии. Компрессометр вставляется вместо свечи. Поршень устанавливается в верхнюю мертвую точку (специальная метка шестерни распределительного вала совмещается с отметкой на головке блока). Создается избыточное давление в верхней части цилиндра. Нормальное значение по прибору должно находиться в пределах 11 – 13кг/см3. Допустимое значение указывает завод – изготовитель в технической документации на автомобиль. Заниженная компрессия – отсутствие герметичности камеры сгорания.

• Кольца на поршне стерлись.
• Клапана неплотно прилегают.
• Разрушена прокладка головки блока цилиндров.
• Трещины блока, ГБЦ.

Залить на поршень немного чистого моторного масла (20 – 30мл), используемого для данного двигателя. Повторить измерение. Показатель улучшился – предстоит ремонт, замена поршневой группы. Положение не изменилось – вероятно, прогорели клапана. Не исключается замена клапанов, колец одновременно. Пора делать вскрытие двигателя.

Определить цилиндр с наименьшей компрессией возможно от руки. Поочередно оставляя свечу в испытуемой камере сгорания, остальные извлекая, прокручивать рукой коленчатый вал. Вариант применения минимального усилия укажет на подозрительный объект. Способ безопасный, простой.

Замена колпачков

Не забудьте также снять воздушный фильтр, после чего следуйте дальнейшей схеме:

Снять крышку клапанов и тщательно сложить все гайки и шайбы в отдельную тару.
Затем необходимо приступить к проворачиванию коленчатого вала

Очень важно получить положение, когда поршни четвертого и первого цилиндра будут находиться оба в верхней мертвой точке. Только в таком случае оба клапана совершенно свободны.
После снимаем натяжитель цепи, откручивая гайки, которые его крепят.
Теперь можно приступать к откручиванию гаек крепления корпуса

После того как гайки были откручены, его необходимо снять прямо с распределительным валом.
В свечное отверстие важно засунуть оловянный прут, после следует подпереть с помощью него днище клапана.
Затем нужно взять инструмент для рассухаривания и закрепить его на шпильке. Рассухаривать мы будем первый и четвертый клапаны, и главное, сделать это резко.
На следующем этапе следует быть предельно аккуратным, ведь пришло время достать тарелки, сухари и пружины.
Как только все это мы достали, важно надеть съемник и снять колпачки. После вставляем новый колпачок.
Затем обратно возвращаем тарелки, сухари и пружины.
После того как операция с первым и четвертым цилиндром закончена, проворачиваем коленчатый вал на 180 градусов и проделываем то же самое с остальными цилиндрами.
Затем собираем все в обратном порядке.

На этом этапе мы успешно заменили маслосъемные колпачки. Теперь вы можете не беспокоиться за то, что ваш автомобиль будет терять масло быстрее, чем его получать. Всегда следите за состоянием своего двигателя и уровнем масла, ведь это положительно скажется на сроке эксплуатации автомобиля.

Замена клапанных пружин с тарелками и маслоотражательных колпачков Honda Civic

Замена клапанных пружин с тарелками и маслоотражательных колпачков

Замена сломанных клапанных пружин и изношенных маслоотражательных колпачков может быть произведена без демонтажа головки цилиндров. Понадобятся лишь два специальных приспособления и источник сжатого воздуха.

Порядок выполнения

1. Снимите крышку головки цилиндров (см. Снятие и установка крышки головки цилиндров). 2. Выверните свечи зажигания из цилиндров, компоненты которых нуждаются в проверке. Если имеется необходимость в замене маслоотражательных колпачков, выверните все свечи. 3. Провернув коленчатый вал, приведите соответствующий поршень в положение ВМТ конца такта сжатия (см. Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ)). При замене маслоотражательных колпачков, начните с первого цилиндра, затем переходите от одного к другому в порядке зажигания (см. Спецификации). 4. Снимите сборку коромысел с осями (см. Снятие, проверка состояния и установка сборки коромысел). 5. Вверните в свечное отверстие соответствующего цилиндра переходную насадку и подсоедините к ней шланг от источника сжатого воздуха. Выпускаются специальные резьбовые насадки со штуцером быстрого подключения (см. сопроводительную иллюстрацию) спрашивайте в магазинах автосервиса. 6. Подайте воздух в цилиндр. Под давлением воздуха поршень может податься вниз, что приведет к внезапному проворачиванию коленчатого вала не оставляйте на болте, ввернутом в цапфу вала, торцевой ключ, при помощи которого приводили поршень в положение ВМТ. 7. Клапаны будут удерживаться на месте давлением воздуха. 8. Во избежание попадания в двигатель мусора и прочих посторонних предметов, закупорьте ветошью все отверстия в блоке вокруг подлежащих обслуживанию клапанов. Теперь при помощи специального инструмента сожмите пружину подлежащего обслуживанию клапана (см. сопроводительную иллюстрацию). 9. При помощи острогубцев или магнита извлеките из канавок на стержне клапана сухари разрезного замка (см. иллюстрацию к параграфу 8). 10. Снимите со стержня клапана тарелку пружины, защитный экран, и пружину, затем снимите с направляющей втулки маслоотражательный колпачок. Если зафиксировать клапан в закрытом положении сжатым воздухом не удается, следовательно имеет место негерметичность, образующаяся вследствие наличия механических дефектов рабочей фаски тарелки или его седла. В таком случае головку цилиндров необходимо снять с двигателя с целью выполнения соответствующего восстановительного ремонта. 11. Закрепите на верхнем конце стержня клапана резиновый бандаж, либо намотайте скотч, чтобы исключить возможность падения клапана в камеру сгорания, затем перекройте подачу воздуха в цилиндр. 12. Проверьте стержень клапана на наличие признаков износа или механических повреждений. Вращая клапан внутри направляющей втулки, оцените величину радиального люфта его торца, определяющую степень прямизны стержня (изогнутый клапан подлежит замене). 13. Подвигайте клапан вверх-вниз в направляющей втулки, стараясь выявить точки заклинивания, наличие которых свидетельствует либо о деформации стержня клапана, либо о повреждении втулки в любом случае головка подлежит снятию с целью выполнения необходимого восстановительного ремонта. 14. Вновь подайте воздух в цилиндр с целью фиксации клапана. Снимите со стержня резиновый бандаж/скотч. 15. Смажьте стержень клапана чистым двигательным маслом и установите новый маслоотражательный колпачок. Пружины маслоотражательных колпачков помечены цветовым кодом: белый цвет означает, что колпачок предназначен для установки на впускной клапан, черный на выпускной. 16. Наденьте на стержень клапана клапанную пружину (торцом с сокращенным шагом витков к головке) с тарелкой. 17. Сожмите пружину при помощи специального инструмента и аккуратно заправьте в посадочную канавку сухари разрезного замка. Для временной фиксации сухарей до отпускания инструмента смажьте их изнутри густой смазкой (см. сопроводительную иллюстрацию). 18. Наблюдая за правильностью посадки сухарей в канавке, отпустите приспособление для сжимания пружины. 19. Перекройте подачу воздуха в цилиндр и выверните из свечного отверстия переходную насадку. 20. Установите на место сборку коромысел (см. Снятие, проверка состояния и установка сборки коромысел). 21. Установите крышку головки цилиндров (см. Снятие и установка крышки головки цилиндров). 22. Вверните на место свечи зажигания и подсоедините к ним (в требуемом порядке) ВВ провода. 23. Запустите двигатель и проверьте его на наличие признаков утечек масла и необычных шумов, издаваемых клапанным механизмом.

Зачем нужны сальники и как они устроены

Цилиндры двигателя нуждаются в защите от проникновения в камеру сгорания посторонних веществ. Именно сальники (или маслосъемные колпачки) играют роль своего рода защитников. Их задача – не допустить проникновения масла во время работы штоков клапанов. Если колпачки утратили свою функцию, их нужно обязательно заменить. Иначе на стенках мотора начнет появляться нагар, что приведет к повышению расхода масла.

Работающий двигатель заставляет постоянно двигаться все элементы газораспределительного механизма. Они трутся между собой, что неизбежно приводит к износу. Чтобы снизить скорость износа, на поверхность каждого элемента попадает масло. При этом нужно следить за тем, чтобы масло не оказалось в рабочей зоне клапанов. Иначе мотор начнет давать сбои. Чтобы в камеру сгорания не проникало ни капли масла, устанавливаются сальники.

Маслосъемные колпачки имеют очень простое строение. Они состоят всего из трех элементов:

1. Основание. Это каркас сальника, который выполнен в виде стальной втулки. Этот элемент обеспечивает прочность запчасти.
2. Пружина. Она нужна обеспечивает герметичность механизма, плотно прижимая резину к штоку клапана.
3. Колпачок. Это основной элемент устройства, изготовленный из каучука. С его помощью устраняются излишки масла на штоке.

https://youtube.com/watch?v=isXBYTXK6eY

Демонтаж маслосъемных колпачков

Замена маслосъемных колпачков ВАЗ 2107 начинается с разборки части газораспределительного механизма и снятия старых колпачков. Для этого необходимо выполнить следующие операции:

выкрутить свечи зажигания, используя специальный ключ;

Примечание: после снятия свечей следует проверить их состояние и при необходимости заменить.

• выкрутить болты крышки ГРМ;
• снять крышку;
• выставить положение распредвала по меткам;
• отогнуть лепестки стопорной шайбы, предотвращающей откручивание болта крепления звездочки распредвала;
• выкрутить болт;

Совет: чтобы предотвратить проворачивание распредвала, необходимо включить первую скорость КПП.

• открутить крепление натяжителя цепи;
• снять натяжитель;
• снять звездочку;

Совет: чтобы не пришлось заново выставлять положение цепи на зубьях звездочки, надо привязать цепь к звездочке проволокой и положить на блок цилиндров.

• открутить гайки крепления корпуса подшипника распредвала;
• извлечь корпус с распредвалом;
• снять рокера (коромысла) клапанов.

Для снятия маслосъемных колпачков проделать следующие операции с каждым из впускных и выпускных клапанов:

• вставить в отверстие свечи оловянный пруток (диаметром 8 мм), препятствующий опусканию клапанов;

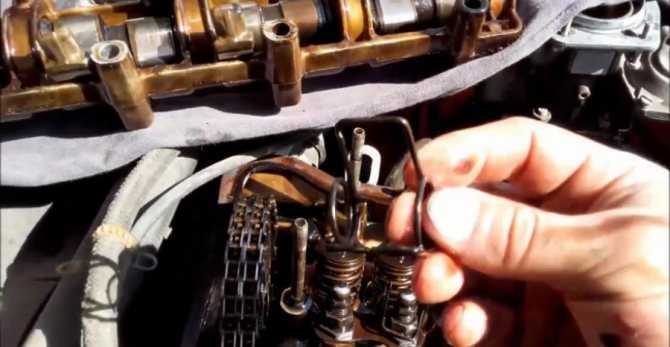

• закрепить съемник (рассухариватель) на шпильках так, чтоб кронштейн упирался в тарелку пружины клапана;
• нажать съемником на тарелку, сжать пружину клапана и вытащить сухари из проточки клапана;
• снять рассухариватель;
• демонтировать пружины с тарелкой и опорной шайбой;
• поддеть отверткой и снять маслосъемный колпачок.

Примечание: замена клапанов ВАЗ 2107 также производится с помощью рассухаривателя. Но перед операцией необходимо снять головку двигателя, чтобы обеспечить возможность снятия и установки клапанов.
