Как поменять прокладку головки блока цилиндров ваз 2107 самому?

20.4 Моменты затяжки резьбовых соединений

Болт крепления крышек коренных подшипников

Болт крепления масляного картера

Шпилька крепления крышки сапуна

Гайка крепления крышки сапуна

Болт крепления головки цилиндров:

33,3–41,16 (3,4–4,2)

Болт крепления головки цилиндров

Гайка крепления впускного и выпускного трубопроводов

Гайка болта крышки шатуна

Болт крепления маховика

Болт крепления башмака натяжителя цепи

Гайка шпилек крепления корпуса подшипников распределительного вала

Болт крепления звездочки распределительного вала

Болт крепления звездочки вала привода масляного насоса

Гайка регулировочного болта клапана

Втулка регулировочного болта клапана

Болт крепления насоса охлаждающей жидкости

Гайка шпильки крепления выпускного патрубка рубашки охлаждения

Храповик коленчатого вала

Болт крепления кронштейна генератора

Гайка крепления установочной планки генератора

Гайка болта крепления генератора к кронштейну

Гайка крепления установочной планки к генератору

Гайка крепления подушки к кронштейну передней опоры

Гайка крепления подушки передней подвески двигателя к поперечине

Гайка крепления пластины к подушке

Гайка крепления задней подвески двигателя к кузову

Гайка крепления задней опоры к коробке передач

Гайка болта крепления задней опоры к поперечине

Болт крепления сцепления

Гайка болта крепления педалей сцепления и тормоза

Гайки крепления главных цилиндров сцепления и тормозов

Соединение трубок гидропривода тормозов

Соединение трубок гидропривода сцепления

Выключатель света заднего хода

Болты крепления картера сцепления к двигателю

Гайка крепления картера сцепления к коробке передач

Гайка крепления картера сцепления к коробке передач

Болт крепления крышки фиксаторов штоков

Гайка крепления задней крышки

Гайка заднего конца ведомого вала

Болт зажимной шайбы подшипника промежуточного вала

Болт крепления вилки к штоку переключения передач

КАРДАННАЯ ПЕРЕДАЧА

Гайка вилки переднего карданного вала

Гайки болтов крепления эластичной муфты

Гайка болта крепления фланца карданного вала к фланцу редуктора

Болт крепления редуктора

Болт крепления крышки подшипника дифференциала

Болт крепления ведомой шестерни

Гайка крепления фланца к ведущей шестерне

см. Задний мост

Гайка пластины крепления подшипника полуоси и щита тормоза

РУЛЕВОЕ УПРАВЛЕНИЕ

Замена прокладки ГБЦ на классике

Признаки пробоя прокладки ГБЦ

Для начала я хотел бы озвучить тзвестные мне признаки пробоя прокладки гбц, их не так много, озвучим. Для начала я хотел бы сказать, что прокладка ГБЦ может испортится по разному. Все зависит от того как и между какими каналами была разрушена прокладка, соответственно и признаки бывают разными.

Прокладка ГБЦ

1. Часто встречаемый признак пробоя — обильный белый дым из глушителя, который сопровождается постепенным уходом охлаждающей жидкости. Скорее всего в этом случае пробита прокладка между камерой сгорания и рубашкой охлаждения.
2. При прогазовке появляются пузирьки воздуха из открытой горловины радитора. Это получается в результате просачивания газов из камеры сгорания в рубашку охлаждения.
3. Появление эмульсии серо-желтого цвета в радиаторе и системе охлаждения. Если вы заметили эмульсию в системе охлаждения — то скорее всего была пробита прокладка в районе масляного канала (он находится со стороны трамблера и окружен небольшим овальным кольцом на прокладке. При пробое масло под давлением попадает в систему охлаждения.
4. Повышения уровня масла в поддоне, появление эмульсии в масле. Если при контроле уровня масла вы заметили, что уровень повысился, цвет масла изменился и при этом стал падать уровень ОЖ, значит прокладка пришла в негодность.
5. Постепенное выдавливание ОЖ из системы охлаждения, особенно тосола. Если при эксплуатации автомобиля вы замечаете, что постепенно при длительном времени работы двигателя ОЖ выдавливается из системы, при этом антифриз набирает полный расширительный бачок и выходит через крышку — тоже яваный признак потери герметичности прокладки ГБЦ в одном из цилиндров.
6. При эксплуатации выдавливается антифриз и двигатель закипает.

Причины пробоя прокладки ГБЦ

К основным причинам потери герметичности можно отнести:

• Некачественная прокладка.
• Недостаточный момент затяжки болтов ГБЦ при ремонте.
• Перегрев двигателя.
• Недостаточный уровень ОЖ и как следствие местный перегрев, так как ГБЦ находится в самом верху и при небольшом дефиците ОЖ двигатель кипеть не будет, но головка будет перегреваться.
• Неправильный монтаж ГБЦ.
• Искрывление ГБЦ (говорят «повело»)

Замена прокладки ГБЦ на автомобилях ВАЗ 2101, 2106, 2107

Если вы диагностировали, что необходима замена прокладки ГБЦ, то здесь я приведу не инструкцию, а некий алгоритм замены прокладки ГБЦ. Не буду слишком вдаваться в детали, так как в интернете можно найти много инструкций.

1. Для начала необходимо очистить двигатель от пыли и грязи, это необходимо для минимизации попадании песка и мусора в разобранный двигатель.
2. Слить ОЖ
3. Теперь можно снимать воздушный фильтр, привод управления воздушной заслонкой, клапанную крышку на двигателе.
4. Следующим шагом является совмещение меток на коленвале и распредвале, это необходимо что бы потом не возникло проблем с настройкой фаз газореспределения, если можно так выразится.
5. После совмещения меток, можно ослабить натяжение моторной цепи, отвернув колпачковую гайку натяжителя моторной цепи.
6. Ослабляем крепление звездочки на распредвале, снимаем звездочку с распредвала. К моторной цепи желательно привязать небольшой кусок проволоки или мотузочку — это облегчит извлечение цепи при обратной установке ГБЦ.
7. Снимаем распредвал.
8. Далее пришла очередь к впускному и выпускному коллектору, здесь можно пойти двумя путями. Первый путь — это демонтаж карбюратоа и разсоединение выпускного в соединении штанов. Второй путь — это откручивании коллекторов от ГБЦ.
9. После демонтажа коллекторов, можно демонтировать все патрубки системы охлаждения, подвод подогева карбюратора, отопителя салона.

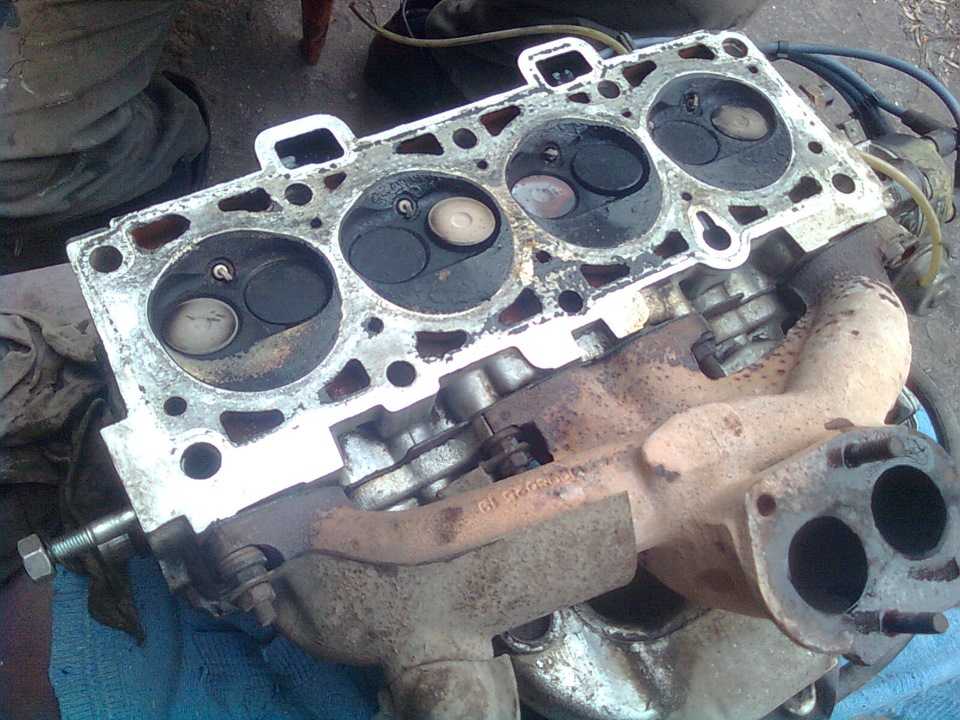

10. Теперь можно откручивать непосредственно ГБЦ, осматривать прокладку.

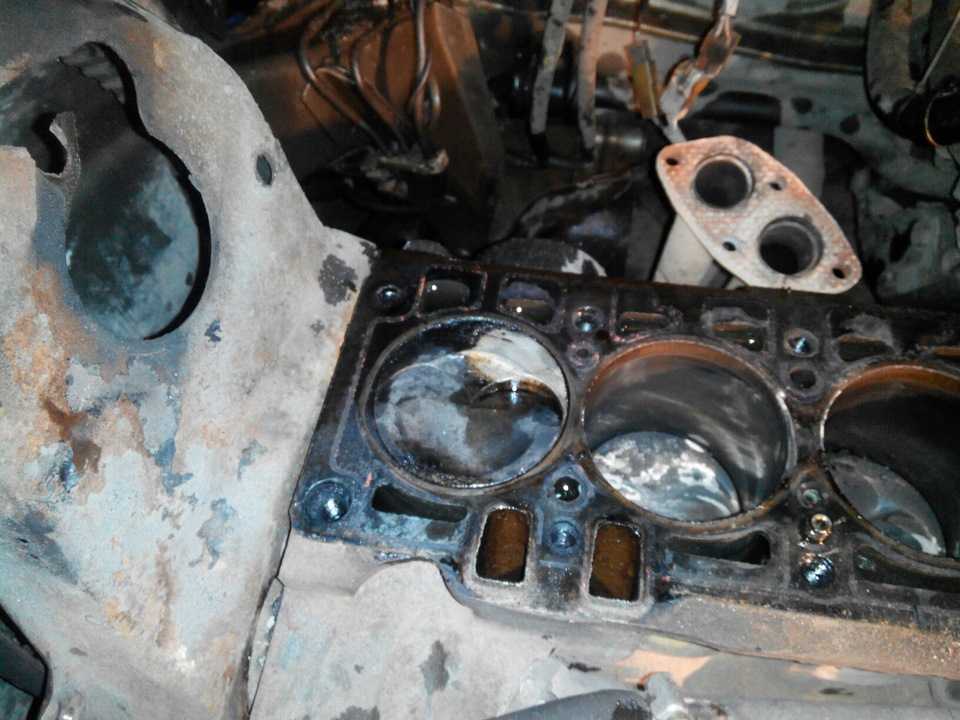

11. Перед установкой новой прокладки необходимо очистить контактные поверхности от остаткой старой прокладки.
12. Некоторые мастера рекомендуют мазать новую прокладку графитной смазкой, я так не делал ни разу, в официальном руководстве по ремонте очень строго написано, что конктные поверхности должны быть обезжирены и без каких либо следов масла.

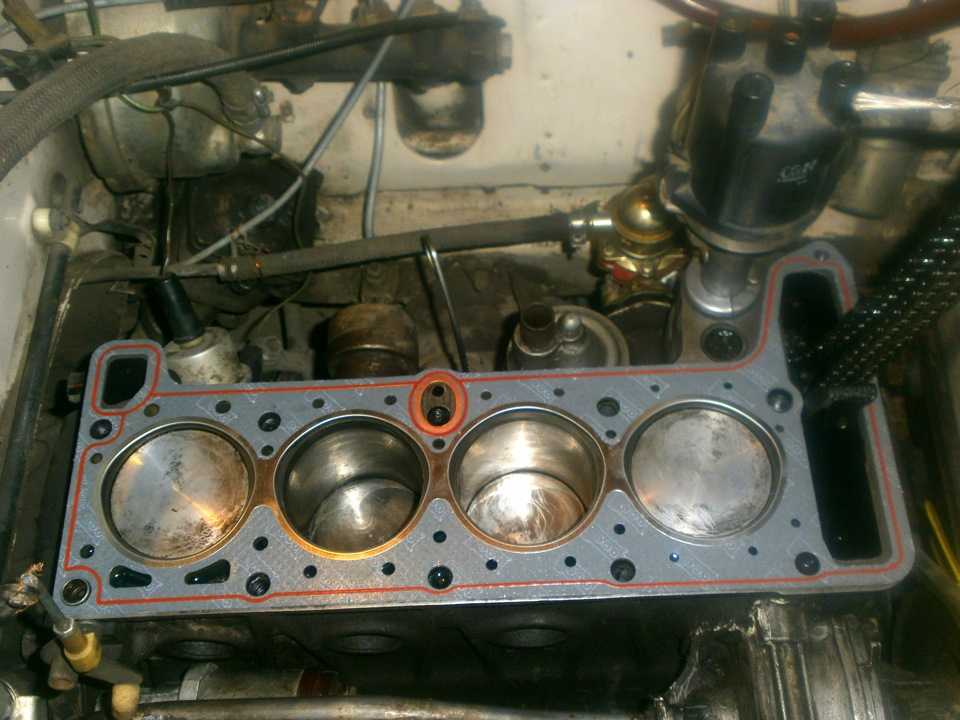

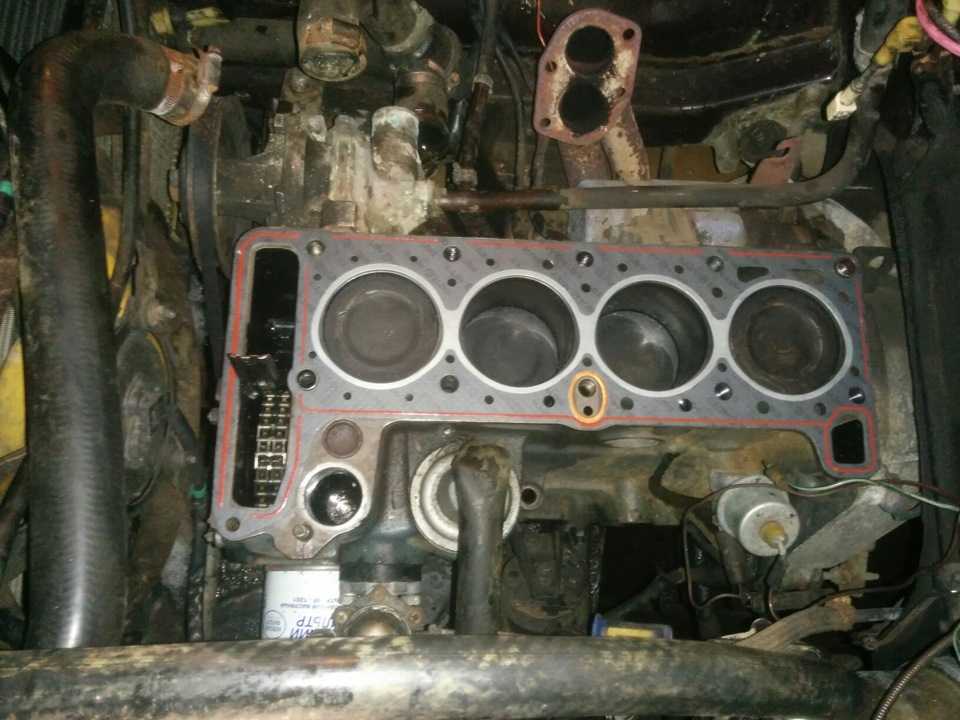

13. После установки новой прокладки устанавливаем ГБЦ, затяжку болтов необходимо проводить динамометрическим ключом с рекомендованным производителем моментом затяжки. Последовательность затяжки указана в рекомендациях по ремонте.
14. Далее устанавливаем РВ (при затяжке используем карту из руководства), одеваем цепь, звездочку.
15. Проверяем совпадение меток, устанавливаем натяжитель, натягиваем цепь.
16. Далее необходимо произвести регулировку клапанов.
17. Устанавливаем впускной и выпускной колллектор.
18. Возвращаем на место все патрубки системы охлаждения
19. Закрываем клапанную крышку, затягиваем ее крепеж.
20. Заливаем ОЖ, заводим двигатель
21. Радуемся:)

Маслосъемные колпачки двигателя ВАЗ 2106

Маслосъемные колпачки или сальники клапанов, прежде всего, препятствуют попаданию лишнего масла в мотор. Деталь изготавливается из резины специального состава, которая со временем изнашивается, что приводит к пропусканию смазки. В результате расход масла увеличивается. Поэтому стоит более подробно разобраться, что же представляет собой эта деталь, как и когда производить её замену на ВАЗ 2106.

Для чего нужны

Конструкция силового агрегата имеет впускные и выпускные клапаны. Шток клапана постоянно контактирует с распредвалом, что приводит к образованию маслянистого тумана. Обратная часть впускного клапана расположена в зоне постоянного присутствия мелких капель топлива либо в области горячих выхлопных газов, что характерно для выпускного клапана. Правильная работа распредвала невозможна без смазки, но её попадание внутрь цилиндров является нежелательным процессом. При возвратно-поступательном движении клапана, масло с его штока снимается юбкой сальника.

Признаки износа

Во время работы двигателя клапаны подвергаются постоянному трению, а также агрессивному воздействию смазки и выхлопных газов. Это приводит к тому, что резина, из которой изготовлена трущаяся часть сальника, твердеет, рабочие кромки колпачка изнашиваются. Несмотря на высокое качество материала, деталь со временем приходится менять. Для того чтобы продлить срок службы колпачков, необходимо использовать качественное моторное масло.

При износе маслосъёмных колпачков увеличивается расход масла, появляется нагар на свечах, клапанах, поршнях

О том, что сальники пришли в негодность и их пора менять, свидетельствуют характерные признаки:

• из глушителя появляется сизый дым;
• расход моторного масла увеличивается;
• свечи зажигания покрываются нагаром.

Видео: признак износа маслосъёмных колпачков

Когда менять и на какие

Когда маслосъёмные колпачки не справляются с возлагаемой на них функцией, в цилиндр начинает просачиваться масло. Однако по указанным признакам нельзя быть полностью уверенным в износе рассматриваемой детали, поскольку смазка в камеру сгорания может попадать также при повреждении или износе поршневых колец. Чтобы определиться, что именно нуждается в замене — кольца или сальники, необходимо понаблюдать за выхлопом во время движения автомобиля. Если при торможении двигателем резко нажать на педаль газа и из системы выхлопа появится характерный сизый дым, то это будет свидетельствовать об износе маслосъемных колпачков. Такая же ситуация будет наблюдаться после длительной стоянки машины.

Появление дыма при описанных действиях можно объяснить следующим образом: когда нарушается герметичность между штоком клапана и направляющей втулкой, масло попадает в цилиндры из головки блока. При износе поршневых колец или их залегании, мотор будет вести себя несколько по-другому.

Если в силовом агрегате есть проблема с поршневыми кольцами, то дым из глушителя будет появляться при работе под нагрузкой, т. е. при движении автомобиля с грузом, динамичной езде. Косвенно определить износ колец можно по снижению мощности, увеличению расхода топлива и появлению проблем при запуске мотора.

Замена маслосъёмных колпачков

Прежде чем приступить к замене клапанных сальников, необходимо подготовить инструмент:

• рассухариватель;
• пинцет;
• набор ключей;
• пруток оловянного припоя диаметром 8 мм;
• молоток;
• длинногубцы или магнитная рукоятка.

Для замены маслосъёмных колпачков потребуется рассухариватель, оловяный пруток, отвёртка, длинногубцы, молоток, набор ключей

Далее можно приступать к процедуре ремонта в следующей последовательности:

1. Снимаем минусовую клемму с АКБ, воздушный фильтр и крышку клапанов.

Рассухариватель фиксируется на шпильке напротив клапана, с которого планируется снять сухари. Пружина сжимается до тех пор, пока не освободятся сухари

Демонтаж ГБЦ – важные моменты

Перед тем как заняться головкой, необходимо снять цепь ГРМ

Для этого осторожно ослабляют ее натяжитель, а потом и полностью демонтируют. Затем наступает черед шестеренки распредвала

Ее держит на месте болт – открутите его

Важно, чтобы цепь не слетела со звездочки – от этой неприятности спасает фиксация ее куском толстой медной проволоки

Теперь приступайте к отсоединению распределительного вала – он привинчен к ГБЦ в 9 местах. Затяжка у них не слишком сильная, а потому никаких сложностей на данном этапе не будет. В противном случае опять используйте WD-40.

Когда вал снят, отсоедините приемную топливную трубу и выпускной коллектор. С этого момента ничто не мешает заняться самой головкой – свинтите 11 болтов, и дело сделано.

Советы по затяжке и распространенные ошибки

1. Нельзя тянуть болты ГБЦ рывками. Затягивание должно проводиться плавно.
2. Устанавливая болты ГБЦ (особенно старые) внимательно изучите их состояние — никаких повреждений резьбы быть не должно. Точно так же как и внутри места установки.
3. При необходимости деталь нужно очистить от загрязнений.
4. Резьбу лучше смазать маслом, но заливать в крепежные отверстия не рекомендуется. Если колодцы глухие, то наносить смазку нужно очень аккуратно. Жидкости не сжимаются и избыток смазки не даст вам закрутить болт до конца.
5. Отказ от использования динамометрического ключа чреват неточными моментами затяжки и некорректной работой прокладки или повреждением ГБЦ.

( 2 оценки, среднее 4.5 из 5 )

Замена прокладки впускного коллектора ВАЗ-2114 инжектор: видео

Замена прокладки головки блока цилиндров

Замена прокладки впускного коллектора на автомобиле ВАЗ-2114, так как и замена прокладки выпускного коллектора, весьма сложная процедура и требует определенных знаний и опыта. Конечно, придётся сделать колоссальный объём работы и потратить весьма много времени, но это позволит сэкономить 4-5 тыс. рублей на замене в автосервисе.

ниже расскажет о замене ресивера и коллектора. В процессе замены меняют и прокладку впускного коллектора:

материал расскажет, как правильно заменить прокладку впускного коллектора, а также поведает о некоторых тонкостях и нюансах процесса.

Процесс замены прокладки

Схема конструкции впускного и выпускного коллекторов

Поскольку прокладка расположена на шпильках коллектора, то для её замены придется узел демонтировать полностью. Конечно, эта операция займет много времени и сил.

Перед тем, как автолюбитель перейдёт непосредственно к процессу выполнения замены, необходимо собрать инструментарий, который понадобится. Итак, инструменты, без которых замену произвести невозможно: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Инструментарий собран, теперь можно перейти непосредственно к выполнению всевозможных операций. Прежде чем снять коллектор необходимо сбрызнуть болты жидкостью WD-40, которая снимет коррозию и позволит без особых проблем снять деталь.

Пошаговая инструкция по замене прокладки впускного коллектора (с фото)

Рассмотрим, пошаговую инструкцию по замене прокладки:

1. Снимаем «клемму-минус» с аккумуляторной батареи.
2. Демонтируем трос газа.
3. Проводим демонтаж топливных трубок. Точнее, их необходимо отсоединить и отвести в сторону. Снимаем топливные трубки указанные на фото
4. Отключаем разъем датчика положения дроссельной заслонки.
5. Отключаем разъем проводов регулятора холостого хода.
6. Открутить патрубки вентиляции картерных газов, усилителя тормозов. Откручиваем патрубки указанные на фото
7. Проводим демонтаж ресивера.
8. Снимаем провода блока управления впрыском (форсунками).
9. Демонтируем топливную рампу без демонтажа форсунок.
10. Снимаем термоэкран с коллектора.
11. Отсоединяем приемную трубу. Вот такого качества гайки ставят на заводе Демонтируем приемную трубу
12. Снимаем выпускной коллектор. Выкручиваем крепежные гайки и снимаем выпускной коллектор Снятие выпускного коллектора
13. Открутив гайки крепления, демонтируем впускной коллектор. Снимаем впускной коллектор
14. Проводим замену прокладки. Проводим замену прокладки
15. Сборку проводим в обратном порядке.

Как видно, замену прокладки впускного и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Выбор детали

21083-1008081 – оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).

Цельная прокладка коллекторов Прокладка, которая состоит из двух частей Вместе цельная прокладка и та, которая состоит из двух частей

Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:

• Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
• AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
• Украинская также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.

Причины неисправности

После того как рассмотрели процесс замены и выбора детали необходимо рассмотреть основные причины выхода из строя запасной части:

Износ

В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться. Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал, может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена.

Качество детали, не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание. Согнутые клапана вследствие нарушения фаз газораспределения, не грозит 8-ми клапаннику

Какие бывают клапанные крышки

Существует несколько типов плапанных крышек. В зависимости от вида крышки, нужно подбирать порокладку. 1970-1974 год Крышка более угловатая, чем поздние, выштамповка под звезду ГРМ высокая, маслозаливная горловина высокая.

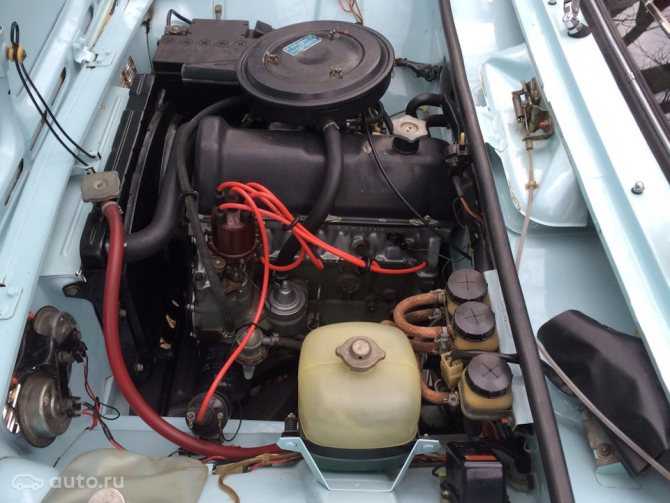

Полный размер

1974-1979 год Маслозаливная горловина высокая, выштамповка под звезду ГРМ низкая, углы скруглены

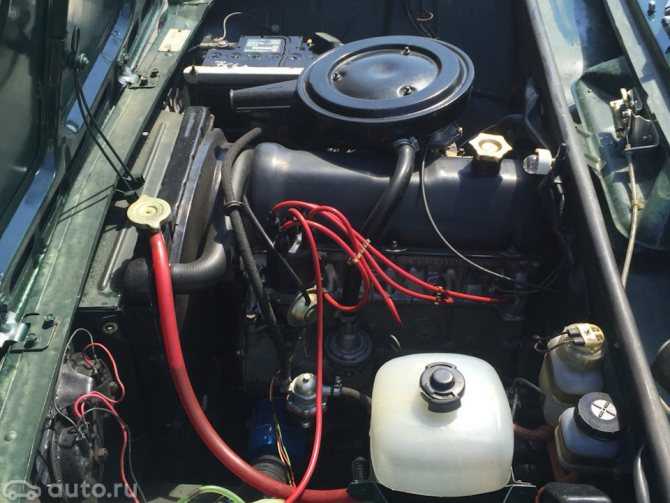

Полный размер

1980 и далее То же самое, но с низкой горловиной

На инжекторном варианте нет кронштейна привода газа, на передней части есть кронштейн крепления воздуховода.

Крышка 2123-1003260 (Шнива) имеет двойную стенку и резьбовую горловину.

Полный размер

Как подсказал Dim23rus , крышки 2105 тоже бывают разные, округлой и угловатой формы

Ну и самодельные/кооперативные/дилерские варианты

Какую функцию выполняет прокладка

Как только манжета утрачивает свойства, мотор даёт течь. Прокладка обеспечивает полную непроницаемость крышки и горловины для заливки смазочной жидкости.

Элемент находится под крышкой клапанного механизма, крепится вместе с ней на болтах и гайках. Изготовлена манжета из резины особого типа, долго не теряющей характеристик при нагреве. Затем качество материала постепенно ухудшается, деталь теряет эластичность, оказывается не в состоянии удерживать масло под давлением. Приходится снимать и думать, что делать дальше.

Основные рекомендации

Несмотря на простоту процесса, работа не всегда проходит гладко. Но этого легко избежать. Главное — выполнить несколько простых советов:

• Покупайте только качественные прокладки (желательно оригинал);
• обязательно протирайте края деталей от имеющегося масла;
• промойте крышку (сделать это можно в обычно скипидаре);
• постарайтесь как можно пристальнее вычистить паз под прокладкой;
• после установки резинового изделия обязательно нанесите немного герметика на места стыков. При этом максимальный слой не должен превышать 2-3 мм;
• по завершении замены проверьте уровень масла в силовом узле (при необходимости делайте доливку);
• запустите мотор и убедитесь в качестве выполненной работы (масло не должно выдавливать из-под прокладки). Еще один осмотр сделайте после первой поездки.

Вам под силу любая работа. Главное — четко соблюдать инструкции, быть внимательным и никогда не торопиться при ремонте авто. Удачи на дорогах и конечно же без поломок.

Переходим к блоку цилиндров

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.

Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.

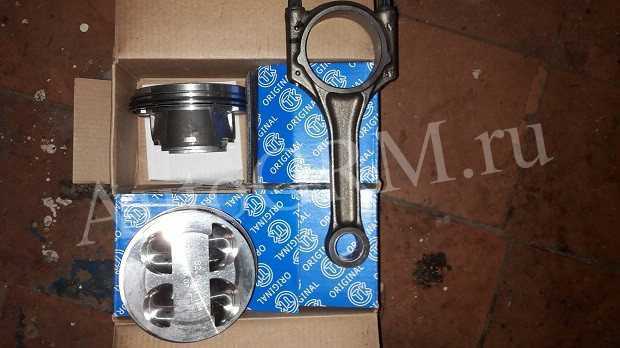

Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.

Устраняем продольный люфт коленвала

На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.

Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.

Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт. Затягиваем коренной подшипник моментом 8 кгс*м.

Собираем поршневую

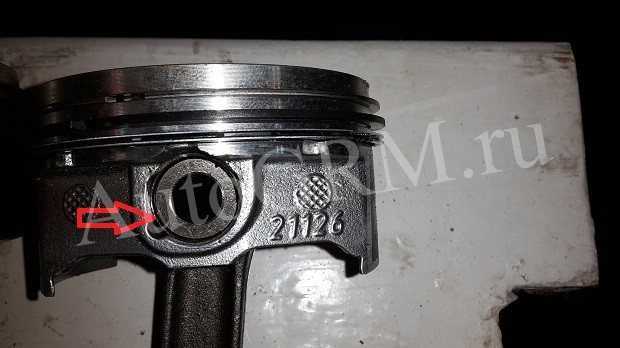

Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же. Не перепутайте!

Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.

После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.

Проверяем тепловой зазор в поршневых кольцах

Раскладываем каждый комплект колец к каждому цилиндру. В дальнейшем местами их не меняем. По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.

Щупами замеряем зазор.

Номинальный зазор: 0.25 — 0.45 мм.

Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.

Устанавливаем новые кольца

Сначала устанавливаем разжимную пружину маслосъемного кольца, затем само кольцо. Замок маслосъемного кольца должен смотреть в противоположную сторону замка пружины. После устанавливаем нижнее компрессионное и наконец верхнее компрессионное кольцо. На кольцах обязательно выбита надпись «ТОР», она должна смотреть вверх. Кольца в канавках поршня должны обязательно легко вращаться.

Замена прокладки крышки клапанов на Шевроле Лачетти

Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.

Работа проходит следующим образом:

1. Открываем капот и снимаем минусовую клемму с аккумулятора.

   Снимаем минусовую клемму.

2. Откручиваем пластиковую декоративную накладку.

   Пластиковая накладка отмечена стрелочкой.

3. Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.

   Послабляем хомут и снимаем шланг справа.

   Снимаем два шланга слева.

4. С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.

   Отключаем колодку проводов от датчика положения распредвала.

5. Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.
6. Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.

   Проверяем состояние и натяжение приводного ремня.

7. Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.

   Откручиваем болты крепления крышки ключом на 10.

8. Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.

   Снимаем крышку головки блока цилиндров.

9. Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.

   Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.

10. Очищаем привалочную плоскость на головке блока и обезжириваем её.

    Чистим поверхность головки блока от масла и старого герметика.

11. Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.

    Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.

12. Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.

    Наносим немного герметика, как показано на рисунке.

13. Надеваем на болты новые уплотнительные кольца.

    Устанавливаем новые уплотнительные кольца.

14. Устанавливаем крышку на место, устанавливаем болты.

    Устанавливаем крышку.

Полезные советы

Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм. Затягиваем болты с усилием 10Нм

Затягиваем болты с усилием 10Нм.

Порядок затяжки болтов.

Придержи панель

Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.

Собираем расходники и инструменты

Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.

Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.

Уплотнители для головок болтов

Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.

Камазовские колечки под болты клапанной крышки.

Выбор герметика

Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.

Герметик Permatex RTV Silicone High-Temp.

Герметик Permatex Ultra Black.

Инструменты

Теперь подберём инструменты:

1. Набор ключей и отвёрток.
2. Плоскогубцы.
3. Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.

Если для замены все готово, можно приступать к работе.
