Замена левого внутреннего пыльника шруса рено логан видео. замена пыльников шруса на рено логан

ПРОЦЕСС ЗАМЕНЫ

Существует два пути замены. Первый – с откручиванием ступицы от стойки, сливом масла из коробки передач и т. д. Второй – более простой: со снятием ступицы с шаровой опоры. Сначала мы рассмотрим второй способ, так как он экономит время и деньги на новое масло в КПП и регулировку развала-схождения.

СПОСОБ НОМЕР 1

Открутите ступицу ключом на 16.

Далее, нужно выбить шаровую из кулака. Для удобства снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Снимите ступицу. Для этого откручивайте гайку ступицы до конца, а также два болта на 18. После чего снимите тормозной диск.

Оригинальные хомуты на пыльники – цельные, так что их нужно срезать. Для простоты снятия старого пыльника его тоже можно разрезать ножом.

Смажьте раструб литолом (просто потому что он дешевле), затем выверните пыльник наизнанку и «наденьте» на раструб.

Важно!Используйте для этого латексные или прорезиненные перчатки, иначе руки будут скользить по пыльнику. Это заметно усложнит процесс его замены.. Далее надевайте конус на ШРУС и снимайте с него пыльник

Далее надевайте конус на ШРУС и снимайте с него пыльник

Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан»

Далее надевайте конус на ШРУС и снимайте с него пыльник. Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан».

СПОСОБ НОМЕР 2

Начните со слива масла из трансмиссии. Подставьте ведро и открутите сливную пробку. Далее, нужно снять ступицу с колеса. Прежде всего, открутите от ступицы рулевую тягу. Для этого открутите гайку на 16 и выкрутите болт. Рулевой наконечник можно выпрессовывать, а можно выбить. Так как выбивать его гораздо проще и быстрее, воспользуйтесь этим способом.

Если вы решите воспользоваться съемником, так выглядит самодельный:

А такие продаются в автомагазинах:

После того как вы сняли рулевую тягу – снимите шаровую опору. Происходить это будет так же, как и в первом способе: снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Когда вы сняли шаровую, сместите ступицу вбок и снимите ее со шлицов. Открутите внутренний пыльник «Рено-Логан» от корпуса коробки передач. Держится он на трех болтах на 16. Теперь вы можете вынуть привод ШРУСа целиком.

Замена наружного пыльника «Рено-Логан» будет происходить со стороны внутреннего шарнира. Чтобы осуществить замену, нужно будет снять трипоид с вала. Это можно сделать съемником стопорного кольца. Скорее всего, у вас такого съемника нет, поэтому воспользуйтесь зубилом или чем-то похожим.

Процесс снятия будет выглядеть примерно так:

Важно!Прежде чем снять ступицу с вала, пометьте ее положение, чтобы провести обратную сборку правильно. После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно

Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его

Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его

После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его.

Теперь можно снять внешний пыльник «Рено-Логан», разрезав алюминиевые хомуты. Тщательно удалите старую смазку, а также промойте внешние элементы ШРУСа керосином или бензином. Заложите новую смазку ШРУС-4 и можете надевать новый наружный пыльник. Хорошо зафиксируйте его хомутами. Можете также заменить и внутренние пыльники, если вы закупили их заранее. Итак, вы поменяли наружные пыльники «Рено-Логан» вторым способом.

Тонкости замены наружного пыльника ШРУСа Рено Логан: шаг за шагом

От своевременности проведенных работ зависит ресурс наружного шарнира. При обнаружении упомянутых выше симптомов действуйте следующим образом (рассмотрим на примере правого колеса):

Подготовьте инструмент для замены неисправного узла. Вам потребуется:
1. Тканевые перчатки для защиты рук.
2. Набор ключей и головок.
3. Отвертки с различными типами жал.
4. Плоскогубцы (губки должны быть тонкими). Как вариант, используйте утконосы.
5. Новые пыльники или ШРУС (в зависимости от того, что меняется).
6. Специальное устройство для демонтажа стопорных колец (съемник).
7. Фломастер.
8. Дополнительное оборудование. При установке нового пыльника наружного шарнира Рено может потребоваться зубило, молоток, смазка и башмаки для фиксации автомобиля.
Скручивайте болты правого колеса, поднимайте передок домкратом и снимайте колесо Рено.
Демонтируйте привод и отражающую грязь шайбу (находится на хвостовике кожуха шарнира).
Демонтируйте хомут, удерживающий защитный кожух шарнира. Далее отгибайте усик и беритесь за зажим с помощью утконосов или плоскогубцев.
По такому же алгоритму демонтируйте малый хомут пыльника наружного шарнира.
Снимайте кожух «гранаты».
Доставайте из кожуха распирающую пружинку в комплекте со специальной шайбой.
Разделяйте пружинку и упорную шайбу. Осмотрите состояние эти узлов. Наличие повреждений (деформаций, изгибов) свидетельствует о необходимости установки новой детали.
Снимайте кольцо, фиксирующее ступицу шарнира, а далее разгибайте его с применением утконосов или съемника. Итоговая задача такой работы — вывести устройство из специальной проточки вала.
Перемещайте ступицу и ролики по шлицам, после чего демонтируйте ступичную часть.
Снимайте старый и поврежденный чехол, после чего ставьте новый правый пыльник на шарнир. Будьте внимательны с кольцевым выступом — он должен четко попасть в проточку вала. В противном случае через 1-2 тысячи километров придется снова делать замену.

Производите напрессовку ступицы одновременно с роликовым механизмом на вал. Для упрощения задачи используйте головку подходящего диаметра, которая должна быть в подготовленном к работе наборе. Проследите, чтобы метки были совмещены друг с другом (вы их ставили в процессе демонтажа). Возвращайте на место фиксирующее кольцо.
Наружное устройство (правый пыльник шарнира) наполняйте смазывающим составом на 50%. Вторую половину смазки закладывайте в корпус ШРУСа. Не переусердствуйте — суммарный вес смазывающего состава не должен превышать 134 грамм (при минимальном пределе в 114 грамм). Отклонение от требуемого уровня в большую или меньшую сторону запрещено.
Возвращайте демонтированную ранее пружинку и шайбу в корпус шарнира, и ставьте его на ступичные ролики. Далее надевайте на корпус пыльник. Оцените положение кольцевого выступа — он должен быть расположен точно в проточке корпуса ШРУС.
Выдавливайте лишний воздух, который скопился в правом шарнире Рено. Для этого поднимайте широкий край чехла и устанавливайте под него круглый стержень.
Смещайте элементы шарнира так, чтобы добиться расстояния в 19 см между хвостовиком ШРУС и торцевыми элементами малого пояса. При выполнении работы следите за стержнем — он должен располагаться все это время под пыльником. Заканчивайте работу, когда убедитесь в отсутствие воздуха внутри. В противном случае высок риск нарушения целостности защитного кожуха в процессе эксплуатации.
Доставайте стержень из-под края пыльника, после чего фиксируйте правый пыльник при помощи хомутов. Проследите, чтобы элементы ШРУС были неподвижны.
Последующую сборку выполняйте по обратному алгоритму. Вот и все, работа готова.

— собираем привод и устанавливаем его на автомобиль

Набиваем трехшиповик на вал используя головку или отрезок трубы подходящего диаметра.

Набиваем трехшиповик на вал по шлицам, легким постукиванием молотка по оправке

Фиксируем стопорным кольцом. Вставляем внутренний ШРУС левого привода трехшиповиком в коробку передач, а внешний ШРУС в ступицу колеса. Прикрепляем пыльник ШРУСа к коробке передач тремя болтами.

Следует отметить, что если была обнаружена течь масла под сальник привода или затрудненное вращение подшипника то придется заменять подшипник вместе с сальником. Эта процедура потребует специальное оборудование, а именно пресс для напрессовки подшипника на вал.

Источники

https://TrueScooters.ru/transmissiya/zamena-pylnika-shrusa-reno.html
https://razborov.net/renault/zamena-levogo-vnutrennego-pyl-nika-shrusa-reno-logan.html
https://ZamenaRenault.ru/logan/podveska-i-rulevoe/palnik-shrusa.html
https://loganlogan.ru/articles/reno-logan-pylnik-levyj-i-pravyj-srusa-vnutrennij-i-naruznyj.html
https://AvtoKart.ru/diagnostika-i-remont/pylnik-levogo-shrusa-reno-logan.html
https://NewLogan.ru/zamena-pylnika-vnutrennego-levogo-shrusa-reno-logan.html
https://ProRemontReno.ru/logan/podveska/pylnik-shrusa.html

Ремонт своими руками. замена наружного пыльника шруса на renault/dacia logan 1.4

Павел

18.11.2021,

На автомобилях Renault и Dacia Logan, с двигателем 1.4 (75 л.с.), очень необычное устройство шарниров равных угловых скоростей. Позднее вы поймёте, о чём именно идёт речь. Итак, вы столкнулись с такой проблемой, когда порвался пыльник наружной гранаты ШРУСа.

Это ещё не страшно, так как можно попросту поменять пыльник и заполнить шарнир свежей смазкой. А вот настоящей проблемой будет порвать внутренний пыльник, так как из-за этого с коробки передач вытечет всё масло, и вы это в дороге ну никак не заметите.

Получается внутренний пыльник ШРУСа, имеет металлическую юбку, которая крепится к коробке тремя болтами, а другая сторона пыльника с малым диаметром вращается на подшипнике, который напрессован на сам вал ШРУСа. И чтобы поменять внешний или внутренний пыльник, в любом случае придётся сливать с коробки масло, полностью выдёргивать весь ШРУС и осуществлять замену в тесах, так как внешняя граната выполнена в сборе с валом, и сбить её на месте не получится.

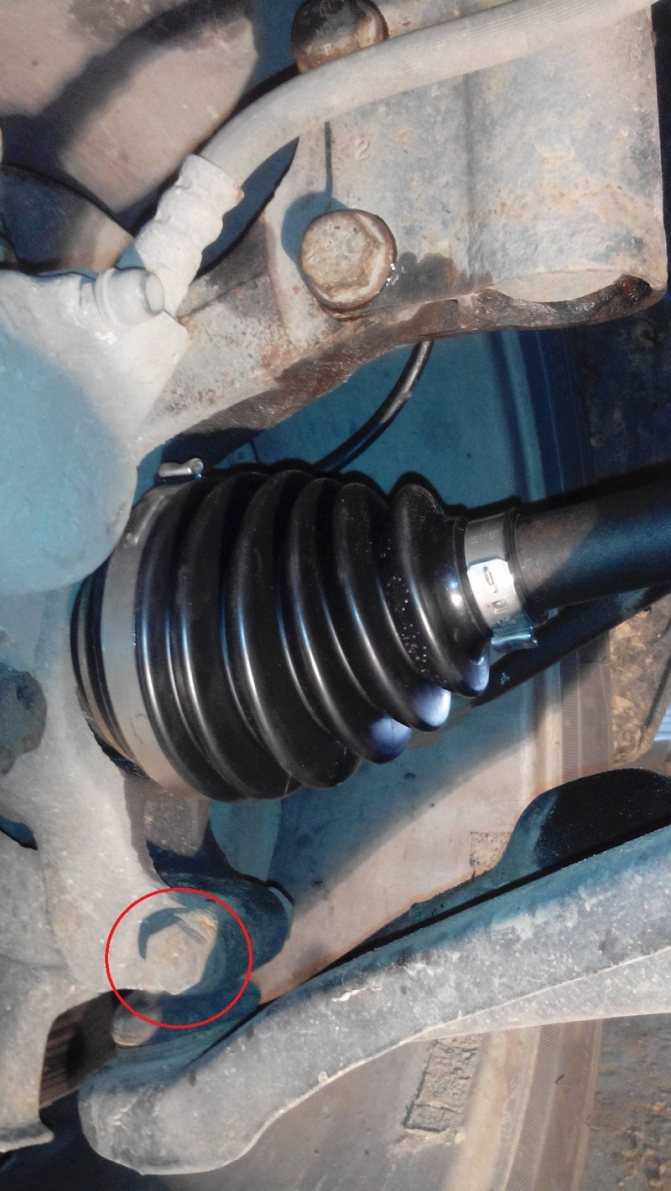

Удобнее всего работать на яме, но в крайнем случае можно обойтись и без неё. Поднимаем на домкрате автомобиль, снимаем при наличии защиту и срываем с места ступичную гайку. Открутив сливную пробку коробки передач, сливаете масло в чистую тару. Предупреждаю сразу, что сливная пробка идёт под четырёхгранный квадрат, и он может найтись не у каждого. Это либо покупать, либо выпиливать самому. Если нет такой возможности, можно будет слить масло, выдернув ШРУС. Я об этом ещё упомяну. Пока стекает масло с коробки, снимаем колесо и накидной головкой с ключом на 15 откручиваем гайку хомута крепления шаровой опоры. После того, как достали болт, попробуйте уперевшись монтировкой или ломом в рычаг, опустить его вниз так, чтобы из хомута цапфы полностью вышел палец шаровой.Если палец сидит крепко, в разрез хомута можно наставить зубило и простучать через него молотком. Таким образом, вы ослабите «хватку» хомута и пальцу шаровой будет выйти из него проще. Пробуйте снова опустить рычаг при помощи лома достать шаровую.

Теперь до конца откручиваете ступичную гайку и через наставку, аккуратно постучите в торец вала ШРУСа, чтобы он немного вышел из зацеплений ступицы. Достаточно, чтобы он хотя бы стронулся с места. Вообще этого делать не обязательно, шлицы гранаты должны от руки выйти из зацепления со ступицей, но так как в большинстве случаев шлицы прикипают, без простукиваний молотком не обойтись.

Теперь возвращаемся к проблеме слива масла с коробки. Если не удалось найти нужный ключ, откручиваете три болта крепления металлической юбки внутреннего пыльника к коробке, подставив под низ тару. Масло может побежать сразу после откручивания, либо когда вы после откручивания начнёте понемногу доставать вал из коробки. Когда начало бежать масло, подождите, пока оно сольётся, и понемногу вытаскивайте вал. Если же вы слили масло через пробку, то просто откручиваете болты юбки пыльника и смело выдёргивайте вал ШРУСа.Начинаете разборку с внутренней гранаты. Зажимаете вал в теса внутренней гаранатой вверх, и при помощи съёмника стопорных колец, снимаете стопорное кольцо, которое удерживает тришип на валу. Затем аккуратно постукивая покругу за сам сепаратор тришипа, спрессовуете его с вала и убираете в сторону. Отстёгиваете маленький хомут внутреннего пыльника и стягиваете его с подшипника вала.

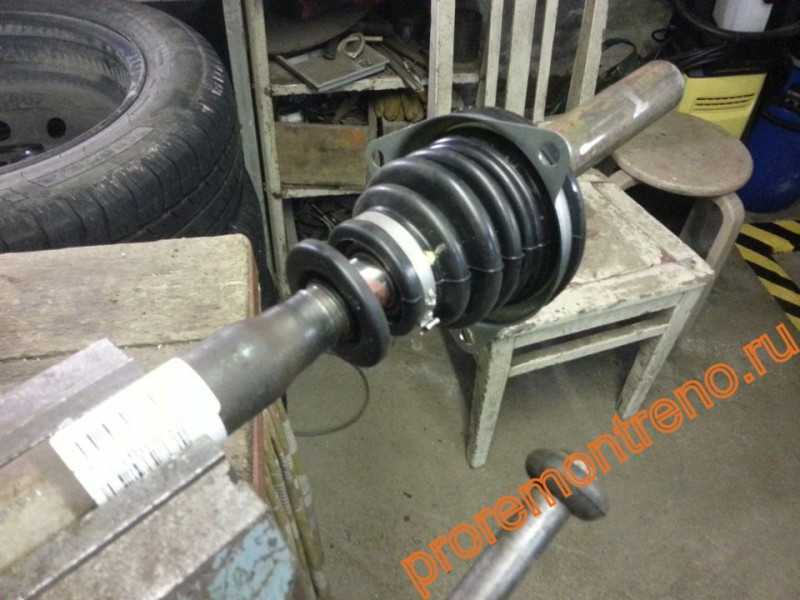

Перед вами спец-подшипник, состоящий из подшипника, сальника и маслоотражателя. Если вам нужно заменить внутренний пыльник, то в этом случае надеваете новый на подшипник, напрессовуете тришип, одеваете стопор, одеваете на пыльник хомут и можно всё устанавливать на машину.

В случае, когда нужно поменять внешний пыльник, то придётся спрессовывать подшипник. Сначала аккуратно через наставку, сбиваете молотком маслоотражатель, сальник и только затем сам подшипник

Тонкость работы состоит в том, что очень важно не погнуть ни один из элементов подшипника. Проверьте его на работоспособность, если он сухой и гудит, то советую вам его поменять, иначе придётся заново делать столько работы. Отсутствие подшипника вала даст возможность снять с вала пластиковую шайбу, которая будет мешать при снятии старого и надевании нового пыльника внешней гранаты.На этом всё

Сборку осуществляете в обратном порядке, и не забудьте почистить шарниры от грязи, наложить свежей смазки и залить масло в коробку передач. Желаю удачи!

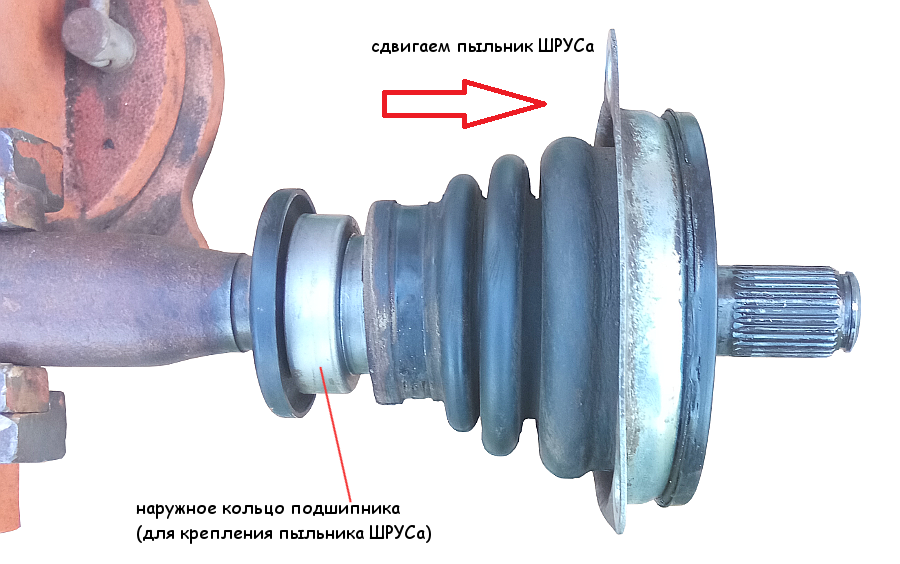

Отсутствие подшипника вала даст возможность снять с вала пластиковую шайбу, которая будет мешать при снятии старого и надевании нового пыльника внешней гранаты.На этом всё. Сборку осуществляете в обратном порядке, и не забудьте почистить шарниры от грязи, наложить свежей смазки и залить масло в коробку передач. Желаю удачи!

Разборка привода

Машина загоняется в гараж. Желательно чтобы он был оборудован смотровой ямой, но можно обойтись и без нее.

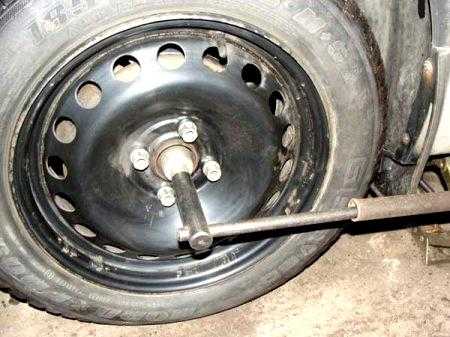

Для начала, пока авто не приподнято и стоит на все колесах, нужно открутить гайку крепления привода к ступице колеса.

Если сразу этого не сделать, в дальнейшем открутить ее будет сложно.

Далее послабляются болты крепления колеса, автомобиль выдомкрачивается, под него укладываются опоры, и снимается колесо.

Затем производятся работы под автомобилем.

Снимается защита картера, поскольку она будет мешать.

С коробки передач нужно слить масло, для чего под нее ставиться емкость и выкручивается сливная пробка. Емкость после слива масла нужно будет убрать.

Замена пыльника ШРУСА правого наружнего привода на Рено Логан, Сандеро, Лада Ларгус… Замена пыльника виде…

Далее опять нужно перебраться к ступице колеса, поскольку ее нужно будет снять с привода.

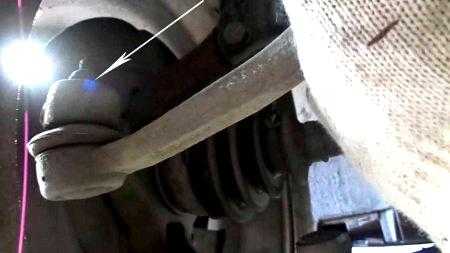

Для этого вначале откручивается и снимается от ступицы рулевая тяга. Снять ее иногда довольно сложно, поэтому лучше воспользоваться специальным съемником.

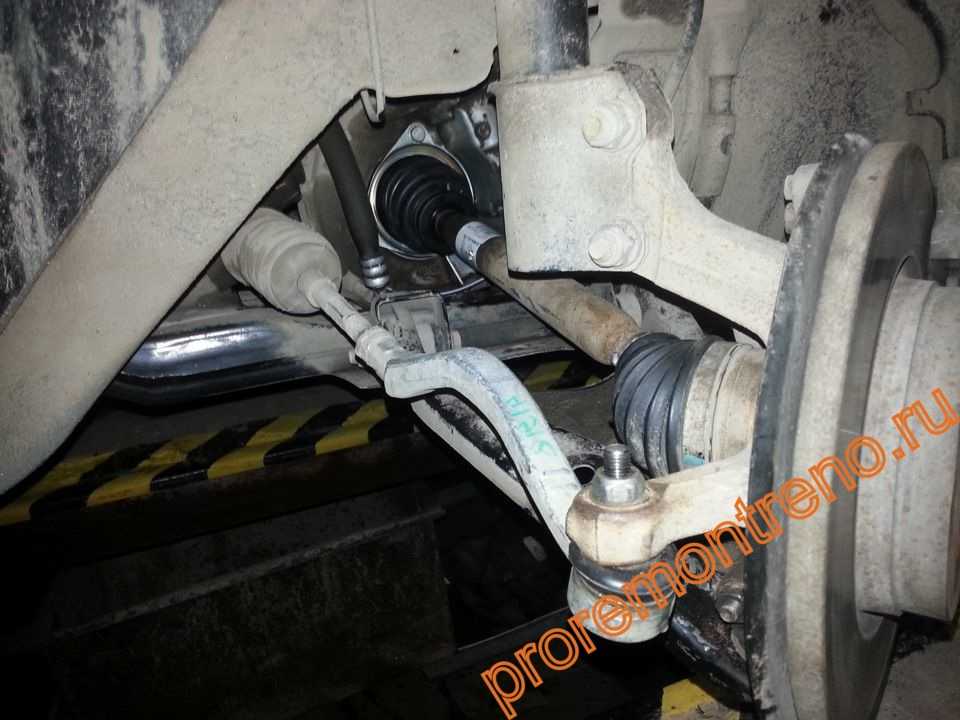

После снятия рулевой тяги нужно отсоединить шаровую опору нижнего рычага, предварительно открутив болты и гайки ее крепления.

Отсоединив опору, у ступицы появится возможность смещаться вбок, что и нужно сделать, чтобы снять ее со шлицов привода.

После отсоединения внешней стороны привода, опять придется забираться под автомобиль. На этот раз уже для отсоединения внутренней стороны.

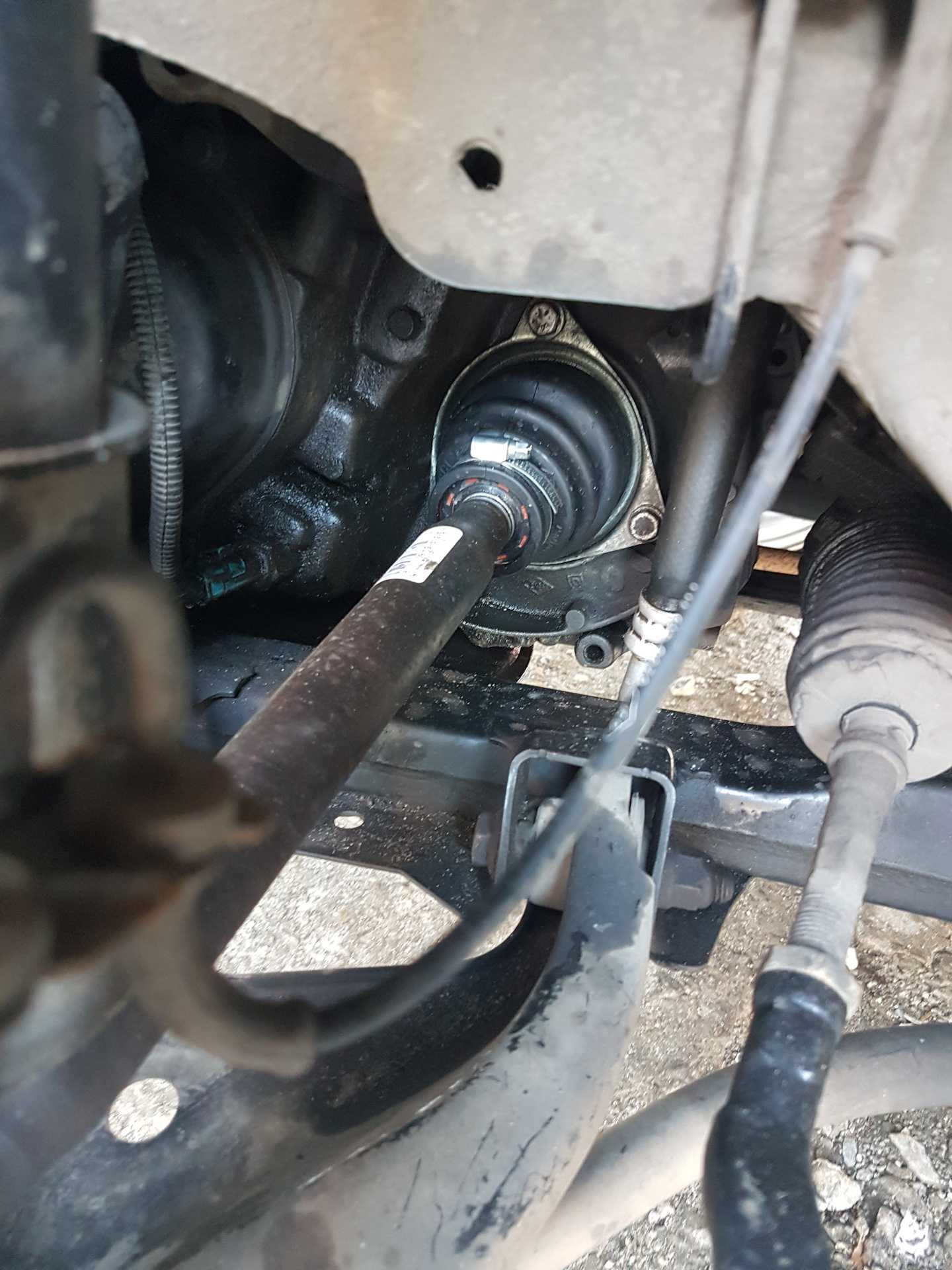

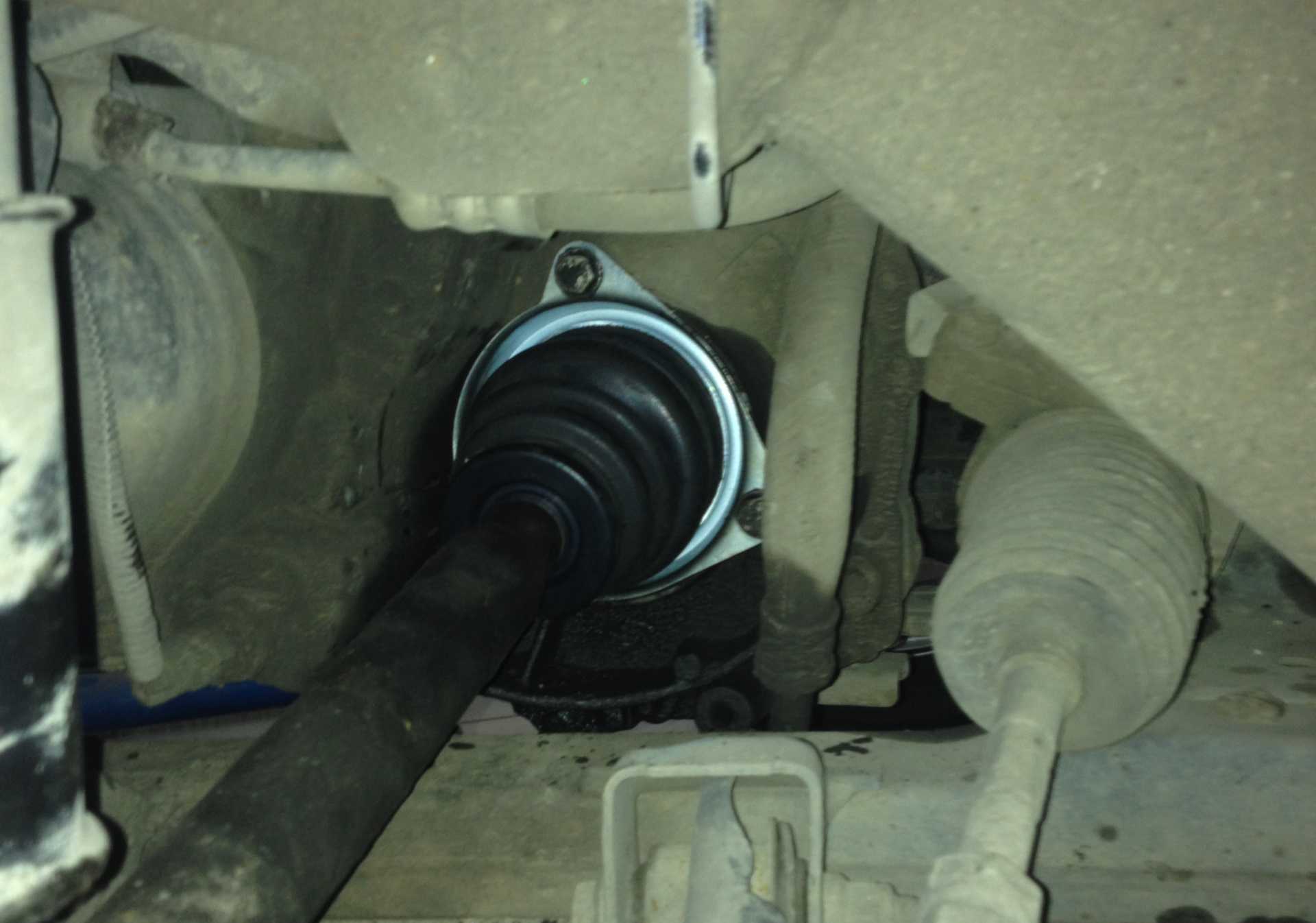

Для этого нужно открутить три болта фиксации внутреннего пыльника от корпуса коробки передач.

После чего можно вытянуть привод вместе с внутренней обоймой ШРУСа, выполненного в виде трипоида.

Детали и расходники:

Далее нам необходимо снять шаровую опору, после чего можно отводить поворотный кулак в сторону, одновременно выталкивая из ступицы наружный ШРУС. Как только наружная часть привода освобождена, нам необходимо вытащить гранату из коробки.

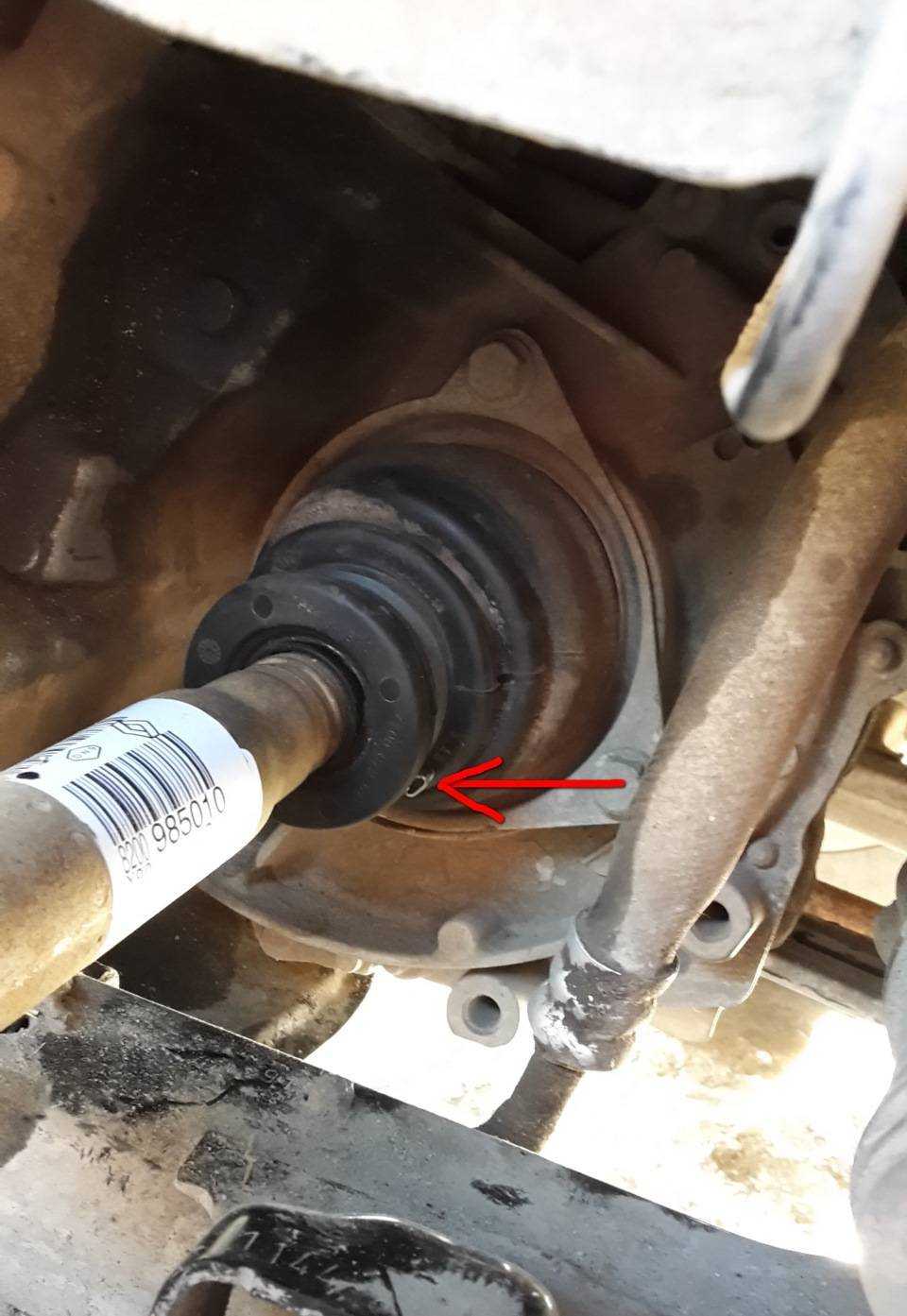

Для этого головкой на 13 отворачиваем три болта крепления держателя чехла внутреннего шарнира к картеру коробки передач. И легко вынимаем более короткий левый привод.

Снятие и установка левого привода Рено Логан, Сандеро, Ларгус

Отсоединив опору, сместить ступицу в сторону. Откручиваются болты, крепящие внутренний пыльник. ШРУС и привод демонтировать. Используя съемник, извлечь обойму ШРУСа, расположенную внутри.

Ослабить хомут на пыльнике и его снять. Рядом с ним удастся увидеть сальник и подшипник — их тоже снимать.

Демонтировать хомуты с наружного пыльника и разрезать его. Остается только натянуть на вал новый защитный элемент. Сборка осуществляется в обратной последовательности.

Теперь все точно знают, как поменять пыльник шарнира равных угловых скоростей. Извлеките внутренний шарнир из пазов шестерни полуоси, а затем демонтируйте привод переднего левого колеса. При извлечении шарнира из шестерни полуоси необходимо проверить плотность закрепления роликов в цапфах трехшиповой шарнирной ступицы. Если ролики сидят в посадочных местах слабо, привод следует извлекать с предельной аккуратностью.

Соблюдайте осторожность и при монтаже привода. Произведите установку переднего левого привода и всех снятых деталей в обратной демонтажу последовательности. Дальше начнётся самое интересное

Колёсную ступицу надо стянуть со шлицевого вала

Дальше начнётся самое интересное. Колёсную ступицу надо стянуть со шлицевого вала.

Пыльник можно сразу разрезать. Попробуйте сбить ШРУС с вала и снять затем стопорное кольцо.

Процесс замены

Разъединить его с осью по-другому не получится. Не забудьте и о стопорном кольце — лучше, если оно будет новым.

Стопор расходится внутри гранаты, разжимаясь, как пружина, когда мы слышим щелчок металлического кольца. Полезное видео мастеров РемонтРено: Опытные мастера Ремонт Рено отметили по поводу запчасти важную вещь, про которую, не все знают и я тоже не знал.

Ситуация такая, на валу привода 28 шлицов, а на валу наружной гранаты, если 8 клапанный мотор то 21 шлицов, а у клапанного 23 шлица. Ну так вот в чем дело, что наружные гранаты с валом 21 шлицов и приводным валом 28 шлицов редко встречаются и поставляются на рынок.

А вот, если у вас на авто 28 шлицов имеет вал привода и 23 шлица вал гранаты, то такой наружный шрус можно найти в свободной продаже.

Когда нужно осуществлять замену?

Есть ряд причин, указывающих на то, что подошло время замены ШРУСа. Сейчас они будут приведены:

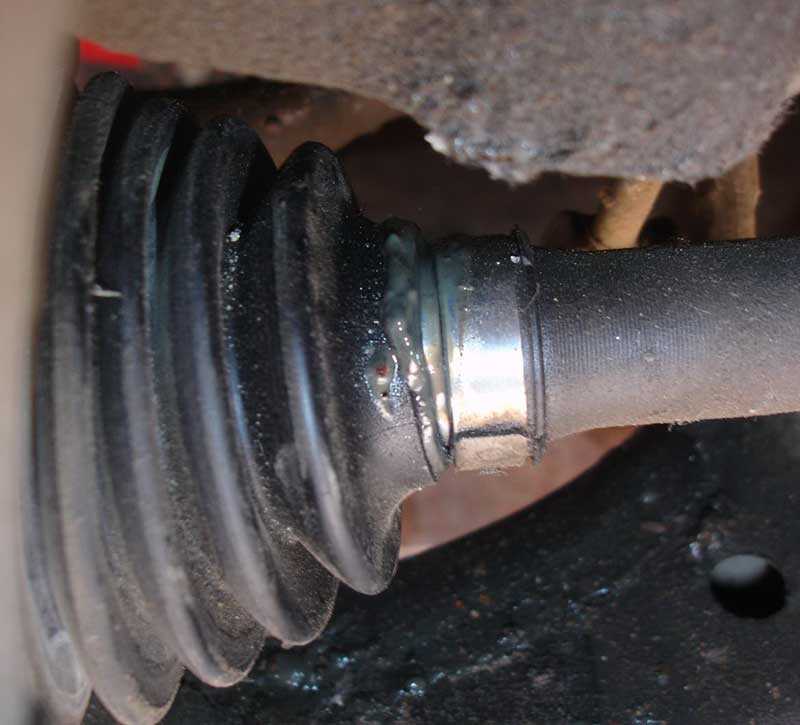

Визуальный осмотр показал, что на защите имеются многочисленные трещины, которые скоро превратятся в дыры.
Когда водитель поворачивает рулевое колесо, слышен треск или довольно сильный вой.
Во время езды автомобиль постоянно тянет в одну из сторон.
Водитель наблюдает под своим транспортным средством масляные потеки. Возможно дело не в порванном пыльнике, но и на него нужно обязательно посмотреть.
На рулевом колесе чувствуется сильное биение, исходящие непосредственного от одного из передних колес.

Замена пыльника(сальника) шруса левого внутреннего +ступичный подшипник, колодки и рукоятка КПП

Итак, по порядку, ездил в сервис rg-service.ru, на замену ступичного подшипника левого, начал гудеть, попутно решено заменить так называемый пыльник полуоси(пыльник(сальник) шруса левый внутренний), меняли мне его еще по гарантии на 45 тыс., но поменяли криво, начал потеть. Доездил я так до 128 тыс., кроме небольшого потения, проблем не было, зайду вперед, скажу что он еще бы столько же отходил скорей всего. Но так как я закупил данный пыльник, старого образца, +масло в коробку, решил менять.

Полный размерКаталожный номер 8200017057, является пыльником старого образца.

№1 С подшипником никаких проблем не возникло, брал оригинал, все четко. А вот пыльник оказался либо оочень крутой подделкой, либо брак с завода, мастер предупредил что на привод, новый сальник очень легко сел, лучше последить за ним. Что я и сделал. За работу отдал 2500(замена ступичного и сальника), масло решили пока не менять, мало ли потечет(и не зря как оказалось).

Печаль пришла буквально на следующий день, сальник потек, в прямом смысле слова. Закидало маслом все вокруг пыльника. А мне к брату ехать в Чехов 50 км. Решил ехать к Чеховскому официальному сервису(как потом выяснил они переехали в Серпухов). Чтобы ставили оригинал, нового образца и с гарантией.

Полный размерВот номер оригинала, нового образца.

За работу +запчасти отдал 3500, масло мое(реношный оригинал), залили бесплатно. 3 дня вроде не течет и не потеет(правда плохо от масла почистили, и остались старые пятна). Надеюсь эпопея с пыльником исчерпана, но пока слежу, мало ли что, есть гарантия.

№2 Опять о колодках, короче свист достал, я не выдержал, и купил еще одни колодки, взял на пробу Бош, скажу сразу зря, скрипеть стало еще хуже, раза в 3. И вернул обратно я TRW GDB 807, попутно все еще раз прочистив, и смазав МС-1600. На колодках сделал скосы по краям, как на многих колодках, чтобы прилегание к диску было более плавное и равномерное. Конечно при разогреве диска в пробках посвистывает, буду надеяться что притрутся. А проблема скорей всего в дисках TRW, либо еще притираются, либо паленка. Хотя сомневаюсь что палево.

Полный размервроде не подделка, хотя в комплекте противоскрипных пластин не оказалось.

Полный размер2 пакетика взял, кто-то ругает, кто-то хвалит, посмотрим как себя покажет.

№3 Поменял ручку КПП и немного чехол укоротил, чтобы не гнуло при переключениях, а то при трении между собой поскрипывает. Брал чуть другой номер, от Весты, отличается тем что набалдашник хромированный.

Полный размерВот номерок, за 600 рублей приобрел, кожа.

Полный размерВот что с моим стало.

Полный размерС этой стороны почти как новый, но руке не удобно цепляться за протертую кожу.

Как выглядит в машине чуть позже сфоткаю, сразу скажу что замена прошла отлично, стало как родное.

На сегодня пока-что все, ездит радует, в сервисе сказали что пробег не соответствует состоянию, поинтересовались, может я счетчик накручиваю, типа для отчетности, объяснил что много езжу, просто слежу за машиной.
