Меняем ремень грм на renault megane с двигателем 1,6 16 клапанов (фото отчет)

Замена помпы

Для того чтобы заменить помпу, потребуется снять кожух.

Для того чтобы освободить к нему доступ, удалите шкив ТНВД или генератор. Мы воспользуемся первым вариантом.

После освобождения доступа к помпе откручиваем винты, которые ее удерживают, и снимаем данный элемент.

Оригинальная помпа установлена на металлической прокладке, к которой вы можете прикрепить новую деталь, предварительно нанеся герметик. Герметик потребуется нанести также на два винта, расположенных слева от шкива.

Поле этого вам потребуется вернуть на место чехол помпы и снятый дополнительный элемент – в нашем случае это шкив, но может быть и генератор.

Установите ремень обратно и соберите данную область в последовательности, обратной представленному выше алгоритму. На конечном этапе заправьте незамерзайку обратно и удалите воздушные потоки из системы.

Видео

Силовой агрегат любого транспортного средства предусматривает наличие газораспределительного механизма. Привод подобной системы может быть ременной, от шестерни или цепного типа. На Рено Меган 2 установлена ременная передача ГРМ. Однако многие автолюбители не имеют представления, как выполняется замена либо установка ремней. В статье как раз повествуется о порядке самостоятельной замены этой комплектующей на Рено Меган 2 с дизельным или бензиновым ДВС. Кроме этого Вы получите ответы на вопросы о периодичности замены, причинах возникновения неисправности, а также возможных последствиях.

Замена ремня ГРМ

Головкой на 13 ослабляется гайка натяжного ролика, при этом важно запомнить, куда показывает стрела натяжного ролика. Это необходимо для будущей установки нового ремня. После этого можно снимать ремень со всех шкивов, помогая себе отверткой

При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент

После этого можно снимать ремень со всех шкивов, помогая себе отверткой. При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент.

Для замены ГРМ Рено Сандеро на 16 клапанов и других машин с двигателями К4М вынимается натяжной ролик, потом снимается паразитный или опорный ролик, который крепится торексом на 50. Нужно быть готовым к тому, что сорвать его будет достаточно тяжело. Ролик сидит на втулке, которую нужно сохранить.

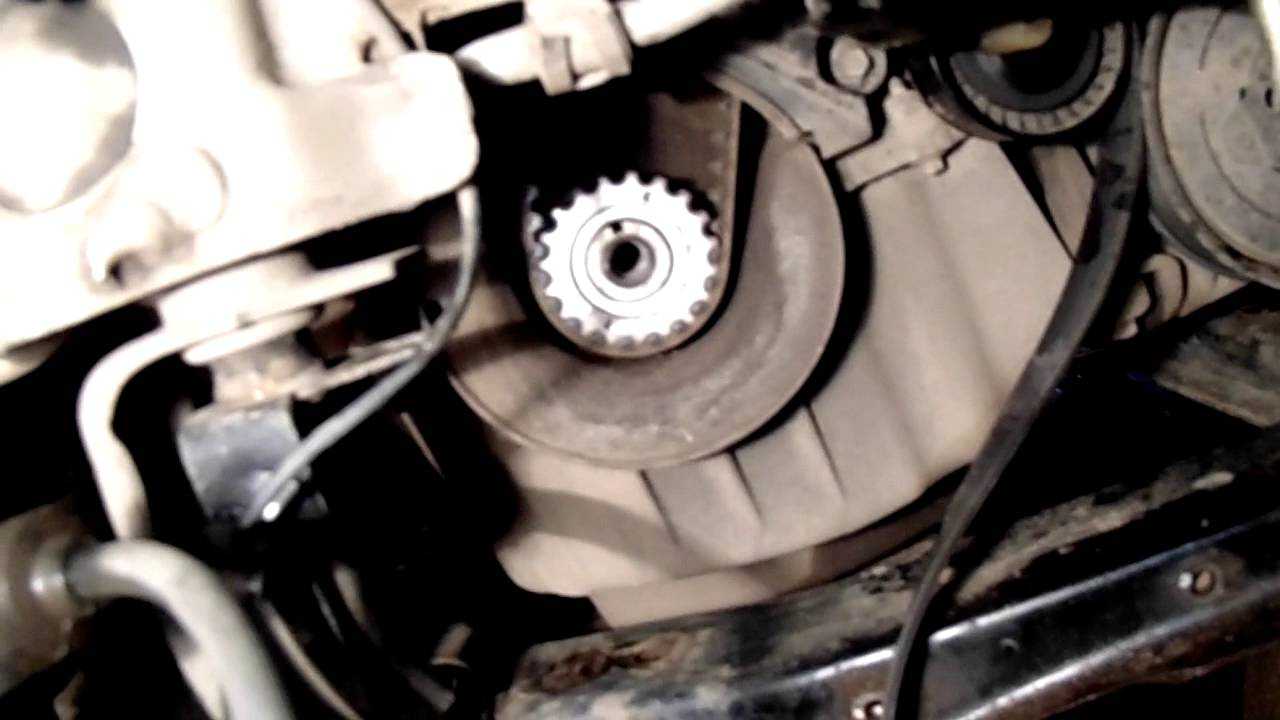

Перед установкой ремня снимается шестерня коленчатого вала. Для этого понадобится специальный съемник, который можно заменить двумя ввернутыми винтами, за которые тянут пассатижами или разводными ключами. Шестерня должна легко сняться. Зачистите ее внутреннюю часть, а шестерни и ролики, на которые крепится ремень ГРМ, продуйте сжатым воздухом. Дополнительно требуется проверить шкив помпы на вращение и наличие подтеков.

Установка ГРМ Рено 1.6 16, начинается с монтажа натяжного ролика. Его выступ должен вставляться в прорезь на помпе, после чего он фиксируется и наживляется гайкой. Далее монтируется паразитный ролик, при этом втулка прикладывается другой стороной, чтобы не зажать дополнительные пыльники. Этот ролик затягивается до упора.

Новый ремень сначала надевается на шестерни распредвалов, затем на паразитный ролик, далее на помпу. Нужно следить, чтобы не было сильной слабины. Машину поднимаете для установки шестерни коленвала. Но убедитесь, что коленвал находится в правильном положении. Для этого берется крепежный болт, под него подкладываются гайки и он наживляется на коленвал. После фиксации он должен проворачиваться против часовой стрелки, а по часовой – не двигаться.

Далее болт выворачивается, но при этом нужно следить за тем, чтобы коленвал не отошел обратно, а оставался упертым в стопор. Только потом шестеренка надевается на шпонку. Она будет входить туго, но это нормально, но шпонку нужно надеть до конца. Чтобы она окончательно встала на место, нужно натянуть ремень ГРМ. Справа ремень должен быть туго натянут, а слева он натянется роликом. После установки шестерни нужно еще раз убедиться, что коленвал уперт в стопор.

Натяжка производится шестигранником по стрелке на натяжном ролике. Метки ГРМ должны совместиться с началом паза на ролике. После совмещения гайка на 13 поджимается головкой, но не затягивается. Снова проверяется коленвал, чтобы люфт, если он есть, выбрался натяжкой ремня. Теперь можно затягивать ролик.

После установки ремня ГРМ снимаются стопора распредвалов и выворачивается стопор коленвала. Делается один оборот коленвала, при этом нужно следить за натяжкой ремня. Далее снова стопорится коленвал, доворачивается до упора и устанавливаются пластины фиксации распредвалов. Если это удалось сделать, значит, зажигание не ушло, и двигатель будет работать нормально. Натяжка при этом не должна измениться.

После этого устанавливается верхняя крышка защиты, поскольку нижняя, пластиковая крышка, будет садиться по верху металлической специальным уплотнителем. Не забываем, что в крышке находится один из болтов, а на шпильках должны остаться втулки. Нижняя крышка заводится из-под низа автомобиля, и затягиваются четыре болта. Откручивается болт, вставленный в коленвал, и устанавливается шкив на генератор.

Для окончательной установки используется новый болт, который должен идти в наборе с ремнем ГРМ. Далее надеваете ремень генератора, отводя подпружинивающий ролик. Обратно ставите опору двигателя, подключаете трубо- и топливопровод. Если требуется, подъемником или домкратом автомобиль подгоняется под опору, а длинный болт вкручиваете в передней части. Чтоб поменять ремень ГРМ Рено Дастер с мотором 1.6 16 клапанов, желательно использовать подъемник из-за большой массы автомобиля. Не забываем, что крышка ремня ГРМ силуминовая, поэтому в ней легко испортить резьбу.

Видео:Замена ГРМ Рено 1,6 16V (K4M) Логан, Дастер, Сандеро, Ларгус, Логан2, Сандеро2

После поднятия машины вынимаете съемник и герметиком крепите заглушку, а сверху — новые резиновые распредвалы. Их лучше смазать маслом и дослать на место, легко постукивая по кругу молотком. Они должны стоять ровно, без перекосов. Затем устанавливаете ресивер.

Печать

Замена ремня ГРМ на бензиновом двигателе К4М 1,6 литра

• Файлы
• Двигатель

Ремень ГРМ меняется каждые 60000 километров или раз в 4 года, даже если пробег менее 60. Резина имеет свой срок службы.

В данной статье описан процесс замены ремня ГРМ на примере бензинового двигателя Рено Флюенс — К4М, объем 1.6 литра 16-клапанный 106 л.с.

Порядок работы

Приобретаете комплект для замены ГРМ (ремень, ролили, болты), а также по регламенту положено менять заглушки.

Стоимость и коды запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Рекомендуется выполнять работу по замене ремня ГРМ и роликов на сервисе или при наличии достаточного опыта.

Поднимаем машину, снимаем переднее правое колесо. Снимаем защиту двигателя и правый подкрылок.

С помощью домкрата приподнимаем двигатель, упираясь на поддон ближе к шкиву коленчатого вала.

Откручиваем верхнее крепление подушки двигателя и поддерживающую опору.

Далее необходимо отсоединить штуцер бензопровода и отвести его в сторону.

Затем снять заглушку торца распредвала впускных клапанов (которая больше других в диаметре).

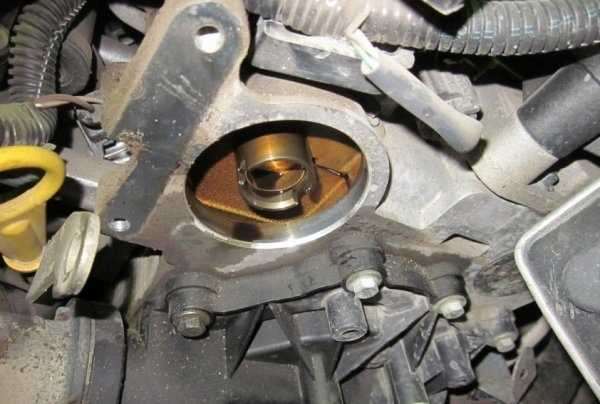

Вид со снятой заглушкой

Далее нужно поставить на 5 передачу и медленно вращать привод колеса на ступицу ключом на 30 по часовой стрелке (если смотреть со стороны моторного отсека).

Выставить валы по распредвалу впускных клапанов (где была снята заглушка) засечками в одну линию, причем засечки должны быть расположены ниже оси распредвалов. Затем необходимо открутить 3 болта и 2 гайки гаечным ключом на 13 и снять верхнюю защитную крышку ремня ГРМ.

Снять ремень генератора и натяжной ролик.

Опять поставить на 5-ю передачу и попросить напарника до упора нажать на тормоз.

В это время открутить ключом на 18 болт крепления демпферного шкива коленчатого вала и снять шкиф.

Открутить 4 болта крепления нижней защитной пластмассовой крышки ремня ГРМ и снять её.

При помощи болта м10х50 с гайкой и двух шайб, методом как на фото, фиксируем зубчатые шкивы распредвалов от прокручивания, но на всякий «пожарный» обязательно сделайте отметки фломастером на шкивах и корпусе крышки.

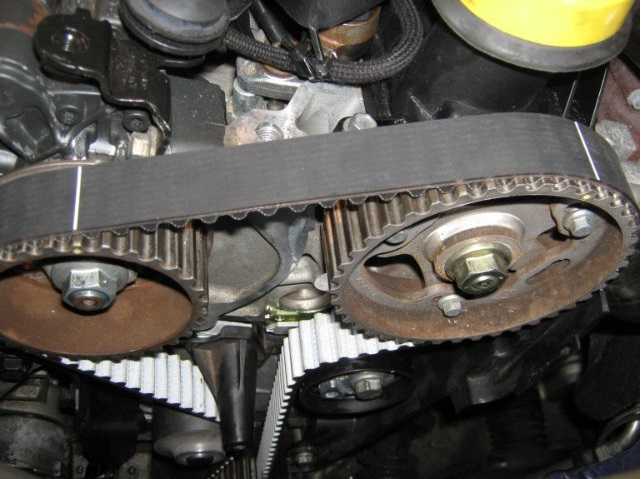

Перед снятием ремня ГРМ маркером сделайте отметку на зубчатом шкиве коленвала и на корпусе двигателя.

Затем ключом на 13 открутите гайку натяжного ролика ГРМ и снимите ремень ГРМ.

Открутите болт ключом на Т40 и снимите обводной ролик ГРМ.

Перед снятием натяжного ролика ремня ГРМ отметьте положение натяжного ролика, чтобы при замене ролика правильно установить натяжение ремня ГРМ

Устанавливаем новый ремень ГРМ.

Сначала закрепляем обводной ролик, потом натяжной.

При этом саморезом закрепляем предварительный натяг (заряжаем самонатяжной ролик), т.е. то положение, которое было на старом натяжителе. Приходится немного повозиться с одеванием ремня, который всё время норовит выскочить. Поэтому, эту процедуру лучше делать с помощником. Для облегчения процедуры одевания ремня, ремень ГРМ следует только чуть накинуть на нижнюю часть зубчатого шкива коленвала, что упростит монтаж ремня на натяжной ролик. После установки ремня прокручиваем коленчатый вал через ступицу колеса. При этом проверяем совпадение отмеченных меток на шкивах. При несовпадении процедуру повторить.

13. Устанавливаем новый ролик-натяжитель с механизмом самонатяжения приводного поликлинового ремня. Закрепляем на место ранее снятую нижнюю пластмассовую крышку. Ставим демпферный шкив коленвала на место и закрепляем (с достаточно сильным натягом) новым болтом с толстой шайбой из комплекта, который идёт с ремнём ГРМ. При этом включена пятая передача, помощник с силой нажимает на педаль тормоза. Одеваем приводной ремень.

14. Освобождаем зубчатые шкивы распредвалов от фиксирующего болта с шайбами. Закрываем верхнюю дюралевую крышку ремня ГРМ.

15. Закручиваем верхнее крепление подушки двигателя и поддерживающую опору.

16. Соединяем штуцер топливопровода.

17. Вставляем новую заглушку на корпус торца крышки распредвала впускных клапанов.

18. Ставим правое колесо на место.

19. Освобождаем от домкрата поддон картера двигателя.

Запускаем двигатель. Услышав ровный шум работы двигателя, улыбаемся, радуясь проделанной работе!

Стоимость запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Разборка механизма ГРМ

Перво-наперво нужно поднять правую сторону автомобиля и снять колесо. В идеале желательно демонтировать бампер — он большой, заходит под кузов и мешает работе, но это не обязательно. После снятия правого диска надо убрать подкрылок и пластиковую защиту. С верху моторного отсека находится корпус воздухозаборника — отключаем от него датчик, отсоединяем патрубок и снимаем.

С левой стороны двигателя находятся заглушки распредвалов, которые сложно сохранить. Поэтому протыкаем их широкой плоской отверткой и выбрасываем — придется устанавливать новые. Для замены ремня газораспределительного механизма нужно снимать правую верхнюю опору двигателя. Для этого поддомкрачиваем мотор с правой стороны, так чтобы подушка вернулась в нормальное положение и откручиваем ее полностью (см. рис. 2).

Ручейковый ремень генератора дополнительного привода снимаем, для чего аккуратно отжимаем ролик, чтобы не повредить его поверхность. Затем нужно снять крышки корпуса ГРМ — их всего три. Для удобства запомните расположение болтов крепления, так как они разные.

Ремонт на дизельной версии

Хотя дизель Renault 1,5 л неприхотлив в эксплуатации и надежен, но желательно проводить регулярное обслуживание ГРМ.

1. 1. 1. Перед заменой детали автомобиль Renault Megane 2 поднимается с помощью специального устройства или домкрата, демонтируется колесо с передней оси, двигатель упирается с помощью второго домкрата.
      2. Производиться снятие подушки мотора с верхней части. Затем извлекается ее опорный узел, который фиксируется на блоке силового агрегата.
      3. Вынимаем с навесных узлов, а именно с генератора. Делается это с помощью уменьшения натяжного усилия на соответствующем механизме. Для того чтобы не запутаться при сборке следует зарисовать схему разборки на листе бумаги.
      4. Снимается шкив с переднего конца коленвала. Для этого напарник должен сесть за руль, включить передачу и осуществить нажатие до упора на педаль тормоза. Это застопорит коленвал и позволит выкрутить крепежный болт без напряжения.
      5. Производиться снятие пылезащитного кожуха с системы газорасредления. За ним размещается ремень ГРМ. Он обычно фиксируется несколькими болтами под 10-й ключ.

1. 1. На этом шаге производиться выставление рисок верхней мертвой точки 1-ого цилиндра. Для этого используются специнструмент, позволяющий фиксировать коленчатый и распределительный валы. На моторе с передней части, где расположен кожух КПП выкручивается колпачок под звездочку торкс. На ее место вворачивается до упора приспособление. Затем переходим на этап выставления меток.
   2. Вращение коленвала необходимо выполнять без рывков и ускорений, пока он не станет сопоставим с фиксатором. Затем происходит установка фиксирующих элементов распредвала и шкива ТНВД. Это характерно для дизельного ДВС на 1,5 л.
   3. Проводиться ослабление ремня за счет выкрутки болта натяжного узла.
   4. Следует заранее приготовить новую запаску. Можно провести ее сравнения со старым ремнем. Выполняется замена ремня ГРМ, ролики и всего натяжного механизма, которым должен быть оснащен комплект ГРМ для дизельного ДВС на 1, 5 л.
   5. Осуществив замену всех комплектующих, проводят установку нового водяного насоса для системы охлаждения.

1. 1. Размещаем в штатном месте новый ремень ГРМ, чтобы не сместить риски. Затем выполняется необходимое натяжение и извлекается приспособление. Вместо него снова вкручивается заглушка.

1. Необходимо выполнить прокручивание вала на 1,5-литровом дизельном ДВС по часовой стрелке в два оборота. Опять совместить риски ремня. Если все соответствует, то можно начинать обратную сборку.

Установка ремня

1.Проверяем, что установочный штифт (4) правильно установлен в коленчатый вал.

2.Проверим, что выемки в задней части распределительных валов совмещены по горизонтали (3).

3.Убедимся, что установочная планка (5) установлена правильно.

4.Снимаем звездочку коленчатого вала. Удаляем смазку со звездочки. Удаляем смазку с хвостовика коленчатого вала.

5.Удостоверимся, что шпоночная канавка коленчатого вала (13) расположена посередине между выступами на передней части картера двигателя (14) и (15).

7.Устанавливаем фиксатор звездочек распределительных валов (16).

8.Затягиваем гайки фиксатора звездочек распределительных валов (17). Момент затяжки: 80 Н·м.

9.Откручиваем гайки звездочек распределительных валов (18) и (19).

10.Снимаем фиксатор (16) и звездочки распределительных валов.

11.Удаляем смазку с посадочных мест распределительных валов и звездочек.

12.Ставим на место звездочки распределительных валов. Затягиваем гайки (18) и (19) от руки.

13.Устанавливаем новый ролик натяжителя (11).

14.Затягиваем гайку ролика натяжителя (10) от руки.

15.Устанавливаем ремень привода ГРМ вместе с новым направляющим роликом.

16.Затягиваем гайку направляющего ролика (12). Момент затяжки: 50 Н·м.

17.Поворачиваем ролик натяжителя по часовой стрелке до момента совмещения установочных меток ролика натяжителя (20) и (21). Используем ключ-шестигранник на 6 мм (22).

18.Временно затягиваем гайку ролика натяжителя (10). Момент затяжки: 7 Н·м.

19.Устанавливаем фиксатор звездочек распределительных валов (16).

20.Затягиваем гайки фиксатора звездочек распределительных валов (17). Момент затяжки: 80 Н·м.

21.Временно затягиваем гайки звездочек распределительных валов (18) и (19). Момент затяжки: 30 Н·м.

22.Снимаем фиксатор звездочек распределительных валов (16).

23.Помечаем звездочки распределительных валов и головку блока цилиндров краской или мелом, как указано на рисунке (23).

24.Снимаем установочный штифт коленчатого вала (2) и установочную планку (5).

25.Проворачиваем коленчатый вал на два оборота по часовой стрелке в положение установки (23).

26.Вставляем установочный штифт в коленчатый вал через отверстие в блоке цилиндров (2).

27.Немного проворачиваем коленчатый вал по часовой стрелке. Удостоверяемся, что установочный штифт (4) правильно установлен в коленчатый вал.

28.Убеждаемся, что метки (23) установочного положения совмещены.

29.Надеваем установочную планку на заднюю часть распределительных валов (5).

30.Убеждаемся, что метки (20) и (21) ролика натяжителя совмещены. В противном случае повторите процедуру натяжения.

31.Затягиваем гайку ролика натяжителя (10). Момент затяжки: 28 Н·м.

32.Устанавливаем фиксатор звездочек распределительных валов (16).

33.Затягиваем гайки фиксатора звездочек распределительных валов (17). Момент затяжки: 80 Н·м.

34.Откручиваем гайки звездочек распределительных валов (18) и (19).

35. Устанавливаем новые гайки звездочек распределительных валов (18) и (19). Момент затяжки: 30 Н·м.

36.Снимаем установочную планку (5).

37.Затягиваем гайки звездочек распределительных валов (18) и (19). Момент затяжки: 86±6°.

38.Снимаем штифт коленчатого вала (2) и фиксатор звездочек распределительных валов (16).

39.Проворачиваем коленчатый вал на два оборота по часовой стрелке в положение установки (23).

40.Вставляем установочный штифт в коленчатый вал через отверстие в блоке цилиндров (2).

41.Немного проворачиваем коленчатый вал по часовой стрелке. Проверяем, что установочный штифт правильно установлен в коленчатый вал (4)

Давненько к нам не приезжало интересных авто и вот наконец свершилось. Встречайте Рено Меган II с двигателем 1,6 16 клапанов замена ремня ГРМ на 145 000 км. Оговоримся сразу, что с заменой клиент затянул, так как производитель рекомендует менять ремень ГРМ на 115 000.

Так вы убережете своего верного друга от преждевременной встречи с мотористом.

На данном движке нет шпонки на звездочке коленвала и это существенно усложняет жизнь, придется изготовить два фиксатора. Вообще на Мегане изготовление спец инструмента не самая большая сложность при замене ГРМ, больше всего напрягает практически отсутствующие расстояние между передней крышкой двигателя и лонжероном. Мне кажется, что так французы мстят нам за 1812 год. Но это все лирика. Для процедуры замены нам понадобится помимо стандартных ключей и головок еще 16 и 18, а так же звездочки и шестигранник на 5. Комплект ГРМ (ремень, болт коленвала и два ролика) как отличить оригинальный комплект от подделки читаем в этой статье, две новые заглушки распредвалов и помпа.

Функции ремень ГРМ

Распределительный и коленчатый вал имеют связывающие их звено, которым является ремень ГРМ. Поэтому к его состоянию необходимо относиться очень ответственно, систематически проводить контроль, чтобы вовремя определить степень износа и выполнить его замену. К визуальным признакам неисправности ремня ГРМ относятся:

• потертость;
• трещины;
• расслоение резины;

На износ ремня также указывают и такие явные признаки, как появление:

• черноватого оттенка выхлопного газа;
• посторонних шумов при работе силового устройства;
• помехи при запуске двигателя.

И, если такое происходит, значит пришло время сменить ремень. Для этого стоит обратиться за помощью к специалистам СТО, а при наличии опыта можно выполнить работы самостоятельно. Детали на Renault Megane 2 подбираются с учетом поколения, года выпуска, типа кузова.

Также подобрать ремень ГРМ можно при помощи артикула, который имеется у каждой детали. Артикул оригинального ремня ГРМ — 130284231R. Выглядит он следующим образом.

Марка	Артикул	Использование	Кол-во зубцов
Dayco	94930	для распределительного вала	134	27	0,11	1700
Gates	5532XS	для распределительного вала	134	27	0,11	1050
Dayco	94785	для распределительного вала	134	27	0,11	1280
Febi	11156	для распределительного вала	96	17	0,08	1480
Bosch	1 987 949 080	для топливного насоса (ТНВД)	95	17	0,07	1520

К некоторым моделям Меган 2 подходят запчасти Bosch с артикулом 1987949437.

Модель авто	Тип кузова	Год выпуска
Megane	седан	1996 – 2008
Megane	универсал	1999 – 2003
Megane	хэтчбек	1995 – 2004
Megane Scenic	минивэн	1996 – 2001

К оригинальным (конструкторским) номерам, для замены которых подходят запчасти с артикулами:

• 16806 00QAR;
• 16806 00QBD;
• 650 82 00;
• 537 021 77 00;
• 273 27977 00;
• 273 280.

В некоторых случаях вместо Bosch 1987949437 можно использовать в качестве заменителей аналоги других производителей:

Ремень ГРМ	Артикул	Использование	К-во зубцов
AE	TB529	для распределительного вала	97	17	0,19
DAYCO	94785	для распределительного вала	96	17	0,08
KLAXCAR FRANCE	390961z	для распределительного вала	96	17	0,13
GATES	5473XS	для распределительного вала	96	17 (длина 914)	0,12
QUINTON HAZELL	QTB589	для распределительного вала	96	17	0,08
OPTIBELT ZRK	1317	для распределительного вала	96	17	0,08
FEBI BILSTEIN	19854	для распределительного вала	137	25,4	0,08

Теперь, когда инструментом мы запаслись, начнем

Как мы и обещали двигатель объемом 1,6 литра 16 клапанов.

Вывешиваем правое переднее колесо и снимаем его, сразу снимаем защиту двигателя и через дощечку слегка поддомкрачиваем его. Сверху снимаем декоративный щиток.

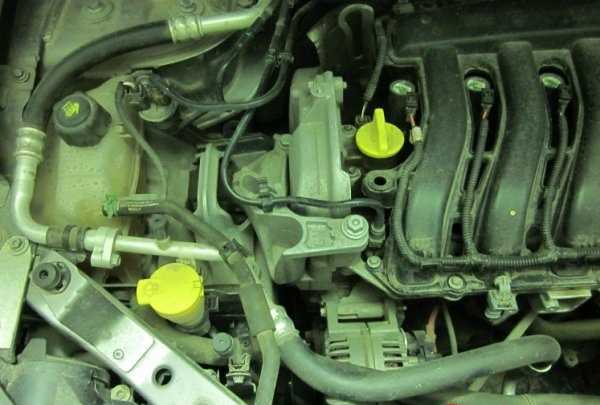

Откручиваем пять болтов на 16 крепления подушки двигателя к ГБЦ. Они разной длинны, запоминаем кто где.

Три болта на 16 крепления опоры к лонжерону.

Снимаем подушку двигателя. Будет очень мешать трубка кондиционера, ее можно слегка отвести рукой, только не сломайте.

Под крылом снимаем пластиковую защиту арок. Откручиваем две гайки и три болта крепления верхней крышки ремня ГРМ. Одну гайку откручиваем из-под крыла через техническое отверстие.

Для наглядности на снятой крышке.

Одна гайка выкрутилась со шпилькой. На каждой шпильке стоит ограничительная втулка, когда снимите крышку не потеряйте.

Откручиваем четыре винта усилителя. У нас один из винтов провернулся в подрамнике, пришлось просто отогнуть ее.

Ключом на 16 за шестигранный выступ на натяжном ролике сервисного ремня, проворачиваем ролик по часовой стрелки и когда ремень ослабнет, снимаем его.

Выставляем верхнею мертвую точку. За болт коленвала проворачиваем коленвал по часовой стрелке до того как метки на распредвалах будут смотреть вверх. Метка на правом распредвале должна немного не доходить до выемки ГБЦ.

Выкручиваем заглушку на блоке цилиндров. Для наглядности показано на фото снятого двигателя.

Вворачиваем туда изготовленный фиксатор коленчатого вала. Поворачиваем коленвал по часовой стрелки до упора в фиксатор.

Под капотом снимаем приемный патрубок.

И дроссельный узел целиком открутив четыре винта на 10.

Отверткой прокалываем заглушки распределительных валов и выковыриваем их.

Положение пазов должно быть горизонтальным и они должны быть нижи продольной оси распредвалов.

Вставляем в пазы фиксатор распредвалов. Если все выставлено правильно, то он зайдет без особых усилий.

Стопорим коленвал с помощью пятой передачи и отвертки в тормозном диске. Что бы исключить чрезмерное усилие на валы сначала включаем пятую, потом руками проворачиваем тормозной диск по часовой стрелки до упора и вставляем плоскую отвертку в первое же отверстие диска ниже суппорта. После чего откручиваем болт коленвала. Снимаем шкив.

Откручиваем четыре болта на 10 нижней крышки ремня ГРМ и снимаем ее. Для наглядности показана снятая крышка.

Откручиваем гайку натяжного ролика и снимаем его вместе с ремнем ГРМ.

Сливаем антифриз. Откручиваем обводной ролик, через технологическое отверстие из-под крыла, для этого понадобится звездочка и помпу (семь болтов на 10 и один на 13). Под обводным роликом есть шайба, ее не теряем.

На новую помпу и прокладку наносим тонкий слой герметика и, отчистив места соприкосновения на блоке цилиндров, ставим ее на место. Равномерно обтягивая болты по кругу.

Комплект ГРМ (оригинал).

Перед установкой еще раз все проверяем. Все фиксаторы на месте, коленвал упирается в свой фиксатор и паз на нем смотрит вверх и немного влево.

Если все так приступаем к установке нового ремня ГРМ. Здесь мы немного отойдем от инструкции для собственного удобства. Сначала ставим натяжной ролик так что бы выступ с обратной стороны попал в паз на помпе (смотри фото выше). Гайку не затягиваем. Затем одеваем ремень на звездочки распределительных валов внатяжку и фиксируем его пластиковыми хомутами. Не забываем про направление вращения.

Надеваем его на натяжной ролик, звездочку коленвала и помпу. Ставим на место обводной ролик, не забываем про шайбу, его затягиваем.

С помощью зеркала и шестигранника на 5 проворачиваем натяжной ролик до совпадения меток на нем. Направление, по которому нужно проворачивать ролик, нанесено стрелкой на нем.

Затягиваем гайку натяжного ролика. Ставим нижнею пластиковую крышку ремня ГРМ и шкив коленвала. Так же как мы откручивали болт коленвала, так и закручиваем. Только отвертка теперь выше суппорта. Вынимаем фиксаторы. Проворачиваем коленвал четыре оборота, ставим фиксатор коленчатого вала, упираем в него коленвал и проверяем, заходит ли фиксатор распредвалов в пазы и не сбились ли метки на натяжном ролике. Если все гуд, собираем все что сняли в порядке обратном снятию.

Не забываем снять фиксаторы и ввернуть на место заглушку блока цилиндров и запрессовать новые заглушки распредвалов. Заливаем антифриз и заводим машину. Можно забыть о данной процедуре еще на 115 000 км. Не забываем периодически контролировать состояние ремня и его натяжение хотя бы раз в 20 000.

Об автомобиле

Задачи, поставленные производителям перед рестайлингом этой модели, были успешно достигнуты. Удалось произвести транспортное средство класса «эконом» с хорошими техническими показателями, высокой надёжностью во время эксплуатации. Изменения коснулись в основном внешнего вида автомобиля, его интерьера, комфорта в салоне. Для регионов РФ машину комплектуют тремя типами бензиновых моторов, это два с рабочим объёмом 1600 см 3, один двухлитровый. Первые два имеют мощность 106 и 114 лошадиных сил, двухлитровый мотор может выдать 137 лошадок. В паре с мотором могут работать механические КПП или вариатор.

Двигатель мощностью 106 лошадок имеет 4 расположенных в один ряд цилиндров. Головку блока цилиндров изготавливают из чугуна, привод клапанного механизма представляет собой ременную передачу. Такой вариант силового агрегата комплектуют только с механической коробкой передач, у которой 5 ступеней. Этот вариант мотора используют для установки на автомобилях других фирм. Дизельный вариант мотора также в приводе ГРМ имеет зубчатый ремень.

В чем причина неисправности

Чаще всего неисправность с ремнем ГРМ на Рено Меган 2 возникает из-за запоздалой замены. Однако, возникают ситуации обрыва и нового аксессуара. Данные поломки возникают довольно редко, однако не могут быть исключены, так как в ГРМ периодически попадают сторонние предметы, причиняющие обрыв ремня на дизельном Renault 1.5.

Рено Меган 2 не предусматривает возможность проверки ремня, ведь в течение всего периода эксплуатации он должен оставаться целым. Визуально его целостность не определяется. Просто осуществляется замена ремня ГРМ.

Поломка ремня может вызвать разную степень сложности, возникшей проблемы и определяется типом ДВС. Чаще всего на Рено Меган 2 можно встретить следующие проблемы, которые обуславливаются обрывом ременной передачи – деформация клапанной системы, разрушение распредвала на двигателе 1.5.

Замена ремня ГРМ на Рено Меган 2 достаточно недешевое мероприятие, к тому же требует значительного времени. Устанавливать следует только комплектующие которые подходят по кодировке Renault. Это гарантирует долгий период эксплуатации вашему Renault Megane 2.
