Как снять и заменить руль c оплеткой на рено меган 2

Подтяжка

• Для проведения работ по подтяжке рейки на Рено понадобиться подъемник. Вначале нужно снять защиту с помощью короткого накидного ключа на 12 или ключа с гибкой подводкой.
• Над подрамником Рено Меган нащупайте рукой регулировочный болт. Накидным ключом на 12 постарайтесь подтянуть этот болт.
• Подтяжку осуществите поэтапно: каждый раз проверяйте вращением руля в разные стороны, ушли или нет посторонние звуки и стуки. Подтягивайте до тех пор, пока они не исчезнут.
• Соответственно подтягивайте до того момента, пока стук пропадёт. Затягивайте в меру, иначе руль будет с трудом поддаваться вращению.

Снятие рулевого механизма.

1. Изнутри салона откручиваем болт крепления шлицевого соединения. Находится он у пола возле рулевого вала. В дальнейшем не придётся лазить в салон грязным, так что рекомендуем эту операцию произвести сразу.
2. Автомобиль поднимаем на подъемнике, снимаем передние колеса, рулевые наконечники выбиваем из поворотных кулаков.

​

1. Гайки крепления рулевого механизма к кузову откручиваем. Удобно делать это трещеткой из-под колесных арок, можно снять локера, если они мешают, тем более что придется через крыло доставать рулевой механизм.
2. Снимаем аккумулятор, а также площадку, на которой он стоит.
3. Откручиваем верхнюю гайку теплоотражающей пластины, найдете вы ее за впускным коллектором перед пассажирским сиденьем. Пластину отгибаем на себя и получаем пространство, через которое можно достать рейку.
4. Если не удалось механизм достать из шлицевого соединения рулевого вала, то можно поддеть его со стороны капота за корпус, раскачать его и тогда снять его будет проще. Разборка рулевой рейки Калины

​

1. Выкручиваем регулировочную шайбу.
2. Корпусом рулевой рейки ударяем о деревянный брусок и достаем упорную втулку.
3. Далее достаем упорную втулку, ударив корпусом рулевой рейки Калины о деревянный брусок.
4. Снимаем пыльник и боковые заглушки, разрезав пластиковые хомуты.
5. Опять корпусом бьем о деревянный брусок до того момента, пока не выскочит приводной вал из картера рейки, после этого планка выйдет из корпуса.
6. Внутри корпуса располагается пластиковая втулка, которую отверткой достаем и вставляем новую.
7. старую смазку убираем, обмываем, продуваем рейку и наносим свежий литол, в особенности хорошо промазываем соединения.
8. Затягиваем регулировочную шайбу по шаблону в инструкции, но на практике продолжаем затягивать до того момента, пока рулевая рейка не начнет ходить без люфта и заеданий.
9. Собираем всё в обратном порядке, после такого ремонта необходимо будет выставить угол схождения колес.

Вследствие износа отдельных частей или поломки может потребоваться ремонт рулевой рейки Калина

Водитель, пристально следящий за техническим состоянием транспортного средства, обратит внимание на малейшие неисправности. К ним относятся:

• стук;
• слишком тугой ход;
• невозможность изменить положение колес автомобиля в пространстве.

Если оперативно произвести диагностику, то ремонт будет быстрым и недорогим.

Замена рулевой колонки Рено Меган 2

Выкручиваем болт крепления рулевого колеса, удерживая руль от проворачивания.

Маркером наносим метку положения ступицы рулевого колеса относительно вала. После этого опять вкручиваем болт на несколько оборотов.

Резкими ударами обеих рук с обратной стороны руля, сбиваем рулевое колесо со шлицов вала.

Выкручиваем болт крепления руля и снимаем руль.

Снимаем кожух рулевой колонки для этого:

Снимаем левую облицовку панели приборов – Замена приборной доски Renault Megane II

Выкручиваем три винта крепления нижней задней и верхней частей кожуха рулевой колонки

Снимаем нижнюю заднюю часть

Снимаем верхнюю часть кожуха колонки

Выкручиваем два винта крепления нижней передней части кожуха

Снимаем кожух рулевой колонки

Снимаем с энергопоглощающего элемента держатель жгута проводов подрулевых переключателей, выключателя звукового сигнала и модуля подушки безопасности водителя

Снимаем энергопоглащающий элемент с рулевой колонки

Приступаем к снятию рулевой колонки.

Для этого снимаем модуль подушки безопасности, как описано в статье – «Снятие подушек безопасности Рено Меган 2».

Снимаем рулевое колесо и кожух рулевой колонки, как описано выше.

Отводим подрулевые переключатели от рулевой колонки на длину проводов

Отжимаем фиксатор колодки жгута проводов правого переключателя

Отсоединяем колодку от держателя подрулевых переключателей

Отжимаем фиксатор колодки проводов от модуля подушки безопасности

Отсоединяем колодку от корпуса подрулевых переключателей

Отжимаем фиксатор колодки проводов левого переключателя

Отсоединяем колодку от корпуса подрулевых переключателей

Снимаем колодку жгута проводов управления аудиосистемой с корпуса подрулевых переключателей

Отсоединяем колодку проводов запорного механизма противоугонного устройства рулевой колонки

Отсоединяем колодку 1 проводов блока управления электроусилителем и колодку 2 проводов моторедуктора электроусилителя

Снимаем воздуховод отопителя

Снимаем нижний карданный шарнир промежуточного вала с вала шестерни рулевого механизма

Откручиваем две гайки крепления рулевой колонки к панели приборов

Снимаем рулевую колонку с автомобиля

Выворачиваем стяжной болт клеммового соединения верхнего карданного шарнира промежуточного вала

Вынимаем стяжной болт из отверстия

Отсоединяем клеммовое соединение верхнего карданного шарнира от рулевого вала

Откручиваем гайку крепления рычага регулировки положения рулевой колонки

Снимаем гайку и упорную шайбу

Снимаем рычаг регулировки положения рулевой колонки

Снимаем кулачковую шайбу

При износе зубцов кулачковой шайбы, заменяем ее

Устанавливаем после ремонта все детали в обратной последовательности.

Установка

Установка производится в порядке, обратном снятию.

Рулевое колесо должно свободно заходить в шлицы (шлицы имеют направляющие участки).

Старайтесь не повредить шлицы ориентирующих участков. Обязательно заменяйте болт крепления после каждого снятия рулевого колеса.

Обязательно заменяйте болт и эксцентриковую гайку вилки карданного шарнира после каждого снятия.

На новой рулевой колонке установлена эксцентриковая гайка вилки карданного шарнира рулевого вала.

Соблюдайте направление установки болта и эксцентриковой гайки вилки карданного шарнира рулевого вала (рис. 45).

Заверните эксцентриковую гайку и болт.

Зафиксируйте гайку клеммного соединения в гнезде (отверстие на вилке карданного шарнира рулевого вала).

Затяните требуемым моментом:

– гайки крепления рулевой колонки (21 Нм);

– болт клеммного соединения вилки карданного шарнира рулевого вала (21 Нм).

Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.

Проведите полную проверку при помощи диагностического прибора.

Удалите из памяти неисправности, которые появились в результате выполнения работ, диагностическим прибором.

Снятие и установка рулевой колонки

Снимайте рулевую колонку только в следующих случаях:

• — рулевая колонка требует замены;
• — корпус рулевого управления и блокировки зажигания требует замены.

При необходимости снятия рулевого колеса обязательно используйте съемник.

Внимание!

Наклонная рулевая колонка не подлежит обслуживанию. В случае дефекта наклонной рулевой колонки необходимо заменить рулевую колонку в сборе.

Прежде чем приступить к работе по снятию рулевой колонки, внимательно ознакомьтесь с информацией о подушках безопасности в разделе «Система пассивной безопасности автомобиля».

Общее описание и работа-системы

Рулевая колонка состоит из рулевого вала с карданными шарнирами и рулевого колеса. Наклонная рулевая колонка снабжена сферическим соединением, позволяющим осуществлять регулировку наклона. На рулевой колонке также расположены элементы управления:

• — центральный переключатель света и сигнала поворота;
• — выключатель стеклоочистителя/стек-лоомывателя;
• — замок зажигания с блокировкой управления, блокировкой ключа зажигания и приемным блоком иммобилайзера двигателя. Блокировка зажигания и управления предотвращает возможность угона автомобиля.

Кроме функции управления, рулевая колонка обеспечивает также, наряду с надувной подушкой, функцию безопасности, так как при фронтальном столкновении она сминается и амортизирует энергию удара, тем самым обеспечивая безопасность водителя.

Снятие

Снятие рулевого колеса

Внимание: для снятия рулевого колеса обязательно используйте съемник. Не пытайтесь снять его, прикладывая усилия или ударные нагрузки

1

Снимите модуль подушки безопасности с рулевого колеса. Смотрите раздел «Система пассивной безопасности автомобиля»

1. Снимите модуль подушки безопасности с рулевого колеса. Смотрите раздел «Система пассивной безопасности автомобиля».

2. Разъедините разъем модуля подушки безопасности.

3. Открутите гайку крепления рулевого колеса.

4. Снимите стопорный зажим.

Примечание. Перед снятием рулевого колеса поставьте метку на вал рулевой колонки и на руль в месте их соединения для правильной установки рулевого колеса при сборке и установке рулевой колонки.

5. При помощи съемника снимите рулевое колесо с вала.

6. При необходимости разожмите контактное кольцо на рулевом колесе.

Снятие выключателя и рычага переключателя сигналов поворотов

7. Открутите винты крепления нижней крышки панели рулевой колонки и снимите панель.

8. Снимите винты крепления верхней крышки панели рулевой колонки и снимите панель.

9. Разъедините разъемы звукового сигнала и часовой пружины.

10. Открутите винты крепления и снимите часовую пружину с рулевой колонки.

11. Отсоедините электрические разъемы переключателя.

12. Снимите центральный переключатель света и сигнала поворота, надавив внутрь лапки с обеих сторон корпуса.

Снятие переключателя стеклоочистителя/стеклоомывателя

13. Отсоедините электрические разъемы переключателя.

14. Снимите переключатель стеклоочистителя, надавив внутрь лапки с обеих сторон корпуса выключателя.

Снятие замка зажигания и блока управления иммобилайзером

15. Отсоедините электрический разъем от блока управления иммобилайзером.

16. Открутите винты крепления и снимите блок.

17. Вставив ключ в замок зажигания, поверните его в положение АСС и снимите цилиндр замка, для этого нажмите на фиксирующую пружину, например при помощи отвертки, и извлеките цилиндр.

18. Открутите стопорный винт выключателя зажигания.

19. Отсоедините провода и снимите выключатель зажигания.

20. Снимите винты крепления соленоида блокировки ключа и извлеките соленоид. Будьте осторожны, чтобы не упустить пружину соленоида блокировки ключа.

21. Открутите и удалите стяжной винт клеммного зажима рулевого вала.

22. Открутите гайки крепления кронштейна рулевой колонки.

23

Осторожно извлеките рулевую колонку

Установка

Установка производится в порядке, обратном снятию.

При сборке рулевого вала смажьте его элементы литиевой смазкой. Перед установкой рулевой колонки установите новую центрирующую втулку рулевого вала.

Затяните элементы крепления следующими моментами:

• стяжной винт клеммного зажима рулевого вала-22 Нм;
• гайки крепления кронштейна рулевой колонки-22 Нм;
• винт рычага регулировки наклона — 4 Нм;
• винты крепления соленоида блокировки ключа-2 Нм;
• стопорный винт выключателя зажигания -2Нм;
• винты крепления корпуса выключателя зажигания-4 Нм;
• винты крепления блока управления иммобилайзером — 2 Нм;
• винты крепления часовой пружины — 3 Нм;
• винты крепления верхней и нижней крышек рулевой колонки — 3 Нм;
• гайку крепления рулевого колеса — 38 Нм;
• винты крепления модуля надувной подушки безопасности -11 Нм.

Источник

Установка

Установка производится в порядке, обратном снятию.

Внимание! Рулевое колесо должно свободно заходить в шлицы (шлицы имеют направляющие участки). Внимание! Старайтесь не повредить шлицы ориентирующих участков

Внимание! Старайтесь не повредить шлицы ориентирующих участков. Внимание! Обязательно заменяйте болт крепления после каждого снятия рулевого колеса

Внимание! Обязательно заменяйте болт крепления после каждого снятия рулевого колеса. Примечание

Обязательно заменяйте болт и эксцентриковую гайку вилки карданного шарнира после каждого снятия

Примечание. Обязательно заменяйте болт и эксцентриковую гайку вилки карданного шарнира после каждого снятия.

Примечание. На новой рулевой колонке установлена эксцентриковая гайка вилки карданного шарнира рулевого вала.

Рис. 5.23. Установка болта и эксцентриковой гайки вилки карданного шарнира рулевого вала

Соблюдайте направление установки болта и эксцентриковой гайки вилки карданного шарнира рулевого вала (рис. 5.23).

Заверните эксцентриковую гайку и болт.

Зафиксируйте гайку клеммного соединения в гнезде (отверстие на вилке карданного шарнира рулевого вала).

Затяните требуемым моментом:

• гайки крепления рулевой колонки (21 Н·м);
• болт клеммного соединения вилки карданного шарнира рулевого вала (21 Н·м).

Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.

Проведите полную проверку при помощи диагностического прибора.

Удалите из памяти неисправности, которые появились в результате выполнения работ, диагностическим прибором.

Замена шкива насоса гидроусилителя рулевого управления Renault Megane 2, Рулевое управление

Составляющие рулевой рейки

Чтобы осуществить ремонт, воспользуйтесь маленьким газовым ключом, так как большой не пролезет. Для экономии денежных средств, можно самостоятельно выточить новую втулку, используя имеющийся или собственный чертеж, где указаны размеры детали.

Диагностика рулевой тяги Renault Megane 2

Приподнимите Меган с помощью домкрата. Со стороны, на которой выявлен изъян, открутите колесо. С помощью ключа открутите рулевой наконечник. После снятия наконечника, максимально выверните руль и обрежьте пластиковые хомуты пыльника. В последствии их лучше поменять на металлические. Снимите гайку наконечника, сам наконечник и пыльник рейки, не прилагая чрезмерных усилий.

Открутите тягу с помощью разводного ключа. Спуститесь в яму, если машина поддомкрачена и закрепите ключ на нижнем рычаге, при этом тяните его вниз.

Помощника попросите каждый раз подкручивать газовый ключ. Когда тяга извлечена, вы увидите втулку, которую вам и требуется сменить. Для этого воспользуйтесь длинной отверткой.

Таким образом, он поможет в извлечении нужной детали. Втулка извлекается лекго, но будьте аккуратны и не сломайте её, чтобы не тратить время на извлечение остатков. Установите новую деталь, обработав смазкой и соберите все детали в обратном порядке. Все снятые детали необходимо хорошенько промыть.

Есть в рулевой рейке ещё один подшипник, который с трудом извлекается. Некоторые умельцы выбивают его с помощью сточенных болтов на 10″ и 13″.

Но есть те, которые отдельно вынимают иголки и куски корпуса, а внешнюю обойму выбивают, просверлив рейку с обратной стороны. В любом случае его придётся менять. Разобранную рейку обезжиривают, обрабатывают холодной сваркой и оставляют часов на 6 полностью высохнуть.

В место посадки подшипника закладывают ветошь или бумагу, чтобы туда не попала сварка. После тщательной просушки рейку повторно протирают. Подшипник на рулевом валу имеет стопорное кольцо. Так что можно срезать его лобзиком и удалить узкогубцами. Подшипник также демонтируется безвозвратно можно с помощью молотка.

Сборка Новый подшипник запрессовывается на рулевой вал, одевается стопорное кольцо. Пока эту конструкцию можно отложить в сторону. Сборка рейки производится в несколько этапов: Втулку аккуратно устанавливают на рейку справа и заливают смазкой. Вал вставляют во втулку. Здесь придётся приложить усилие. Затем вал отцентровывают и обрабатывают смазкой. На свободный его конец надевают игольчатый подшипник. Разворачивают вал в правильное положение относительно рейки и аккуратно забивают его в корпус.

Левую сторону вала притягивают с помощью гайки. Выкручивая рейку попеременно вправо и влево, смазывают место прижимания вала сухарём. Устанавливают гайку, пружину и сухарь. Надевают стопорное кольцо и сальник. Регулировка рейки Процесс регулировки работы отремонтированной рейки также подойдёт и для диагностики: Закручиваем гайку сухаря до упора, а затем отворачиваем её на о.

Рейку поворачиваем вправо, а вал тянем в стороны от неё. Поворачиваем рейку влево и повторяем процедуру с валом.

И снова тянем вал в разные стороны. В каждом из этих пунктов вал должен сохранять своё положение относительно рейки, но крутиться.

Ремонт рулевой рейки «Рено Меган-2» завершён. Теперь прикручиваем тяги и устанавливаем её на авто. Весь процесс занимает в среднем 3 часа. Вся засада в том, что компания Renault не закладывалась на замену конкретно этой детали — только рейка в целом.

Ее можно купить в фирменных салонах, а можно заказать в Интернете.

Что такое рулевая рейка

Демонтажные работы Удачно, если есть яма; без нее придется искать эстакаду или корячиться по старинке, лежа под днищем, что неудобно и довольно-таки опасно. В таких обстоятельствах надо дополнительно позаботиться о неподвижности машины.

Как минимум — подложить кирпичи под колеса во избежание отката. Передок авто поднимается домкратом. Снимается правый скат; Свинчивается с рулевого наконечника гайка, после чего он отсоединяется. Если крепеж присох, как всегда — WD40 в помощь. Руль аккуратно выворачивается до упора влево; Пыльниковые хомуты срезаются, если стоят еще заводские, пластмассовые лучше при случае заменить их металлическими ; Свинчивается контргайка, за ней — наконечник, и, наконец, сам рейковый пыльник; Теперь берется разводной ключ, подсовывается под движок, заводится за нижний рычаг подвески.

Тот, кто работает снизу, тянет на себя; верхний подающий из колесной арки после каждого поворота подправляет ключ; Руль выкручивается по максимуму вправо.

Особенности устройства и замены рулевой рейки Рено Меган

Как известно, рулевое управление в автомобиле представляет собой комплекс работы механизмов, позволяющий задавать вектор движения транспортного средства и управлять этим движением. Рулевой механизм оказывает непосредственное влияние на рулевой привод, за счет которого и обеспечивается вращение передних колес автомобиля. Различного рода неисправности и нарушение нормального функционирования описанного механизма приводят к аварии и серьезным неблагоприятным последствиям.

Данная модель автомобиля оборудована реечным механизмом рулевого управления, а также регулируемой по наклону рулевой колонкой. Встречаются модели как с электро-, так и с гидроусилителем.

Благодаря специальному импульсу от рулевой рейки в сторону передних колес обеспечивается управление транспортным средством. Естественное рабочее состояние этого механизма не сопровождается посторонними звуками и шумами, а также различного рода задержками в эффективной работе устройства.

В этой связи, посторонние звуки и шумы во время работы механизма, а также сбои в процессе возврата руля в естественное положение после поворотов и маневров, свидетельствуют о каких-либо неисправностях в работе рейки и необходимости квалифицированного ремонта.

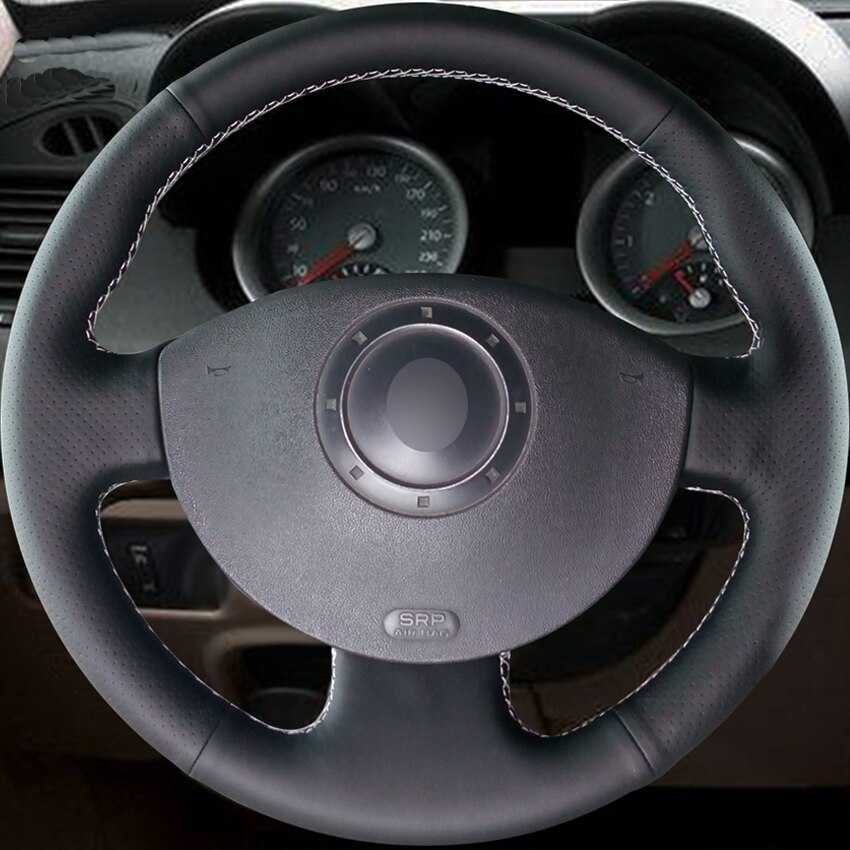

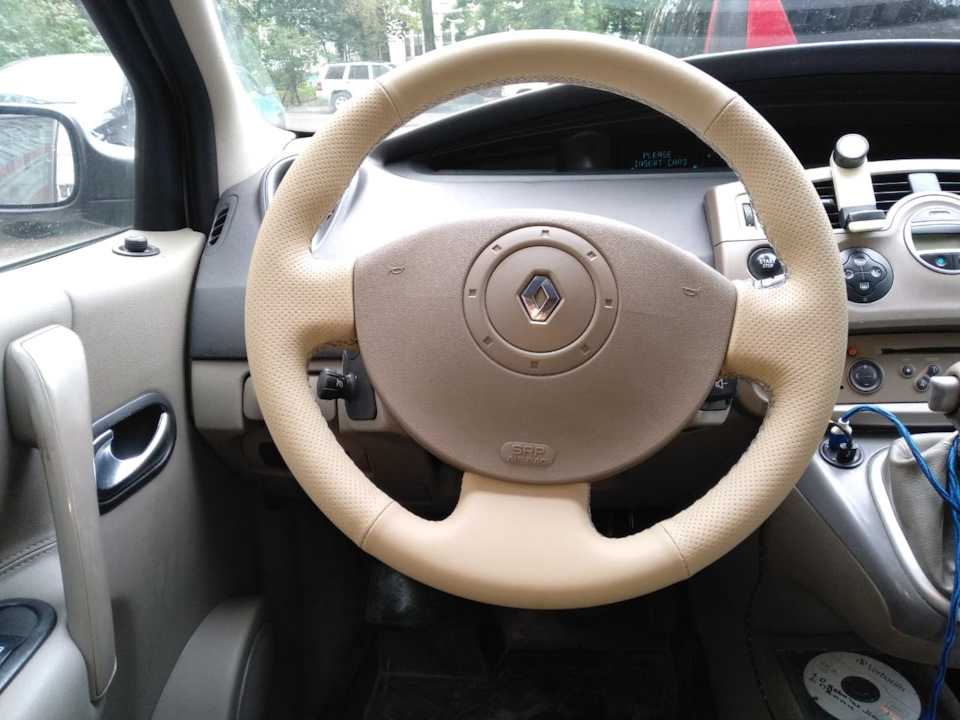

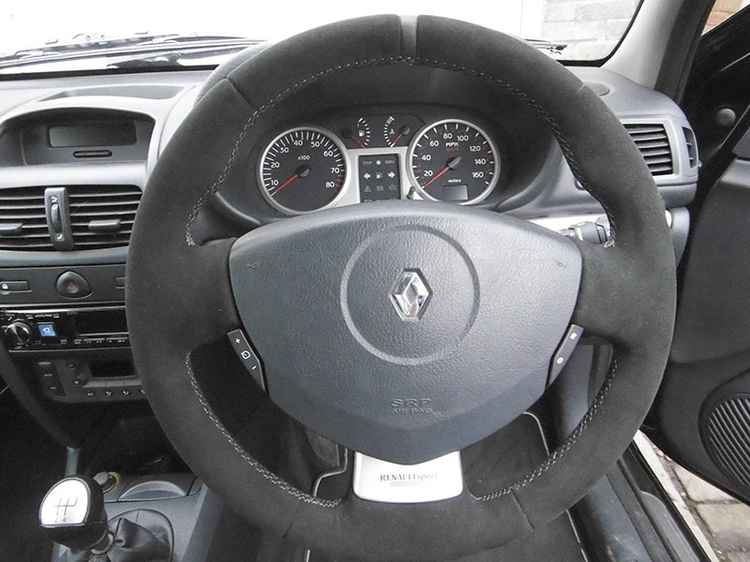

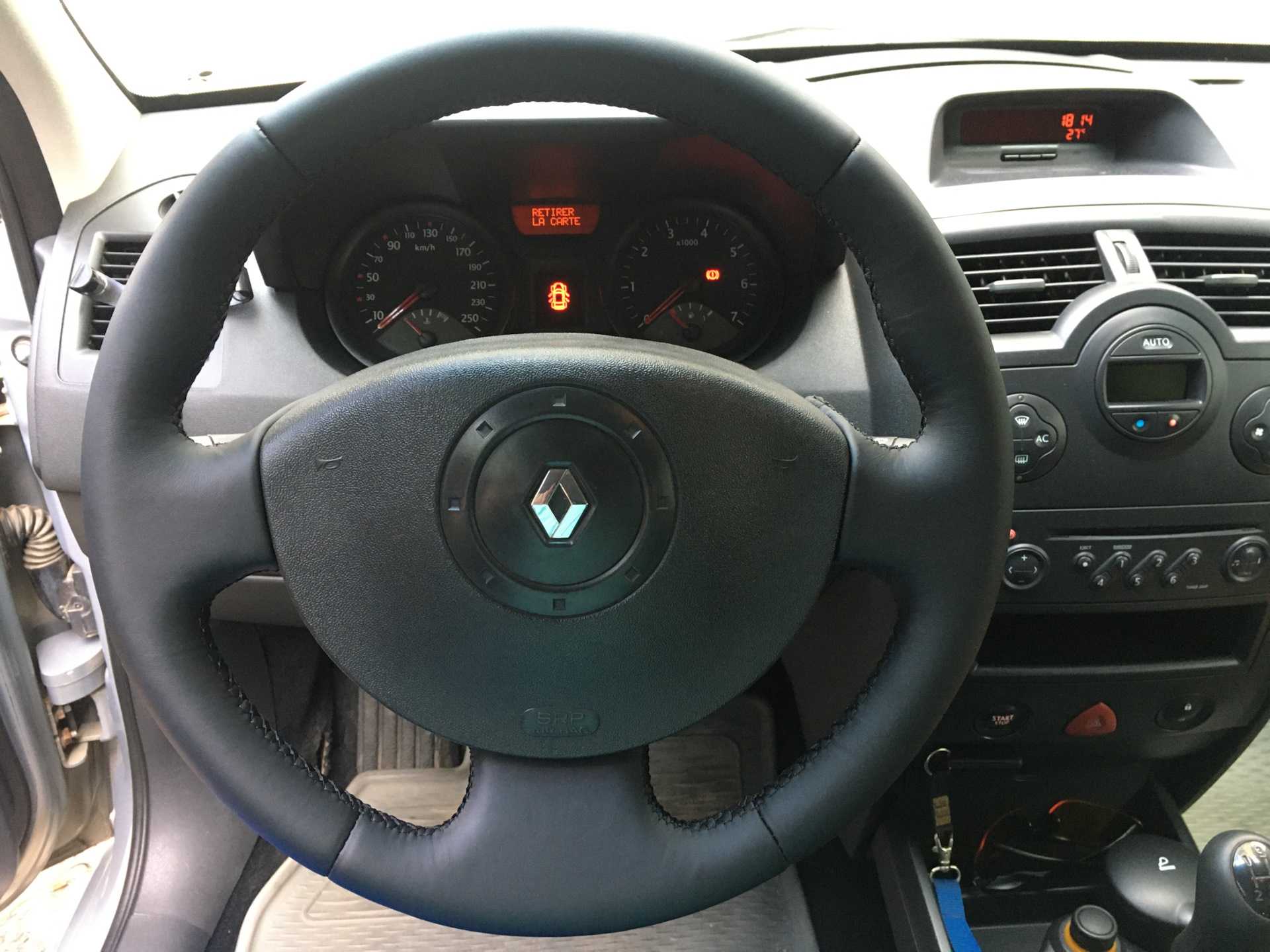

Как снять и заменить руль c оплеткой на Рено Меган 2

В некоторых случаях можно отказаться от услуг автосервиса и самостоятельно сделать необходимую замену элементов салона или конструкции автомобиля. К самым простым операциям относится замена руля, установка воздухозаборников и подобных элементов тюнинга. Разберем вопрос, как снять и установить колонку c оплеткой на вашем Рено Меган 2.

Обычно оплетка совершенно не мешает проведению работ и меняется отдельно. В отдельных случаях потребуется предварительное снятие. При этом оплетка конструкционно не соединена с рулем, поэтому снимается без особого труда.

Отключение массы аккумулятора

Демонтаж должен быть выполнен с учетом ряда требований, в противном случае можно повредить электроразъемы и крепления, что приведет к дорогостоящему ремонту. Перед началом демонтажных работ от вас потребуется отключить массу с аккумуляторных батарей! Что такое «масса» автомобиля? Речь идет об использовании кузова и рамы автомобиля в качестве участка электрической цепи с целью уменьшения длины проводов. В автомобиле в качестве массы выступает рама автомобиля, которая подключается к аккумуляторной батарее. Обычно в качестве «массы» используют отрицательный полюс батареи.

Демонтаж пластикового кожуха

Замена требует полного демонтажа конструкционных элементов. Сначала нужно снять пластиковый кожух, который снизу замыкает приборную панель вашего Рено Меган 2. Пластиковый кожух крепится с помощью двух углубленных «торексов» (болтов) и одним по центру кожуха, которые откручиваются обычной отверткой без особых усилий

После откручивания обратите внимание, что саморезы разные. С более крупной резьбой болты крепят руль по бокам, болт посередине имеет более мелкую резьбу

На следующем этапе, немного поддевая с обратной стороны верхний кожух, вытяните его вверх. В Рено Меган он закреплен с помощью защелок, так что при минимальных усилиях и без особых проблем снимается. Нижний кожух Рено Меган также снимается без усилий. После проведения данной операции руль полностью освобожден от пластика – может проводиться его замена.

Снимаем подушку руля

После снятия кожуха у вас появится доступ к специальному отверстию с обратной стороны, которое позволяет демонтировать верхнюю подушку. Очевидно, что замена касается только руля, а не самой подушки. Ее замена проводится дилерским центром только в случае неисправности и при проведении после ремонта компьютерной диагностики. Пластиковая панель подушки и оплетка могут быть успешно сменены самостоятельно.

Для демонтажа подушки необходимо прижать защелку в открывшемся отверстии с помощью отвертки. После снятия подушки необходимо также отсоединить разъемы, которые к ней подходят. Разъемы крепятся с помощью пластиковых фиксаторов, поэтому отсоединение не требует усилий или использования инструмента.

При обратном монтаже подушки Меган проблем у водителей с её подсоединением к бортовой обычно не возникает. Провода имеют разные цвета, которые используются для маркировки. На следующем шаге нужно отсоединить разъемы у основания. После выполнения всех рекомендаций – подушка успешно демонтирована.

Завершающий этап демонтажа

Обратите внимание, что перед откручиванием центрального крепления колонка Рено Меган 2 должна быть разблокирована! В противном случае будет сорвана резьба, после чего возникнут проблемы с блокировкой. Для демонтажа потребуется открутить торекс в центре колонки, к которому появился доступ после демонтажа подушки

Обратите внимание, что данное крепление является основным, поэтому для снятия потребуется некоторое усилие. После демонтажа центрального болта можно без усилия снять руль

Для демонтажа потребуется открутить торекс в центре колонки, к которому появился доступ после демонтажа подушки

Обратите внимание, что данное крепление является основным, поэтому для снятия потребуется некоторое усилие. После демонтажа центрального болта можно без усилия снять руль

При обратном монтаже данное крепление зафиксирует новый руль, при этом очень важно сделать надежный монтаж. В противном случае непрочное крепление приведет к неприятным последствиям

При всей простоте операции эту работу лучше проводить при наличии профессионального инструмента и вместе с опытным мастером.

Монтаж

Монтаж нового изделия проводится в обратном порядке. После завершения работ подключается масса аккумулятора. На этом монтаж завершен.

Оплетка совершенно не мешает проведению работ. Она может быть сменена самостоятельно или с привлечением мастеров автосервиса. Наиболее популярная кожаная оплетка крепится вручную после монтажа нового изделия. При желании колонка и оплетка меняются одновременно, данные работы выполняют практически все сервисные центры.
