Как снять раздатку на ниве шевроле видео
Снятие. Установите автомобиль на подъемник. Опустите рычаг стояночного тормоза, установите рычаги переключения передач раздаточной коробки и коробки передач в нейтральное положение. Отсоедините клемму «минус» от аккумуляторной батареи. Отверните рукоятки с рычагов раздаточной коробки и коробки передач и снимите наружные чехлы. Отверните винты крепления и снимите крышку люка рычага управления раздаточной коробкой. После чего снимите внутренний уплотнительный чехол.
Нажмите вниз на стержень 7 (рис. 3-32) рычага управления 4 и отверткой или каким-либо другим заостренным инструментом извлеките запорную втулку 12 из канавки на стержне рычага. Снимите стержень.
Отсоедините колодку жгута проводов от колодки датчика скорости и провода от датчика контрольной лампы блокировки дифференциала. Проворачивая карданные валы, отсоедините фланцы карданных валов от валов раздаточной коробки, а фланец промежуточного карданного вала – от фланца вторичного вала коробки передач.
Отверните две гайки 8 (рис. 3-33) крепления заднего кронштейна 2 раздаточной коробки к поперечине задней опоры. Снимите шайбы 7 и извлеките болты 4. Подведите опорную часть домкрата до упора к раздаточной коробке. Отвернув четыре гайки 8 крепления кронштейнов 3, опустите вниз и снимите с домкрата раздаточную коробку.
Рис. 3-32. Детали рычага управления:
1 – ось вилки рычага управления; 2 – втулка; 3 – втулка дистанционная; 4 – рычаг управления; 5 – шайба; 6 – гайка оси вилки; 7 – стержень рычага управления; 8 – рукоятка; 9 – упорная подушка; 10 – упругая втулка; 11 – дистанционная втулка; 12 – запорная втулка; 13 – вилка рычага управления; 14 – гайка крепления кронштейна; 15 – шайба; 16 – кронштейн рычага управления; 17 – упорная шайба; 18 – шайба; 19 – гайка вилки рычага управления.
Рис. 3-33. Кронштейны подвески раздаточной коробки:
1 – раздаточная коробка; 2 – кронштейн подвески задний; 3 – кронштейн подвески; 4 – болт; 5 – шайба; 6 – гайка оси подвески; 7 – шайба; 8 – гайка кронштейна подвески; 9 – гайка заднего кронштейна подвески; 10 – шайба.
Характеристика раздаточной коробки
Схема раздаточной коробки Шевроле Нива
Для машин с полным приводом характерно присутствие РК. Она выручает, если совершается передвижение по пересеченной местности. Схема РК отображает прямую связь валов. Следует отметить, что данный агрегат обеспечивает распределение момента между силы осями автотранспорта. Устройство РК включает, которые уплотнены манжетами (резинометаллическими). Позволяет уменьшить скорость вращения колес, понижающая передача. Присутствует дифференциал межосевой. Он не позволяет переключаться с повышенной на пониженную передачу.
В салоне присутствует два рычага, один из которых предназначен для смены передач, а второй нужен для раздаточной коробки. Ручка КПП представляет собой декоративный элемент, отличается эргономичностью, хорошо ложится в руку. С помощью рычага возможно перейти с пониженной до нейтральной или повышенной передачи.

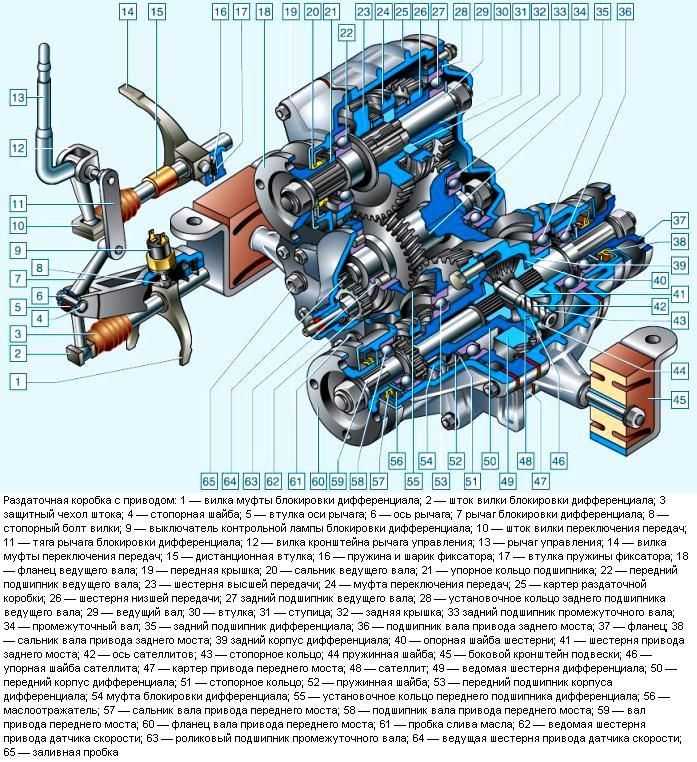

Раздаточная коробка
- ведомая шестерня;
- подшипники дифференциала;
- пружинная шайба;
- стопорное кольцо;
- муфта блокировки дифференциала;
- зубчатый венец корпуса дифференциала;
- зубчатый венец вала привода переднего моста;
- подшипник вала привода переднего моста;
- маслоотражатель;
- грязеотражатель;
- вал привода переднего моста;
- фланец;
- сальник;
- пробка отверстия для выпуска масла;
- ведомая шестерня привода спидометра;
- ведущая шестерня привода спидометра;
- пробка отверстия для заливки и контроля уровня масла;
- передняя крышка раздаточной коробки;
- роликовый подшипник промежуточного вала;
- кронштейн подвески раздаточной коробки;
- крышка подшипника ведущего вала;
- упорное кольцо подшипника
- подшипники ведущего вала;
- шестерня высшей передачи;
- ступица муфты переключения передач;
- муфта переключения передач;
- картер раздаточной коробки;
- шестерня низшей передачи;
- втулка шестерни низшей передачи;
- вал ведущий;
- задняя крышка;
- шариковый подшипник промежуточного вала;
- промежуточный вал;
- корпус дифференциала;
- упорная шайба шестерни привода заднего моста;
- подшипник вала привода заднего моста;
- шестерня привода заднего моста;
- сателлит;
- ось сателлитов;
- стопорное кольцо оси сателлитов;
- пружинная шайба;
- шестерня привода переднего моста;
- ось подвески раздаточной коробки
- вилка муфты блокировки дифференциала;
- муфта блокировки дифференциала;
- стопорный болт вилки;
- защитный чехол штока;
- пружина рычага;
- шток вилки блокировки дифференциала;
- крышка картера привода переднего моста;
- стопорная шайба;
- втулка оси рычага;
- ось рычага;
- рычаг блокировки дифференциала;
- шток вилки переключения передач;
- вилка рычага управления
- рычаг управления;
- тяга рычага блокировки дифференциала;
- муфта переключения передач;
- вилка муфты переключения передач;
- дистанционная втулка;
- шарик фиксатора;
- втулка пружины фиксатора;
- пружина фиксатора;
- выключатель контрольной лампы блокировки дифференциала;
- ось вилки рычага управления;
- болт крепления вилки
Определение причин вибрации раздаточной коробки
Испытание 1
Установите рычаги раздаточной коробки и коробки передач в нейтральное положение и заведите двигатель. Установите частоту вращения коленчатого вала двигателя, равной скорости движения автомобиля, при которой наступала вибрация. Если на стоящем автомобиле вибрация сохраняется, то следует проверить крепление и состояние опор двигателя, так как они являются причиной вибрации.
Испытание 2
- Если при испытании 1 вибрация не обнаружена, то установите рычаг раздаточной коробки в нейтральное положение, заведите двигатель, включите в коробке передач прямую передачу и установите частоту вращения коленчатого вала двигателя, соответствующей скорости движения автомобиля, при которой наступала вибрация раздаточной коробки.
- Если на стоящем автомобиле, при такой частоте вращения коленчатого вала, вибрация наблюдается, то ее причиной является неисправность промежуточного карданного вала (дисбаланс, изгиб болтов крепления или фланца эластичной муфты, заедание в шарнире равных угловых скоростей).
Испытание 3
Если при испытаниях 1 и 2 вибрация не обнаружена, переходите к следующему испытанию. Разгоните автомобиль до скорости, при которой наступает вибрация, и установите рычаги раздаточной коробки и коробки передач в нейтральное положение. Если вибрация сохраняется, то ее причиной является неисправность переднего или заднего карданных валов (дисбаланс, заедание карданных шарниров) или дисбаланс межосевого дифференциала.
Снятие и установка раздаточной коробки
1. Установите автомобиль на подъемник. Опустите рычаг стояночного тормоза, установите рычаги переключения передач раздаточной коробки и коробки передач в нейтральное положение.
2. Отсоедините провода от аккумуляторной батареи. Снимите передний коврик пола, отверните рукоятки с рычагов раздаточной коробки и коробки передач и снимите наружные чехлы.
3. Отверните винты крепления и снимите крышку люка рычага управления раздаточной коробкой. После чего снимите внутренний уплотнительный чехол.
4. Нажмите на стержень 7 (см. рисунок ниже) рычага управления 4 и отверткой или каким-либо другим заостренным инструментом извлеките запорную втулку 12 из канавки на стержне рычага. Снимите стержень.
- ось вилки рычага управления;
- втулка;
- втулка дистанционная;
- рычаг управления;
- шайба;
- гайка оси вилки;
- стержень рычага управления;
- рукоятка;
- упорная подушка;
- упругая втулка;
- дистанционная втулка;
- запорная втулка;
- вилка рычага управления;
- гайка крепления кронштейна;
- шайба;
- кронштейн рычага управления;
- упорная шайба;
- шайба;
- гайка вилки рычага управления
Как произвести замену масла
Если читать регламент, то масло в раздаточной коробке рекомендуется менять каждые сорок пять тысяч километров. Для замены необходимы следующие инструменты:
- Ключ на двенадцать
- Шприц
- Емкость куда можно слить отработку
После того как инструмент готов приступаем к замене:
- Выворачиваем пробку для слива масла и сливаем отработку
- Закручиваем назад сливную пробку, и выкручиваем заливную
- Заливаем при помощи шприца новое масло до нужного уровня, на этом процесс можно считать завершенным.
Иногда нужна на автомобиле Нива Шевроле замена раздатки, и чтобы это сделать следует произвести ее демонтаж, для этого необходимо проделать следующие действия:
- Берем два ключа на тринадцать и семнадцать, и отсоединяем от нее карданные валы
- От раздаточной коробки отсоединяем из салона автомобиля, чехол с рукояткой
- Производим снятие чехла рычага, который отвечает за переключения привода
- У имеющейся подвески коробки, ослабляем крепления
- От лампы, отвечающей за блокировку дифференциала, отсоединяем все провода
- Устанавливаем опору под коробку, откручиваем все гайки, которые крепят подушку, и снимаем раздатку
Чтобы она встала на свое место следует проделать все действия в обратном порядке.
Раздаточная коробка работает очень шумно, с этой проблемой сталкивается, наверное, каждый владелец Нивы, этот шум в салон передается через имеющиеся в ней рычаги. Чтобы избавится от этого воя, можно использовать два способа
- Можно купить специальные бесшумные рычаги раздатки Нива, от которой подойдут они, будут стоить в районе 3000 рублей.
- Можно изготовить самому, потратив при этом значительно меньше.
Для того чтобы изготовить их самостоятельно можно взять:
- Ремкомплект рычага от ГАЗ 31105 от пяти ступенчатой коробки
- Два рычага от ВАЗ
- Штатный рычаг
При помощи болгарки нужно обрезать все элементы, до нужного уровня, а потом при помощи сварочного аппарата все это сварить. По времени это занимает около двух часов. Суть этого устройства в том, что за счет резиновых и пластиковых втулок, которые находятся на рычаге коробки, происходит гашение шума и вибрации. Рассмотрим весь принцип на примере:
- Производим снятие рычага
- Распиливаем до нужного нам размера, как на картинки
- Рычаг, который переключает передачи, разрезаем выше сужения на один сантиметр
- Рычаг от ГАЗА распиливаем ниже утолщения на полтора сантиметра
- Полученные нужные нам элементы складываем вместе
- Затем родной рычаг и рычаг от ГАЗА свариваем между собой
- На сваренную деталь, которая получилась, одеваем имеющуюся часть от КП
- У имеющегося родного рычага верхнюю часть как нужно привариваем
- Получаем нужную нам конструкцию
- Грунтуем и красим полученные элементы
- Подрезаем верхнюю часть уплотнительных резинок, пониженной и повышенной передачи
Если все сделано правильно, их практически нельзя будет отличить отрадных. В результате проделанных действий мы получаем, включение более мягким, чем было, практически пропадает вибрация, пропадает сильный шум, а самое главное сделать это можно самому экономя при этом денежные средства.
https://youtube.com/watch?v=4z5omHvoDMg
Проверка работоспособности РК
Самостоятельная диагностика раздатки Начинать следует с осмотра корпуса. На нем не должно быть потеков смазки. После этого необходимо проверить уровень масла.
Следующий этап – проверка работы блокировки межосевого дифференциала. Проще и безопаснее доверить это специалистам СТО. Но можно выполнить экспресс-диагностику в домашних условиях. Делается это так:
- поддомкратить и вывесить переднее колесо;
- подставить под машину надежную опору, например, прочное полено;
- включить блокировку;
- завести двигатель и аккуратно попробовать тронуться.
Если дифференциал заблокирован, машина начнет смещаться вперед. В противном случае вся энергия будет передана на подвешенное колесо и автомобиль не двинется с места.
После этого остается немного проехать в разных режимах, чтобы убедиться в отсутствии сильной вибрации во время старта и в движении.
Ремонт раздаточной коробки ВАЗ 2123
Для выполнения работ необходимо обеспечить свободный доступ к нижней части авто, установив машину на яму или эстакаду.
Для ремонта раздатки понадобится:
- набор рожковых и торцевых ключей;
- монтажная лопатка;
- съемники стопорных колец и подшипников;
- зубило;
- молоток;
- выколотка;
- пинцет;
- динамометрический ключ;
- упор под раздатку;
- тиски, губки которых сделаны из мягкого металла (можно использовать металлические прокладки).
21214-1802208 — Подшипники крышек раздатки 2шт.
2101-2402052-01 — Сальник на передние фланцы 2шт.2121-2302052 — Сальник на задний фланец11060576 — стопорное кольцо 2шт. Со старых крышек не подходят в диаметре.Новые гайки на фланцы и на валы. Сапун вытащил со старой крышки.Кольца уплотнительные втулки штока.
Герметик DONE DEAL. Прокладки не использовал. Теми что нашел в продаже в городе можно одно место вытереть)И теперь по самим подшипникам раздатки.На валу дифференциала 50209 и 209 подшипники. Отличаются канавкой для стопорного кольца.
На промежуточном валу стоит родной роликовый радиальный подшипник 12507.
А вот с другой стороны вместо родного 50306,
ставим 692306 роликовый.
На ведущем валу с одной стороны вместо 50306
а с другой вместо 50706 шарикового
берем тот же 692306. Только его нужно доработать.50706 в наружнем диаместре 75, а роликовый 72мм. Идем к токарю, даем 692306 и просим сделать рубашку для него. Тобишь довести наружний диаметр до 75мм. Садить на горячую. Натяг 2 сотки. Вот пример эти двух подшипников. Стопорная канавка не нужна.
За счет того что бортик стопорный с одной стороны, подшипник стал повыше. Но это ничего не меняет. Бортиком вовнутрь ставил. Еще запас места был.
Посторонний шум и гул в работе РК
Вибрация рычага раздаточной коробки. Это явление возникает при деформации или люфте промежуточного вала или крестовины одного из карданов. В редких случаях причиной вибрации становится поломка кронштейна рычага.
- Вибрация раздатки. Причиной этого служит дисбаланс карданных
- Валов, износ крестовин, повреждение или плохая затяжка креплений раздаточной коробки или двигателя. Также раздатка вибрирует при неисправности шестерен и подшипников.
- Не включается блокировка дифференциала. Эта проблема характерна для Нивы Шевроле, как и ее предшественница от АвтоВАЗа. Затрудненное включение блокировки не всегда говорит о том, что пришла пора ремонтировать раздатку. Зачастую рычаг и шарнирное соединение ржавеют и утрачивают подвижность из-за редкого использования функции. В этом случае достаточно обработать проблемные детали средством WD-40.
- Утечка масла. Смазка вытекает в случае износа сальников или уплотнительных прокладок. Также утечка возникает в случае повреждения корпуса.
- Затрудненное переключение режимов. Сложности с переключением возникают при износе или неправильной регулировке деталей.
Как устроена раздатка
- Данное устройство закреплено на нескольких кронштейнах, к полу кузова автомобиля. Детали, находящиеся в коробки состоят из алюминиевого сплава, которые соединены между собой гайками со шпильками.
- Верхняя часть картера оборудована специальным люком, который закрывается стальной крышкой. В пространстве между картером и крышкой располагаются картонные прокладки.
- Все имеющиеся в ней валы уплотнены манжетами, которые изготавливаются из резинометаллического материала. Так же кольцами из резины уплотнены такие элементы как: Блокировка дифференциала, шток вилки переключения передач, датчик скорости, а также валик привода

- На паре шариковых подшипниках установлен ведущий вал, а в картере и в гнездах передней крышки размещаются наружные кольца.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
Выбор конструкции крепления
Конструкция может быть двух разных вариантов:
- С разборным подрамником на основе болтов. Тогда можно будет осуществлять ремонт крепежей без демонтажа устройства. Такую раздатку можно установить к лонжеронам, что снизит риск повреждений в процессе движения. Но недостаток в том, что болты придется постоянно подкручивать.
- Можно собрать конструкцию подобно заводской. Фиксация будет надежной, но осуществлять ремонт без демонтажа коробки не получится. К тому же, коробку придется крепить непосредственно к днищу, поэтому могут возникнуть проблемы с основанием.
Инструменты и материалы
Потребуются следующие инструменты:
- болгарка;
- дрель и сверла;
- линейка;
- штангенциркуль;
- молоток;
- кернер.
Также нужно подготовить материалы:
- лист стали 0,4 см 52×35 см;
- уголок 3,5×3,5 см — 70 см;
- уголок 7×5 см — 40 см;
- уголок 7×7 см — 40 см;
- швеллер №16 – 73 см.
Еще необходимы болты различных размеров для соединения.
Чертежи для изготовления
Чертежи можно посмотреть на следующих фото:
Согласно чертежам, нам нужно выполнить заготовки для базовой конструкции. Делают следующее:
- Обрабатывают кромку швеллера. Используя болгарку, выпиливают окна и делают продолговатые надрезы большой УШМ, и поперек – малой. Резы необходимо закончить за 0,8 см от края, поскольку это расстояние такое же, как и у стен боковин соединений. Вырезав окна, оформляют контуры и снимают фаски. Делают отверстия.
- Используя уголок, осуществляют монтаж крепежей к лонжеронам. В изделиях необходимо заранее проделать отверстия для болтов.
- Теперь используют болты для монтажа стального листа к подрамнику. Чтобы осуществить слив масла, в пластине вырезаются соответствующие окна.
Снятие коробки
Для демонтажа коробки делают следующее:
- Переключают все рычаги в нейтральное положение. Затем снимают облицовку на обвивке, покрытия люков и рукоятку рычагов.
- Отсоединяют гибкий вал на приводе спидометра. Переворачивают карданные валы и отсоединяют фланцы.
Демонтаж старых креплений
Для демонтажа нужно сделать следующее:
- Откручивают гайки болтов на боковых креплениях опор.
- Снимают кронштейны и прокладки.
- Каждую из регулировочных прокладок помечают таким образом, чтобы было понятно, куда их возвращать при установке новых креплений.
Монтаж новых креплений
- Примеривают конструкцию относительно лонжерона, отмечают точки для креплений и проделывают два отверстия.
- Ослабляют крепеж раздаточной коробки. Закрепляют подрамник (понадобится 4 болта). Вставляют пластины для усиления и затягивают гайки.
- Демонтируют крепление для подвесок с одной стороны раздаточной коробки. Теперь кронштейн подвески нужно перевернуть и установить на него подрамник. Закрепляют конструкцию при помощи болта. То же самое проделывают и с другими креплениями.
Устранение вибрации с помощью дополнительных крепежей
Вибрация по кузову – основная «болезнь» Нивы, она часто возникает из-за неправильной центровки раздаточной коробки. Чаще всего вибрация бываеет на машинах ВАЗ 21213/21214, так как крепится РК только на двух опорах по бокам корпуса, на Chevrolet Niva раздаточная коробка уже устанавливается на трех опорах.
- плохо закреплены карданные валы;
- не отбалансированы колеса;
- есть люфт в крестовинах кардана (особенно на вибрацию влияют люфты в крестовинах заднего карданного вала);
- вибрирование идет от самого двигателя.
Вибрация при трогании с места на Ниве также может происходить по следующим причинам:
- раскрутилось крепление установочных опор раздатки;
- порвалась резина на самих опорах РК.
Установка третьей опоры РК на автомобилях ВАЗ 21213/21214 позволяет уменьшить уровень вибрации раздатки, с этой опорой проще произвести центровку раздаточной коробки. Деталь можно приобрести в автомагазинах или изготовить ее самостоятельно. В комплекте готового изделия идут три длинных шпильки (для модели 2121), для установки третьей опоры на этой машине необходимо будет вывернуть короткие шпильки из корпуса раздатки и установить новые шпильки из комплекта. Ремонт производим следующим образом:
- демонтируем в салоне переднее сиденье пассажира;
- снимаем облицовку тоннеля пола;
- в салоне отодвигаем ковролин, закрывающий кузовной усилитель (спереди рычага ручного тормоза);
- снимаем раздаточную коробку (как вариант, ее можно просто вывесить, но со снятием монтаж третьей опоры делать удобнее);
- крепим на корпусе РК кронштейн новой опоры;
- устанавливаем раздаточную коробку на место, центруем ее в оптимальном положении, крепим боковые опоры;
- совмещаем третью опору с кузовом, просверливаем в днище два отверстия;
- с помощью шайб, болтов и гаек (из комплекта) крепим опору к днищу кузова.
Более эффективно устраняется вибрация за счет установки под раздатку подрамника. Такое приспособление также можно изготовить своими руками или купить готовое изделие в автомагазине.
Для того чтобы установить подрамник, следует снять раздаточную коробку. Производить такую работу удобнее на яме, ремонт выполняем следующим образом:
- оставляем машину на нейтральной передаче;
- отсоединяем от раздатки карданный вал, желательно пометить фланец кардана и РК, чтобы при установке установить карданный вал по меткам – таким образом, исключается появление лишних вибраций;
- демонтируем кронштейн крепления глушителя;
- снимаем траверс КПП;
- поддомкрачиваем раздатку, снимаем боковые крепления РК;
- места посадки подрамника к кузову обрабатываем мовилем;
- насаживаем подрамник на шпильки коробки передач;
- размечаем места крепления подрамника на лонжеронах, сверлим отверстия, наживляем болты на кузове;
- затягиваем все крепления, кроме самих опор раздатки;
- производим центровку РК;
- окончательно затягиваем опоры раздаточной коробки.
Следует отметить, что установка дополнительной опоры или подрамника на РК не всегда приводит к желаемому эффекту, в некоторых случаях вибрация только увеличивается.
Зачем включать блокировку?
Внедорожник – это автомобиль, который не боится трудностей. Шеви Нива – это полноприводный автомобиль. Наличие блокировки позволяет стать ему еще более мощным и надежным другом на бездорожье. Когда, вы включаете блокировку, то работают те колеса, которым работать легче.
При включении блокировки
, как правило, оба моста работают на 50%, то есть трудится одно колесо на переднем и одно на заднем мосту.
К примеру, вопрос как пользоваться раздаткой на Ниве Шевроле актуален, когда ваш автомобиль начал буксовать и при выключенной блокировке. В данном случае буксуют те колеса, которые как раз таки застряли и в итоге они зарываются еще больше. При включенной блокировке те колеса, которые не забуксовали, начинают работать и тем самым вытаскивают автомобиль из грязи или же ледового покрытия.
Как верно включить полный привод на Ниве Шевроле
Потому чтоНива Шевроле является априори вэдовым автомобилем, то под переводом на полный привод подразумевается включение блокировки межосевого (но не междуколесного) дифференциала раздаточной коробки. Если же передний мост отключить на ниве шевроле, полный привод на как на обычных. Это необходимо для того, чтоб использовать все колеса Шеви Нивы в этом случае, если одно из их, скажем, повисло на рычаге над ямой. К огорчению, это не поможет, если вышло такое подвешивание 2-ух колес сразу по одному борту машины либо на искосок (это именуется «диагональным вывешиванием»). Отзывы и комментарии к записи «как работает полный привод переключаю на полный привод,. Для предотвращения таких проблем некие обладатели Нив (не только лишь марки Шевроле) ставят межколесные дифференциалы (самоблоки) своими руками.
