Система отопления ваз-2107: устройство, причины неисправности

описание конструкции системы вентиляции и отопления салона автомобиля ваз 2107

Система вентиляции и отопления служит для создания комфортного микроклимата в салоне автомобиля ваз 2107. Вентиляция и отопление салона автомобиля ваз 2107 обеспечиваются воздухом, забираемым снаружи. Воздух в систему вентиляции и отопления поступает через решетчатые отверстия капота в коробку воздухопритока, расположенную в задней части моторного отсека и изолированную от него резиновым уплотнителем, примыкающим к капоту. В коробке воздухопритока дождевая вода отделяется от воздуха и стекает наружу, а воздух направляется в отопитель. Отверстие отопителя закрывается крышкой воздухопритока. Во время движения автомобиля ваз 2107 часть воздуха по воздуховоду от коробки воздухопритока отводится к центральным воздушным диффузорам на панели приборов.

Отопитель расположен в салоне автомобиля ваз 2107 и состоит из кожуха радиатора с крышкой воздухопритока, направляющего кожуха вентилятора и кожуха вентилятора с воздухораспределительной крышкой, соединенными вместе пружинными скобами. Отопитель на автомобиле ваз 2107 крепится четырьмя шпильками к усилителю перегородки моторного отсека.

Место соединения на автомобиле ваз 2107 отопителя с кузовом герметизировано резиновым уплотнителем.

При необходимости проходящий через отопитель воздух подогревается жидкостным радиатором, расположенным в кожухе. Подводящий и отводящий патрубки радиатора печки выведены в моторный отсек автомобиля ваз 2107 и подсоединены к системе охлаждения двигателя. Отверстие вывода патрубков в перегородке моторного отсека герметизировано резиновым уплотнителем, закрепленным двумя саморезами. В подводящий патрубок радиатора печки встроен кран отопителя, регулирующий поступление охлаждающей жидкости. Управление краном печки производится гибкой тягой от рычага блока управления системой вентиляции, расположенного в автомобиле ваз 2107 на панели приборов.

В отопителе под радиатором установлен электровентилятор. Электродвигатель вентилятора с крыльчаткой установлен на двух эластичных подушках в направляющем кожухе. В цепь питания электродвигателя встроен дополнительный резистор, обеспечивающий две скорости вращения вентилятора отопителя.

Включение вентилятора производится от трехпозиционного переключателя на панели приборов.

От кожуха вентилятора отопителя отходят воздуховоды, направляющие воздух как к дефлекторам для обдува боковых стекол, так и к верхнему воздуховоду обдува ветрового стекла.

Управление воздушными потоками отопителя осуществляется закрытием и открытием крышек и воздушных заслонок отопителя. Крышка воздухопритока, заслонки воздуховода обогрева ветрового стекла и боковых воздуховодов управляются гибкими тягами от рычагов рукояток на блоке управления системы вентиляции. Воздухораспределительная крышка кожуха вентилятора управляется рычагом, расположенным на ней.

Основные неисправности системы вентиляции и отопления автомобиля ваз 2107:

— течь крана, радиатора отопителя и патрубков, и их соединений;

— неисправность переключателя режимов работы вентилятора отопителя, повреждение проводов и окисление их соединений;

— выход из строя электровентилятора отопителя.

детали системы вентиляции и отопления автомобиля ваз 2107

1 — левый воздуховод обогрева бокового стекла; 2 — воздуховод обогрева ветрового стекла; 3 — кожух радиатора отопителя; 4 — крышка воздухопритока;

5 — радиатор отопителя; 6 — кран отопителя; 7 — отводящий патрубок радиатора; 8 — подводящий патрубок радиатора; 9 — правый воздуховод обогрева бокового стекла;

10 — дефлектор; 11 — заслонка воздуховода; 12 — воздухораспределительная крышка; 13 — направляющий кожух вентилятора; 14 —вентилятор отопителя;

15 — рычаг воздухораспределительной крышки; 16 — кожух вентилятора отопителя; 17 — тяги управления; 18 — кронштейн рычагов управления; 19 — центральный воздуховод

Схема и устройство отопительной системы в ВАЗ-2107

Устройство отопительного узла на «семерках» с карбюраторным двигателем или инжектором идентичное:

1. Воздуходув. Магистраль направлена на обдув лобового стекла.
2. Крышка притока воздушного потока.
3. Радиаторный узел.
4. Защитный кожух радиаторного устройства.
5. Тяга краника отопительного узла.
6. Отводная магистраль радиаторного устройства.
7. Подводной патрубок радиаторного узла.
8. Кран радиатора. Используется для слива хладагента.
9. Воздуходув. Предназначен для обдува воздушным потоком стекла правого окна.
10. Сопло для подачи воздушного потока на боковое стекло.
11. Заслонка воздуховода, предназначенного для обдува правого стекла.
12. Добавочное резисторное устройство.
13. Крышка, расположенная на распределительном устройстве воздушного потока.
14. Заслонка воздуходува, предназначенного для обогрева лобового стекла.
15. Электрический моторчик вентилятора отопительной системы.
16. Крыльчатка вентилирующего устройства.
17. Воздуходув внутренней системы вентиляции.
18. Ручка управления воздушным потоком крышки.
19. Внешняя ручка управления заслонками воздуходувов для направления потока на лобовое стекло.
20. Кронштейн для фиксации ручек управления воздушным потоком.
21. Рычаг для управления заслонками воздуходувов системы обогрева стекол.
22. Ручка управления крышкой воздухопотока.
23. Рычаг управления краником радиаторного устройства.
24. Тяга крышки притока воздушного потока.
25. Тяга заслонки, предназначенной для управления обогревом лобового стекла.
26. Левый воздуходув для прогрева бокового стекла.
27. Сопла вентиляции, расположенные в центре консоли.
28. Лопатка сопла.
29. Непосредственно сопло отопительной системы.
30. Ручка сопла.
31. Зубчатый шкив приводного устройства заслонки.
32. Уплотнитель магистрали притока воздушного потока, расположенный сзади.
33. Патрубок воздухопритока.
34. Передний уплотнительный элемент патрубка притока воздуха.
35. Клапан магистрали притока воздуха.
36. Защелка этого шланга.
37. Заслонка, оснащенная зубчатым сектором.

Схема отопительного узла ВАЗ 2107

Для управления системой обогрева используется три рычага:

1. Верхний предназначен для подачи хладагента в радиаторный узел. Этот ползунок подключен к кранику посредством тросика. Он монтируется на входной магистрали. При крайнем левом положении устройство не работает и отопительный узел не греет. Если его перевести в правое состояние, то он откроется и хладагент попадет в радиаторное устройство.
2. В среднем положении возможно управление заслонками притока воздухопотока. Если ползунок перемещается в левое состояние, производится перекрытие подачи воздуха с улицы. Он будет циркулировать только в салоне автомобиля. При перемещении в крайнее правое положение воздух поступает с улицы внутрь автомобиля.
3. В нижнем состоянии выполняется управление заслонкой, которая предназначена для распределения воздушного потока по воздуходувам. В крайнем левом положении поток поступает на боковые дефлекторы и в центр, а в правом — на ветровое стекло.

Каждый из перечисленных рычагов можно установить в любое состояние, это позволит добиться оптимального функционирования отопительного узла.

как собрать печку ваз 2107 Автосайт

По большому счету отопительная система в классике весьма не плохая. Неплохо, а вернее совсем неплохо греет, правда имеется одно но, которое все же стоит учитывать всем владельцам. Как обычно когда наш инженер взялся за разработку, значит нужно ждать беды

По большому счету отопительная система в классике весьма не плохая

А дело здесь в том, что так называемый левый патрубок печки, который по всем законам рациональности и логики должен направлять потоки теплого воздуха на водительское стекло, удивительным образом туда не дует. В этом и заключается отличительная черта данной конструкции. А в зимнее время этот небольшой недостаток превращается в настоящую катастрофу.

Все время вытирать стекла тряпочкой или что еще хуже вынуждено открывать окна, что на фоне наших лютых морозов не самая лучшая перспектива. О решении этой небольшой проблемы мы и расскажем в нашей сегодняшней статье переделка печки ВАЗ 2107. Замысел переделки левого патрубка. Если вы желаете чтобы что-то функционировало, так как нужно, сделай это сам. Не хотят воздушные потоки выдуваться в правильном направлении? Не беда заставим.

Осуществим мы это при помощи обычного вентилятора. Вначале необходимо демонтировать дефлектор с патрубка. Сделать это будет совсем несложно. Аккуратненько поддеваем дефлектор с одной стороны при помощи отвертки и слегка выталкиваем вперед.

Такую же операцию проводим и с другой стороны, и тогда он оказывается в наших руках. Корпус же самого дефлектора крепится в торпеде на небольших усиках сверху, поэтому можно смело просунуть в него руку и без каких-либо усилий вытаскиваем из торпеды. Затем нам нужен будет 50-миллиметровый компьютерный вентилятор, не стоит пугаться того, что он слегка больше дефлектора ВАЗ 2107, под посадочную площадку левого патрубка он подойдет отлично.

Прицеливаемся им где-то по центру корпуса нашего дефлектора и при помощи карандаша делаем небольшие метки его размеров. Далее при переделке печки нам нужен будет канцелярский нож, и потихоньку делаем надрезы прямо в пластике

Пластик отломанный выкидывать не нужно, поскольку в хозяйстве он еще нам пригодится. Пробуем установить вентилятор в проем. Следует отслеживать за тем, чтобы он устанавливался весьма плотно, в противном случае получится шалтай-болтай. Ставим на место внутренние элементы дефлектора с лопастями и сразу же замечаем, что они будут мешать вентилятору при повороте, а вернее он им не даст повернуться на предельный угол.

Отмечаем часть, которую необходимо срезать, чтобы ничего нам не мешало. Демонтируем лопасти и все ненужное срезаем как от лопастей, так и от держателя. Главное здесь быть предельно аккуратными, поскольку лопасти достаточно хрупкие и нам совсем не нужно их повредить.

Всю данную конструкцию обратно собираем и устанавливаем вентилятор. Затем проверяем, хорошо ли крутятся лопасти. А теперь что касается вентилятора в печке. У нас их было две штуки.

Один вентилятор от устройства системы охлаждения жесткого диска на 0,18А, а один от кулера со старенького Pentium III на 0,25А. Кстати второй дует чуть посильнее, а первый больше подойдет для нашей задачи. Сначала пробуем первый, затем второй. Теперь в нашу задачу входит сделать так, чтобы вентилятор втягивал воздух из печки ВАЗ 2107 а не, наоборот, через дефлектор.

Для этого нам понадобится сделать его максимально герметичным. Просто берутся оставшиеся куски пластмассы и герметиком заклеиваются ими все лишние задние отверстия. Переходим к самому интересному в нашем тюнинге печки ВАЗ 2107. Идем в автомобиль

Что касается подключения электрики, то здесь все просто. Лучше подключать кулер к проводке отопителя ВАЗ 2107. А если некуда вмонтировать отдельную кнопочку для кулера, то возможно прикрепить его на один провод вместе с вентилятором печки.

Отметим, что диоды в схеме очень важны, иначе у отопителя будет один скоростной режим вместо двух

Полезные советы → Секретные буквы в вашем автомобиле

Полезные советы → Как правильно выйти из заноса

Полезные советы → Правила зимнего вождения

Полезные советы → Как защитить свой автомобиль и имущество от воровства?

Полезные советы → Как правильно переехать «лежачего полицейского»

Устройство отопителя ВАЗ 2107

Устройство печки ВАЗ-2107 включает в себя такие составные элементы:

• корпус с установленными в нем заслонками;
• радиатор печки;
• вентилятор с электродвигателем;
• воздуховоды;
• механизм управления заслонками.

В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.

Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.

Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.

В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор  работает в двух режимах – с разной скоростью вращения.

Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног. Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.

Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.

Подготовка поверхности и авто к установке

Для успешной работы следует запастись:

Что бы подготовить поверхность необходимо:

— Предварительно автомобиль моют, а места крепления тщательно протирают растворителем.

— Следует уделить особое внимание очистке, если кузов полировали с применением мастик, в составе которых были воск/парафин. — Монтаж дефлекторов на клеевую основу рекомендуется проводить при отсутствии влажности и температуре не ниже +15°С

— Монтаж дефлекторов на клеевую основу рекомендуется проводить при отсутствии влажности и температуре не ниже +15°С.

Как безопасно удалить старый клей от дефлекторов

Процедура удаления клеевого слоя или остатков скотча требуется в случае замены отсекателей.

Предлагаем несколько способов очистки, опробованных на практике:

Все методы требуют внимательности и терпения, чтобы не повредить поверхность во время работы.

Как поменять печку ВАЗ 2107

Выяснив, что отопитель нуждается в ремонте, потребуется его полный или частичный демонтаж. Если проблема с моторчиком, то достаточно снять нижнюю часть узла. При неполадках с радиатором нужно предварительно слить ОЖ из системы охлаждения двигателя. Для проведения ремонтных работ понадобятся следующие инструменты:

• крестовая и плоская отвёртки;
• набор рожковых и торцевых ключей.

Для замены печки потребуется набор ключей и отвёрток

Демонтаж отопителя

После того как стечёт ОЖ и будет подготовлен необходимый инструмент, можно приступать к разборке. Проводят её в следующем порядке:

1. Снимаем минусовую клемму с АКБ.
2. В подкапотном пространстве ослабляем два хомута, которые крепят шланги к трубкам отопителя. При стягивании шлангов вытечет небольшое количество тосола.
3. Откручиваем саморезы и снимаем резиновый уплотнитель.
4. Перемещаемся в салон, откручиваем крепление полки под бардачком и снимаем её.
5. Снимаем панель с часами и прикуривателем, отворачивая саморезы справа, слева и внизу.
6. Отсоединяем провода от прикуривателя и часов, после чего убираем панель в сторону.
7. Демонтируем внутреннюю полость бардачка, чтобы убрать в сторону правый воздуховод и обеспечить доступ к крану отопителя. Также демонтируется левый воздуховод (при полном снятии печки).
8. Ключом на 7 отворачиваем болт, которым крепится тросик управления краном.
9. Для частичной разборки печки потребуется демонтировать нижнюю часть корпуса. Для этого отвёрткой поддеваем металлические защёлки (2 справа и 2 слева).
10. После снятия защёлок нижнюю часть тянем на себя и получаем доступ к моторчику. Если требуются работы по ремонту или замене этого узла, проводим их.
11. Для демонтажа радиатора выводим его из корпуса наружу вместе с краном.
12. Чтобы полностью демонтировать печку, снимаем верхнюю часть корпуса, которая крепится четырьмя болтами под ключ на 10.
13. Откручиваем 2 болта крепления кронштейна управления отопителем и ослабляем винты, которые удерживают скобы крепления тяг.
14. Извлекаем оставшуюся часть печки.

Видео: замена радиатора печки на ВАЗ 2107

В большинстве случаев в полном демонтаже отопителя нет необходимости. Меняют, как правило, радиатор, кран или моторчик.

Установка новой печки

Сборка отопителя каких-либо сложностей не вызывает, поскольку все действия выполняются в последовательности, обратной разборке. Однако есть некоторые моменты, которые следует учитывать. При замене радиатора в обязательном порядке устанавливают новые резиновые уплотнители. Их предварительно промазывают силиконовым герметиком. Гайки следует зажимать, не прилагая особых усилий, чтобы не выдавить уплотнители, тем самым нарушив герметичность.

При установке нового радиатора рекомендуется заменить резиновые уплотнители

Когда теплообменник будет установлен на место, а печка полностью собрана, края подводящей и отводящей трубки смазывают герметиком. Если патрубки имеют нормальное состояние, т. е. резина не потрескалась, оставляют их, предварительно протерев внутреннюю полость чистой тряпкой. Затем надевают шланги и затягивают хомуты. После сборки остаётся залить охлаждающую жидкость и проверить герметичность соединений.

Если с печкой «семёрки» возникли неполадки, устранить их можно своими руками, что обусловлено простотой конструкции узла. Чтобы снять и заменить отопитель потребуется подготовить набор инструментов и следовать пошаговым инструкциям.

Что можно сделать для решения проблемы обдува своими руками

Если вы привыкли ремонтировать автомобиль собственными руками, самым лучшим решением будет выполнить несколько действий, которые точно не навредят машине. Можно проделать все описанные выше диагностические варианты работы. Это поможет определить причину неполадок. Следует помнить, что современный транспорт имеет нестандартные уникальные системы обдува, которые часто сложны в ремонте. Своими руками можно провести такие исследования:

• выяснить направление потока воздуха, чтобы понять смысл выполнения некоторых работ на сервисе или самостоятельной разборки автомобиля в конкретной месте с целью ремонта;
• провести исследование работы климатического блока и настроек вашего оборудования, его реакции на изменение настроек в процессе работы, а также полной изоляции потока воздуха;
• проверить чистоту воздуховодов различными методами, которые можно найти на форумах и специальных сайтах, убедиться в том, что система целостная и нормально работает;
• провести диагностику печки, вентилятора обдува и других деталей, до которых вы можете добраться, учитывая ваш опыт в ремонте и обслуживании автомобиля и устранении неполадок;
• поменять детали системы, которые можно легко заменить, не затрачивая большой бюджет, так вы сможете устранить неполадки, не обращаясь в дорогой сервисный центр.

Стоимость работ на сервисной станции может быть довольно высокой. Так что лучше провести некоторые проверки самостоятельно. Но идти слишком далеко в процессе ремонта своими руками не следует. Лучше отдать предпочтение профессиональным ремонтным работам

В таком случае важно все правильно и аккуратно разобрать и выполнить качественный ремонт без шансов на возвращение неполадки в ближайшем будущем

Как демонтировать центральные дефлекторы и установить новые

Снятие дефлекторов может потребоваться в одном из следующих случаев:

• они засорились, и требуется их прочистка;
• необходима более глубокая прочистка системы со снятием воздуховодов;
• дефлекторы оказались вдавленными внутрь воздуховода;
• дефлекторы сломаны и требуется их замена.

В любом случае, какой бы ни была причина их демонтажа, выполнить его довольно просто и не требует большого количества свободного времени либо специального инструмента. Весь процесс снятия и обратной установки происходит всего в несколько этапов, первый из которых — снятие щитка приборной панели.

Для того, чтобы это сделать, необходимо:

• отсоединить аккумулятор;
• снять приемник/магнитолу, отсоединить от нее жгут кабелей;
• снять экраны центральной консоли;
• демонтировать прикуриватель, отсоединив жгут подходящих проводов;
• вынуть лампочку подсветки пепельницы и отсоединить подходящие к ней провода;
• вынуть все выступающие кнопки и ручки регулировок (для этого необходимо аккуратно поддеть их отверткой);
• открутить крестообразной отверткой саморезы, удерживающие щиток панели приборов (по одному слева и справа);
• выкрутить два самореза, расположенных над приборной панелью и два самореза, находящихся под ней;
• поддеть и вынуть заглушку обогрева заднего стекла;
• выкрутить крестообразной отверткой саморез, расположенный под этой заглушкой;
• отвести панель назад и вправо;
• выполнить отсоединение всех колодок со жгутами проводов от выключателей и бортового компьютера.

После того, как панель полностью отсоединена, можно демонтировать и сами дефлекторы. Для этого нужно выкрутить три самореза, отвечающих за крепление центральных дефлекторов. Один из них располагается под их корпусом, другие два — по его бокам. После этого остается только снять дефлектор, прочистить его (если это необходимо), и установить обратно.

Сборка передней панели и ее монтаж выполняются также по вышеописанной схеме, но в обратной последовательности.

Перед тем, как установить дефлекторы на свое место, весьма полезным будет обклеить их периметр звукопоглощающим материалом, таким как моделин.

Распространенные проблемы и способы их устранения

Несмотря на простоту конструкции, система отопления ВАЗ-2107 выходит из строя достаточно часто. Наиболее уязвимыми ее местами являются:

• кран отопителя;
• вентилятор (электродвигатель);
• радиатор «печки».

Кран отопителя «семерки», как и у всех классических ВАЗов, ломается чаще всего. Самая популярная его неисправность – течь, вызванная разгерметизацией корпуса. Решается подобная проблема путем замены запчасти. Ремонт крана в большинстве случаев невозможен.

Еще одной распространенной поломкой является обрыв троса привода. Чтобы его заменить, придется демонтировать кран, ведь добраться до его крепления со стороны запирающего устройства без снятия невозможно. Следует также следить за натяжением троса. Если допустить его провисание, заслонка крана не будет открываться полностью.

Что касается вентилятора, то и его назвать надежным никак нельзя. Обычно он выходит из строя с наступлением холодов. Причиной неисправности электродвигателя в лучшем случае становятся износившиеся подшипники или щетки, в худшем – обрыв или замыкание обмоток. Исправить ситуацию может ремонт электродвигателя или его замена.

У радиатора отопителя также две «болезни»: течь и засорение. Первая неисправность может быть вызвана либо механическим повреждением, либо же химическими процессами. Сегодня радиаторы изготавливают из алюминиевого сплава, который не отличается особой устойчивостью к техническим жидкостям. И если старые медные радиаторы еще можно было запаять, то современные можно только заменить.

Засорение теплообменника также происходит в результате химических процессов. Накипь постепенно оседает на стенках трубок устройства и со временем ограничивает нормальную циркуляцию охлаждающей жидкости. Это приводит к тому, что нагнетаемый в салон воздух не прогревается до нужной температуры. Избавиться от подобной проблемы можно путем промывания радиатора специальными жидкостями, в крайнем случае – заменой устройства.

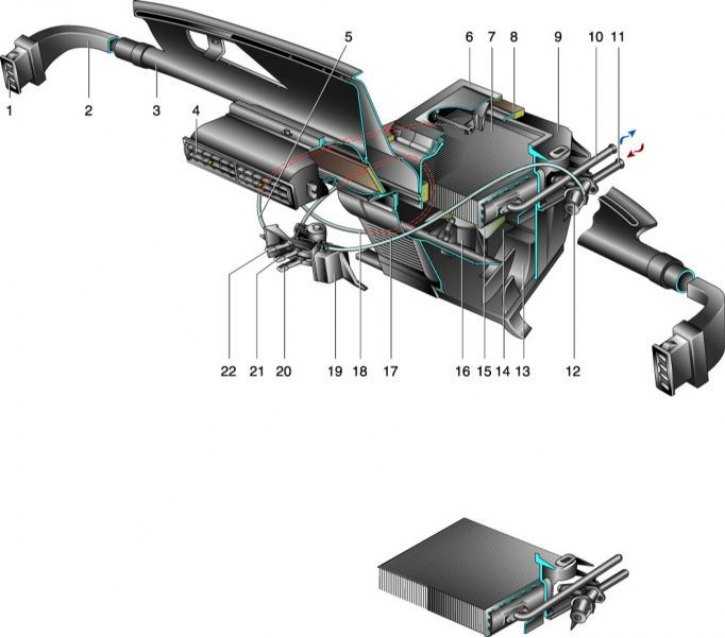

Система отопления и вентиляции

1 – воздухопровод обогрева ветрового стекла; 2 – крышка воздухопритока; 3 – радиатор; 4 – кожух радиатора; 5 – тяга крана отопителя; 6 – отводная труба; 7 – подводная труба; 8 – кран отопителя; 9 – правый воздухопровод обогрева бокового стекла; 10 – сопло обогрева бокового стекла; 11 – заслонка правого воздухопровода; 12 – добавочный резистор; 13 – воздухораспределительная крышка; 14 – заслонка воздухопровода обогрева ветрового стекла; 15 – электродвигатель вентилятора; 16 – крыльчатка вентилятора; 17 – воздухопровод внутренней вентиляции; 18 – рычаг воздухораспределительной крышки; 19 – наружный рычаг заслонки воздухопровода обогрева ветрового стекла;

20 – кронштейн рычагов управления; 21 – рукоятка управления заслонками воздухопроводов обогрева стекол; 22 – рукоятка управления крышкой воздухопритока; 23 – рукоятка управления краном отопителя; 24 – тяга крышки воздухопритока; 25 – тяга заслонки обогрева ветрового стекла; 26 – левый воздухопровод обогрева бокового стекла; 27 – центральные сопла вентиляции салона кузова; 28 – лопатка сопла; 29 – сопло; 30 – рычаг сопла; 31 – зубчатое колесо привода заслонки сопла; 32 – задний уплотнитель трубы воздухопритока; 33 – труба воздухопритока; 34 – передний уплотнитель трубы воздухопритока; 35 – клапан трубы воздухопритока; 36 – защелка трубы воздухопритока; 37 – заслонка с зубчатым сектором.

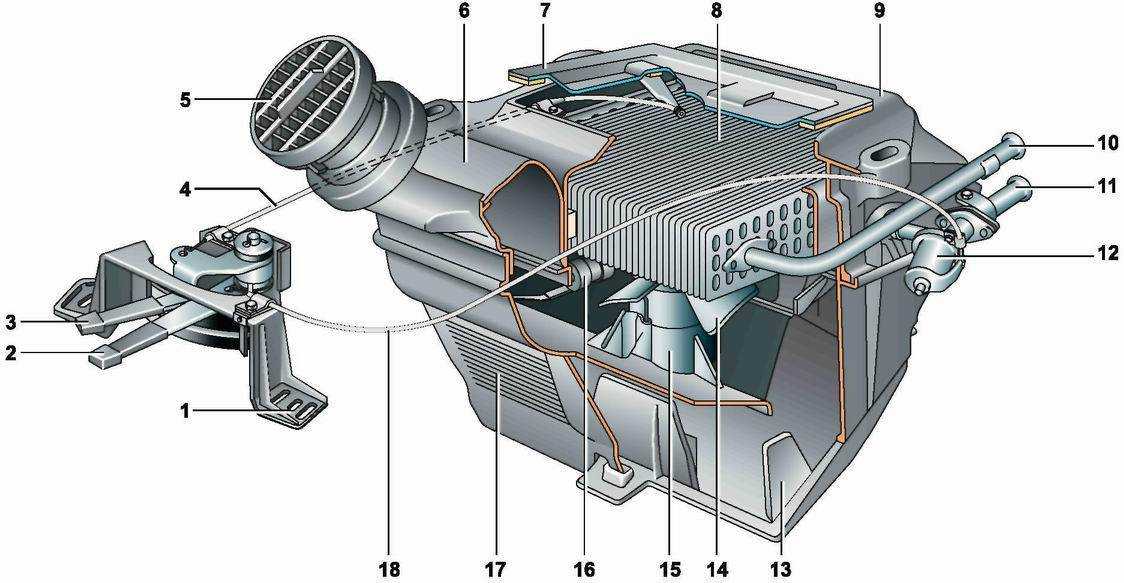

Схема работы отопителя

1 – воздухораспределительная крышка; 2 – электродвигатель вентилятора; 3 – крыльчатка; 4 – кран отопителя; 5 – подводная труба; 6 – отводная труба; 7 – кожух радиатора; 8 – крышка люка воздухопритока; 9 – капот;

10 – воздухопровод обогрева ветрового стекла; 11 – труба воздухопритока; 12 – корпус центральных сопел вентиляции салона кузова; 13 – кронштейн рычагов управления; 14 – рукоятки управления; 15 – радиатор; 16 – заслонка воздухопровода обогрева ветрового стекла; 17 – воздухопровод внутренней вентиляции; 18 – рычаг воздухораспределительной крышки

Как доработать и модернизировать печку своими руками?

Улучшать работу отопительной системы на «семерке» можно следующими способами:

• переделать боковую вентиляцию окон;
• сделать модернизацию заслонки;
• произвести доработку системы обдува ног, чтобы повысить ее эффективность;
• улучшить работу системы прогрева задней части салона;
• доработать термостат;
• улучшить функционирование пароотводящей магистрали;
• произвести монтаж дополнительного водяного насоса.

О вариантах модернизации системы отопления в автомобилях ВАЗ 2107 рассказал пользователь Егор Panther.

Улучшение боковой вентиляции

Дорабатывать систему боковой вентиляции надо после покупки дополнительного вентилятора. Устройство монтируется в левую магистраль, что позволит принудительно подать воздушный поток на дефлектор.

Процедура тюнинга выглядит так:

На первом этапе производится демонтаж дефлекторного устройства с магистрали. Для выполнения этой задачи надо воспользоваться отверткой. Дефлектор в салоне поддевается и извлекается, его надо потянуть вперед. Аналогичные действия выполняются с другой стороны печки.
Демонтаж устройства выполняется аккуратно, чтобы не оставить следы повреждения на центральной консоли.
Если дефлектор извлечен, надо выполнить снятие держательного устройства из торпедо. Этот элемент монтируется в центральной консоли с использованием специальных усиков. Суть данной модернизации заключается в том, что для принудительной подачи воздушного потока в систему отопления монтируется классический компьютерный вентилятор.
Для монтажа вентилирующего устройства элемент сначала надо примерять к корпусу дефлектора. После прикладывания к пластику маркером или карандашом надо нанести разметку. Используя канцелярский ножик, выполняется разрез пластмассы на дефлекторе.
Если размеры отмечены точно, то вентилирующее устройство будет плотно установлено в корпус

Это важно, поскольку такой монтаж позволит предотвратить болтание детали при езде.
После завершения установки вентилятора надо удостовериться в том, что его лопасти нормально вращаются и им ничего не мешает. Если возникли проблемы, выполняется подгонка устройства

При необходимости лопасти можно немного подрезать.
Для обеспечения подачи эффективного воздушного потока и отсутствия обратной тяги вся конструкция должна быть герметичной. Поэтому, используя герметик или остатки пластика, который появился после разреза дефлектора, щели закупориваются.
Если все действия будут выполнены, вентилирующее устройство устанавливается в площадке магистрали, после чего монтируется на корпус дефлекторного элемента.
После выполнения всех монтажных этапов надо работать с электрической составляющей. Рекомендуется подключить электроцепь вентилятора к проводнику, где ток появляется при активации зажигания. Этот вариант более удобный. Допускается подключение устройства к кабелю управления отопительным узлом.

Модернизация заслонки

Доработка печки ВАЗ 2107, заключающаяся в модернизации нижней заслонки системы, является самым простым в реализации вариантом. Если все действия будут выполнены правильно, то устройство не будет произвольно открываться либо закрываться, когда машина едет по кочкам. Это обеспечит эффективный и одинаковый обдув обоих стекол.

Процедура модернизации осуществляется так:

1. Надо визуально оценить корпус отопительного узла. В его углу штатно располагается отверстие необходимого диаметра для выполнения работ. Если его нет, то оно просверливается. Для этого используется сверло диаметром 6 мм.
2. В сделанное отверстие изнутри устанавливается болт. Сама заслонка закрывается.
3. После этого с помощью того же сверла выполняется просверливание отверстия непосредственно в ручке устройства. Сверлить надо так, чтобы дырка располагалась на уровне болта, установленного ранее. При этом длина винта должна быть такой, чтобы приподнимая заслонку, элемент мог свободно зайти в сделанное отверстие.
4. Если все сделано правильно, то болт затягивается гайкой. Рекомендуется использовать деталь черного цвета, тогда его сложно будет увидеть.
