Замена передних тормозных колодок уаз патриот

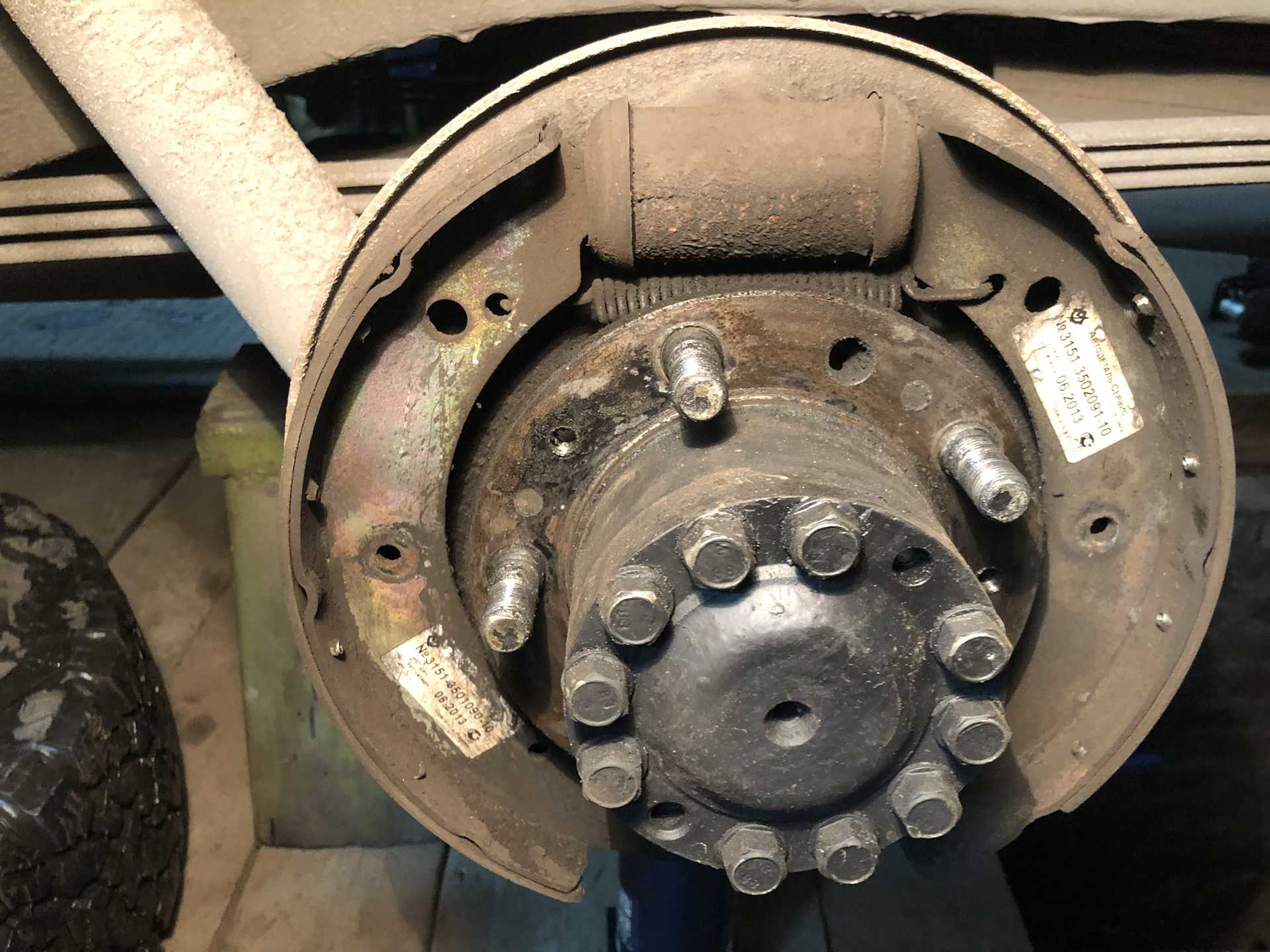

Пошаговая замена задних колодок на УАЗ Патриот

Выполнить замену барабанных задних тормозных колодок поможет нижеприведенная инструкция.

• Поддомкратить заднюю часть Патриота.
• Снять колесо.

Вынуть две прижимные пружины.

• Открутить два нижних болта, которые удерживают колодки.
• Поддеть расходники отверткой и изъять их с посадочного места. В случае тормозного механизма нового образца для снятия колодок требуется предварительно отсоединить стояночный тормоз. Для этого следует послабить натяжение троса с помощью регулировочных гаек.

Установить новые расходники.

Одеть пружину, которая стягивает колодки. Для этого рекомендуются использовать отвертку в качестве рычага, вставив ее в отверстие между частью моста и колодкой.

Нижние болты имеют эксцентрики, поэтому не только крепят колодки, но и меняют положение расходников. Регулировка осуществляется с тыльной стороны, перед тем как приступить к монтажу барабана.

• Одеть барабан.
• Установить колесо
• Проверить тормоза и при необходимости отрегулировать ручник.

Замена

Меняются задние колодки в следующих случаях:

• При толщине накладки меньше 1,5 миллиметров;
• Накладка имеет следы замасленности;
• У фрикционной части или у стального основания есть механические повреждения.

Перед началом работы из бачка нужно откачать тормозную жидкость, иначе она во время замены вытечет.

После этого можно переходит к работе:

1. Первым делом снимается заднее колесо;
2. Демонтируется тормозной барабан;
3. У рабочего цилиндра снимается резиновый колпачек;
4. С колодки снимается стяжная пружина, для этого изделие разводится по сторонам;
5. Одной рукой следует нажать на верхнюю чашу, а второй нужно у прижимной пружины поддерживать стержень, после чего ее необходимо провернуть на 90 градусов;
6. Извлекается нижняя и верхняя чашки;
7. Демонтируется стержень пружины, после чего откручивается гайка которая крепит опорный палец;
8. Снимается палец и извлекается износившееся изделие.

Таким же образом замена происходит и на втором колесе. После этого все детали проверяются на износ, и в случае необходимости меняются. Прежде чем производить установку новой детали, тормозной щит желательно обработать специальной тугоплавкой смазкой. После смазки от фиксатора освобождаются поршни и на УАЗ Патриот устанавливаются новые колодки.

Передние тормозные колодки и их замена на УАЗ Патриот

Неисправность тормозной системы на транспортном средстве представляет собой большую угрозы жизни не только для водителя, но и для иных участников дорожного движения, а также пешеходов. Поэтому чтобы исключить неприятные последствия на своем автомобиле, необходимо периодически следить за тормозной системой и ее основными узлами.

Неисправность этой системы на автомобиле УАЗ Патриот вдвойне опасна, так как столкновение с такой махиной может повлечь за собой жертвы

Поэтому сегодня мы уделим внимание такому элементу системы внедорожника УАЗ Патриот, как передние колодки. Что они собой представляют, когда требуют замены и непосредственный процесс из смены

Назначение и устройство

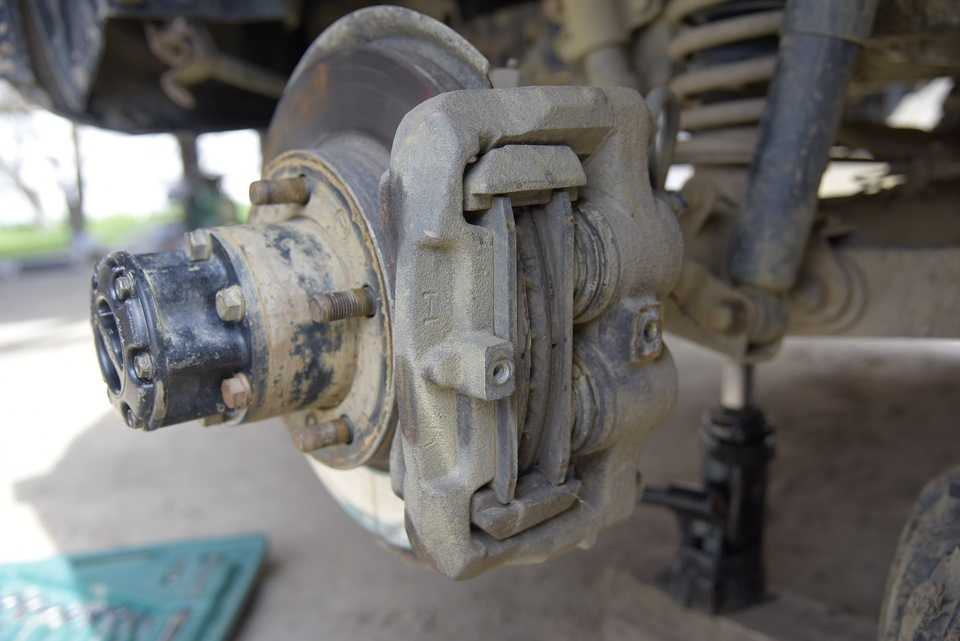

Передние тормозные колодки, как и задние, предназначены для непосредственного эффекта торможения колес. Представляют собой тормозные колодки толстую пластину, состоящей из стального основания и специальной накладки. Именно благодаря этим накладкам и осуществляется непосредственный эффект торможения. Накладки изготавливаются из фрикционных материалов, которые обладают низким коэффициентом трения. В частности, для производства колодок для автомобиля УАЗ Патриот используются смолы или каучук.

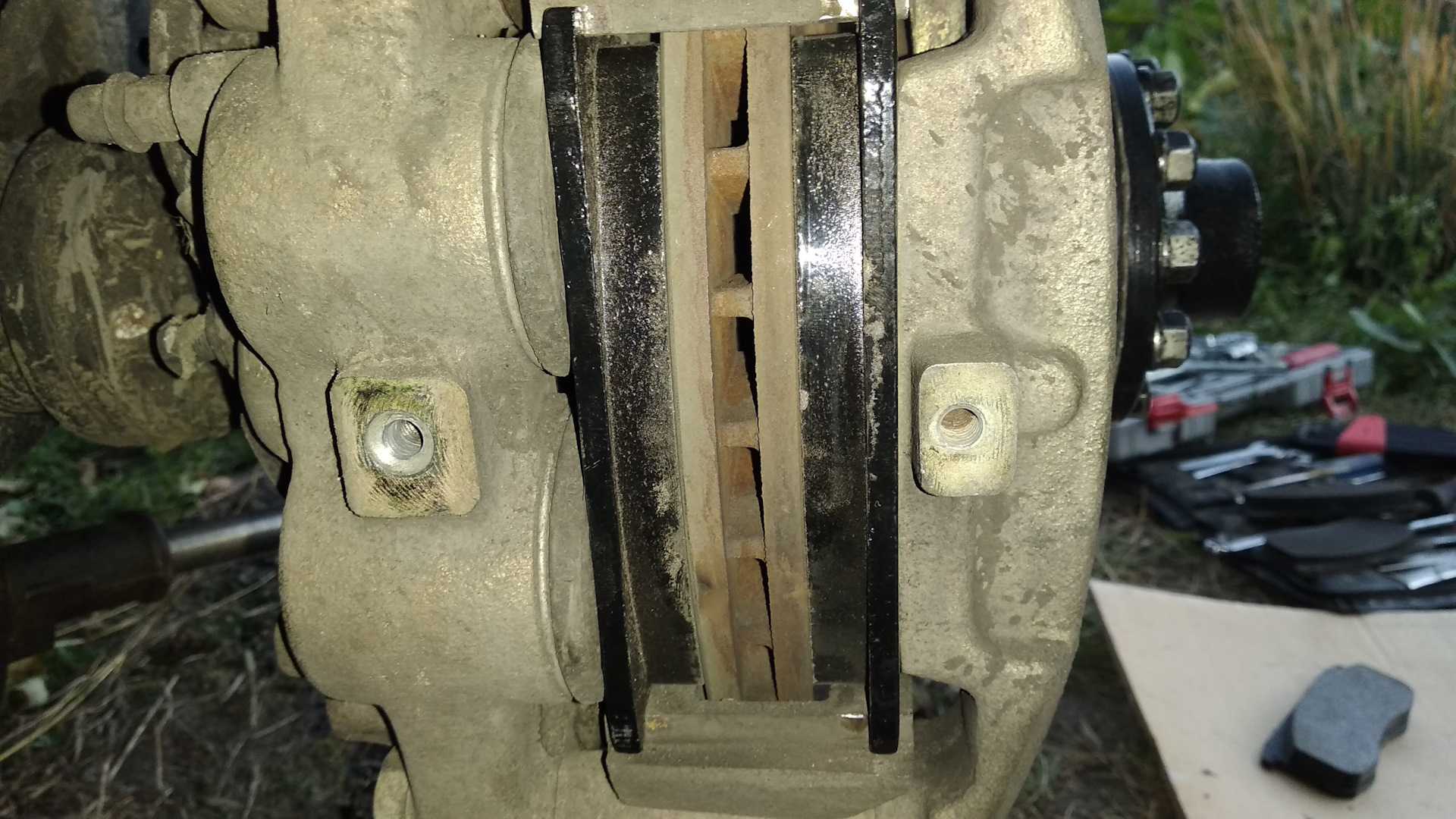

На фото ниже, для примера, представлена толщина старой и новой передней тормозной колодки на УАЗ Патриот. Как видно, фрикционная накладка новой, вдвое больше, чем стальное основание. Со временем стирается фрикционная часть, и колодка приходит в негодность. Как определить, что изделия требуют замены и, какой ресурс работы они имеют?

Старая и новая колодки

Когда необходима замена

Первым сигналом о том, что требуется замена передних тормозных элементов на внедорожнике УАЗ Патриот, является скрип при торможении. Как только водитель обнаруживает неприятный скрип, издающийся из-под передних колес при нажатии на педаль тормоза, значит, требуется плановая замена колодок. При истирании фрикционной части, начинается трение стального основания с диском, вследствие чего снижается эффективность торможения.

Периодичность смены можно отслеживать по пробегу автомобиля. Таким образом, если используются элементы отечественного производства на внедорожнике УАЗ Патриот, то срок их эксплуатации не превышает 10-15 тысяч км пробега, после чего производится замена. Для изделий зарубежного производства продолжительность эксплуатации составляет не менее 20-25 тысяч км пробега. Но и здесь также следует заметить, что эти цифры являются ориентировочными и большую роль в скорости их истирания играет характер вождения.

Процесс замены

Передние тормозные колодки обязательно необходимо заменять комплектом, в противном случае эффективность торможения будет снижена. Если толщина фрикционной накладки составляет менее 1,5 мм, то изделие следует поменять. Тормозной диск со временем также приходит в негодность, в частности, проверить это можно путем замера его толщины. При значении менее 20,4 мм, тормозной диск следует сменить.

https://youtube.com/watch?v=BRrNXFNAJIY

Замена передних изделий осуществляется в следующем порядке:

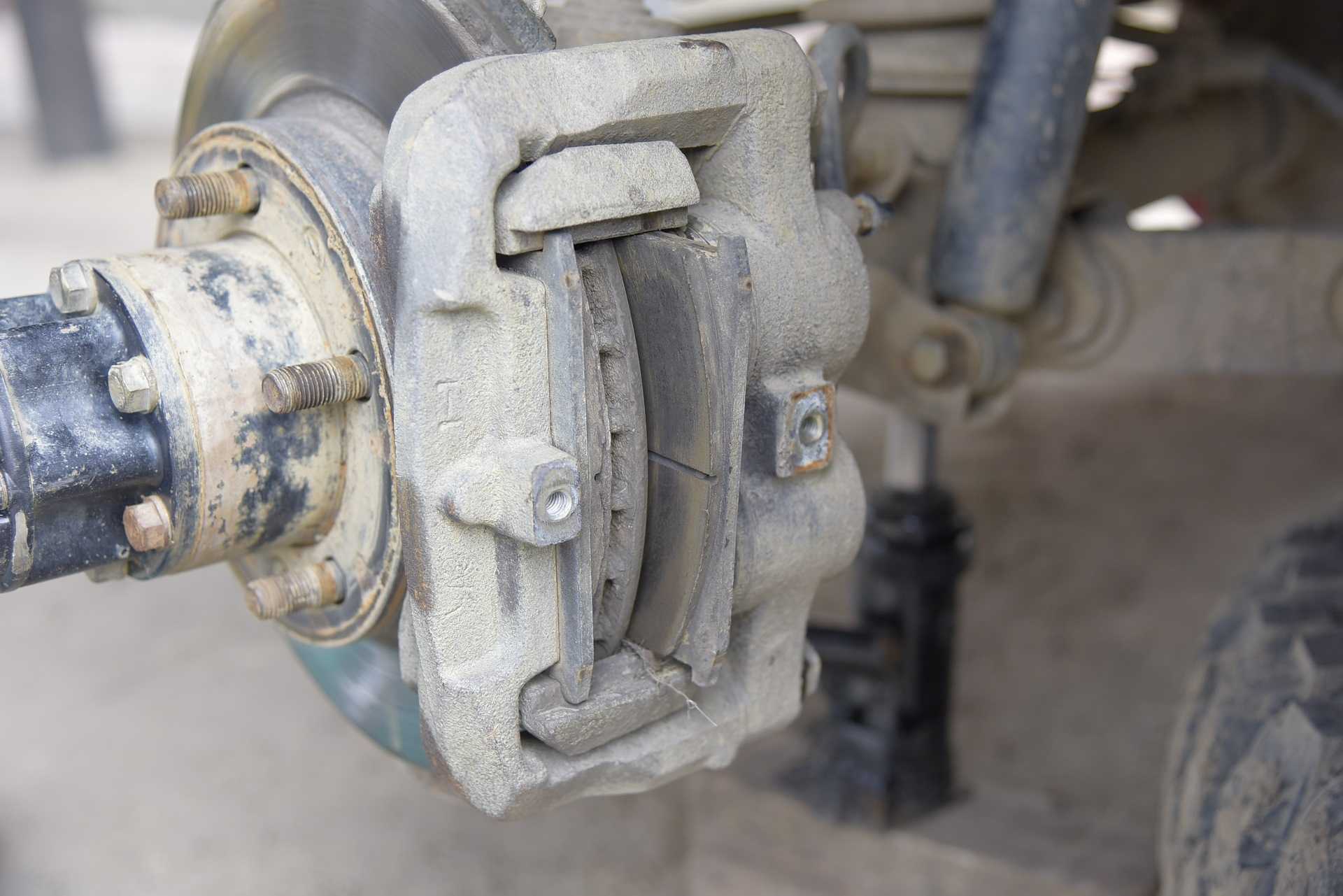

Используя домкрат, необходимо поднять переднюю часть автомобиля и снять колесо.

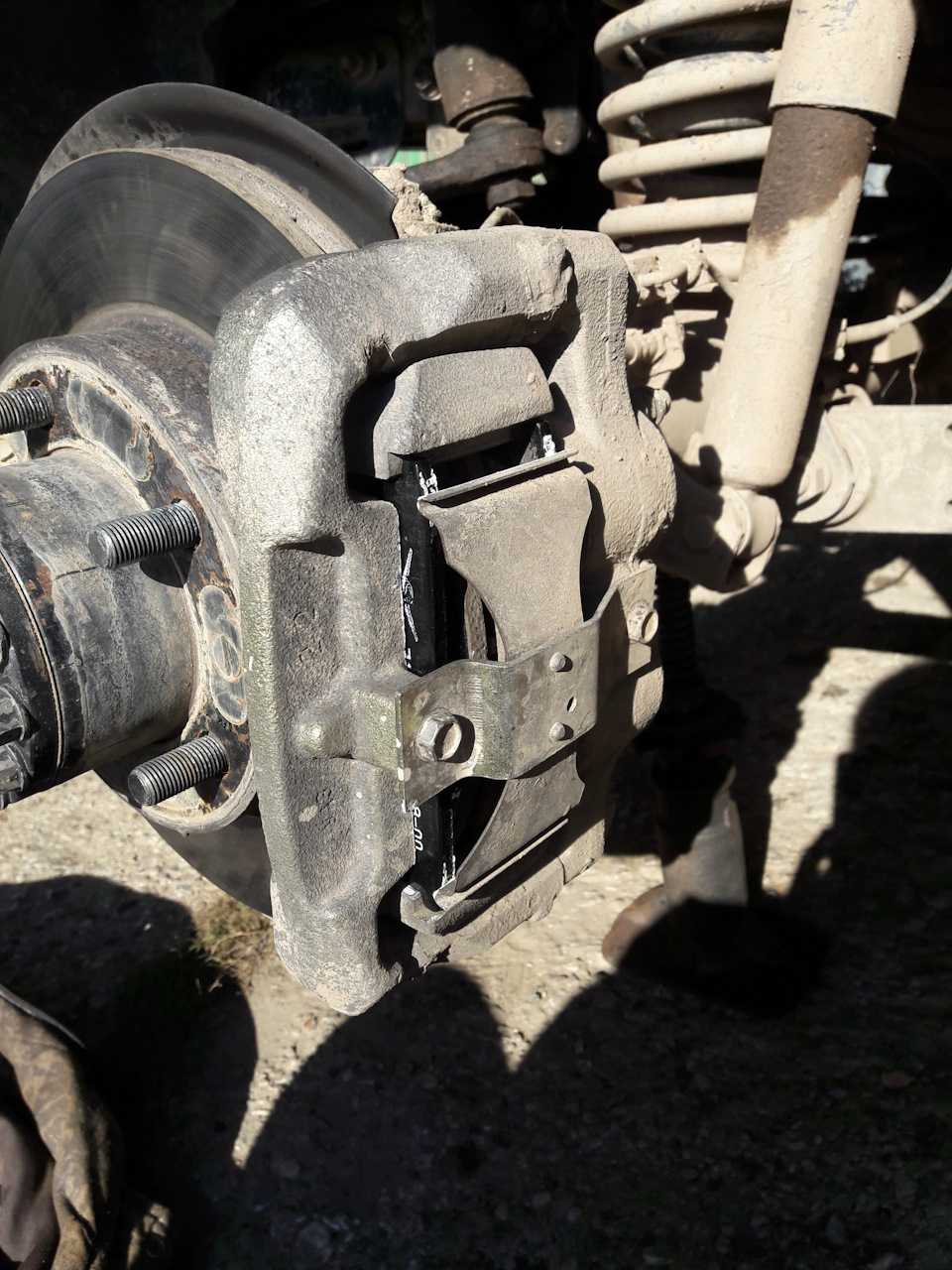

Теперь отвинчиваем 2 болта прижимной пружины, удерживающей изделия. Для этого потребуется воспользоваться гаечным ключом на 12.
С помощью монтировки необходимо разжать поршни, чтобы осуществить процесс извлечения элементов

Для равномерного отжима лучше воспользоваться двумя монтировками.
Теперь можно по очереди извлечь оба сменных элемента.
Чтобы не повредить пыльники, необходимо осторожно отвести цилиндры и следить за количеством жидкости в бачке. Чтобы избежать вытекания жидкости из бачка, нужно ее предварительно откачать шприцем.
Осуществляется установка новых тормозных колодок на посадочные места.
Привинчивается опорная пружина, с помощью которой фиксируются сменные элементы.

На этом замена передних тормозных элементов закончена и аналогичные действия необходимо проделать с другой стороны внедорожника. После процесса следует учитывать, что пока замененные устройства не притрутся к диску, эффективность торможения будет незначительной.

Подводя итог, отметим, что тормозные передние колодки являются важными элементами системы автомобиля. Так как при их неисправности лучше ограничиться от поездок на автомобиле до момента осуществления замены.

Описание автомобиля УАЗ Патриот

Машины стали оснащаться контроллером управления двигателем, установленным в герметичном кожухе в подкапотном пространстве. Завод продолжил использовать антиблокировочную систему в приводе тормозов, которая поставлялась компанией Bosch.

Оборудование устанавливалось за отдельную плату в модификации Comfort и Classic, в версии Limited блок ABS входил в список стандартного оснащения. Для повышения эффективности тормозов завод ввел новые вакуумный усилитель и главный тормозной цилиндр (детали поставлялись фирмой АТЕ).

Отзывы покупателей заставили разработчиков ввести в замок зажигания электронный иммобилайзер, чип находится в головке единого ключа. Улучшена эргономика рабочего места водителя, предусмотрена площадка для левой ноги, расположенная сбоку от педали сцепления.

Привод муфты сцепления модернизирован, что позволило снизить усилие выключения в 2 раза. Дополнительным плюсом доработанного Patriot стала улучшенная шумоизоляция, завод ввел специальные накладки для защиты кузова от вибраций от двигателя и агрегатов трансмиссии.

В салоне автомобиля установлены передние раздельные сиденья локального производства, позаимствованные у машины SsangYong Rexton. Помимо регулировки по расстоянию от педалей и высоте, предусмотрена корректировка поясничного подпора.

Задний диван оборудован раздельной спинкой с механизмом независимой регулировки каждой секции по углу установки. Внедорожник рассчитан на перевозку 5 пассажиров, в багажном отделении могут устанавливаться откидные поперечные сиденья для 4 человек.

Между передними креслами находится консоль с подлокотником и разделенными отсеками. Предусмотрено автоматическое управление внешним освещением, в комбинации приборов появился значок, указывающий на режим работы трансмиссии.

За счет улучшения условий смазки и введения новых материалов межсервисный интервал доведен до 10 тыс. км (на машинах ранних серий обслуживание производилось через каждые 4 тыс. км пути). Дополнительно введено рулевое управление с усилителем от компании Delphi Italia, которое вытеснило конструкцию от фирмы ZF.

В конце года на машинах появилась возможность установки системы кондиционирования воздуха, которая поставлялась компанией Delphi. Одновременно изменилась конфигурация моторного щита, рассчитанного на новую климатическую установку.

На двигателе располагался компрессор, теплообменник вынесен к радиатору системы охлаждения. В конструкции системы отопления сохранился механический кран, перед использованием кондиционера необходимо перекрывать подачу нагретого антифриза.

На машинах Патриот использовались штампованные и литые диски, идентичные по дизайну деталям от ранних Patriot. Но с конца 2007 г. 5-лучевые литые диски изменились, внешняя часть лучей стала плоской (на ранних версиях имелась ложбинка).

Мотор на машинах сборки 2007 г. соответствует нормативам Евро-2, расширительный бачок (позаимствован от ВАЗ-2101) находится на внутренней части правого крыла.

Замена барабана и колодок стояночного тормоза УАЗ Патриот

Заменяем колодки в следующих случаях:

– толщина фрикционных накладок меньше минимально допустимого значения (1,5–2 мм);

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– на накладках появились глубокие борозды и сколы.

Перед установкой новых тормозных колодок прошлифуйте накладки так, чтобы их диаметр был на 0,2–0,4 мм меньше диаметра тормозного барабана.

При правильном использовании стояночного тормоза тормозной барабан стояночного тормоза во время эксплуатации не изнашивается.

Необходимость его снятия возникает при замене тормозных колодок и очистке деталей стояночного тормоза.

Подготавливаем автомобиль для выполнения работы.

Устанавливаем автомобиль на подъемник или на смотровую канаву.

Подставляем колодки с обеих сторон передних колес и с задней стороны одного колеса.

Поднимаем заднюю часть автомобиля со свободной стороны, если автомобиль находится на смотровой яме.

Включаем нейтральную передачу КПП.

Зубилом делаем метку на фланце редуктора и карданного вала, а также на фланце ведомого вала раздаточной коробки и карданного вала (рис. 2).

Откручиваем двумя ключами на 14 и 17 гайки болтов крепления карданного вала к фланцу редуктора и подвязываем кардан к выхлопной трубе (это делается для того, чтобы свободно проворачивать барабан стояночного тормоза при откручивании болтов крепления).

Выворачиваем четыре болта крепления вилки карданной передачи к барабану стояночного тормоза, рисунок 3 и отводим кардан в сторону.

С помощью ударной отвертки выворачиваем два винта крепления барабана (рис. 4) и снимаем тормозной барабан.

Придерживая стержень прижимной пружины, нажимаем на чашку крепления прижимной пружины, снимаем чашку прижимной пружины и извлекаем стержень прижимной пружины (рис. 5).

Так же снимаем пружину, стержень и чашку с другой колодки.

Поддеваем отверткой колодку, отводим ее от щита стояночного тормоза и отсоединяем верхнюю и нижнюю стяжные пружины (рис. 6).

Снимаем правую и левую колодки стояночного тормоза.

Очищаем поверхность щита и барабан, осматриваем детали тормозного механизма.

Если колодки замаслены, то нужно заменить сальник ведомого вала раздаточной коробки (рис. 7)

Нельзя применять для очистки тормозов бензин, дизельное топливо или другие минеральные растворители.

Заменять нужно одновременно две колодки.

Устанавливаем детали в обратной последовательности.

После замены колодок и сборки нужно отрегулировать привод стояночного тормоза.

Артикул и стоимость хороших аналогов родных задних тормозных колодок для УАЗ Патриот

Оригинальны задние колодки не лучшим образом показывают себя в процессе эксплуатации. Они скрипят, пищат и вибрируют во время остановки машины. Поэтому опытные водители рекомендуют приобретать аналоги фирменных расходников, лучшие варианты из которых представлены ниже.

Таблица — Наилучшие аналоги 3151350109010

Производитель колодок	Артикул	Примерная цена, рубль
Автодеталь	3151350109010	400-500
Trialli	GF 233	950-1000
GAZ	24350110501	460-500

Таблица — Лучшие альтернативы 3151350209110

Производитель колодок	Артикул	Примерная цена, рубль
Lada	24350110501	460-500
Автодеталь	3151350209110	360-400
Trialli	GF 233	960-1000

Таблица — Хорошие альтернативы 3163350208889

Производитель колодок	Артикул	Примерная цена, рубль
Автодеталь	4693501090	300-350
GAZ	4693501090	300-350
АЛЬФА	3163-00-3502088/89	350-400

Тормозные колодки на УАЗ Патриот

На автомобиле УАЗ Патриот стоят передние дисковые и задние барабанные тормозные колодки.

В процессе эксплуатации их фрикционная накладка стирается, что является причиной необходимости установки нового расходника. Выполнить замену своими руками достаточно просто. При этом немаловажную роль играет качество приобретаемых колодок.

Артикульный номер и примерная цена на задние оригинальные колодки УАЗ Патриот

На автомобилях первых годов выпуска стояночный тормоз имел отдельный барабан с двумя колодками, артикул которых3160350701401, а цена от 800 до 1000 рублей. В 2014 году был провиден рестайлинг в результате которого с 2015 года ручник совмещен с основными задними тормозами. В 2017 году была проведена небольшая модернизация, которая существенно не затронула барабанный механизм.

В тормозных механизмах нового образца стоят расходники, артикул которых 3163350208889. Их цена около 450-600 рублей. Отличительной особенностью является наличие креплений рычага механизма стояночного тормоза.

Артикул и стоимость хороших аналогов родных задних тормозных колодок для УАЗ Патриот

Оригинальны задние колодки не лучшим образом показывают себя в процессе эксплуатации. Они скрипят, пищат и вибрируют во время остановки машины. Поэтому опытные водители рекомендуют приобретать аналоги фирменных расходников, лучшие варианты из которых представлены ниже.

Замена передних колодок на УАЗ Патриот

Пошаговая замена дисковых передних колодок на Патриот представлена в инструкции ниже.

Поддомкратить автомобиль, подставить подпорку и демонтировать колесо.

Открутить два болта, фиксирующие прижимную скобу.

Снять скобу.

Немного приоткрыть штуцер с тормозной жидкостью

При этом важно не допустить завоздушивания контура

Отверткой поочередно вдавить поршни в цилиндры. Вытекание тормозухи с штуцера является нормой. По завершению утапливания поршней требуется перекрыть отверстие, чтобы воздух не зашел в контур.

Изъять старые колодки.

Смазать тормозные поршни спецсредством. Для этого при помощи шприца внести смазку под пыльник.

Установить новые колодки.

Прикрутить на место прижимную пластину.

Установить колесо.

Проконтролировать работу тормозной системы.

Задние колодки на УАЗ Патриот 3163

Задний тормозной барабан на всех Патриотах 3163 одинаковый. Задние оригинальные барабанные тормозные колодки имеют особенность – передняя фрикционная накладка короче задней. Фрикционные накладки данных тормозных колодок можно менять отдельно. Для них предусмотрен свой артикул.

Колодки стояночного тормоза имеют такую же конструкцию, позволяющую менять накладку на тормозной колодке. Не разделяются на переднюю и заднюю.

Артикул	Длина/диаметр (для барабанных), мм	Ширина, мм	Толщина, мм	Цена, руб.
Передняя колодка Patriot 3163 заднего барабанного тормоза
3151350109010	270	50	–	400
Задняя колодка Patriot 3163 заднего барабанного тормоза
3151350209110	270	50	–	350
Колодки стояночного тормоза
3160350701401	200	35	–	–

Артикул оригинальной фрикционной накладки для передней колодки – 3160350210510 (короткая, 8 крепежных отверстий), для задней – 3160350210610 (длинная, 12 крепежных отверстий). Накладка для колодки ручника – 3160350702010. Для крепления к колодке используется специальная заклепка 4х9. Ее артикул – 31513501107.

Аналоги задних колодок УАЗ Патриот 3163

Заменители колодок для задних тормозов также пользуются популярностью, но в меньшей степени. Причина – более длительный срок службы, хотя выбор и невелик. Заменители, как правило, не имеют разделения на переднюю и заднюю колодки, ведь продаются исключительно в комплекте. А если говорить за колодки ручника, то альтернативы и вовсе нет.

Производитель	Артикул	Цена, руб.
Аналоги передних/задних колодок заднего барабанного тормоза
Trialli	GF 233	850
ADR	ADR-030321	700
ADR	ADR-030621	700

Какие же колодки лучше устанавливать на УАЗ Патриот 3163? Как показывает практика и отзывы многих владельцев Патриота, лучшими колодками для передних тормозов являются Finwhale. Они не издают посторонних звуков, изнашиваются равномерно, отзывчивы, и берегут тормозной диск. Что же касается задних, то тут выбора практически нет. Устанавливают обычно либо оригиналы, либо же ADR. Разницы в их характеристиках практически отсутствует.
