3ur-fe

Несколько слов о надежности

Двигатель 3UR-FE объемом 5,7 литров при соблюдении правил эксплуатации зарекомендовал себя надежным и выносливым агрегатом. Прямым доказательством служит его ресурс работы. По имеющимся данным он превышает 1,3 млн. км. пробега автомобиля.

Особым нюансом этого мотора является его любовь к «родному» маслу. И к его количеству. Конструктивно двигатель исполнен так, что масляный насос более всего удален от 8 цилиндра. В случае недостатка масла системе смазки наступает масляное голодание двигателя. В первую очередь ощущает это вкладыш шатуна шейки коленвала 8 цилиндра.

Результат масляного голодания. Вкладыш шатуна 8 цилиндра

Таким образом, приходим к окончательному выводу о том, что мотор 3UR-FE достаточно надежный агрегат, если своевременно проявлять о нем заботу.

Недостатки и слабые места

Если правильно эксплуатировать 3UR, то срок службы не разочарует. Как и все тойотовские движки он надёжен, но питает любовь только к оригинальному моторному маслу и не терпимо относится к его низкому уровню. Разберём все минусы по порядку:

• маслосъёмные кольца страдают от образования на их корпусе нагара;
• закоксовывание колец приводит к большому расходу масла;

  Комплект поршневых колец на мотор 3UR-FE

• при недостаточном количестве смазки в моторе проворачиваются вкладыши коленчатого вала;
• слабые места мотора это система электронного открытия дросселя и датчик картерных газов;
• водяная помпа иногда не проживает и ста тысяч пробега;

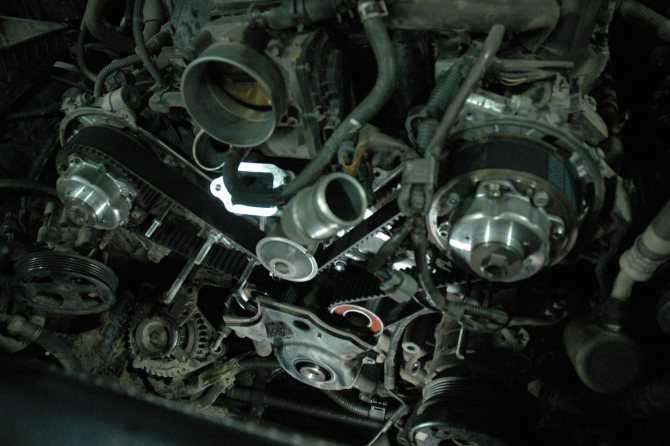

  Водяная помпа 3UR-FE

• не часто, но всё же случалось, что гидронатяжитель клинил, из-за этого может ослабнуть натяжение цепи ГРМ.

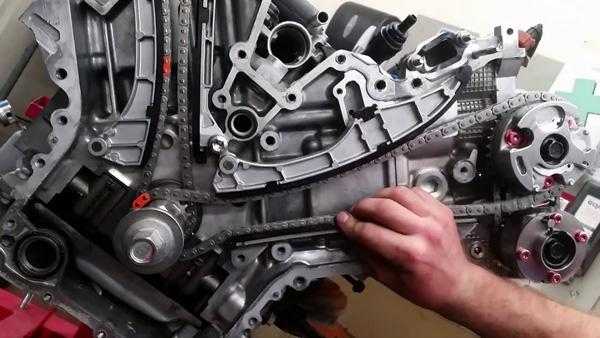

Цепи ГРМ 3UR-FE По сравнению с более ранними моторами Тойоты проблем прибавилось, но это плата за технологичность и мощность, в результате которых усложнилась конструкция.

Какое масло «любит» двигатель

Для многих автолюбителей вопрос выбора масла является не такой уж и простой задачей. Синтетика или минералка? Ответить на этот вопрос однозначно – задача не из легких. Все зависит от условий эксплуатации, в том числе и манеры вождения. Производитель рекомендует использовать синтетическое.

Конечно, это масло не из дешевых. Зато всегда будет уверенность в работоспособности двигателя. Практика показывает, что эксперименты с маслом не всегда заканчиваются удачей. По отзыву такого «экспериментатора» он вывел двигатель из строя заливая рекомендованное 5W-40, но не Toyota, а LIQUI MOLY. На больших оборотах двигателя по его наблюдению «… это масло вспенивается…».

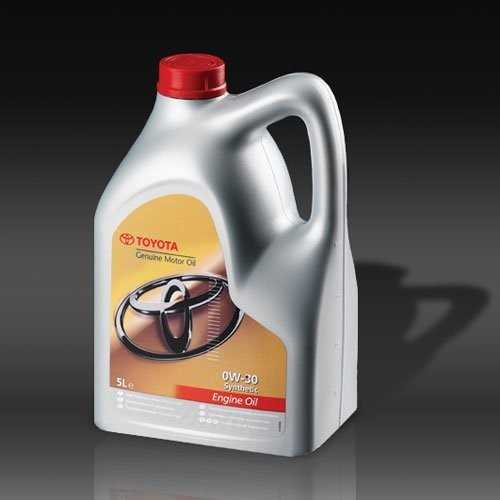

Оригинальное масло Toyota 0W-30

Надежность, слабые места, ремонтопригодность двигателя Toyota 1NR-FE

Блок цилиндров вылит из алюминия и не ремонтопригоден, так как расстояние между цилиндрами 7 мм. Но и при использовании масла вязкостью 0W20, рекомендованного заводом изготовителем, необходимость в его замене или ремонте возникнет не скоро. Так как системы смазки и охлаждения сконструированы на высшем технологическом уровне. Система смазки не позволяет перегреть или испытывать маслоголодание.

Клапан ЕГР забивается и ускоряет образование нагара на цилиндрах, что приводит к «масложору», который составляет примерно 500 мл на 1 000 км.
Возникают проблемы по течи помпы системы охлаждения и по стуку в муфтах VVTi при холодном запуске двигателя.
Еще один минус — короткий срок службы катушек зажигания.

Среди владельцев Тойоты мало пользуется популярностью двигатель 1NR-FE, так он не очень тяговый и ставится только на модели с ручной коробкой передач. Но те, кто приобрел автомобиль с данным движком остаются им довольны.

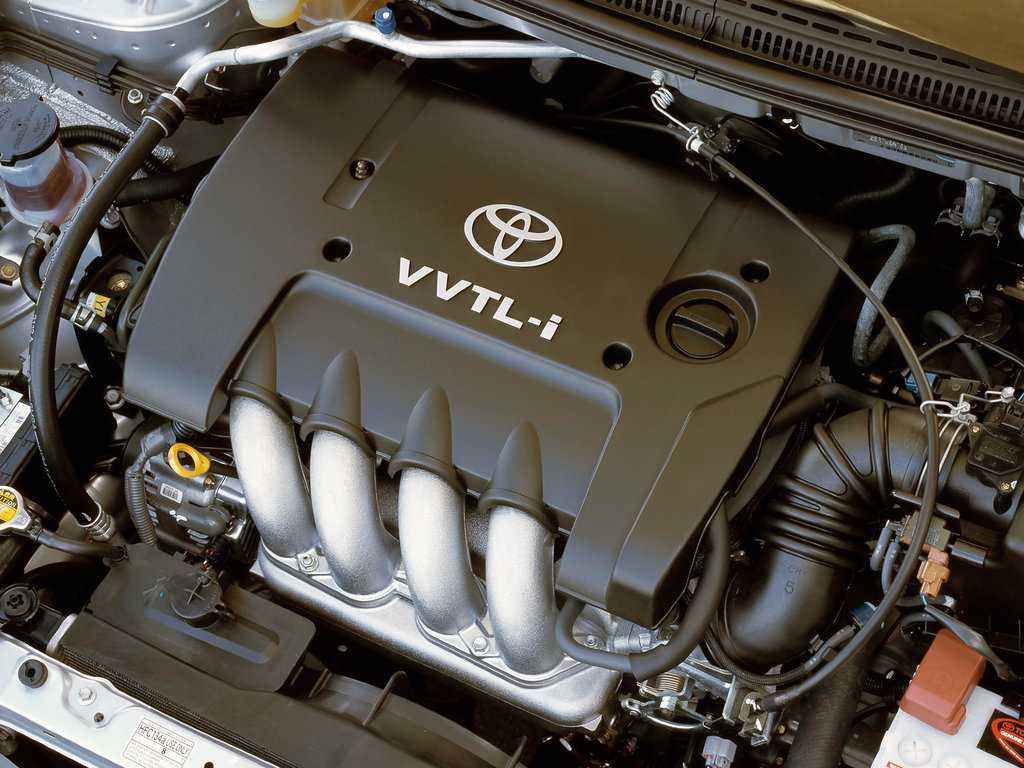

Характеристики двигателя Тойота 2.4 2AZ

В двигателях серии AZ используются облегченные поршни

Силовая установка 2AZ-FE/FSE/FXE объемом 2,4 л, точный объем мотора составляет — 2362 куб. см., с классом экологичности евро 5. Годы его выпуска отсчитываются с 2000 года по настоящее время.

Рядный четырехцилиндровый двигатель Тойота 2AZ-FE, имеющий по 4 клапана на один цилиндр, сконструирован для поперечного расположения в моторном отсеке. Блок цилиндров с открытой рубашкой охлаждения – алюминиевый (легкосплавный). Размер диаметра цилиндра составляет 88.5 мм. В нем используются тонкостенные гильзы – чугунные, с неровной наружной поверхностью, для обеспечения теплоотвода и надежной посадки в блок цилиндров. В двигателе применяются легкосплавные поршни с длиной хода в 96 мм. Общая масса мотора составляет 138 килограмм.

Картер — он же верхняя часть масленного поддона серии AZ

Степень сжатия зависит от модификации двигателя, и находится в диапазоне от 9.6 до 12.5. Заводская мощность двигателя, также зависит от модификации и может составлять — от 149 до 170 лошадиных сил. Еще одним зависящим от модели двигателя показателем является крутящий момент – от 187 до 224 Нм.

В двигателе Тойота 2AZ-FE используется инжекторная, с распределенным впрыском топлива, система питания. Марка используемого топлива – 95 бензин. Расход топлива зависит от модели автомобиля, на котором установлен двигатель 2AZ. Более подробно ниже.

Рабочая температура двигателя Тойота 2.4 2AZ-FE находится в районе 95 градусов Цельсия. Для ее поддержания используется система охлаждения, состоящая из помпы, радиатора, механического термостата, отопительной печки и расширительного бочка.

Конструкция головки блока серии AZ.

Еще один важный момент — сколько масла в двигателе? В модификации 2AZ-FE — 4.3 литра, а в 2AZ-FXE — 3.8 литра. Допускаемое потребление составляет до 1000 грамм масла на тысячу километров. Регламентируемая периодичность замены моторного масла устанавливается по прохождению 10000 км. При этом рекомендуется осуществлять замену масла через каждые 5000 км пробега. Используется моторное масло 5W-30 и 10W-30 для двигателей Тойота 2AZ-FE.

Расход топлива

Расход топлива для моторов модификации 2AZ имеет различные показатели в зависимости от автомобиля, на который он установлен, может отличаться на 1.5 — 2 литра на 100 км.

Например, потребление бензина для Камри XV40 2.4 литра, с 5-и ступенчатой автоматической коробкой, составляет:

• 13.6 л. в городе;
• 7.8 на трассе;
• 9.9 смешанный цикл.

На какие Тойоты устанавливался 2AZ

В Тойота Камри мотор 2AZ объемом 2.4 литра устанавливался с 2002 по 2011 год. Помимо этого агрегат использовался в других моделях Toyota:

Тойота Солара XV30 рестайлинг

• Matrix S (с 2009 по 2011 г);
• Corolla XRS (с 2009 по 2010 г);
• Camry Solara (с 2002 по 2008 г);
• RAV4 (с 2004 по 2007 г);
• Highlander, Kluger, Harrier (с 2001 по 2007 г);
• Scion tC (с 2005 по 2010 г);
• Scion xB (с 2008 по 2012 г);
• Toyota MarkX Zio (с 2007 по 2013 г).

Тойота Матрикс

2.6.4 Таблица 2.3 Конструктивные и эксплуатационные особенности двигателей 1AZ-FE и 2AZ-FE

2006 — 2020 GriPower. Privacy Policy | Terms of Service

Забыли пароль?

Вернуться к входу

Закрыть

Датчики положения распредвала, коленвала

Настройка Моновпрыска (Часть 1)

Рулевая рейка — Ремонт рулевой рейки (Сальники рулевой рейки)

Это интересно: Руководство по ремонту и эксплуатации MG 350 Модели с 2010 года выпуска (с учетом обновления 2012 г, ), оборудованные бензиновыми двигателями

Сколько масла заливать

Первое поколение XU10, 1998-2003

Автомобиль разработан на платформе люксового седана Lexus ES300. Версия RX300 подразумевает наличие под капотом трехлитрового 24-клапанного мотора объемом 3.0 л (220 л. с.). по сути, это был безальтернативный ДВС для кроссовера RX первого поколения. Двигатель агрегатировался с 4-ступенчатым «автоматом». Ближайшим конкурентом RX300 считался Мерседес М-класса. Японская модель поступила в продажу позже своего оппонента, но несмотря на это, оказалась успешной в плане продаж. Так, в США только за сентябрь 1998 года продажи RX300 превысили 48 тыс. экземпляров. В результате рестайлинга 2000 года изменилась решетка радиатора, появились новые фары и задние фонари, а в салоне японской версии стала доступна навигационная система с голосовым помощником (раньше – без него). Кроме того, подвеску сделали более спортивной для уменьшения кренов. В 2000 году в США вышла особая серия Silversport в фирменных цветах Black Onyx и Millennium Silver, с особой решеткой радиатора (мелкая сетка) и черным кожаным салоном.

Также читайте: Моторное масло для двигателя ВАЗ 2114

Бензиновые двигатели 2000-2003

3.0 197 л. с. (1MZ-FE), объем масла – 4,5-4,7 литра, допуск и вязкость: API-SJ; SAE 5W-40, 5W-30, 10W-40, 10W-30

Второе поколение XU30, 2003-2008

Лексус RX300 2-го поколения снаружи был схож с предшественником, однако он стал крупнее и просторнее. Так, объем колесной базы увеличился до 2715 мм (раньше было 2619), а длина кузова составила 4729 мм (раньше – 4580 мм). По сути, машина перешла в среднеразмерный класс, стала более роскошной и продвинутой в плане оснащения. Причем это касается и базовой модификации RX300 с бензиновым мотором объемом 3.0 л (1MZ-FE). С этим двигателем машину поставляли на российский рынок. Двигатель агрегатировался с автоматической КПП. Все российские машины имели полный привод.

Бензиновые двигатели 2003-2008

3.0 204 л. с. (1MZ-FE), объем масла – 4,5-4,7 литра, допуск и вязкость: API-SJ, SH, SL; SAE 5W-40, 5W-30, 10W-40, 10W-30, 0W-40, 0W-30

Четвертое поколение AL20, с 2017

В четвертом поколении Lexus RX300 автомобиль изменился кардинально – и снаружи, и внутри. После рестайлинга 2021 года машина сохранила строгую спортивную стилистику с купеобразным силуэтом. Обновленный автомобиль отличается более «острыми» фарами и оригинальной решеткой радиатора. Противотуманные фонари располагаются в нижней части бампера (раньше – были утоплены в треугольные колодца под фарами). Кроме того, спереди в нижней части бампера располагается накладка для защиты картера, а сзади установлен новый бампер. Помимо изменений в экстерьере, была существенно доработана и конструкция: увеличилась жесткость кузова, модернизированы ходовая часть и рулевое управление. Версия RX300 оснащается двухлитровым турбомотором 8AR-FTS с мощностью 238 л. с. Двигатель работает с 8-ступенчатым «автоматом». Для RX300 предусмотрен передний или полный привод.

Также читайте: Моторное масло для двигателя Nissan Leaf

Бензиновые двигатели с 2017

2.0 238 л. с. (8AR-FTS), объем масла – 4,7-4.9 литра, допуск и вязкость: API-SN; SAE 5W-40, 5W-30, 10W-40, 10W-30, 0W-40, 0W-30

Ремонт и цены

Мотор Ленд Крузер 200 дизель в ходе эксплуатации испытывает мощные нагрузки. В результате спустя определенный километраж пробега движок потребует ремонтных работ. Стоимость ремонта зависит от состояния агрегата и его системы. Влияют и цена на масло, детали.

Например, замена термостата обойдется автовладельцу в среднем 1200 рублей, радиатора охлаждения — 3750 руб., разобрать и собрать двигатель стоит 25000. За замену генератора или стартера владелец отдаст в районе 1500–1700 рублей. Неисправность в ГБЦ стоит 10500 из семейного бюджета.

Сигнал о необходимости проведения ремонта дизельного движка:

• масложор;
• отчетливый стук ГРМ требует немедленного вмешательства автомехаников, чтобы деталь не повредила остальные элементы конструкции мотора.

Возникновение постороннего шума в моторном отсеке должно также насторожить и стать поводом поездки на СТО.

Toyota Tundra / Sequoia / Lexus LX-570. Двигатель 3UR-FE (5,7 л) — механическая часть

Short block

Общая информация

Двигатель 3UR-FE — восьмицилиндровый V-образный 32-клапанный с углом развала цилиндров 90° и верхним расположением распределительных валов и клапанов в головках блока цилиндров.

Порядок работы цилиндров: 1-8-7-3-65-4-2.

Блок цилиндров, головка блока цилиндров, корпус насоса охлаждающей жидкости — выполнены из алюминиевого сплава.

Кованный стальной коленчатый вал опирается на пять подшипников. На коленчатом валу установлены восемь противовесов.

Поршень отлит из алюминиевого сплава и соединен плавающим поршневым пальцем с шатуном. На юбку поршня нанесено специальное покрытие. На верхнюю часть поршня и канавку верхнего компрессионного кольца нанесено анодно-оксидное покрытие. Поршневые кольца чугунные. Первое кольцо имеет бочкообразную наружную поверхность, второе кольцо — коническую наружную поверхность со скосом. Маслосъемное кольцо составное, скребкового типа с пружинным расширителем.

В головке блока цилиндров расположены камеры сгорания шатрового типа. Под головку блока цилиндров устанавливается двухслойная металлизированная прокладка. Впускные и выпускные клапаны изготовлены из жаропрочной стали. Для регулировки зазора в приводе клапанов установлены гидрокомпенсаторы. Распределительные валы из чугунного сплава. Каждый вал опирается на пять подшипников. Распределительные валы впускных клапанов приводится во вращение от коленчатого вала однорядными цепями, натяжение которых регулируется автоматическими натяжителями. Каждый распределительный вал выпускных клапанов приводится во вращение от распределительного вала впускных клапанов короткой однорядной цепью, натяжение которого регулируется автоматическим натяжителем.

Система изменения фаз газораспределения (WT-i)

Система Dual VVT-i (Variable Valve Timing Intelligent — изменения фаз газораспределения) позволяет плавно изменять фазы газораспределения в соответствии с условиями работы двигателя. Это достигается путем поворота распределительных валов относительно друг друга.

В результате изменяется момент начала открытия клапанов и величина времени «перекрытия» (то есть времени, когда выпускной клапан еще не закрыт, а впускной — уже открыт). Применение системы изменения фаз газораспределения (VVT-i) позволяет увеличить коэффициент наполнения и уменьшить эмиссию NOx за счет эффекта рециркуляции ОГ на всех режимах частоты вращения и при различной нагрузке на двигатель с помощью оптимального «перекрытия» клапанов.

Конструкция

Исполнительный механизм VVT-i установлен на распределительных валах -корпус привода соединен с ведомой звездочкой вала, а ротор — с валом. Масло подводится с одной или другой стороны каждого из лепестков ротора, заставляя корпус механизма поворачиваться либо в сторону более раннего, либо в сторону более позднего открытия впускных клапанов.

Если двигатель заглушен, то устанавливается максимальный угол задержки (то есть угол, соответствующий наиболее позднему открытию и закрытию клапанов).

Чтобы сразу после запуска, когда давление в масляной магистрали еще недостаточно для эффективного управления VVT-i, не возникало ударов в механизме, ротор соединяется с корпусом стопорным штифтом (затем штифт отжимается давлением масла).

Управление VVT-i осуществляется при помощи электромагнитного клапана управления подачей масла (OCV — Oil Control Valve).

По сигналу блока управления электромагнит через плунжер перемещает основной золотник, перепуская масло в том или ином направлении. Когда двигатель заглушен, золотник перемещается пружиной таким образом, чтобы установился максимальный угол задержки.

Функционирование

Для поворота распределительного вала масло под давлением при помощи золотника направляется к одной из сторон лепестков ротора, одновременно открывается на слив полость с другой стороны лепестка. После того, как электронный блок управления определяет, что распределительный вал занял требуемое положение, оба канала к шкиву перекрываются и он удерживается в фиксированном положении. Функционирование системы VVT-i определяется условиями работы двигателя на различных режимах (см. таблицу «Функционирование на различных режимах»).

В случае возникновения неисправности, управление системой будет отключено, и установится угол поворота

распределительного вала, соответствующий самому позднему началу открытия впускных клапанов (максимальный угол задержки).

Toyota Tundra / Sequoia / Lexus LX-570. Тепловые зазоры в приводе клапанов

Примечание: на данном двигателе установлены гидрокомпенсаторы, поэтому проверка и регулировка тепловых зазоров не требуется.

История появления двигателя 2UR-GSE

Замена двигателей серии UZ, которыми оснащались топовые заднеприводные автомобили японского производителя, началась в 2006 году с появлением мотора 1UR-FSE. Совершенствование этой модели привело к «рождению» силового агрегата 2UR-GSE.

Двигатель 2UR-GSE Мощный бензиновый двигатель объемом 5 литров создавался для установки на автомобили Lexus различных модификаций. От предшественников осталась компоновка (V8), блок из алюминиевого сплава и 32 клапана в ГБЦ. О материале клапанов и разработчике головки блока цилиндров напоминалось ранее.

Необходимо заострить внимание на основных отличиях мотора 2UR-GSE:

• блок цилиндров усилен;
• камеры сгорания получили новую форму;
• получили изменения шатуны и поршни;
• установлен более производительный масляный насос;
• сделаны изменения в системе подачи топлива.

При всем этом двигатель не относится к линейке высокооборотных. Основную роль здесь сыграла 8 ступенчатая АКПП.

По ряду объективных причин несколько меньшее распространение получил двигатель 2UR-FSE. Просто с 2008 года и по настоящее время он устанавливается на 2 модели автомобилей – Lexus LS 600h и Lexus LS 600h L. Его основное отличие от 2UR-GSE состоит в том, что он дополнительно комплектуется электрическими моторами. Это позволило значительно увеличить мощность – до 439 л.с. В остальном по параметрам он схож с 2UR-GSE. Табличные характеристики это наглядно показывают.

Ведя речь о создании двигателей этих моделей, необходимо подчеркнуть, что двигатель 2UR-GSE нашел широкое применение на следующих автомобилях:

• Lexus IS-F с 2008 по 2014 г.г.;
• Lexus RG-F с 2014 г. по н.в.;
• Lexus GS-F с 2015 г.;
• Lexus LC 500 с 2021 г.

Другими словами, можно смело утверждать, что уже почти 10 лет верой и правдой этот двигатель служит человеку. По оценке многих тестирующих мотор 2UR-GSE является самым мощным двигателем Lexus.

Что такое вин-код автомобиля и зачем он нужен

Впервые автомобильный идентификатор был введен в Америке и Канаде в 1977 году. Широко распространяться данная маркировка транспортных средств стала спустя три года.

Вин-код Toyota Land Cruiser Prado 150 состоит из 17 символов, каждый из которых имеет свою расшифровку:

• WMI — состоит из трех знаков и означает страну производителя авто.
• VDS — 6-значный набор символов, скрывающий основные характеристики машины: год выпуска, марку, модель транспортного средства.
• VIS — состоит из 8 знаков, расшифровывается как индекс производителя и номер рамы на Прадо 150.

По определенным нормативам повторно ВИН-код запрещено использовать в течение 30 лет. Для создания уникального идентификатора за основу взяты международные стандарты, согласно которым получается уникальный, отличный от всех набор символов.

Нанесение VIN-кода ложится на плечи завода, который отгружает новые авто на продажу в дилерские центры. Сборка Прадо 150 осуществляется не только в Японии, но и в России и других странах, а значит, ВИН набивает конкретное предприятие-производитель. Символы должны быть определенных размеров. На кузов и раму наносятся знаки высотой 7 мм, на остальные части авто — 4 мм.

Характеристики двигателя 3UR-FE

Мотор 3UR-FE

Имеет следующие технические характеристики:

• годы выпуска – 2007 – н.в.;
• точный объём – 5663 куб.см;
• мощность (л.с.) – 367—383;
• крутящий момент (Нм) – 530—546;
• степень сжатия – 10,2;
• периодичность замены смазки – раз в 10 тыс. км;
• допустимый расход масла – до 1 литра на 1000 км;
• объём масла в двигателе – 7,5 л с заменой фильтра;
• экологический класс – Евро 3, Евро 4;
• используемое топливо – АИ95 бензин;
• питание – инжектор MPI;
• блок цилиндров из алюминия;

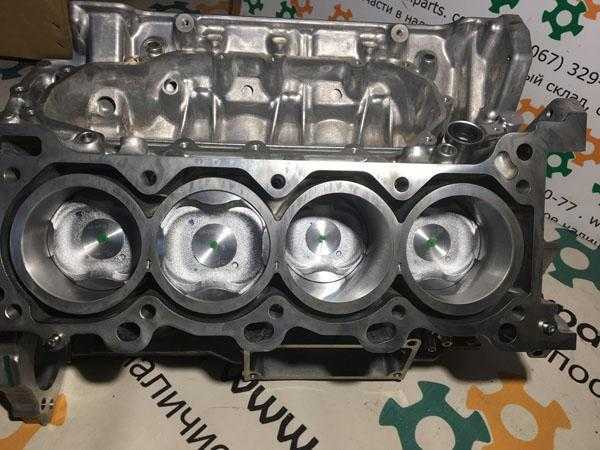

  Блок цилиндров 3UR-FE

• количество цилиндров – 8;
• клапанов на цилиндр – 4;
• ход поршня – 102 мм;
• диаметр цилиндра – 94 мм;
• рабочая температура – нет данных;
• привод ГРМ – цепь;
• примерный ресурс – 600 тыс.км.

Расход топлива

Lexus LX570 3UR-FE маленьким не назовёшь и потребление бензина у него соответствующее. За мощность и крутящий момент приходится платить. Лексус LX570 оснащённый этой силовой установкой с 8-ступенчатой автоматической трансмиссией имеет расход топлива:

• город – 20,2 л;
• трасса – 10,9 л;
• смешанный – 14,4.

Модификации мотора

Алюминиевый блок цилиндров 3UR-FE Это современные моторы с лёгким алюминиевым блоком цилиндров, оснащённые системой изменения фаз газораспределения (DVVT). Существуют версии со смешанным впрыском (D-4).

• 3UR-FE – обладает наибольшим объёмом, который составляет 5,7 литра и мощностью 383 л.с при 5600 об./мин.

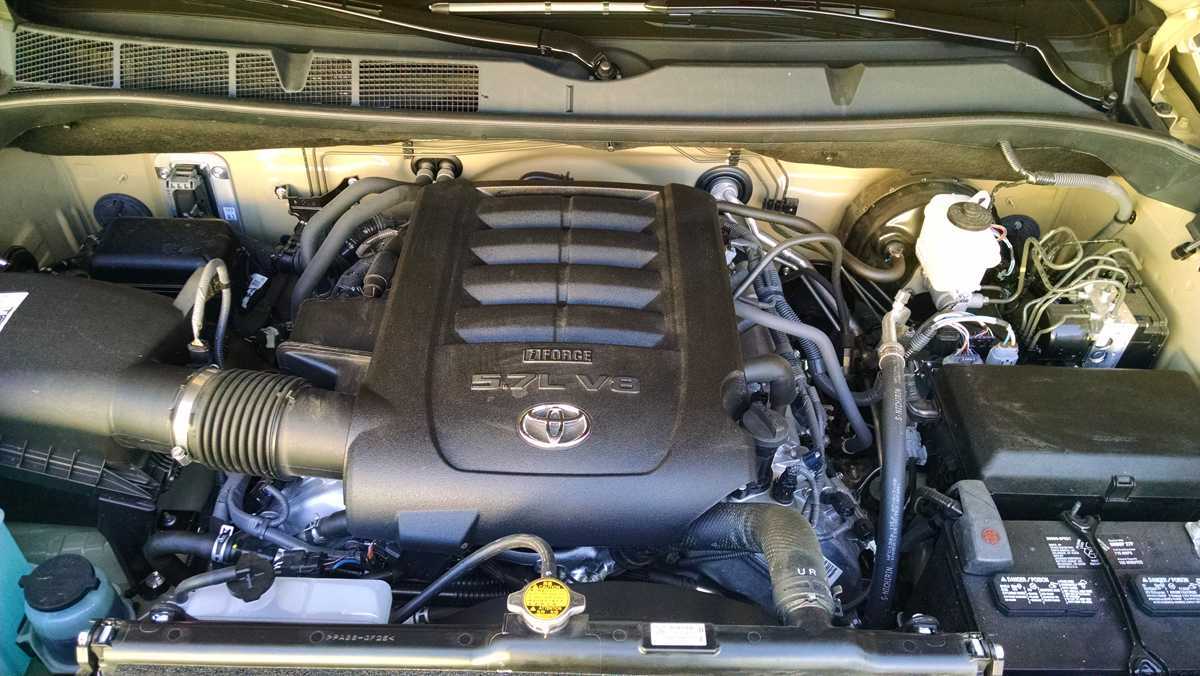

  Двигатель 3UR-FE

• 1UR-FE – самый слабый в линейке (310 л.с. при 5400 об./мин.). Объём 4,6 л, оснащён распределённым впрыском.

  1UR-FE – самый слабый в линейке

• 1UR-FSE – имеет изменяемые фазы газораспределения и смешанный впрыск. Объём 4,6 л, мощность 392 л.с.

  Двигатель Toyota 1UR-FSE имеет и смешанный впрыск и изменяемые фазы газораспределения

• 2UR-GSE – при объёме 5 л выдаёт 477 сил на 7100 оборотах. Имеет титановые впускные клапаны, системы VVT-iE и D4S, головки от фирмы Ямаха.

  Двигатель 2UR-GSE

• 2UR-FSE − пятилитровый агрегат с VVT-iE и смешанным впрыском (мощность 394/6400). Применяется на гибридных Лексус в максимальной комплектации.

  Двигатель 2UR-FSE

Конструкция

Оснащенный распределенным впрыском топлива в коллектор. Изначально создан для поставок в страны Среднего Востока. С 2010 года стал применяться для других регионов, заменив агрегаты поколения 2UZ-FE (с рабочим объемом 4,664 литров).

Двигатели могут иметь разную мощность и крутящий момент (в зависимости от модели автомобиля и рынка сбыта). Настройка выполняется при помощи программного обеспечения в блоке управления. Конструкция мотора позволяет установить его на автомобиле только в продольном положении. Силовые агрегаты предназначены для работы с автоматическими трансмиссиями.

1UR-FE представляет собой 8-цилиндровый агрегат с двумя рядами цилиндров, установленными V-образно под углом 90°. Для изготовления блока цилиндров использован алюминиевый сплав. Из-за неравномерности теплообмена сторон блока используется пластиковая компенсационная вставка, смонтированная в рубашке охлаждения. Заводской номер набит на правой стороне блока ближе к картеру сцепления. Максимальная мощность двигателя составляет 347 л.с. при частоте вращения 6400 об/мин. Крутящий момент достигает 460 Н/м при 4100 об/мин.

В блоке установлены чугунные гильзы. Система охлаждения открытая сверху; между смежными цилиндрами просверлены каналы, обеспечивающие равномерное охлаждение. В конструкции кривошипно-шатунного механизма используется коленчатый вал, изготовленный методом ковки. Вал установлен в блоке цилиндров на 5 коренных опорах, оснащенных индивидуальными крышками. Цилиндры левого и правого ряда смещены друг относительно друга, что позволяет использовать для 2 шатунов 1 шейку коленчатого вала.

Поршни изготовлены из алюминия; юбки покрыты специальным полимерным составом, снижающим шумность работы и повышающим износоустойчивость. Внутри тела поршня выполнены полости, позволяющие снизить вес детали. Для увеличения ресурса двигателя на днище поршня и компрессионного кольца нанесено специальное покрытие. На днище поршня мотора FSE имеется специальная выемка, направляющая поток смеси к свече зажигания. Дополнительно выполнены канавки под тарелки клапанов.

На блоке цилиндров имеются точки для установки 4 датчиков детонации. Подобная схема позволяет точнее регулировать работу мотора. На нижней части блока смонтирован масляный поддон, оснащенный специальным лотком, который позволяет улучшить смазку. Поддон крепится к картеру двигателя и коробки передач, повышая жесткость конструкции.

Головки блоков выполнены из алюминиевого сплава. Камера сгорания — сферической формы; каждый цилиндр имеет 4 клапана; впускные и выпускные каналы разнесены по разным сторонам. Установка головки на блок выполняется через металлизированную прокладку. Клапаны изготовлены из специальной жаропрочной стали или титана; компенсация зазоров в газораспределительном механизме выполняется гидравлическими регуляторами. Степень сжатия на версии с распределенным впрыском составляет 10,2.

В приводе ГРМ применены 2 цепи, которые вращают распределительные валы впускных клапанов в головках. Для регулировки натяжения использованы автоматические гидравлические устройства. Распределительный вал выпускных клапанов связан с валом впуска отдельной цепью, установленной в каждой головке. В приводе, установленном за муфтами фазовращателей, имеется индивидуальный регулятор натяжения. Сверху валы закрыты крышкой, изготовленной из магниевого сплава.

На всех версиях моторов применена система регулировки фаз Dual VVT i, изменяющая режим работы клапанов впуска и выпуска. Поворот валов впускных клапанов выполняется бесщеточным электромотором. Подобная схема позволяет регулировать фазы в момент пуска мотора и при низких оборотах. Фазы выпуска изменяются гидравлической муфтой.

Валы системы газораспределения изготовлены из чугуна; внутри детали полые, что снижает вес привода. Кроме того, моторы с непосредственным впрыском D4 S отличаются повышенной до 10,5 степенью сжатия. За счет доработок мотор развивает мощность до 392 л.с.; пик крутящего момента составляет 500 Н/м (при 4100 об/мин).

На моторе установлены 2 выпускных коллектора с отдельными каталитическими нейтрализаторами и датчиками кислорода. Каналы выпуска имеют специальную форму, обеспечивающую пониженное сопротивление потоку газов. Впускные каналы оснащены дроссельным узлом с электронным управлением ETCS. Двигатели соответствуют нормам токсичности выхлопа Евро-4 или 5 (в зависимости от года производства).
