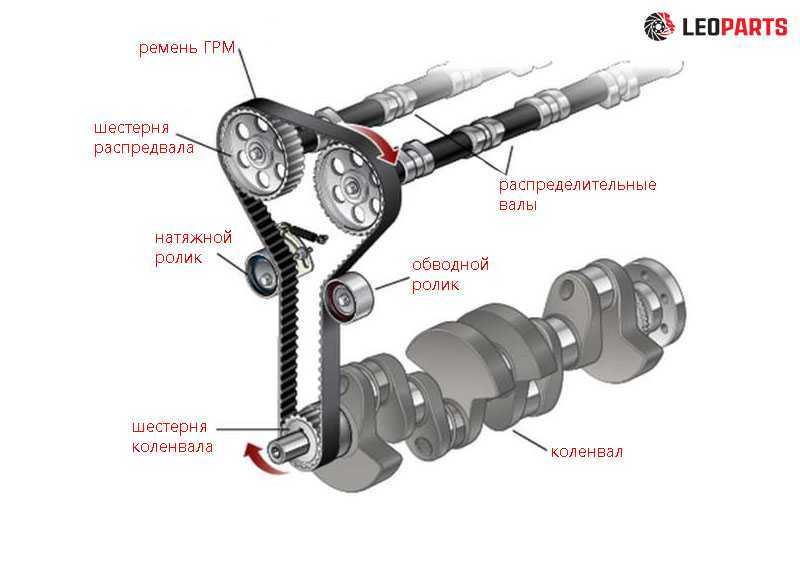

Роль ремня ГРМ в работе двигателя

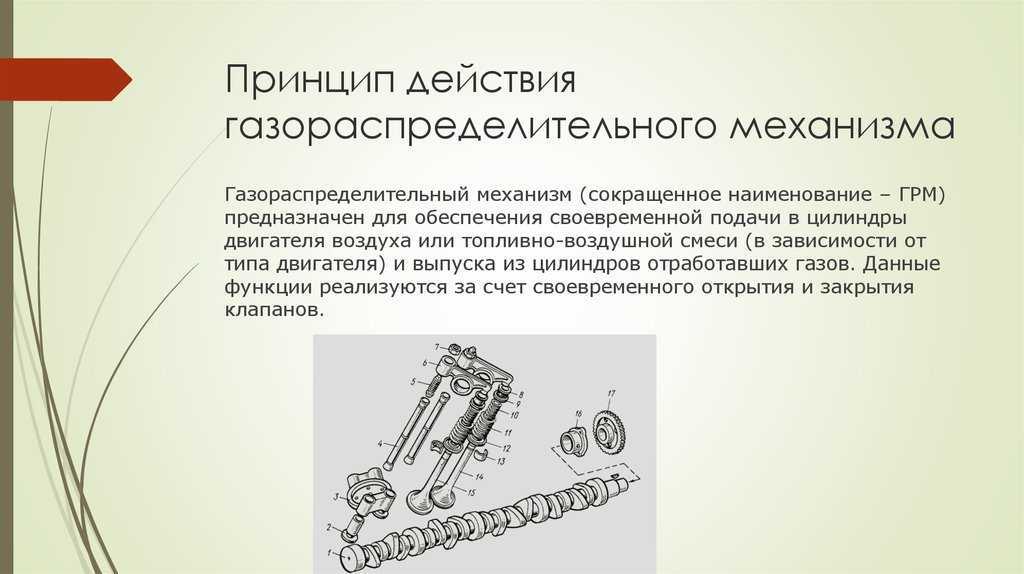

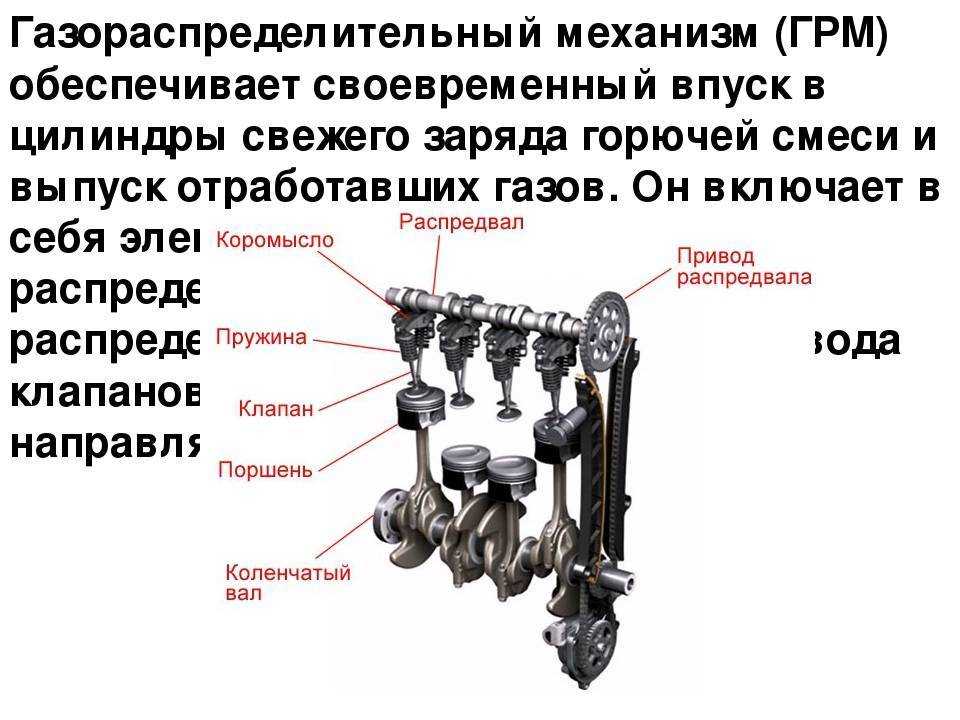

Газораспределительный механизм (ГРМ) двигателя отвечает за правильное поступление топливной смеси в двигатель и выпуск выхлопных газов из двигателя через выхлопную систему. Вращающиеся распределительные валы, через расположенные на них эксцентрики, посредством толкателей, коромысел и штанг, открывают или закрывают клапана, обеспечивая правильную работу двигателя.

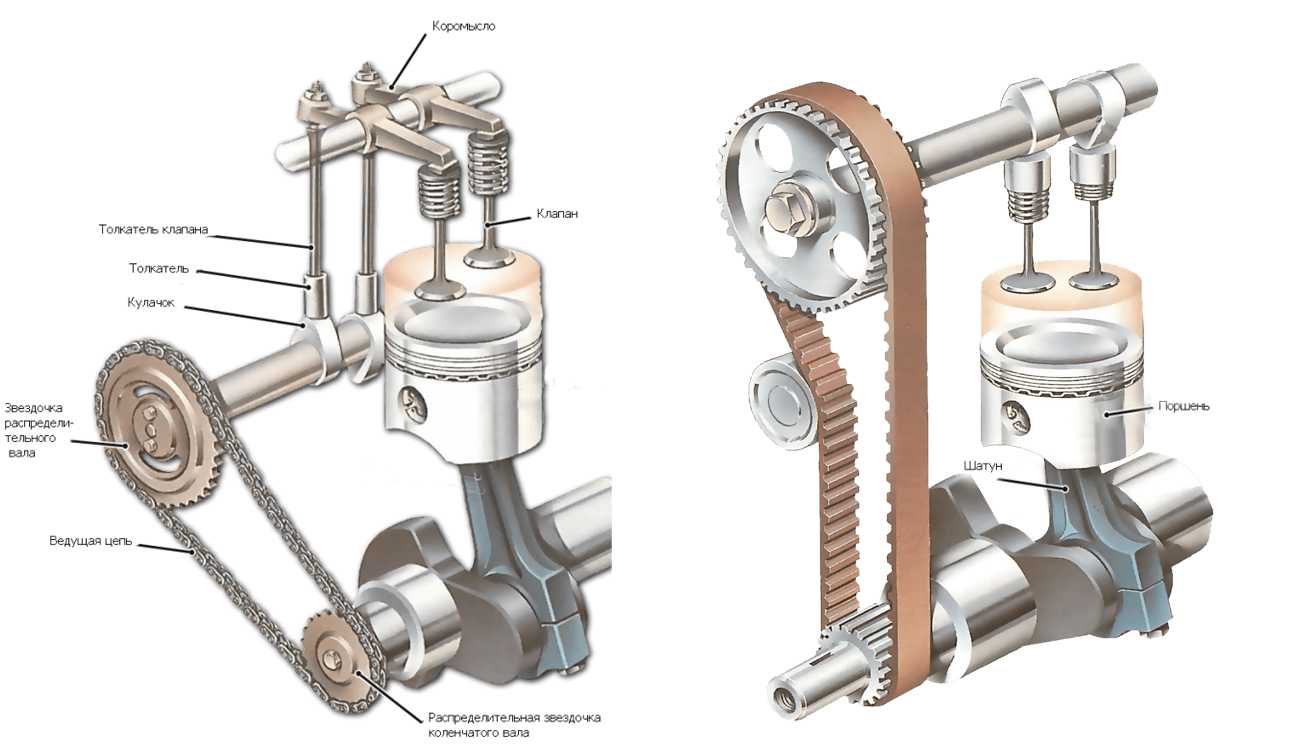

Крутящий момент от коленчатого вала к распределительному валу может передаваться тремя разными способами:
- Шестерёнчатый — привод от коленвала к распредвалу осуществляется с помощью шестерен, используется в двигателях в нижним расположением распределительного вала.
- Цепной — привод от коленвала к распредвалу осуществляется с помощью металлической цепи, широко применялся на многих моделях автомобилей в середине XX века, цепь долго служит, обладает высокой износоустойчивостью, хорошо справляется с резкими перепадами температуры, но при этом требует смазки и имеет повышенную шумность. Некоторые автопроизводители (УАЗ, Hyundai, Kia, Toyota, BMW, Mazda) до сих пор производят двигатели с цепным приводом ГРМ.
- Ременной — привод от коленвала к распредвалу осуществляется с помощью ремня, такая схема получила наибольшее распространение в двигателях современных автомобилей.
Ременной привод имеет целый ряд преимуществ перед цепным и шестерёнчатый типом приводов:
- Ремень, в отличие от цепи и шестерен, не нуждается в смазке.
- Ремень вынесен за пределы блока цилиндров и располагается в доступном и удобном для замене месте.
- Ремень, благодаря резиновой основе, обеспечивает бесшумность работы механизма.
- Ремень может передавать крутящий момент не только на ГРМ, но и попутно на другие устройства, например на водяной насос (помпу).
Главным недостатком ременной передачи является риск разрыва ремня и связанные с этим негативные последствия.
Ремень ГРМ выполняет в двигателе автомобиля несколько функций:
- Ремень ГРМ передает крутящий момент с коленчатого вала на распределительный вал.
- Ремень ГРМ обеспечивает синхронизацию работы поршней и клапанов. Синхронизация обеспечивается скоростью вращения распредвала ровно в два раза меньшей, чем скорость вращения коленвала. Благодаря синхронизации, клапана открываются и закрываются точно при одном или другом положении поршня.
- Ремень ГРМ может передавать усилие на водяной насос, а также другие вспомогательные агрегаты.
Сколько стоит заменить ремень ГРМ
Обычно меняют весь привод целиком, а не только ремень: оба ролика, натяжитель и часто — помпу насоса системы охлаждения. Это должно быть прописано в рекомендациях изготовителя автомобиля. Комплекты для замены для одного и того же автомобиля могут состоять из разного количества компонентов и стоить по-разному. Можно выбрать только ремень и ролики, можно купить комплект сразу с помпой.
Отдельно ремни тоже продаются, но износу подвержены все детали механизма
Поэтому важно помнить: поменять только ремень недостаточно — стоит купить и все остальные расходники привода ГРМ
Оригинальный набор из ремня ГРМ, натяжного ролика и гайки с шайбой для двигателя BSE 1,6 л, 102 л. с. Фото: Алексей Федоров
Комплект ремня ГРМ с роликами обойдется минимум в 5000 Р, с помпой — минимум в 10 000 Р. Цены на отдельный ремень Зависит это как от марки авто, так и от производителя. Например, Bosсh выпускает ремни и для ВАЗов, и для иномарок, а варианты за 700 Р можно подобрать и на Ауди.
Ремень ГРМ вместе с роликами могут поменять за 3000—4000 Р, а могут и за 20 000—30 000 Р. Все зависит от марки и модели машины, а еще от того, нужно ли менять помпу.
Стоимость комплектов ремня ГРМ на Ладу Гранту
| Бюджетный вариант | Цена | Более дорогой вариант | Цена | |
|---|---|---|---|---|
| Ремень ГРМ отдельно | Gallant 600 | 700 Р | Lada | 4000 Р |
| Ремень и ролики | Bautler | 3000 Р | Gates | 8000 Р |
| Ремень, ролики и помпа насоса | LYNXauto | 7000 Р | Gates | 12 000 Р |
Ремень ГРМ отдельно
Бюджетный вариант
Gallant 600
Цена
700 Р
Более дорогой вариант
Lada
Цена
4000 Р
Ремень и ролики
Бюджетный вариант
Bautler
Цена
3000 Р
Более дорогой вариант
Gates
Цена
8000 Р
Ремень, ролики и помпа насоса
Бюджетный вариант
LYNXauto
Цена
7000 Р
Более дорогой вариант
Gates
Цена
12 000 Р
Стоимость комплектов ремня ГРМ на Лендровер Фрилендер 2,2 л, дизель
| Бюджетный вариант | Цена | Более дорогой вариант | Цена | |
|---|---|---|---|---|
| Ремень ГРМ отдельно | Dayco | 4000 Р | Swag | 11 000 Р |
| Ремень и ролики | Dayco | 12 000 Р | Bosch | 25 000 Р |
| Ремень, ролики и помпа насоса | Dayco | 22 000 Р | Оригинал | 60 000 Р |
Ремень ГРМ отдельно
Бюджетный вариант
Dayco
Цена
4000 Р
Более дорогой вариант
Swag
Цена
11 000 Р
Ремень и ролики
Бюджетный вариант
Dayco
Цена
12 000 Р
Более дорогой вариант
Bosch
Цена
25 000 Р
Ремень, ролики и помпа насоса
Бюджетный вариант
Dayco
Цена
22 000 Р
Более дорогой вариант
Оригинал
Цена
60 000 Р
Признаки выхода из строя цепной передачи
В процессе работы цепь изнашивается. За счет износа шарниров происходит ее удлинение. Из-за износа шарниров увеличивается шаг цепи. Зубья шестерен перестают четко входить в зацепление, их боковые поверхности начинают интенсивно изнашиваться. Цепь при этом начинает издавать характерный стрекот.
Чтобы избежать подобных ситуаций, специалисты рекомендуют чаще регулировать натяжение цепи.
Замена цепи выполняется в случае появления таких признаков:
1. Нестабильная работа мотора на холостых оборотах в связи со смещением фаз газораспределения из-за неравномерного износа цепи.
2. Посторонние шумы, появляющиеся при работе вхолостую, при снижении давления масла.
3. Масксимальный вылет штока натяжителя цепи. Это легко увидеть, сняв крышку привода.
Отсутствие возможности дальнейшего натяжения цепи свидетельствует о предельном ее удлинении.
4. Значительный износ зубьев звездочек. Определяется визуально, по износу боковых поверхностей зубьев.
5. Наличие ошибок при тестировании фаз газораспределения. Определяется при выполнении диагностики двигателя.
Немедленная замена цепи требуется, если при осмотре ее обнаружены сколы втулок, трещины на «щечках». В этой ситуации можно говорить об аварийном состоянии привода.
bamper-orel › Блог › Полезно знать. ГРМ цепь или ремень?
Покупатели автомобилей часто сталкиваются с такими понятиями, принятыми в среде автолюбителей, как «цепь ГРМ» или «ремень ГРМ». Кто уже имеет некоторый опыт в эксплуатации автомобиля, знает значение этих терминов. Однако появляется все больше людей, которые слабо представляют себе, какие плюсы для эксплуатации механизма ГРМ имеют цепь или ремень. Это связано в первую очередь с тем, что автомобиль стал доступен и имеет высокий уровень удобства. Чтобы не стать легкой «добычей» для работников сервисов, которые часто предлагают оплатить те работы, которые они не выполняли, необходимо иметь общее представление о работе двигателя и для чего нужны ему цепь или ремень. Как работает механизм ГРМ ГРМ – газо-распределительный механизм двигателя. С его помощью топливо с воздухом попадает в двигатель и удаляются все газы, полученные в процессе сгорания. Этот процесс хорошо виден на подвижной картинке. Через впускные клапаны (valves), в определенный момент времени, когда они открываются, попадает топливо-воздушная смесь. Получившиеся газы после сгорания смеси удаляются через выпускные клапаны, так же открывающиеся в определённый момент времени. Специальные распределительные валы (camshafts) отвечают за своевременное открытие и закрытие клапанов. На большинстве современных недорогих автомобилях устанавливают двигатели с двумя распределительными валами, которые приводят в движение клапаны и располагаются сверху. Данный тип двигателя носит аббревиатуру DOHC — Double Over Head Camshaft. Специальный привод с помощью ремня или с помощью цепи (Timing belt) обеспечивает вращение этих распределительных валов. От бесперебойной работы механизма ГРМ зависит работа двигателя. Поэтому за состоянием ремня (или цепи) ГРМ нужно постоянно следить. Необходимо своевременно заменить ремень ГРМ в случае износа. Наиболее распространенной поломкой при ненадлежащем уходе за двигателем является обрыв ремня (или цепи). При этом в большинстве случаев поршни «встречаются» с клапанами и двигателю уже требуется дорогостоящий капитальный ремонт. Плюсы и минусы цепного механизма ГРМ Самый главный и основной плюс цепи – это ее долговечность. Цепь на некоторых моделях двигателей способна служить порядка 300-500 тысяч километров, при этом не требуя никакого дополнительного сервиса, кроме визуального осмотра автовладельцем на предмет отклонений в работе. У таксистов и автовладельцев, которые экономят свое время и деньги, двигатели с цепным приводом ГРМ очень ценятся. Если говорить о минусах, то это, прежде всего, шумность при работе двигателя, что, по мнению специалистов, очень мешает выявить другие «нездоровые» звуки двигателя, которые могут привести к поломке. Другим минусом цепного механизма ГРМ является высокая сложность и стоимость работ при его замене. В этом случае необходимо приобрести комплект запчастей со звездочками, натяжными планками и натяжителями. Плюсы и минусы механизма ГРМ с ремнём Если говорить о плюсах ременного привода механизма ГРМ, то это низкая шумность работы двигателя. По сравнению с цепью двигатель с ремнем работает на порядок тише. На большинстве современных автомобилей установлена хорошая шумоизоляция двигателя и факт низкой шумности смогут оценить, в основном, мастера автосервисов. Разницу в уровне шума работы ременного и цепного двигателя автовладелец может и не почувствовать. Так же к плюсам ремня в сравнении с цепью можно отнести то, что покупка его обойдется недорого. Если говорить про минусы, то их гораздо больше, чем плюсов. Основной минус в том, что срок службы ремня невысокий. Срок службы ремня на многих автомобилях не более 100 тысяч км. Так же бывает срок замены даже через 40 тысяч км! Заменять ремень необходимо до того, как подойдет к концу его срок службы. Эта процедура сложная и ее необходимо совершать в специализированном сервисе, потому что от качества замены ремня напрямую зависит срок службы двигателя. От частого замена ремня ГРМ автовладелец сталкивается с многими проблемами. Владельцу автомобиля нужно найти место, где можно приобрести ремень по приемлемой цене (например, на mopar.by ) и станцию сервиса, где произведут качественно произведут замену. Так же автовладельцу необходимо помнить о сроке замены ремня и следить, чтобы он не превышал допустимый. Очень частой проблемой для покупателя автомобиля б.у. становится то, что не каждый продавец сможет сказать, когда производилась замена ремня ГРМ. Одни продавцы забывают об этом, другие ещё и пытаются скрыть пробег автомобиля.
Цепной привод ГРМ
Ременной привод ГРМ
Цепь ГРМ, на каких известных авто установленна и каков ее ресурс
Цепь ГРМ, безусловно надежнее ремня ГРМ. Так почему же, не так уж много производителей ее используют в ДВС?
Здравствуйте, с помощью ремня ГРМ или цепи ГРМ работает двигатель. Думаю, многие слышали, что большинство двигателей при обрыве ремня или цепи гнут клапана. После этого предстоит капитальный ремонт двигателя.
Безусловно, цепь прочнее и надежнее чем ремень ГРМ. Она устанавливались в такие модели ВАЗА как 2101-2107. У кого был такой автомобиль? Помните ли вы такое, чтобы цепь ГРМ порвалась? У меня было многих таких машин и я, встречал лишь неисправность, когда цепь растягивалась.
На каких популярных современных автомобилях вместо ремня установлена цепь ГРМ?
Вы удивитесь, но таких моделей очень много. Я не буду перечислять весь список, это очень долго, перечислю популярные:(цифры: это обьем ДВС)
Пежо: 308 ЕP 3, 407, 307. Шкода: Актавия 1.4, 1.8, 2.0. Рапид 1.2, 1.4, 1.6.
Тойота: Рав 4, 2.0, 2.2, 2.4, 2.5. Камри 2.4, 2.5, 3.5, 2.0. Королла 1.4, 1.6, 1.8.
Сузуки: Гранд витара 1.6, 2.0, 2.4. Саньйонг: Актион 2.0, 2.3. Рено: Лагуна, Меган.
Опель: Астра 1.2, 1.4. Корса 1.4, 1.0, 1.2. Мокка 1.4.
Ниссан Тиана 1.6, 1.8. БМВ: Х1, Х4, Х5, Х6. Шевроле: Авео, Форд: Фокус 1.8, 2.0, Куга 2.0, Мондео 2.0, 2.3.
У некоторых из этих автомобилей, есть так же ДВС с ременным приводом!
Это лишь небольшая часть авто с цепным приводом, чтобы вы понимали, что их достаточно много.
Итак, цепь рвется очень редко, хотя и такое случается, если вообще ее не обслуживать. Как обслуживается цепь ГРМ и каков ее ресурс? Обслуживается так же, как и ремень-производится замена.
Ресурс? Он по сути неограничен. Если вы заливаете качественное моторное масло, меняете его раз в 7000 км(цепь постоянно находится в масле и длительность ее ресурса обеспечивает масло) цепь может прослужить и 300 и 400 тыс.км. Но это все же редко.
В основном, цепь растягивается приблизительно на 180 тыс.км на одометре. Если цепь растянулась уже достаточно сильно, при работе ДВС можно слышать периодические звонкие шумы. ДВС станет работать громче чем раньше.
Вы читали статью: Цепь ГРМ, на каких известных авто установлена и каков ее ресурс? Надеюсь статья была полезна.
Ставьте лайки и подписывайтесь на канал!
- Простой способ, который избавит автомобиль от налипания грязи на подкрылки и пороги
- Очищаем лобовое стекло от мутного налета без использования химии. Очень простой и старый способ
- Категория: Советы

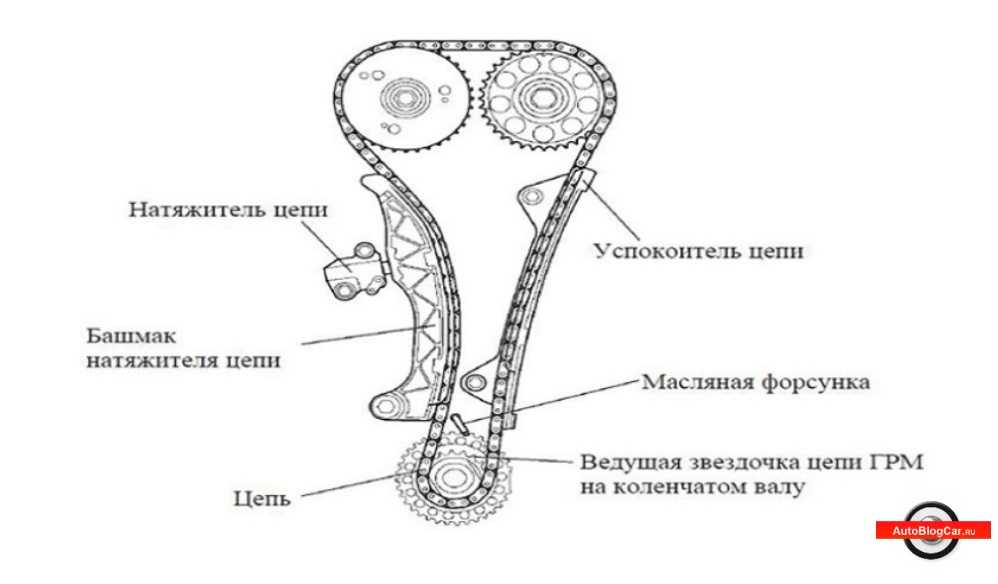

Как устроен цепной привод ГРМ
Вместо ремня распредвал и коленвал может приводить в движение цепь. Цепной привод ГРМ устанавливали в самых первых ДВС с верхневальной компоновкой. Цепи были двух- или трехрядными, они реально отрабатывали весь ресурс двигателя. Когда обрывался один ряд цепи, оставшиеся продолжали приводить валы в движение.
В двигателях современных автомобилей используют пластинчатые или пластинчато-роликовые цепи. Последние делают однорядными, намного реже — двухрядными.
Пластинчатая цепь ГРМ. Она быстрее изнашивается из-за особенностей конструкции и более требовательна к маслу. Фото: Daimond Shutter / Shutterstock
Пластинчато-роликовая цепь часто двухрядная. Такие более выносливы, хотя качественное масло и его своевременная замена тоже очень важны. Фото: Mkon khay / Shutterstock
У цепи, как и у любой другой запчасти, есть уникальный каталожный номер, поэтому она не может быть универсальной для разных моделей авто.
Цепь устанавливают внутри корпуса двигателя и закрывают защитной крышкой вместе с шестернями валов. Натяжение цепи контролирует натяжитель, который может быть механическим или автоматическим, — в случае с цепью это исключительно гидравлический механизм.
Механический натяжитель нужно периодически регулировать, иначе цепь начнет провисать. У автоматического натяжителя есть плунжерный шток — полый цилиндр с мини-поршнем внутри, который под давлением масла выдвигается и давит на натяжитель цепи. Чем сильнее растягивается цепь, тем больше выдвигается шток — так натяжение остается постоянным.
Чтобы убрать колебание цепи во время работы, в цепном приводе ГРМ установлен успокоитель — пластмассовая накладка, которая прилегает к цепи и гасит вибрацию. В зависимости от длины цепи в приводе может быть до трех успокоителей.
Кроме распредвала и коленвала цепной привод обычно у масляного насоса. Причем, в отличие от ременного привода, насос приводит в движение отдельная короткая цепь, а не основная. У некоторых двигателей, например у V6 и V8 на Ауди, в конструкции три цепи: отдельно на привод ГРМ, на распредвалы и на масляный насос.
Диагностика неисправностей цепей ГРМ
Цепь, в отличие от ремня, установлена внутри ДВС, поэтому невозможно оценить ее состояние визуально. В некоторых автомобилях, в частности у авто группы ВАГ, есть специальное смотровое окошко, через которое можно самостоятельно проверить состояние натяжителя цепи ГРМ.
Окошко находится в нижней части корпуса двигателя, справа, со стороны цепного привода. Чтобы до него добраться, придется поднять авто на подъемник, снять левое колесо, а если нижнюю часть ДВС закрывают патрубки — снять и их тоже. И убрать пробку, которая закрывает окошко.
В окошко видно шток натяжителя с отметками — по ним понятно, нужно менять цепь ГРМ или еще нет. Если шток вышел из цилиндра на семь-восемь отметок — значит, цепь растянулась окончательно и ее срочно нужно менять.
Окошко натяжителя цепи 1.8 TSI. Шток натяжителя выдвинулся на пять зубьев: не критично, но цепь скоро придется поменять. Фото: Алексей Федоров
Если смотрового окошка нет, можно снять крышку головки блока цилиндров и проверить, не провисает ли цепь возле шестерен валов. Но мы не рекомендуем делать это самостоятельно: это работа для опытного специалиста. Вот несколько признаков, которые могут указывать на износ цепи ГРМ:
- под капотом в районе двигателя что-то гремит или лязгает даже после прогрева — звуки могут исходить от растянутой цепи;
- двигатель работает неравномерно, обороты плавают без видимой причины — вероятно, сместились фазы газораспределения;
- на приборной панели горит значок Check Engine — не исключено, что сместились фазы газораспределения;
- увеличился расход топлива — причин может быть много, но так бывает и на двигателях с изношенным цепным приводом.
Принято считать, что растяжение цепи ГРМ — не такая серьезная проблема, как обрыв ремня. С одной стороны, это действительно так: звенья цепи перескочат, фазы распределения собьются, но клапаны и поршни останутся целыми.
С другой стороны, если цепь порвется, металлические звенья разлетятся внутри корпуса ДВС, он серьезно пострадает и потребуется капитальный ремонт. У многих современных двигателей однорядная цепь — достаточно высока вероятность, что она все-таки оборвется.
Назначение
Цепь противоскольжения — небольшая конструкция, которую надевают на колеса, чтобы улучшить проходимость авто. Благодаря им транспортное средство без заносов двигается по скользкому покрытию, при этом во время поворотов и торможения не теряет траектории движения. При помощи цепи авто выберется из сугроба, преодолеет обледеневшие либо размытые дороги.
Некоторым автолюбителям неизвестно, что представляет собой такой вид оснащения. Объясняется это тем, что на российских дорогах многие перемещаются на шипованных покрышках. Что касается европейских стран, то там цепи противоскольжения — это такой же обязательный атрибут автомобиля, как огнетушитель.
В отечественных условиях для применения на магистралях рекомендуется многозвенная цепь. Во время гололедицы и снегопада подняться на склон с углом наклона более 12% на шипованной резине практически нереально. Передвигаться на автомобиле с «зацепами» по асфальту категорически запрещено, иначе это спровоцирует разрушение покрытия. Цепочки необходимо хранить в багажнике, чтобы в трудный момент можно было воспользоваться ими. Этому правилу стоит придерживаться владельцам и внедорожников, и легковых автомашин.
Последствия неисправностей
Неполадки в цепной передаче ГРМ приводят к таким проблемам:
- Растянутая и ослабленная цепь перескакивает на несколько зубьев. Как правило, это происходит в момент запуска двигателя.
- Цепь, работающая с увеличенным свободным ходом, нередко обрывает успокоитель и даже «прогрызает» канавку в головке блока цилиндров, сделанной из алюминиевого сплава.
- В некоторых марках автомобилей, где в силовых агрегатах применена однорядная цепь, может произойти её обрыв.
Двухрядные цепи тоже рвутся, но очень редко Последствия перечисленных неполадок могут быть такими:
- Самый безобидный вариант — смещение фаз газораспределения по причине перескакивания цепи на 1—2 зуба. Мотор плохо заводится и сильно вибрирует при работе, на ходу явно ощущается потеря мощности. При резком нажатии на педаль акселератора слышны выстрелы во впускном коллекторе либо выхлопной трубе.
- Когда есть смещение на 3 зуба, двигатель уже не заведётся. Другое дело, что на практике подобные ситуации встречаются редко, слишком свободная цепь проскакивает намного сильнее. Результат — удар поршнем по клапану, открывшемуся не вовремя.
- От сильного износа или обрыва успокоителя цепная передача ослабляется ещё сильнее, отчего наступают последствия, описанные выше.
- Нанесённый вред от разрыва однорядной цепи зависит от типа двигателя и момента, когда это произошло. Если все клапаны были закрыты, то поршни, продолжающие двигаться, не достанут до их тарелок.
Так выглядят клапаны после встречи с поршнями
В силовых агрегатах на 8 клапанов встреча с поршнем случается довольно редко из-за технологических зазоров, предусмотренных конструкцией (кроме отдельных моторов). А вот открытый в момент обрыва или перескока цепи клапан двигателя 16V почти всегда получает удар от поршня. В результате изгибается его шток и клапан остаётся в открытом положении. В особо тяжёлых случаях последствия бывают такими:
- повреждается даже седло клапана и направляющая втулка;
- в верхней части поршня появляется сквозная пробоина;
- на плоскости головки цилиндров около камеры сгорания появляется вмятина, отчего приходится менять её целиком.
Цепь, перескочившая или оборвавшаяся на ходу, даёт о себе знать резкой потерей мощности или полным отказом двигателя. Если вам удалось при этом расслышать металлический стук, означающий встречу поршня и клапана, то следует готовиться к серьёзному ремонту силового агрегата.
А это поршень, пробитый тарелкой клапана

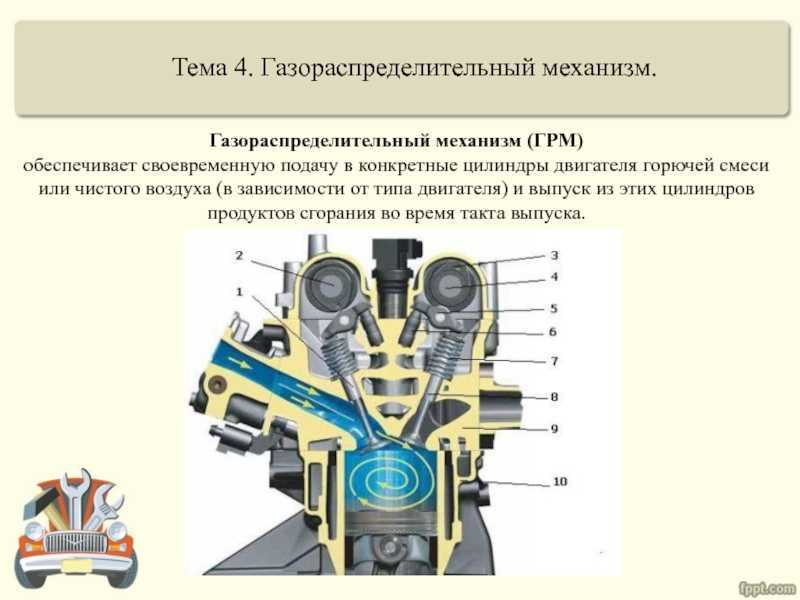

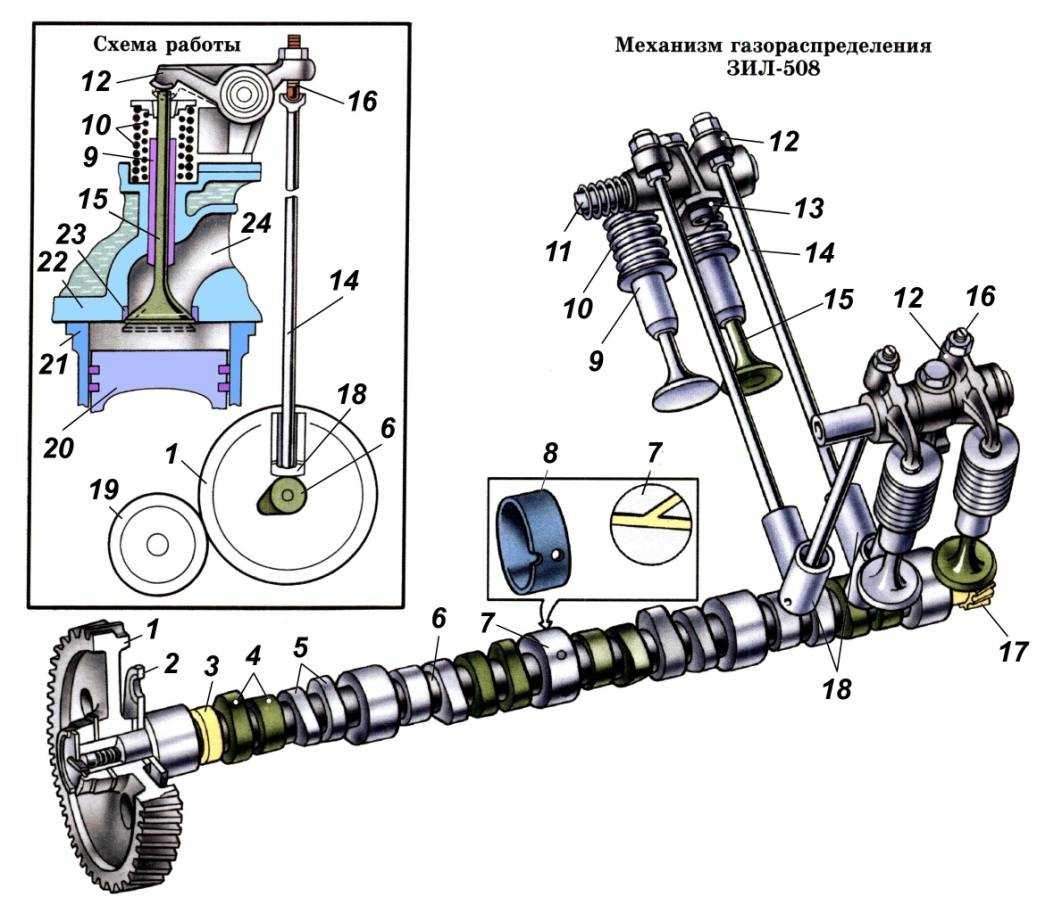

Классификация или типы ГРМ
Двигатели могут иметь различную компоновку газораспределительного механизма. Рассмотрим следующую классификацию.
По расположению распределительного вала
Существуют два типа положения распредвала:

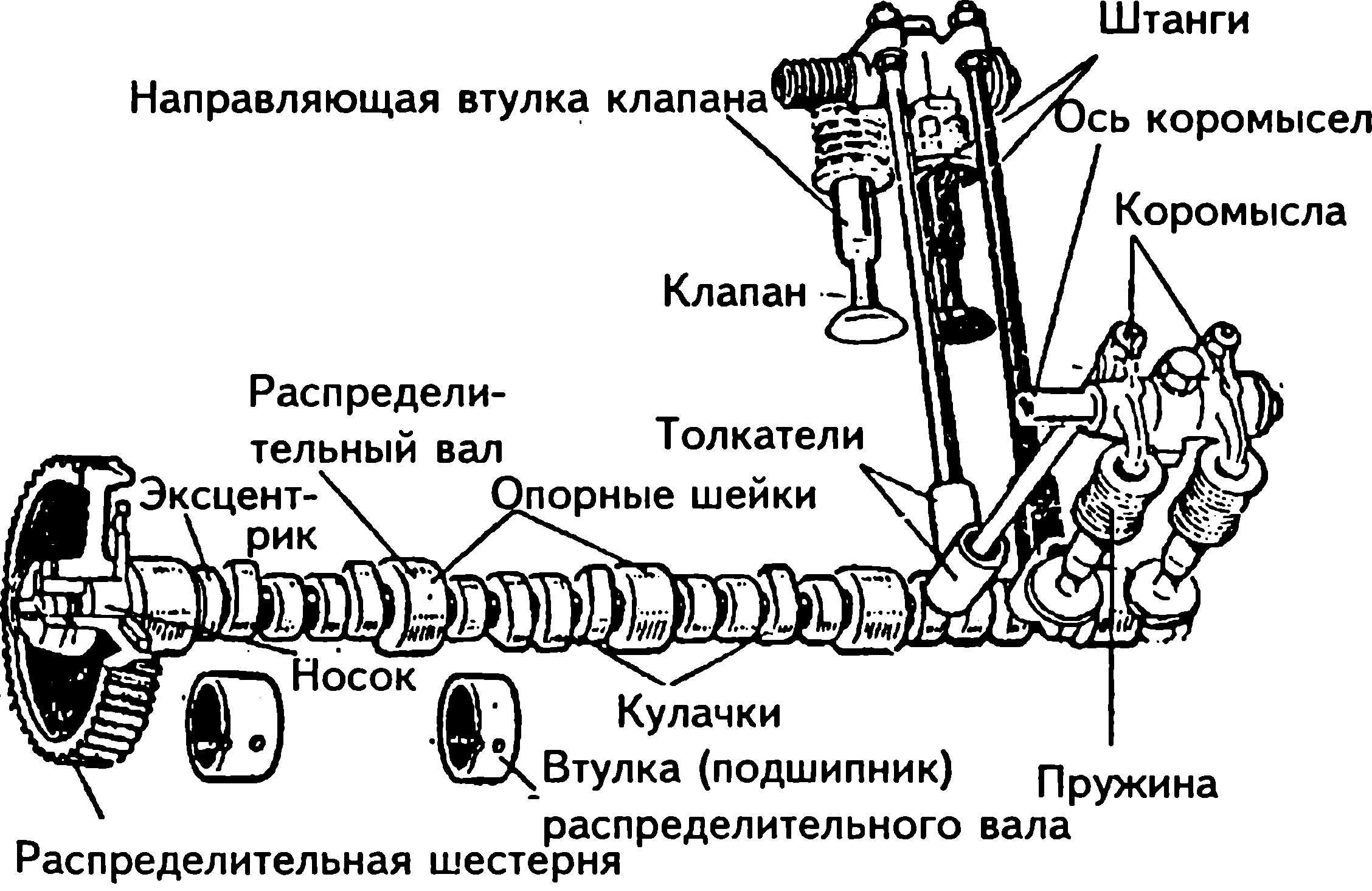

При нижнем расположении распредвал находится в блоке цилиндров рядом с коленчатым валом. Усилие от кулачков передается через толкатели на коромысла, при этом применяются специальные штанги. Они представляют собой длинные стержни и связывают толкатели внизу с коромыслами наверху. Нижнее расположение считается не самым удачным, но имеет и свои плюсы. В частности, более надежное соединение распредвала с коленвалом. Данный тип расположения на современных моторах не применяется.
При верхнем положении распредвал находится в головке блока цилиндров (ГБЦ) непосредственно над клапанами. При таком положении могут быть реализованы различные варианты воздействия на клапаны: через толкатели, коромысла или рычаги. Такая конструкция более простая, надежная и компактная. Верхнее положение распредвала получило более широкое распространение.
По количеству распределительных валов
На рядных двигателях могут быть установлены один или два распределительных вала. Моторы с одним распредвалом имеют аббревиатуру SOHC (Single Overhead Camshaft), а с двумя – DOHC (Double Overhead Camshaft). Один вал отвечает за открытие впускных, а другой за открытие выпускных клапанов. В двигателях c V-образной компоновкой используются четыре распредвала, по два на каждый ряд цилиндров.
По количеству клапанов
От количества клапанов на один цилиндр будет зависеть форма распредвала и количество кулачков на нем. Клапанов может быть два, три, четыре или пять.
Самый простой вариант с двумя клапанами: один работает на впуск, другой на выпуск. В трехклапаном двигателе два работают на впуск и один на выпуск. При четырех клапанах: два на впуск и два на выпуск. Пять клапанов: три на впуск и два на выпуск. Чем больше клапанов на впуске, тем больше объем поступающей топливовоздушной смеси в камеру сгорания. Повышается мощность и динамика двигателя. Сделать больше пяти не позволят размер камеры сгорания и форма распредвала. Наиболее часто встречается схема с четырьмя клапанами на цилиндр.
По типу привода
Различают три типа привода распределительного вала:
Главной проблемой цепного привода считается поломка натяжителей, успокоителей или разрыв самой цепи. При плохом натяжении цепь может перескакивать между зубьев в ходе работы, что приводит к нарушению фаз газораспределения.
Автоматически регулировать натяжение цепи помогают гидронатяжители. Они представляют собой поршни, которые давят на так называемый башмак. Башмак прилегает непосредственно к цепи. Он представляет собой изогнутую дугой деталь со специальным покрытием. Внутри гидронатяжителя находится плунжер, пружина и рабочая полость для масла. Масло поступает в натяжитель и выталкивает цилиндр до нужного уровня. Клапан закрывает масляный канал, и поршень постоянно поддерживает нужное натяжение цепи. По похожему принципу работают гидрокомпенсаторы в ГРМ. Успокоитель цепи гасит остаточные колебания, которые не погасил башмак. Так достигается оптимальная и точная работа цепного привода.
Для лучшего сцепления и надежности используются зубчатые ремни. Такой привод более прост. Разрыв ремня при работающем двигателе приведет к тем же последствиям, что и при разрыве цепи. Главными преимуществами ременного привода является простота эксплуатации и замены, дешевизна и бесшумная работа.
От правильной работы всего газораспределительного механизма зависит работа двигателя, его динамика и мощность. Чем больше количество и объем цилиндров, тем сложнее будет устройство ГРМ
Каждому водителю важно понимать устройство механизма, чтобы вовремя заметить неисправность
Источник
Зависит ли износ цепи от типа двигателя — турбированного, атмосферного, рядного или V-образного?
Зависит. Основная нагрузка на цепь ГРМ ложится при старте, когда ей нужно сдвинуть с места все валы. Чем больше по объему и размеру мотор, тем, соответственно, больше нагрузка, выше износ. V-образные двигатели имеют две головки блока, которые также добавляют нагрузки. А вот наличие турбонаддува на ГРМ почти не влияет, поскольку турбина включается в работу уже на заведенном моторе. Разве что из-за меньшей степени сжатия на турбомоторах старт чуть проще. Собственно, на равномерном ходу износ и цепи, и ремня минимальный.
Не стоит забывать, что механизм ГРМ состоит не только из цепи. Различные пластиковые элементы конструкции ГРМ также изнашиваются, поскольку и они сопротивляются температуре и химической среде, а потому тоже требуют замены.
Замена цепи
Для замены цепи стоит выбрать определенный день так как для этого требуется много работы и инструмента , но для разных моделей автомобилей требуется разное время для замены. Производить замену лучше у официального дилера, рабочая практика у них гораздо выше и меньше непредвиденных ситуаций может возникнуть. Но не стоит забывать, что и цены у них выше и запасные части дороже.
За высокой стоимостью вы получаете:
- оригинальные зап-части
- гарантию на работы и зап-части
- качественную работу
Если цена на зап-части для вас высока, есть вариант купить их самому в магазине, но гарантию вы уже не получите. Решать вам.

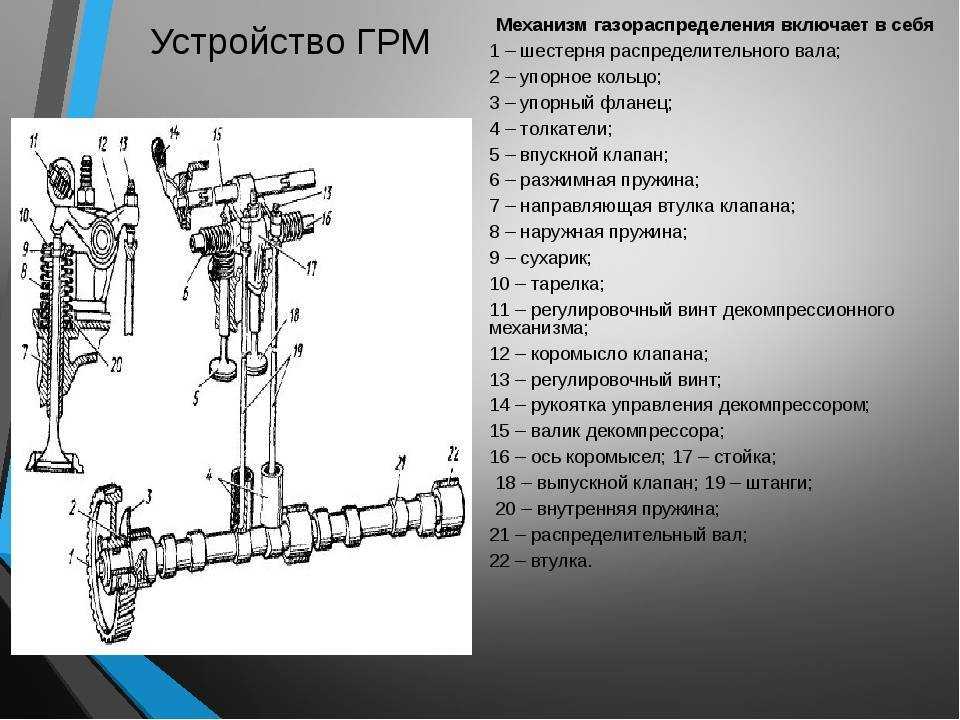

Типы ГРМ и их устройство
Газораспределительный механизм любого автомобиля, оборудованный двигателем внутреннего сгорания, содержит в себе систему привода. Такие схемы подразделяются на несколько типов приводов, давайте рассмотрим каждый. Характеристики любого двигателя никак не влияют на продолжительность эксплуатации всей системы.

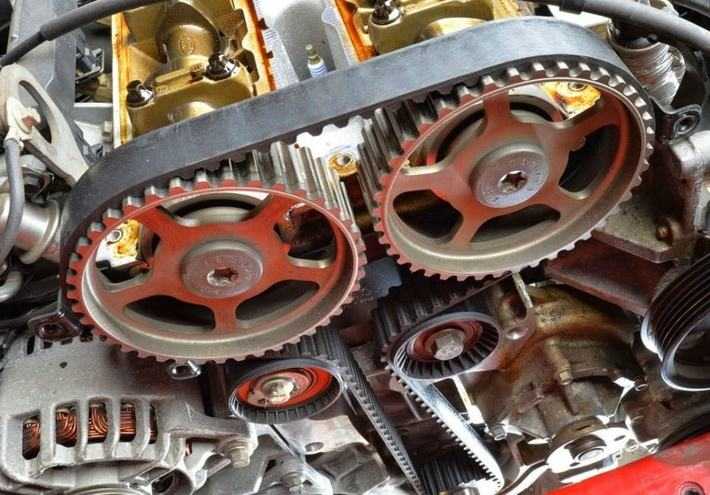

Ременной тип
Наиболее распространенным типом привода считается ременной. Ременной привод состоит из нескольких зубчатых шкивов, установленных на валу газораспределителя, а также на коленчатом валу. Вдобавок зубчатый вид имеет шкив водяного насоса.
Для обеспечения оптимального прилегания ремня ГРМ к поверхностям шкивов, применяются промежуточные ролики (блоки). Благодаря промежуточным роликам, ремень работает строго на своем месте, что способствует отсутствию перескоков зубчатого соединения во время работы двигателя внутреннего сгорания.
Чтобы ремень держался плотно и не проскакивал, инженеры устанавливают систему натяжения, которая автоматически регулирует натяжку ремня на разных режимах работы двигателя внутреннего сгорания. Такое взаимодействие служит отличным способом продлить срок службы всей схемы.
Особенности данной схемы способствуют прямому назначению во благо тишины работы мотора. Замена деталей ременного привода предусматривает сам ремень и промежуточные ролики, а также натяжительный механизм. Срок службы этих деталей может составить около 150 тысяч километров пробега, однако завод изготовитель рекомендует производить замену деталей ГРМ каждые 90 тысяч километров пробега.
Цепной тип
Наиболее надежным приводом в системе газораспределительного механизма ДВС считается цепной. Используя цепь в механизме газораспределителя, инженеры добились более эффективной надежности работы двигателя внутреннего сгорания. В данной системе используются специальные шестеренки, напоминающие по своему виду велосипедные звездочки, однако они явно отличаются от них. Характеристики моторов изменяются в зависимости от состояния ГРМ независимо от особенностей.
В большинстве автомобилей, где используется цепь, применяется технология двух рядной цепи. Такая схема необходима для обеспечения максимальной надежности и долговечности конструкции. Однако такая система имеет свои минусы, так как цепь имеет свойство растягиваться, что способствует рассинхронизации меток.
При обслуживании газораспределительного механизма любого двигателя внутреннего сгорания оборудованным цепным устройством привода, рекомендуется менять весь комплект, который включает в себя: цепь, звездочки, натяжитель и успокоитель.
Самостоятельно произвести замену цепи и всего комплекта практически невозможно, однако большинство сервисов берутся за данную работу без проблем.
Шестеренчатый тип
Заключительным видом ГРМ считается шестеренчатый. В данном типе ГРМ используется блок шестерён, с помощью которых происходит взаимодействие коленчатого и распределительного валов. Устройство ГРМ с механическим приводом шестерен предусматривает установку блока шестеренного механизма, который устанавливается непосредственно внутри двигателя внутреннего сгорания.
В данной системе отсутствуют какие-либо ролики и натяжные устройства, а также отсутствует и система успокоения. Виды этого ГРМ напоминают устройство коробки переключения передач, за исключением того, что шестеренки в ГРМ имеют иную форму зубьев привода. Такие системы наиболее часто встречаются на автомобилях марки Volkswagen на дизельных двигателях объемами 2.5 литра. Как правило, такие моторы устанавливаются на грузовые автобусы.
Обслуживание данного типа газораспределительного механизма считается очень сложным процессом, так как при необходимости заменить некоторые детали приходится разбирать весь силовой агрегат. Замене подлежат практически все детали, которые взаимодействуют с данной схемой. Благодаря какому устройству и постоянной смазке, блок шестерён распределительного механизма, обладает весьма большим моторесурсом, что ставит его наравне с цепным приводом.
Что в итоге
Как видно, для многих ведущих автопроизводителей выбор и переход исключительного на один или другой тип привода также является не простой задачей. Примечательно, что на разных моделях одного бренда могут быть установлены как моторы с цепью, так и с ремнем ГРМ.
Например, компания BMW, которая долгие годы использовала в конструкции ДВС только цепь, параллельно выпустила ряд моторов с ременным приводом (хорошо известный силовой агрегат M40).
Двигатели оказались вполне надежными, ремни полностью отрабатывали свой ресурс, никаких проблем с приводом и самим механизмом газораспределения в процессе эксплуатации выявлено не было. При этом версии моторов BMW с цепью бывали как удачными (цепь выхаживала без замены до самого капремонта агрегата), так и не особенно надежными, когда цепь требовала дорогостоящей замены уже спустя 80-90 тыс. км. С учетом данной информации не удается ответить на вопрос, что надежнее, цепь или ремень.
Концерн VAG (Volkswagen) на некоторых моделях начального сегмента устанавливает ремни, машины среднего класса оборудуются цепью, однако на мощные и объемные агрегаты производитель также ставит ременной привод. Получается, нельзя также сказать, что ремни можно встретить только на бюджетных версиях автомобилей, тогда как цепь идет на более престижные и дорогие модели.
Схожая ситуация прослеживается и у других автопроизводителей (отечественный автопром, марки из США и Японии). Все это говорит нам о том, что многое зависит не от самого типа привода, а от того, как он выполнен касательно технической части. Также не следует забывать и об особенностях эксплуатации того или иного ТС.
Напоследок отметим, что расширенный анализ преимуществ и недостатков цепного и ременного привода на современных моторах позволяет сделать несколько основных выводов:
- Цепь имеет ряд плюсов только применительно к стабильности работы ДВС. Если точнее, с таким приводом удается более точно настроить фазы газораспределения.
- Что касается ресурса, обслуживания, а также стоимости замены цепи и ремня, затраты на цепной привод в итоге окажутся намного больше (начиная от повышенных требований к качеству масла и заканчивая заменой самой цепи, натяжителя, успокоителя и т.д.).
- Надежность современных ремней ГРМ при их невысокой стоимости выглядит намного более привлекательным вариантом как в плане замены, так и простоты обслуживания.
- На практике своевременная замена ремня и роликов на качественные оригинальные изделия или проверенные аналоги позволяет говорить о достаточной надежности элемента.
- Также не следует верить в огромный ресурс цепи, так как на современных авто зачастую стоит облегченная узкая цепь с небольшим ресурсом. В этом случае нужен постоянный контроль шумов, желательна периодическая проверка натяжителя и успокоителей цепи, а также замена цепного привода по регламенту.
Если учесть высокую стоимость замены, становится понятно, что многие меняют цепь не по пробегу, а только тогда, когда проявляются признаки ее растяжения и другие неисправности. В этом случае будет неправильно говорить о каком-либо преимуществе в плане надежности, так как изношенная цепь может перескочить или ее оборвет в любой момент.
В случае с ремнем, затраты на его покупку и установку относительно небольшие, что позволяет каждому автолюбителю даже с ограниченным бюджетом обслуживать свой автомобиль по регламенту.
-
Цепь в конструкции цепного привода ГРМ
Использование цепи в устройстве привода ГРМ. Роликовая и зубчатая цепь. Натяжитель и успокоитель цепи, особенности эксплуатации цепного привода. Читать далее
-
Почему гнутся клапана при обрыве ремня или цепи ГРМ
Почему гнет клапана при обрыве приводного ремня или цепи: причины обрыва. Как узнать, гнет ли клапана на конкретном бензиновом или дизельном двигателе. Читать далее
-
После замены цепи или ремня ГРМ двигатель не…
Машина не заводится после замены ремня ГРМ, цепи ГРМ или проведения других работ с приводом газорасределительного механизма. Основные причины, рекомендации. Читать далее
-
Как самому поменять цепь ГРМ в гаражных условиях
Почему необходимо менять цепь газораспределительного механизма. Доступные способы самостоятельной замены цепи ГРМ, особенности и нюансы. Полезные советы. Читать далее
-
Как выставить ремень ГРМ при замене элементов привода
Когда нужно менять приводной ремень механизма газораспределения. Замена ремня ГРМ, выставление по меткам и как это сделать правильно. Советы и рекомендации. Читать далее
-
Цепной и ременной привод ГРМ
Назначение привода ГРМ. Преимущества и недостатки ремня или цепи в конструкции привода газораспределительного механизма двигателя. Читать далее
