Уаз-452: технические характеристики

Проблемы и распространенные неисправности

Обычно ЗМЗ-409 начинает требовать серьезного внимания на рубеже 300 тысяч км. Но доставлять проблемы он способен начать и раньше, если эксплуатировался в неблагоприятных условиях, без должного обслуживания.

Основные неисправности на УАЗ «Буханка» с инжекторным 409 двигателем, массово распространенном примере авто с этим мотором:

• рост потребления бензина;
• снижение мощности двигателя;
• падение давления в масляной системе;
• дым из моторного отсека;
• троение и нестабильная работа двигателя.

Проблемы двигателя возникают по разным причинам.

Мотор не заводится

Причинами этого могут быть:

• отсутствие давления бензина в топливной рампе;
• поломка в системе зажигания.

Следует проверить топливопроводы и бак, промыть и продуть их при необходимости. Если неисправен топливный насос двигателя, его меняют. Часто падение давления связано с забитым топливным фильтром, нуждающимся в замене. Еще одна возможная причина – поломка регулятора давления топлива, исправляющаяся заменой такового.

Если есть подозрения на проблемы зажигания, следует проверить свечи, катушки, бронепровода и другие компоненты

Важно убедиться, что выставлен правильный уровень опережения зажигания

Падение мощности мотора

Возможные причины:

• дроссельная заслонка двигателя открывается не полностью. Привод заслонки нуждается в регулировке.
• сломался ДПДЗ (датчик положения заслонки), его следует заменить;
• низкое давление в топливной рампе – см. выше;
• воздушный фильтр загрязнен и нуждается в замене;
• проблемы с зажиганием;
• нарушены зазоры клапанов, следует произвести их регулировку;
• низкая компрессия из-за пробоя прокладки ГБЦ, прогорания поршней двигателя или неисправности поршневых колец, нарушения прилегания клапанов, износа цилиндров/колец.

Двигатель внезапно глохнет или работает нестабильно

Причины:

• падение давления бензина;
• поломка регулятора холостого хода;
• потеря герметичности во впускной системе, подсос воздуха.

Низкое давление в масляной магистрали

Возможные неполадки и проблемы двигателя, ведущие к этому:

• неправильный сорт залитого в двигатель масла;
• попадание в картер бензина или охладителя с последующим вспениванием (опасное явление, необходимо как можно скорее устранить причину протечки и заменить масло);
• износ и загрязнение масляного насоса (его следует промыть и, если необходимо, поменять);
• загрязнение масляного фильтра (решение – замена такового);
• слишком малый зазор между дном картера и маслоприемником, повреждение последнего. Картер нужно привести к изначальной геометрии или заменить;
• слишком большой зазор между шейками коленвала и вкладышами. Решается заменой вкладышей двигателя и шлифованием шеек;
• засорения маслопроводов БЦ, трещины в полостях масляной магистрали. «Лечение» — ремонт БЦ или его замена.

Стук коленвальных подшипников

Металлический стук слышится при резком выжимании педали газа в холостом режиме, стук становится чаще с увеличением оборотов двигателя. Возможные причины:

• упало давление масла, детали двигателя испытывают масляное голодание. Следует найти и устранить причину;
• увеличение зазора между вкладышами коленвала двигателя и шейками. Нужна шлифовка шеек и замена вкладышей.

Стук из блока поршней

Вызывается биением поршней о стенки цилиндра, хорошо определяется под нагрузкой на малых оборотах, носит приглушенный характер. Причины:

• большой зазор между цилиндром и поршнем. Проблема решается заменой поршней с одновременной расточкой цилиндров двигателя (и хонингованием таковых);
• если к стуку привел большой зазор между канавками поршня и кольцами, следует заменить последние, или поршни в комплекте с кольцами.

Высокий расход масла

Вызывается:

• утечками через уплотнения двигателя;
• засоренным картером;
• проблемами поршня, колец, маслосъемных колпачков.

Вибрация мотора

Причины:

• дисбаланс коленвала двигателя (требуется балансировка)
• нуждающиеся в регулировке зазора клапаны;
• износ опор двигателя;
• ослабло крепление шкива коленвала.

Перегрев двигателя

Вызывается неисправностями в системе охлаждения: следует проверить уровень охлаждающей жидкости и общее состояние системы.

Интерьер

Наверно не стоит искать доказательства комфортности салона этого автомобиля. В автосалоне доминируют металл и дерматин. Внутри кабины выступающая часть двигателя сокращает свободное пространство. Приборная панель фиксирует минимум необходимой текущей технической информации.

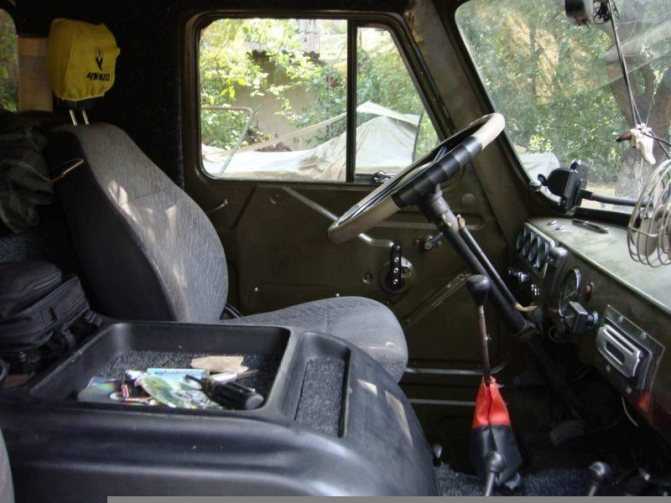

Салон УАЗ-452

В неё встроен печной воздухозаборник. Под панелью установлена печь для отопления, а тёплый воздух в салон поступает через открывающуюся дверцу. Недостаточный обогрев в холодное время и отсутствие охлаждения салона в жаркое время года, плохая звукоизоляция — следствие дизайнерского аскетизма и стремления к удешевлению.

Тюнинг салона

Счастливый обладатель этой модели осознаёт, насколько неудобен автосалон «буханки» по сравнению с подобными зарубежными вариантами. Но если не забывать, что при производстве этого автомобиля комфорт второстепенен, то, приложив усилия, средства и творческий подход, вполне реально создать в салоне уют.

• Начать можно и нужно с замены штатных сидений на современные мягкие кресла;
• Очередной шаг в тюнинге автосалона это изоляция внешнего шума, внутреннего дребезга элементов кабины и улучшение качества внутренней отделки;
• Полы, дверные полости и заднюю стенку можно проложить виброизолом, покрыть звукоизоляцией, а стыки уплотнить герметиком;
• Потом сделать внутреннюю обшивку.

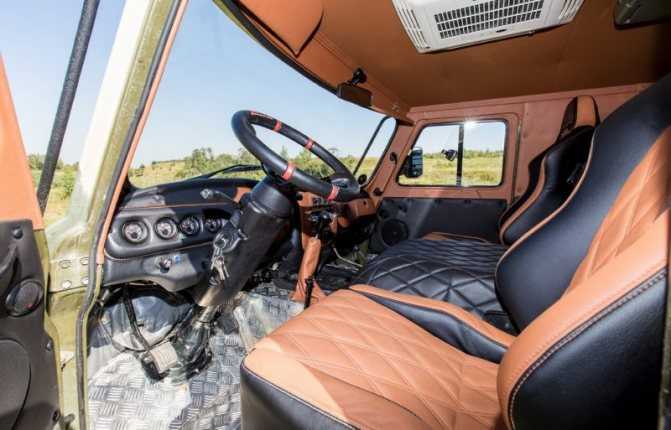

Тюнингованный салон УАЗ-452 Сегодня пользуется популярностью отделка салона кожей. Нередко в интерьер вносят дополнительные элементы в виде бардачков, современного освещения, полочек и пепельниц. Руль лучше заменить на удобный и эргономичный от иномарки в мягком футляре, не забывая при этом о его надёжном креплении.

Тюнинг салона УАЗ-452

Приятные ноты в тюнинг транспортного средства вносит установка электрических стеклоподъёмников, аудио аппаратуры и модернизация печного отопления. Итак, созданное владельцем удобство использования «буханочки» несомненно добавит и душевного комфорта.

Распространенные неисправности и проблемы

Ресурс двигателя ЗМЗ-409 достаточно большой. Первые неисправности начинают возникать после 300 тыс. км пробега. При эксплуатации в экстремальных условиях проблемы появляются раньше. Ремонт мотора не вызывает затруднений, поскольку детали находятся в свободной продаже.

Стук из блока поршней

Посторонние звуки возникают при соприкосновении поршней и стенок цилиндров. Стук усиливается при повышении нагрузок на малых оборотах. Его возникновению способствуют такие причины:

1. Увеличение расстояния между поршнем и цилиндром. Проблему решают расточкой цилиндрических деталей. Поршни заменяют.
2. Увеличение зазора между кольцами и канавками поршня. Кольца нужно заменить. Иногда меняют одновременно поршни и кольца.

Высокий расход масла

Увеличению расхода смазочного материала способствует подтекание масла через уплотнители мотора, засорение картера, поломка поршней, колпаков или колец. Изношенные детали подлежат замене.

Мотор не заводится

Отказ двигателя происходит из-за падения давления топлива в рампе или выхода из строя системы зажигания. В этом случае проверяют бензобак и топливные каналы. При необходимости их продувают, а неисправный бензиновый насос заменяют. Давление может упасть из-за засорения топливного фильтра, который также следует заменить. Реже выходят из строя регулятор давления, свечи, бронепроводы. Все эти детали подлежат ремонту или замене. После этого правильно выставляют уровень опережения зажигания.

Почему не заводится УАЗ Патриот?

Перегрев двигателя

Такая неисправность свидетельствует о выходе из строя охлаждающей системы. Нужно замерить количество жидкости и проверить состояние системы охлаждения автомобиля.

Вам будет интересно почитать здесь: система охлаждения уаз патриот

Перегрев двигателя ЗМЗ-409.

Низкое давление в масляной магистрали

Причинами неисправности могут являться:

1. Неправильный выбор типа масла.
2. Заброс в картер топлива смазочного материала или охлаждающей жидкости с дальнейшим вспениванием. Нужно срочно устранить причину этого явления и заменить масло.
3. Засорение или поломка масляного насоса, который следует промыть и при необходимости заменить.
4. Загрязнение фильтра. Деталь подлежит замене.
5. Уменьшение расстояния между маслоприемником и картером. Устройствам придают правильное положение, изношенные элементы заменяют.
6. Увеличение щели между шейками коленвала и прокладками. Шейки следует отшлифовать, а прокладки заменить.
7. Засорение форсунок, трещины в элементах масляного трубопровода. Нужно заменить блок цилиндров.

Падение мощности мотора

Главными причинами снижения мощности ДВС являются такие неисправности:

1. Неполное открытие дроссельной заслонки. В таком случае потребуется ремонт привода заслонки.Интересный материал тут: дроссельная заслонка уаз патриот

2. Поломка контроллера положения заслонки. Необходимо заменить элемент.
3. Снижение давления в топливной рампе.

4. Засорение воздушного фильтра. Деталь требует замены.Подробнее здесь: замена воздушного фильтра уаз буханка змз 409

5. Неисправность системы зажигания.Вам будет интересно почитать здесь: порядок зажигания уаз

6. Изменение зазоров клапанов. Требуется регулировка.
7. Нарушение целостности прокладки головки блока цилиндров, сгорание поршней, поломка колец или клапанов. Нужно проверить порядок работы цилиндров, заменить изношенные элементы.

Это Вас заинтересует: замена топливного фильтра уаз патриот

Двигатель внезапно глохнет или работает нестабильно

Двигатель УАЗ Патриот самопроизвольно отключается из-за снижения топливного давления, неисправности контроллера холостого хода, разгерметизации впускной системы.

Вам будет интересно почитать здесь: датчик холостого хода уаз

Стук коленвальных подшипников

Посторонний звук возникает при резком нажатии педали газа на холостом ходу. При увеличении оборотов стук усиливается. Это может происходить из-за следующих неисправностей:

1. Падение давления масла. Причин может быть несколько, но их следует быстро найти и устранить, поскольку недостаточная смазка ведет к росту трения.
2. Изменение расстояния между вкладышами коленчатого вала. Требуется замена вкладышей и шлифовка шеек.

Подшипники коленвала.

Вибрация мотора

К причинам возникновения вибрации относятся следующие неисправности:

• нарушение баланса коленчатого вала (нужна балансировка);
• увеличение зазоров клапанов;
• износ опорных элементов двигателя;
• ослабление шкива коленвала.

Тормозная система

Здесь установлены задние и передние тормоза барабанного типа.

Барабанная тормозная система УАЗа Буханка состоит из стояночного, рабочего и вспомогательного механизма.

Рабочая система включает в себя главный тормозной цилиндр, вакуумный усилитель, регулятор уровня давления в задних тормозных механизмах, колодки, блок АБС, рулевую колонку, рабочие контуры.

Главный цилиндрический механизм преобразует усилие, которое поступает от тормозной педали, в давление рабочей жидкости и распределяет его по контурам, вследствие чего происходит торможение транспорта. Усилитель необходим для создания большего давления в системе.

Поршни рабочих цилиндров начинают перемещать тормозные колодки к барабанам колес. При дальнейшем нажатии на тормозную педаль происходит замедление вращения колесных механизмов, а давление рабочей жидкости возрастает до 15 МПа.

Когда водитель отпускает педаль, возвратная пружина переводит главный цилиндрический механизм в нейтральное положение, жидкость перетекает в цилиндр, а колодки отпускают барабаны, что приводит к снижению уровня давления.

Стояночная система необходима для удержания автомобиля на одном месте в течение продолжительного времени, для экстренного торможения и для предотвращения самопроизвольного передвижения транспортного средства на уклоне.

Рекомендуется менять рабочую жидкость в тормозной системе 1 раз в полгода. Количество рабочей смеси не должны быть ниже 3 л. Максимальная вместительность емкости этой системы — 7,5 л.

Заявленные нормы расхода топлива УАЗ Буханки

Вне зависимости от системы подачи топлива, автомобили Буханка не отличаются высокой экономичностью. Причинами являются большой вес, трансмиссия со всеми ведущими колесами и плохая аэродинамика. Введение системы распределенного впрыска и агрегатов с увеличенным рабочим объемом и мощностью позволило сократить расход топлива на 2-3 л по сравнению с карбюраторными двигателями.

Расход топлива УАЗ Буханка инжектор 409

В заводской инструкции за 2007 г. указан контрольный расход при движении со скоростью 90 км/ч в диапазоне от 13,5 до 17,5 л на 100 км пробега (при использовании 107-сильного мотора УМЗ-4213 объемом 2,89 л, соответствующего нормативам Евро-2/3).

С появлением на автомобилях ЗМЗ-40911 мощностью 112 л. с. и объемом 2,693 л заявленный заводом параметр составляет от 13,5 до 17 л. На 2020 г. в документации и рекламных буклетах указывается расход на уровне 11,2-12,4 л при скорости 80 км/ч (данные об экономичности в городских условиях завод не публикует).

В заводской инструкции указан контрольный расход топлива.

Расход топлива УАЗ Буханка карбюратор

Для машин с карбюраторным агрегатом УМЗ-451 (мощность 72 л. с.) в СССР был установлен нормативный расход бензина на уровне 16-17 л на 100 км пути (в зависимости от кузова). Параметр официально утверждался постановлениями Министерства транспорта и использовался для списания топлива.

После модернизации и смены индекса базового шасси на 2206 мощность выросла до 76 л. с., а расход по нормативам составлял до 15,3-16,5 л на 100 км пробега (параметр зависел от типа установленного кузова).

Появление автомобиля

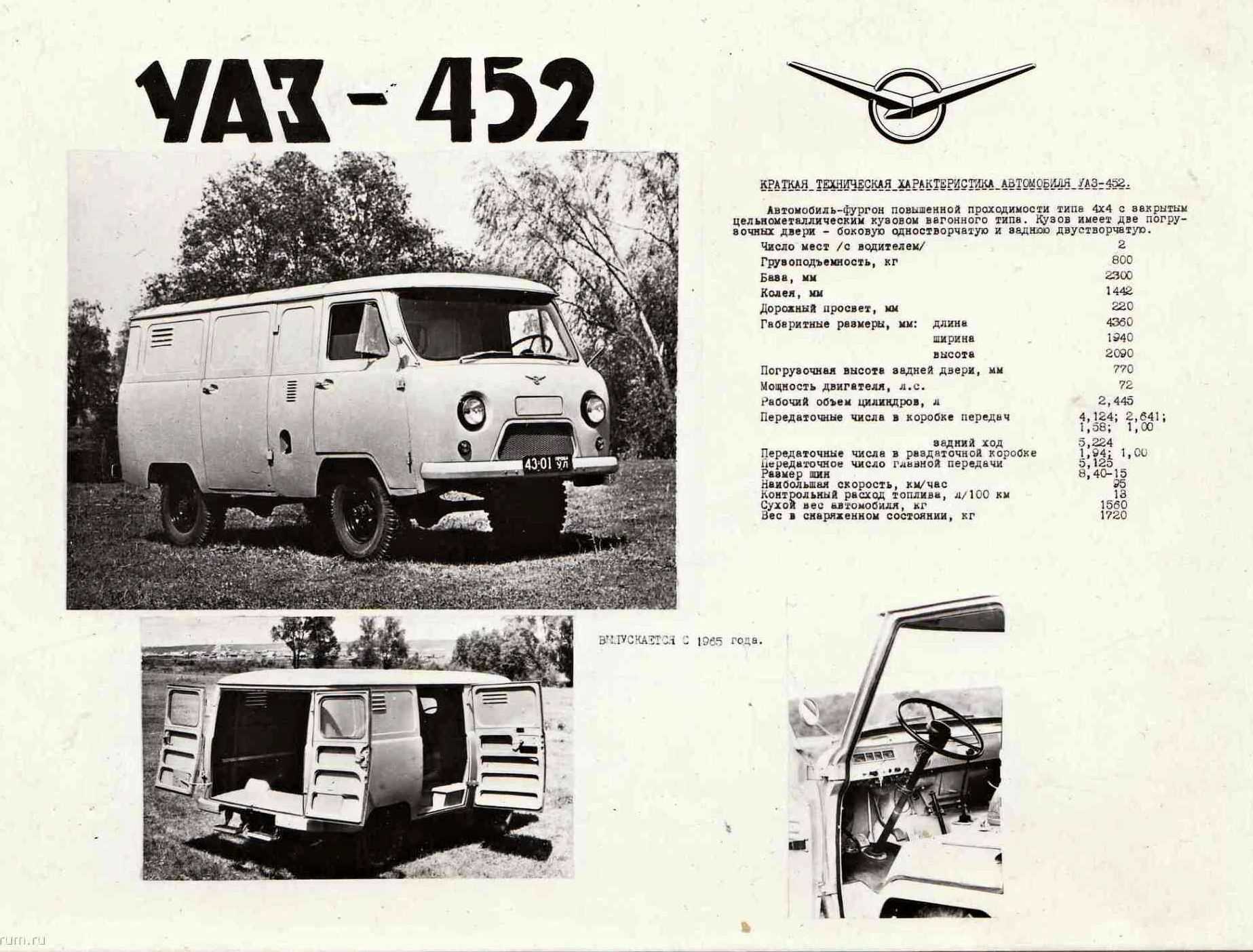

Прообразом первого «452-го», называемого народом “Буханка” была советская машина ГАЗ-69. Создавая УАЗ в пятидесятых годах, конструктивные решения и наработки ГАЗ позволили сконструировать все пригодную ходовую часть с возможностью перевозить грузы. На платформу планировалось устанавливать как бортовой кузов, так и фургон, выполненный из металла.

В 58-ом на ходовой платформе ГАЗ-69 удлинённой модификации выходит в свет автомобиль с полным приводом, маркировка УАЗ-450. Машина вышла в вариантах исполнения: фургон, грузовик с бортами, санитарный автомобиль. Силовая установка устанавливалась на транспорте под водительской кабиной, мотор позаимствован у ГАЗ. Двигатель с нижним расположением клапанов, объёмом 2,4 см3, выдавал 62 лошадиные силы. Импульс на колёса передаётся при помощи коробки с тремя ступенями и раздаточным механизмом на две ступени.

Впоследствии, на базе марки выпустили модель УАЗ-451, который имел привод на заднюю ось. Машина оснащена силовой установкой с верхней компоновкой клапанов, выпуск Ульяновского завода. Импульс на колёса передавался коробкой с четырьмя ступенями. Снаружи дизайн кабины приобрёл черты, сохранившиеся до сих пор.

Модернизация УАЗ-450 привела к тому, что в 65-ом появилась “452” модель, названная народом “Буханка” за характерное сходство с изделием из хлеба. УАЗ 452 буханка технические характеристики, которого привели к популярности и узнаваемости, востребован слоями общества. Семьдесят четвёртый год ознаменовался выходом миллионной машины УАЗ-452. За вклад в развитие автомобилестроения и за успешную модификацию, завод много раз награждали. Позже, изделие отметили Всесоюзным Знаком Качества (1977г).

За двадцать лет выпуска изменений и доработок в «452» не вносилось. В 1985 году решено изменить маркировку автомобилей, выходящих с завода. Четыреста пятьдесят второй промаркировали, как “3741”, индекс используют и сегодня. “Буханка” в сегодняшнем исполнении оборудована мотором с распылением горючего, отвечающим стандарту Евро-4, механизмом предотвращающим блокировку колёс, гидравлическим усилителем руля.

Характерные неисправности и пути их устранения

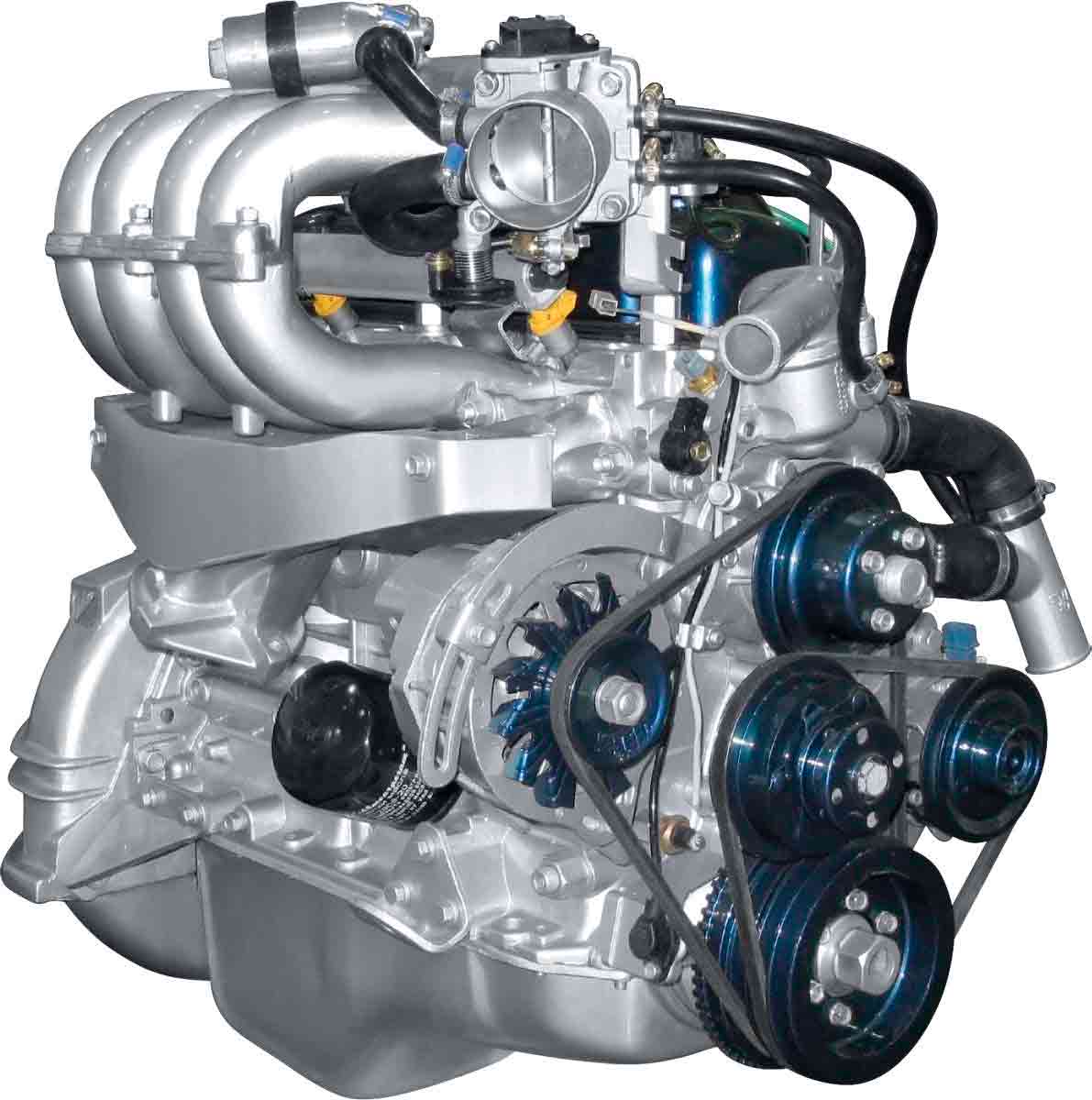

ЗМЗ 409 создан в результате многочисленных модернизаций и усовершенствования предыдущих моделей, но двигатель по прежнему подвержен определённым неисправностям:

Двигатель не запускается, здесь может быть несколько причин:

1. В системе питания и топливной рампе может отсутствовать давление бензина.

Система питания ЗМЗ 409 сложный механизм, управляемый электроникой, поэтому сбои во всей системе питания прежде всего возникают по причине проблем с электроникой. Часто выходит из строя регулятор, контролирующий давление топлива, если это так, то нужно установить новый и проблема может исчезнуть.

Давление бензина может отсутствовать по причине забитого топливного фильтра. Для устранения неисправности нужно поставить новый фильтр для очистки горючего.

Если и здесь всё в порядке, то нужно проверить работу насоса, подающего топливо. В случае неисправности последний подлежит замене. Если и здесь всё в норме, то остаётся проверить проходимость трубопроводов, они могут быть забиты, в этом случае их нужно продуть сжатым воздухом;

2. Мотор может не заводится по причине проблем с зажиганием. Чтобы устранить неполадку, нужно проверить исправность броне проводов, катушек зажигания, свечей. Нужно убедиться, что опережение зажигания установлено верно. Если и здесь нет проблем для беспокойства, то виной всему сбои в электронном управлении зажигания.

Потеря мощности

Следующей характерной неисправностью может быть уменьшение мощности силового агрегата. Здесь поводов для беспокойства, тоже может быть несколько:

• дроссельная заслонка может не полностью открываться по причине неправильной регулировки привода;
• датчик, указывающий положение заслонки может передавать неточные данные, в этом случае нужно установить новый датчик;
• мощность мотора может уменьшиться по причине уменьшения давления в системе, эта проблема описана выше;
• загрязнённый фильтр очистки воздуха может привести к уменьшению мощности ДВС, для устранения проблемы, он подлежит замене;
• возможные проблемы с зажиганием тоже могут привести к потере мощности;
• выход из строя гидравлических толкателей, прогар поршней или клапанов, залегание или износ поршневых колец, низкая компрессия в камерах сгорания, всё это может привести к потере мощности. Замена неисправных деталей решит проблему.

Мотор глохнет во время движения и больше не заводится

Причина резкой остановки движка, скорее всего являются проблемы с электроникой. Чаще всего ломается датчик, указывающий положение коленвала. Опытные водители возят с собой запасной датчик.

Давление масла

Слабое давление моторной смазки в масляной системе может быть по таким причинам:

• не соответствующий сорт используемого масла;
• попадание охлаждающей жидкости в картер двигателя, по причине прогара прокладки ГБЦ. Данную неисправность можно определить по внезапно увеличившемся уровне масла в движке. Необходимо принять срочные меры, к устранению проблемы. В обратном случае данная неполадками может ускорить капитальный ремонт мотора;
• выход из строя масляного насоса, последний подлежит замене;
• деформация поддона картера может привести к уменьшению расстояния между масло приёмным фильтром грубой очистки и дном картера. Данная неисправность будет мешать поступлению необходимого количества масла в масляную систему. Поддон картера нужно немедленно выровнять или заменить;
• износ деталей ШПГ, исправить неполадку поможет замена изношенных деталей.

Стук в двигателе

Стук в моторе частот бывает по причине неисправных гидрокомпенсаторов. Однако могут стучать подшипники скольжения коленчатого вала. Проблему нужно определять и решать немедленно, иначе могут развиться более серьёзные неисправности ДВС.

В заключение можно сказать, что 409 двигатель и его модификации стали мощнее, современнее и надёжнее. Вышеперечисленные неисправности возникают далеко за рубежом пробега 200 тыс., км., это при том что заявленный ресурс ДВС составляет 150 тыс., км. Учитывая простоту конструкции мотора, большинство неисправностей можно устранить своими силами, а доступность и невысокая стоимость запчастей, только способствуют быстрому и успешному ремонту.

Современные буханки

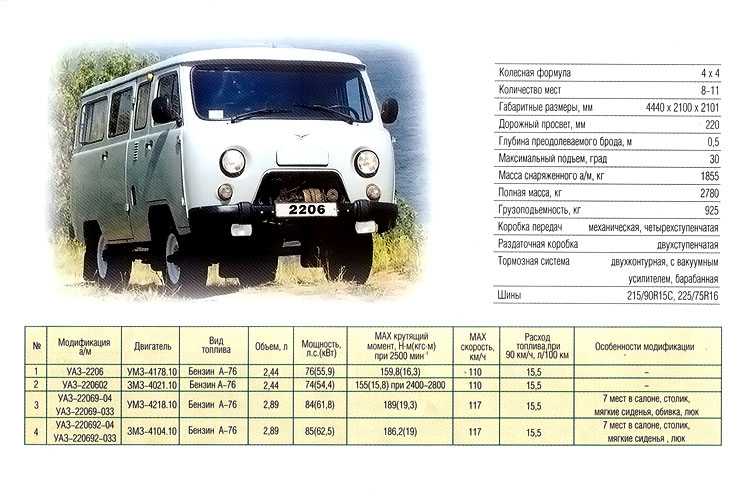

Современный УАЗ 2206 представляет собой автомобиль с цельнометаллическим кузовом, надежной рамной конструкцией и силовым агрегатом, который обеспечивает отличную работоспособность. Еще одним немаловажным преимуществом является простота «буханки», ею очень легко управлять даже на бездорожье. А невысокая цена на микроавтобус не может не радовать поклонников российских автомобилей. Можно сказать, что благодаря большому количеству плюсов и достоинств, «буханку» можно назвать абсолютным лидером среди других российских вездеходов.

Это интересно: ТОП-2 модификации советского легкого грузового автомобиля УАЗ-451: описываем со всех сторон

Модификации двигателя ЗМЗ 409

1. ЗМЗ 409.10 — основной мотор, соответствует экологическому стандарту Евро-2. Мощность 143 л.с.2. ЗМЗ 40904.10 — аналог 409.10 с новой ЦПГ, новые прокладки, ДАД, соответствует экологическому стандарту Евро-3. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.3. ЗМЗ 40905.10 — аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.4. ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904.10, другой ресивер, распредвалы (подъем 8, фаза 240), прошивка, соответствует экологическому стандарту Евро-3. Используется на буханках УАЗ. Мощность 112 л.с.5. ЗМЗ 40911.10 — аналог ЗМЗ 4091.10, ДАД, соответствует экологическому стандарту Евро-4. Используется на буханках УАЗ. Мощность 112 л.с.6. ЗМЗ 4092.10 — несерийный мотор. Мощность 160 л.с. Используется на Волгах.

Двигатель ЗМЗ-409 (вид справа): 1 – масляный картер; 2 – масляный фильтр; 3 – кран масляного радиатора; 4 – стартер; 5 – шланги подогрева дроссельной заслонки; 6 – датчик детонации; 7 – шланг от регулятора давления топлива к каналу холостого хода; 8 – впускная труба; 9 – регулятор давления топлива; 10 – шланг подачи воздуха; 11 – ресивер; 12 – регулятор холостого хода; 13 – генератор; 14 – гидронатяжитель верхней цепи; 15 – проушина (рым) для подъема двигателя; 16 – регулировочный болт натяжения ремня привода насоса гидроусилителя и шкива вентилятора; 17 – кронштейн насоса гидроусилителя; 18 – регулировочный болт ремня привода генератора и водяного насоса; 19 – датчик положения коленчатого вала (датчик синхронизации); 20 – установочные метки ВМТ такта сжатия; 21 – гидронатяжитель нижней цепи.

Двигатель ЗМЗ-409 (вид слева): 1 – кран слива охлаждающей жидкости; 2 – насос гидроусилителя; 3 – шкив коленчатого вала; 4 – шкив водяного насоса; 5 – ремень привода насоса системы гидроусилителя и шкива вентилятора; 6 – натяжной ролик; 7 – датчик указателя температуры охлаждающей жидкости; 8 – датчик температуры охлаждающей жидкости; 9 – термостат; 10 – ремень привода генератора и водяного насоса; 11 – вязкостная муфта; 12 – датчик сигнальной лампы аварийного падения давления масла; 13 – датчик указателя давления масла; 14 – пробка маслоналивной горловины; 15 – дроссельный узел; 16 – датчик положения дроссельной заслонки; 17 – катушки зажигания; 18 – указатель (щуп) уровня масла; 19 – проушина (рым) для подъема двигателя; 20 – датчик фазы; 21 – теплоизоляционный экран; 22 – выпускной коллектор; 23 – пробка сливного отверстия.

Поперечный разрез двигателя ЗМЗ-409: 1 – масляный картер; 2 – приемник масляного насоса; 3 – масляный насос; 4 – привод масляного насоса; 5 – шестерня промежуточного вала; 6 – блок цилиндров; 7 – впускная труба; 8 – ресивер; 9 – распределительный вал впускных клапанов; 10 – впускной клапан; 11 – крышка клапанов; 12 – распределительный вал выпускных клапанов; 13 – указатель уровня масла; 14 – гидравлический толкатель клапана; 15 – наружная пружина клапана; 16 – направляющая втулка клапана; 17 – выпускной клапан; 18 – головка блока цилиндров; 19 – выпускной коллектор; 20 – поршень; 21 – поршневой палец; 22 – шатун; 23 – коленчатый вал; 24 – крышка шатуна; 25 – крышка коренного подшипника; 26 – пробка сливного отверстия; 27 – корпус толкателя; 28 – направляющая втулка; 29 – корпус гидрокомпенсатора; 30 – стопорное кольцо; 31 – поршень гидрокомпенсатора; 32 – шариковый клапан; 33 – пружина шарикового клапана; 34 – корпус шарикового клапана; 35 – разжимная пружина.

Натяжение ремней привода агрегатов: 1 – датчик синхронизации; 2 – автоматический механизм натяжения; 3 – ремень привода генератора и водяного насоса; 4 – шкив генератора; 5 – впускная труба; 6 – ресивер; 7 – дроссельный узел с датчиком положения дроссельной заслонки; 8 – крышка маслоналивной горловины; 9 – крышка клапанов; 10 – шкив вентилятора; 11 – шкив водяного насоса; 12 – шкив насоса гидроусилителя рулевого управления; 13 – болт крепления насоса гидроусилителя рулевого управления; 14 – регулировочный болт; 15 – ремень привода вентилятора и насоса гидроусилителя рулевого управления; 16 – шкив-демпфер коленчатого вала.

УАЗ-452: особенности и история модели

Предшественником УАЗа-452, на конструкцию которого опирались специалисты Ульяновского завода при разработке новой модели, был классический советский внедорожник ГАЗ-69. Универсальная версия этого автомобиля оснащалась восьмиместным кузовом с двумя боковыми дверями и откидным задним бортом. Вдоль боковых бортов устанавливались трёхместные поднимающиеся скамейки. Предусматривалось крепление носилок для перевозки раненых, машина оборудовалась буксирным устройством.

В конце 50-х годов ХХ века конструкторам была поставлена задача: на базе ГАЗ-69 создать более крупное и грузоподъёмное универсальное грузопассажирское шасси, для серийного производства как бортовых грузовиков, так и цельнометаллических фургонов «вагонной» компоновки. И та, и другая версия должны были обладать хорошей проходимостью.

Успешный опыт в Ульяновске уже имелся: к этому времени прошли дорожные испытания новые автомобили УАЗ-300 и УАЗ-302. Эти бензиновые грузовики, оснащённые 50-сильным двигателем от «Победы» и четырёхступенчатой коробкой передач были  оригинальным развитием знаменитой «полуторки».

К 1958 году на удлинённой базе и шасси ГАЗ-69, с использованием основных узлов этого внедорожника, были построены, испытаны и запущены в производство полноприводные автомобили серии УАЗ-450. Они появились в трёх вариантах исполнения: фургон, санитарный автомобиль и бортовой грузовик. На УАЗах-450 был установлен нижнеклаппанный ГАЗовский двигатель объёмом 2 432 см 3, мощностью  62 л.с. (45 кВт). Длина машины составила 4,3 м. Масса в снаряженном состоянии — 1,65 т. Грузоподъемность — 0.8 т. Скорость по шоссе — 90 км/ч.

Дальнейшее развитие новая серия получила в автомобилях марки УАЗ-451, обладавших только одним ведущим мостом (заднеприводные). Их грузоподъёмность была увеличена до 1,0 тонны. Эти машины комплектовались более мощным верхнеклапанным двигателем собственной разработки Ульяновского завода, усовершенствованной четырёхступенчатой коробкой передач.

Было изменено внешнее оформление кабины: она приобрела знакомые и ныне каждому в СНГ, да и за его пределами, черты. «Ноздри» заменили той решёткой радиатора, что дожила и до наших дней. Заднеприводной УАЗ-451, несколько лет выпускавшийся впоследствии параллельно с УАЗ-452, тоже производили в трёх модификациях: фургон; санитарный автомобиль и грузовик с двухместной кабиной и деревянным кузовом.

В 1965 году УАЗ-450 был существенно модернизирован. Кузов получил боковую дверь, превратившую грузовой фургон в грузопассажирский, с двустворчатой дверью сзади. В зависимости от модификации и предназначения (санитарный автомобиль, почтовый фургон и т.д.), слегка менялась и конфигурация дверей. Усовершенствовали также двигатель и трансмиссию машины. Так появился «тот самый», легендарный УАЗ-452.

В 1966 году автомобиль УАЗ-452Д (бортовой грузовик-«головастик») был награждён золотой медалью на Московской международной выставке сельхозтехники. А 20 августа 1966 года Ульяновский автозавод получил от партии и правительства орден Трудового Красного Знамени – за успешное освоение серийного производства столь нужного в народном хозяйства авто-семейства.

В 1974 году, 18 февраля, с конвейера предприятия сошёл миллионный автомобиль УАЗ. Им стала «буханка» – грузовой фургон УАЗ-452. Через пару лет – 16 февраля 1976 года, завод наградили вторым орденом Красного Знамени, в частности, за новую удачную модель – УАЗ 452В – универсальный 10-местный микроавтобус. В ноябре 1977 года семейству УАЗ-452 был присвоен Всесоюзный Знак Качества.

В 1970-х годах, шасси, двигатель и трансмиссию автомашин УАЗ-452 унифицировали по конструкции с агрегатами другого «бестселлера» Ульяновского автозавода – семейства УАЗ-469. В начале 1980-х годов рычажные амортизаторы заменили на телескопические; оснастили машины 90-сильным двигателем модели УМЗ-414 (крутящий момент 172 Н*м при 2200 1/мин); закрытой системой охлаждения с расширительным бачком.

Выпускаемые ныне «буханки», «таблетки» и «головастики», при сохранении своего внешнего патриархального вида, уже оборудованы современным инжекторным двигателем, соответствующим стандартам Евро-4, АБС, гидроусилителем руля. Но последний именно УАЗ-452 сошёл с конвейера в 1985-м году, а все последующие его потомки назывались другими индексами.

Описание

Как и большинство двигателей автомобилей УАЗ, мотор УМЗ 421 – это классический рядный 4-х цилиндровый силовой агрегат, блок цилиндров которого выполнен из алюминия. Конструктивно он является современным представителем модельного ряда силовых агрегатов, берущих свое начало от мотора ГАЗ 21 производства УМЗ. В этот модельный ряд входят силовые агрегаты УМЗ 451, УМЗ 414, УМЗ 417 и УМЗ 421 с нижним расположением одного распределительного вала. Эти моторы существенных конструктивных отличий не имеют и в свое время каждый из них устанавливался на УАЗ «буханку».

Прототипом 421 мотора является двигатель УАЗ 469 (УМЗ 417). От последнего он отличается большим размером выпускных клапанов и увеличенным объемом цилиндров. Модификации УМЗ 4213…4216 – это уже инжекторные двигатели.

До появления мотора УМЗ 421 считалось, что двигатели ЗМЗ более надежны. Линейка силовых агрегатов ЗМЗ, которые также устанавливались на автомобилях УАЗ, представлена силовыми агрегатами ЗМЗ 24 и ЗМЗ 402. При разработке УМЗ 421 удалось устранить ряд недостатков, свойственных моторам ЗМЗ:

• за счет использования сухих тонких гильз повышена прочность блока цилиндров: увеличен объем цилиндров, что позволило поднять мощность двигателей для УАЗ;
• вместо сальниковой набивки заднего сальника коленвала используется резиновая манжета, что позволило увеличить и упростить техническое обслуживание мотора.

Эти, по существу, незначительные изменения, увеличили эксплуатационную надежность двигателей, устанавливаемых на УАЗ и изменили отношение потребителей к продукции УМЗ. Так, например, Горьковский автозавод часто устанавливает на транспортные средства типа «ГАЗель» инжекторные двигатели УМЗ. Этими же моторами агрегатируют автомобили новой серии легких коммерческих автомобилей УАЗ и УАЗ Хантер.

Техническое обслуживание двигателей УАЗ 421, так же как и всех остальных моторов этого семейства, сводится к регулярной:

1. Замене моторного масла – через каждые 10 000 км пробега.
2. Регулировке зазоров клапанов газораспределительного механизма – после 15 тысяч км пробега.
3. Проверке на предмет отсутствия протечек моторного масла и охлаждающей жидкости.

История «Буханки»: описание важных этапов

В 1955 г. на Ульяновском машиностроительном заводе началась лишь проекция УАЗа. Рассчитывалось создать транспортное средство, имеющее грузоподъемность в 800 кг. В качестве шасси использовался ГАЗ-69. При проектировании возникли проблемы. Шасси ГАЗА-69 оказалось коротковатым, размещать на нем почти тонну груза было просто неосуществимо. Потребовалась вагонная компоновка кузова. Разработчики сконструировали два типа УАЗА:

• грузовик с кузовом из дерева;
• фургон, выполненный полностью из металла.

На верхней части транспортного средства УАЗ 452 Буханка сделали несколько поперечных ребер жесткости. Машина ассоциировалась с булкой хлеба. Транспортное средство сразу нашло себе простое наименование – «Буханка». В 1958 г. транспортное средство было одобрено, и началось его серийное производство.

Первые автомобили этой комплектации имели иной номер – 450. Они укомплектовывались двигателем от ГАЗ-69, имели коробку передач, состоящую из трех ступеней. Имелась и раздаточная коробка. В ее составе было 2 ступени. Вот так выпустился первый новый транспорт в Советском Союзе, в котором кабина водителя располагалась прямо над двигателем. Первая «Буханка» имела полный привод.

В 1961 г. новая модель УАЗ начала совершенствоваться. Появилась следующая его модификация – УАЗ-451. Машина имела задний привод. Еще одним отличием являлось присутствие боковой двери на фургоне. 1965 г. ознаменовался серьезным изменением в конструкции этого транспортного средства. Сперва изменился двигатель УАЗа. Его заменили на ГАЗ-21. Коробка передач усовершенствовалась и приобрела 4 передачи. Лицевая часть машины также модернизировалась. Транспортное средство приобрело новое название – УАЗ-452Д. Оно считалось бортовым грузовиком.

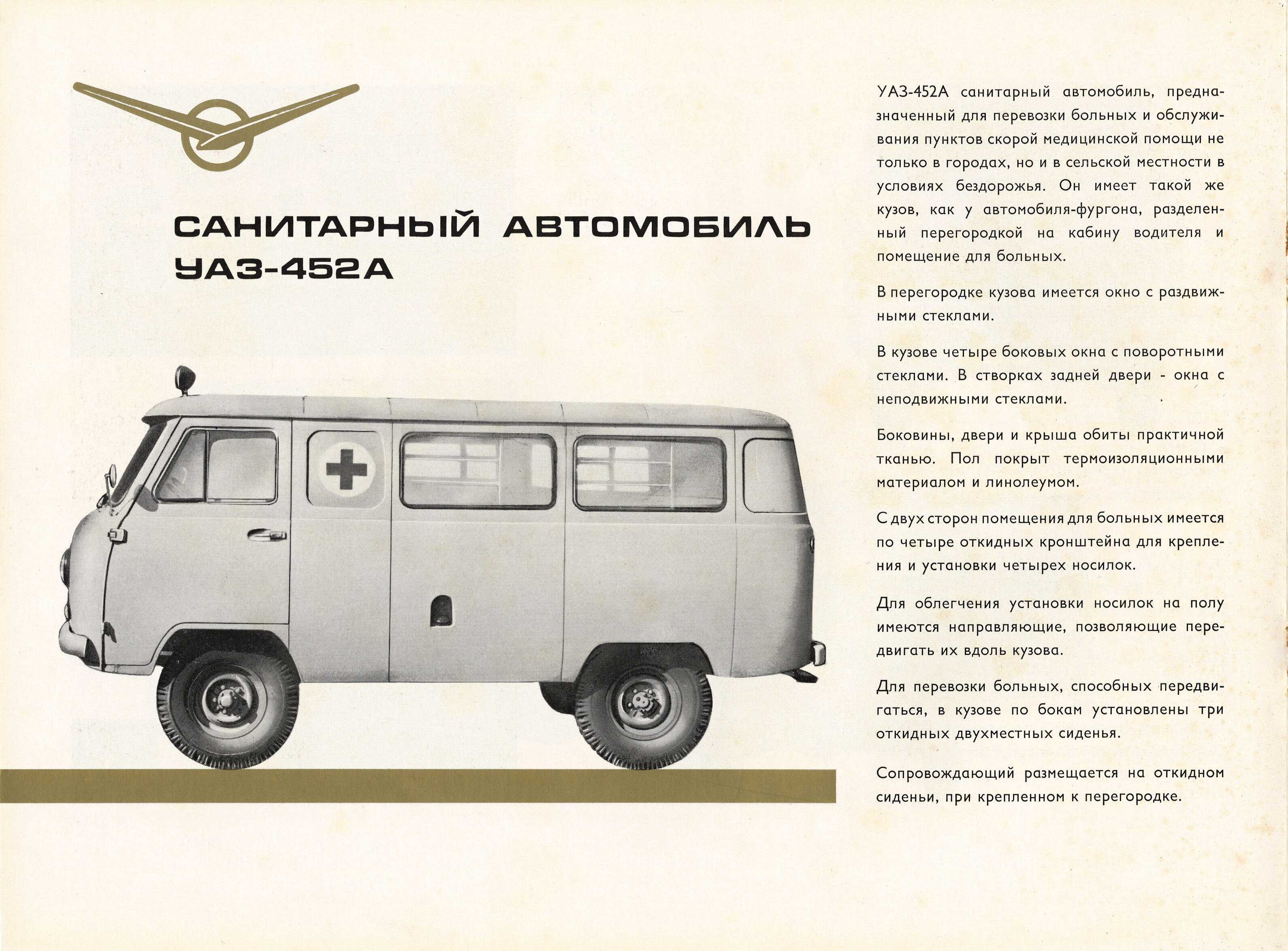

Появился санитарный фургон. Его название звучало как УАЗ-452 А. Следует отметить, что обыкновенный фургон «Буханки» достаточно быстро заполучил номер УАЗ-452. Разработчики к тому времени спроектировали новое транспортное средство. Сегодня информация официально подтверждена и свидетельствует о том, что это был микроавтобус с индексом УАЗ-452В.

Усовершенствовалась и заднеприводная версия УАЗа. Индекс ее не претерпел изменений, к нему лишь добавилась буква «М». Разработчики повысили грузоподъемность УАЗов до тонны (например, УАЗ 452в). 1966 г. ознаменовался награждением транспортного средства индексом УАЗ-452Д. «Буханка» была доставлена на выставку в Москву, где и получила золотую медаль. В этом же году машиностроительный завод в Ульяновске был награжден орденом Трудового Красного Знамени.
