Модели JF010E и JF011E принадлежат к так называемому десятому семейству. Это характерный представитель второго поколения вариаторов Jatco. Младшая модель JF011E идет в паре с атмосферными бензиновыми моторами 2.0 и 2.5, а старшая JF010E — с двигателями 3.5. Конструктивно они идентичны, разница лишь в усилении различных элементов под более высокий крутящий момент. Вариатор JF011E ставили на Nissan Qashqai и X‑Trail предпоследней генерации, а также Mitsubishi Outlander двух последних поколений. Агрегат JF010E полагался, например, кроссоверу Nissan Murano (Z50 и Z51), а также седану Teana (J31 и J32).

Десятое семейство не имеет характерных болячек. Средний ресурс этих вариаторов — 150 000–200 000 км. К концу их жизни наступает общий критический износ элементов — конусов и ремня, подшипников конусов и их посадочных мест в корпусе, клапанов в гидроблоке и масляном насосе.

Новый гидроблок для вариаторов Jatco второго поколения заметно дороже, чем для третьего. Например, для JF010E он обойдется в 70 000 рублей. Это красноречивое подтверждение излишнего упрощения конструкции ответственного узла и удешевления его производства.

Вопреки расхожему мнению, редукционный клапан масляного насоса не является слабым местом. По крайней мере, он служит не меньше других деталей вариатора. Износ посадочного места клапана в корпусе насоса вызван попаданием металлической пыли на контактные поверхности. В результате он начинает подклинивать, и давление в гидросистеме выходит за пределы нормы. Однако это уже следствие механического износа других элементов вариатора. Металлическая пыль еще до нападения на масляный насос успевает подранить гидроблок и его соленоиды. Из-за этого возникает чрезмерный разброс давления в гидросистеме, который приводит к повышенному износу пары ремень/конусы. Но это не проявляется явно, пока не устанет редукционный клапан. Поэтому упреждающее лечение одного только масляного насоса при появлении первых симптомов недомогания вариатора — это лишь небольшая отсрочка капитального ремонта.

Вариаторы десятой серии ремонтопригодны.
Полное восстановление обходится примерно в 150 000–180 000 рублей. Официально Nissan в запчасти поставляет либо новый гидроблок, либо вариатор в сборе. Однако на рынке можно достать некоторые оригинальные запчасти по отдельности, а другие элементы успешно ремонтируют. На рынке можно также заказать через поставщиков новый вариатор по умеренной цене — за 200 000–230 000 рублей. Причем это касается моделей и из других семейств, даже самых новых. Такие предложения можно найти, например, через клубные сервисы.

«Навесное» оборудование гидроблока от вариатора JF010E: жгут проводов, соленоиды, датчики и шаговый электромотор. Всё это при необходимости можно использовать как добротные бэушные элементы, которые не требуют прописки в блоке управления агрегатом.

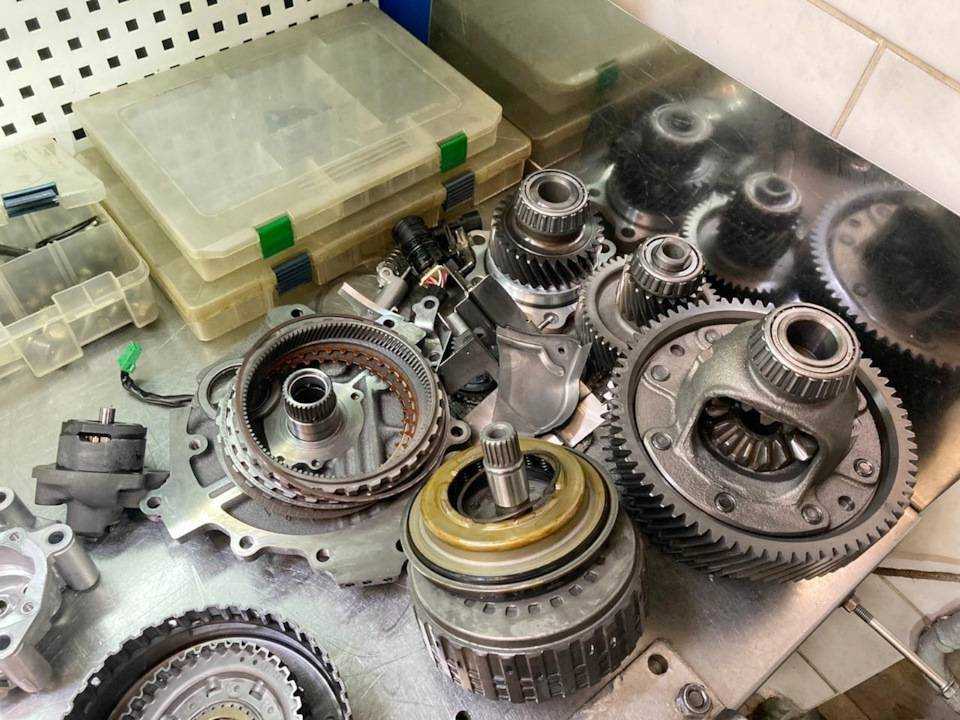

При ремонте ремень меняют на новый, а изношенные конусы, в зависимости от степени повреждений, шлифуют или заменяют бэушными в хорошем состоянии. Обработка конусов дело очень ответственное. На примере вариаторов других производителей можно смело сказать, что такого ремонта часто хватает ненадолго. Однако в отношении вариаторов Jatco он более оправдан. Грамотные сервисмены поручают шлифовку специализированным предприятиям (заводам).

А вот ремонт гидроблоков, как и в случае с другими вариаторами, нецелесообразен. Разве что поменять пару неисправных соленоидов на рабочие бэушные или новые.

Оригинальные подшипники конусов доступны как запчасти. А их изношенные посадочные поверхности в полукорпусах вариатора реанимируют, устанавливая чугунные гильзы. Эту работу также поручают заводам.

Модели JF010E и JF011E считаются довольно надежными на фоне аналогичных вариаторов других производителей. Однако, если сравнить их с предшественниками первого поколения (серия RE0F06A), имевшими отличную репутацию, картина станет менее радужной. Выяснится, что вариаторы второй генерации просели по ресурсу почти в два раза! Сказывается общая тенденция современного автопрома к упрощению (в плохом смысле) удачных конструкций и удешевлению производства. Например, по характеру износа различных элементов хорошо видно, что в вариаторах второго поколения использован металл более низкого качества.

Положительные

Вариатор — очень простая и надежная вещь, если его правильно эксплуатировать и следить за ним. Поэтому мое мнение — вариатор рулит. Сам пользуюсь. Но если машину берешь не новую — большая вероятность, что прошлый хозяин мануал не читал — масло не менял, давил все время тапку в пол (отчего вариатор греется) — значит, проблем в будущем не избежать. Помню, года 4 назад на драйве был индивид, который купил камри с салона и за 40 тысяч км. (или 60, не помню точно) пробега ничего авто не делал, даже масло не менял. Естественно, на этом пробеге двигатель приказал долго жить. После этого этот индивид тут на весь драйв ругался, какие хреновые у тойот двигатели.
Плюсы — более быстрый и уверенный разгон по сравнению с автоматами и механикой ( если на механике не мастер спорта по автогонкам). Экономичность.( Фит-5,5 л, Интегра-7 л, обе по трассе). Минусы — более дорогая жижа в вариатор, более сложный и дорогой ремонт при поломке ( если вдруг не повезет :-)).
Отъездил прошлую зиму на вариаторе (Хонда-Лого). С буксом трогается только если стараешься со светофора пораньше других уйти и газу даешь многовато. Вообще машинка к нажатию на газ очень чувствительна. Не знаю, не пробовал точно таких же на простом автомате, так что из-за вариатора ли это или просто так настроено у этой модели… Из-за чувствительности даже первое время сомневался — не подубитый ли у меня вариатор. Так как при троганье, если сразу на газ давануть, то получается легкий рывок. Приспособился нажимать плавнее и все встало на свои места. Зато теперь на отцовской короне когда случается ездить приходится педали давить от души:-)
Пока ездит — кайф, как сломался — геморой, хоть и особо сложного в нём нет — по устройству проще классической АКПП, но стоимость з.ч кусаеться, а ниссановские варики ещё сильно грешат электроникой — то датчик какой навернёться то степ мотор! Хотя очень часто винят варик а проблемы с двигателем — особенно когда дёрганья!
Вкусил по полной, потому что купил старую машину с вариатором, починил и сдуру не продал, пока ездила…. P.s. Всё «хлопотное обслуживание» заключается в замене масла и фильтра раз в 40-50тыс. пробега. Чем отличается от классической АКПП? Моя машина до начала проблем прошла 158тыс. ….мало или много для микролитражки? Решает каждый сам.
Сильной стороной CVT вообще является то, что это единственная бесступенчатая трансмиссия для автомобиля. Отсуствие жестких ступеней (передач) позволяет вариатору очень эффективно использовать возможности двигателя. Машины с вариаторами часто обходят аналогичные с механикой и по времени разгона до 100, и по расходу топлива. Последнее может показаться странным, так как КПД вариатора ниже, чем у механики. Но объясняется это именно использованием оптимальных режимов работы двигателя. На вариаторе нет толчков при переключекнии, так как нет самого переключения. У вариатора поэтому не прерывается поток мощности на ведущие колеса — особенно важно в скользких поворотах на переднем приводе. Вариатор по конструкции проще гидромеханического автомата. Это всё плюсы.
Основная особенность в том, что на нем действительно надо УМЕТЬ! ездить, а именно не топтать педаль по поводу и без повода, а линейно работать ей, например при старте многие, стоя на месте топчут педаль и потом говорят, что варик мертвый, ясен пень, что при пиковых нагрузках он не даст себя сжечь, всего то надо тронуться, набрать 10км/ч,а потом хоть в пол! Кроме того многих обескураживает плавность и им кажется, что если не рывков, значит нет и ускорений. Поездив на варике несколько лет я показал чудеса экономичности на СХ-7, взяв на тест драйв. Менеджер Юля очень сильно удивилась 15,1л/100км по городу на АИ-92, до этого у них менее 18 ну ни как, а ехал говорит так же, однако там сработал другой принцип «моментной езды», хотя управление акселератором было 1 в 1 как на варике. Основной конек варика всё-таки не его надежность, а комфорт, с которым он везёт.
Взял новую тииду на вариаторе. безумно доволен. расход 5,6 по трассе, иногда снижается до трех с половиной. после автомата, необычно, что появилось торможение двигателем и не слышно движка

От себя добавлю, в вариатор либо влюбляются либо нет. Если вы не ездили на данной трансмиссии — обязательно прокатитесь и заказывайте тест-драйв. Сделайте правильный выбор — Купите авто с CVT и начинайте писать свои отзывы )))

Четкое видео про вариатор, смотреть до конца

https://youtube.com/watch?v=hFxx_GLw6pI

Плюсы и минусы коробок CVT

Как и всякое техническое устройство, вариаторы имеют свои преимущества и недостатки. Но справедливости ради необходимо учесть, что в настоящее время автопроизводители постоянно совершенствуют эту трансмиссию, поэтому со временем картина наверняка изменится, и недостатков у вариаторов будет меньше. Однако на сегодняшний день коробка передач CVT имеет следующие плюсы и минусы:

Преимущества	Недостатки
Вариатор обеспечивает плавность набора скорости без рывков, характерных для МКПП или АКПП.	Вариатор сегодня устанавливают на машины с мощностью двигателя до 220 л.с. Это связано с тем, что очень мощные моторы оказывают чрезмерное воздействие на приводной ремень (цепь) вариатора.
Более высокий коэффициент полезного действия. Благодаря этому экономится топливо, а мощность двигателя быстрее передается на исполняющие механизмы.	Вариатор очень чувствителен к качеству трансмиссионного масла. Как правило, необходимо покупать только оригинальные качественные масла, которые гораздо дороже их бюджетных аналогов. Кроме этого, менять масло надо чаще, чем в традиционной трансмиссии (примерно через каждые 30 тысяч километров пробега).
Значительная экономия топлива. Она становится результатом высокого КПД и плавного набора оборотов двигателя и скорости (в традиционной трансмиссии значительный перерасход происходит во время переключения передач).	Сложность устройства вариатора (наличие “умной” электроники и большого количества датчиков) приводит к тому, что при малейшей поломке одного из многочисленных узлов вариатор будет автоматически переведен в аварийный режим или выведен из строя (принудительно или аварийно).
Высокая экологичность, которая является результатом меньшего расхода топлива. А это означает, что машины, оборудованные вариатором, удовлетворяют современным высоким европейским требованиям экологичности.	Сложность ремонта. Зачастую даже незначительные проблемы с эксплуатацией или ремонтом вариатора способны привести к ситуации, когда трудно найти мастерскую и специалистов по ремонту этого агрегата (особенно это актуально для небольших городов и поселков). А стоимость ремонта вариатора куда выше, чем традиционных МКПП или АКПП.
Электроника, которая управляет вариатором, всегда выбирает оптимальный режим работы. То есть, трансмиссия всегда работает в наиболее щадящем режиме. Соответственно, это положительно сказывается на износе и сроке эксплуатации агрегата.	На машине с вариатором нельзя буксировать прицеп или другое транспортное средство.

На машине с коробкой CVT нельзя буксировать прицеп или другое транспортное средство. Также нельзя буксировать и саму машину, если у нее выключен двигатель. Исключение составляет случай, если вывесить на эвакуатор приводную ось.

Какое масло заливать в вариатор JF011?

Масло Nissan CVT Fluid NS2 код — KLE52-00004

Масло Mitsubishi DIA QUEEN CVTF-J1

: кодS0001401 — бочка 20 л кодS0001610 — канистра 4 л кодMZ313973 — канистра 1 л

Масло Mitsubishi DIA QUEEN CVTF-J4

: кодMZ320185 , емкость 1 л кодMZ320261 , емкость 1 л Genuine CVT Fluid Eco J4 кодMZ320262 , емкость 4 л Genuine CVT Fluid Eco J4

Масло Nissan NS-3

, вариаторного типа, CVT NS-3, минеральное (для машин 2013- по н.в. г.в.) NissanNS-3 вышло на заменуNS-2 и по характеристикам соответствуетDIA QUEEN CVTF-J4 . Масло одинаковое и взаимозаменяемое. (По информации) кодKLE53-00004 , емкость 4 л код999MP-NS300P , емкость 1 л кодKLE53-00002 , емкость 20 л

Масло ELF ELFMATIC CVT

Масло MOPAR CVTF + 4

фасовка 0, 946 л (кварта), артикул05191184AA , фасовка 3, 785 л (галлон), артикул05191185AA , фасовка 1 л, артикул68004937EA , фасовка 4 л, артикул68004942EA При проведении сервисных работ рекомендуется использовать оригинальные запчасти и смазочные составы, которые одобрены заводом изготовителем. Попытки сэкономить на качестве масла неизменно приведут к проблемам при эксплуатации автомобиля. Также отметим тот факт, что вариатор обладает сложной конструкцией и предъявляет повышенные требования к профессиональному уровню мастеров, которые выполняют ремонтные работы. Поэтому при необходимости проведения ремонта следует обращаться исключительно в оригинальные сервисные центры.

Запчасти для вариатора JF011E/RE0F10A купить

При правильной эксплуатации данная коробка передач может с легкостью пробежать более 200 тысяч километров без необходимости сложных ремонтных работ. В отдельных случаях из строя выходит сальники насоса и прокладки поддона картера. Ремонтные работы в данном случае заключается в замене сальников и прохудившихся прокладок. В редких случаях отмечается износ шестеренок, что вынуждает производить достаточно сложный и дорогостоящий капитальный ремонт коробки передач.

Вариатор Jatco

Компания «Jatco» занимает второе место после компании «Aisin Warner» по созданию коробок-автоматов в Японии.

Продукция «Джатко» получила признание на авторынке, пользуется спросом во всех ведущих странах мира. Разработка вариаторов — АКПП группы JF011E стала для компании мощным рывком на мировой рынок.

Прототипом для создания модификации JF011E послужила бесступенчатая трансмиссия RE0F021A.

АКПП — вариатор является оригинальным конструкторским решением, благодаря которому происходит максимально мягкое, без рывков, изменение скоростного режима. Это оптимизирует использование тяговых усилий двигателя.

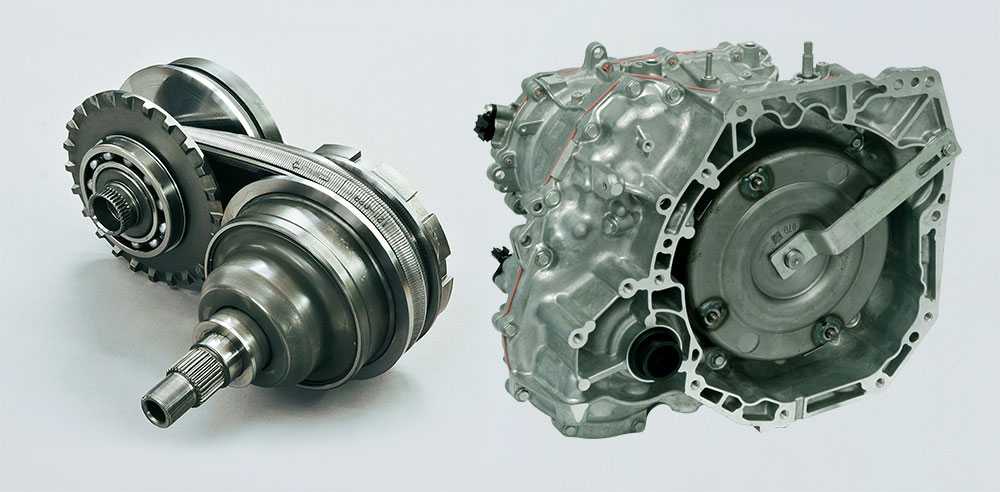

В бесступенчатых трансмиссиях шестерни заменены шкивами с ремнем либо цепью. Шкив представляет собой пару конусов, повернутых друг к другу острием. При удалении либо сближении конусов меняется радиус работы шкива либо цепи, что позволяет плавно менять передаточное соотношение.

Вариаторы прочно вошли в мир машин. Так как ремонт акпп «Jatco» применяются на автомобилях марок «Рено», «Ситроен», «Мицубиси», «Ниссан», «Додж» и многих других.

Несмотря на сложившееся мнение о неремонтопригодности вариаторов, они надежно восстанавливаются в специализированных центрах.

Особенности трансмиссии JF011E. Достоинства, «тонкие» места.

Вариатор «Джатко» занимает первое место в мире по надежности среди бесступенчатых автомат – коробок.

В трансмиссии устроен теплообменник с жидким носителем для снижения температуры масла. Носитель доставляется из охладительной системы мотора.

Трансмиссия JF011E безотказна в работе, надежна, проста при обслуживании. Немаловажным фактором является доступная цена.

Как всякое устройство, бесступенчатая трансмиссия JF011E имеет «тонкие» места.

1. Короткий ресурс степ — мотора, координирующего передаточное число, то есть шагового электрического мотора, устанавливающего промежуток между конусами.

2. Изнашивание масляного насоса.

3. Быстрый выход из строя фрикционов из-за износа тефлоновых уплотнителей.

4. Отказ насоса высокого давления.

5. Изнашивание подшипников валов, необходимость их замены для сохранения работоспособности конусов.

Ресурс бесступенчатой трансмиссии зависит от состояния поверхности конусов. Их стоимость высока, может сравниться с ценой бывшего в эксплуатации авто.

Для долгосрочной, безотказной эксплуатации вариатора следует выполнять некоторые правила.

1. Следите за состоянием трансмиссионного масла.

2. Выполняйте замену фильтра не более чем через каждые 30 тысяч километров.

3. Не начинайте движение без предварительного прогрева в зимнее время.

4. При эксплуатации автомобиля в жарких климатических условиях следует установить термостат с дополнительным радиатором для охлаждения.

5. Избегайте агрессивного характера вождения.

Диагностика АКПП Джатко при соблюдении норм эксплуатации не требуется двести и более тысяч километров.

КПП CVT

Разберем виды бесступенчатых автоматических трансмиссий и чем они отличаются.

Клиноременный

Этот тип коробок передач считается самым распространенным. Трансмиссия оснащается ведомым либо клиновидным ремешком и валом. Работа клиноременного вариатора зависит исключительно от количества оборотов двигателя машины. Во время эксплуатации коробка передач не откликается на нагрузки. Если транспортное средство движется в гору, возрастает нагрузка задних колес, но передаточное число при этом не меняется.

Ремни клиноременных вариаторов считаются клиновидными, поскольку они имеют трапециевидную форму и устанавливаются в специальный вал боковыми частями. Когда боковины изнашиваются, ремешок еще глубже вклинивается в вал, таким образом обеспечивая надежное сцепление между деталями.

Передаточное число в трансмиссиях клиноременного типа изменяется в соответствии с оборотами ведомого и ведущего валов. Ведущий вал под воздействием коленвала сжимается, выталкивая ремешок подальше от центра, что приводит к разжиманию ведомого вала. Передаточное число поступает на заднее колесо.

Основное отличие между ведомым и ведущим валом заключается в присутствии пружинного элемента на втором. Клиноременные трансмиссии оснащаются специальными устройствами, предназначенными для контроля изменения направления вращения шкивов при активации задней скорости.

Тороидальный

Основное различие тороидальных вариаторов заключается в использовании специальных колес и роликов в конструкции вместо валов и ремешков. По устройству эта разновидность имеет отличия от клиноременной КПП, однако принцип действия коробки передач будет практически идентичным. Все конструктивные компоненты выполняют аналогичные функции, которые приводят к одному результату — изменению трансмиссии.

Один вал тороидальной коробки передач совмещается с силовым агрегатом, а другой с диском кардана. Между этими шкивами располагаются специальные колеса и ролики, которые осуществляют передачу мощности друг другу. Колесики вращаются вокруг двух шкивов — вертикального и горизонтального. Это приводит к тому, что они соприкасаются с валами в разных областях.

В результате воздействия рядом с центральной частью ведущего шкива происходит контакт в районе обода этого диска с ведомым элементом. Такое соприкосновение приводит к увеличению крутящего момента и понижению скорости. Этот процесс называется специалистам овердрайвом или повышенной передачей.

Гидростатический

Описанные вариаторные трансмиссии функционируют посредством радиуса точек, контактирующих между двумя вращающимися валами. Но принцип действия гидростатической коробки передач другой, он заключается в использовании насосных устройств переменного объема. Благодаря этому узлу обеспечивается движение.

Преимущества и недостатки

Основные плюсы вариаторных трансмиссий:

• экономия горючего по сравнению с классическими автоматами;
• отсутствие толчков во время разгона или торможения благодаря плавному изменению передаточного числа;
• хорошая динамика транспортного средства во время движения, а точнее, на длинном участке дороги;
• колеса автомобилей с вариаторными коробками передач сложно сорвать в букс, поэтому такие модели машин более безопасны при движении по гололеду;
• двигатель транспортного средства работает в условиях пониженных нагрузок, что способствует увеличению его ресурса эксплуатации.

Недостатки:

• автомобили с вариаторами проигрывают старт машинам, оснащенным другими разновидностями коробок передач;
• трансмиссии CVT более чувствительны к повышенному крутящему моменту, поэтому при эксплуатации авто в сложных условиях на агрегат действует высокая нагрузка;
• дороговизна обслуживания и ремонта;
• если используется агрессивный стиль езды, то ресурс эксплуатации у ремешка будет боле низким;
• необходимость применения качественных и дорогих масел для обслуживания;
• конструктивные особенности вариаторных коробок передач не позволяют использовать спортивные приемы вождения.

Новые детали

Трудности из-за загрязнения масла продуктами износа испытывает и «старший» вариатор JF011E. Конструкторы JATCO постарались избавить новую модель от некоторых из них, поменяв часть его узлов.

Например, в JF011E для управления давлением применяется шаговый электромотор, меняющий положение клапана, регулирующего давление в шкивах для изменения передаточного числа. В JF015E баланс давления масла в шкивах регулируется соленоидами. Соленоиды меньше страдают от загрязнения стружкой, но и с ними это может случиться.

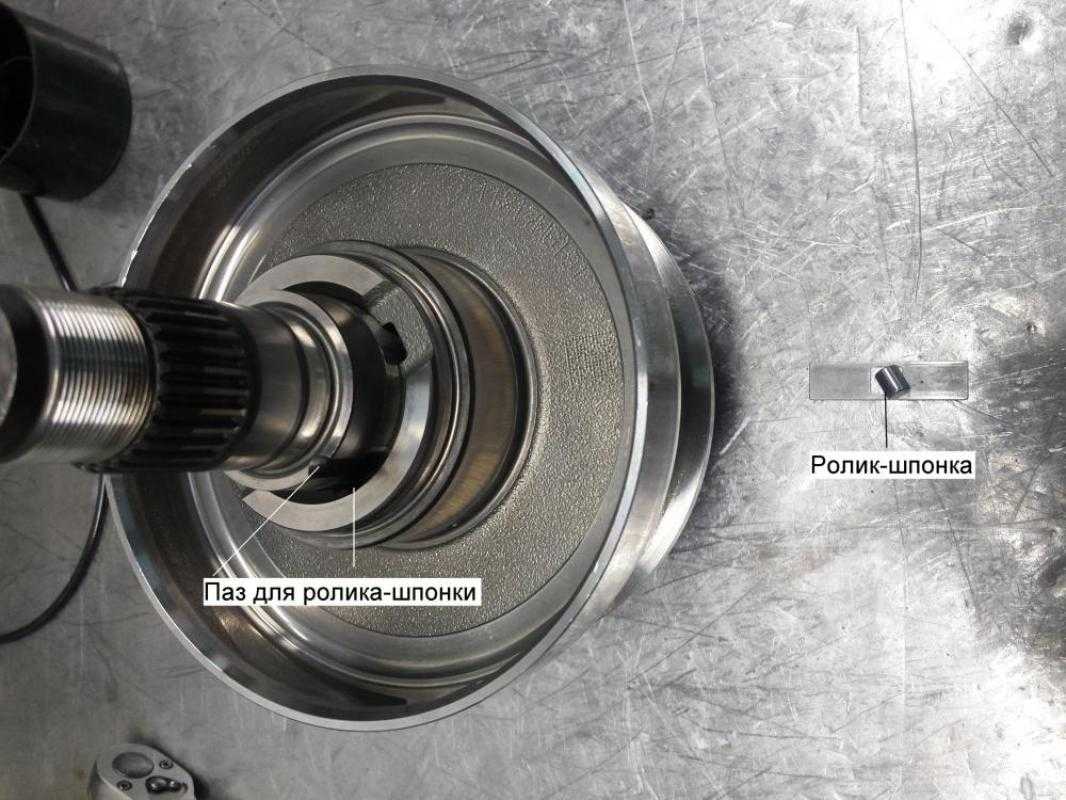

Изменилась и конструкция направляющих шкивов (фото 5). В JF011E шкивы соединены с валом шариками, которые от постоянно меняющихся нагрузок могли разрушиться. А здесь шкивы фиксирует ролик. Эта конструкция более долговечная, что снижает вероятность заклинивания шкива.

Как нужно обслуживать вариатор Nissan

Рекомендуемое плановое обслуживание включает в себя:

• замену наружного маслянного фильтр-картриджа – каждые 30 000 – 50 000 км;
• замену масла – каждые 60 000 – 100 000 км.

Ремонтные внеплановые работы могут включать:

• замену металлического внутреннего маслофильтра;
• замену сальников насоса и полуосей;
• замену шагового мотора (степ-мотора);
• замену клапана насоса высокого давления и самого насоса;
• замену фрикционов и уплотнительных колец;
• замену датчика скорости;
• замену подшипников валов;
• замену селеноидов;
• замену ремня;
• замену конусов.

В данном агрегате CVT крайне важно постоянно проверять уровень масла и каком состоянии оно находиться. Нужно заметить, что в бесступенчатой трансмиссии смазка меняется чаще, чем в стандартной коробке-автомат

При этом следует внимательно отнестись к качеству заливаемого продукта и соответствие свойствам, потому что масло для CVT обладает особенными характеристиками, предотвращающим проскальзывание и обеспечивающим взаимодействие рабочих частей.

Согласно техническим рекомендациям масло необходимо менять при пробеге в шестьдесят тысяч километров, но в реальности этот пробег нужно сократить вдвое. Чтобы избежать неисправностей, практики советуют менять его, когда машина проедет тридцать тысяч километров.

Замена фильтра

В коробке установлены два фильтра — многоразовый грубой очистки (номер детали 31728–1XZ0D), установленный в нижней части вариатора и одноразовый бумажный (номер 31726–1XF00) для тонкой очистки. Замену фильтра тонкой очистки можно произвести только сняв поддон двигателя, поэтому его замену целесообразно совместить со сменой масла в картере коробки.

Фильтр грубой очистки требует замены редко, в основном при сильном повреждении фрикционов (выгорании).

Если рассматривать сбои в работе, то следует внимательно следить за функционированием коробки передач. К примеру, поломался датчик скорости и электронный блок управления моментально переводит коробку в аварийный режим.

Ездить в таком режиме крайне опасно, так как это грозит повреждению ремня вариатора. Специалисты рекомендуют, в случае появления отклонений в работе вариатора, следует приостанавливать эксплуатацию авто и обращаться к профильным мастерам на СТО.

Можно сделать вывод, что вариатор CVT обеспечивает полный комфорт при использовании автомобиля, а также приводит к существенным показателям в экономии горючего. Но при этом вариатор CVT не любит высоких нагрузок и тяжелых условий эксплуатации.

Следует также следить за перегревом коробки передач. Многие автомобилисты применяют авто с вариатором CVT в городских условиях, где хорошая транспортная развязка и спокойный тип езды, без резких рывков и нагрузок.
