Двигатель g4fg hyundai: описание, характеристики и обслуживание

Комплекс безопасности в 2021 Hyundai Elantra

В дополнение к усиленному шасси, 2021 Элантра несет в своей конструкции структурные улучшения передних лонжеронов, которые теперь стали шестиугольной формы. Передняя часть Elantra с нового поколения разработана таким образом, что будет лучше поглощать фронтальные удары.

Electronic Stability Control;

Vehicle Stability Management;

Traction Control;

ABS;

Tire Pressure Monitoring

Также на новой Elantra 2021 модельного года предлагается широкий спектр передовых технологий безопасности, обычно устанавливаемый на автомобили люксового класса, чтобы обеспечить более высокий уровень защиты для своих пассажиров, чем стандартный набор системы безопасности у моделей- одноклассников. На седане доступны:

Automatic Emergency Braking с функцией Pedestrian Detection;

Lane Keep Assist;

Blind Spot Detection с функцией Rear Cross-Traffic Alert;

Lane Change Assist;

Lane Keep Assist

И некоторые другие высокотехнологичные дополнения.

Модификации и технические характеристики двигателей Хендай Элантра 1.6 Gamma и 2.0 Nu

Линейка двигателей Хендай Элантра берет свое начало от моторов фирмы Mitsubishi, именно они ставились на первые Элантра, потом их заменили на силовые установки, собранные по лицензии Mitsubishi, а позже стали использовать моторы собственной разработки. Все агрегаты были четырехцилиндровыми атмосферными, на первых моделях с одним распредвалом, далее стала применяться система DOHC с двумя распредвалами. В России наибольшее распространение получили Элантра начиная с четвертого поколения (с 2006 года). Эти машины комплектовались двигателями рабочим объемом 1,6 и 2 литра. В пятом поколении вместо двухлитрового мотора использовался двигатель рабочим объемом 1,8 литра. В настоящее время линейка моторов Хендай Элантра состоит из двух силовых установок 1.6 Gamma и 2.0 Nu. Каждый из них может работать в паре с механической или автоматической коробкой передач.

Особенности двигателя Hyundai 1.6 Gamma:

Мощность 1,6-литрового мотора Gamma — 128 л.с., крутящий момент — 154Нм при 4850 об/мин. Расход топлива машины с этим мотором — 6,6 л/100 км в смешанном цикле (с МКПП), 6,9 с АКПП. D-CVVT обозначает что изменение фаз происходит на обоих распределительных валах. Конструкция не предусматривает наличия гидрокомпенсаторов, по этому раз в 90000 км пробега на моторах серии Gamma нужно регулировать зазоры клапанов.

Двигатели Хендай Элантра 2.0 относятся к серии Nu. Эта серия моторов была разработана для того чтобы заполнить нишу между линейкой Gamma и старшей Theta, агрегатами которой комплектуются машины среднего класса и кроссоверы (Hyundai i40, Kia Optima и другие). Основные отличия от Gamma — увеличенный рабочий объем и наличие гидрокомпенсаторов зазоров клапанов. Заявленная мощность таких двигателей Элантра в России — 149.6 л.с. Крутящий момент — 192Нм при 4000 об/мин. Расход топлива Элантра с мотором серии Nu — 7.1 литра на сотню с механической коробкой передач и 7.2 с автоматом в смешанном цикле.

В обеих сериях Gamma и Nu есть модификации с прямым впрыском топлива в цилиндры GDI, но эти моторы не применяются на российских версиях Хендай Элантра. С одной стороны это уменьшает их мощность и эффективность, с другой снижает стоимость, увеличивает надежность и позволяет использовать 92-й бензин.

Турбированный мотор Hyundai Elantra 1.6 T-GDI мощностью 204 л.с. до России, к сожалению, пока не добрался

Технические особенности Г4ДЕ

Блок цилиндров двигателяБензиновый двигатель G4ED G рядный четырёхцилиндровый верхневальной конструкции. Чугунный блок цилиндров венчает алюминиевая ГБЦ. Цикл работы выстроен в порядке 1-3-4-2.

Алюминиевая ГБЦ

Коленчатый вал из стали, выполнен способом ковки. Алюминиевые поршни соединяются с шатунами посредством плавающего пальца. Кольца на поршнях чугунные, разной конфигурации. Одно из них снаружи имеет бочкообразную форму, другое – скошенную коническую. Составное кольцо, отвечающее за съём масла со стенок цилиндра, с пружинным расширителем.

Коленвал

Головка блока G4ED G располагает шатровыми камерами сгорания. Зазор жаропрочных стальных клапанов регулируют гидрокомпенсаторы. Над цилиндрами два распределительных вала. Выпускной вал имеет шесть опорных шеек, его приводит в движение зубчатый ремень. Впускной вращается короткой цепью и опирается на пять шеек.

Зубчатый ремень ГРМ

Двигатель G4ED: характеристики

Мотор G4ED не отличается серьёзными мощностными показателями. Он создан скорее для спокойной езды. Технические характеристики:

годы выпуска – 2000—2011;
точный объем – 1599 см³;
мощность (л.с.) – 102—112 л.с.;
крутящий момент (Н/м) – 135—145 Нм;
степень сжатия – 10;
периодичность замены смазки – 10,000 км;
допустимый расход масла – до 1 л на 1000 км;
объем масла в двигателе – 3,3 л;
экологический класс – Евро 3/4;
используемое топливо – АИ 92;
питание – инжектор;
блок цилиндров из чугуна;
количество цилиндров – 4;
клапанов на цилиндр – 4;
ход поршня – 87 мм;
диаметр цилиндра – 76,5;
рабочая температура – 90 градусов;
привод ГРМ G4ED – ременный;

Расход топлива

Рассмотрим, какой расход топлива на 100 км у двигателя G4ED установленный в разные автомобили с разной трансмиссией.

Hyundai Elantra третьего поколения

Hyundai Elantra третьего поколения с 5МКПП на 100 км расходует:

городской цикл – 9,4 л;
трасса – 6,2 л;
средний – 7,4 л.

Hyundai Accent 3 поколения Потребление бензина Hyundai Accent 3 поколения с 4АКПП:

город – 8,7;
за городом – 6,5;
смешанный – 7,8.

Модификации мотора

Агрегат изначально получился удачным и соответствовал своему назначению. В 2004 году производитель его модернизировал, в результате появился двигатель G4ED G. Он отличался наличием на впуске системы регулировки фаз (CVVT). Эта модификация слабее старшего собрата (103 л.с.) и соответствует экологическим стандартам Euro 3.

Модификация G4ED G

Кроме этого есть вариант мотора с объёмом 1,5 литра, который технически отличается только меньшим диаметром поршня. Его показатели на 15 процентов снижены по сравнению с 1.6 л.

Описание двигателя G4NA

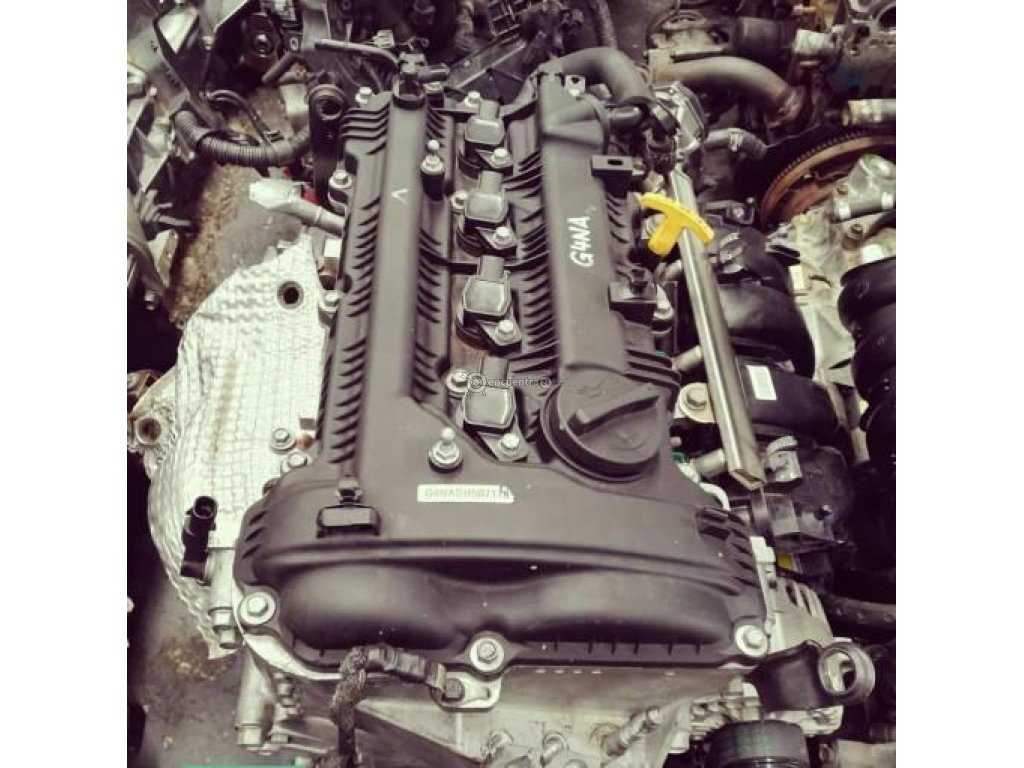

Двигатель G4NA

Рассмотрим особенности этого ДВС:

БЦ и 2-вальная ГБЦ отлиты из сплава алюминия;
цилиндровые гильзы стальные, но с тонкими стенками, посадка в блок самостоятельно невозможна;
цепь выполняет функцию привода ГРМ — она и передаёт вращение от коленвала к распредвалам;
16 клапанов, установленных по схеме DOHC, регулируются автоматически, посредством гидравлических компенсаторов;
навесное оборудование получает привод через клиновые ремни.

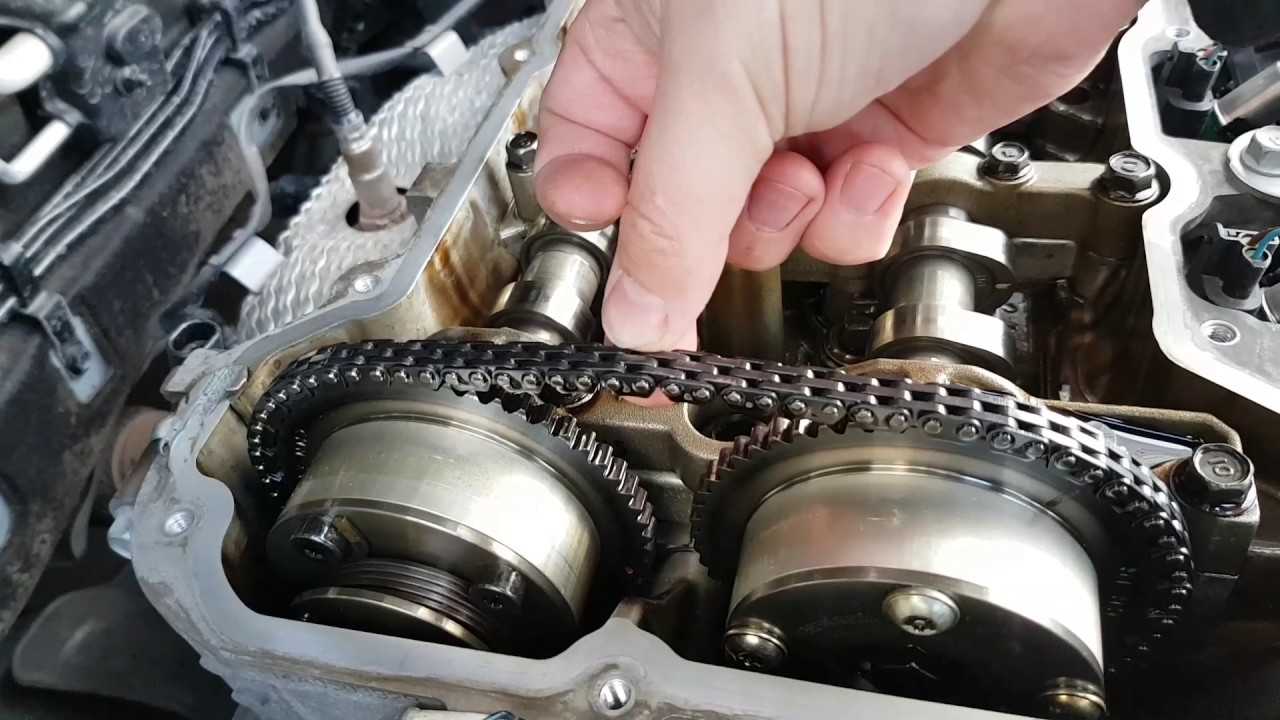

Цепь ГРМ

На новом двигателе задействовано несколько передовых систем:

настройка фаз и высоты подъёма клапанов осуществляется системами Dual CVVt и CVVL;
система питания — распределённый впрыск MPI или непосредственный GDI.

Цепь ГРМ обрывается редко, чаще перескакивают звенья. В этом случае, также как и при обрыве, клапана гнёт от встречи с поршнями. Разработчики не предусмотрели цековки на торцах поршней, посчитав, что металлическая цепь будет надёжно ходить 200 тыс. км и больше. На самом деле, это возможно лишь в случае постоянной эксплуатации машины по идеально ровным дорожным покрытиям, что в наших условиях — из области фантастики.

Новым в конструкции двигателя G4NA, что отличает его от оригинала G4KD, стало введение гидротолкателей. На прежнем моторе их не было, регулировка клапанов проводилась вручную. Кроме того, ДВС получился длинноходным, поскольку соотношение хода поршня к размеру цилиндра больше 1 единицы. На G4KD этот показатель равнялся 86/86 мм, стало — 97/81 мм.

В остальном практически всё осталось как есть, не считая частичных изменений. Так, помимо добавления гидрокомпенсаторов с рокерами, улучшено навесное оборудование и его компоновка на корпусе. Впускной коллектор заменили на пластиковый, стало возможным изменение геометрии каналов. А вот цилиндровые гильзы, которые стояли внутри дюралевого БЦ, остались теми же — тонкими и не надёжными.

Таким образом, конструкторам так и не удалось осуществить планетарное улучшение технических возможностей — не увеличилась мощность, крутящий момент и объёмы цилиндров. Зато появилась хорошая приёмистость, отпала необходимость сложной и дорогостоящей регулировки тепловых зазоров.

Изготовитель	Hyundai
Марка ДВС	G4NA
Начало производства	2006 г.
Объем	1999 см3 (2,0 л)
Мощность	123 кВт (167 л. с.)
Момент крутящий	201 Нм (на 4200 об/мин)
Вес	117 кг
Степень сжатия	10.3
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	DIS-4
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	пластиковый
Выпускной коллектор	литой чугунный
Распредвал	встроен механизм CVVT
Материал блока цилиндров	алюминиевый сплав
Диаметр цилиндра	81 мм
Поршни	алюминиевые
Коленвал	5 опор, 8 противовесов
Ход поршня	97 мм
Горючее	АИ-95
Нормативы экологии	Евро-5
Расход топлива	трасса – 6,1 л/100 км; смешанный цикл 7,5 л/100 км; город – 9,8 л/100 км
Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Масло для G4NA по составу	синтетика, полусинтетика
Объем масла моторного	4,2 л
Температура рабочая	95°
Ресурс ДВС	заявленный 250000 км; реальный 200000 км
Регулировка клапанов	гидротолкатели
Система охлаждения	принудительная, антифриз
Объем ОЖ	6,9 л
Помпа	Optima III 2510041700
Свечи на G4NA	Bosch 0242236578, 0242236577 иридий, 0242229791 платина-иридий, Champion EON9/286,
Зазор свечи	1,1 мм
Цепь ГРМ	243212Е000
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Mando/MAF086
Масляный фильтр	Bosch 045103316, Borg&Beck BFO4198, Blue Print ADG02144, AMC HO-701
Маховик	232002
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	Ajusa 57047000
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм; маховик – 62 – 87 Нм; болт сцепления – 19 – 30 Нм; крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный); головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

Обслуживание

Производитель не рекомендует проводить капитальный ремонт из-за не ремонтопригодности дюралевого блока цилиндров. Однако некоторые российские автосервисы практикуют технологию перегильзовки на имеющемся оборудовании.

Что касается рекомендаций по обслуживанию, то производитель указывает следующие сроки:

масло и фильтр — обновлять каждые 6-7 тыс. км;
свечи зажигания — заменять не реже 20 тыс. пробега;
хладагент — менять через каждые 30 тыс. км;
топливный фильтр — менять каждые 40 тыс. км пробега;
ремни НО — заменять каждые 50 тыс. км;
выпускной коллектор — после 70 тыс. км лучше заменить, так как стенки выгорают;
цепь ГРМ — менять на рубеже 150-200 тыс. пробега.

Dual CVVt

Также рекомендуется ежегодно обновлять воздушный фильтр и прочищать отверстия вентиляции картера.

Коробка передач

Пару мотору составляет либо 5-ти ступенчатая «механика», либо 4-х ступенчатый «автомат». Слабое место механической коробки передач – выжимной подшипник, который при пробеге более 60-80 тыс. км начинает свистеть. Так же появляются проблемы с четкостью включения первой и задней передач. Дилеры за замену комплекта сцепления с работой просят около 10-12 тыс. рублей. Примерно во столько же, около 8-10 тыс. рублей, обойдется замена комплекта и в обычном автосервисе. При пробеге более 100-150 тыс. км встречаются проблемы с подшипником первичного вала. Так же иногда возникает скрип вилки на шарнире.

«Автомат» A4CF1 более надежен своего ручного собрата. Среди жалоб владельцев можно выделить появление толчков во время переключений при пробеге более 100-150 тыс. км. Случаи ремонта коробки единичные.

О последних версиях

И, наконец, несколько слов о самых новых моделях. Последняя версия была разработана в 2010 году. И в этой модели производитель отобразил абсолютно все современные технологии и амбиции концерна. Что касательно двигателей, их два – на 1.8 и 1.6 литров, 150 и 130 л. с. соответственно. В базовой комплектации есть, по сути, все что нужно. Самое главное – современный салон с удобно оформленным оборудованием. В 2014-м производители решили провести рестайлинг. Изменилась длина автомобиля и улучшилась техническая оснащенность. Следующее поколение планируется на 2015-2016 гг. И многие уже с нетерпением ожидают новостей от официальных представителей концерна.

Спецификации

Базовая стоимость	$33,195
Рыночная стоимость	$34,695
Компоновка	Переднемоторный, заднеприводный, 5-местный, 4-дверный седан
Силовая установка	2,0-литровый, турбонаддув, DOHC с прямым впрыском, 16-клапанный I-4
Мощность	276 л.с. при 5500 об/мин
Крутящий момент	289 фунт-фут при 2100 об/мин
Трансмиссия	8-скоростной автомат с двойным сцеплением
Вес и баланс	1495 кг (64/36%)
Колесная база	107.1 дюймов
Д х Ш х В	184.1 x 71.9 x 55.7 дюймов
0-100 км/ч	5.1 сек.
0-400 м	13.7 сек., 167,2 км/ч
100-0 км/ч	32,91 метр
Боковое ускорение	0.97 g
«Восьмерка»	24.9 сек., 0.75 g
Расход топлива (Г/Т/С)	11,7/7,8/10,2 л/100 км
В продаже	Сейчас

Комплектации и цены

Вариантов комплектаций всего 5 при условии выбора различных двигателей:

Base (1.6л), 1 389 000р;
Active (1.6л), 1 469 000р;
Active (2.0л), 1 514 000р;
Elegance (2.0л), 1 595 000р;
Anniversary (2.0л), 1 795 000р.

Уже в базовой комплектации машина получит светодиодные ходовые огни, камеру заднего вида, датчик света, 8-и дюймовый экран, система контроля давления в шинах и многие другие полезные функции, недоступные в «базе» в других марках автомобилей.

Задняя часть автомобиля получилась очень удачной и гармоничной

Комплектация Active, в дополнение к предыдущим функциям, предполагает 16-ти дюймовые литые диски, климат-контроль, светодиодные фары головного света, парктроники, датчики дождя, подогрев задних сидений, мультируль. Комплектация может быть с 1.6 или 2 литровым двигателем. Автомобиль в комплектации Elegance будет иметь бесключевой доступ, электрическую крышку багажника, датчики парктроника в обоих бамперах, зеркала с приводом складывания.

Комплектация Anniversary является юбилейной и получит специальные обозначения на кузове «30ANNIVERSARY», светодиодные задние фонари, 17-ти дюймовые диски. Приборная панель заменяется большим нежели в «базе», 10-ти дюймовым дисплеем, устанавливается аудиосистема Bose с восьмью динамиками и сабвуфером. Сидения оснащаются памятью и выполняются из кожи в комбинированной расцветке.

Двери машины явно станут болью для любого жестянщика — очень сложные линии

Насколько быстр Hyundai Elantra N 2022?

Нажатие кнопки может вызвать на лице широкую улыбку, и это наверняка поможет Elantra N разогнаться до 100 км/ч с места за 5,1 секунды, а проехать 400 метров (четверть мили) — за 13,7 секунды, достигнув при этом скорости 167,2 км/ч. Для достаточного контекста мы рассмотрели небольшой седан Volkswagen Jetta FWD в спортивной комплектации GLI. VW оснащен значительно менее мощным 2,0-литровым турбомотором мощностью 228 лошадиных сил, а также дифференциалом с ограниченным скольжением и регулируемой подвеской, но ему потребовалась дополнительная секунда, чтобы разогнаться до 100 км/ч. Он преодолел финишную черту на нашем тестовом дрэгстрипе на четыреста метров только за 14,6 секунды при скорости 158,9 км/ч. Новейший спортивный седан Honda Civic Si, оснащенный меньшим и менее мощным турбомотором, разгоняется еще медленнее.

Как Hyundai Elantra N сочетается со знаменосцем класса Honda Civic Type R? Это не сравнение яблок с яблоками, поскольку Hyundai — это седан, а Honda — хэтчбек. Кроме того, мы ждем предстоящего старта продаж совершенно нового Civic Type R. Но, глядя на тестовые показатели автомобиля предыдущего поколения (всего мы протестировали пять), эти потенциальные переднеприводные 2,0-литровые конкуренты с турбонаддувом впечатляюще близки. Самый быстрый из более легких и мощных (на 30 л.с.) автомобилей Honda — вариант 2018 года выпуска, и он разгонялся до 100 км/ч всего на 0,1 секунды быстрее, чем Elantra N. На забеге в 400 метров стояла мертвая жара, хотя Type R ехал на несколько километров в час быстрее по финишу.

Двигатель

Hyundai Elantra HD на вторичном рынке в основном встречается с двигателем рабочим объемом 1,6 л и мощностью 122 л.с. Гораздо реже можно натолкнутся на 2-х литровые моторы отдачей 143 л.с.

Бензиновый 1,6 л G4FC — представитель линейки двигателей GAMMA. Данный силовой агрегат имеет цепной привод ГРМ. Двигатели, собранные до апреля 2008 года, имели проблемы с гидронатяжителем цепи, который не справлялся со своей задачей. В итоге, при пробеге более 60-100 тыс. км двигатель начинал «дизелить», появлялись посторонние звуки, запуск давался с трудом, и двигатель глох. При вскрытии обнаруживался перескок цепи на 1-2 зуба. Полное игнорирование появившихся симптомов приводило к более критичному перескоку цепи более чем на 6-8 зубьев и встрече клапанов с поршнями. Не смотря на принятые меры, дизеление встречается и на Элантрах более позднего года выпуска 2009-2010. Замена комплекта ГРМ вместе с работой потянет на 12-15 тыс. рублей.

При пробеге более 120-150 тыс. км может выйти из строя бензонасос. За оригинальный придется отдать около 3-4 тыс. рублей, за аналог – около 1-2 тыс. рублей. На таком же пробеге возможен отказ датчика положения коленвала. При пробеге более 100-150 тыс. км могут появиться проблемы с запуском в морозы из-за отказа втягивающего реле стартера.

Отмечено несколько случаев необходимости замены сгоревшего ЭБУ двигателя при пробеге более 100-120 тыс.км. Все произошло при случайном контакте с блоком во время подтягивания плюсовой клеммы аккумулятора. Новый блок обошелся в 40 тыс. рублей.

Регулировка клапанов двигателя производится с помощью толкателей. Каждые 45 тыс. км необходима замена погружного топливного фильтра в баке. Автосервисы рекомендуют производить чистку дроссельной заслонки через каждые 50-60 тыс. км.

Чем «Active» отличается от «Anniversary»

Отличия Hyundai Elantra «Active»

Панель приборов Supervision с 4,2-дюймовым TFT экраном
8,0-дюймовый цветной сенсорный дисплей
Мультимедийная система (FM/AM)

Отличия Hyundai Elantra «Anniversary»

Система удержания автомобиля в центре полосы движения (LFA)
Система удержания автомобиля в полосе движения (LKA)
Система предупреждения о безопасном выходе
Система распознавания усталости водителя (DAW)
Система управления дальним светом (HBA)
Система предотвращения столкновения сбоку при выезде с парковки задним ходом (RCCA)
Система предотвращения столкновений с автомобилем в слепой зоне (BCA)
Ассистент движения в пробке (LVDA)
Адаптивный круиз-контроль (SCC)
Система предотвращения фронтального столкновения при повороте налево на перекрёстке (FCA-JT)
Автоматическая система экстренного торможения (FCA)
Включение режима рециркуляции системы кондиционирования при работе стеклоомывателя
Светодиодная подсветка передней панели
Сиденье водителя и внешние зеркала с памятью настроек для двоих
Сиденье водителя с электрорегулировкой
Сиденье водителя с поясничной поддержкой
Комбинация натуральной и искусственной кожи в отделке сидений
Сабвуфер
8 динамиков
Навигационная система
Задние фонари со светодиодами «H-Tail»
Дорожный набор
Коврик в багажник
Коврики в салон
Эмблема специальной серии на передних крыльях
Интеллектуальная система открывания багажника
Электропривод багажной двери
Система доступа в салон без ключа и кнопка запуска двигателя
Хромированный молдинг переднего и заднего бамперов
Отделка решётки радиатора хромом
Салонное зеркало заднего вида с автоматическим затемнением
Боковые зеркала с электроприводом складывания
Датчики парковки передние
Беспроводное зарядное устройство (стандарт Qi)
Электронный стояночный тормоз с режимом автоматического удержания (EPB)
10,25-дюймовая цифровая приборная панель
10,25-дюймовый цветной сенсорный дисплей HD
Премиальная аудиосистема Bose

Характеристики

Производство	Hyundai Motor Manufacturing Alabama Hwaseong Plant Shandong Plant Ulsan plant
Марка двигателя	G4ND G4NC
Годы выпуска	2010-н.в.
Материал блока цилиндров	алюминий
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	97
Диаметр цилиндра, мм	81
Степень сжатия	10.3 11.5 (G4NC)
Объем двигателя, куб.см	1999
Мощность двигателя, л.с./об.мин	149/6200 150/6500 (Hybrid) 156/6200 163/6500 (CVVL) 165/6200 (GDI) 176/6500 (GDI) 178/6500 (GDI)
Крутящий момент, Нм/об.мин	179/4500 179/5000 (Hybrid)195/4500 196/4800 (CVVL) 205/4000 (GDI) 213/4700 (GDI) 214/4700(GDI)
Топливо	95+
Экологические нормы	Евро 5
Вес двигателя, кг	137
Расход топлива, л/100 км (для Kia Optima) — город — трасса — смешан.	10.05.97.4
Расход масла, гр./1000 км	до 600
Масло в двигатель	5W-20
Сколько масла в двигателе, л	4.3
Замена масла проводится, км	15000 (лучше 7500)
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км — по данным завода — на практике	180~100
Тюнинг, л.с. — потенциал — без потери ресурса	— —
Двигатель устанавливался	KIA ForteKIA OptimaKIA SoulKIA SportageHyundai ElantraHyundai i30Hyundai i40Hyundai ix35Hyundai SonataHyundai Tucson Hyundai Veloster KIA Carens Hyundai Kona
