Экспедиционный багажник на ниву своими руками: чертежи, размеры, как сделать

Подготовка к работе

Если вас привлек вариант монтажа на крышу Нивы экспедиционного багажника, то вы наверняка часто перевозите какие-то грузы, являетесь поклонником активного отдыха, рыбалки или охоты.

Нива сама по себе машина, предназначенная для подобных целей. Часто используется как рабочая лошадка. Установив багажник экспедиционного типа, количество лошадиных сил не увеличится, а вот функциональность и практичность машины явно изменится в лучшую сторону.

Чтобы начать сборку, вам потребуется пройти через этап подготовки.

• Время и место. Для изготовления ЭБ вам понадобится место, где этим заниматься, и свободное время. Обидно, когда желание не совпадает с возможностями, и человеку банально не хватает времени, чтобы заниматься своей машиной самостоятельно. Потому взвесьте реально свои возможности.
• Чертеж. Не зная размеры автомобиля и параметры самой конструкции на багажник, начинать работу не имеет смысла. Есть множество примеров схем на фото, по которым реально сделать ЭБ конкретно под Ниву. Только убедитесь, о какой именно Ниве идет речь, чтобы не начать под отечественную Ниву собирать багажник, схема которого ориентирована на Шевроле.

В основном экспедиционные багажники делают путем сваривания труб. Их них же выполняют борта нужной высоты. На днище укладывают трубы с меньшим диаметром, а иногда армируют, то есть усиливают металлической сеткой. Тут уже ориентируйтесь на нагрузки, которые будут воздействовать на ваш самодельный ЭБ.

Цена на расходные материалы куда меньше, чем на готовые изделия. Наличие стандартного набора инструментов и сварочного аппарата вам помогут.

Изготовление конструкции

Создать своими руками нечто такое не так тяжело, как многие думают. Владея навыками сварки и умея обращаться с рулеткой, вы быстро справитесь с поставленной задачей. Видео инструкции вам помогут.

Начните с чертежа. Если готовые варианты вам не подходят или не нравятся, сделайте свою схему. Только наносите на нее все параметры с точностью до миллиметра. Иначе отверстия под крепление или другие компоненты просто не совпадут между собой при итоговой сборе и монтаже на крышу Нивы;

• Сварите четыре отрезка выбранной алюминиевой трубы. Она может иметь круглое или квадратное сечение, как вам удобнее. Так вы получите каркас, который далее соединится с рейлингами на крыше авто;
• Между поперечными трубами расстояние большое, потому обязательно приварите к прямоугольному каркасу еще и дополнительные промежуточные профили. Это даст конструкции требуемый уровень надежности. Планки профиля соединяются между собой методом сварки. Можно заменить на болтовые соединения, но это сложнее и дольше;
• Переднюю и заднюю дугу изготавливают из округлого профиля. Это придает привлекательный внешний вид и создает дополнительный аэродинамический эффект;
• Теперь монтируйте борта экспедиционного багажника. Лучше по бокам каркаса выполнить отверстия сверлом и дрелью, в них вставить втулки и обварить. Так металл банально не будет загибаться, когда вы начнете закручивать крепежные болты;
• Далее делаем сами борта из профиля требуемой длины согласно чертежам. К болтам привариваются шпильки, и вкручиваются в отверстия на каркасе, которые вы уже предварительно просверлили;
• После проделанного можно прикрутить втулки, которые будут служить для фиксации поперечины;
• По бокам и сзади приваривается часть шпильки;
• Завершает нашу работу придание конструкции привлекательного внешнего вида. Для этого поверхность очищается, дополнительно обрабатывается наждачкой, удаляя все заусенцы. Обязательно нанесите соответствующую грунтовку и пару слоев краски, чтобы закрепить результат.

Сборка готова. Теперь остается только зафиксировать все надежно на рейлингах Нивы. Хотя некоторым обычной конструкции экспедиционного багажника кажется мало.

Ничего не имею против того, чтобы разнообразить его. Для этого используйте любые понравившиеся вам идеи. Кто-то ставит специальные фары на ЭБ в виде прожектора. Они помогут тем, кто любит ночную рыбалку, часто выбирается на охоту или увлекается ездой по бездорожью. Мощная оптика позволит рассмотреть ситуацию вокруг вас под покровом ночи.

Есть и те, кто ставит наверх целый тент или палатку, создавая место для ночлега в диких условиях. Прекрасный вариант для незабываемого отдыха. Говорю из личного опыта, поскольку спать на крыше машины — это нечто новое и удивительное. Подобного я еще никогда не испытывал. Плюс не нужно брать с собой лишние вещи.

Чтобы добиться результата, четко следуйте схеме, надежно сваривайте и затягивайте элементы конструкции между собой. А если банально нет времени или желания, купите готовый экспедиционный багажник.

84,88

Подготовка

Прежде чем приступить к работе, убедитесь, что вы имеете достаточно свободного времени для того, чтобы построить Экспедиционный багажник.

Также, освободите много свободного места, так как постройка установки требует немало пространства.

Для того, чтобы построить багажник вам понадобится:

• Сварочный аппарат.
• Болгарка.
• Металлические трубы с сечением.
• Крепежи.

Еще одним важным фактором является подбор материалов. Существует несколько материалов, из которых можно построить Экспедиционный багажник.

Вот несколько из них:

Алюминий. Он обладает небольшим весом. За счет этого уменьшается расход топлива, и снижается нагрузка на основные детали авто. При этом алюминиевая конструкция не сможет выдержать достаточно большого веса.

“> “> “> “> “> “> “> “> “>

Сталь. Это высокопрочный металл, который обладает большим весом, нежели алюминий. Экспедиционный багажник из этого материала сможет защитить транспорт от сильных повреждений.

Чтобы придать модели легкости, можно использовать трубки из металлопрофиля для постройки Экспедиционного багажника.

Подготовка к работе

Если вас привлек вариант монтажа на крышу Нивы экспедиционного багажника, то вы наверняка часто перевозите какие-то грузы, являетесь поклонником активного отдыха, рыбалки или охоты.

Нива сама по себе машина, предназначенная для подобных целей. Часто используется как рабочая лошадка. Установив багажник экспедиционного типа, количество лошадиных сил не увеличится, а вот функциональность и практичность машины явно изменится в лучшую сторону.

Чтобы начать сборку, вам потребуется пройти через этап подготовки.

• Время и место. Для изготовления ЭБ вам понадобится место, где этим заниматься, и свободное время. Обидно, когда желание не совпадает с возможностями, и человеку банально не хватает времени, чтобы заниматься своей машиной самостоятельно. Потому взвесьте реально свои возможности.
• Чертеж. Не зная размеры автомобиля и параметры самой конструкции на багажник, начинать работу не имеет смысла. Есть множество примеров схем на фото, по которым реально сделать ЭБ конкретно под Ниву. Только убедитесь, о какой именно Ниве идет речь, чтобы не начать под отечественную Ниву собирать багажник, схема которого ориентирована на Шевроле.

Материалы. Официальные производители и просто народные умельцы обычно используют алюминий и алюминиевые сплавы. Поддерживаю такой вариант, поскольку эти металлы прочные, надежные, долговечные и одновременно легкие. При отличных параметрах прочности на крыше вашей машину не будет восседать тяжеловесная металлическая конструкция. Плюс алюминий не ржавеет, что является важным аргументом в его пользу.

В основном экспедиционные багажники делают путем сваривания труб. Их них же выполняют борта нужной высоты. На днище укладывают трубы с меньшим диаметром, а иногда армируют, то есть усиливают металлической сеткой. Тут уже ориентируйтесь на нагрузки, которые будут воздействовать на ваш самодельный ЭБ.

Цена на расходные материалы куда меньше, чем на готовые изделия. Наличие стандартного набора инструментов и сварочного аппарата вам помогут.

Изготовление конструкции

Создать своими руками нечто такое не так тяжело, как многие думают. Владея навыками сварки и умея обращаться с рулеткой, вы быстро справитесь с поставленной задачей. Видео инструкции вам помогут.

Начните с чертежа. Если готовые варианты вам не подходят или не нравятся, сделайте свою схему. Только наносите на нее все параметры с точностью до миллиметра. Иначе отверстия под крепление или другие компоненты просто не совпадут между собой при итоговой сборе и монтаже на крышу Нивы;

Сборка готова. Теперь остается только зафиксировать все надежно на рейлингах Нивы. Хотя некоторым обычной конструкции экспедиционного багажника кажется мало.

Ничего не имею против того, чтобы разнообразить его. Для этого используйте любые понравившиеся вам идеи. Кто-то ставит специальные фары на ЭБ в виде прожектора. Они помогут тем, кто любит ночную рыбалку, часто выбирается на охоту или увлекается ездой по бездорожью. Мощная оптика позволит рассмотреть ситуацию вокруг вас под покровом ночи.

Есть и те, кто ставит наверх целый тент или , создавая место для ночлега в диких условиях. Прекрасный вариант для незабываемого отдыха. Говорю из личного опыта, поскольку спать на крыше машины — это нечто новое и удивительное. Подобного я еще никогда не испытывал. Плюс не нужно брать с собой лишние вещи.

Чтобы добиться результата, четко следуйте схеме, надежно сваривайте и затягивайте элементы конструкции между собой. А если банально нет времени или желания, купите готовый экспедиционный багажник.

Удобно путешествовать

Есть много способов провести свой досуг активно. Одним из таких способов является путешествие по малопроходимым местам на внедорожниках. Некоторые специально для такого вида отдыха приобретают дорогие зарубежные внедорожники именитых производителей. Те, кому приобрести такие автомобили не под силу, путешествуют на отечественных авто, среди которых и ВАЗ-2121 «Нива».

Часто такие путешествия длятся долгое время и проходят вдали от населенных мест. Поэтому в дорогу берут большое количество вещей, топлива, оборудования и запасных деталей к автомобилю. Размеры же багажного отделения у Нивы ограничены. Поэтому часто автовладельцы устанавливают экспедиционный багажник на Ниву. Устанавливается он на крышу внедорожника и позволяет перевозить разного рода грузы.

Кроме того, для такого вида отдыха Ниву нужно подготавливать. Для того чтобы поездка прошла успешно, в конструкцию автомобиля вносится ряд конструктивных изменений, направленных на увеличение проходимости и надежности узлов и механизмов.

Универсальный багажник для автомобиля

Неопытному мастеру лучше начинать с изготовления самого простого типа багажника. По сути, предстоит сделать две поперечины. Для этого понадобится:

• металлопрофиль, например, размерами 20Х30 мм и толщиной стенки 1,5–2,0 мм (в идеале — алюминиевый, поскольку он легче);
• хомуты для глушителя — 4 штуки. С их помощью багажник будет крепиться к крыше (в случае, если имеются рейлинги);
• монтажная пена;
• машинка для шлифовки;
• стеклоткань плотностью 300 г/кв. м.;
• краска.

Статья в тему: Как определить износ тормозных дисков?

Пошаговое изготовление

Чтобы изготовить багажник в соответствии с параметрами авто и надёжно закрепить его на крыше, следуйте приведённому ниже алгоритму:

1. Для начала распиливаем поперечины. Длина поперечин должна соответствовать ширине кузова автомобиля.
2. Поперечины покрываем пеной как изнутри, так и снаружи. Слой должен быть довольно плотным: это позволит на следующем этапе придать поперечинам необходимую форму.
3. После высыхания пены стачиваем её при помощи шлифовальной машинки. На первом этапе придаём профилю форму правильного параллелепипеда, а затем вносим конструктивные изменения в целях улучшения аэродинамики, в частности, стачиваем углы.
4. Поскольку пена имеет рыхлую структуру, поперечины можно дополнительно замазать шпатлевкой для автомобиля — так их поверхность станет ровнее.
5. Обматываем поперечины стеклотканью в три слоя.
6. Красим поперечины и ждём высыхания.
7. В это время займёмся изготовлением крепежей. В нашем случае мы решили пойти по пути наименьшего сопротивления и воспользоваться хомутами для глушителя. Их нужно подготовить — подпилить нижнюю часть хомута, чтобы получилась ровная пластинка для более плотного прилегания.
8. Просверливаем в поперечинах отверстия. С каждой стороны должно получиться по два симметрично расположенных отверстия. Расстояние между ними должно совпадать с «ушками» хомута.
9. Закрепляем поперечины на рейлингах. Чтобы не повредить поперечины хомутами, в местах их соприкосновения можно положить резиновые прокладки.

Правила эксплуатации самодельного багажника

Даже если вы нечасто перевозите грузы в самодельном багажнике, нужно периодически проверять его состояние и цельность крепления. Обязательно необходимо проделывать это непосредственно перед поездками, особенно на дальние расстояния. А также соблюдайте следующие рекомендации:

• защитную окантовку закрепите так, чтобы она не контактировала ни с одной из дверей;
• не перевозите груз в багажнике в первые сутки после установки;
• следите за тем, чтобы кронштейны из металла не деформировались;
• равномерно распределяйте груз таким образом, чтобы он находился близко к краям;
• фиксируйте груз довольно надежно;
• придерживайтесь предельно допустимой грузоподъемности;
• не превышайте скорость в 130 км/м;
• не делайте резких разгонов, перестроений и торможений с загруженным багажником, ведь в данном случае смещается центр тяжести и автомобиль может повести себя непредсказуемо.

Сделать и установить багажник на крышу шевроле нива илиЛада 2121 4×4 Нива не представляет никакого труда. В крайнем случае, можно приобрести одну из многочисленных моделей конструкции в специализированных магазинах. В любом случае, такая деталь значительно упростит перевозку грузов при поездке за город, на охоту или рыбалку.

Если вы любите путешествовать на автомобиле, наверняка Вы сталкивались с необходимостью помещения в кузов машины большого количества вещей. Поскольку путешествие подразумевает возможную необходимость использования огромного количества всяких мелочей и не только, без которых жизнь вне дома может превратиться в ад, опытные путешественники стараются вместить с собой как можно больше нужного и не нужного на все случаи жизни, ведь, как говорится, лучше быть готовым ко всему.

Говоря о Ниве, стоит отметить, что её багажник, конечно, нельзя назвать самым маленьким в своем классе, однако большой вместительностью он так же не сможет похвастаться. Если Вы путешествуете один или вдвоем, вариантом размещения вещей могут стать задние сиденья, однако, в таком случае возможность ночевки в авто будет минимализирована.

Как закрепить экспедиционный багажник

Прикрепляют данный элемент к водостоку или прикручивают к крыше. Во втором случае приходится самостоятельно делать гидроизоляцию каждого отверстия, чтобы при дожде вода не попадала в салон.

Крепление экспедиционного багажника к водостоку

Преимущество машин Нива состоит в том, что не нужно просверливать отверстия в авто. Конструкцию прикручивают к уже имеющимся рейлингам, которые автомобилисты часто называют рельсами. Это означает, что багажную секцию будет несложно снять в любой момент.

Крепление экспедиционного багажника к рейлингам

Для установки подойдут болты диаметром 8 миллиметров. Длина болта должна составлять 70 мм. Желательно с боков просверлить отверстия и поместить внутрь них втулки. Затем сверху приварить. Это защитит металлические детали от деформации во время закручивания болтов.

Обычно на Ниве два рейлинга, и получается, что можно закрепить багажник в четырех точках. Но для перевозки тяжелых вещей желательно закреплять корзину в шести точках. Поэтому иногда в авто с двумя рейлингами устанавливают еще один дополнительный. Крепления багажника по правилам опираются на участки передачи нагрузки на кузов. То есть, сооружение не должно давить на неукрепленные места над окнами или дверями.

Конструктивные особенности

Перед тем как установить на крышу своего авто багажник, осуществив своего рода тюнинг, следует разобраться в особенностях конструкции таких устройств.

В состав комплектации обычно входят:

• трубки, они же рейлинги, выполненные из пластика или металла;
• кронштейны, необходимые для установки девайса на крыше;
• концовки, изготовленные из пластика, придающие скорее эстетических преимуществ, нежели практических.

В среднем конструкции выдерживают до 150 килограмм веса. Это позволит вам перевозить сумки и другие вещи. От того, какие будут размеры вашего верхнего багажника, зависят габариты груза, который туда влезет. Это логично, согласитесь?!

Chevrolet Niva относится к внедорожникам или скорее кроссоверам. Машина не самая маленькая, но и огромной вместимостью похвастаться точно не может. Потому и возникает желание установить на рейлинги дополнительный багажник.

Выбираем материал, из которого будет изготовлен багажник

Выбирая основной материал для экспедиционного багажника, автолюбители часто не могут определиться между алюминием и сталью

Оба эти металла обладают своими плюсами и недостатками, поэтому перед началом изготовления силовика важно знать, что:

• Алюминий и его сплавы обладают малым весом, что позволяет экономить топливо. Кроме этого этот материал гибок и отличается высоким сопротивлением к разрывам. Однако алюминий не выдержит сильные нагрузки, из-за чего тяжелые грузы в таком багажнике провозить не получится.
• Вес стали куда выше алюминиевого аналога. Из преимуществ этого материала стоит отметить прочность конструкции (даже в ситуации опрокидывания машины, такой силовик сможет уберечь крышу от сильных повреждений). Кроме этого алюминиевые багажники собираются на болтах, а стальные свариваются, поэтому вам не придется переживать, что от встряски или вибрации багажник попросту развалится на части.

Еще один вариант – это использовать профильные трубы с тонкими стенками. Они будут стоить дешевле, и отличаются неплохой прочностью, а также маленьким весом. Нержавейка тоже пользуется популярность благодаря удобству в обработке, но ее вес тоже «не идеален».

Все зависит от типа грузов, которые вы планируете перевозить, поэтому перед расчетами постарайтесь определиться какой из описанных выше материалов больше вам подойдет.

Экспедиционный багажник на Ниву Шевроле, чертежи своими руками

Активный отдых и путешествия – эти черты в большой степени присущи владельцам Нива Шевроле. Сам автомобиль своей конструкцией и концепцией располагает к активному отдыху и поездкам на дальние расстояния. Однако в устройстве имеется один большой недостаток – малый объем грузового отсека.

Багажник Нивы может вместить всего 300 литров полезного объема, что является достаточно скромным показателем для внедорожника. Владельцы решают эту проблему установкой дополнительного экспедиционного багажника на крышу.

Конструкция, применение и характеристики

По своей конструкции экспедиционный багажника представляет прямоугольный лист металла с ботиками по краям, расположенный ан крыше при помощи различного крепежа.

Объем полезной нагрузки, погруженной на такой узел, может составлять до 200 литров или 120 кг в массовом выражении.

Это значительно расширит возможности владельца по перевозке полезного груза (увлечение полезного объема составит порядка 35%).

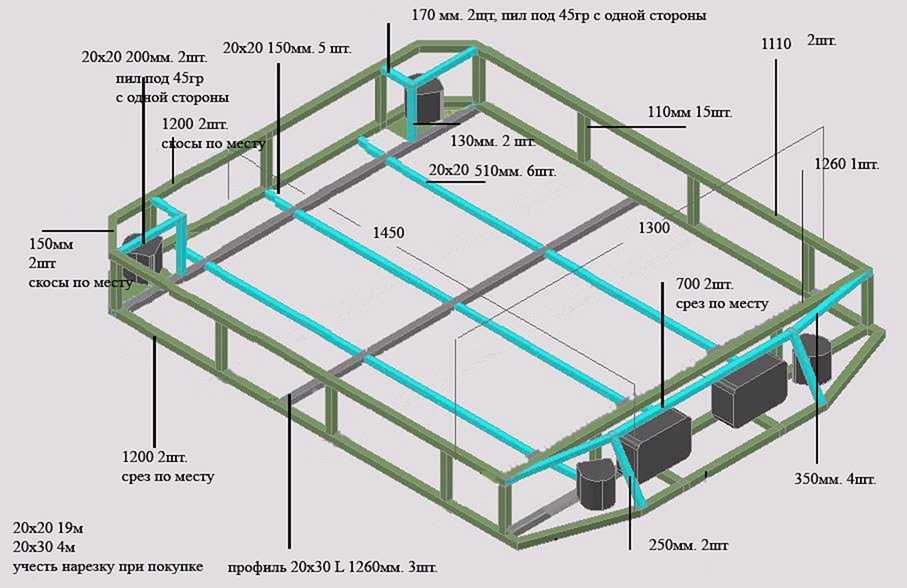

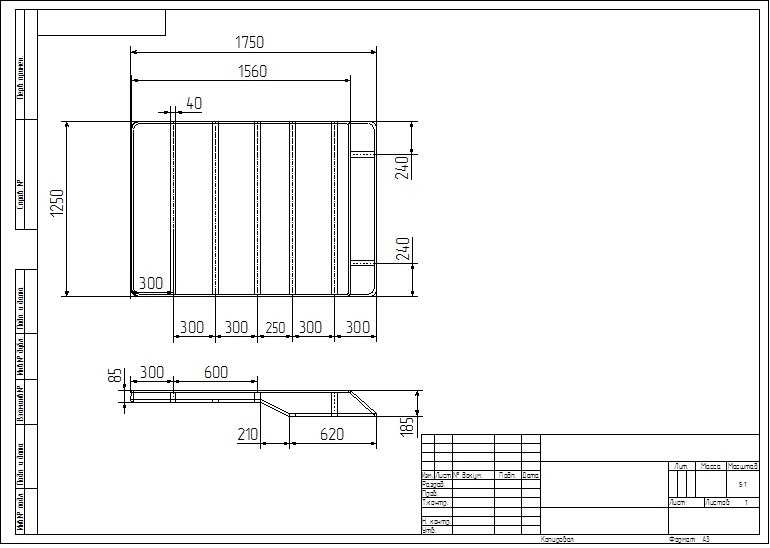

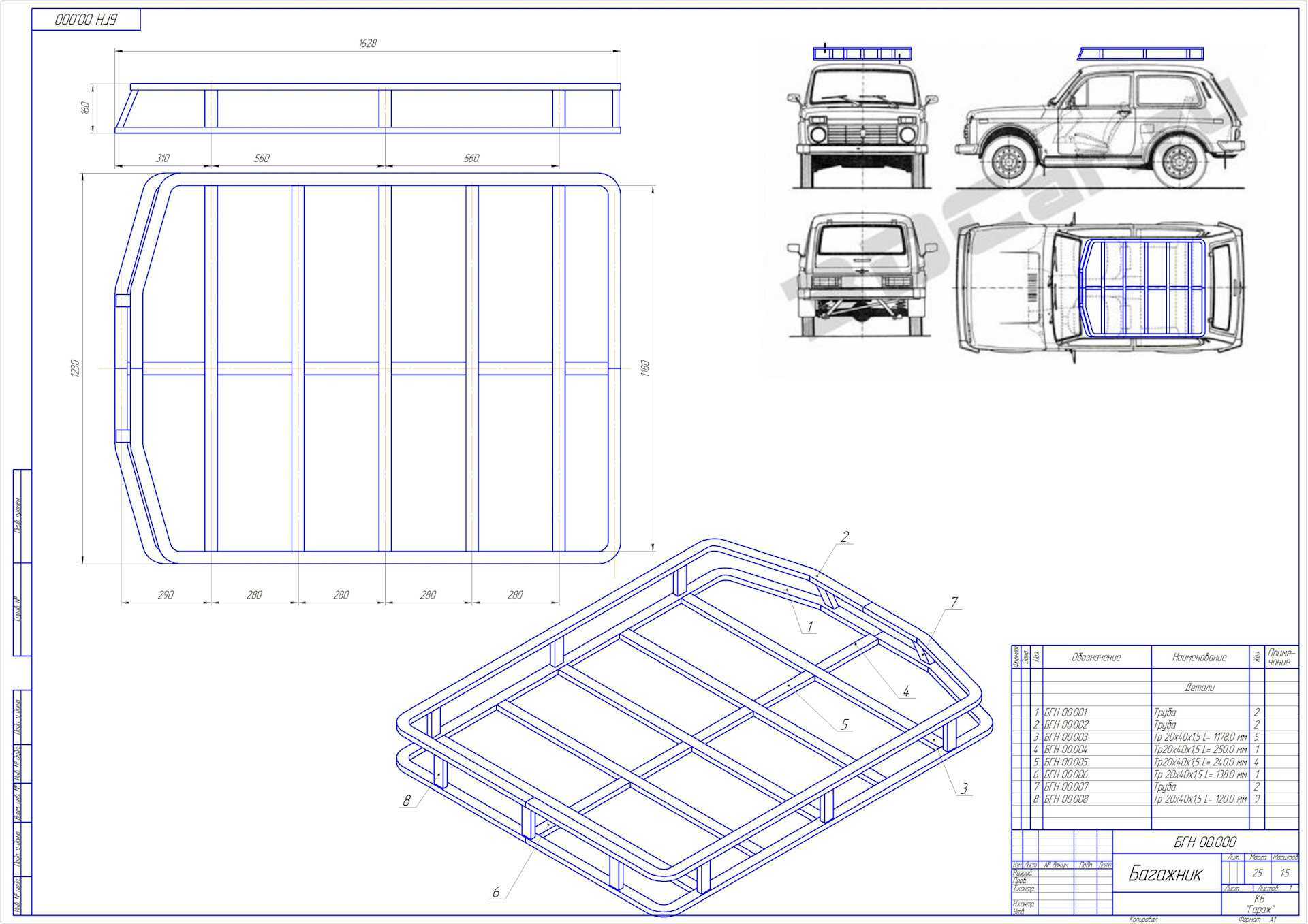

На фото-чертеж экспедиционного багажника на Ниву Шевроле:

Важно

Площадка может быть как гладкой, так и отформованной с дополнительным крепежом в виде крючков и внутренних бортиков. Такая конструкция позволит удобно перевозить грузы различного назначения (крупногабаритные одновременно с грузами небольшого объема).

Поверхность с шершавым покрытием не позволит небольшим не закрепленным грузам выпадать во время движения и скатываться.

На видео- экспедиционный багажник на Ниву Шевроле:

Материал изготовления

Материалы, из которых могут быть изготовлены данные багажники насчитывают всего два вида. Это алюминиевые багажники и стальные. Каждый из видов имеет свои достоинства и недостатки:

• Алюминиевый багажник значительно легче по массе, что позволит сэкономить топливо при перевозке (а сели учитывать, что Нива Шевроле не отличатся особой экономичностью, а при применении такого багажника ухудшится аэродинамическое сопротивление потребление в среднем возрастет на 15%). Такие багажники не смогут быть применены в перевозке тяжелых грузов, так как максимальная грузоподъемность их ограничена конструкцией металла. Также зачастую такие изделия дороже своих конкурентов в среднем на 10%;
• Стальные багажники отличаются высокой прочностью к механическому воздействию. Также такие изделия могут перевозить достаточно тяжелые грузы (производителями заявляется максимальная масса нагрузки в 120 кг, однако зачастую некоторые владельцы нагружают значительно больше).

Такая защита тяжелее, чем алюминиевый аналог в среднем на 20%, что плохо сказывается на топливной экономичности. Стоимость стальной защиты зачастую ниже на 10%.

Способ крепления

По способу крепления такие багажники также различаются на несколько видов:

• Крепящиеся с помощью кронштейнов. Завод изготовитель предусмотрел конструкцией специальные дуги для крепления различного оборудования. Крепеж производится именно в местах расположения данных дуг поперечно кузову. Крепления выполняются из специального пластика или стали с пластиковым покрытием. Такой способ отличается высокой надежностью и невмешательством в конструкцию;
• Крепление с помощью болтов. Иногда конструкция багажника не предполагает иного выхода как крепления с помощью болтов. В этом случае придется проделывать в кузове дополнительные отверстия, что чревато возникновением в этих местах при плохой обработке очагов коррозии. Однако такой способ крепления считается самым надежным и при погрузке выдерживает максимальное давление.

Самостоятельное изготовление

Изготовить экспедиционный багажник самостоятельно вполне по силам, однако для этого необходимо иметь точные чертежи деталей, определенный набор инструмента и умение пользоваться сварочным аппаратом. Багажник из стали можно сварить при помощи нескольких стальных труб (бортик), стального плотна и уголков.

На видео- экспедиционный багажник на ниву шевроле своими руками:

Производители

Самыми распространенными производителями такой продукции на отечественном рынке являются:

• NEKON компания несколько лет профессионально занимается изготовлением различного рода изделий для экстремального отдыха. Экспедиционный багажник от данного производителя отличается стабильно высоким качеством и хорошими эксплуатационными характеристиками. Средняя стоимость багажника составляет порядка 15 000 рублей;
• Евродеталь – еще одна популярный производитель багажников. Пользуется не меньшей популярностью благодаря очень надежной и практичной продукции. Стоимость комплекта составляет порядка 13000 рублей.

Как сделать багажник на крышу своими руками

Вообще, багажники для крыш делятся на два вида:

• бокс;
• дуга-поперечина.

Преимущества экспедиционных багажников

• более функциональный;
• вмещает в себя много разнообразных вещей любой конфигурации;
• вмещает крупногабаритные предметы;
• защищает крышу от повреждений сверху;
• не заслоняет вид автоводителю.

Недостатки экспедиционного багажника

• ограничение веса багажа;
• расход топлива увеличивается;
• трудность в укладке тяжелого груза;
• при неправильной фиксации есть опасение потери части груза;
• сниженная аэродинамика;
• плохая устойчивость машины при боковом ветре.

Перевозка крупногабаритного груза

Чтобы изготовить самодельный , следует тщательным образом провести замеры линейных размеров крыши. Нельзя, чтобы багажник выходил за границы крыши в области фронтального стекла или создавал бы помеху для дверей. В идеале, лучше следовать размерам заводских багажников, рассчитанных для данных моделей. Размеры можно найти на сайтах производителей, или на крышах автомобилей знакомых и друзей. Дальше необходимо определить вид багажника. Для багажа предметов, подойдет форма корзины с бортиками. Для перевозки длинномерных вещей – плоская открытая платформа. Определение количества креплений для багажника на крышу автомобиля своими руками:

• четыре точки опоры подойдут для хэтчбеков и седанов;
• если длина крыши свыше 2,5 метров, то лучше сделать шесть креплений.

Самодельный багажник с бортиками

Теперь необходимо изготовить чертежи экспедиционного багажника с указанием размеров. Так же можно работать по эскизу заводской модели. Из всех материалов для изготовления багажной конструкции — лучше всего подойдет профиль из алюминиевого сплава. Он легко режется, гнется, не подвергается коррозии и имеет небольшой вес. Сооружение же из стали будет тяжелым, что в свою очередь будет уменьшать вес перевозимого груза. Потребуется каркас из профильной трубы сечением 20х30 мм и толщиной стенок 2 мм. Не желательно использовать круглые трубы, так как при транспортировке груз с них соскальзывает. Так же понадобятся инструменты и компоненты:

• сварочный аппарат;
• электроды;
• линейка;
• рулетка строительная;
• угловая шлифовальная машинка;
• диски по металлу;
• дрель;
• сверла;
• насадка для зачистки сварных швов;
• комплект монтажных компонентов;
• хомуты для креплений глушителей;
• монтажная пена;
• краска по металлу (желательно под цвет машины).

Чертеж самодельного багажника

После того, как чертеж готов, а инструменты и комплектующие приобретены в полном объеме, можно приступить к изготовлению поперечины для багажника на крышу:

1. Определить длину поперечен. Они должны быть одинаковые по своим размерам.
2. Нарезать профилированную трубу на несколько частей чтобы получились продольные и поперечные направляющие.
3. Сварить части багажника, зачистить сварочные швы.
4. Заделать их монтажной пеной изнутри и снаружи. Обычно хватает одного баллона.
5. После полного высыхания и затвердевания пены, стачить ее шлифовальной машинкой. Изначально надо сделать поперечины в форме параллелепипеда. Затем, по желанию, им можно придать закругленный вид. Главное, чтобы они смотрелись по отношению к машине, как «родные».
6. Затем, для прочности, покрыть пену стеклотканью в 2-3 слоя. Желательно, брать ткань прочностью не менее 300 г/м2.
7. Для привлекательности, поперечины можно покрасить в любой цвет (обычно берут черный, или в цвет машины).

Чем закрепить

Вариант установки багажника напрямую зависит модели автомобиля и особенностей конструкции крыши.

На крышах «классики» отечественного производителя, а так же на старых иномарках предусмотрен продольный водосток, который используется под фиксацию багажника.

Под такой тип установки изготавливаются или приобретаются металлические упоры с зажимом. Такая конструктивная особенность автомобильной крыши дает возможность фиксировать багажники разных конструкций и габаритов

Для современных моделей с продольными рейлингами можно использовать готовые хомуты для крепления глушителя или изготовить зажим самостоятельно.

Для этого по размерам подбирается и изгибается металлический лист. В нем сверлятся отверстия для винтового крепления к багажнику.

Как сделать типовой экспедиционный багажник на ниву 2121 (ваз 2121) своими руками? пошаговая инструкция и верные советы

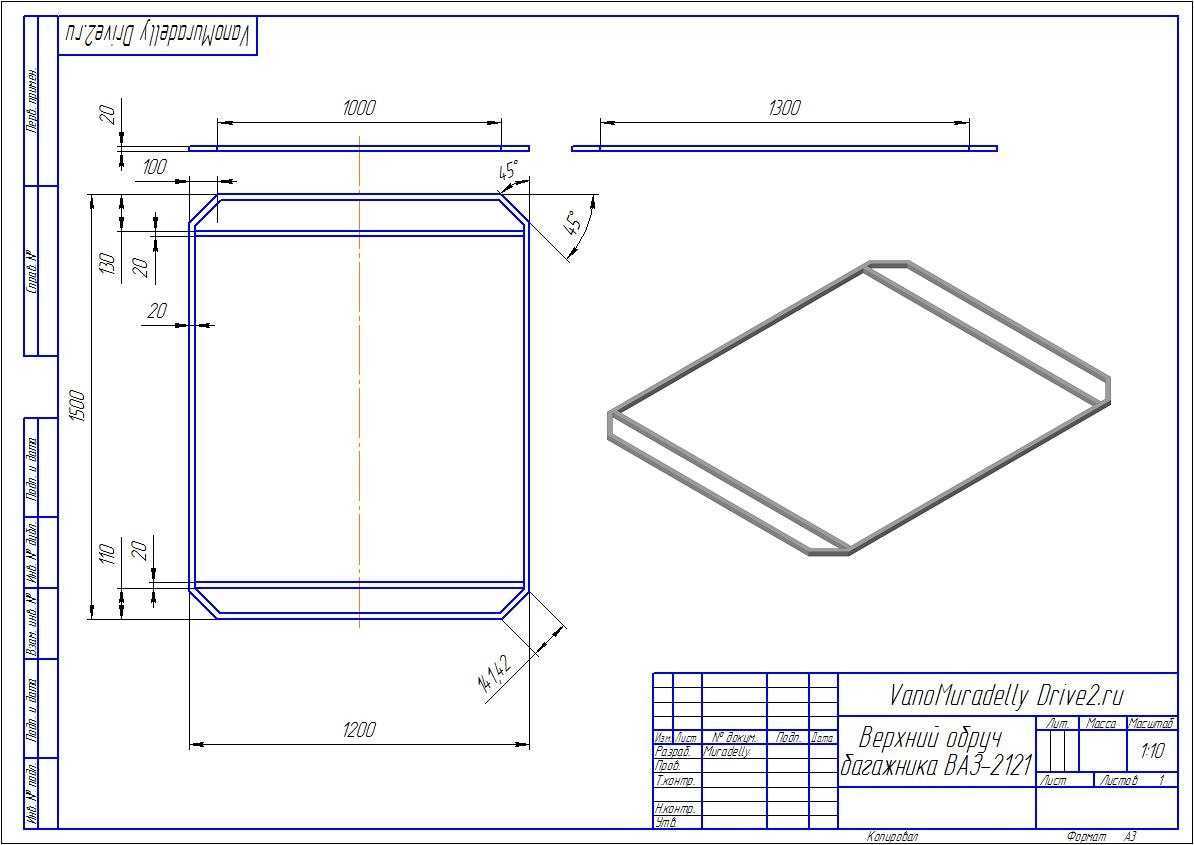

 Сразу отметим, что экспедиционный багажник на крышу автомобиля – это замечательный вариант для охотников, рыболовов и любителей активного отдыха. Чтобы самостоятельно изготовить багажник на ту или иную модель Нивы (Niva), например, на самую распространенную модель – ВАЗ 2121 (Нива 2121), наиболее правильным вариантом может стать образец из квадратной трубы, который проще в изготовлении и к тому же он нас не потребуется гнуть трубы.{banner_adsensetext}Конструкционное исполнение навесного багажного отсека может быть абсолютно любым, главное, чтобы были правильно реализованы крепления аксессуара к кузову транспортного средства.Изготавливая экспедиционный багажник на Ниву, в качестве исходного материала наиболее популярным материалом выступают полые трубы размером 20×20 с общей длиной порядка 20 метров. Заранее сформировав конструкционное исполнение элемента, которое можно выполнить в качестве чертежа для упрощения работы, вначале прихватывается короб. Чертеж кстати можно сделать в специальной программе MS Visio в формате “3D”. Сделав предварительный эскиз, можно заложить следующие типовые размеры для будущего экспедиционного багажника: 1600 миллиметров – длина, 1200 миллиметров – ширина и 140 миллиметров — высота. Для справки заметим, что высоту в 140 миллиметров мы закладываем только для корзины без креплений.Справочно заметим, что по мнению многих специалистов, в процессе самостоятельного изготовления каркаса, необходимо опасаться того, что металл при нагреве будет уводить, поэтому действия производить нужно чрезмерно аккуратно. После изготовления короба, он проваривается, и на нем зачищаются все швы.После этого следует интегрирование крюков для хайджека, кронштейнов для антенны, ламп люстры и заднего фонаря, которые вместе с самим багажным отсеком подвергаются покраске. Следует отметить, что достаточно важным моментом, изготавливая экспедиционный багажник н Ниву собственными усилиями, выступает предварительное приобретение люстры, если установка таковой запланирована владельцем внедорожника. Дело заключается в том, что от особенностей ее конструкционного исполнения и функциональности зависят и нюансы создаваемых крепежей.К рассматриваемому багажному отсеку лучше всего подходит прямоугольная оптика, дополненная 55-ваттной галогеновой лампой. Подобное сочетанию приборов, при ночных испытаниях показывает высокую эффективность освещения.{banner_reczagyand}На дальнейшем этапе багажное отделение снимается, все прихваченные конструкционные детали провариваются, и начинается последняя примерка. Если все этапы работ были реализованы качественно, то воплощенная конструкция сможет выдерживать массу в пределах до 80-90 килограмм и даже более.Сам устанавливаемый багажный элемент сможет взять и более существенный вес, однако загружать его чрезмерно не стоит, так как водостоки автомобиля этого просто не перенесут.Как и говорилось ранее, основные трудности связаны с изготовлением креплений. Наиболее рациональным вариантом может стать изготовление четырех небольших кронштейнов, которые прихватываются к водостоку посредством сварки, а потом дополнительно приклепываются заклепками.Во всех кронштейнах, размещенных в количестве двух экземпляров на каждой стороне внедорожника, просверливается по дваотверстия для крепления багажника. Примерно так же устанавливается и силовой бампер на Ниву. Далее аксессуар пока еще без креплений ставится на крышу и выравнивается по высоте.Затем из 2-х миллиметрового металла вырезаются 70-ти миллиметровые полосы, загибаются и прихватываются к основной конструкции. В них просверливаются отверстия под кронштейны, и аксессуар прикручивается всеми болтами. После этого требуется добавить полосам жесткости. Для этого из той же трубы или длинных металлических пластин остатков вырезаются усилители и прихватываются, желательно прямо на месте.Для справки заметим, что крепление к крыше фиксируемдвумя болтами размером М8*16 через усиленные шайбы

А с другой стороны в эти втулки вкручиваются болты-крепления для сандтраков.Видео: «Как сделать экспедиционный багажник на Ниву своими руками? Пошаговая инструкция и верные советыБЛАГОДАРИМ ВАС ЗА ВНИМАНИЕ. ПОДПИСЫВАЙТЕСЬ НА НАШИ НОВОСТИ. ДЕЛИТЕСЬ С ДРУЗЬЯМИ

Отличие заднего редуктора ваз 2103 и нива 2121

Редукторы задних мостов 2103 и 2121
Номер по каталогу:	Номер на редукторе	гл.пара отношение зубьев	модели машин
2106-2402022-00	6	З,9 = 4З/ll	ВАЗ-2106, ВАЗ- 2107, 21213,- 21214,- 2123,- 2131
2103-2402022-00	З	4,l= 4l/l0	ВАЗ-2103, ВАЗ- 2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107
2101-2402022-00	4,З= 4З/l0	ВАЗ-2101
2121-2402022-00	2	4,1= 4l/l0	ВАЗ-2121
2102-2402022-00	y	4,44= 40/9	ВАЗ-2102

Редуктор моста на ВАЗ -2121 отличается от других редукторов не только главной парой.

В редукторе 2121 шайбы (опорные) шестерён стальные и они выдерживают бОльшие нагрузки. В редукторах 2103,2106 эти шайбы бронзовые.

Главные пары этих мостов имеют одинаковое передаточное число-4,1.

Всё это относится к автомобилям НИВА, которые выпускались до 199З года с двигателем 1,6л.

На автомобиле ВАЗ-21213 после 1993 года в редукторах стоят главные пары 3,9 (двигатель 1,7 л).

Редукторы НИВА-2121 и ВАЗ-2103 можно переставить (если безысходность). Но это не получится с редуктором заднего моста ВА3-21214 и 2123, диаметр полуосей заметно больше.

Название пары (главной) можно найти, сняв заднюю крышку: 2106 11/43 — смотрите фото, значит стоит пара-3,9.

Предлагаю в этой теме выкладывать наработки по одной из самых сложных, но очень заманчивых тем: Варианты изготовления переднего ведущего моста на классике. Ведь не секрет, что многие делают переломки только потому, что так легче исполнить полный привод. Но, если есть задача, должно быть и решение.

Об актуальном: Не дает мне покоя мысль вкатить передний мост своему “Жуку”, местность у нас холмистая, на одном мосту далеко не уедешь. Если ничего не придумаю, буду делать переломку, а пока есть время поломать голову. Вот и озадачился, может кто подскажет:

Как и из чего сделать передний ведущий мост, чтоб колея осталась в пределах 900мм?

Я делал из Москвичёвского моста, поворотные узлы на крестовинах, теперь проще можно ставить шрусы от переднеприводных авто, тогда таковых ещё не было.

Ну и радиус поворота желательно по-больше?

Радиус будет зависеть и от базы трактора, всё должно быть в пределах разумного, но не под 90 градусов.
