Двигатель hyundai g4na

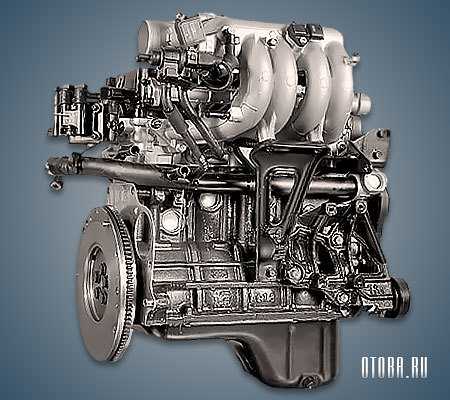

G4EE — двигатель Киа Рио 1.4 литра

Технические характеристики 1.4-литрового бензинового двигателя G4EE или Киа Рио 1.4 литра, надежность, ресурс, отзывы, проблемы и расход топлива.

1.4-литровый 16-клапанный двигатель Хендай G4EE компания производила с 2005 по 2012 годы и устанавливала на такие популярные модели, как Гетц, Акцент или аналогичный ему Киа Рио. Кроме стандартной модификации на 97 л.с. предлагалась и дефорсированная до 75 л.с. версия.

К серии Alpha также относят: G4EA, G4EB, G4EC, G4ED, G4EH, G4EK и G4ER.

Тип	рядный
Кол-во цилиндров	4
Кол-во клапанов	16
Точный объем	1399 см³
Диаметр цилиндра	75.5 мм
Ход поршня	78.1 мм

Система питания	распр. впрыск
Мощность	75 — 97 л.с.
Крутящий момент	125 Нм
Степень сжатия	10
Тип топлива	АИ-92
Экологич. нормы	ЕВРО 4

Сухой вес двигателя G4EE по каталогу составляет 116 кг

В 2005 году линейка бензиновых силовых агрегатов Alpha пополнилась 1.4-литровым мотором, который по сути представлял из себя уменьшенную копию 1.6-литрового двс с индексом G4ED.

Конструкция данного двигателя типична для своего времени: распределенный впрыск топлива, рядный чугунный блок цилиндров, алюминиевая 16-клапанная головка с гидрокомпенсаторами и комбинированный привод грм, состоящий из ремня и небольшой цепи между распредвалами.

Номер двигателя G4EE расположен справа, над коробкой передач

Кроме стандартной модификации этого мотора мощностью 97 л.с. 125 Нм крутящего момента, на ряде рынков предлагалась дефорсированная до 75 л.с версия с таким же моментом 125 Нм.

На примере Kia Rio 2007 года с механической коробкой передач:

Город	7.9 литра
Трасса	5.1 литра
Смешанный	6.2 литра

• Конструкционно простой и надежный двс
• Не очень привередлив к качеству топлива
• С сервисом или запчастями проблем нет
• И гидрокомпенсаторы тут предусмотрены

• Может регулярно беспокоить по мелочам
• Постоянные утечки смазки по сальникам
• Часто расходует масло после 200 000 км
• При обрыве ремня ГРМ загибает клапана

Периодичность	раз в 15 000 км
Объем смазки в двс	3.8 литра
Нужно для замены	около 3.3 литра
Какое масло	5W-30, 5W-40

Тип привода ГРМ	ремень
Заявленный ресурс	90 000 км
На практике	90 000 км
При обрыве/перескоке	гнет клапана

Регулировка	не требуется
Принцип регулировки	гидрокомпенсаторы

Масляный фильтр	15 тысяч км
Воздушный фильтр	30 тысяч км
Топливный фильтр	60 тысяч км
Свечи зажигания	30 тысяч км
Вспомогат. ремень	90 тысяч км
Охлажд. жидкость	3 года или 45 тысяч км

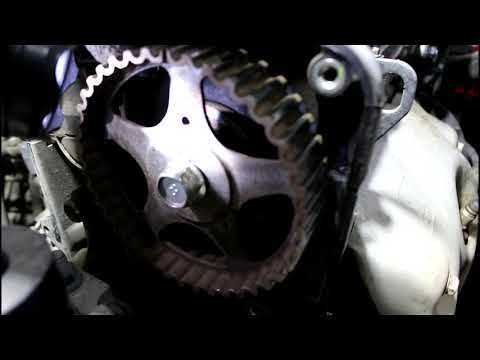

Замена ремня грм как раз на таком моторе

Это простой и надежный агрегат, а владельцы на форумах жалуются только по мелочам: в основном на нестабильную работу двс из-за загрязнения дросселя, РХХ или форсунок. Также часто причина в треснувших катушках зажигания либо высоковольтных проводах.

В официальном мануале предписано обновление ремня ГРМ каждые 90 000 км пробега, но столько он ходит не всегда, а с его обрывом тут в большинстве случаев гнет клапана. Коротенькая цепь между распредвалами обычно растягивается ко второй замене ремня.

После 150 000 км часто появляется расход масла и когда он достигает литра на 1000 км, то рекомендуется заменить в головке маслосъемные колпачки, чаще всего это помогает. Иногда виноваты залегшие маслосъемные кольца, но им обычно хватает и раскоксовки.

На профильном форуме очень много жалоб на регулярные утечки смазки по сальникам, недолговечные опоры и гидрокомпенсаторы, которые нередко стучат еще до 100 000 км. Также двс может плохо заводиться из-за забитого топливного фильтра или бензонасоса.

Производитель заявил ресурс двигателя G4EE в 200 000 км, но он служит до 350 000 км.

Минимальная стоимость	30 000 рублей
Средняя цена на вторичке	40 000 рублей
Максимальная стоимость	55 000 рублей
Контрактный мотор за рубежом	450 евро
Купить такой новый агрегат	4 150 евро

ДВС Hyundai G4EE 1.4 литра

50 000 рублей

Состояние:	Б У
Комплектация:	двигатель в сборе
Рабочий объем:	1.4 литра
Мощность:	75 л.с.

* Двигатели не продаем, цена указана справочно

Рассказ о капитальном ремонте мотора G4EE

Признаки проблемы

Причина задиров в цилиндрах Киа Спортейдж 3 одна и та же. Об этом говорит то, что все водители описывают одни и те же признаки возникновения неполадок.

Задиры в цилиндре Sportage 3

С появлением стука начинается жор масла. Диагностика при помощи эндоскопа выявляет, что на стенках блока появились множественные задиры. Сначала начинает портиться поверхность третьего цилиндра, затем второго и четвёртого. А вот первый страдает редко.

Судя по многочисленным обращениям в сервисные центры, проблема массовая. Не каждый мотор 2.0 G4KD Спортейдж 3 страдает от задиров, но доля дефектных велика. Тут как повезёт. И можно было бы сослаться на неправильную эксплуатацию или неподходящие климатические условия, но о задирах говорят водители с разным стилем езды и из разных климатических регионов. Вывод один − ситуация не зависит от условий эксплуатации, значит проблема в конструкции.

К разочарованию владельцев автомобилей, производитель не захотел официально признать дефект и отзывную компанию не устроил. Тем, кто обращался к дилерам в период действия гарантии, иногда бесплатно меняли блок цилиндров, но чаще отказывали. Люди оставались один на один с проблемой, решая её за собственный счёт.

Некоторое время можно смириться и ездить, подливая масло, но в итоге капиталить придётся.

Причина задиров – керамика?

Не видели серию роликов на ютуб канале k-…er (не хочу диз-рекламировать)? А я вот насмотрелся… И действительно верил в причину появления задиров на стенке цилиндров – это керамический состав разрушающегося катализатора… Ребята на канале частенько ремонтируют двигатели корейских автомобилей и постоянно напоминают об этом «источнике» задиров!

Как они считают: в новых поколениях двигателей Hyundai Solaris, Kia Rio, Hyundai IX35, Kia Optima K5, Kia Sportage и других, производители начали близко к выпускным окнам устанавливать каталитический нейтрализатор (катализатор) с тонкими (хрупкими) керамическими «сотами», что приводит к скорейшему его износу и выходу из строя. А продукты этого катализатора попадают внутрь двигателя, «засасываясь» через выпускной коллектор.

Керамический наполнитель катализатора попадая в двигатель – приводит к задирам (так считают ребята с ютуб канала), однако, давайте рассуждать!

Стучит двигатель на холодную

Стук при запуске холодного двигателя, исчезающий после его прогревания, связан с естественным износом его деталей, которые после прогревания принимают стандартные размеры, зазоры и пр. Стук в двигателе на холодную отличается от стука на горячую тем, что после прогрева двигателя он проходит.

Любые запчасти, которые могут потребоваться при ремонте двигателя, в том числе и от ведущих производителей MAHLE и ADDAX-Q, можно найти в магазинах IXORA. Менеджеры всегда помогут при выборе товара. * Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону (звонок по России бесплатный).

Производитель	Номер детали*	Название детали
ADDAXQ	CZB003	Клапан впускной
ADDAXQ	CZC004E	Клапан выпускной
MAHLE	029FX31174000	Направляющая клапана
ADDAXQ	CJC045S	Вкладыш шатунный STD
MAHLE	03319N0	Кольца поршневые
MAHLE	02202N0	Кольца поршневые
ADDAXQ	CJC044A	Вкладыш коренной 0,25
MAHLE	08316N0	Комплект поршневых колец
MAHLE	029FX31173000	Направляющая клапана
MAHLE	0116902	Поршень
MAHLE	0122100	Поршень с пальцем и кольцами
ADDAXQ	CJA026B	Вкладыши шатунные
ADDAXQ	CJA034S	Вкладыш шатунный STD
MAHLE	001AS18750000	Полукольцо осевого смещения
MAHLE	00249N0	Кольца поршневые
MAHLE	0045900	Поршень двигателя
MAHLE	01195N1	Комплект поршневых колец
MAHLE	011VE30337000	Клапан впускной
MAHLE	01317N0	Кольца поршневые
MAHLE	01337N2	Кольца поршневые

Ремонт G4KE.

Мы выбрали сборку двигателя в Карпов Моторс. Нашли их по публикациям в сети и детальному освещению ремонта данных ДВС. Взяты Б/У блок и коленвал, расточены до ремонтных размеров. Собрали мотор с применением новых оригинальных запчастей. Преимуществом явилось то, что устранили заводской дефект с самопожирающим себя маслонасосом, установив его от двигателя G4KD.

Установка масляного насоса с двигателя G4KD на G4KE.

• Единственный способ увеличить ресурс агрегата — заменить проблемный узел;
• Насос от G4KD в 4 раза дешевле, потому что не имеет балансирных валов;
• Немного добавится вибрация на холостых оборотах и переходных режимах, но это не сравнимо с малоресурсным ДВС.

Итоги ремонта. Какой мы получили результат.

1. Двигатель, собранный по спецификации завода-изготовителя.
2. Новый ГРМ и Муфты газораспределения. Следующий раз вскрывать ДВС понадобиться только через 100т.км.
3. Гарантия полгода на любое масляное запотевание, стук или выход из строя. Такую гарантию не дает никто.
4. Устранена главная причина ненадежности ДВС.
5. Уложились в 180т.р. Считаем эту цифру хорошей. Многие платят ее по 2 раза сначала покупая мотор на разборе, а после все же ремонтируя.

Как узнать будут ли задиры в двигателе?

Как мы сказали ранее самым простым способом для того, чтобы наверняка узнать, стоят ли масляные форсунки в нашем моторе или нет, лучше всего обратиться к официальному дилеру. Также можно самостоятельно определить, стоят ли спасительные элементы в двигателе. Для этого нужно залезть под днище автомобиля, снять поддон силовой установки и попытаться отыскать форсунки. Сразу отметим, что в поддоне, как правило, устанавливается специальная противоотливная пластина, которая будет всячески мешать нам убедиться в наличии форсунок. От себя отметим, что лучше потратить немного своего личного времени и все же обратиться к дилеру, который на 100 процентов нам поможет в этом деле.

Таким образом, при обращении к дилеру мы должны сразу подойти к специалисту сервисной зоны, как правило, это будет инженер и попросить его по номеру нашего кузова или VIN-номеру посмотреть по каталогу, стоят ли в моторе охлаждающие форсунки. Справочно заметим, что у каждого дилера есть специальный каталог или мануал, в котором по номеру кузова можно посмотреть наш двигатель, причем в разобранном состоянии. Когда специалист впишет наш номер в каталог, то мы увидим все его компоненты и их артикулы. Ниже на изображении наглядно продемонстрирован данный каталог с деталями двигателя в разобранном состоянии.

Однако не всегда форсунки могут отображаться по каталогу и это не значит, что их нет. В том случае, если при нажатии в каталоге на артикуляционный номер форсунки она все равно не открывается на отдельной странице, как запасная часть, то значит нам не повезло, так как деталь отсутствует в двигателе. В том случае, если появилась отдельная страница с форсунками, то наш мотор спасен. Ниже на изображении наглядно показана появившееся страница в мануале с масляными форсунками, которая говорит о том, что двигатель от задиров освобожден.

Исходя из всего вышесказанного, стоит сказать, что иногда автомобили, которым более 5 лет могут не биться по каталогу и в этом случае стоит рассчитывать на удачу или разбирать поддон картера, чтобы самостоятельно проверить наличие форсунок. Справочно скажем, что популярный в России автомобиль Хендай Крета, который начал производится с 2021 года на 100 процентов оснащен охлаждающими форсунками.

Неисправности и ремонт двигателя G4KD 2.0 л.

Двигатель G4KD входит в семейство Theta II, которое пришло на смену старым моторам серии Beta. Этот силовой агрегат был разработан вместе с компаниями Mitsubishi, Chrysler, Jeep и Dodge. На американских автомобилях он называется Chrysler world engine, у японцев из Mitsubishi — 4B11. Данный конкретный G4KD является модернизированным двигателем Маджентиса G4KA поколения Theta.

Здесь применен алюминиевый блок цилиндров высотой 220 мм с диаметром цилиндров 86 мм. В этот блок установили коленвал с 4-мя противовесами и с ходом поршня 86 мм, шатуны длиной 149 мм, а компрессионная высота поршня 27.5 мм. В результате получаем 2 литра объема. Такой блок накрыли алюминиевой 16-клапанной головкой с системой непрерывного изменения фаз газораспределения CVVT, фазовращатель стоит на впускном валу. Сами валы полые и вращаются с помощью цепи ГРМ, которая служит +/- 150 тыс. км. Гидрокомпенсаторов здесь нет, поэтому раз в 95 тыс.км, при наличии характерных шумов, нужно регулировать зазоры клапанов или хотя бы проверить их. Зазоры клапанов на впуске 0.2 мм, на выпуске 0.3 мм для холодного мотора. На впуске установлен двухступенчатый коллектор VIS.

Сравнивая G4KD и G4KA, можно отметить новый блок цилиндров и шатунно-поршневую группу, существенно доработанную головку, другие впускной и выпускной коллекторы, навесное, электронику, в общем и целом, мотор значительно изменился и стал мощнее — 165 л.с., но в России движок задушен до 150 л.с., для оптимизации налоговых платежей владельцев.

На базе данного моторчика был создан двигатель G4KE (Theta II), с рабочим объемом 2.4 л. Также на основе G4KD были созданы турбированные G4KF, G4KH и G4KL, которые близки к 4B11T от Evolution X.

Надежность и проблемы двигателей G4KD

1. Стук. шум на холодную и на горячую, высокий расход масла. Это известная массовая проблема G4KD, которая возникает из-за конструктивных особенностей мотора. Сперва двигатель начинает стучать на холодную, затем всегда. Обычно это возникает после 100-150 тыс. км пробега (временами раньше), в цилиндрах образуются задиры, иногда очень глубокие. Стружка попадает в масло и портит не только ЦПГ, но и маслонасос, распредвалы и прочее. Результат всегда один — капремонт с расточкой под ремонтный размер или, при глубоких задирах, гильзовка блока под стандартный поршень. Также при ремонте должны устанавливаться масляные форсунки.2. Дизеление до прогрева. Это обычное дело для G4KD — особенность двигателя.3. Свист подшипника компрессора кондиционера, меняйте и проблем нет. 4. Стрекотание, этот звук присутствует на всех G4KD и заставляет владельцев нервничать, успокойтесь, это работа форсунок. 5. Вибрации на 1000-1200 об/мин, меняем свечи, ездим дальше. Кроме всего прочего, присутствуют различные шипящие звуки, они издаются бензонасосом. Сам по себе мотор не самый тихий, будьте готовы к звукам. Также стоит следить за состоянием катализатора и нужно успеть вовремя его заменить или вырезать, иначе его пыль попадет в цилиндры и там образуются задиры. Обычно срок его службы около 100-150 тыс. км.

Двигатель 2,4 литра

ИТАК, начнем с самого простого, а именно с силовых агрегатов 2,4 литра – И ЕГО ПРОБЛЕМ! Аббревиатура G4KE (G4KJ), устанавливался на OPTIMA, CORENTO, SORENTO PRIME, SONATA, SANTA FE, GRAND SANTA FE. Проблем с задирами у него не было, это может быть по разным причинам, многие сходятся в том что:

• Сейчас у современных моторов зачастую идет непосредственный впрыск топлива, это косвенно может охлаждать поршни.
• На некоторых моторах шел радиатор охлаждения масла
• Ход поршня здесь больше, это также могло повлиять на отвод тепла

Сейчас точно никто не знает, почему такое происходит, но задирами они действительно не страдают.

Проблема у этих моторов была другая. У НИХ ПРОВОРАЧИВАЛО ВКЛАДЫШИ коленчатого вала, примерно на 100 000 км. Причем проворачивало именно шатунные, коренные ходили без проблем. Не сказать, что проблема была массовая, но достаточная чтобы поднялась небольшая шумиха. Если верить статистике машин в нашей стране то с двигателем 2,4 литра (если сложить все авто KIA и HYUNDAI), с 2010 примерно по 2021 год было продано около 500 000 автомобилей, и проблема с вкладышами только у 0,5 – 1% машин

НО УЖЕ С НАЧАЛА 2021 года эта проблема была успешно решена. А в США и самой Кореи, была большая отзывная компания, которая только в первой волне затронула 150 000 автомобилей, а вообще обновили около 500 000 экземпляров

Что было сделано

• Проворачивание вкладышей происходило из-за преждевременного их износа. Как определи — некачественного материала. Вкладыши обновили. Сейчас с ними проблем быть не должно.
• НА машинах с 2021 года, по некоторым данным идут более производительные масляные насосы, что позволило лучше смазывать вкладыши
• НУ и была немного пересмотрена сама конструкция шатуна.

Сейчас такие моторы устанавливаются на большое количество автомобилей, с 2021 года начали ставить на TUCSON, значит скоро будет и на SPORTAGE

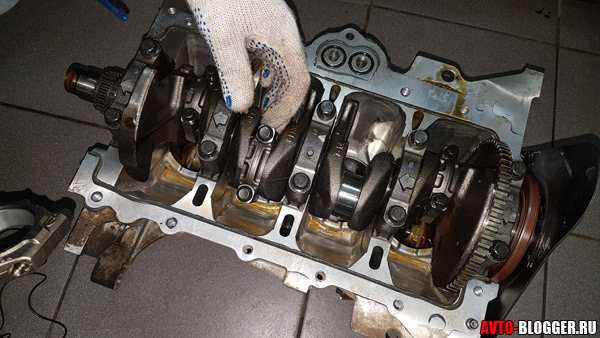

Почему проворачивает вкладыши?

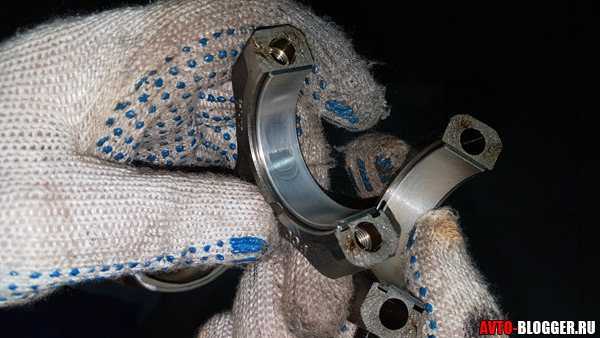

Вкладыши в двигателе установлены в специальные установочные места (постель вкладыша). Установка предполагает особую фиксацию, так как вкладыши имеют в своем теле отверстия, что позволяет подавать на них моторное масло. Указанные отверстия должны четко совпадать с отверстиями, которые высверлены в самих деталях для прохода смазки. Также фиксация вкладыша необходима с учетом того, что во время работы двигателя возникает трение по поверхностям сопряженных элементов.

С учетом вышеприведенной информации становится понятно, что если провернуло шатунный вкладыш, причина может заключаться в следующем:

Как известно, трение возникает в результате скольжения двух тел по отношению друг к другу при наличии определенной нагрузки. Общая величина силы трения будет зависеть от величины нагрузки на трущуюся пару, а также от коэффициента трения. Для того чтобы снизить силу трения при изготовлении деталей применяются специальные антифрикционные материалы, которые имеют низкий коэффициент трения.

Что касается вкладыша, антифрикционный материал наносится на его поверхность. Коленвал по отношению к вкладышам совершает вращательное движение, в месте сопряжения вкладыша и коленчатого вала возникает сила трения, которая стремится провернуть вкладыши по отношению к их установочным местам. Для защиты от проворачивания и смещения вкладыш удерживает специальный усик. Также при установке сами вкладыши вставляются с определенным натягом, величина которого рассчитана конструкторами того или иного ДВС.

Становится понятно, что избыточное трение или недостаточно надежная фиксация (слабый натяг), являются основными причинами, по которым не удается удержать вкладыш на его посадочном месте. Отметим, что во время изготовления двигателя на заводе недостаточный натяг вкладышей при сборке ДВС встречается крайне редко. Чаще проблемы с коренными или шатунными вкладышами появляются после того, как двигатель ремонтировался. Другими словами, неправильный подбор ремонтных вкладышей и другие дефекты, которые не позволяют добиться необходимого натяга, приводят к проворачиванию. Так как на КШМ воздействуют неравномерные нагрузки, вкладыши с ослабленной посадкой начинают вибрировать, масляная пленка на их поверхности разрушается, вкладыш может «прихватить». В такой ситуации проворачивание неизбежно, так как фиксирующий усик попросту не способен противостоять моменту проворачивания на самом вкладыше.

Как уже было сказано, еще одной причиной проворачивания вкладышей двигателя является превышенный момент трения, то есть нарушаются расчетные условия работы самих подшипников скольжения. Нормальная работа вкладышей предполагает так называемое жидкостное трение, то есть поверхность вкладыша и шейку коленчатого вала разделяет масляная пленка. Это позволяет избежать прямого контакта нагруженных деталей, обеспечивает необходимую смазку и охлаждение, минимизирует трение.

Вполне очевидно, что если масляная пленка будет иметь недостаточную толщину или прорвется, коэффициент трения начнет увеличиваться. Работа сопряженных деталей, которые испытывают постоянную нагрузку, в подобных условиях будет означать, что проворачивающий момент увеличился. Если проще, чем больше сила трения, тем сильнее возрастают риски проворачивания вкладышей коленвала при таких увеличенных нагрузках.

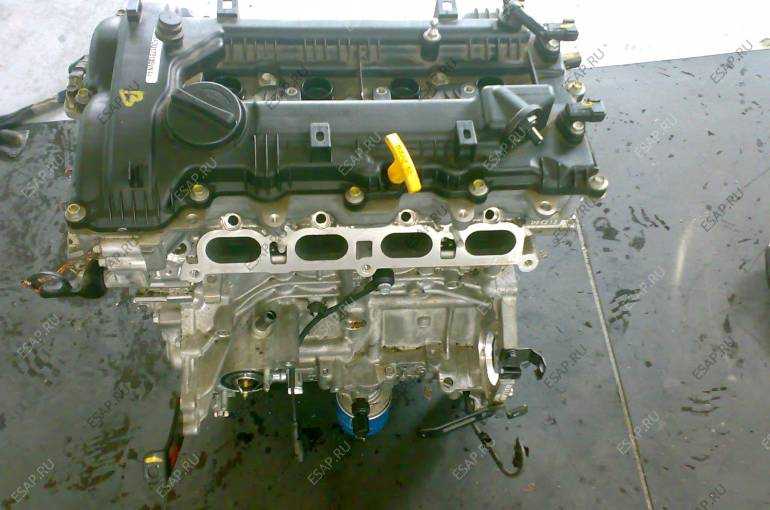

Описание двигателя G4NA

Двигатель G4NA Рассмотрим особенности этого ДВС:

• БЦ и 2-вальная ГБЦ отлиты из сплава алюминия;
• цилиндровые гильзы стальные, но с тонкими стенками, посадка в блок самостоятельно невозможна;
• цепь выполняет функцию привода ГРМ — она и передаёт вращение от коленвала к распредвалам;
• 16 клапанов, установленных по схеме DOHC, регулируются автоматически, посредством гидравлических компенсаторов;
• навесное оборудование получает привод через клиновые ремни.

Цепь ГРМ

На новом двигателе задействовано несколько передовых систем:

• настройка фаз и высоты подъёма клапанов осуществляется системами Dual CVVt и CVVL;
• система питания — распределённый впрыск MPI или непосредственный GDI.

Цепь ГРМ обрывается редко, чаще перескакивают звенья. В этом случае, также как и при обрыве, клапана гнёт от встречи с поршнями. Разработчики не предусмотрели цековки на торцах поршней, посчитав, что металлическая цепь будет надёжно ходить 200 тыс. км и больше. На самом деле, это возможно лишь в случае постоянной эксплуатации машины по идеально ровным дорожным покрытиям, что в наших условиях — из области фантастики.

Новым в конструкции двигателя G4NA, что отличает его от оригинала G4KD, стало введение гидротолкателей. На прежнем моторе их не было, регулировка клапанов проводилась вручную. Кроме того, ДВС получился длинноходным, поскольку соотношение хода поршня к размеру цилиндра больше 1 единицы. На G4KD этот показатель равнялся 86/86 мм, стало — 97/81 мм.

В остальном практически всё осталось как есть, не считая частичных изменений. Так, помимо добавления гидрокомпенсаторов с рокерами, улучшено навесное оборудование и его компоновка на корпусе. Впускной коллектор заменили на пластиковый, стало возможным изменение геометрии каналов. А вот цилиндровые гильзы, которые стояли внутри дюралевого БЦ, остались теми же — тонкими и не надёжными.

Таким образом, конструкторам так и не удалось осуществить планетарное улучшение технических возможностей — не увеличилась мощность, крутящий момент и объёмы цилиндров. Зато появилась хорошая приёмистость, отпала необходимость сложной и дорогостоящей регулировки тепловых зазоров.

Изготовитель	Hyundai
Марка ДВС	G4NA
Начало производства	2006 г.
Объем	1999 см3 (2,0 л)
Мощность	123 кВт (167 л. с.)
Момент крутящий	201 Нм (на 4200 об/мин)
Вес	117 кг
Степень сжатия	10.3
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	DIS-4
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	пластиковый
Выпускной коллектор	литой чугунный
Распредвал	встроен механизм CVVT
Материал блока цилиндров	алюминиевый сплав
Диаметр цилиндра	81 мм
Поршни	алюминиевые
Коленвал	5 опор, 8 противовесов
Ход поршня	97 мм
Горючее	АИ-95
Нормативы экологии	Евро-5
Расход топлива	трасса – 6,1 л/100 км; смешанный цикл 7,5 л/100 км; город – 9,8 л/100 км
Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Масло для G4NA по составу	синтетика, полусинтетика
Объем масла моторного	4,2 л
Температура рабочая	95°
Ресурс ДВС	заявленный 250000 км; реальный 200000 км
Регулировка клапанов	гидротолкатели
Система охлаждения	принудительная, антифриз
Объем ОЖ	6,9 л
Помпа	Optima III 2510041700
Свечи на G4NA	Bosch 0242236578, 0242236577 иридий, 0242229791 платина-иридий, Champion EON9/286,
Зазор свечи	1,1 мм
Цепь ГРМ	243212Е000
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Mando/MAF086
Масляный фильтр	Bosch 045103316, Borg&Beck BFO4198, Blue Print ADG02144, AMC HO-701
Маховик	232002
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	Ajusa 57047000
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм; маховик – 62 – 87 Нм; болт сцепления – 19 – 30 Нм; крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный); головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

Что делать, и как убрать задиры в цилиндрах

Всего выделяется два базовых способа, позволяющих устранить проблему с задирами.

Кратко рассмотрим их особенности:

1. Гильзовка. Применяется при наличии глубоких повреждений. Суть состоит в расточке полости цилиндров и установке специальных гильз из стали. Назначение последних состоит в восстановлении геометрией и размером. Расходы на восстановление мотора — от 80 до 120 т. р.
2. Расточка. Этот способ ремонта применяется в более редких случаях. Для восстановления применяются специальные поршни, имеющие на 250-300 процентов большую стоимость. Такой метод хорош при неглубоких задирах. В ином случае расточка вообще не имеет значения из-за небольшой толщины цилиндра.

Кроме рассмотренных выше, существует и ряд альтернативных решений:

1. Замена поршней, колец и пальцев. Это решение подходит для случаев, когда осмотр / обмер цилиндров не показал серьезных отклонений от заводских требований.
2. Ревизия основных элементов. Если причина неисправности — перегрев, выполняется восстановление следующих устройств: термостат, водяной насос, радиатор и прочие.
3. Замена катализатора. При проблемах с этим устройством нужно поменять саму деталь и поставить обманку для имитации работы.
4. Установка нового EGR клапана. В случае его износа нужно поменять деталь или поставить заглушку во избежание проблем с впускной системой.

Задиры в головках блока цилиндров

В головках блока цилиндров (ГБЦ) принцип появления такой же, как и в КШМ – из-за падения давления масла в подшипниках скольжения возникает контакт металлов. Но ГБЦ наиболее удалены от масляного насоса, а значит давление масла в первую очередь падает именно там, и, соответственно, задиры появляются в первую очередь.

ГБЦ современного двигателя Audi/VW

Так выглядит ГБЦ современного, 4-ёхцилиндрового двигателя Audi/VW. Выпускной коллектор интегрирован в саму ГБЦ, чтобы уменьшить потери тепловой энергии (увеличить давление и скорость потока в выпускной системе).

ГБЦ в разборе

Первое место, где образуются задиры из-за падения давления масла или перегрева – это распредвалы (3 и 4) и пастели распредвалов (5 и 6). Они кладутся в ГБЦ (1) и накрываются крышкой (2).Кстати, про перегрев – даже при исправной подаче масла, при отсутствии должного охлаждения (например, утечка охлаждающей жидкости (антифриза, хладагента)) перегрев приведёт к разному искривлению ГБЦ и распредвалов, вследствие чего образуются задиры и в дальнейшем это приведёт к заклиниванию валов и обрыву привода ГРМ (цепи или ремня).Как это диагностируется? Без разбора – почти никак… Если работа без масла или в режиме перегрева была долгой, то через крышку маслозаливной горловины на кулачках распределительных валов будут видны задиры, а может быть даже изменение цвета металла.

Решение проблем с задирами

Многие водители считают, что современные двигатели одноразовые, особенно такие, как «алюминиевый» G4KD. Российские сервисмены научились ремонтировать и это «чудо заморской техники». Во многих автомастерских предлагают два варианта ремонта.

Гильзовка или расточка?

При крайне глубоких задирах КИА «Спортейдж» 3 или другого автомобиля рекомендуется гильзовка двигателя. Полость цилиндров растачивают и вставляют стальные гильзы, восстанавливая стандартную геометрию и размер. Стоимость такого ремонта от 80 до 120 тысяч рублей.

Другой вариант – расточка цилиндров с установкой поршней большего диаметра – используется редко. Ремонтные поршни стоят дороже в 2.5 – 3 раза, найти их сложно. При глубоких задирах расточка вообще нецелесообразна, так как стенки цилиндров относительно тонкие.

Что такое «задиры»

В двигателях внутреннего сгорания одни детали неподвижны, а другие двигаются вращательно или поступательно. Вращательно в двигателе движутся коленчатый и распределительные валы, а поступательно – поршни и клапаны вместе с подъёмными механизмами. Есть ещё много систем двигателя, где одни детали движутся, а другие стоят – турбонаддув, масляный насос, помпа, компрессор климатической установки, генератор.

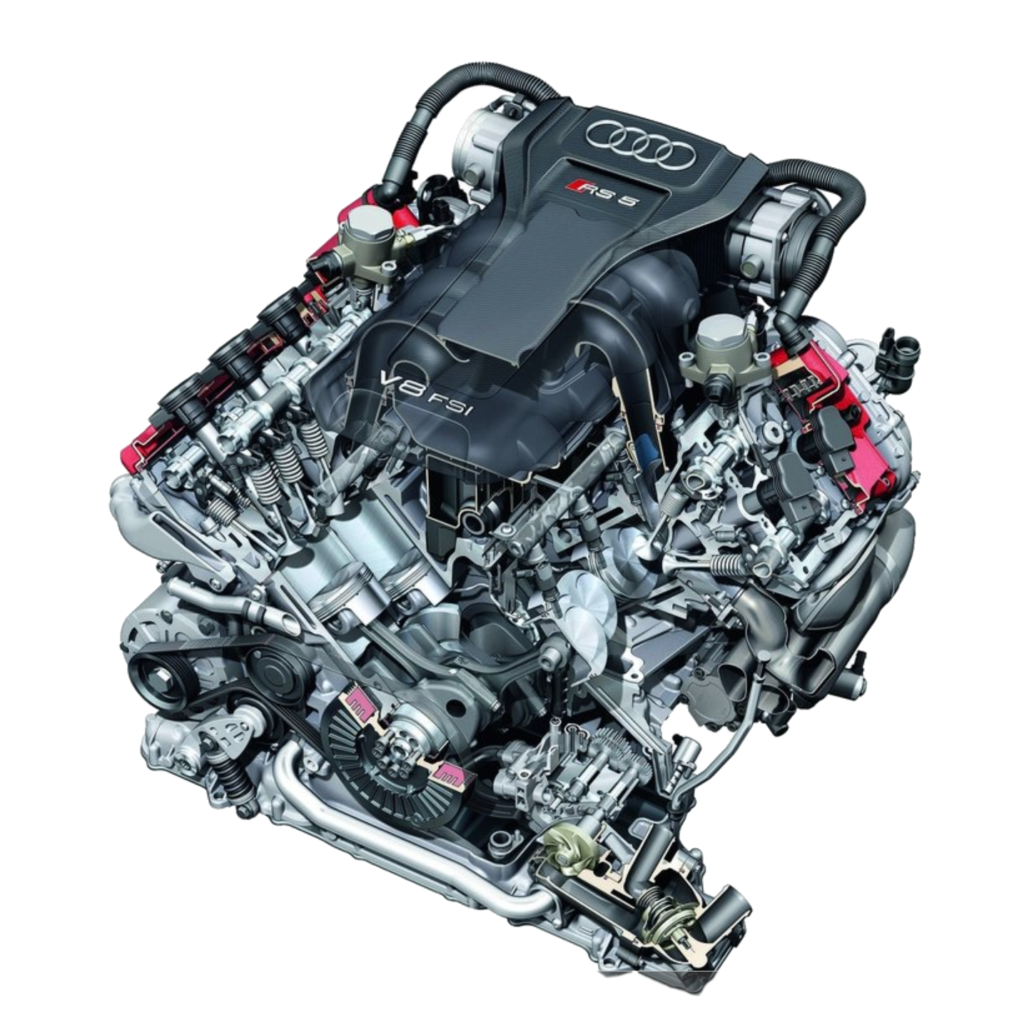

Двигатель Audi RS5 (RS4) 4.2 FSI CFSA 450hp

И, если рассматривать всё это по отдельности, то каждое место контакта металла с металлом называется «парой трения». Для того, чтобы трение в паре трения было минимальным, поверхности металлов должны быть гладкими, а между ними должна быть смазка («масляный клин» или «масляная плёнка»). Так устроен подшипник скольжения. В случае ДВС смазкой выступает моторное масло, а давление и циркуляцию масла обеспечивает масляный насос.

О чем свидетельствует стук пальцев при разгоне?

Само определение «стук пальцев» в корне неверно. Дело в том, что посторонние шумы не являются признаком стука самих пальцев. Характерный звук появляется в результате возникновения ударной волны взорвавшегося топлива о стенки цилиндров. В нормальном состоянии горючая смесь воспламеняется равномерно. Начинается взрывное сгорание топливной смеси возле свечи и после равномерно распространяется в различные стороны. Как правило, скорость распространения ее составляет 20-30 м/с. При детонации обогащенная смесь взрывается сразу после попадания в камеру сгорания. Взрывная волна начинает распространяться и сталкивается со стенками цилиндра на огромной скорости. В результате этих столкновений и появляется характерный шум. При хаотичном движении элементов сгорания в топливе повышается температура стенок цилиндров. При постоянной работе в таком режиме возникает дополнительная нагрузка на все элементы. Игнорирование данной проблемы может привести к следующим проблемам:

• Искривлению блока цилиндров;
• Деформации поршня;
• Повреждению клапана и шатунов.

Здесь важно понимать, что игнорирование стука пальцев может привести к дорогостоящему ремонту. Поэтому не стоит запускать проблему, иначе необходимость капитального ремонта возникнет быстрее, чем ожидалось

Двигатель Hyundai Theta — Hyundai Theta engine

θ двигатель Theta Engine
Обзор
Производитель	Hyundai Motor Company
Макет
Конфигурация	Рядный четыре
Смещение	110 у.е. в (+1798 куб.см ) 122 у.е. в (1 998 куб.см ) 144 у.е. в (2359 куб.см )
Диаметр цилиндра	86 мм (3,4 в ) (2.0L) 88 мм (3,5 дюйма) (2.4L)
Ход поршня	86 мм (3,4 дюйма) (2,0 л) 97 мм (3,8 дюйма) (2,4 л )
Материал блока	Алюминий
Материал головы	Алюминий
Клапан	DOHC
Степень сжатия	10,5: 1 (2,0 л) 10,3: 1 (2,4 л MPi) 11,3: 1 (2,4 л GDi)
Горение
Топливная система	MPI GDI
Управление	EMS-II от Siemens VDO
Тип топлива	Неэтилированный бензин
Масляная система	Подача под давлением
Система охлаждения	С водяным охлаждением
Выход
Выходная мощность	107 кВт (143 л.с. ) при 6000 об / мин (2,0 л) 121 кВт (162 л.с.) при 5800 об / мин (2,4 л)
Выход крутящего момента	190 Нм (140 lbft ) при 4000 об / мин (2,0 л) 222 Нм (164 lb⋅ft) при 4250 об / мин (2,4 л )
Размеры
Сухой вес	134 кг (295 фунтов ) (2,0 л)
Хронология
Предшественник	Бета
Преемник	Smartstream G2.0 / G2.5 / G2.5T

Как узнать стоят ли форсунки?

Конечно, можно попытаться залезть в поддон мотора, лично я пытался пройти эндоскопом для смартфона, но у меня ничего не получилось (в поддоне стоит противоотливная платина, именно она и мешает). НУ не снимать же картер!

Есть еще один метод, который на 100% расскажет, есть ли они или нет:

• Нужно подойти к инженеру по гарантии, с VIN своего авто
• У них есть специальный каталог (мануал), как хотите его называйте, пусть он забьет туда ваш VIN
• В нем ваш двигатель в разобранном состоянии и практически на всех моторах как бы указывается, что форсунка ЕСТЬ!
• НО не всегда это правильно. Форсунка есть только в том случае, если она так сказать «БЬЕТСЯ» по каталогу. То есть вы физически можете на нее нажать, и она откроется как запчасть. Если она не открывается, значит, ее просто нет! Подробно про это будет в видео версии

Должна открыться в отдельном окне

Таким образом вы сможете пробить свой новый или старый авто.

Знаю, что много вопросов будет про ХЕНДАЙ КРЕТУ — так вот (насколько я знаю), в ней во всех авто (всех годов) такие форсунки стоят.

Сейчас видео версия, смотрим.

В заключение хочется сказать, никто не идеален «под луной», но радует то, что такие косяки исправляются. Искренне ваш АВТОБЛОГГЕР.

Похожие новости

• Давление масла в двигателе. Какое должно быть? Разберем и двигат…
• Сколько фильтров в автомобиле. Какие они бывают? Перечисляю для …
• Ресурс цепи ГРМ. Затронем и продукцию Фольксваген. Все неоднозна…

Подведем итог. Что нужно делать, если провернуло вкладыш.

1. Проверить и при необходимости восстановить постели коленвала, отремонтировать шатуны, прошлифовать коленвал, восстановить посадочные места распределительного вала.
2. Хорошенько вымыть блок после ремонта и коленвал после шлифовки.
3. Открутить любыми способами боковые заглушки и прочистить масленую магистраль (если у Вас Камаз).
4. Проверить на работоспособность теплообменник (если имеется) и при необходимости починить его или заменить на новый.
5. Заменить масленый насос.
6. Обязательно найти причину проворачивания вкладыша и устранить эту проблему. Не найдет причину – повторится и очень быстро. Скорее всего даже не успеете выехать из бокса.

Отталкиваясь от нашего опыта работы в сфере металлообработки, можем посоветовать в таких случаях не заниматься самодеятельностью и не лезть в двигатель самому, начитавшись умных книжек и насмотревшись в интернете видео гаражных заседателей. Не все видео снимаются профессионалами. Не жалейте деньги и наймите хорошего моториста, который в технике соображает и пользуется спросом у автомобилистов. Не нанимайте мастеров, которые всю свою жизнь проработали в родном колхозе на тракторе и свой трактор всегда ремонтировал сам. Такой ремонтник безусловно возьмет на порядок меньше денег, но ведь он не моторист и в случае чего Вы с него ни чего не стребуете.

Современный двигатель является весьма сложным устройством, состоящим из большого числа деталей. Одним из самых важных считается коленчатый вал и все связанные с ним детали, передающие энергию топлива сгорания на колёса, придавая им вращение. Составной частью коленвала являются вкладыши коренные и шатунные, которые во время работы мотора первыми приходят в движение.
