Двигатель ваз 21128

Описание силового агрегата ВАЗ 2111

Двигатель 2111 типичный представитель силовых агрегатов десятого поколения. Он имеет головку БЦ с одним верхне расположенным распредвалом и восьмью клапанами по одному впускному и одному выпускному на каждый цилиндр клапану. Привод ГРМ ременной имеющий защитный кожух. Размещение цилиндров, рядно-поперечное, это значит что двигатель, как и у всех переднеприводных автомобилей размещён поперёк движения автомобиля. Двигатель ВАЗ 2111 комплектуется пяти ступенчатой механической КПП.

Смазка автомобиля происходит комбинированным способам. К одним, более нагруженным, деталям ДВС масло поступает по специальным каналам, магистралям. Другие детали смазываются способом разбрызгивания. Масляный шестерёнчатый насос, как и на предыдущей модели ВАЗ 21083 имеет прямой привод от коленвала.

СО 2111 имеет малый и большой круги циркуляции ОЖ. При запуске движка, жидкость охлаждения движется по маленькому кругу, а при достижении температуры 103С откроется термостат. При открытии которого ОЖ будет двигаться по большому кругу. Если температура двигателя продолжит подниматся, запустится вентилятор, он принудительно охладит мотор и не даст ему перегреться.

Основное отличие 2111 от своих ранних собратьев, это инжекторная система питания. Благодаря этому нововведению, увеличился крутящий момент и мощность ДВС почти на 10 процентов. Этот мотор, усовершенствованная модель ВАЗ 21083. Большие изменения претерпела ГБЦ. Её приспособили под инжекторную систему питания, так же была изменена система подачи воздуха. Коленчатый вал претерпел незначительные изменения, параметры остались прежние, а противовесы были увеличены, для лучшей балансировки. Ещё изменилось устройство посадки поршневого пальца. Раньше палец запрессовывался в головку шатуна, а вращался, только в поршневых бобышках. На 2111 применили технологию плавающей посадки. При такой технологии, поршневой палец свободно перемещается во всех деталях. А для предотвращения осевого смещения установили стопорные кольца. В результате получился динамичный, проворный движок.

Какие принципиальные отличия двигателя 21126 сделали его конкурентоспособным?

Это устройство имеет такой же рядный тип как и его предшественники, сам двигатель изготовлен из чугуна и имеет 4 цилиндра. А вот количество клапанов по сравнению с двигателем ВАЗ 2114 увеличилось с 8 до 16, теперь на каждый цилиндр приходится по 4 клапана. Как результат — технические показатели автомобиля значительно улучшились, горючая смесь более эффективно начала заполнять пространство цилиндров, а удаление выхлопных газов и продуктов сгорания топлива стало происходить более эффективно. В целом эффективнее стала и вся работа двигателя, она стабилизировалась и уменьшила расход топлива при прежней или увеличивающейся мощности.

Увеличился и показатель степени сжатия: с 9,8 до 11 при аналогичном возрастании хода поршня с 71 до 75,6. Поскольку зависимость между этими величинами имеет вид прямой пропорциональности, при увеличении степени сжатия возросли показатели октановых чисел топлива. Однако мощность двигателя увеличилась за счет улучшившегося показателя КПД.

Рабочий объем двигателя также претерпел изменения и вырос с 1499 до 1597 кубических сантиметров. Как результат — автомобиль на двигателе 21126 может выдавать под 100 лошадиных сил при 5600 об./мин. Доработана была и вентиляционная система картера, что увеличило экологичность использования двигателя. Устройство имеет облегченную поршневую группу, а сами выхлопные газы задерживаются в системе до максимального выгорания, что снижает выброс вредных веществ в атмосферу до минимально возможного.

Благодаря усовершенствованному выпускному коллектору была оптимизирована работа двигателя при всех режимах хода, как при низких, так и при средних оборотах. Показатели мощности по сравнению с предшествующей моделью увеличились на 10 лошадиных сил, что является показателем хорошей работы проектировщиков конструкции.

Также усредненный пробег автомобиля до первой поломки двигателя до создания данной модели составлял до 150 тысяч километров, но его усовершенствование позволило увеличить данный показатель до 200 тысяч километров.

Вокруг двигателя 21126 ходят истории о том, что при разрыве ремня ГРМ клапаны не гнутся, но это не так: в случае разрыва их столкновение с поршнями неизбежно. Для предотвращения такой ситуации следует следить за состоянием ремня ГРМ и в указанный в техпаспорте срок производить его замену. Погнутые клапаны — наиболее частая поломка такого устройства.

Таким образом, можно подвести итоги, чего же все-таки в конструкции двигателя больше, плюсов или минусов?

Двигатель ВАЗ 21128-100026080. Характеристика двигателя ВАЗ 21128.

Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров:	4
Рабочий объем цилиндров, л:	1,796
Степень сжатия:	11,5
Номинальная мощность при частоте вращения коленчатого вала 5000 об/мин,:	75 кВт.-(105 л.с.)
Диаметр цилиндра, мм:	82,5
Ход поршня, мм:	84
Число клапанов:	16
Минимальная частота вращения коленчатого вала , об/мин:	800-850
Максимальный крутящий момент при 3000-3200 об/мин., Н*м:	160
Порядок работы цилиндров:	1-3-4-2
Октановое число бензина:	95 (неэтилирован.)
Система подачи топлива:	Распределенный впрыск с электронным управлением
Свечи зажигания:	АУ17ДВРМ, BCPR6ES(NGK)
Вес, кг:	117

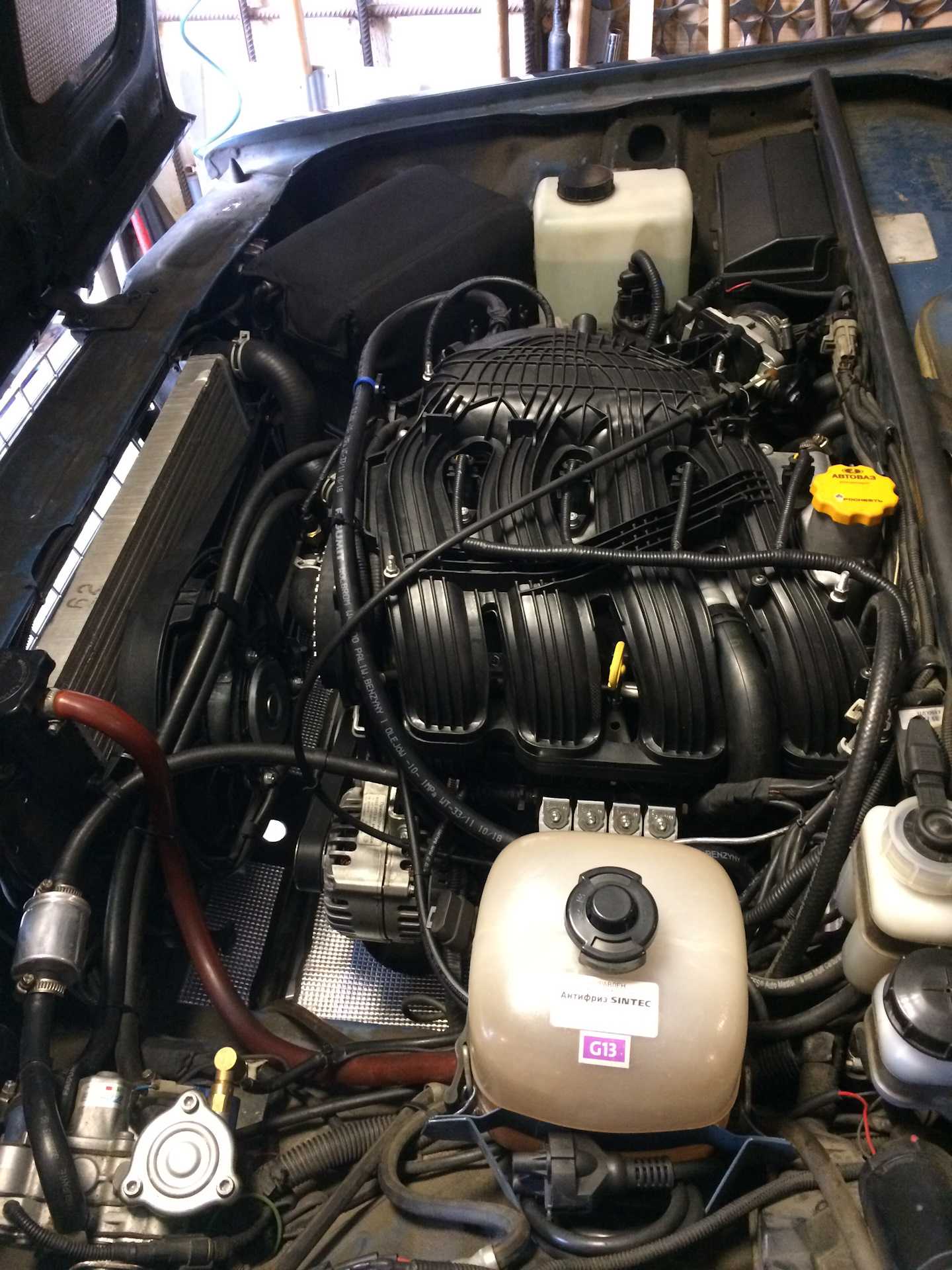

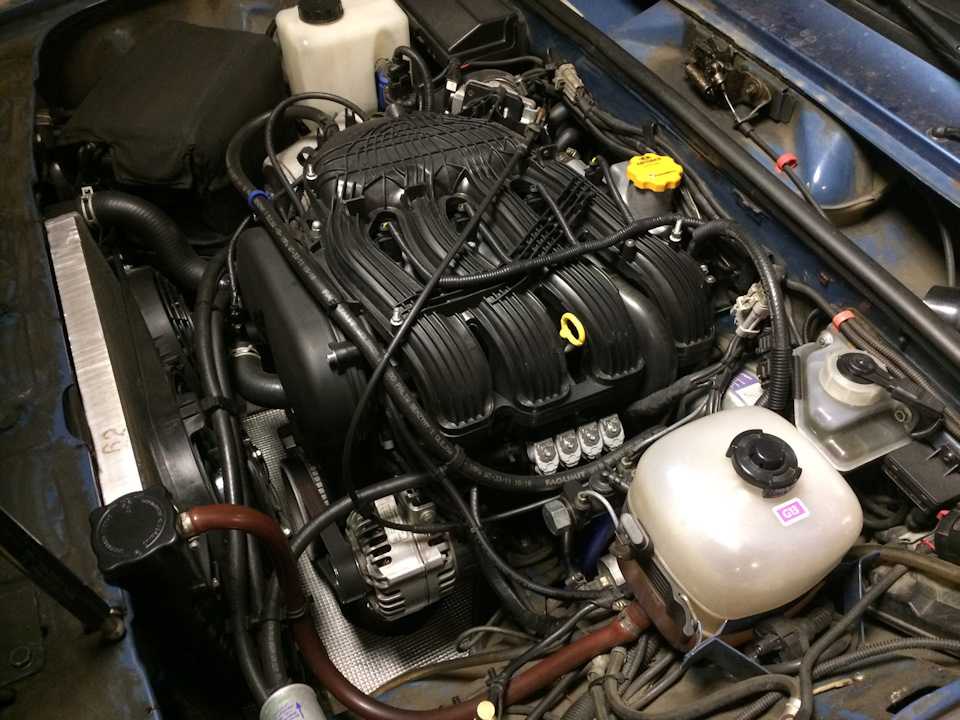

Двигатель ВАЗ 21128 может применяться для установки на автомобили ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 и их модификациях.

Данная модель не является серийным изделием ВАЗ. Двигатель выпускается ЗАО «Супер-Авто» г.Тольятти. Особенностью двигателя является увеличенный объем в 1796 см3. Конструктивные особенности позволили довести крутящий момент до 162 Н м. и повысить динамические характеристики двигателя. В конструкции используется ряд оригинальных деталей.

На двигателе используется блок модели 11193-1002011. Этот же блок применяется на двигателях 21124 и 21126(смотреть «Блок цилиндров»). По высоте этот блок выше блока 2112 на 2,3мм. Но цилиндры блока подвергаются дополнительной расточке до размера 82,5мм.

Использован оригинальный коленчатый вал. Радиус кривошипа коленчатого вала обеспечивает ход поршня в 84мм. Шатунные шейки имеют нестандартный диаметр — 41,5мм.

Конструкция поршня является оригинальной совместной разработкой (ЗАО «Супер-Авто» и АВИТИ). На днище поршня выполнены углубленные лунки под клапана. Как и на поршнях 21124 лунки предотвращают контакт клапана с поршнем при обрыве ремня ГРМ. Поршень выполнен максимально облегченным. Диаметр поршня -82,5мм., высота — 45,3мм., диаметр отверстия под палец 19мм., вес 247г. Ширина канавок под кольца отличается от вазовских: 1.2мм — верхнее компрессионное, 1.5мм — нижнее компрессионное, 2.0мм — маслосъёмное.

В двигателе используется шатун оригинальной конструкции: длинна шатуна — 129мм.

История производства силового агрегата ВАЗ 21128

Производством отечественного двигателя ВАЗ 21128 с объёмом 1.8 литров с 2003 года, занимается закрытое АО Супер-Авто. Это мелкосерийное автомобильное производство. В месяц, с конвейеров предприятия сходит до 500 новеньких автомобилей с движком 1.8 литров. Причём акционерное общество не занимается полным производственным процессом. Автомобили поступают с АвтоВАЗа. С них демонтируется двигатель, он разбирается и собирается уже с оригинальными деталями. Замене подлежит ШПГ и коленчатый вал. Несмотря на мелкосерийное производство, закрытое общество постоянно поддерживает жёсткую связь с ведущими инженерами АвтоВАЗа. На Супер-Авто поддерживаются все стандарты качества немецкого концерна Renault-Nissan, соблюдаемые на АвтоВАЗе.

Всё автомобильное производство ЗАО можно разделить на две части. В начале двух тысячных годов за основу нового двигателя был взят надёжный силовой агрегат ВАЗ 21124. Для получения объёма 1.8 литров модернизации подлежали: ШПГ, коленчатый вал, и блок цилиндров. Первые двигатели 21128 устанавливались на автомобили марки ВАЗ десятого семейства. Мощность нового силового агрегата превосходила своего прототипа 124 двигатель, более чем на 15 л., сил., крутящий момент так же вырос особенно на низких оборотах. Преимущества нового мотора были на лицо. Но были и важные недостатки. Автомобильные двигатели 128 модели, за основу которых был взят ВАЗ 21124, имели маленький рабочий ресурс. Они не доживали даже до 100 тыс., км., пробега.

В 2014 году двигатель 21128 претерпел глобальные изменения. Инженеры Супер-Авто решили за основу взять ВАЗ 21126. Главной концепцией нового двигателя, было, как и на 126 модели, применение импортных комплектующих. Изготавливать поршни для новой модели поручили по старой привычки Federal Mogul, коленвалы и шатуны поставляли итальянцы. Цилиндры нового двигателя не растачивались, для получения большего объёма ограничились увеличением хода поршня. Объём двигателя стал меньше, но не значительно. Зато облегчённые детали ШПГ и новый коленвал с увеличенными кривошипами сделали своё дело. Двигатель стал ещё мощнее, на низких оборотах сильно вырос крутящий момент. Движок получился быстрым, проворным, молниеносно набирал скорость. Сотню км., он мог развить за 10 секунд. Недостатком двигателя стали все болезни присущие 126 двигателю.

Отечественные 16-клапанные моторы

Маленькое предисловие. Сталкиваясь с 16-клапанными ВАЗами на бытовом уровне, запомните, что такие авто всегда комплектуются 14 дюймовыми колесными дисками, так как спереди стоят увеличенные вентилируемые тормозные диски.

Итак, «шестнарь» произошел от 8-клапанного двигателя. В статьях можно встретить упоминания, что ВАЗ хотел создать мощный и экономичный мотор, так вот, «шестнарь» никогда не будет экономичнее восьмиклапанного двигателя. Расход 16-кл. мотора 7.5 — 10 литров, в зависимости от динамики.

Первым мотором из линейки был 21120 (далее 120-й

). Объем полтора литра, оснащен модулем зажигания, клапана гнет. Визуально отличается литым впускным коллектором. Был разработан для автомобилей 2110-2112, устанавливался в различные модификации вроде «Премьер» и 2112 в кузове двухдверный хэтчбэк. В серию пошел в 1996 году и устанавливался на машины до 2004 года. Если уже в наше время вы приобретаете машину с таким мотором, то, скорее всего, он уже пережил ремонт и на нем установлена «безвтыковая» поршневая.

В 2004 году 120-й мотор был заменен новым с индексом 21124 (далее 124-й

). Кроме автомобилей десятого семейства, он устанавливался на ВАЗ 2113 и ВАЗ 2114.

В этом двигателе не гнет клапана, благодаря проточкам на поршнях, в это его основное отличие от предшественника. Отличить его легко по пластиковому впускному коллектору. Кроме того, модуль зажигания заменен индивидуальными катушками на каждый цилиндр. Объем двигателя повышен до 1.6 литра.

Многие люди называют этот мотор самым сбалансированным в линейке ВАЗ, и, думается, это правда. Его ресурс 200 тысяч минимум, если ездить «без фанатизма».

В 2007 десятое семейство ушло с конвейера (машинокомплекты в наказание сосланы на Украинский ) и в свет вышла «Приора». Этот «прорыв» в машиностроении оснастили 21126 мотором ( 126-й

). Его оснастили облегченными шатунами, поршнями, вкладышами, и прочими деталями, что сделало его ресурс меньше, чем у 124 мотора. В целях повышения мощности проточки на поршнях убраны и клапана на этом моторе загибает.

Технические характеристики мотора ВАЗ 21126 1.6 16кл

Тип	рядный
Кол-во цилиндров	4
Кол-во клапанов	16
Точный объем	1597 см³
Диаметр цилиндра	82 мм
Ход поршня	75.6 мм

Система питания	инжектор
Мощность	98 л.с.
Крутящий момент	145 Нм
Степень сжатия	10.5 – 11
Тип топлива	АИ-92
Экологические нормы	ЕВРО 3/4

Тип	рядный
Кол-во цилиндров	4
Кол-во клапанов	16
Точный объем	1597 см³
Диаметр цилиндра	82 мм
Ход поршня	75.6 мм

Система питания	инжектор
Мощность	114 – 118 л.с.
Крутящий момент	150 – 154 Нм
Степень сжатия	11
Тип топлива	АИ-92
Экологические нормы	ЕВРО 4/5

Тип	рядный
Кол-во цилиндров	4
Кол-во клапанов	16
Точный объем	1597 см³
Диаметр цилиндра	82 мм
Ход поршня	75.6 мм

Система питания	инжектор
Мощность	136 л.с.
Крутящий момент	154 Нм
Степень сжатия	11
Тип топлива	АИ-92
Экологические нормы	ЕВРО 5

Разбор и ремонт двигателя

Ремонт проводится по стандартной схеме – находим неисправные детали и заменяем их на рабочие. В инструкции ниже описан процесс разбора самого агрегата, до этого вам нужно его демонтировать с Лада Приора и тщательно очистить от смазки и грязи.

Инструкция

1. С помощью 13-го ключа снимаем крепления кронштейна. 4 гайки держат переднюю опору блока цилиндров;
2. Снимаем кронштейн и переходим к левой опоре – она снимается точно по такой же схеме;

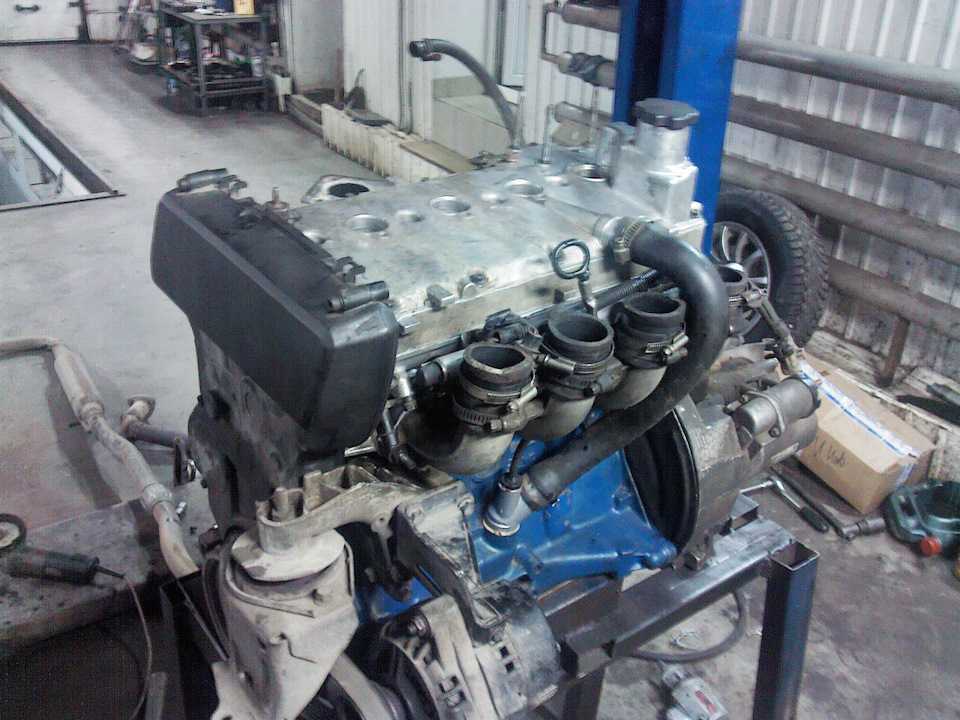

3. Далее агрегат номер 126 необходимо установить на стенд;
4. После фиксации можно демонтировать крышку насоса, генератор, масляный насос и другие наружные узлы;
5. В зависимости от поломки, уже на этом этапе можно проводить замену тех или иных компонентов;
6. «Десятым» ключом откручиваем крепления трубок печки, которые идут к корпусу насоса. После этого трубку можно убрать;
7. Теперь у нас появляется доступ к насосу антифриза – откручиваем его от блока цилиндров;
8. После демонтажа насоса вместе с прокладка переходим к крышке заднего сальника коленвала;
9. Далее снимаем кронштейн. Перед тем как откручивать крышку шатуна, необходимо убедиться, что первый поршень находится в нижней мертвой точке;
10. Протолкнув поршень в цилиндр, вы сможете извлечь поршень вместе с шатуном. Из других цилиндров поршни вынимаются таким же способом;
11. При необходимости вы можете провести ремонт поршня, а именно, заменить компрессионное и маслосъемное кольца вместе с расширителем;
12. Поршневой палец можно выбить только после надежной фиксации поршня. Поместите его в тиски и нанесите несколько ударов молотком. Рекомендуем помечать рабочие детали агрегата, чтобы не запутаться пока проходит ремонт;
13. Чтобы извлечь коленчатый вал, вам потребуется демонтировать его подшипники, а затем снять постели. Ремонт и сборка проводятся в обратном порядке.

Таким образом вы можете полностью разобрать мотор на 16 клапанов и провести ремонт и замену неисправных деталей. Но если агрегат гнет клапана, то своими руками справиться с неисправностями сможет только опытный механик. В любом случае, вы узнаете о том, гнет ли мотор клапаны или нет, уже после демонтажа крышки головок.

Мотор это основа любого автомобиля — без него нет движения и Драйва! Двигатель на Приору бывает 2 модификаций 21126 и 21127, второй по сути это модифицированный 126 мотор, который ставится на Лады Приоры с 2013г. после рестайлинга модели автомобиля Лада Приора.

126 двигатели (16 клапанов) — тяговиты после 1000 оборотов, и до 4000 — это максимум момента, после 4 тыс. идет затухание момента. 127 мотор, за счет распределительного впуска воздуха, хорошо тянет и снизу, затухая в моменте примерно так же, как и собрат. Если обкатка проходила должным образом, то ресурс двигателя — будет близок к 200 тыс.км. Капитальный ремонт двигателя автомобиля Приора, как и весь ряд автоваза, подвластен гаражу — ничего сверхестественного в нем нет. Цена на запчасти дороже десяточных, но дешевле иномарочных. Мощность двигателя в 98 и 106 л.с позволяет уверенно чувствовать себя в дороге — ну уж точно, не овощем. Главными 2 минусами мотора, считаю узел: помпа ролик, ремень . При выходе из строя одной из этих запчастей — гнет клапана. 2 минус — заглушки распредвалов: эти резинки когда рассыхаются, при низкой температуре, их выдавливает вместе с маслом. Если вовремя не увидеть этого — будет беда! То что считается нормой — на это можно закрыть глаза, вреда не будет.

Первый 16 клапанный мотор получил номер 126, второй – 127. Характеристики мотора Приоры №126 оказались настолько хороши и оптимальны, что автомобиль с этим двигателем продавался чаще всего. Ремонт двигателя Приоры с 16 клапанами проводится не так часто, но вот заглядывать в него придется, хотя бы раз в полгода – для того, чтобы своими глазами убедиться, что с ним все в порядке. Помимо этого нужно следить за ремнем ГРМ — проворонив этот узел, можно попасть на большие деньги. Читайте статью до конца, а мы расскажем про 2 эти агрегата.

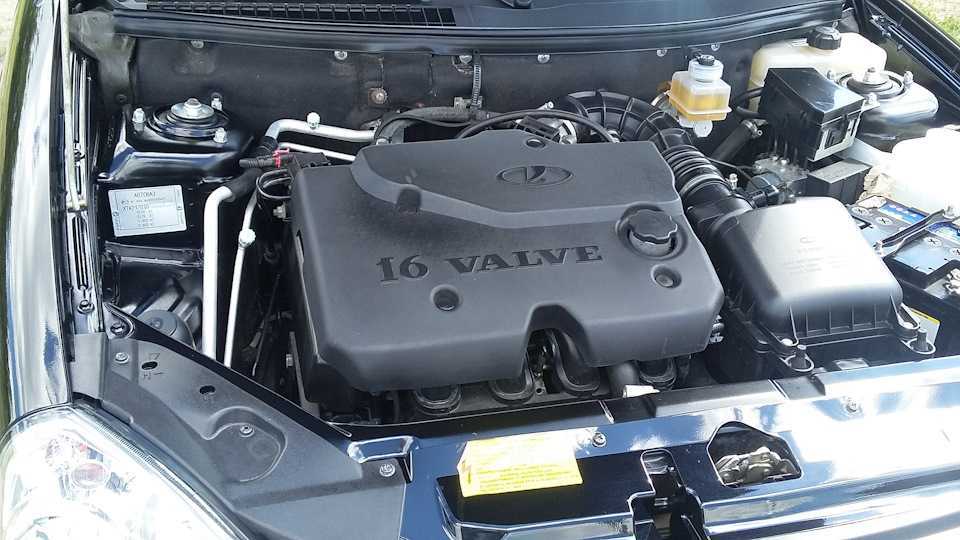

126 мотор Приоры -выглядит так

Надежность, слабые места, ремонтопригодность

Надежность

По поводу надежности мотора мнения автовладельцев разделились. Но все-таки большинство из них считает двигатель не надежным.

Таким образом, вывод напрашивается не утешительный – силовой агрегат ВАЗ-21128 высокой надежностью не обладает. Вторая версия двигателя несколько улучшена по показателям надежности, но незначительно. Здесь отрицательную роль сыграло увеличение нагрузки на ЦПГ, что вызвало интенсивный износ цилиндров и поршней.

Слабые места

Их у двигателя предостаточно. Особенно у первой версии мотора. Рассмотрим наиболее характерные:

1. Масложор. Повышенный расход масла (до 1,5 л/1000 км) не является редкостью. Избавиться от этого явления невозможно, но отстрочить момент появления под силу каждому автовладельцу. Для этого достаточно заменять масло в двигателе через 5000км. пробега (а не через 15, как рекомендует производитель). Кроме того, необходимо использовать масла очень высокого качества. Да и для безотказной работы гидрокомпенсаторов это придется кстати.
2. ГРМ. Узлы механизма также являются слабым звеном. Причина банальна – увеличение мощности ДВС негативно сказалось на долговечности работы ГРМ в целом. Например, ремень привода больше 50 тыс. км пробега не выдерживает.
3. Перегрев. Вызван конструктивными недоработки узлов и деталей системы охлаждения – термостата, помпы и уплотнительных элементов. Тщательный визуальный контроль и своевременное устранение обнаруженных неисправностей снизит возможность перегрева двигателя.
4. Электрика. Различные неисправные датчики (ДМРВ, ДПКВ и др.), высоковольтные катушки и свечи зажигания вызывают не стабильную работу двигателя (плавающие обороты х/х, троение). Но здесь «виновниками» помимо электрики могут быть регулятор холостого хода, дроссельная заслонка, топливные форсунки. Истинную причину возникшей неисправности можно выявить при диагностике двигателя на автосервисе.

Ремонтопригодность

Простота конструкции двигателя является залогом его высокой ремонтопригодности. Это действительно так. ВАЗ-21128 можно запросто ремонтировать в гаражных условиях.

С поиском запчастей для восстановления проблем обычно не возникает. В то же время отмечается их повышенная стоимость в сравнении с подобными запчастями для других вазовских моторов. Одновременно высокий риск приобретения контрафактных деталей. Особенно подделками славятся китайские поставщики.

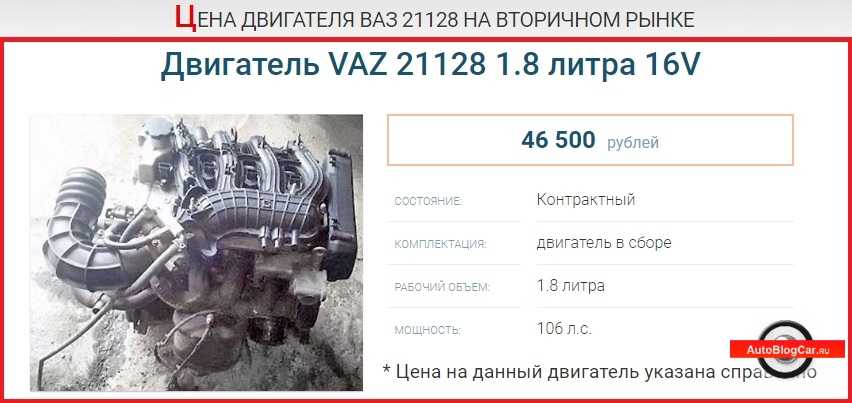

В случае необходимости на вторичном рынке можно приобрести контрактный двигатель. По отзывам автовладельцев, занимавшихся решением этого вопроса, задача найти контрактный ВАЗ-21128 не такая уж и простая, да и не из самых дешевых. Тем не менее, решаемая.

Силовой агрегат ВАЗ-21128 не пользуется популярностью среди автовладельцев в виду своего не высокого качества и низкой экономичности. Но сокращение сроков обслуживания при использовании расходников, особенно масла, высокого качества позволит добиться стабильной работы мотора в пределах заявленного производителем ресурса.

Двигатели Лада Приора 8 клапанов

Этот силовой агрегат достался Ладе Приоре по наследству от предыдущей модели ВАЗ 2110 и устанавливался только на седаны либо хэтчбеки в наиболее простой комплектации Стандарт. Такой двигатель встречается редко, так как уже в 2011 году уступил свое место мотору 21116.

Конструкционных изменений в обновленном 8-клапанном агрегате было относительно много: и облегченная поршневая от Федерал Могул, и впускной коллектор с электронным дросселем, особо прочный ремень фирмы Гейтс с ресурсом 200 000 км и автоматическим натяжителем. Минусом можно считать отказ от выемок в поршнях и теперь при обрыве ремня гнет клапана.

Седан 2007 – 2015

1.6 л 21114 МКП5	1.6 л 21116 МКП5
Тип	инжектор	инжектор
Топливо	бензин АИ-92	бензин АИ-92
Расположение	поперечное	поперечное
Цилиндры	4 в ряд	4 в ряд
Клапана	8	8
Рабочий объем	1596 см³	1596 см³
Мощность	80 л.с.	87 л.с.
Крутящий момент	120 Нм	140 Нм
Разгон до 100 км/ч	12.5 с	11.5 с
Скорость (макс)	172 км/ч	176 км/ч
Экологич. класс	Евро 3/4	Евро 3/4
Расход город	9.8 л	9.5 л
Расход трасса	5.8 л	5.6 л
Расход смешанный	7.6 л	7.3 л

Характеристики(ТТХ): коробки передач Приоры

Приора комплектуется двумя коробками передач:

1. механическая;
2. роботизированная.

Пятиступенчатая МКПП всегда стабильна. Задача владельца – следить за ней и давать ей должный уход, не уповая на то, что машина «починится сама». Передаточные числа таковы, что заставляют машину с шестнадатиклапанными двигателями достигать «сотни» всего за 11 секунд.

Роботизированная АКПП также идет с пятью ступенями. Она является небольшой доработкой старой надежной японской коробки Jatco. По заявлению автоВАЗа, в разгоне не уступает машинам с МКПП. Могут возникнуть ошибки вроде пинков при разгоне. Убираются при помощи перепрограммирования ЭБУ. Сцепление сухое однодисковое, внутри – диафрагменная нажимная пружина. Привод выключения сцепления тросовый с авторегулировкой.

Если попались дефектные запчасти

На любом пробеге возможно появление задиров цилиндра, вызванных разрушением поршня, колец либо поломкой свечи зажигания (обломился электрод или кусочек изолятора). Задиры на поверхности цилиндра вызывают потерю компрессии, при этом снижается мощность и появляется масложор.

Так выглядят камеры сгорания двигателя с сильным масложором.

Так выглядят камеры сгорания двигателя с сильным масложором.

Если попадутся поддельные фильтры или масла, то срок жизни мотора может быть очень коротким. Фильтр на большой скорости и оборотах способен лопнуть по завальцовке, оставив мотор без масла. А просто плохая фильтрация сократит ресурс подшипников всех валов. Некондиционное масло может стать причиной задиров, а еще оно может столь интенсивно угорать, что водитель запросто пропустит момент, когда мотор останется без масла.

Советую приобретать фильтры в крупных сетевых магазинах запчастей. Вероятность купить подделку при этом значительно ниже. Масла лучше покупать на именитых сетевых АЗС.
