Двигатель уаз патриот (uaz patriot)

Технические характеристики двигателя ЗМЗ 409

Рассматриваемый двигатель начал сходить с конвейеров Заволжского моторного завода в 1996. Он явился логическим развитием 406 линейки двигательных агрегатов ЗМЗ, предшественником которой, в свою очередь, был двигатель 405. Блок цилиндров от 405 двигателя остался без изменений, модификации подвергся коленвал (установлена модель с увеличенным до 94 мм. ходом), и поршни с 4-миллиметровым смещением. Путем этих манипуляций была получена новая модель двигателя — 409.

В 2003 внедрили новые распредвалы в конструкцию.

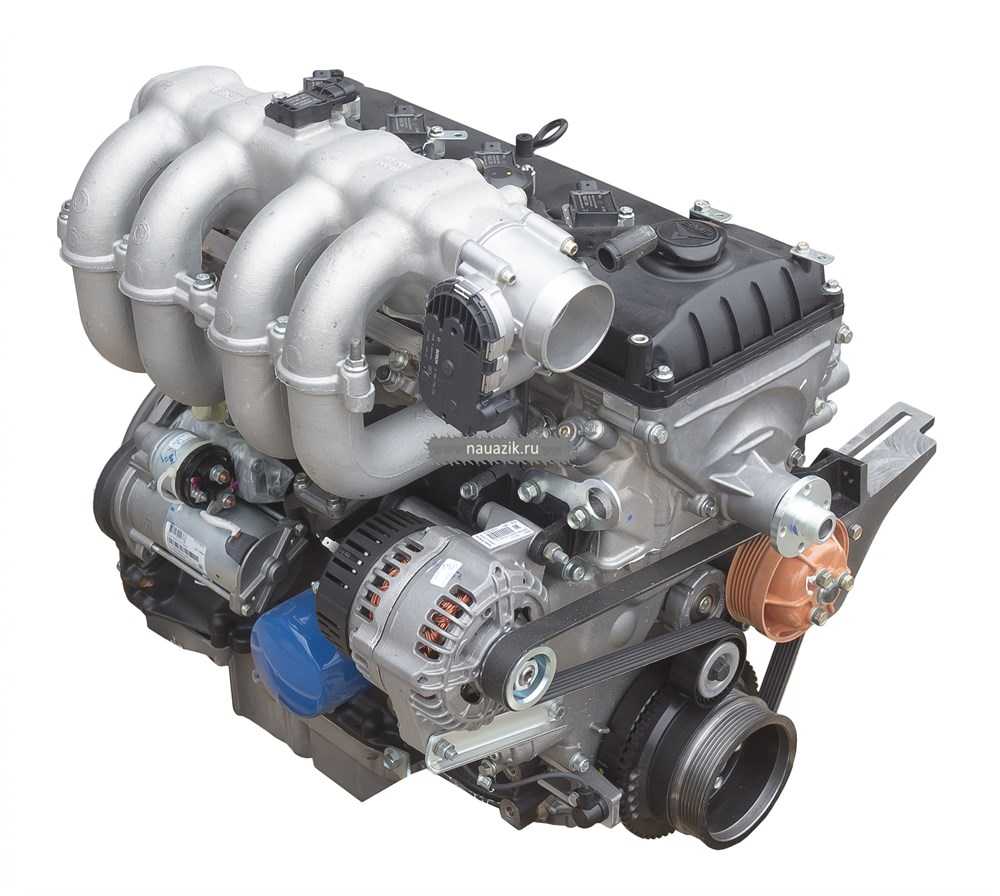

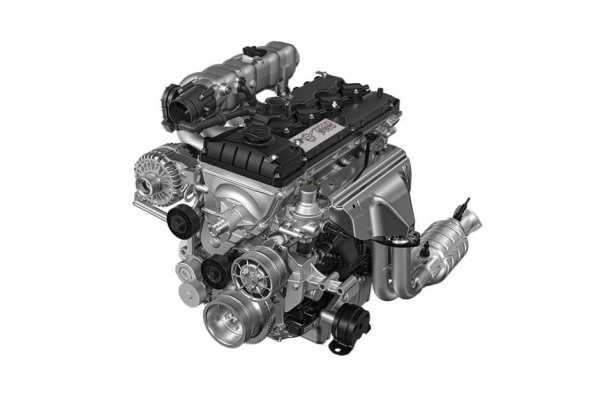

Двигатель 409 в снятом виде:

ЗМЗ 409 – инжекторный двигатель на бензине, имеющий 4 цилиндра в рядной компоновке и 16 клапанов. В 409 двигателе система инжектора управляется микропроцессорными электронным блоком.

Система охлаждения этого двигателя – жидкостная, закрытого типа, с принудительной циркуляцией. Смазка двигателя осуществляется по комбинированной схеме, с принудительным распрыскиванием моторного масла.

Основные технические характеристики инжекторного двигателя 409 серии:

Объем мотора	2.3-2.7 л. в зависимости от модификации
Развиваемая мощность	До 143 сил
Номинальный крутящий момент	До 230 Нм на 3900 оборотах
Компрессия	9
Топливо	Бензин не менее АИ 92
Расход в городском режиме	Около 12 литров
Расход масла	100 грамм на 1000 км.
Тип масла	В зависимости от сезона и модификации, от 5W-30 до 20W-40
Объем масла в двигателе	7 литров, для замены нужно заливать около 6
Вес двигателя	190 кг.

Ресурс двигателя производителем заявлен относительно небольшой, всего 150 тыс. километров пробега. Фактически владельцы машин с этими моторами сообщают о нормальной работе двигателей, при своевременном и правильном обслуживании, до 250 тысяч и более.

Обладатели автомобилей с этим двигателем отмечают его несомненные преимущества при езде по бездорожью, а также дешевизну и ремонтопригодность. Но вместе с этим автолюбители жалуются на высокий расход топлива (12 литров – много, по современным меркам) и плохую динамику при езде «на асфальте».

История создания уаза буханка

Автомобилю УАЗ-452 в 2008 году исполнилось уже 43 года. Он до сих пор пользуется большой известностью в больших городах и сельской местности в качестве санитарных и аварийных машин. Этот автомобиль используется даже военными, так как способен пройти снежный покров толщиной до 50 см, передвигаться по танковой колее и при этом везти груз весом до 800 кг.

Предсерийный образец УАЗ 450 авторства В.И Арямова

Весной 1955 г. Ульяновский автозавод спроектировал два варианта машины: грузовик с бортовой платформой из дерева и цельный металлический фургон с задней двустворчатой дверью. На крыше фургона, для жесткости кузова, сделали поперечные ребра жесткости. Сверху машина была похожа на нарезной батон, отсюда и пошло прозвище «буханка».

УАЗ 450 (1958–1965)

Семейство имело три модификации: УАЗ-450Д – бортовой грузовик, УАЗ-450 – фургон, УАЗ-450А – санитарный автомобиль. Автомобили были полноприводными и на них были установлены форсированные нижнеклапанные двигатели ГАЗ-69, основную трехступенчатую коробку передач и двухступенчатую раздаточную. Впервые в отечественном производстве двигатель УАЗ-450 был размещен под кабиной.

УАЗ 450А

В 1961 г. на базе УАЗ-450 завод начал производство заднеприводных машин: фургон с колесной формулой 4х2 – УАЗ-451, бортовой грузовик УАЗ-451Д и медицинский автомобиль УАЗ-451А.

В 1965 г. на машины стали устанавливать верхнеклапанный двигатель ГАЗ-21 и четырехступенчатую коробку передач. Автомобиль получил название УАЗ-452Д. Соответственно фургон назвали УАЗ-452, «санитарку» — УАЗ–452А, также УАЗ–452В – новый автобус.

УАЗ 452В 1968-85

УАЗ 452Д 1966-85

Луцкий машиностроительный завод на базе УАЗ-451М выпускал рефрижератор ЛуМЗ-946 грузоподъемностью 500 кг. Авторемонтные заводы для нужд армии и спецслужб на базе УАЗ-452 выпускали штабные автобусы. В мае 1966 г. в Москве на международной выставке сельхозтехники грузовой автомобиль УАЗ-452Д получил золотую медаль, а в 1966 г. УАЗ получил орден Трудового Красного Знамени.

Еще в начале 1960-х гг. в качестве опытной партии выпустили седельный тягач УАЗ-452П и полуприцеп УАЗ-752. В 1973 г. был построен экспериментальный шестнадцатиместный автобус УАЗ-452К . А на базе этого автобуса для грузинских горноспасателей были разработаны реанимационные автомобили «Медея» .

УАЗ-452К-(1973 г.в.) – экспериментальны и шестнадцатиместный автобус:

УАЗ-452П (полуприцеп УАЗ-752)

В 1985-1989 гг. были выпущены УАЗ-3303, фургон – УАЗ-3741, санитарный автомобиль – УАЗ-3962, автобус – УАЗ-2206.

УАЗ 3741

С середины 1990-х гг. для жителей села была выпущена серия грузопассажирских автомобилей с удлиненной кабиной. Также существовала модификация УАЗ-39091- это военная санитарная машина.

В начале 2000-х гг. существенно сократился модельный ряд грузового семейства. На сегодняшний день «буханки» популярны у путешественников, рыболовов, охотников.

Сегодня машины оборудованы впрысковыми двигателями УМЗ-4213, отвечающими нормам Евро-3. Эти машины будут выпускаться до тех пор, пока не введут новые правила сертификации с двумя обязательными краш-тестами, согласно европейских правил.

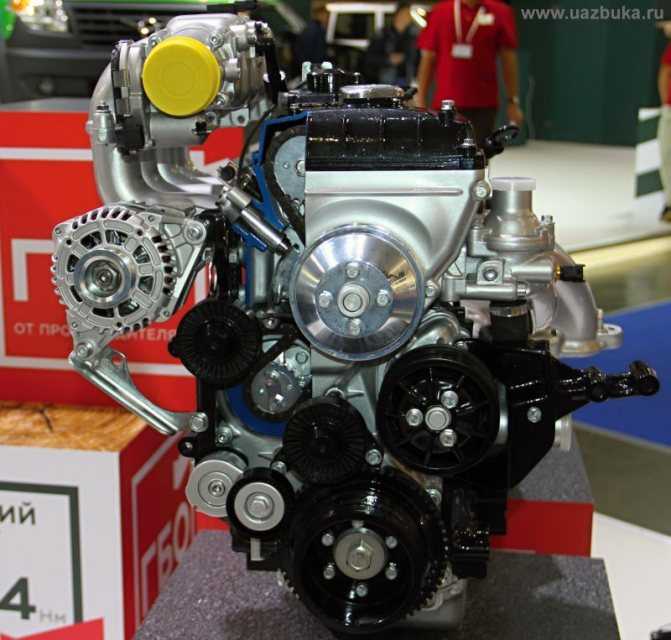

ZMZ PRO — усовершенствованная версия

Следующим шагом в разработке двигателя 409 стал ЗМЗ ПРО. Агрегат был модернизирован с точки зрения степени сжатия и максимальных оборотов, а также были изменены фазы газораспределения. Это привело к увеличению мощности до 150 л.с и крутящего момента до 235 Нм, в то время как двигатель получил гораздо более высокий крутящий момент внизу.

Увеличение степени сжатия стало возможным благодаря использованию бензина АИ-95. Но есть еще модификация газ-бензин. Итальянское газовое оборудование.

Надежность двигателя повышена за счет использования более качественных комплектующих:
установлена ​​двухрядная цепь ГРМ;
появилась металлическая прокладка для поддона;
для изготовления арматуры применен новый материал;
обновленная прошивка;
гидравлический натяжитель цепи и ролики ремня импортные.

Ресурс ЗМЗ ПРО, по заявлению производителя, составляет 150 тысяч км, но при правильной эксплуатации он может быть намного выше. Судя по отзывам в интернете, первые проблемы с двигателем появляются после 300 тыс. Км пробега (двойной заводской ресурс). Сколько реально способен «прожить» ЗМЗ 409 ПРО, покажет время.

Технические характеристики двигателя ЗМЗ 409 ПРО:

	ЗМЗ 409-051 Бензин АИ-92	ЗМЗ 409-052 Бензин АИ-92 / Газ (пропан-бутан)
Рабочий объем, л.	2693	2693
Диаметр поршня / ход поршня, мм	9,5 / 94	95,5 / 94
Коэффициент сжатия	9,8	9,8
Мощность CV вместе с. на оборотах	149,6 5000	143 5000
Крутящий момент Нм на оборотах	235 2650	227 2650

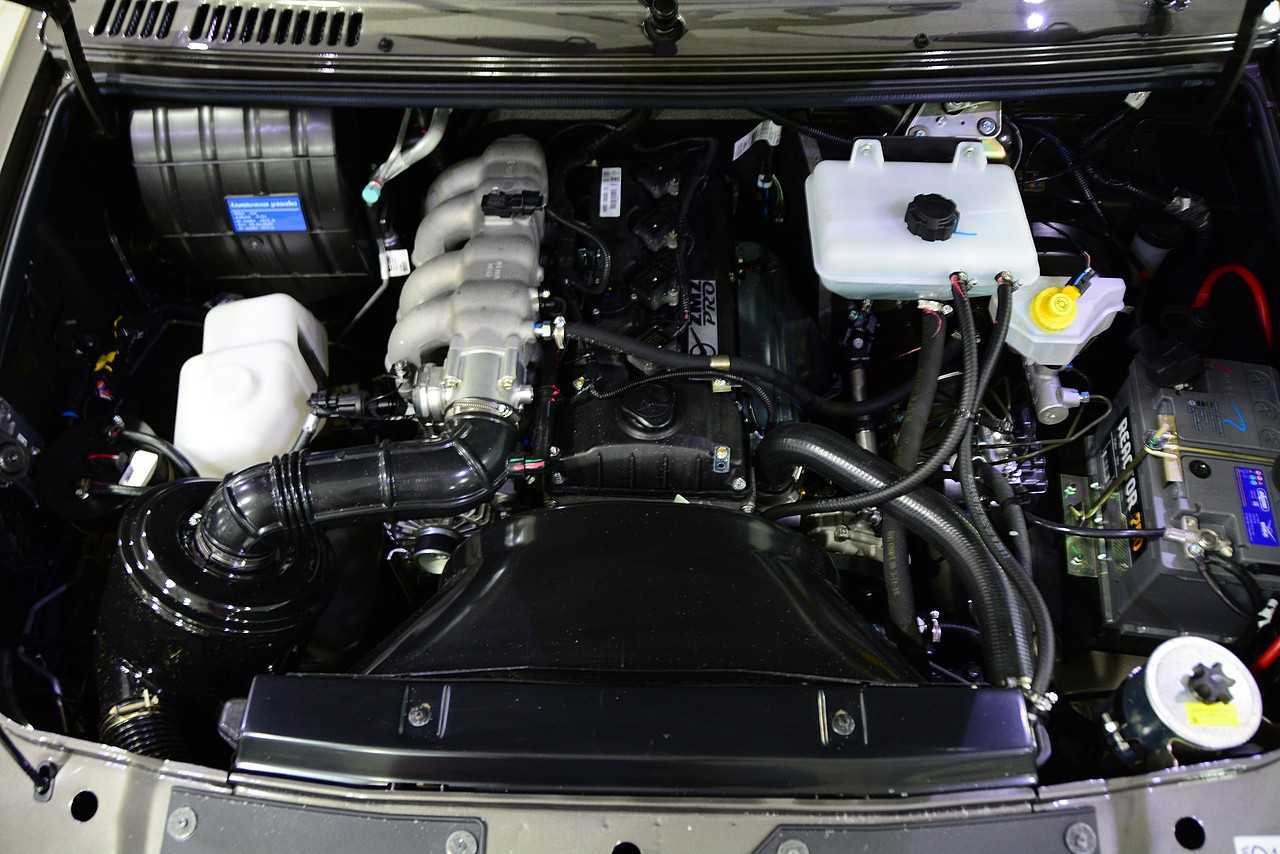

ЗМЗ 409 ПРО устанавливается на полноприводный УАЗ Патриот, а также на Профи и Пикап с передним и задним приводом. Гарантийный срок ЗМЗ 409 ПРО составляет 200 тыс. Км или 2 года. Очевидно, это настоящий прорыв, которого ожидали от этого ДВС.

Расход топлива УАЗ Патриот дизель

Как правило, дизельные двигатели считаются наиболее экономичными, что объясняется особенностями конструкции и эффективностью топлива. В случае с Патриотами сравнить сложно, ведь в современных версиях дизельных агрегатов нет, а в предыдущих бензиновые силовые установки были гораздо мощнее, чем дизельные.

Практика показывает, что Patriot использует столько же солярки, сколько и бензина, хотя по паспорту машины, работающие на ДТ, представляются как более экономичные. Двигатели отличаются только тяговитостью, которой дизель имеет больше. Бензиновые варианты менее “резвые” и подходят для спокойной езды.

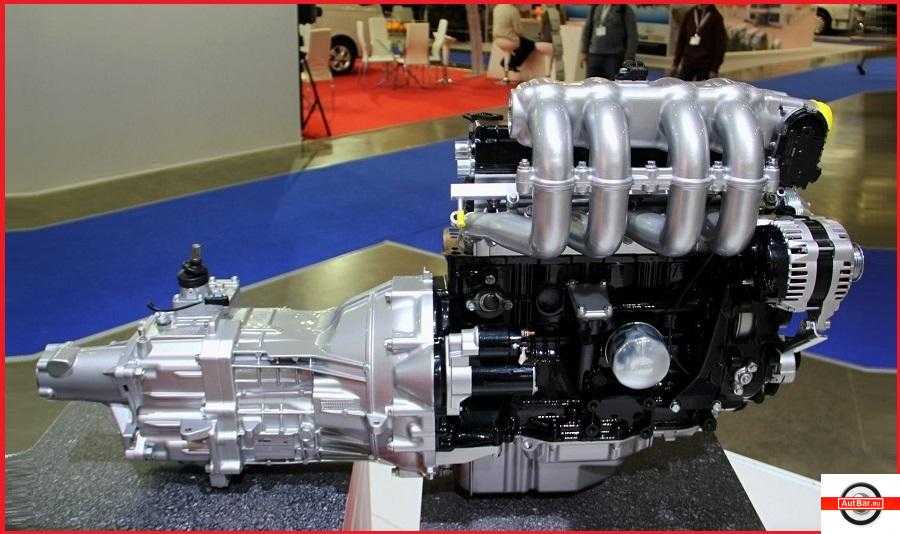

Про Pro

Про него самого рассказывать можно много, однако утомлять излишними подробностями не стану, тем более, вряд ли можно считать этот двигатель по-настоящему оригинальной конструкторской разработкой; по сути, это лишь продукт глубокой модернизации одного из членов семейства «406/405/409», появившегося аж в 1997 году, а именно «четыреста девятого», самого большого по литражу.

Этот двигатель, уже хорошо известный к этому моменту, «превратился» в Pro в 2021 году, когда получил более трёх десятков импортных комплектующих взамен применявшихся на 409-м отечественных, вместе с улучшенными мощностными характеристиками.

Одними из главных отличий стало применение двухрядной роликовой цепи в приводе ГРМ со звёздочками вместо башмаков и с гидронатяжителем, изменение фаз газораспределения вкупе с новыми клапанами и некоторыми иными деталями ГБЦ (сёдла, направляющие втулки, маслосъёмные колпачки), а также сама её конструкция, обеспечивающая теперь нулевой риск «рандеву» поршней с клапанами, хотя вероятность обрыва цепи, прежде приводящая к этому крайне неприятному событию, тоже нулевая.

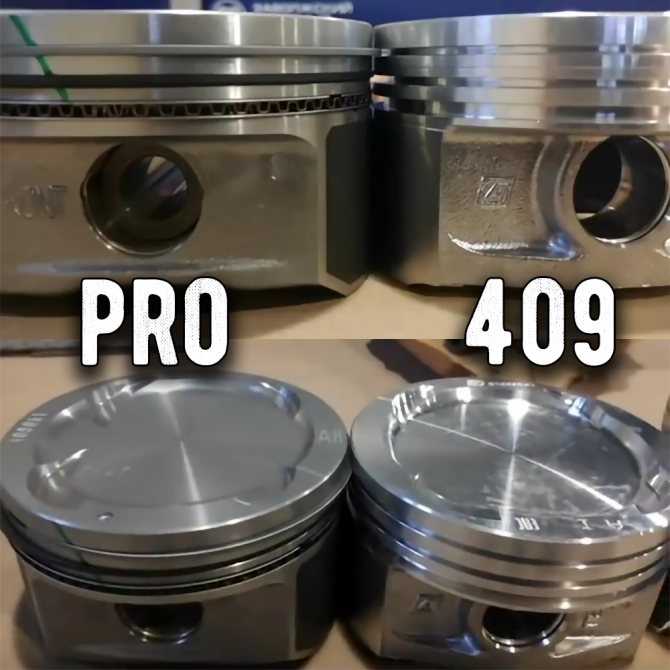

Наглядно об отличиях «Про’шного» и «простого 409-го» поршней. Размер у них одинаковый, но у «про’шного» – корейские облегчённые поршни высокого качества литья/обработки (для «газового» уменьшена камера сгорания), где уже «с завода»(корейского) установлены кольца и пальцы.

Увеличившая с 9.1 до 9.8 степень сжатия вместе со смещением фаз привела к росту мощности до 150 л.с . , что можно считать уже вполне достойным показателем; хотя гораздо важнее ещё более высокий рост значения максимального крутящего момента – до 235 Н•м, пик которого приходится на более низкий диапазон оборотов, что обеспечивает более плавные характеристики.

Дабы не затруднять вас поиском ключевых показателей в тексте, сведу их в маленькую табличку:

Основные технические характеристики двигателя ЗМЗ ПРо

В 2019-м году ЗМЗ Pro подвергся ещё одной модернизации, которая коснулась множества конструктивных элементов мотора, включая блок, ГБЦ, коленвал, опоры двигателя, многие другие; более же всего изменений произошло в системе охлаждения, которая теперь обеспечивает не только оптимальный тепловой режим, но и повышенный комфорт в салоне в холодное время года.

Первоначально этот агрегат предназначался для использования на УАЗ Патриот с новой автоматической коробкой передач, однако по мере наращивания объёма производства и с переходом с опытно-промышленной (по сути, «обходной») на серийную технологию изготовления им стали комплектовать, по методу «обратной унификации», и машины с обычной «механикой», а также и УАЗ Профи, под который ЗМЗ Про изначально и был подготовлен.

Бурные, продолжительные, переходящие в…

Ну, пускай не бурных, и уж, тем более, «переходящих в овацию» аплодисментов, но сдержанной похвалы ЗМЗ Про в современном варианте безусловно заслуживает. Особенно, если сравнивать его с предшественником или, тем более, с теми моторами, которыми УАЗы комплектовались в давние годы.

Завод даёт гарантию на 200 000 км до капитального ремонта, а что будет в действительности, покуда неясно, но стоит надеяться на лучшее.

Однако двести тысяч по современным меркам вовсе не много, а что дальше?

А дальше всё просто: мотор, несмотря на регулярные усовершенствования, сохранил достаточную простоту конструкции, обуславливающую его высокую ремонтопригодность.

Так, растачивать блок возможно аж дважды, всякий раз на 0.5 мм, а коленвал выдерживает три шлифовки под ремонтные размеры с шагом в 0.25 мм, что даёт неплохие перспективы для капитального ремонта.

То есть, если утроить заявленный заводом пробег, ресурс получается вполне достойный.

Об экономичности автомобиля с бензиновым мотором говорить сложно, однако не следует забывать, что она обуславливается не только «аппетитом» самого агрегата, но и множеством иных факторов; если бы, к примеру, ЗМЗ Про стоял не на громоздком УАЗике со сложной трансмиссией и «вездеходной» резиной, а на каком-нибудь обычном седане, думаю, у владельцев такого гибрида не возникло бы особых претензий по поводу прожорливости.

Характерные неисправности и пути их устранения

ЗМЗ 409 создан в результате многочисленных модернизаций и усовершенствования предыдущих моделей, но двигатель по прежнему подвержен определённым неисправностям:

Двигатель не запускается, здесь может быть несколько причин:

1. В системе питания и топливной рампе может отсутствовать давление бензина.

Система питания ЗМЗ 409 сложный механизм, управляемый электроникой, поэтому сбои во всей системе питания прежде всего возникают по причине проблем с электроникой. Часто выходит из строя регулятор, контролирующий давление топлива, если это так, то нужно установить новый и проблема может исчезнуть.

Давление бензина может отсутствовать по причине забитого топливного фильтра. Для устранения неисправности нужно поставить новый фильтр для очистки горючего.

Если и здесь всё в порядке, то нужно проверить работу насоса, подающего топливо. В случае неисправности последний подлежит замене. Если и здесь всё в норме, то остаётся проверить проходимость трубопроводов, они могут быть забиты, в этом случае их нужно продуть сжатым воздухом;

2. Мотор может не заводится по причине проблем с зажиганием. Чтобы устранить неполадку, нужно проверить исправность броне проводов, катушек зажигания, свечей. Нужно убедиться, что опережение зажигания установлено верно. Если и здесь нет проблем для беспокойства, то виной всему сбои в электронном управлении зажигания.

Потеря мощности

Следующей характерной неисправностью может быть уменьшение мощности силового агрегата. Здесь поводов для беспокойства, тоже может быть несколько:

• дроссельная заслонка может не полностью открываться по причине неправильной регулировки привода;
• датчик, указывающий положение заслонки может передавать неточные данные, в этом случае нужно установить новый датчик;
• мощность мотора может уменьшиться по причине уменьшения давления в системе, эта проблема описана выше;
• загрязнённый фильтр очистки воздуха может привести к уменьшению мощности ДВС, для устранения проблемы, он подлежит замене;
• возможные проблемы с зажиганием тоже могут привести к потере мощности;
• выход из строя гидравлических толкателей, прогар поршней или клапанов, залегание или износ поршневых колец, низкая компрессия в камерах сгорания, всё это может привести к потере мощности. Замена неисправных деталей решит проблему.

Мотор глохнет во время движения и больше не заводится

Причина резкой остановки движка, скорее всего являются проблемы с электроникой. Чаще всего ломается датчик, указывающий положение коленвала. Опытные водители возят с собой запасной датчик.

Давление масла

Слабое давление моторной смазки в масляной системе может быть по таким причинам:

• не соответствующий сорт используемого масла;
• попадание охлаждающей жидкости в картер двигателя, по причине прогара прокладки ГБЦ. Данную неисправность можно определить по внезапно увеличившемся уровне масла в движке. Необходимо принять срочные меры, к устранению проблемы. В обратном случае данная неполадками может ускорить капитальный ремонт мотора;
• выход из строя масляного насоса, последний подлежит замене;
• деформация поддона картера может привести к уменьшению расстояния между масло приёмным фильтром грубой очистки и дном картера. Данная неисправность будет мешать поступлению необходимого количества масла в масляную систему. Поддон картера нужно немедленно выровнять или заменить;
• износ деталей ШПГ, исправить неполадку поможет замена изношенных деталей.

Стук в двигателе

Стук в моторе частот бывает по причине неисправных гидрокомпенсаторов. Однако могут стучать подшипники скольжения коленчатого вала. Проблему нужно определять и решать немедленно, иначе могут развиться более серьёзные неисправности ДВС.

В заключение можно сказать, что 409 двигатель и его модификации стали мощнее, современнее и надёжнее. Вышеперечисленные неисправности возникают далеко за рубежом пробега 200 тыс., км., это при том что заявленный ресурс ДВС составляет 150 тыс., км. Учитывая простоту конструкции мотора, большинство неисправностей можно устранить своими силами, а доступность и невысокая стоимость запчастей, только способствуют быстрому и успешному ремонту.

Двигатель 409 инжектор: характеристики, обслуживание, ремонт

Двигатель ЗМЗ 409 инжектор выпускается Заволжским моторным заводом. Принцип устройства мотора достаточно простой, что делает возможным обслуживания и ремонта своими руками. Предназначены данные силовые агрегаты для установки на автомобили Ульяновского автомобильного завода.

Технические характеристики

Производство ДВС 409 началось в 2011 году по заказу УАЗ. Новый мотор должен был заменить устаревшие силовые агрегаты УМЗ. Обладая высокими техническими характеристиками и простой конструкцией, этот движок стал идеальной заменой.

Установка мотора на автомобили Ульяновского автомобильного завода продолжается по этот день. Рассмотрим, какие транспортные средства УАЗ получили ЗМЗ 409: УАЗ Барс, УАЗ Буханка, УАЗ Патриот, УАЗ Хантер, УАЗ Пикап, УАЗ Карго, УАЗ Симбир.

Рассмотрим, основные технические характеристики двигателя ЗМЗ 409 инжектор:

Наименование	Характеристика
Тип	Рядный
Топливо	Бензин
Система впрыска	Инжектор
Объем	2,7 литра (2693 см. куб)
Мощность	128 лошадиных сил
Количество цилиндров	4
Количество клапанов	16
Диаметр цилиндра	95,5 мм
Расход	13,2 литра на 100 км
Система охлаждения	Жидкостное, принудительное
Порядок работы цилиндров	1-3-4-2

Кроме стандарта Евро 3 существует ряд модификаций, которые стоит рассмотреть:

1. ЗМЗ 409.10 — основной мотор, соответствует экологическому стандарту Евро-2. Мощность 143 л.с.
2. ЗМЗ 40904.10 — аналог 409.10 с новой ЦПГ, новые прокладки, ДАД, соответствует экологическому стандарту Евро-3. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
3. ЗМЗ 40905.10 — аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
4. ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904.10, другой ресивер, распредвалы (подъем 8, фаза 240), прошивка, соответствует экологическому стандарту Евро-3. Используется на буханках УАЗ. Мощность 112 л.с.
5. ЗМЗ 40911.10 — аналог ЗМЗ 4091.10, ДАД, соответствует экологическому стандарту Евро-4. Используется на буханках УАЗ. Мощность 112 л.с.
6. ЗМЗ 4092.10 — несерийный мотор. Мощность 160 л.с. Используется на Волгах.

Описание силового агрегата

409-й мотор был сконструирован на базе ЗМЗ 406. Высота головок блока у всех движков одинаковая (405, 406, 409). Увеличенный ход коленчатого вала до 94 мм. Новая поршневая группа со смещением в 4 мм. Других изменений новый силовой агрегат не получил.

Обслуживание

Техническое обслуживание движка предполагается после истечения 15 000 км пробега. Так, мотор вмещает в себя 7 литров моторного масла, но при замене потребуется всего 6 л.

Основные масла рекомендованные заводом-изготовителем и автолюбителями является полусинтетика с маркировкой: 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40.

Карта технического обслуживания ничем не отличается от 406-го, и выглядит примерно так:

1. 1000-2500 км или ТО-0: замена масла и масляного фильтра.
2. 8000-10000 км — ТО-1: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топливного топлива.
3. 25000 км — ТО-2: замена масла, масляного фильтра.
4. 40000 км — ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапанов.
5. 55000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
6. 70000 км — ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 50000 км пробега — замена цепи ГРМ.

Каждое второе техническое обслуживание требует проверки систем, таких как клапанный механизм, состояние электронного блока управления силовым агрегатом, а также работоспособность датчиков. Регулировка клапанного механизма проводится спустя 50 000 км, или раньше по необходимости.

Неисправности и ремонт

Особых неисправностей или проблем вследствие эксплуатации двигателя замечено не было. На некоторых моделях транспортных средств было замечено, что быстро выходили со строя форсунки. Эта проблема устраняется легко — заменой всех впрыскиваемых элементов. Цепь газораспределительного механизма может прослужить около 200 тыс. км, но бывает такое, что не выхаживает и 100 тыс. км, кому как повезёт.

Капитальный ремонт движка должен производиться спустя 250 000 км пробега, но при правильной эксплуатации и обслуживании, может случиться так, что мотор выдержит и 300 000 км.

Вывод

Двигатель ЗМЗ 409 получился достаточно хорошим и особых проблем не вызывает. Единственным недостатком являются свечи зажигания, устанавливаемые с завода, а в остальном проблем нет. Обслуживание силового агрегата, стандартное для всех моторов производства Заволжского моторного завода.

avtodvigateli.com

Проблемы и распространенные неисправности

Силовые агрегаты серии 409 имеют ресурс до капитального ремонта в пределах 200-300 тыс. км (зависит от условий эксплуатации). Однако возникают ситуации, при которых мотор не заводится или работает некорректно. Причиной поломки является преждевременный износ деталей или неправильная эксплуатация силового агрегата и автомобиля. Владелец в силах исправить только механические поломки, для определения неисправных электронных компонентов требуется диагностическое оборудование.

Мотор не заводится

Причиной отсутствия вспышек в цилиндрах является падение давления в топливной магистрали, поломка компонентов системы зажигания или неисправность контроллера. Проверка выполняется диагностическим сканером, при отсутствии оборудования возможно только проконтролировать подачу бензина насосом и визуально оценить состояние свечей. Следует учитывать, что насос может подавать бензин к рампе, но давление в магистрали недостаточное для распыления горючего через форсунки.

Почему не заводится УАЗ Патриот?

Падение мощности мотора

При внезапном снижении мощности силового агрегата (не связанном с повышенной загрузкой машины) следует проверить:

• состояние воздушного фильтра;
• работоспособность дроссельного узла и сопутствующих датчиков (диагностическим прибором);
• нет ли перебоев в работе системы зажигания и подачи топлива (на панели приборов включится значок Check Engine);
• не прогорают ли прокладки под головкой блока цилиндров;
• не падает ли степень сжатия из-за износа поршневых колец или гильз.

Двигатель внезапно глохнет или работает нестабильно

Внезапные остановки мотора указывают на засорение или поломку форсунок. На машинах сборки до 2008 г. использовался датчик холостого хода. В таких автомобилях при поломке или некорректной работе устройства мотор может самопроизвольно выключаться. УАЗ Патриот 2008 г. и более поздние модели от датчика отказались, холостой ход обеспечивается электронным блоком управления.

Низкое давление в масляной магистрали

Причины падения давления масла в двигателях ЗМЗ 409:

1. Ошибочный выбор смазывающего вещества, залитого в картер двигателя.
2. Попадание в картер бензина из-за повышенной производительности форсунок или поломки свечи зажигания в одном или нескольких цилиндрах. Дефект может возникнуть и при пробое прокладки под головкой, охлаждающая жидкость попадает в картер и снижает эффективность работы системы смазки.
3. Проблемы с масляным насосом или редукционным клапаном.
4. Поломка клапана в масляном фильтре.
5. Появление вмятины на поддоне картера, что приводит к затрудненной подаче масла к приемной трубке помпы.
6. Износ коренных и шатунных шеек.
7. Засорение масляных каналов отложениями, которые приводят к падению пропускной способности системы смазки.

Читайте советы по замене свечей на УАЗ Патриот 409 двигатель Евро 4

Стук коленвальных подшипников

При износе вкладышей опор коленчатого вала появляется звонкий металлический стук, частота увеличивается по мере наращивания оборотов. Одновременно на панели приборов может мигать или гореть лампа аварийно низкого давления масла. Дальнейшая эксплуатация двигателя запрещена, поскольку возможно необратимое разрушение блока цилиндров (например, из-за обрыва шатуна).

Стук из блока поршней

Стук из блока цилиндров, прослушиваемый на холостом ходу или под нагрузкой, указывает на увеличение зазора между поршнем и гильзой из-за износа трущихся поверхностей. Дальнейшая эксплуатация мотора приводит к интенсивному износу и повышенному расходу масла и топлива. Возможно разрушение колец и перемычек между канавками на поршнях, попавшие в картер обломки вызывают повреждение коренных опор и шеек коленчатого вала.

Вибрация мотора

Повышенные вибрации мотора являются следствием разрушения опор. Элементы кривошипно-шатунного механизма проходят балансировку в заводских условиях, самопроизвольного нарушения баланса при эксплуатации невозможно. Подергивания двигателя могут возникнуть из-за перебоев в системах подачи топлива и зажигания (сопровождаются миганием или включением лампы Check Engine).

Перегрев двигателя

Повышение температуры двигателя происходит в результате течи охлаждающей жидкости через поврежденные патрубки или в зазор между головкой блока цилиндров и прокладкой. Дефект возникает при засорении сот радиатора грязью после преодоления глубоких луж в лесу или поле. Возможен рост температуры при некорректной работе вискомуфты вентилятора или длительном движении с малой скоростью на повышенных оборотах.

Перегрев двигателя возникает при засорении сот радиатора грязью после преодоления глубоких луж в лесу.

Что важно учесть при переборке двигателя УАЗ 3303

Перед тем как приступать к разбору своими руками, мотор следует старательно почистить от мазута и шлака. Для демонтажа понадобятся специальные наборы инструментов, такие как 2216-Б и 2216-М.

Все исправные детали нужно чистить и ставить на место либо помечать маркерами или стикерами, чтобы в дальнейшем избежать путаницы. При любой поломке или неисправности шатуны и крышки с них не следует разъединять. Меняя картер, нужно измерить угол соединения оси коленвала с задним торцом картера. Далее следует снять сцепление и определить стойку индикатора на кромке коленчатого вала. Радиус колебания края картера и прорези должен составлять приблизительно 0,1 мм.

После очистки все детали мотора нужно обезжирить. Нагар можно аккуратно счистить ножом или другим твердым предметом. Есть и другой, более легкий и безопасный способ. Для чистки деталей из алюминия требуется приготовить вот такой раствор:

Для чистки деталей из стали подойдет этот раствор:

Когда детали очистятся, их нужно прополоскать в чистой воде и высушить. При сборке двигателя УАЗ 3303 следует выполнять определенные правила:

Двигатели УАЗ Патриот

При сборке на устанавливались следующие двигатели:

• атмосферный бензиновый агрегат ЗМЗ 409 с рабочим объемом цилиндра 2,69 л и мощностью двигателя УАЗ Патриот от 128 лошадиных сил;
• дизельный двигатель ЗМЗ 514 с турбокомпрессором;
• дизель Iveco F1A.

Другие моторы при сборке автомобилей на заводе не применялись. Однако некоторые автовладельцы после покупки пытались самостоятельно поменять установленный изначально двигатель.

Моторы рассчитаны на применение 5-ступенчатой механической коробки оригинальной конструкции или Hyundai Dymos в зависимости от года выпуска автомобиля. В 2021 г. изготовитель сообщал о возможности предприятия начать изготовление автомобилей с автоматической коробкой передач.

Двигатели УАЗ Патриот

При сборке на устанавливались следующие двигатели:

• атмосферный бензиновый агрегат ЗМЗ 409 с рабочим объемом цилиндра 2,69 л и мощностью двигателя УАЗ Патриот от 128 лошадиных сил;
• дизельный двигатель ЗМЗ 514 с турбокомпрессором;
• дизель Iveco F1A.

Другие моторы при сборке автомобилей на заводе не применялись. Однако некоторые автовладельцы после покупки пытались самостоятельно поменять установленный изначально двигатель.

Моторы рассчитаны на применение 5-ступенчатой механической коробки оригинальной конструкции или Hyundai Dymos в зависимости от года выпуска автомобиля. В 2021 г. изготовитель сообщал о возможности предприятия начать изготовление автомобилей с автоматической коробкой передач.

Поколение 1 (1965 — н.в.)

Двигатель УМЗ 417 / 4175 / 4178 2.45 л. 72 и 90 л.с.

• Какое моторное масло заливается с завода (оригинальное): Синтетика 5W30
• Типы масла (по вязкости): 5W-30, 5W-40, 10W-30, 10W-40, 15W-30, 15W-40, 20W-30, 20W-40
• Сколько литров масла в двигателе (общий объем): 5,8 л.
• Расход масла на 1000 км.: до 100 мл.
• Когда менять масло: 10000

Двигатель ЗМЗ 409.10 / 4091.10 / 4092.10 / 4094.10 2.7 л. 112 л.с.

• Какое моторное масло заливается с завода (оригинальное): Синтетика 5W30
• Типы масла (по вязкости): 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40
• Сколько литров масла в двигателе (общий объем): 7,0 л.
• Расход масла на 1000 км.: до 100 мл.
• Когда менять масло: 7000

Двигатель УМЗ 421 / 4213 / 4215 / 4216 / 4218 2.9 л. 99 и 115 л.с.

• Какое моторное масло заливается с завода (оригинальное): Синтетика 5W30
• Типы масла (по вязкости): 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40
• Сколько литров масла в двигателе (общий объем): 5,8 л.
• Расход масла на 1000 км.: до 100 мл.
• Когда менять масло: 10000

Новый мотор УАЗ Патриот, используемый в автомобилях 2021 года выпуска и далее

На машинах, предназначенных для российского рынка, начиная с 2016 года, устанавливается бензиновый двигатель ЗМЗ 40906-10, соответствующий экологическим нормам Евро-5. Дизельные автомобили выпускались только на экспорт, а в 2021 году производство полностью прекратилось.

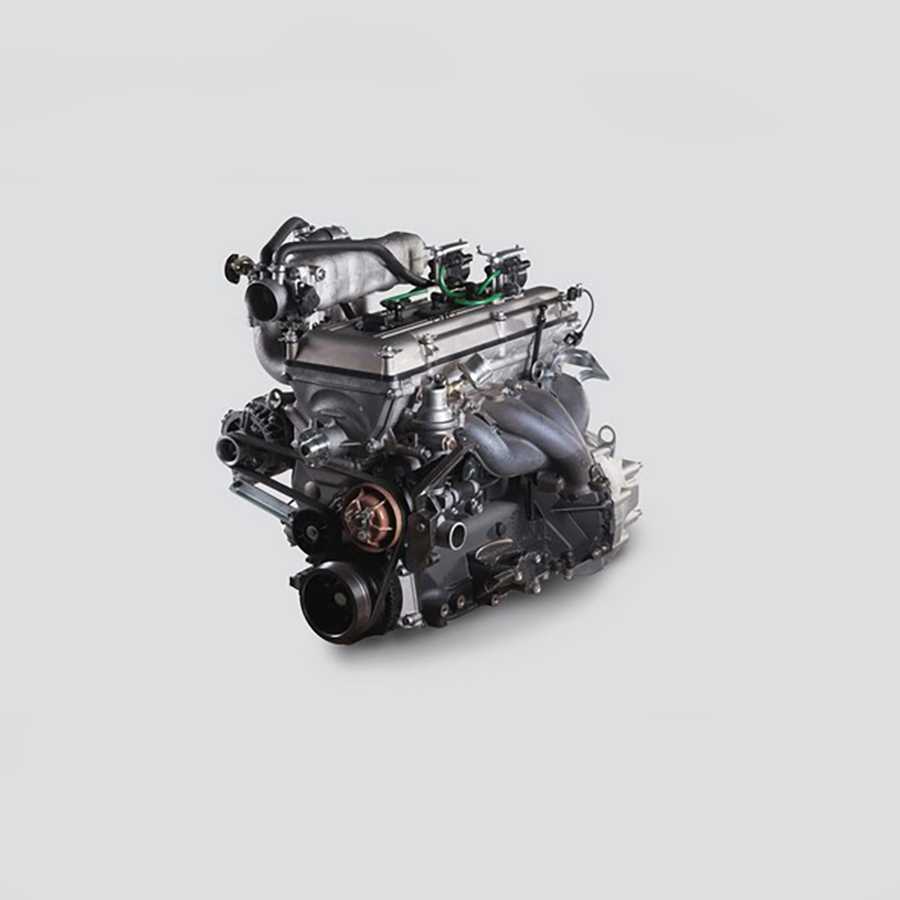

Бензиновый двигатель ЗМЗ 40906-10

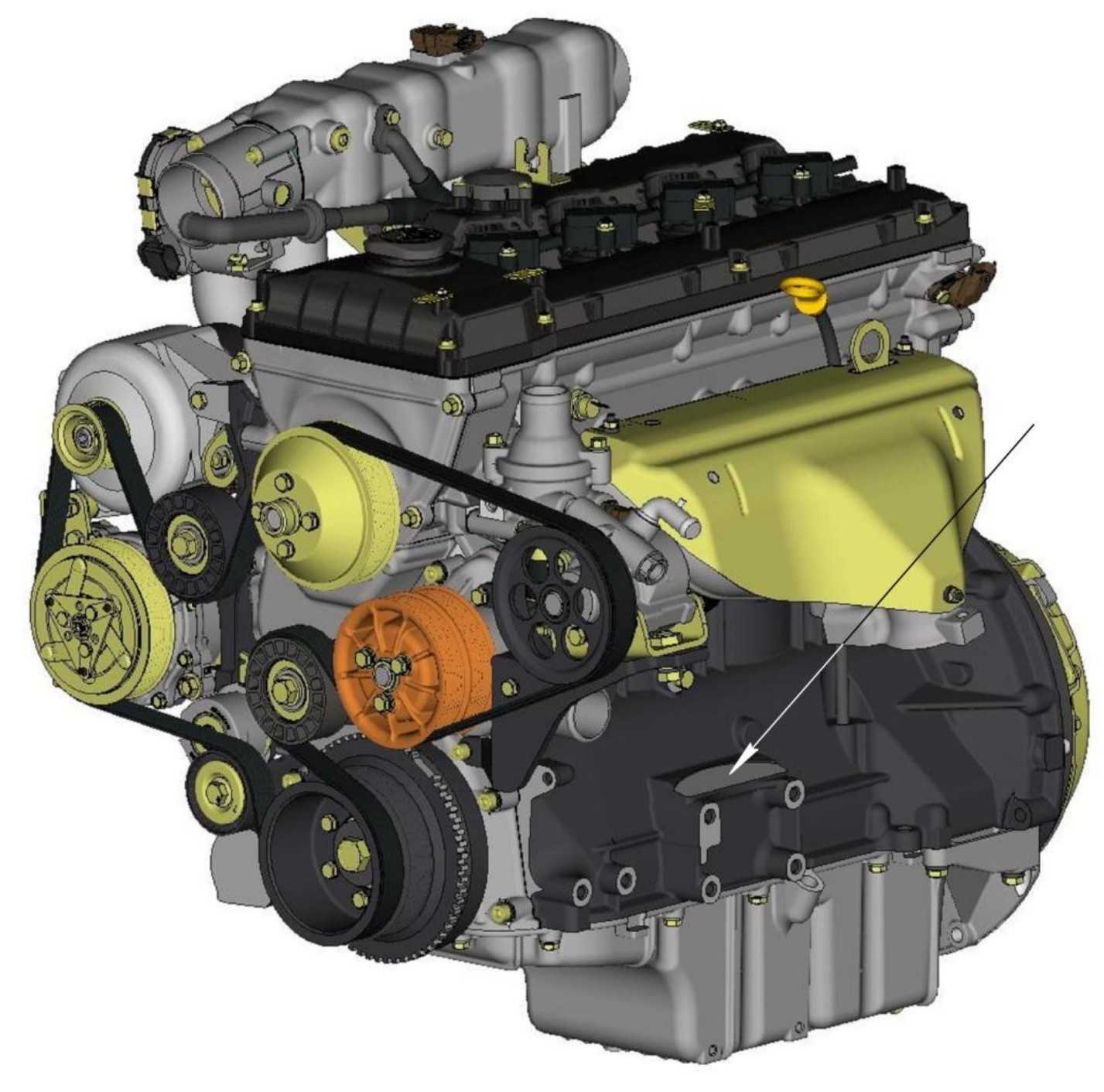

Начиная с 2021 года, УАЗ Патриот комплектуются бензиновым двигателем ЗМЗ 409051 Pro мощностью 150 л. В конструкции двигателя используется двухрядная цепь, вращающая распределительные валы в головке блока цилиндров. С целью регулировки натяжения применяются звездочки. Предыдущие марки двигателей были оснащены башмаками с гидравлическим приводом от системы смазки. Ременной привод навесного оборудования получил ролики импортного производства с более большим сроком эксплуатации.

Описание 417 двигателя

Силовая установка УАЗ 417 выпускается на автомобильном заводе в Ульяновске. Сборка стартовала в 89 году и сегодня не остановлена. Двигатель предназначен машинам, работающим на бездорожье УАЗ: «469», «452».

Конструктивно, силовая установка — четырёх цилиндровый мотор с камерами, помещёнными в ряд и сжатием 7,0. Алюминиевая головка делает изделие лёгким и повышает топливную экономичность. Образование рабочей смеси 417 мотор УАЗ совершает в карбюраторе. Устройство, распределяющее газы, размещает клапана в верхней части, вал распределения расположен внизу, зажигание с контактным распределителем, эти параметры упрощают конструкцию.

Недостаток мотора, это чугунные капсулы, посаженые в остов посредством резиновых колец, снижающие устойчивость. Кроме того, хромает сбор и качество изготовления некоторых элементов. Агрегат подвержен перегреву из-за проблемного охлаждения. Страдает качество подгонки и уплотнения, как результат, образование течей масла и антифриза.

Тем не менее мотор получился простым и выносливым, что повлияло на долговечность и ресурс, составляющий 150000км. Популярность заставила конструкторов пойти по пути модернизации, что повлекло возникновение модификаций модели.

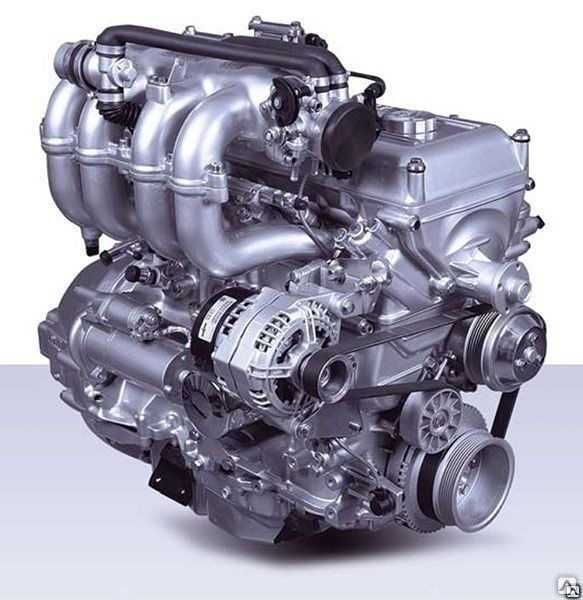

Мотор УАЗ-417:

Описание конструкции ГБЦ

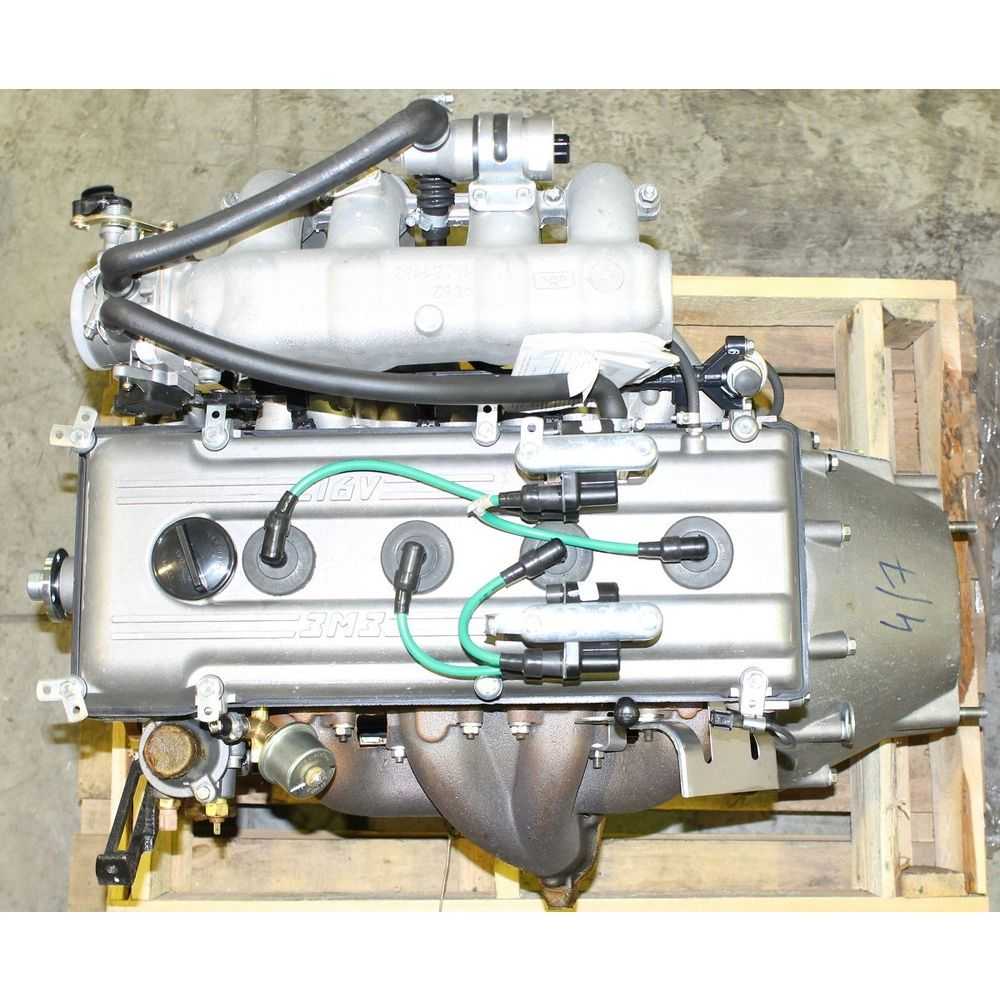

ГБЦ ЗМЗ 409 выполнена из сплава прочного алюминия. В головке устанавливаются клапаны для впуска и выпуска горючих газов. Каждый цилиндр обустроен четырьмя клапанами, по два для впуска топливной смеси и по два для выпуска отработанных газов. Для впускных клапанов, расположенных на правой стороне ГБЦ, предусмотрен общий распределительный вал.

Другой распределительный вал предназначен для выпускных клапанов, расположенных на левой стороне головки. Клапаны в работу приводятся гидротолкателями, исключающими проблему регулировки тепловых зазоров клапанов. Они автоматически регулируют зазор между стержнями клапанов и кулаками распредвалов. В рабочие отверстия клапанов, заранее устанавливаются втулки и сёдла клапанов.

В верхней части ГБЦ расположены опоры для установки распределительных валов. К опорам крепятся крышки, они не подлежат взаимной замене. Каждую из них нужно устанавливать только на своё место. Все крышки пронумерованы, за исключением первой, она общая для двух распределительных валов. Первая крышка обустроена упорными фланцами, предотвращающими осевое смещение распределительных валов.
