Различия между климат контролем от кондиционером
Начинающие автомобилисты иногда путают кондиционер с климат контролем. По своей структуре и принципу действия эти две систему имеют большие различия. Так кондиционер используется для охлаждения, попадающего в салон воздуха и проведения его рецеркуляции. Климат контроль может держать постоянно температуру воздуха на необходимом уровне.
Основные преимущества:
- возможность поддержания основных климатических показателей;
- автоматическое управление скоростью и температурой воздуха;
- для автомобилиста создается оптимальные условия для управления автомобилем.
При выборе дешевой модели можно столкнуться со следующими проблемами:
- относительная ненадежность в процессе эксплуатации;
- значительная стоимость технического обслуживания и ремонта;
- сложность в настройке основных параметров;
- установленные датчики располагаются в достаточно скрытых местах, и наличие посторонних предметов затрудняют считывание основной информации.
Полезно знать: Какое масло заливать в гидроусилитель руля?
Салонный блок предохранителей
Расположенная в панели приборов распределительная коробка содержит предохранители, рассчитанные на пониженную силу тока. Для доступа к элементам следует снять крышку, закрепленную пружинным фиксатором. Пинцет потребуется вынуть из блока, расположенного под капотом автомобиля.

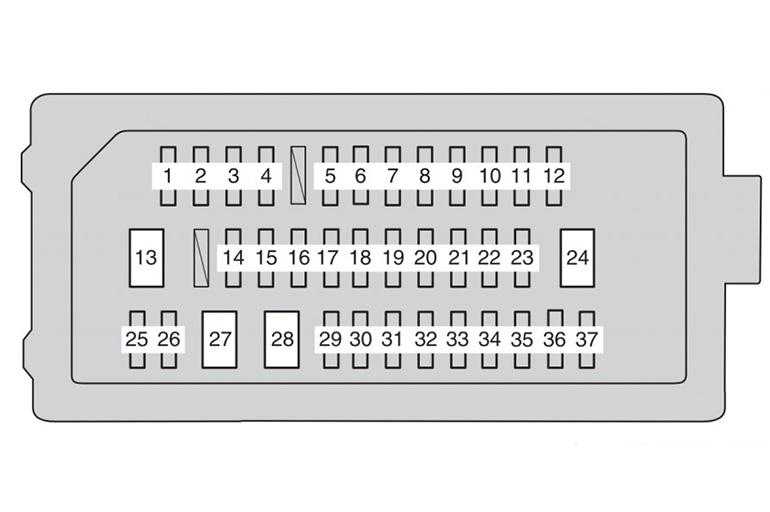

Схема предохранителей в Camry 50-55
Элементы расположены в блоке в 3 ряда, предохранители перечислены начиная с верхней полосы слева направо. В коробке имеются пустые позиции, которые можно использовать для хранения запасных вставок. На крышке коробки нанесена схема с указанием номинала деталей и английской аббревиатуры (информация с расшифровкой приведена в заводской инструкции по эксплуатации).
Подробная расшифровка
Расшифровка назначений предохранителей в салонной коробке автомобилей Camry XV50 и 55:
-
Блоки управления очисткой фар головного освещения, ассистентом парковки, блокиратором селектора АКПП, обогревом передних и задних сидений (номинал 10 А). На дорогих версиях вставка защищает контроллеры регуляторов громкости звука и температуры воздуха для заднего ряда сидений и предотвращает повреждение блока управления электрическим приводом регулировки заднего дивана. При поломке вставки не работает привод шторки, электрическая регулировка колонки и отключается магнитола.
- Контроллеры блоков курсовой устойчивости, вентиляторов охлаждения, фар головного освещения и генератора (10 А).
- Светодиоды подсветки приборов и кнопок, контроллеры прикуривателя, индикация выбранной передачи и плафоны освещения багажного отсека и салона (10 А).
- Габаритное освещение по периметру кузова, освещение государственного регистрационного знака и противотуманные сигналы спереди и сзади (15 А).
- Электрический привод стекла в правой передней двери (20 А).
- Аналогично позиции 5, но для правой задней двери (20 А).
- Аналогично позиции 5, но для левой передней двери (20 А).
- Аналогично позиции 5, но для задней левой двери (20 А).
- Лампы ближнего света (7,5 А).
- Контроллер насоса омывателя стекла и электрического привода щеток (10 А).
- Блок управления кондиционером (7,5 А).
- Моторы насоса и привода щеток (25 А).
- Индикация заднего хода, контроллеры АКПП и впрыска топлива, акустические элементы и магнитола (7,5 А).
- Электроника кузова (7,5 А).
- Контроллер усилителя руля (7,5 А).
- Розетка для задних пассажиров (20 А).
- Блокиратор селектора АКПП (5 А).
- Обогрев кресла спереди справа (10 А).
- Аналогично позиции 18 для левого сиденья (10 А).
- Штекер диагностики OBD-II (10 А)
- Блок управления для пассажиров заднего ряда сидений, обогрев и электрическая регулировка заднего дивана, привод шторки (10 А).
- Реле стартера и цепи блока управления подачей топлива (7,5 А).
- Габаритные сигналы и лампы торможения, блоки ABS и бесключевого доступа в салон (7,5 А).
- Мотор заднего дивана (30 А).
- Кондиционер (7,5 А).
- Панорамная крыша (10 А).
- Приводы передних сидений (30 А).
- Резерв (30 А).
- Блокировка замков и блок связи (20 А).
- Электрический привод рулевой колонки (20 А).
- Контроллер SRS, подушки безопасности (10 А).
- Впрыск бензина (7,5 А).
- Контроллер бесключевого доступа (7,5 А).
- Прикуриватель (15 А).
- Отдельный пульт управления магнитолой и кондиционером для задних пассажиров, блоки управления подогревом и электрическими регулировками заднего дивана, настройка и обогрев зеркал заднего вида, магнитола и блок беспроводной связи (7,5 А).
- Обогрев подушек сидений в задней части салона (20 А).
Нюансы использования прикуривателя и розеток
В зависимости от модификации кузова, количество прикуривателей в авто может отличаться. Но принцип их работы, основные проблемы и место, где находится предохранитель прикуривателя на Тойота Камри v40, 30 и 50, аналогичны для всех моделей авто. Нередко за неимением запасных плавких вставок автовладельцы используют проволочки, монетки и пр. Делать это категорически запрещается.
Дело в том, что причиной выхода предохранителя из строя может являться не только подключение мощного потребителя, но и короткое замыкание. В этом случае из-за установленной проволоки может не только сгореть часть электропроводки, но и весь автомобиль полностью. Также не следует устанавливать предохранитель прикуривателя на Тойота Камри v30 и в других кузовах большего номинала — это также может привести к выходу электропроводки из строя. Стоит учитывать, что установка перемычек и предохранителей может привести к выходу из строя основной плавкой вставки, расположенной под капотом. К ней также подключена вся приборная панель, освещение салона, блок управления двигателем и пр. При её перегорании управление автомобилем невозможно.
Нюансы использования прикуривателя и розеток
Чтобы впоследствии не пришлось искать, где находятся предохранители на Тойота Камри в прикуриватель, необходимо соблюдать ряд условий:
- не подключать к нему слишком мощные потребители тока (мощность которых более 10–15 А);
- в качестве нагревательного элемента использовать только оригинальную спираль;
- исключить попадание в гнездо прикуривателя посторонних предметов;
- не устанавливать чрезмерно мощные предохранители или перемычки.
Часто перегорание плавких ставок происходит в результате подключения к гнезду прикуривателя автомобильного компрессора. Рекомендуется для его подключения использовать «крокодилы», цепляя их непосредственно к клеммам аккумулятора. Как показывает практика, компрессор в результате прямого подключения к АКБ работает гораздо эффективнее.Если на Тойота Камри не работает прикуриватель, то первым делом необходимо проверять предохранитель — его расположение зависит от кузова авто. Соблюдение этих несложных правил позволяет существенно продлить жизнь автомобильному прикуривателю, а также обезопасит машину от пожара.
Причины низкого давления + видео по ремонту поврежденных патрубков системы
Одна из распространенных проблем, с которой сталкиваются владельцы авто с кондиционером – снижение давления в системе. Причины, повлекшие за собой подобного рода ситуацию, могут быть самые разные.
Рассмотрим основные из них:
- неисправность электромагнитной муфты компрессора;
- перегорание предохранителя муфты привода или вентилятора кондиционера;
- неисправность датчика давления рабочей жидкости;
- неполадки в работе ТРВ;
- снижение производительности компрессора;
- недостаточное кол-во хладагента в системе;
- разгерметизация системы.
Последний пункт указывает на то, что в каком-то из соединений имеется утечка фреона. Зачастую подобного рода причины связаны с износом патрубков системы кондиционирования. Учитывая тот факт, что новые оригинальные комплектующие обойдутся владельцу в достаточно круглую сумму, можно воспользоваться одним из способов по восстановлению шлангов и патрубков кондиционера в гаражных условиях.
Более подробную информацию по ремонту шлангов сплит-системы автомобиля можно получить, просмотреть видео ниже.
Представленный ролик размещен известным московским сервисным центром, специализирующимся на ремонте холодильных установок и климатических систем.
6.16 Система кондиционирования воздуха / Toyota Camry
Расположение основных узлов системы кондиционирования воздуха
 |
| 1 – конденсатор;2 – компрессор;3 – ресивер;4 – испаритель;5 – клапан |
Расположение смотрового окна для определения уровня хладагента в системе кондиционирования воздуха
 |
Система кондиционирования воздуха состоит из конденсатора, установленного перед радиатором, испарителя, расположенного около отопителя, компрессора, установленного на двигателе, и дегидратора. Вентилятор отопителя прогоняет теплый воздух в салон автомобиля через испаритель, охлаждает его до требуемой температуры.Предупреждения
Система кондиционирования воздуха находится под давлением, поэтому нельзя ослаблять никакие соединения в системе кондиционирования, пока не снято давление. Источником повышенной опасности при неправильном обслуживании системы неподготовленным техническим персоналом и при использовании ненадлежащего оборудования является высокое давление и химическое воздействие хладагента.
Система кондиционирования должна обслуживаться исключительно подготовленным техническим персоналом, обученным безопасным приемам работы с применением надлежащего оборудования, с соблюдением правил разгерметизации, ознакомленному с приемами сбора и порядком хранения автомобильного хладагента.
Не допускайте контакта хладагента с кожей.
При работе рядом с системой кондиционирования надевайте защитные очки.
При попадании хладагента на кожу или глаза не растирайте пораженное место. Немедленно промойте холодной водой в течение не менее 15 минут. Немедленно обратитесь к врачу или лечебное учреждение. Самолечение не допускается.
В новом баллоне хладагент находится под давлением. Хранить при температуре не выше 50° С. Принимайте меры, исключающие падение баллона с высоты или иные ситуации, которые могут привести к его повреждению.
Работы следует проводить в хорошо вентилируемом помещении. Хладагент быстро испаряется, приводит к уменьшению доступа кислорода и к затрудненному дыханию.
Газообразный хладагент тяжелее воздуха и сравнительно быстро должен собираться внизу, например, под автомобилем.
При сгорании хладагента образуется ядовитый газ. Храните хладагент вдали от открытых источников огня. Не курите. При использовании пламенных течеискателей избегайте вдыхания дыма.
При проведении сварочных работ вблизи системы кондицио нирования всегда удаляйте из нее хладагент. Электросварка вблизи трубопроводов с хладагентом может вызвать разложение хладагента под действием ультрафиолетового излучения.
Не подвергайте детали системы кондиционирования воздействию высокой температуры или открытого пламени. Перегрев может привести к повышению давления в системе и воспламенению.
Очистка конденсатора или испарителя с помощью водяного пара не допускается. Следует использовать только холодную воду или сжатый воздух.
В системе кондиционирования предусмотрено смотровое окно, предназначенное для грубой оценки уровня заправленного хладагента (см. рис. Расположение смотрового окна для определения уровня хладагента в системе кондиционирования воздуха).
Для проверки уровня хладагента запустите двигатель и включите кондиционер. При работающем компрессоре в смотровом окне не должно наблюдаться пузырьков. Присутствие пузырьков хотя бы и на короткий промежуток времени свидетельству ет о недостаточной заправке хладагента. Появление признаков вспенивания на внутренней стороне смотрового стекла может указывать почти полное отсутствие хладагента. Для полного восстановления работоспособности системы кондиционирова ния магистраль системы должна откачиваться, проверяться на герметичность и заправляться подготовленным персоналом с использованием надлежащего оборудования.
Отклонения от режима AUTO
В большинстве случаев параметры, установленные в автоматическом режиме по умолчанию, являются оптимальными для водителя и всех находящихся в транспортном средстве пассажиров, независимо от времени года. Но в некоторых случаях может потребоваться корректировка стандартных значений режимов работы климатической системы, для чего и предназначены клавиши управления устройством. Внося подобные изменения, следует помнить, что они будут действовать и далее, то есть при каждом включении Климатроника он начинает работать в режиме AUTO с новыми пользовательскими установками.
Нажатие кнопок 11/12 позволяет регулировать скорость вращения вентилятора, то есть мощность потока воздуха, проникающего в салон. Визуально отследить текущую скорость работы вентилятора можно на дисплее с помощью пиктограммы 2.
Нажатие клавиши 1 позволяет добиться следующих результатов:
- отключить режимы рециркуляции и ECON;
- поддерживать в сухом состоянии лобовое и все четыре боковых стекла, препятствуя их запотеванию;
- увеличить эффективность избавления переднего стекла от наледи и запотевания (если, к примеру, в автомобиль сели новые пассажиры с мокрой или влажной одеждой).
Кнопка 10 отвечает за включение режима рециркуляции, который будет отображаться на дисплее загоранием пиктограммы 5. Для отключения режима рециркуляции достаточно нажать кнопку 1. Данный режим будет полезным, если движение автомобиля происходит по пыльной грунтовой дороге, или если на определённом участке движения снаружи имеются неприятные запахи (задымлённость, запах гари). Кроме того, использование режима рециркуляции поможет быстрее и эффективнее остудить (нагреть) воздух, поскольку в данном режиме он циркулирует по замкнутому контуру, быстрее нагреваясь или остужаясь.
Применение режима рециркуляции накладывает определённые ограничения на водителя и пассажиров – в частности, курить в этом случае крайне не рекомендуется, поскольку табачный запах осядет в испарителе Климатроника, и на протяжении достаточно длительного времени будет проникать в салон. Избавиться от него будет крайне сложно – во многих случаях бывает проще установить новый испаритель. Кнопки 13/14 позволяют изменять направление обдува. Допускается использование кнопок 1/13/14 одновременно и в разных комбинациях.
Кнопка 17 ответственна за отключение кондиционера. При работе в данном режиме климат–контроль осуществляет только подогрев воздуха, без его охлаждения. Это позволяет быстрее достигнуть заданного температурного показателя и по возможности поддерживать его без задействования кондиционера, то есть, экономя топливо. Кнопка 1 отключает режим ECON. Отметим, что при работе в экономном режиме температура внутри транспортного средства будет равной или выше забортной температуры.
Изменять температуру внутри салона можно с помощью кнопок 15/16. Имеется возможность включения одновременно режимов рециркуляции и экономного – для этого сначала нужно нажать кнопку 10, а затем нажатием клавиши 17 включить режим ECON. Принудительно выключить климат-контроль можно клавишей 11, которую нужно нажать и удерживать до тех пор, пока на дисплее в правом углу (там, где горит FUTO), не появится слово OFF. Производитель рекомендует выключать Климатроник в исключительных случаях (если, к примеру, обнаружены сбои в работе системы).
Отметим, что управление климат-контролем автомобиля Фольксваген Поло (как и других моделей с Климатроником) имеет следующую особенность: любые изменения режима работы климатической системы можно отменить, нажав кнопку 9. Но если вы что-либо поменяли, а затем выключили зажигание, вернуться к прежним параметрам уже не удастся – их придётся устанавливать вручную, а чтобы они запомнились – не менять их до остановки автомобиля и выключения зажигания. Многие автовладельцы на первых порах забывают об этой особенности.
Температурные границы и функции внутри режима
У «полностью автоматических» кондиционеров уровень «комфорта» может различаться в зависимости от производителя оборудования (у разных моделей заводом может быть запрограммирована разная температура). Среди присутствующих на российском рынке торговых марок чаще всего устанавливаются границы:
- Минимальная — 21°по Цельсию;
- Максимальная — 27°по Цельсию.
При включении режима «AUTO», оборудование самостоятельно определяет нужную температуру в комнате, регулируя её в соответствии с заданными системой настройками (часто кондиционеры поддерживают 23-25 градусов). Точность температурных границ в автоматическом режиме обычно колеблется не более 2 градусов. Большинству современных моделей доступна корректировка климата с помощью функций, которые прибор может включать попеременно:
- Обогрев;
- Охлаждение;
- Вентилирование;
- Осушение.
Какой из них будет применен системой, зависит от температуры в комнате на момент включения режима «Авто».
Таким образом, при включении автоматического режима в помещении, температура которого ниже заданного на пульте, будет произведен нагрев воздуха. После чего прибор перейдет в режим ожидания. Когда сплит-система будет активирована при высоких температурах, произойдет охлаждение воздуха до заданных критериев, затем оборудование самостоятельно переключится на режим ожидания. При колебаниях температуры за пределы «заводских» установок, произойдет автоматическое включение процесса охлаждения либо подогрева.
Повышенная влажность и застоявшийся воздух
После включения сплит-системы, в некоторых моделях при помощи датчиков оценивается не только температура, но также степень влажности. Кондиционер в режиме «Авто» активизирует функцию «Осушения» при высоких показателях влажности, и «Вентилирования» – для циркуляции воздушных потоков.
Виды
Полуавтоматическая – способна выполнять сразу нескольких операций. Нужные объёмы устанавливаются оператором, а контролируются системой.
Автоматическая – задаёт программы – как установить извлечение вещества, вакуумирование контура, заправку газа и заливку масла. Отработанный газ не стравливается в воздух, а сливается в резервуар для повторного использования. Процесс выполняется автоматически после установки оператором марки и типа холодильного оборудования. В некоторых случаях программа содержит базу данных автомобилей, где для каждой модели указаны объёмы масла и фреона. При этом обеспечивается надёжная защита от высокого и низкого давления.
Преимущества и недостатки
Достоинства автомобиля:
- Надежность. При правильной эксплуатации и обслуживании КПП и двигатели выдерживают пробег 200 тыс. км и больше без износов и поломок.
- Качество ходовой части — основные узлы служат больше 100 км и не требуют частого ремонта.
- Мягкость подвески, хорошо скрадывающая неровности дорог.
- Популярность модели на вторичном автомобильном рынке и устойчивая цена.
Среди недостатков пользователи и эксперты отмечают:
- Слабое лакокрасочное покрытие — быстро появляются сколы и царапины.
- Частое возникновение коррозии в области сварных швов багажника.
- Недостаточную шумоизоляцию.
- Низкое качество отделки сидений. Водительское кресло быстро продавливается. Кожаная и текстильная обивки рвутся и протираются. В некоторых случаях эти дефекты возникали во время действия гарантии и устранялись автосалоном.
- Частые скрипы подлокотников и передней панели.
Во всех ли моделях авто есть функция
Функция Nanoe используется в следующих модификациях Camry:
- В машинах серии XV40 ионизатор устанавливался как опция, система называлась Ion (включалась и выключалась кнопкой, расположенной между клавишами управления подогревом передних сидений).
- В поколении XV50 использовалась только в части модификаций (наличие ионизатора определяется по дополнительной кнопке, расположенной рядом с клавишей управления аварийной сигнализацией). Ионизированный поток подается в салон через вентиляционный канал, расположенный слева от рулевого колеса. Для повышения эффективности работы необходимо полностью открыть заслонку воздуховода и выбрать подачу воздуха в лицо или в ноги.
- В машинах серий XV55 и XV60 (рестайлинг 2017 г.) ионизатор устанавливается в дорогих модификациях, частицы подаются в салон через центральные дефлекторы и водительский воздуховод. Кнопка находится в блоке управления климатической установкой.
- В автомобилях поколения XV70 система Nanoe доступна для версий Prestige Safety, Luxe Safety и Executive Safety как стандартное оснащение. Заказать ионизатор как опцию в других модификациях невозможно.
Описание и основные характеристики
Несомненно, гораздо приятней и полезней дышать чистым воздухом, а, находясь в дороге или в пробке, мы вынуждены вдыхать небезопасные и вредные выхлопы из автомобилей. Для того чтобы обезопасить людей от таких эффектов, в автомобилях предусмотрены фильтрующие элементы. Есть два типа таких элементов: фильтр воздушный и фильтр салонный. Главная функция этих устройств – фильтрация входящих потоков воздуха в салон от пыли, бактерий и вредоносных микробов.
Далее давайте разберёмся, что же собой представляет новая разработка японских инженеров – система очистки воздуха Nanoe.
Для начала узнаем, что такое Nanoe. Это микрочастицы, созданные из молекул воды с большим сроком эксплуатации, предназначенные для очистки воздуха от вредных бактерий и аллергенов. Принцип работы – ионный генератор испускает заряженные ионы, окружённые частицами воды, в салон машины через вентиляционные каналы подачи воздуха.
Предостережение:
- Так как в ионном генераторе присутствует высокое напряжение, недопустимы любые вмешательства в процесс его работы.
- Запрещается вставлять какие-либо предметы в вентиляционные каналы.
- Запрещается распылять любые вещества вблизи вентиляционного канала.
Следуя перечисленным предостережениям, вы обезопасите свою жизнь, а также сохраните работоспособность механизма.
Предъявляя немалые требования к фильтрации воздуха, автоконцерн Тойота из всех предложенных вариантов избрал технологию Nanoe, считая её лучшей и максимально отвечающей жёстким требованиям качества. Владельцы новеньких автомобилей Камри премиум-класса смогут по достоинству оценить преимущества этой технологии. Такое новшество обеспечивает глубокое устранение неприятных запахов, а также способствует подачи чистого воздуха.
Основными способностями такой технологии являются:
- увлажнение воздуха;
- удаление вредоносных бактерий;
- удаление неприятных запахов.
Порядок проведения самодиагностики
Это функция доступна, если климат контроль на Камри 40 оснащён блоком с ЖК дисплеем. На более старых версиях блоков диагностику можно провести только с помощью автомобильного сканера, подключившись к штатному разъёму, расположенному неподалёку от рулевой колонки.
Порядок проведения самодиагностики
Пробуем провести самодиагностику систем климата в авто, необходимо выполнить следующие действия:
- Заглушить двигатель, выключить зажигание.
- Одновременно нажать на панели управления климатом клавишу Auto и кнопку, активирующую внутреннюю циркуляцию воздуха.
- Удерживая кнопки, включить зажигание. При этом начнут моргать все индикаторы, расположенные на дисплее пульта, что указывает на запуск процесса самодиагностики.
- После проверки индикации и диагностики датчиков, на дисплее, в месте, где в штатном режиме отображается температура, отобразится код ошибки.
- При возникновении 2 и более ошибок они отображаются попеременно, начиная с наименьшего кода.
Климат контроль на Тойота Камри оснащён немалым количеством электроприводов, проверить работоспособность которых можно при переходе в режим самодиагностики. Для этого нужно:
Запустить процесс самодиагностики системы как указано выше, затем нажать на клавишу, активирующую циркуляцию воздуха внутри салона
Важно: диагностика должна выполняться на полностью прогретом ДВС.
При проверке будет попеременно, с задержкой в 1 секунду, включаться различные режимы работы вентилятора и открываться/закрываться заслонки.
Увеличить интервал изменения режимов можно с помощью нажатия кнопки обдува лобового стекла.
Для выхода из режима проверки приводов, реле и вентилятора нужно нажать на кнопку AUTO — при этом блок управления перейдёт в режим проверки датчиков.. Завершается диагностика нажатием кнопки Off
Завершается диагностика нажатием кнопки Off.
Климат контроль на Тойота Камри
Блок управления климат контролем на Тойота Камри поддерживает функцию очистки памяти. Она должна проводиться после устранения ошибок, возникших в процессе самодиагностики. Выполняется она следующим образом:
- Блок управления переводится в режим диагностики.
- Одновременно нажимаются кнопки обогрева обдува переднего и обогрева заднего стекла.
- Память ошибок очищена.
Существует немало причин, по которым климат контроль на Камри 50 или 40 показывает ошибки во время самодиагностики: начиная от отсутствующего контакта и заканчивая выходом из строя датчика.
Возможные неисправности, возникающие во время работы климата, следующие:
- неисправность датчика. Исправляется путём его замены;
- неисправность блока управления. Нередко для исправления проблемы достаточно просто разобрать его и пропаять все контакты;
- повреждена электропроводка либо разъёмы датчиков. Это часто возникает в результате неквалифицированного вмешательства в электрооборудование авто;
- слабая натяжка ремня привода компрессора или его повреждение. В этом случае нужно проверить целостность ремня;
- выход из строя датчика электромагнитной муфты, установленной в компрессоре;
- выход из строя компрессора или его блокировка;
- утечка либо отсутствие хладагента, или несоответствие его уровня установленному автопроизводителем;
- отсутствие контакта с панелью приборов либо ЭБУ двигателем.
Также стоит отметить, что климат контроль на Камри 40 или 50 нужно диагностировать в хорошо освещённом помещении или на улице — в противном случае возможно появление ошибки датчика света.
5.16. Система кондиционирования воздуха
| ОБЩИЕ СВЕДЕНИЯ |
Расположение основных узлов системы кондиционирования воздуха
| 1 – конденсатор; 2 – компрессор; 3 – ресивер; 4 – испаритель; 5 – клапан |
Расположение смотрового окна для определения уровня хладагента
в системе кондиционирования воздуха
Предупреждения
Система кондиционирования
воздуха находится под давлением, поэтому нельзя ослаблять никакие соединения
в системе кондиционирования, пока не снято давление. Источником повышенной опасности
при неправильном обслуживании системы неподготовленным техническим персоналом
и при использовании ненадлежащего оборудования является высокое давление и химическое
воздействие хладагента.
Система кондиционирования
должна обслуживаться исключительно подготовленным техническим персоналом, обученным
безопасным приемам работы с применением надлежащего оборудования, с соблюдением
правил разгерметизации, ознакомленному с приемами сбора и порядком хранения
автомобильного хладагента.
Не допускайте
контакта хладагента с кожей.
При
работе рядом с системой кондиционирования надевайте защитные очки.
При
попадании хладагента на кожу или глаза не растирайте пораженное место. Немедленно
промойте холодной водой в течение не менее 15 минут. Немедленно обратитесь к
врачу или лечебное учреждение. Самолечение не допускается.
В новом баллоне хладагент
находится под давлением. Хранить при температуре не выше 50° С. Принимайте меры,
исключающие падение баллона с высоты или иные ситуации, которые могут привести
к его повреждению.
Работы
следует проводить в хорошо вентилируемом помещении. Хладагент быстро испаряется,
приводит к уменьшению доступа кислорода и к затрудненному дыханию.
Газообразный
хладагент тяжелее воздуха и сравнительно быстро должен собираться внизу, например,
под автомобилем.
При
сгорании хладагента образуется ядовитый газ. Храните хладагент вдали от открытых
источников огня. Не курите. При использовании пламенных течеискателей избегайте
вдыхания дыма.
Не подвергайте
детали системы кондиционирования воздействию высокой температуры или открытого
пламени. Перегрев может привести к повышению давления в системе и воспламенению.
Очистка
конденсатора или испарителя с помощью водяного пара не допускается. Следует
использовать только холодную воду или сжатый воздух.
В системе кондиционирования
предусмотрено смотровое окно, предназначенное для грубой оценки уровня заправленного
хладагента (см. рис. Расположение
смотрового окна для определения уровня хладагента в системе кондиционирования
воздуха).
Для
проверки уровня хладагента запустите двигатель и включите кондиционер. При работающем
компрессоре в смотровом окне не должно наблюдаться пузырьков. Присутствие пузырьков
хотя бы и на короткий промежуток времени свидетельству ет о недостаточной заправке
хладагента. Появление признаков вспенивания на внутренней стороне смотрового
стекла может указывать почти полное отсутствие хладагента. Для полного восстановления
работоспособности системы кондиционирова ния магистраль системы должна откачиваться,
проверяться на герметичность и заправляться подготовленным персоналом с использованием
надлежащего оборудования.
Как работает ионизация
Ионизатор воздуха на Toyota Camry расположен внутри климатической установки, после включения блока в воздух подаются отрицательно заряженные частицы размером от 20 до 50 нм. На внешней поверхности частиц находятся молекулы воды, которые позволяют улавливать посторонние примеси.
За счет присутствия молекул воды увеличен срок жизни иона, который способен перемещаться на большое расстояние от генератора.
Поток отрицательно заряженных частиц возникает под воздействием повышенного напряжения (до 6 кВ), в ионизаторе предусмотрен преобразователь напряжения.
За счет использования молекул воды удается фильтровать из воздуха соединения, содержащие азот. При эксплуатации блока Nanoe следует учитывать, что ионы образуются при температуре в салоне машины от 5⁰С.
Для работы ионизатора используются атмосферный кислород и присутствующие в воздухе пары воды. Заправлять и обслуживать блок в процессе эксплуатации не требуется. При поломке электронной части системы в комбинации приборов включается предупреждение об ошибке, ремонт осуществляется в сервисном центре компании Toyota.
При работе оборудования возникает посторонний шум, который не слышен в процессе движения (прослушивается на стоянке при холостых оборотах двигателя). Повышенное напряжение приводит к формированию озона, который подается в салон машины.
Производитель указывает, что процентное соотношение озона соответствует составу атмосферы в природных условиях (например, в лесу или во время грозы). Вдыхание озона не оказывает негативного воздействия на организм человека.
Ионизатор осуществляет очистку воздуха совместно с фильтром, установленным во входном воздушном тракте климатической установки. Картридж, изготовленный из синтетического волокна, отделяет крупнодисперсные частицы грязи, а активированный уголь абсорбирует часть неприятных запахов. Ионизатор позволяет удалить остатки запахов и устраняет бактерии, аллергены и споры грибков.
Как пользоваться климат контролем в автомобиле зимой
- Не следует изменять подачу воздуха до завершения прогрева салона, так как это может вызвать концентрацию конденсата или льда на поверхности заслонок.
- Следует регулярно запускать компрессор кондиционера для проведения профилактических работ резиновых уплотнений.
- Запрещается включать климат контроль с не корректными настройками по отношению к влажности воздуха. Ведь в воздухе присутствует влага, которая при неправильной работе системы будет накапливаться на испарителе и может вызвать появление неприятного запаха в салоне.
- Раз в неделю рекомендуется использовать только кондиционер, чтобы вывести влагу из корпуса испарителя.
Механические поломки системы кондиционирования могут обездвижить автомобиль
Мы никого не хотим запугать, но в современном авто многое взаимосвязано, так что некоторые отказы системы кондиционирования действительно могут привести к нештатной работе двигателя.
Если говорить о Тойота Камри, то причиной отказа может стать подшипник, стоимость которого составляет от 8 до 10 евро. Учитывая конструкцию вала, он никогда не отказывает сразу, начиная при повышенном износе издавать звуки. Запас прочности узла велик, поэтому даже после полного износа какое-то время вал будет вращаться. Но доводить до этого не стоит.
Официально, Toyota утверждает, что компрессор неразборный, и в случае проблем требуется замена агрегата целиком. На самом деле это не так, и если точно знать какой именно агрегат стоит на машине, можно недорого заменить подшипник, после чего система заработает как новая.
В принципе, это можно сделать и своими руками, но в этом случае стоит разобрать узел, и найти в магазине именно такой подшипник, который вы вынули. Работать придётся аккуратно, ведь в сложной конфигурации моторного отсека придётся не потерять все шайбы и сальники. И запомнить в каком порядке их надо будет вернуть на место при сборке, чтобы муфта заработала в штатном режиме.
Но работу такого уровня всё-таки лучше доверить профессионалам, и чтобы кондиционер работал исправно, чаще уделять внимание тем частям системы, о которых мы сказали выше
