Самостоятельная замена масляного насоса ваз 2110

Инструкция по снятию, очистке и замене поддона картера двигателя на Ланосе и Шансе 1.5

Перед началом проведения работ по снятию поддона картера на Ланосе, понадобится предварительно приобрести уплотнительную прокладку, масло, фильтр и герметик. Какое выбрать масло, и как заменить его на Ланосе, подробно описано в этом материале. Артикул уплотнительной прокладки для автомобилей Ланос и Шанс 1.5 — 90409693. Однако не торопитесь ее покупать, так как вероятность того, что с ней вы сможете установить поддон на место очень низкая. В качестве прокладки используем герметик.

Приступаем к непосредственному снятию крышки картера Ланос и Шанс 1.5:

Сначала автомобиль необходимо установить на смотровой яме или эстакаде, что значительно упрощает проведение дальнейших действий.
Снять защиту двигателя при ее наличии.
Слить масло, и дождаться остывания двигателя. Это нужно для того, чтобы не получить ожог при откручивании приемной трубы.
Приступаем к работе, и выкручиваем гайку хомута крепления приемной трубы ключом на «17» (при наличии такого крепления).
Ключом на «14» выкручиваются три гайки крепления приемной трубы к выпускному коллектору. Эти гайки, как правило, прикипают, поэтому могут возникнуть трудности с их вывинчиванием. Чтобы упростить процесс, предварительно зачищаем их металлической щеткой, и обрабатываем WD-40.
Ключом на «17» вывинчиваются болты крепления металлической пластины, к которой фиксируется хомут крепления приемной трубы (при ее наличии).
Опускается приемная труба, тем самым освобождая доступ к поддону картера двигателя Ланос. Снимать ее полностью не нужно.
Ключом на «10» выкрутить болты крепления пластиковой крышки механизма ГРМ.
Переходим к выкручиванию 15 болтов крепления поддона картера Ланос, используя ключ на «10».
Все 13 болтов расположены на виду, и доступ к ним свободный. Два болта со стороны маховика спрятаны под пластиковыми заглушками (при их наличии).
Именно с вывинчиванием этих двух болтов у владельцев автомобилей Ланос и Шанс 1.5 возникают трудности. Болты расположены в канале (для наглядности ниже показано фото).
Главная трудность в том, что добраться до них при помощи стандартной головки ½ дюйма невозможно. Для этого понадобится инструмент с размерностью 3/8 дюйма.
Выкручиваются 4 болта крепления поддона к коробке передач. Один болт находится со стороны коробки. Показано на фото ниже.
Два болта находятся с одной стороны.
И еще один расположен с другой.
После этого можно снимать поддон. Для этого используем нож, и проходим по периметру детали. Крышка плотно прилегает к двигателю, поэтому не нужно пытаться ее оторвать или отбить, так как можно ее повредить.
Снятый поддон подлежит комплексной очистке и промывке.
Для проведения работ по очистке необходимо выкрутить 8 болтов на 10, которыми крепится пластина. Произвести очистку отложений, и промыть деталь до состояния, как показано на фото ниже.
Не забываем удалить остатки старого герметика по периметру поддона и на блоке двигателя.

Независимо от того, что стало причиной снятия крышки картера Ланос и Шанс 1.5, в любом случае необходимо обязательно очистить его внутреннюю часть, а также демонтировать маслоприемник, и почистить металлическую сеточку. Если поддон картера нуждается в ремонте, то после устранения дефектов с использованием сварочного оборудования, приступаем к сборке. Если деталь не подлежит ремонту, то понадобится купить новый поддон, стоимость которого для автомобилей Ланос и Шанс составляет около 3000 рублей. Видео инструкция по снятию устройства Дэу Ланос 1.5.

https://youtube.com/watch?v=NcbvUfzsEew%3F

Распространенные поломки агрегата

эксплуатационный износ компонентов узла: выходят из строя корпус или шестерни насоса: в процессе рабочего цикла увеличивается зазор между ведомой и ведущей шестернями. В нормальном состоянии он не превышает 0,25 мм. Износ приводит к тому, что расстояние между деталями увеличивается до 0,5 мм: шестеренки перестают зацепляться. Описываемая поломка делает масляный насос не пригодным к текущему ремонту — легче купить новую деталь, чем устанавливать новые шестерни и регулировать их;
нарушение герметичности: из-под насоса начинает течь масло. Виной тому — прохудившаяся прокладка маслонасоса. Замена прокладки решает проблему;
засор маслоприемника: маслоприемник забивается из-за того, что засорился картер. В этом случае нужно демонтировать поддон картера, проводить очистку механизма.

В большинстве случаев необходимо покупать новый маслонасос. Цена новой детали в онлайн-магазинах находится в диапазоне 1700 — 2500 рублей. Устройства совместимы с «Самарами» первого поколения.

Признаки и причины неисправности маслонасоса Lada 2114

Существует несколько маркеров, появление которых позволит заподозрить дефекты в насосе:

Горит соответствующая лампочка на приборной панели;
Под машиной регулярно образуются масляные лужицы;
Образуется задымление во время работы ДВС.

Причины возникновения неисправностей агрегата:

применение моторного масла, которое не соответствует рекомендациям автопроизводителя;
засорение масляного фильтра;
перманентно низкий уровень смазывающей жидкости в картере;
нерабочее состояние приборов контроля уровня масла;
поломка клапана системы смазки двигателя;
попадание примесей в моторное масло (чаще всего к нему примешивается охлаждающая жидкость).

Все описанные поломки сопровождаются активацией контрольной лампы, поэтому не затягивайте с ремонтом, начинайте сервисные манипуляции после активации контрольного индикатора.

Принцип работы

Работает маслонасос под воздействием коленчатого вала. Ведущая шестерня передает вращение на ведомую шестерню, создавая тем самым разные давления (повышенное на выходе устройства, а пониженное – на входе). Из полости картера масло попадает в насос через маслоприемник, а затем непосредственно в двигатель (в его масляную магистраль).

Принцип работы маслонасоса

Если давление внутри устройства достигает максимально допустимых показателей, то излишки масла сливаются обратно в поддон картера. Обеспечивает это редукционный клапан. При неисправности элементов насоса трущиеся детали двигателя не будут получать необходимое количество смазки, что приведет к их преждевременному износу.

Типы конструкций масляного насоса

Когда и как менять масло в двигателе?

Замена масла обязательная и необходимая процедура, которую нужно делать вовремя

Вопрос, когда менять масло в двигателе, неизбежно встает перед любым автолюбителем.

Периодичность замены масла в двигателе в среднем составляет 10 – 15 тыс. км или 1 год, в зависимости от того, что наступит раньше. Однако в тяжелых условиях эксплуатации замена масла в двигателе должна производиться чаще регламентированных сроков.

Тяжелыми условиями считаются:

Это значит, что в условиях России, менять масло и фильтр в двигателе нужно при пробеге 8 — 10 тыс. км, а если вы очень бережете свой автомобиль, то после 5 тыс.км пробега. Лично я так и делаю.

При замене масла в двигателе также производится замена масляного фильтра. На фото ниже легко различить, где находится старый фильтр, а где новый.

Фильтр для очистки масла

Для замены масла первым делом нужно подыскать место. Лучше всего для этих целей подойдет гаражная яма или эстакада. Обязательно ставьте машину на ручник или передачу! Так как процесс замены масла связан с нахождением под автомобилем, его откат может быть смертельно опасен.

Для слива масла подойдет любой небольшой тазик, 5-литровая канистра или бутылка. В общем, на что фантазии хватит. Отработанное масло ни в коем случае нельзя сливать в канализацию, реки и т.д. Сдавайте его в специальные пункты приема или заберите с собой в гараж, пригодится для смазки инструмента, дверных петель или цепей.

Подготовьте весь необходимый инструмент. Чаще всего головки болтов сливных отверстий имеют размер 17-19 мм. Также может понадобиться съемник масляного фильтра. Его можно сделать самому, а можно и приобрести в магазине. Стоит он порядка 300 рублей. Не забудьте воронку и несколько чистых тряпок.

Ну и само собой вам понадобится новое масло и масляный фильтр. Масло можно купить как в канистрах (по 4-5 литров), так и на разлив. Объем масла в двигателе составляет в среднем около 4 литров, но зависит от рабочего объема мотора.

На заметку: перед процедурой замены масла стоит прокатиться 5-10 км, немного «покрутить» двигатель. Это позволит разогреть масло. Как известно, чем выше температура масла, тем меньше его вязкость. Иными словами, при рабочей температуре двигателя масло становится «как вода». В этом случае вы сольете практически весь объем масла в двигателе, нежели когда оно будет холодным и загустевшим. Еще один аргумент в пользу прогрева двигателя: во время работы масло смывает отложения и продукты износа и удерживает их в себе. Чем больше отработанного масла вы сольете, тем чище останется двигатель и дольше сможет работать свежее масло. Фото вверху сделано через 30 минут после остановки двигателя, а внизу – через 2 часа.

Так выглядит фильтр снятый после прогрева двигателя

А это фильтр снятый через два часа

Теперь приступаем непосредственно к замене масла и фильтра

В первую очередь нужно слить масло с двигателя. Для этого подставляем канистру или тазик под поддон и выкручиваем пробку.Важно: на пробке имеется медное уплотнительное кольцо, не потеряйте его

Поддон для слива масла

Пробка с уплотнительным кольцом

Здесь самое главное – не обжечься

Масло и находящийся рядом выпускной коллектор очень горячие, поэтому действуйте осторожно. Можно использовать резиновые перчатки, они не пропитаются маслом. Расход масла в двигателе при нормальном режиме работы должен быть равен нулю

Т. е. сколько залили – столько и слили. Масло предназначается для смазки трущихся поверхностей и гоняется в двигателе по кругу, а соответственно никуда уходить не должно

Расход масла в двигателе при нормальном режиме работы должен быть равен нулю. Т. е. сколько залили – столько и слили. Масло предназначается для смазки трущихся поверхностей и гоняется в двигателе по кругу, а соответственно никуда уходить не должно

Если расход масла в двигателе увеличен, то стоит обратить внимание на исправность двигателя и герметичность прокладок, наличие подтеков масла

Ещё кое-что полезное для Вас:

Все причины по которым двигатель жрет масло
Как часто надо его менять моторное масло в двигателе
Компрессия двигателя и степень сжатия двигателя. Что это такое?

Как правильно менять масло в двигателе

В любом двигателе автомобиля используется несколько рабочих жидкостей, которые выполняют определенные задачи. Одной из таких жидкостей является масло.

Смазка выполняет в силовой установке несколько функций:

снижает трение между составными элементами двигателя;
отводит от них тепло;
а также омывает части двигателя, за счет чего убирает с рабочих поверхностей сор и продукты износа, от чего напрямую зависит ресурс мотора.

Масло – достаточно сложная по составу жидкость, состоящая из минеральной или синтетической основы, их смеси (так называемые полусинтетические масла), а также пакета присадок, придающих смазочному материалу определенные свойства.

При работе масло постепенно вырабатывает ресурс и утрачивает свойства. А поскольку эта жидкость играет важную роль, то требуется периодическая ее замена.

Официальные дилеры, проводящее техническое обслуживание по гарантии, выполняют замену масла при каждом ТО, прописанном в регламенте.

Но не у всех автомобиль обслуживаются на официальных СТО, поэтому автовладельцам приходится самостоятельно следить за состоянием двигателя и менять масло после определенного периода эксплуатации авто.

Снятие и установка масляного насоса ВАЗ 2170

Масляный насос снимают для ремонта при снижении его подачи, вызывающей постоянное падение давления масла в системе смазки двигателя, и при течи масла через уплотнительную прокладку.

Вам потребуются: все инструменты, необходимые для снятия ремня привода газораспределительного механизма и масляного картера двигателя, а также ключ «на 10».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Слейте масло из масляного картера двигателя (см. «Замена масла в двигателе и масляного фильтра»).

3. Снимите ремень привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и натяжного ролика»).

Предупреждение

После снятия ремня привода газораспределительного механизма запрещается проворачивать распределительный и коленчатый валы, так как поршни могут повредить клапаны.


4. Отсоедините колодку жгута проводов от датчика положения коленчатого вала.	5. Поддев двумя отвертками, снимите шкив с коленчатого вала.

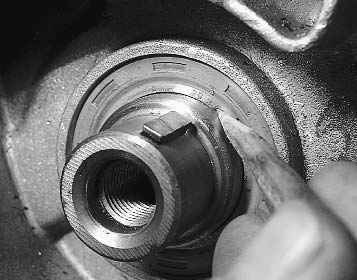

6. Выньте шпонку из паза коленчатого вала.

7. Снимите масляный картер двигателя (см. «Замена прокладки масляного картера»).

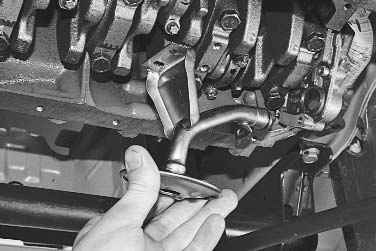

8. Ключом «на 8» выверните три болта крепления маслоприемника…	9. …и снимите маслоприемник.


10. Очистите от грязи и промойте уайт-спиритом сетку маслоприемника. Если сетку не удается очистить или она повреждена, замените маслоприемник.	11. Замените порванное или потерявшее упругость уплотнительное кольцо маслоприемника.

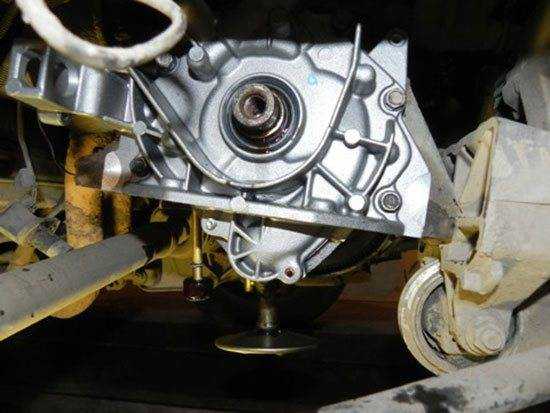

12. Выверните шесть болтов крепления масляного насоса к блоку цилиндров, сдвиньте масляный насос отверткой, вставив ее между насосом и крышкой коренного подшипника…	13. …и снимите насос с прокладкой.

Полезный совет

При каждом снятии масляного насоса заменяйте прокладку новой. Устанавливайте только фирменную прокладку заводского изготовления, прокладка другой толщины вызовет нарушение нормальной работы насоса.

14. Очистите привалочные поверхности блока цилиндров и корпуса насоса от остатков старой прокладки.

15. Перед установкой заполните полость масляного насоса консистентной смазкой для обеспечения всасывания масла из масляного картера при первом пуске двигателя.

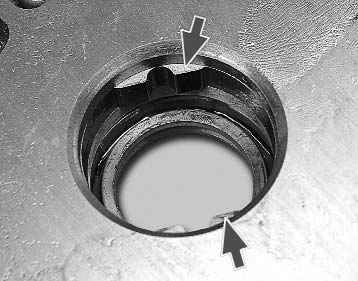

16. Поверните ведущую шестерню масляного насоса для правильной установки на коленчатый вал: выступы на ведущей шестерне должны совпасть…	17. …с лысками на коленчатом валу.

18. Смажьте рабочую кромку сальника моторным маслом. При установке насоса аккуратно заправьте рабочую кромку сальника на шейку ко ленчатого вала с помощью деревянной палочки. После этого заверните болты крепления насоса.

19. Установите все снятые детали в обратном порядке.

20. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и натяжного ролика»).

21. Отрегулируйте натяжение ремня привода генератора (см. «Замена ремня привода генератора»).

22. Залейте масло в двигатель (см. «Замена масла в двигателе и масляного фильтра»).

Полезный совет

При установке нового или отремонтированного масляного насоса рекомендуем заменить масляный фильтр.

Видео про «Снятие и установка масляного насоса» для ВАЗ 2170

https://youtube.com/watch?v=ejhiqUN-WOA

Масляный насос ВАЗ, УСТАНОВКА, Oil pump VAZ, INSTALLATION.

Ваз 16V установка ремня ГРМ, замена маслонасоса, о датчике коленвала

ВАЗ 2110 ЗАМЕНА МАСЛЯНОГО НАСОСА Ремонт Своими руками!

Проверка давления манометром

Вкрутить вместо датчика давления масла механический манометр – единственный достоверный способ проверить масляный насос, не снимая его с двигателя. Вы можете купить готовый набор для измерения давления в масляной системе либо собрать прибор своими руками. Для этого вам потребуются:

жидкостный механический манометр. Прибор можно без труда отыскать едва не в каждом магазине автозапчастей для отечественной техники, тракторов. Также подойдет любой промышленный манометр с адекватной измерительной шкалой;
переходник, который будет вкручиваться вместо штатного датчика давления масла. На ответной части должен быть штуцер под шланг либо резьба с посадочным конусом для вкручивания гибкой трубки. Такой переходник сможет выточить любой токарь. Вам нужно будет измерить диаметр посадочного отверстия, шаг резьбы и составить эскиз переходника. Альтернативный вариант – принести токарю штатный датчик давления масла, чтобы он по его подобию изготовил переходник. Некоторые водители, чтобы проверить масляный насос, высверливают внутренности старого датчика давления масла и уже из него подручными средствами делают переходник. Гораздо проще в этом плане владельцам автомобилей ВАЗ, для которых в продаже существуют готовые тройники. Можно одновременно вкрутить как штатный датчик давления, так и механический манометр;
отрезок шланга, который будет соединять манометр и переходник.

Подбирать диаметр шланга, тип соединения гибкой трубки следует с учетом вида выходного штуцера на манометре

Важно, чтобы в процессе измерения в местах соединения не происходило утечек масла

Техника измерения

Способ проверки давления масла будет идентичен для всех автомобилей. Разница лишь в пороговом минимальном значении, при достижении которого на приборной панели загорается контрольная лампа низкого давления масла. Информацию о пороге срабатывания редукционного клапана и минимальном рабочем давлении в системе смазки двигателя вы можете найти в руководстве по ремонту и обслуживанию вашего автомобиля. Приведенные ниже данные актуальны для автомобилей ВАЗ классических моделей (2101, 2102, 2103, 2104, 2105, 2106, 2107).

Давление на холодную. Перед запуском двигатель и масло в поддоне должны остыть до температуры окружающей среды. Порог срабатывания датчика аварийного давления масла – 0,33 кгс/см2. При таком значении двигатель нужно глушить и разбирать для дефектовки масляного насоса. При повышении оборотов стрелка манометра должна подыматься до 4,5 кгс/см2. При таком давлении срабатывает исправный редукционный клапан, поэтому дальнейшего повышения происходить не должно.
Измерения на прогретом двигателе. При снижении температуры масла повышается его вязкость, что положительно сказывается на производительности маслонасоса. Поэтому правильней всего будет проверять масляный насос на горячую. Поскольку масло прогревается медленней антифриза, дайте двигателю еще минут 5 поработать после того как указатель температуры ОЖ покажет 90°С.

В системе смазки исправного двигателя ВАЗ 2101-07 при 5600 об./мин должно быть давление 3,5-4,5 кгс/см2. Если полученные значения значительно отличаются от номинальных, двигатель в определенных режимах будет испытывать масляное голодание. На приборной панели загорится лампочка низкого давления масла. В таком случае мы рекомендуем разобрать и проверить масляный насос.

Не стоит надеяться на штатные указатели давления автомобилей ВАЗ, УАЗ. Они в 90 из 100 случаев показывают что угодно, но только не реальное давление масла в двигателе.

Как поменять масляный насос ВАЗ 2107

Если проблема не в засорении редукционного клапана или сетки маслозаборника, насос необходимо отремонтировать или заменить новым. Замена масляного насоса ВАЗ 2107 выполняется следующим образом:

установить машину на смотровую яму;
очистить нижнюю часть двигателя, поддон и защиту картера от грязи;
открутить болты крепления защиты картера (грязезащитного щитка) и демонтировать деталь;
подставить емкость для масла под маслосливную пробку;
выкрутить пробку и слить масло;
открутить гайки, удерживающие нижние крепления передних опор мотора;
подложив проставку, приподнять двигатель при помощи домкрата;
вывести шпильки из опор поперечины;
вывесить мотор на лебедке или на деревянном бруске, уложенным на передние крылья “семерки”;
торцовым ключом на 10 открутить болты крепления поддона (19 штук);
снять поддон и прокладку;
очистить ножом поддон и прилегающую поверхность двигателя от остатков прокладки или герметика;
ключом на 13 открутить пару болтов, крепящих масляный насос;
снять маслонасос вместе с прокладкой;
установить новый масляный насос вместе с новой уплотнительной прокладкой;
затянуть болты крепления маслонасоса;
установить крышку поддона вместе с новой прокладкой;
равномерно затянуть 19 болтов, удерживающих крышку поддона;
опустить двигатель и установить опоры двигателя на место;
затянуть гайки крепления опор;
установить защиту картера и затянуть болты крепления;
залить новое масло.

На этом замена масляного насоса ВАЗ 2107 закончена. Остается завести двигатель и проверить рабочее давление масла в системе.
