Перегрев

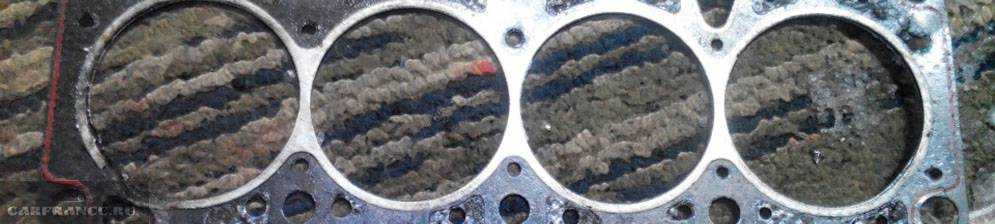

Наиболее распространенная причина выхода прокладок ГБЦ из строя – перегрев. При этом часто разрушается и сам уплотнительный элемент, и деформируется полость головки и даже блока цилиндров.
Локальный перегрев камер сгорания вызывает появление трещин, увеличению усилия, действующего на прокладку из-за расширения алюминиевой головки. При последующем охлаждении прокладка, как следствие, уже не обеспечивает герметичность.
Причина – при нагревании происходит потеря эластичности слоев. «Вычислить» перегретую прокладку можно только при осмотре: вблизи камер она часто становится обугленной, в других зонах – твердой.
При замене перегретой прокладки мало просто обработать поверхность головки
Важно понять причину вызвавшую перегрев: некорректная работы системы охлаждения (выход из строя термостата или нарушения в работе помпы, повреждения шлангов и т.д.)
В случае, если перегрев имел место, а прокладка кажется целой (нет никаких подозрительных следов), не стоит искушать судьбу. Необходимые свойства уже были потеряны и появление прогара – дело времени. Поэтому замену стоит произвести незамедлительно.
Как проверить пробита ли прокладка ГБЦ
Двигатель автомобиля имеет две важные детали: блок цилиндров и головку блока цилиндров (ГБЦ). А уплотняется их соединение друг с другом прокладкой ГБЦ. Ее основной задачей является герметизация камер сгорания и каналов, по которым циркулирует антифриз. Когда пробита прокладка ГБЦ, в моторе появляются неполадки, о которых мы расскажем в этой статье.Прокладки ГБЦ, как правило, изготавливаются из тонкого листового металла или из армированного паронита с металлической окантовкой отверстий под камеры сгорания. Между некоторыми отверстиями в прокладке достаточно тонкие стенки, поэтому малейшая ошибка при установке или замене приведет к их быстрому прогоранию.
Вторым важным моментом для продления жизни прокладки будет соблюдение определенного порядка закручивания болтов крепления ГБЦ. Для этого производители моторов, а также изготовители прокладок прилагают схему заворачивания крепежных деталей с указанием момента затяжки.
Симптомы и признаки пробитой прокладки ГБЦ
Когда пробита прокладка ГБЦ, признаки этой неисправности проявляются по-разному, но основные симптомы выглядят следующим образом:
Повышение температуры двигателя происходит из-за пробоя окантовки камеры сгорания. Горящие газы попадают в систему охлаждения и быстро нагревают антифриз. При попадании выхлопных газов в систему охлаждения в расширительном бачке наблюдается бурное газообразование.
Смешивание моторного масла с антифризом, попадание топлива в охлаждающую жидкость также становятся следствиям повреждения прокладки ГБЦ. Появление маслянистых пятен в расширительном бачке системы охлаждения должно насторожить. Без промывки системы охлаждения в этом случае уже не обойтись.
Сложно бывает сразу выявить неполадку в моторе, когда происходят перебои в работе цилиндров. Если прогорела прокладка ГБЦ между камерами сгорания, то происходит перемешивание топливной смеси в одном цилиндре с выхлопными газами другого цилиндра. При этом проблемы возникают при запуске двигателя, а после разогрева мотор начинает устойчиво работать.
Иногда происходит разрыв внешней оболочки прокладки ГБЦ. Тогда на поверхности двигателя в районе стыка блока цилиндров и головки можно наблюдать маслянистые потеки.
Часто пробой прокладки ГБЦ можно определить по внешнему виду выхлопных газов. Белый дым из глушителя свидетельствует о том, что в камеру сгорания попадает влага или антифриз. Это происходит тогда, когда появляется разрыв в прокладке между каналом рубашки охлаждения и камерой сгорания.
Напоминаем, что самый простой способ проверить прокладку головки блока цилиндров продемонстрирован на видео в конце статьи.
Что делать, если пробило прокладку ГБЦ
Если по результатам проверки прокладка головки блока цилиндров оказалась пробитой, то у вас не остается никаких вариантов, кроме её замены на новую.
Прокладка ГБЦ не является слишком дорогой деталью. В зависимости от модели авто, материала и фирмы-производителя её цена колеблется в пределах 300-3000 руб. Но это лишь верхняя часть «айсберга».
При замене прокладки ГБЦ придется менять и болты крепления. Когда болт выкручивается, его параметры уже не соответствуют необходимым требованиям, и при повторном заворачивании с нужным усилием велика вероятность разрыва тела болта
Стоимость новых болтов колеблется в районе 350-1000 руб.

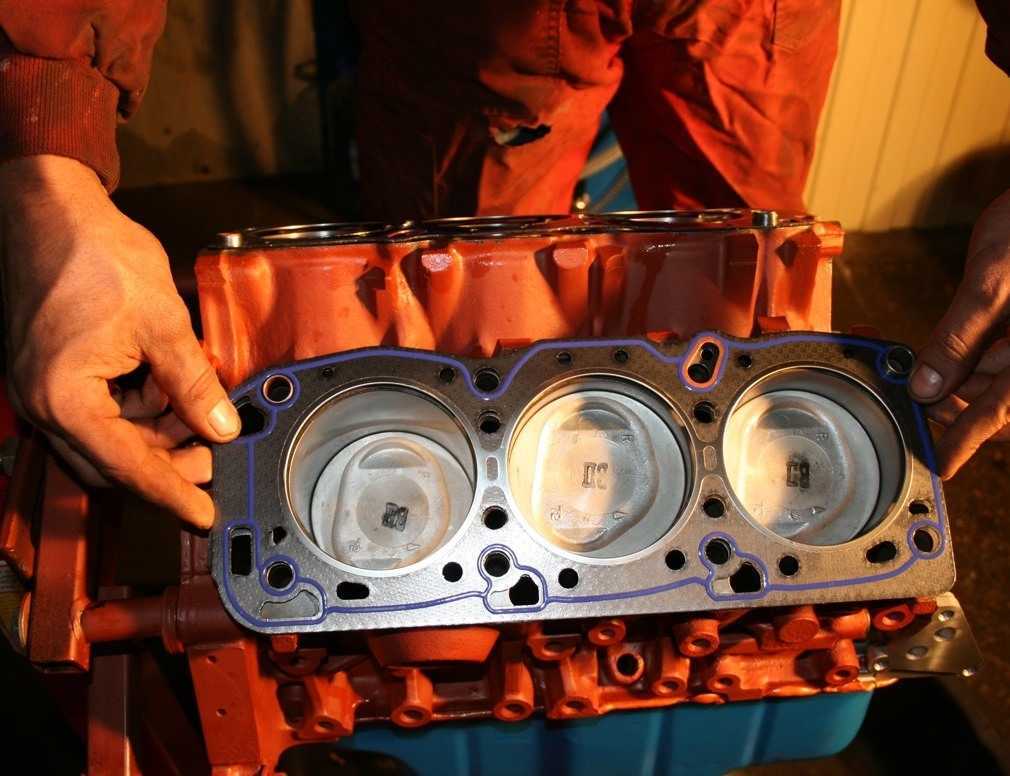

Перед установкой новой прокладки ГБЦ важно проверить поверхность сопрягаемых плоскостей на блоке цилиндров и головке блока. Если требуется дополнительная шлифовка, тогда приобретать прокладку необходимо с учетом толщины снятого слоя металла
Шлифовка ГБЦ обойдется в пределах 450-900 руб.
Снять головку блока цилиндров в некоторых двигателях достаточно сложно
Требуется отсоединить много деталей и узлов, слить технические жидкости. Поэтому выполнение этой ответственной работы лучше доверить квалифицированным специалистам. Замена прокладки на автосервисе оценивается в сумму 1200-4000 руб.
Шлифовка ГБЦ обойдется в пределах 450-900 руб.
Снять головку блока цилиндров в некоторых двигателях достаточно сложно. Требуется отсоединить много деталей и узлов, слить технические жидкости. Поэтому выполнение этой ответственной работы лучше доверить квалифицированным специалистам. Замена прокладки на автосервисе оценивается в сумму 1200-4000 руб.
После выполнения замены прокладки ГБЦ автомобилист должен некоторое время следить за поведением мотора. Если двигатель работает устойчиво, выхлопные газы прозрачны, а температура не превышает норму, то прокладка хорошо справляется с возложенной на нее задачей и проблема решена успешно.
Чем грозит прогоревшая прокладка ГБЦ
Когда прогорела прокладка ГБЦ, последствия зависят от времени обнаружения неисправности и прекращения эксплуатации автомобиля. Если прокладка только прогорела, то можно обойтись минимальными потерями – заменой самой прокладки и сопутствующими работами. При движении с прогоревшей прокладкой возможны:
- сильный перегрев с деформацией головки, что приведет к ее замене, а это не дешево;
- заклинивание двигателя;
- порыв патрубков системы охлаждения из-за высокого давления горячих газов.
Последствиями заклинивания двигателя могут стать необходимость шлифовки или замены коленвала, замена вкладышей, шатунов или поршней. В худшем случае может понадобиться ремонт блока цилиндров.
Бывают случаи, когда за ночь, сквозь прогоревшую прокладку в цилиндр набирается тосол и при запуске случается гидравлический удар с деформацией головки, шатуна, поршня, коленвала. Если возникла необходимость запустить двигатель, продолжительное время стоявший с прогоревшей прокладкой, необходимо выкрутить свечи или форсунки (для дизелей) и прокрутить коленвал. Затем обратно вкрутить свечи и можно заводить. Описанная процедура поможет избежать гидроудара, а значит, сэкономит деньги и время на ремонт.
Учитывая последствия, которые настают после того как прогорает прокладка ГБЦ, в случае возникновения любого из приведенных признаков, следует безотлагательно обратиться к специалистам. » alt=»»>
Очень многие узлы и агрегаты в современном автомобиле не могут нормально функционировать без герметизации в сопряжениях. Наиболее чувствительными в этом плане считаются сопряжение головки блока и блока цилиндров. Если за герметизацию в других узлах могут отвечать прокладки из технического картона, резиноматериала, а иногда и просто слой герметика, то в случае с головкой блока для герметизации служит прокладка довольно сложной формы и состава.
Порядок затяжки болтов головки блока цилиндров в зависимости от модели авто
Таблица порядка и моментов затяжек болтов ГБЦ на автомобилях разных марок. Из примеров видно, что угловая затяжка находит широкое применение.
| Модель | Моменты затяжек (нм) | |||
| 1 Этап | 2 Этап | 3 Этап | 4 Этап | |
| Нива (Шевроле) | 20 | 70–86
31–39 (отдельно расположенный болт) |
+ 90° | + 90° |
| ВАЗ 1111 Ока (1998–2003) | 20 | 69,4–85,7 | + 90° | + 90° |
| ЗМЗ-409051.10;
ЗМЗ-409052.10 |
33–37 | Выдержать 1 мин | + 90° | |
| КамАЗ 740
Прим: Резьбы предварительно смазываются тонким слоем графитной смазки. |
39–49 | 98–127 | 186–206 | |
| ГАЗ-53 | Окончательный момент затяжки болтов головки блока цилиндров 77–82, через некоторое время проверка момента и обжатие макс. моментом | |||
| Лада Гранта 21126 16 кл. паронитовая прокладка | 20 | 69.4–85.7 | + 90° | + 90° |
*Сведения, приведенные в таблице, не являются руководящим документом и приведены с ознакомительной целью.
Как и где хранить автомобиль. ВАЗ-2109, ВАЗ-2108.:
|
Подготовительные работы по хранению автомобиля. ВАЗ-2109, ВАЗ-2108.Хранение и обслуживание автомобиля. ВАЗ-2109, ВАЗ-2108ВАЗ-2108, ВАЗ-2109. Как снять автомобиль с хранения? |
Прочистка дренажных отверстий кузова автомобилей ВАЗ-2109, ВАЗ-2108.Где и как хранить автомобиль. ВАЗ-2108, ВАЗ-2109Как правильно мыть машину. ВАЗ-2109, ВАЗ-2108.Эксплуатация автомобиля ВАЗ-2109 и ВАЗ-2108 при сильных морозахЧто необходимо иметь всегда при себе, при эксплуатации ВАЗ-2109 и ВАЗ-2108 в зимний период.Как лучше ездить на ВАЗ-2109 и ВАЗ-2108 в зимний период?Уход и восстановление покрытия кузова. ВАЗ-2109, ВАЗ-2108
Маленькие хитрости эксплуатации и ремонта ВАЗ-2109, ВАЗ-2108:
|
Как зафиксировать слетающие колпаки на ВАЗ-2109 и ВАЗ-2108?Советы народных умельцев. Куда при заправке класть крышку от топливного бака ВАЗ-2109, ВАЗ-2108?Почему в дневных ходовых огнях светодиоды не горят или мигают?Где в салоне ВАЗ-2109 лучше всего установить ароматизатор?ВАЗ-2109 и ВАЗ-2108, что делать, если капает из глушителя вода? |
Полировка автомобиля. Как правильно ее выполнять?Как шумоизолировать ВАЗ-2109 своими руками? Учимся ездить на отечественной «восьмерке» или «девятке». Особенности вождения ВАЗ-2109Уход и ремонт чехлов для сидения ВАЗ-2109Автокредит. Зачем его брать?Экономим на бензинеАнтикоррозийная обработка днища автомобиля ВАЗ-2109, ВАЗ-2108 самостоятельно. Ремонт.Заклинило, не крутится заднее колесо ВАЗ. Что делать, и в чем причина?Как и чем удалить ржавчину с автомобиля. Ремонт ВАЗ-2109, ВАЗ-2108Замена троса капота ваз 2109Открытие капота ваз 2107Открытие и закрытие капота ВАЗ-2109Как открыть капот ваз 2105 и зарыть?
Причины появления дефектов
Предназначение головки заключается в образовании горючей смеси из воздуха и топлива, которая создается в камерах сгорания. Она используется для воспламенения и движения автомобиля. ГБЦ, как и другой узел машины, не застрахован от дефектов. Неисправности могут возникать спонтанно либо в результате дорожно-транспортного происшествия или износа узла.
Все поломки связаны с:
- браком при производстве ГБЦ;
- высокой нагрузкой на узел;
- некорректным либо недостаточным техническом обслуживании;
- некачественной смазкой внутренних компонентов устройства;
- отсутствием защиты от замерзания либо коррозии в контуре хладагента.
ГБЦ: виды поломок, причины их возникновения, способы устранения
советы водителю и не водителю » Правильно эксплуатируем автомобиль ГБЦ: виды поломок, причины их возникновения, способы устранения
|
Основные неисправности ГБЦ и методы их устраненияЕсли вы обладаете специальными навыками в выполнении ремонта двигателей, в частности, ГБЦ, можете справиться с работой самостоятельно, следует внимательно рассмотреть все возможные причины неисправной работы узла и способы их устранения:
Следует помнить, что любые неисправности ГБЦ приведут к нарушению работы двигателя, спровоцируют дополнительные поломки. Поэтому, если вы сомневаетесь в том, что сможете выполнить качественный ремонт самостоятельно, обратитесь к профессионалам. Мастера гарантируют оперативное и результативное восстановление узла, с легкостью проведут его замену при наличии такой необходимости. Ольга Москаленко www.autoorsha.com |
| Категория: Правильно эксплуатируем автомобиль |
| Просмотров: 19280 Дата публикации: 10.03.16 |
Читаем далее наш автожурнал:
— Обзор автомобиля KIA Rio — Выгода кредита под залог авто, оформленного в автоломбарде — Охота в Беларуси и особенности ее организации — Что нужно знать о ремонте АКПП — Международные грузоперевозки с Шатл-Логистик — Как заменить ПГУ на МАЗ? — Когда пригодится аренда автокрана? — Грузовое такси в Полтаве – как правильно выбрать? — Нюансы выбора электровелосипеда — Штатная магнитола Ford — почувствуйте себя в комфорте за рулём — Как обманывают покупателей в автосалонах — Автозаправки А-100 в Беларуси — Чип тюнинг и оборудование для его выполнения — Поломка транспортного средства в дороге: что делать? — Внедорожный «монстр»: Mercedes-Benz G 500 4х4 — Нужен ли мотоэскорт на свадьбе — Как продать свой автомобиль — Правильный выбор аккумулятора. Советы специалиста — Преимущества покупки б/у автомобиля Honda из США
Нужно ли переоформлять в ГИБДД замену блока цилиндров?
Тонкость законодательства и номерных агрегатах автомобилей
К слову о номерных агрегатах. По сути своей двигатель имеет модель и номер, которые выбиты на его корпусе. Соответствие этих данных проверяется при осмотре автомобиля на площадке ГАИ. Однако, если они не совпадают, как мы уже указали выше, то это не значит, что в постановке на учёт вам откажут. Вовсе нет!
Регистрация будет возможна в двух случаях:
- если же мотор более мощный или другой модели, то на учёт машину поставят только при наличии у вас свидетельства соответствия внесённых изменений (его получают после полной проверки, испытаний нового двигателя в составе автомобиля и прохождения техосмотра).
Но хорошая новость в случае с заменой просто ГБЦ заключается в том, что номер двигателя вообще на редких автомобилях печатается именно на блоке – чаще всего ниже. То есть при замене блока цилиндров никаких внешних признаков этого сотрудник ГИБДД при осмотре может и не увидеть.
Это, действительно, работает на практике 2023 года. И ниже мы будем рассматривать теоретическую часть. В конце концов, если инспектор увидит следы замены блока, то может отправить автомобиль на дополнительную экспертизу. И если в рамках такой проверки выяснится, что ГБЦ заменён на «неродной», то будет отказ в регдействиях, а если это выявится на дороге при осмотре двигателя, то сотрудник вправе прекратить регистрацию уже поставленного на учёт авто.
Если поменяли на такой же блок
Тогда переоформлять ничего в 2023 году не нужно. Всё дело в том, что тот же Технический регламент, регулируя правила конструктивной целостности транспортных средств, предусматривает, что оформление внесения изменений в конструкцию не требуется, если, собственно таких изменений не было. Вроде бы это итак элементарно понятно. Однако, в документе прямо об этом написали.
- при установке нового блока цилиндров, который предусмотрен заводом-изготовителем в эксплуатационной документации (то есть это и есть «стоковый» ГБЦ),
- если компонент предназначен для вашей машины и прошёл испытания соответствия в составе авто, что подтверждено соответствующим сертификатом в документах к блоку.
То есть в таких случаях вы просто меняете блок цилиндров аналогично, как если бы поменяли лобовое стекло или шины, и ничего вам делать не нужно. Переоформления в ГИБДД такая замена ГБЦ не требует.
Если поставили не родной ГБЦ
И вот в этом случае вам уже нужно проходить полноценную процедуру внесения изменений в конструкцию машины, которая не только время- и трудозатратная, но и ещё и ёмкая по деньгам. Так, она включает в себя стандартно следующие шаги:
- сначала нужно пройти разрешение в ГИБДД на замену ГБЦ – это формальность, и его вам выдадут (не выдают только в случае изменений, которые запрещены – например, если вы собрались менять катализатор),
- затем вы выбираете лабораторию и проходите там предварительную экспертизу на возможность соответствующих изменений (проще говоря, вам документально укажут, подходит ли новый блок для вашего мотора),
- далее в сертифицированном автосервисе вы производите саму замену, после чего обязательно получаете акт выполненных работ, заказ-наряды, и всё это отвозите вновь в указанную выше лабораторию,
- потом вы уже проходите заключительные испытания на соответствие безопасности внесённых переделок,
- далее проходите техосмотр автомобиля,
- и едете со всеми документами снова в ГИБДД регистрировать изменения и получать новое свидетельство о регистрации.
Но опять же напомним, что это формально и по закону должно быть так. В 2023 году при осмотре редко смотрят следы замены блока, и иначе выяснить это при отсутствии на нём номера двигателя практически невозможно.
Ещё кое-что полезное для Вас:
- Обязательна или нет диагностическая карта сейчас для личного и коммерческого транспорта?
- Можно ли сегодня поставить автомобиль на учёт в МФЦ и как? Инструкция
- Багажник на крыше — изменение конструкции или нет?
Причины и признаки неисправности

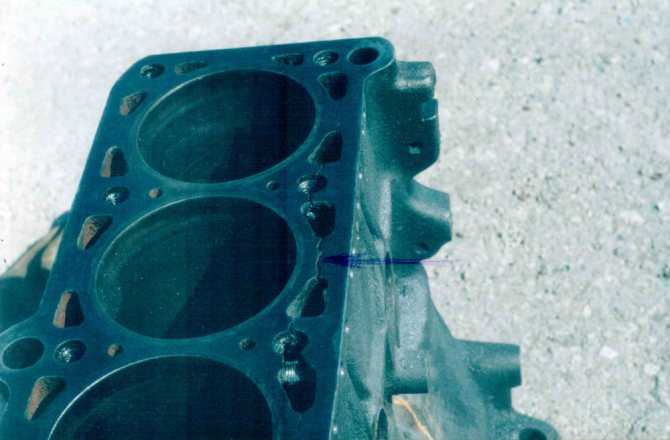

Ниже описаны «симптомы», которые гласят о наличии трещины в головке или блоке.
- Мотор перегревается, вытекает антифриз или иная охлаждающая жидкость. Чтобы удостоверится, что проблема не в трещине, проверьте насколько хорошо затянуты болты ГБЦ, а также герметичность системы.
- Некорректно работает система управления температурой. Из-за перегрева деформируется головка блока цилиндров.
- Выход из строя пробки расширительного бачка, из-за чего происходит образование воздушных масс.
- В летний период года стрелка термодатчика резко скачет в разные стороны.
Также к симптомам можно отнести «троение», что особо сильно ощущается во время движения под горку.
Отметим, что часто трещины возникают возле втулки (направляющей или впускного клапана). В таком случае, придётся полностью заменить головку.
Ещё один из признаков – уход газов. Чтобы узнать, что причина именно в этом, рекомендуем надеть на расширительный бачок резиновую перчатку. Если со временем она надуется, значит, есть проблема.
Что нужно для замены ГБЦ?
Производить разборку, заменять и восстанавливать ГБЦ на 8-цилиндровом или другом двигателе надо после подготовки инструментов:
- специальная оправка, потребуется для запрессовки маслоотражательных колпачков;
- микрометр, необходим для замера клапанов, а также направляющих элементов;
- развертка, будет использоваться для разворачивания новых втулок;
- специальные оправки для демонтажа (выпрессовки), а также установки новых втулок;
- набор зенкеров, предназначены для восстановления седел клапанов;
- специальные приспособления для рассухаривания клапанных пружинных элементов;
- комплект гаечных ключей;
- новая прокладка ГБЦ;
- электроплита, используется для нагрева , если будет выполняться ее дефектовка, а также для прогрева втулок перед запрессовкой.
Перед выполнением ремонта ГБЦ обязательно надо подготовить необходимые запчасти и метки, их состав зависит от модели автомобиля и типа дефекта.
Пользователь Alex ZW рассказал о ремонте ГБЦ, а также о том, что потребуется для выполнения этой задачи.
https://youtube.com/watch?v=XPt_bXDCR6s
Как выкрутить болт ГБЦ с сорванными гранями из блока цилиндров
Сначала нужно попробовать выкрутить болт, не применяя режущего инструмента. Стружка и металлическая пыль, не говоря уже об абразиве, попадая в двигатель, не сулят ничего хорошего:
- Головку болта необходимо обстучать в осевом направлении через латунную проставку. Это значительно ослабит прочность соединения.
- Постарайтесь забить внутрь или снаружи головки болта подходящий инструмент. Дюймовый, метрический — уже все равно. Лишь бы держался. Откручивайте.
- Есть такой инструмент — гайкорез. Кольцо, внутрь которого выдвигается режущий зуб. Если позволяют габариты накиньте его на головку болта, вдавите зуб и пробуйте отвинчивать.
- Можно приварить новую гайку.
- Если есть сноровка, воспользуйтесь зубилом. Сначала зубилом, что поострей, внедритесь в головку крепежа. Теперь на этот уступ установите тупой инструмент и резко бейте на откручивание. Метод требует навыка, но он очень эффективен.
Если предыдущие варианты не дали результата, ручной пилой или болгаркой нарежьте шлиц и срежьте головку (сумейте не повредить посадочную поверхность). Распустите остальные болты и снимите головку блока. Обломок торчит высоко — все в ваших руках. Шпильковерт, шведки, крокодилы — вполне подойдут.
Если пришлось высверливать, то после прохождения отверстия сверлом воспользуйтесь экструдером — это конический инструмент с левой резьбой и крутым подъемом витков, который напоминает буравчик. Внедренный в сверление он жестко цепляется за стенки рабочими кромками. Вращайте его против часовой стрелке вместе с застрявшим метизом. Экструдер гораздо эффективнее вбитого внутрь трехгранного напильника.
Термостат
Причиной перегрева охлаждающей жидкости может быть и термостат – эта деталь в охлаждающей системе требуется для поддержания стабильной температуры.
Когда мотор еще холодный, весь тосол циркулирует по малому кругу, минуя радиатор, поэтому время прогрева двигателя с закрытым термостатом значительно сокращается.
При достижении необходимой температуры срабатывает клапан терморегулирующего устройства (отрывается), и антифриз проходит по большому кругу через все патрубки системы охлаждения и радиатор.
Тем самым двигатель охлаждается.
Если термостат вовремя не откроется, закипание тосола неизбежно, жидкость не пройдя через радиатор не охладится до нужного предела.
В любом случае нужно внимательно следить на приборами и не допускать перегрева.
Как убедиться в исправности термостата?
В первую очередь следует убедиться в равномерности нагрева всех радиаторных больших патрубков (верхнего и нижнего).
Если часть из них после прогрева осталась в холодном состоянии, проверяем работоспособность термостата.
Для проверки терморегулирующего устройства его необходимо демонтировать с автомобиля
Снимать термостат несложно, поэтому заострим внимание на диагностике
Для проверки потребуется любая посуда, электрический нагреватель и термометр.
Наливаем в емкость воды, размещаем в ней деталь, воду и смотрим по градуснику, когда термоэлемент начинает открываться.
Рекомендуем: Виды присадок для восстановления двигателя внутреннего сгорания
Разброс температур, при которых должен срабатывать клапан, указывается для каждого термостата и зависит от конкретной модели авто.
