Устройство задних тормозов нива шевроле

Определение неисправностей

Тормозной  диск обычно сделан из более прочных материалов, поэтому его степень износа обычно меньше, чем у колодок. Но, как и любой детали, ему может потребоваться замена. Особенно сильно колодки изнашиваются при попадании пыли или воды, если автомобиль эксплуатируется в условиях бездорожья.

В первую очередь неисправность можно определить по ухудшению тормозных характеристик

Но важно помнить, что данная проблема обычно возникает при сильном износе и в неожиданный момент может спровоцировать дорожно-транспортное происшествие.  Поэтому существует еще несколько признаков, по которым без визита на станцию тех обслуживания можно определить момент, когда необходима замена тормозного диска на Нива Шевроле:

•  Появление посторонних звуков при торможении: шум, скрежет. Автомобиль может уводить в сторону.
• Визуальный осмотр может выявить появление трещин, сколов и других дефектов.

Чтобы понять насколько силен уровень износа может потребоваться штангенциркуль. Для этого необходимо в сравнить длину новых колодок и тех, которые используются в автомобиле. Если разница составляет более 3 миллиметров, то однозначно требуется замена колодок.

Если изменения в толщине незначительны, но есть следы выработки от попадания песка и грязи, то можно обточить круг на специализированном инструменте. Толщина детали после обработки должна быть не менее 9,5 мм.

Периодичность замены

Согласно официальному техническому регламенту замена тормозной жидкости на Шевроле Нива требуется каждые 45 тыс. км

При этом важно поменять весь объем жижи, а не сколько получится откачать из бачка. В тяжелых условиях эксплуатации рекомендуется сократить интервал относительно официального до 30-35 тыс

км.

• в процессе эксплуатации периодически возникает закипание жидкости в контуре;
• нет точной информации о пробеге, при котором выполнялась замена ТЖ;
• тормозной контур напротяжении длительного времени был завоздушненый;
• в бачке наблюдается налет на стенках;
• от ТЖ исходит запах горелого;
• бачок имеет механическое повреждение;
• жидкость существенное уходит из контура, что сопровождается его завоздушиванием;
• в ТЖ попала вода или другая техническая жидкость;
• существенная смена цвета тормозной жидкостью.

Несоблюдение рекомендаций по интервалам замены тормозной жидкости может привести к нижеперечисленным негативным последствиям:

• отказ тормозов в результате закипания ТЖ из-за экстренной или интенсивной остановки Шевроле Нива;
• ощутимая зависимость тормозов от температуры окружающей среды;
• возникновение очагов коррозии на металлических элементах с которыми контактирует ТЖ;
• заклинивание тормозных поршней, приводящее к неравномерной остановки транспортного средства.

Тормозная жидкость обладает сильной гигроскопичностью. Поэтому она должна хранится исключительно в закрытой таре. Даже непродолжительный контакт с окружающей средой ведет к впитыванию влаги с воздуха. В результате значительно снижается порог закипания ТЖ.

Для замены тормозной жидкости на автомобиле Шевроле Нива рекомендуется воспользоваться пошаговой инструкцией, которая представлена ниже.

• Установить машину над смотровой ямой или на эстакаду.
• Отвернуть крышку бачка с тормозной жидкостью.

Крышка бачка с поплавком

• Откачать старую жижу с помощью шприца.
• Залить свежую жидкость до максимального уровня.

Заливка свежей жидкости

• Работу по прокачке системы следует начинать с заднего правого колеса. Сперва требуется очистить штуцер от грязи.
• Снять защитный колпачек.

Снятие защитного колпачка

• Надеть на штуцер шланг, а его второй конец поместить в тару для слива.
• Ослабить затяжку штуцера.

Послабление затяжки штуцера

• Попросить напарника нажать на педаль тормоза до конца.
• При зажатой педали тормоза закрутить штуцер.
• Отпустить педаль.
• Повторно послабить штуцер и нажать на педаль. Повторить данное действие до тех пор, пока по трубке побежит свежая жидкость.
• Повторить аналогичное действие сперва для противоположного переднего колеса, потом для заднего и последнего оставшегося.

Достоинства и недостатки тормозной системы

Отзывы автолюбителей о тормозной системе Шевроле Нива показывают, что она в целом достаточно надежная и эффективная, полностью соответствует классу внедорожников. Преимущество – простота использования, простота обслуживания, регулировки и замены деталей. Недостатки связаны с использованием регулятора давления, работа которого в некоторых случаях может проявляться в виде неравномерного торможения, появления вибраций при торможении на определенных скоростях и увеличения тормозного пути.

Эффективные тормоза на Шевроле Нива, как главное условие безопасности и управляемости автомобиля, помогают поддерживать высокую популярность этой модели на протяжении многих лет.

Общее устройство

Шевроле Нива объединила в себе две подсистемы. Каждая тормозная система имеет свое назначение, называются же они:

• Рабочая.
• Стояночная.

Назначение последней предельно ясно, эта тормозная система обеспечивает удержание джипа Шевроле Нива в одном положении при его стоянке на неровной поверхности длительное время. Тормозная система, именуемая рабочей, регулярно применяется при движении автомобиля. С ее помощью водитель притормаживает на светофорах и останавливает машину там, где ему необходима. Контролировать ее работу можно с помощью ножной педали, что расположена слева от педали газа и справа от сцепления, если оно, конечно, есть.

Инструменты

Но важно знать, как правильно прокачать тормоза на ВАЗ разных моделей и что для этого потребуется. Сама операция – несложна, поэтому ее выполнить можно и самому

Но лучше делать это с помощником – так будет и быстрее, и легче.

Из инструментов потребуется не так и много:

• Ключ на 8 (10);
• Силиконовая прозрачная трубка по диметру штуцера;
• Емкость;
• Тормозная жидкость;

Что касается ключа, то следует использовать накидной тип. На рынке также имеются специальные ключи для откручивания штуцеров, зажимной. Дело в том, что штуцера часто прикисают к резьбе и выкрутить очень сложно. Используя обычный рожковый инструмент, можно запросто «облизать» грани и тогда уже выкрутить штуцер будет вообще невозможно.

Суть работы по прокачке практически одинакова для всех авто – и ВАЗ-2101, и ВАЗ-21099, и ВАЗ-2121 «Нива

». Но на последовательность операции влияют только конструктивные особенности моделей.

Особенности проведения работ на ВАЗ-2121 «Нива»

Что касается ВАЗ-21213 «Нива», то у этого авто есть свои особенности. И хоть система на этом авто – двухконтурная, но она отличается от остальных автомобилей ВАЗ.

На этом внедорожнике один контур объединяет все 4 тормозных механизма , а второй – только передних колес. Чтобы контуры были независимыми, на «Ниве» используется блочный суппорт впереди, к которому подходит два тормозных шланга, соответственно имеется и два штуцера для прокачки.

Прокачка тормозов на «Ниве» делается по такой последовательности: сначала выгоняется воздух из заднего правого механизма, затем из заднего левого. Далее прокачиваются общий контур на передних тормозах – сначала правый, потом левый (принцип удаленности колеса от главного цилиндра

)

При этом важно не попутать штуцера – верхний из них отвечает за общий контур, именно его и следует использовать

Только потом прокачивается контур передних тормозов, для чего применяется нижний штуцер. Здесь уже последовательность прокачки роли не играет, можно начинать как с левого, так и с правого механизма.

А вот на Chevrolet-Niva такая конструкция тормозов не используется. Там установлена обычная диагональная двухконтурная система, поэтому последовательность прокачки идентична процессу на автомобилях ВАЗ-2108 и выше.

Исправность тормозной системы ВАЗ 2121 «Нива» определяет безопасность эксплуатации автомобиля и возможность дальнейшего движения при неполной герметичности замкнутого контура.

Устройство тормозной системы и причины неисправности

Тормозная система ВАЗ 2121 является традиционной гидравлической двухконтурной системой. При этом пара передних тормозных механизмов относится к дисковому типу, а задние тормоза — барабанные. При этом схема выполнена по диагональному принципу, когда в одном контуре работают переднее и заднее колесо с противоположной стороны

Это обстоятельство важно учитывать при прокачке колес. Появление воздуха в гидравлическом контуре может произойти из-за захвата воздуха из расширительного бочка

Поэтому так важно периодически контролировать наличие возможных подтёков тормозной жидкости, например в районе колесных дисков автомобиля.

Среди других причин завоздушивания системы можно отметить: . перекос по резьбе штуцеров гидравлического провода при соединении в тормозном цилиндре; . при ремонте системы или после замены тормозной жидкости.

Следует учитывать, что тормозная жидкость должна быть заменена в автомобиле с интервалом раз в 60 тыс. км, поскольку она является гигроскопичной, и, впитывая влагу, теряет свои изначальные свойства — кипение при высокой температуре. А если кипение всё же начнется, то тормоза также не сработают.

Последовательность выполнения работ

Прежде чем приступить к прокачке тормозной системы на ВАЗ 2121, следует тщательно очистить штуцеры прокачки, поскольку потребуется их откручивание.

В дальнейшем операции проводятся в такой последовательности, прокачивая сначала заднее и переднее колесо одного контура, а затем повторяем операции для оставшейся пары колёс: . надеваем на штуцер прокачки гибкий рукав, свободный конец которого опускают в пластиковую бутылку; . при помощи педали и участия помощника создаем давление в трубопроводе, и удерживаем педаль, дожидаясь отворачивания штуцера на тормозном механизме; . после того, как штуцер откручен на пол-оборота, выдавливаем тормозную жидкость педалью, и фиксируем её в таком положении. Если выдавленная жидкость пузырится, то операцию нужно повторять до момента, когда струя жидкости будет без пузырьков воздуха.

Прокачку каждого колеса требуется проводить, контролируя уровень тормозной жидкости в расширительном бочке, и при необходимости подливать жидкость.

В статье мы расскажем о том, как прокачать тормоза на «Ниве» своими руками. Для этого можно воспользоваться одним из способов — проделать необходимые манипуляции с напарником или в одиночку. Конечно, намного эффективнее и надежнее использовать первый способ. Именно его обычно приводят в руководствах по эксплуатации автомобилей. Практически на всех легковых автомобилях используется один и тот же алгоритм действий. Давайте сначала рассмотрим конструкцию тормозов и определимся с тем, когда требуется ее прокачка.

Достоинства и недостатки тормозной системы

Отзывы автолюбителей о системе тормозов на Шевроле Нива показывают, что она в общем достаточно надёжна и эффективна, в полной мере соответствует классу машин внедорожников. Достоинством является лёгкость управления, простота обслуживания, регулировки и замены деталей. Недостатки обусловлены использованием регулятора давления, работа которого в некоторых случаях может проявляться в виде неравномерного торможения, появления вибрации при торможении на определённых скоростях, увеличении тормозного пути.

Эффективные тормоза на Шевроле Нива, как главное условие безопасности и управляемости автомобиля, способствуют поддержанию высокой популярности этой модели на протяжении многих лет.

Клинит суппорт на Шевроле-ниве

В отверстия с правой стороны цилиндра, ввернуты штуцеры тормозных трубок: Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок а лишь от усилия поршней.

Особенности устройства тормозов Нива Шевролет. Автомобиль оборудован двумя независимыми тормозными системами: рабочей и стояночной (рис….

В противном случае замените клапан. Эту операцию можно выполнить следующим образом: Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок а лишь от усилия поршней.

Обслужив ание механизма Периодически любая тормозная система может давать неисправность. От неисправности не защищен ни один автомобиль, а особенно в том случае, если его не всегда правильно эксплуатируют.

Очень частая процедура в обслуживании, с которой вам придется сталкиваться, — это прокачка.

С помощью последней вы можете избавиться от пузырьков воздуха в тормозной жидкости, которые мешают нормально тормозить, а то и вовсе могут привести к отказу системы.

Проверьте через отверстие в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок около 1,5 мм, замените колодки.

Для проверки степени износа тормозных колодок заднего тормозного механизма выньте резиновую заглушку из отверстия в тормозном щите и 5.

Заменяйте колодки в следующих случаях: Проверку регулятора давления проводите с помощником снизу автомобиля, установленного на подъемнике или смотровой канаве.

Попросите помощника нажать на педаль тормоза. При нажатии на педаль с усилием 70—80 кгс поршень должен выдвинуться из корпуса, закручивая торсионный рычаг.

Для регулировки вывесите заднюю ось автомобиля. Ослабьте контргайку 1 регулировочного болта 2.

Заворачивая регулировочный болт ключом 1, добейтесь легкого соприкосновения болта с рычагом 2 поршня. Заверните регулировочный болт еще на один оборот и затяните контргайку. При правильной регулировке привода регулятора давления задних тормозов задние колеса должны блокироваться при резком торможении несколько позже, чем передние.

Установите линейку рядом с педалью торцом на пол, сориентировав ее по середине площадки педали. Отметьте на линейке или запомните положение педали. На автомобиле установлен вакуумный усилитель, расположенный между толкателем педали и главным тормозным цилиндром. Он крепится двумя шпильками к кронштейну педалей. Усилитель — неразборный, при выходе из строя его заменяют.

При исправном усилителе после пуска двигателя педаль должна уйти вперед.

Помните, что отказ в работе или недостаточная эффективность вакуумного усилителя могут быть вызваны и негерметичностью шланга, отбирающего разрежение из ресивера.

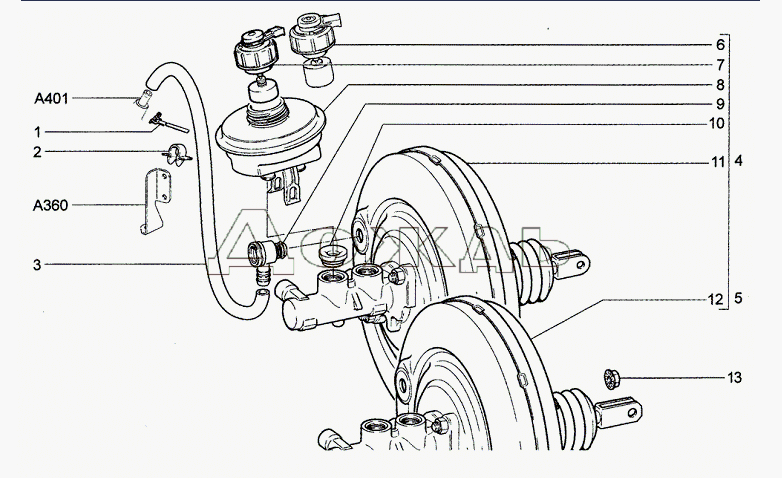

Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. В верхней части главного тормозного цилиндра Шевроле Нива установлен бачок, из которого в цилиндр поступает тормозная жидкость.

На бачке нанесены метки максимального и минимального уровней жидкости, а в крышке смонтировано сигнальное устройство с поплавком, замыкающим контакты при понижении уровня жидкости. В отверстия с правой стороны цилиндра, ввернуты штуцеры тормозных трубок: Механизмы тормоза передних колес — дисковые, с трехпоршневым плавающим суппортом.

Между блоком цилиндров и суппортом располагаются колодки: Суппорт может перемещаться в направляющей колодок, поджимаясь к ней двумя подпружиненными рычагами. Направляющая колодок жестко прикреплена двумя болтами к поворотному кулаку.

От отворачивания болты фиксируются краями защитного кожуха их отгибают на грани болтов после затяжки. Тормозные диски — чугунные.

Устройство автоматической регулировки зазора расположено в колесном цилиндре и представляет собой два упругих стальных разрезных кольца по одному на каждый поршень , установленных на поршнях с осевым зазором 1,,65 мм.

Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок а лишь от усилия поршней. По мере износа колодок поршни при торможении перемещают кольца по цилиндрам, поддерживая постоянный расчетный зазор между колодками и барабаном. В этом случае необходимо заменить цилиндр и тормозную жидкость.

Номинальный внутренний диаметр барабана — мм. Допускается проточка рабочей поверхности барабанов при износе.

Наибольший допустимый диаметр при износе или после проточки — мм. Регулятор давления служит для снижения тормозного усилия на задней оси, что предотвращает занос автомобиля при торможении.

Вопрос-ответ

Завод даже не врёт. С 2017-18 года цилиндры идут со смазкой под пыльником. Но «самотеком» эта смазка на всю поверхность пары поршенек-цилиндр и уплотнительное кольцо не попадет. Если вы разберете цилиндр, то увидите следующее. Под пыльником будет несколько капелек смазки, а внутри цилиндра будет АБСОЛЮТНО СУХО. Как следствие – «сухое трение», а далее задиры поверхности и уплотнительного кольца.

Что является поводом для замены или ремонта цилиндра?

Обращайте внимание на цилиндры ХОТЯ БЫ при замене колодок. Критерия всего два. Это целенький нерастрекавшийся пыльник поршенька и ход поршенька от нажатия пальцем

Ну и наконец выдержка из мануала к военному Гелендвагену, специально для «русских водителей». *Рекомендуется ревизия резиновых уплотнений два раза в год, и ОБЯЗАТЕЛЬНЫЙ сервис цилиндров тормозной системы один раз в год*. Годичная эксплуатация у немцев приравнивается к 20 000 км. Подобные рекомендации есть и у Тойоты

Это целенький нерастрекавшийся пыльник поршенька и ход поршенька от нажатия пальцем. Ну и наконец выдержка из мануала к военному Гелендвагену, специально для «русских водителей». *Рекомендуется ревизия резиновых уплотнений два раза в год, и ОБЯЗАТЕЛЬНЫЙ сервис цилиндров тормозной системы один раз в год*. Годичная эксплуатация у немцев приравнивается к 20 000 км. Подобные рекомендации есть и у Тойоты.

Ранее я создавал тему по тормозам, на которую так и не получил дельных советов — www.drive2.ru/l/454464990473094080/ Сегодня все же настал тот день, когда я собрался с мыслями и решил все же перебрать полностью тормоза. Эта часть касается передних тормозов, а именно переборке суппортов, замене резиновых и металлических трубок. Писать буду поэтапно, может кому будет полезно))

Итак, джечим машину, ставим подпорки, снимаем колесо. Вытаскиваем фиксатор верхней прижмной скобы суппорта и снимаем суппорт. Нам необходимо выпрессовать поршни из корпуса суппорта. Я делаю это так: упираю суппорт в тормозной диск крайними поршнями так, чтоб центральному поршню ничего не мешало выйти. Буквально 3 качка педалью тормоза и поршень вышел.

Пошаговая инструкция по замене колодок

Для замены колодок потребуется:

• “балонник”;
• маленькая и большая плоская отвертка;
• плоскогубцы;
• трубный ключ.

Установить домкрат и вывесить колесо, предварительно сорвав крепежные болты колеса. После снятия колеса его нужно подложить под автомобиль в качестве страховки.

Снимаем нижний палец суппорта, потянув с помощью плоскогубцев шплинт.

Тонкой отверткой вытягивается палец.

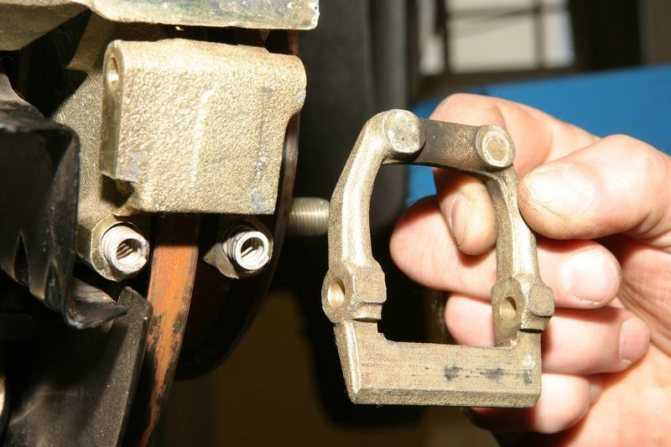

После снимается прижимная планка и две пружинки.

При помощи отвертки суппорт поддевается и вытягивается вверх, освобождая пространство для замены колодок.

Старые колодки снимаются, после чего цилиндры суппорта нужно утопить вовнутрь. Для этого с помощью трубного ключа аккуратно утапливаются цилиндры, не задевая манжеты.

Установка новых колодок производится в обратной последовательности.

Несколько слов и проблеме передних суппортов

Все владельцы Chevrolet Niva отмечают, что передние тормоза брякают и гремят. Данную проблему можно решить несколькими способами:

1. установка новых направляющих суппорта;
2. установка качественных колодок;
3. обработать механизм суппорта и “направляйку” медной смазкой;
4. нанести три капли герметика в местах соприкосновения цилиндров суппорта с колодкой, что в конечном итоге помогает во весь срок службы колодок.

Если вышеперечисленные способы не помогли, и тормоза все равно звенят и стучат, то крайний случай — установка суппортов от ГАЗ “Соболь”.

Как произвести замену самостоятельно

Перед тем как менять элементы тормозной системы, нужно шплинт и суппорт обработать специальной антикоррозийной смазкой, например, WD40, так как вовремя снятия могут возникнуть проблемы из-за имеющей ржавчины. Если при осмотре видно, что идет неравномерный износ, это может говорить о том, что имеются проблемы с суппортом. Так же может быть такое что пыльник прижимного цилиндра порвался, если это так-то необходимо сразу заменить на новый. Если идет равномерный износ, то можете их менять на новые.

1. При помощи плоскогубцев вытаскиваем у нижнего пальца шплинт

2. Берем отвертку по тоньше и выталкиваем сам шплинт

3. Производим снятие прижимного рычага, с двумя пружинами
4. Берем отвертку и зацепляем суппорт поднимая его вверх
5. Снимаем изношенные колодки и производим осмотр если есть износ меняем на новые
6. Как можно глубже утапливаем на суппорте поршни, для того чтобы новые встали без проблем так как они толще и попросту не влезут.
7. Когда вы произвели установку новых колодок начинаем все собирать в обратном порядке

После того как поменяли нажимаем пару раз на тормозную педаль, для того чтобы поршни приняли свое рабочее положение. Так же следует проверить какой уровень имеет тормозная жидкость, так как после замены уровень ТЖ может повысится. Замена данных элементов на внедорожнике Нива Шевроле занимает не больше четырех часов и может производится самостоятельно. И только после полного осмотра тормозной системы и замены всех неисправных элементов можно со 100% гарантией быть уверенным что она вас не подведёт.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Нива Шевроле замена задних тормозных колодок, цилиндров и барабанов. Видео и фото инструкция

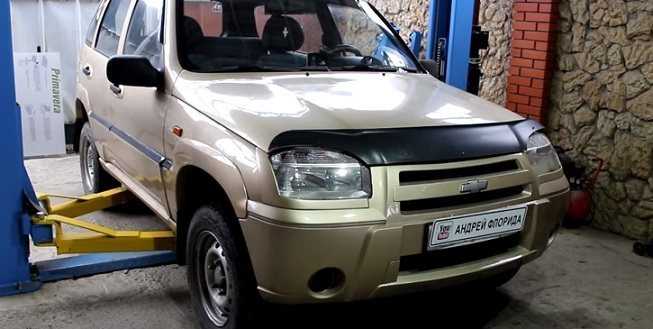

На плановом ремонте у нас находится автомобиль Нива Шевроле (Chevrolet Niva), 2005 года выпуска, пробег 137 тыс.км., на которой необходимо выполнить замену задних тормозных колодок, барабанов и цилиндров. Покажем как это можно сделать своими руками, не прибегая к помощи специалистов.

На заднем левом колесе похоже сорвало колодку, при торможении идёт скрежет, при включении задней передачи идёт заклинивание колеса с последующем срывом. Поэтому решено сразу поднять и с обоих сторон поменять колодки, барабаны и цилиндрики. После этого вакуумом прокачаем тормоза.

При помощи головки на 12 откручиваем крепления барабана:

Затем вкручиваем два болта:

У нас правда из этого ничего не вышло, вся резьба осталась на болтах, очень сильно закисло, поэтому на помощь приходит молоток, так как барабан нам в итоге всё равно придётся менять. Такая ситуация возникает, когда при замене крепёжные изделия не промазываются медной смазкой, я считаю что на этом экономить не нужно!

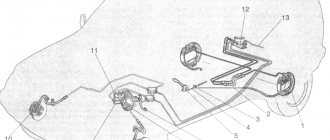

Устройство тормозной системы Шевроле Нива

Стояночный тормоз применяется во время остановки для фиксации автомобиля на месте стоянки. Он использует тормозные колодки только на задних колёсах и приводится в действие с помощью рычага, расположенного в кабине. При установке рычага в верхнее положение тормозные колодки раздвигаются и плотно прижимаются к внутренней поверхности тормозных барабанов, прочно фиксируя их положение. Перемещение колодок обеспечивается с помощью троса и приводных рычагов.

1. контур «правый передний-левый задний»;
2. контур «левый передний-правый задний»;
3. бачок главного цилиндра;
4. главный цилиндр гидропривода тормозов;
5. вакуумный усилитель;
6. педаль тормоза;
7. регулятор давления задних тормозов;
8. трос стояночного тормоза;
9. тормозной механизм заднего колеса;
10. регулировочный наконечник стояночного тормоза;
11. рычаг стояночного тормоза;
12. тормозной механизм переднего колеса

Схема тормозной системы Нивы (ВАЗ 2121 и 2131)

Автомобили семейства Chevrolet Niva представляют собой дальнейшее развитие концепции отечественных комфортабельных внедорожников, начало которой положил автомобиль ВАЗ-2121 «Нива». От предшественника они отличаются современным дизайном, повышенной комфортабельностью и более совершенной конструкцией.

ВАЗ-2123 (Chevrolet Niva) и его модификации – легковые автомобили повышенной проходимости с несущим кузовом типа универсал, выпускаемые предприятием СП «GM-AVTOVAZ». Количество дверей – пять, число мест – пять у модификаций L и GLS или четыре у модификаций LX и GLX.

А еще интересно: Шевроле Нива на газу: отзывы владельцев, установка газового оборудования, плюсы и минусы ГБО

Двигатель расположен впереди продольно. Трансмиссия выполнена по схеме постоянного полного привода с блокировкой межосевого дифференциала и демультипликатором. Передняя подвеска независимая рычажно-пружинная, задняя – зависимая пружинная.

Тормозные механизмы передних колес дисковые, задних – барабанные, на модификации LX и GLX устанавливают антиблокировочную систему (ABS). Рулевое управление с гидроусилителем фирмы ZF оснащено устройством регулировки положения рулевой колонки.

25 январь 2021 LadaOnline 55 777

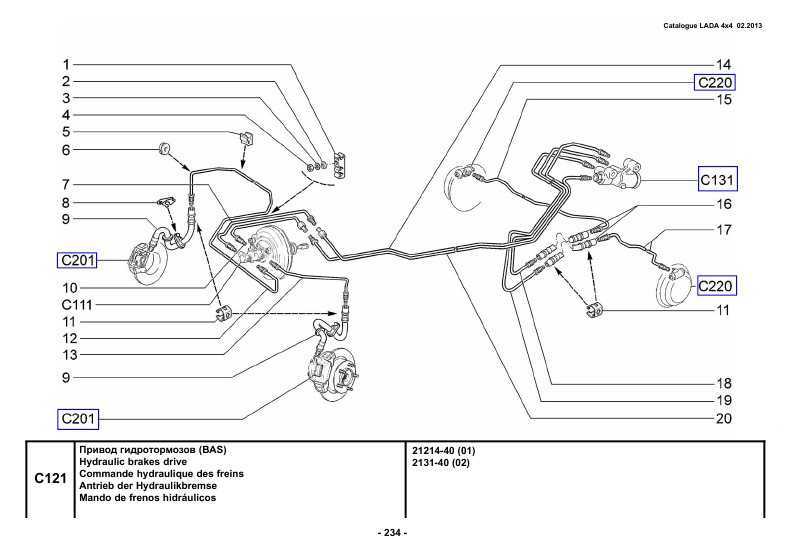

Внедорожник Нива 4х4 имеет гидравлическую, двухконтурную систему торможения. Один контур связан с тормозными цилиндрами передних и задних колес, а другой только с передними. Такая схема позволяет сохранить торможение автомобиля даже при отказе одного из контуров.

1 – бачок главного цилиндра; 2 – главный цилиндр; 3 – трубопровод контура передних тормозов; 4 – трубопровод контура передних и задних тормозов; 5 – тормозной механизм переднего колеса; 6 – вакуумный усилитель; 7 – рычаг стояночного тормоза; 8 – педаль тормоза; 9 – передний трос стояночного тормоза;

Передние тормоза Нивы 4х4 — дисковые, с трехпоршневой плавающей скобой. Верхний поршень работает от одного контура (вместе с задними колесами), два нижних — от другого. Тормозные диски чугунные. Минимально допустимая толщина дисков — 9,5 мм, колодок — 1,5 мм.

Педаль тормоза закреплена на одной оси с педалью сцепления, вращается на двух пластмассовых втулках, снабжена возвратной пружиной. При нажатии на педаль тормоза замыкается выключатель стоп-сигналов, который находится над ней. Свободных ход педали тормоза должен быть 3-5 мм.

Вакуумный усилитель (ВУТ) предназначен для снижения усилий на педаль тормоза и находится на переднем щите в моторном отсеке. Чтобы проверить ВУТ следует удерживать педаль тормоза нажатой, а затем запустить двигатель. При исправном ВУТ педаль тормоза должна уйти вперед.

Главный тормозной цилиндр (ГТЦ) крепится к ВУТ. В передние отверстия ГТЦ ввернуты штуцеры тормозных трубок контура передних колес, а к задние — всех колес.

Регулятор давления находится в правой задней части кузова. Служит для ограничения давления в задних тормозных механизмах. При увеличении нагрузки на заднюю ось — регулятор обеспечивает большее давление в цилиндрах. С уменьшением — нагрузка падает.

Ручной тормоз (стояночный) — механический, тросовый, на задние колеса. После правильной регулировки ручного тормоза полный ход рычага должен составлять 4-5 зубьев по сектору.
