Замена сальника заднего моста нива 2121

Как заменить подшипник полуоси Нива Шевроле у заднего моста (2123, 2121, 2131)

У Нивы Шевроле 4×4 за передачу крутящего момента от редуктора к колесам отвечает полуось, которая так же воспринимает радиальную и осевую нагрузку. Подшипник полуоси Нива Шевроле в этой конструкции является опорой, поэтому нагрузки в большей степени передаются именно на него — это служит причиной частых поломок.

Замена подшипника полуоси Нива Шевроле, операция, которая не рекомендуется заводом изготовителем. В официальном руководстве указано, что в случае поломки составляющих деталей оси, требуется заменить узел целиком.

Так как стоимость узла в сборе на много превышает стоимость подшипника, сальника и опорного кольца, владельцам целесообразнее менять шарикоподшипник отдельно.

В данном материале подробно изложена пошаговая инструкция по замене подшипника задней полуоси на Нива Шевроле (ВАЗ 2123) своими руками, а именно:

• Как сделать диагностику и проверку;
• Как правильно вынуть ось из моста и демонтировать старые детали;
• Как установить новый шарикоподшипник на ось;
• Как выбрать шарикоподшипник по производителю (с абс / без абс), цене, номеру, маркировке, артикулу и размерам;
• Дополнительные рекомендации по выполнению ремонта с полезными видео (например, замена сальника).

Признаки неисправности и износа подшипника задней полуоси Нива Шевроле

Как было сказано в начале статьи, на подшипнике полуоси заднего моста Нива Шевроле сосредоточены нагрузки радиального и осевого типа.

Так как сам шарикоподшипник радиальный, это означает, что осевые нагрузки должны быть минимальны или отсутствовать, но они появляются в случае возникновения люфта внутренней обоймы по посадочной поверхности. Так же люфт появляется внутри самого подшипника, когда изнашивается дорожка качения, шарики, сепаратор.

Замена сальника, уплотняющего ось ведущей шестерни

1. Отсоединяем карданный вал от редуктора, открутив болты крепления к фланцу.
2. Отделяем внутренние корпуса ШРУС от шестерен приводов.
3. При помощи динамометра определяем момент начала свободного вращения ведущей шестерни. Для этого поворачиваем гайку крепления фланца до начала проворачивания шестерни. Фиксируем величину момента.

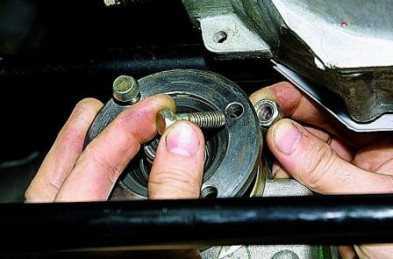

4. Закручиваем болты в два расположенных рядом отверстия фланца (для фиксации).
5. Вставляем между болтами монтажную лопатку, удерживаем фланец от проворачивания и откручиваем гайку крепления.

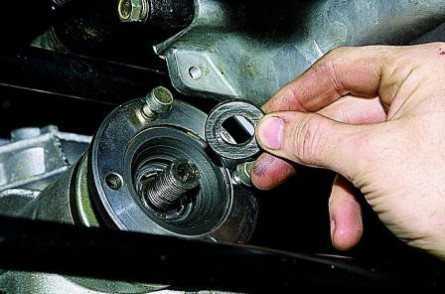

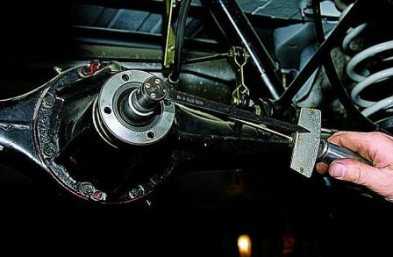

6. Снимаем шайбу и фланец со шлицевого соединения. При невозможности снять руками – используем универсальный съемник.
7. Извлекаем сальник при помощи плоской отвертки.
8. Промываем и тщательно протираем место замены.
9. Замена сальника ведущей шестерни переднего моста производится только на оригинальную запчасть Шевроле. Для облегчения запрессовки, на уплотнительное кольцо наносится любая консистентная смазка (литол, солидол).
10. Запрессовываем кольцо при помощи трубы подходящего диаметра.
11. Насаживаем фланец на шлицевое соединение, одеваем шайбу.
12. Затягиваем гайку с моментом, который определили при отворачивании.
13. Крепим карданный вал.

Процесс замены сальника переднего моста нива шевроле

1. Снимаем оба привода (или тот, в котором требуется замена).

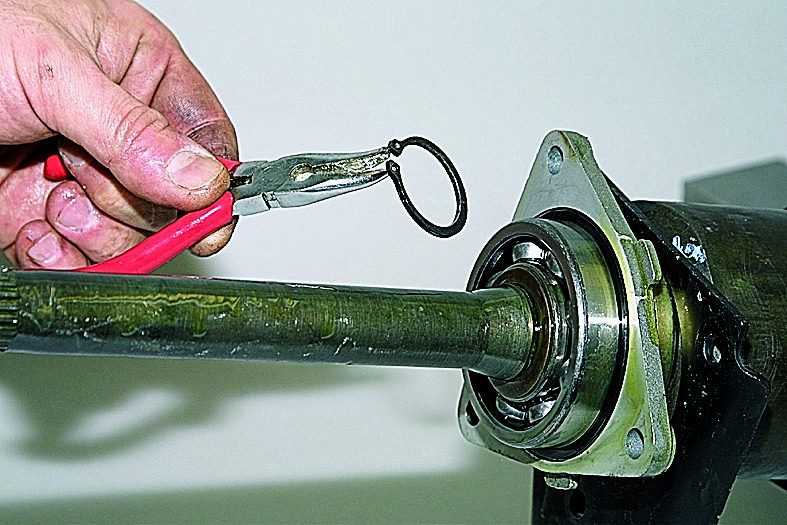

2. Извлекаем стопорное кольцо и подпружиненную шайбу.
3. Аккуратно при помощи молотка сбиваем подшипник. При затруднении съема – обработать проникающей смазкой, например WD-40.
4. Снимаем крышку подшипника со старым сальником.
5. При помощи трубы выбиваем сальник из крышки.
6. Смазываем новую запчасть любой консистентной смазкой и запрессовываем уплотнительное кольцо в крышку.

Заливаем в редуктор масло, в соответствии с инструкцией по техническому обслуживанию, делаем пробную поездку, проверяем отсутствие утечек масла. Как видим, замена сальника переднего моста не является операцией, требующей посещения автосервиса

Тем не менее при работах следует соблюдать осторожность и быть внимательным. Для удобства, при демонтаже узла фотографируйте каждое действие. Это поможет избежать ошибок при сборке

Это поможет избежать ошибок при сборке.

Что нужно знать для правильной замены сальника редуктора заднего моста Нивы Шевроле?

Регулировка переднего моста на ниве

Подробная инструкция о замене сальников КПП на Шевроле Нива

Инструменты

Перед ремонтной процедурой автомобиль УАЗ Патриот следует подвергнуть тщательной мойке.

К работе привлекаем такой набор инструментальных средств и приспособлений:

• два домкрата;
• ключ, позволяющий выполнить затяжку ранее указанных гаек;
• молоток;
• набор накладок.

Специальную оснастку можно обнаружить в комплектах, которые продаются для выполнения ремонтных работ по замене вкладышей и шкворней. Если она отсутствует, то потребуется приобрести отдельно.

Ключ выглядит как шлицевая накладка, выступы которой совмещаются со специальными пазами на зажимной гайке. Чтобы обеспечить максимально точную затяжку потребуется привлечь динамометрический ключ.

Метки

5АЗМВ
DIALux
Ex
PLC
Аттестация
Боты диэлектрические
Взрывобезопасность
Галоши
Двухсторонний выключатель
Заземление
Изолированный инструмент
Инструктаж
Испытания
Кабель
Клещи изолирующие
Ковры резиновые
Контактор
Лестницы
Оперативные переговоры
Оперативный журнал
Освещение
ПРА
Перчатки диэлектрические
Проверка знаний по электробезопасности
Прогрузка ТРН
Ревизия контактов
Ремонт ПМЕ
СИЗ
СТДП
Тепловое реле ТРН
УЗО
Указатель напряжения
Фото АД 5000 кВт
Штанга изолирующая
Электробезопасность
Электродвигатель
Электроизмерительные клещи
Энергосбережение
виды ремонтов
график ППР
двухстороннее управление освещением
кабельная муфта
настройка ТРН
прием в эксплуатацию
трансформаторы

Регулировка шкворней

Когда появляются незначительные зазоры, то регулировочный процесс можно выполнить, не прибегая к разборке поворотного кулака.

Регулировка шкворней может быть осуществлена самостоятельно.

1. Располагаем внедорожник на ровном участке, вывешиваем передок с помощью домкратов и демонтируем колеса.
2. Извлекаем протекционные накладки и прокладки, присутствующие у зажимных втулок шкворней.
3. Несколько ударов молотком по шкворневому пальцу помогают его осадить, тем самым уменьшить предварительный натяг.
4. Специальным ключом производим подтяжку зажимной втулки до момента устранения ранее присутствовавших люфтов. Протяжку выполняем на 10-12º, с моментом примерно 30 Нм, но не более.
5. Регулировочную процедуру осуществляем поочередно: сначала на верхней опоре, а затем и на нижней.
6. Проверяем величину усилия при движении кулака. Напомним, что оно должно быть свободным.
7. Смазываем зажимные втулки, после чего устанавливаем прокладку и протекционную крышку.

Если люфт в подвеске значительный, то обычная регулировка шкворней не будет эффективной. Здесь потребуется заменить вкладыши, присутствующие у шарового соединения. Такое действие предполагает полную разборку кулака. Также при сборке необходимо будет отрегулировать шкворневой механизм.

Как измерить зазоры в подшипниках скольжения?

admin

Рассмотрим определение боковых и вертикальных радиальных зазоров между шейкой вала и подшипником скольжения (для разъемных подшипников скольжения).

Боковые зазоры определяют при помощи щупа между нижним полувкладышем и шейкой вала, как показано на рисунке 1.

Рис.1. Измерение боковых зазоров между нижним полувкладышем и шейкой вала.

Для этого необходимо снять крышку подшипника и верхнюю часть вкладыша. Между шейкой вала и телом подшипника имеется зазор, его то мы и измеряем. Полученные результаты сравнивают с заводскими значениями (паспортные данные). Боковые радиальные зазоры в подшипниках скольжения допускаются в пределах половины вертикальных зазоров.

Если с измерением боковых зазоров все предельно просто, то определение радиального вертикального зазора делают не при помощи щупа, а по оттискам свинцовой проволоки диаметром 0,5—1,5 мм и длиной 2—3 см, закладываемых между шейкой вала и верхней половиной вкладыша, а также в плоскость разъема вкладышей.

Рис. 2. Измерение зазоров в разъемном подшипнике скольжения.

1 — вал; 2 — нижний вкладыш; 3 — верхний вкладыш; 4 — свинцовая проволока; 5 —стяжной болт; 6 — крышка подшипника.

После снятия крышки подшипника и верхней половины вкладыша укладывают отрезки свинцовой проволоки, как показано на рисунке 2. Четыре отрезка на плоскости разъема вдоль подшипника, и два на шейку вала поперек. Отрезки на шейке вала укладываются в зоне рабочих поверхностей верхнего полувкладыша (рисунок 3).

Рис.3. Верхний полувкладыш подшипника скольжения.

Затем верхнюю половину вкладыша и крышку подшипника устанавливают на свои места и равномерно затягивают стяжными болтами. При стягивании половинок подшипника болтами отрезки свинцовой проволоки сплющиваются соответственно зазорам. Подшипник вновь разбирают и микрометром замеряют толщину всех свинцовых оттисков.

Зазор по линии А-А определяют по формуле:

Зазор по линии В-В будет:

Расчетный вертикальный зазор принимают по формуле:

Значения δ₁ и δ₂ не должны различаться между собой больше чем на 10%.

Допустимые (усредненные значения) радиальные вертикальные зазоры в подшипниках скольжения указаны в табл. 1.

Таблица 1

Диаметр вала, мм	Зазор, мм, при частоте вращения, об/мин
До 1000	1000—1500	Свыше 1500
18—30	0,04—0,093	0,06—0,13	0,14—0,28
30—50	0,05—0,112	0,075—0,16	0,17—0,34
50—80	0,065—0,135	0,095—0,195	0,2—0,4
80—120	0,08—0,16	0,12—0,235	0,23—0,46
120—180	0,1—0,195	0,15—0,285	0,26—0,52
180—260	0,12—0,225	0,18—0,30	0,3—0,6
260—360	0,14—0,25	0,21—0,38	0,34—0,68
360—500	0,17—0,305	0,25—0,44	0,38—0,76

Рубрика Вопрос — Ответ Метки: Подшипник, Электродвигатель

Пошаговая замена внутренней гранаты нива шевроле

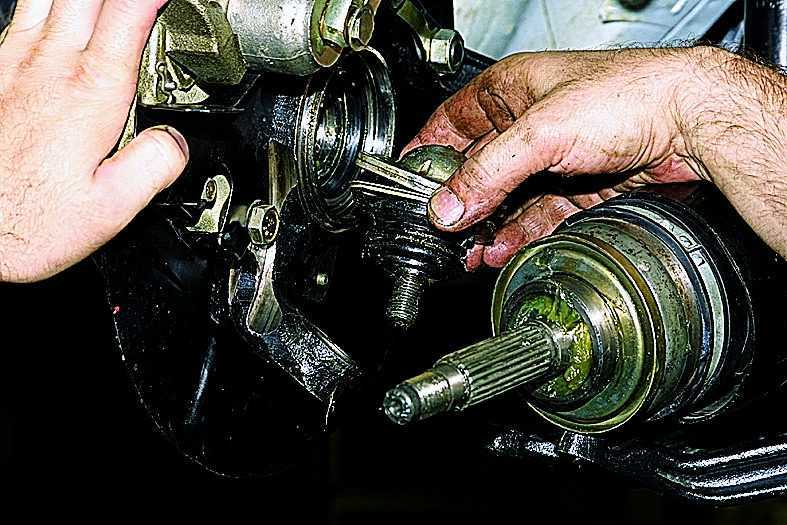

1. Открутить 3 гайки крепления корпуса подшипника внутреннего ШРУСа привода.
2. Открутить болт крепления крышки подшипника переднего моста к поперечной части подвески.
3. Открутить 4 гайки крепления скобы подушки редуктора переднего моста.
4. Открутить гайку и вынуть боль крепления крышки подшипника моста к поперечной части подвески.
5. При помощи домкрата, либо другого приспособления, необходимо приподнять передний мост и закрепить его в этом положении.
6. Открутить ступичную гайку.
7. Снять приводную гайку и центрирующую втулку.
8. При помощи поднятия нижнего рычага необходимо сжать пружину, что бы снять нижнюю шаровую опору, отвернув 3 болта с рычага.
9. Отвести в сторону цапфу.
10. Открутить приемную трубу от коллектора и корпуса катализатора, после чего отвести ближе к мотору. Замена пыльника внутреннего шруса своими замена шпильки на ступице джилли емгранд ес7. Замена внутреннего шруса нива v видео! -. Если снимается левый привод, то осуществление данной операции не требуется.
11. Отвести редуктор назад и снять нужный привод из него.
12. Устанавливается привод полуоси в обратном порядке.

Что такое зазор и для чего он нужен

Для наиболее распространенной группы подшипников с круглыми и цилиндрическими телами качения, очень важным является наличие небольшого пространства между рабочими органами – телами вращения и обоймами (зазоры) в которых они перемещаются и которые служат для них опорой. Формы тел качения на рис.1.

Рис. 1. Конфигурация тел качения

В следствии разного диаметра наружных и внутренних колец угловая скорость перемещения по внутренней обойме тел трения – качения всегда выше, поэтому возникает неравномерный нагрев, при этом, чем выше скорость вращения, тем температура выше. По причине термического расширения металла зазор между рабочими кольцами уменьшается.

В случае небольшого (меньше нормы) зазор может сократиться до нуля, или даже перейти на работу с натягом, что неизменно вызовет интенсивный нагрев деталей всего узла.

Сюда же необходимо добавить необходимое пространство для смазки между роликами и обоймой.

Кроме величины оборотов на нагрев подшипника влияет радиальная нагрузка, чем она выше, тем больше возникает трение между роликами и обоймой вызывая повышенное трение между ними. Радиальное направление это направление силы, действующей на обойму, строго перпендикулярно оси вращения (по радиусу). Схемы нагрузок на подшипник показаны на рис.2.

Рис. 2. 1- Распределение нагрузки при увеличенном зазоре; 2- при нормальном зазоре; 3 – при предварительном натяге.

Проверка — радиальный зазор

Проверка радиального зазора в шкворневых соединениях выполняется в следующей последовательности: закрепить устройство на балке передней оси у колеса, установив ножку индикатора с натягом 2 — 3 мм на нижнем крае суппорта тормозного механизма, и совместить нуль большой шкалы со стрелкой. Поднять переднюю ось автомобиля так, чтобы колеса не касались пола.
 

До проверки радиальных зазоров проверяется состояние горизонтального разъема вкладышей. Для этой цели верхний вкладыш устанавливается на нижний и щупом 0 03 мм проверяется зазор по плоскости разъема. Пришабровкой добиваются плотного прилегания вкладышей, при котором щуп толщиной 0 03 мм не пройдет в разъем.
 

Зазоры в упорных подшипниках.

При проверке радиальных зазоров пружинных уплотнений необходимо следить, чтобы щуп при измерении не отжимал уп. Осевые зазоры проверяют в плоскости горизонтального фланца по крайним гребням каждого кольца, причем ротор должен быть отжат по ходу пара в уплотнении.
 

Особое значение проверка радиального зазора тел качения имеет при посадке подшипников на конические втулки: слишком тугая посадка при повышенной затяжке гайки может привести к недопустимому уменьшению радиального люфта и защемлению тел качения при работе подшипника, когда последний хотя бы незначительно нагреется.
 

Как правило, проверку радиальных зазоров и натягов подшипников производят после подливки редуктора.
 

Определение зазоров.

Сборка агрегатов начинается с проверки радиальных зазоров в подшипниках.
 

Сальниковые уплотнения затягивать крышкой необходимо равномерно, с проверкой радиального зазора между расточкой крышки и поверхностью штока по его окружности. Чтобы не допустить перекоса, рекомендуется при затягивании уплотнения сообщать медленное поступательное движение штоку, проворачивая вал компрессора.
 

Основные способы установки шарикоподшипников.

Для радиальных подшипников при необходимости значительных посадочных натягов целесообразна проверка радиального зазора, который после напрессовки кольца на вал не должен выходить из допустимых пределов.
 

Кроме того, для радиальных подшипников при необходимости значительных посадочных натягов целесообразна проверка радиального зазора, который в результате напрессовки кольца на вал не должен выходить из допустимых пределов.
 

Третье издание книги дополнено перечнями основных требований при ремонте взрывозащищенного электрооборудования и обязательных операций при ремонте устройств релейной защиты и автоматики, описанием способов проверки аксиальных и радиальных зазоров подшипников качения. Изложение материала в книге соответствует программе подготовки электромонтеров по ремонту электрооборудования промышленных предприятий, утвержденной Государственным комитетом Совета Министров СССР по профессионально-техническому образованию.
 

У готового подшипника проверяют внешний вид, качество сцепления сепаратора, габаритные размеры, легкость вращения, радиальный зазор, осевую игру или натяг, монтажную высоту, шумность и другие параметры. Проверку радиального зазора и шумности производят на специальных приборах и автоматах.
 

Прилегание разъемов вкладышей считается плотным, если щуп толщиной 0 03 мм не проходит в разъем. Для проверки радиальных зазоров в четырех местах на разъеме вкладыша и в двух местах шейки вала поперек оси разъема кладется свинцовая проволока ( рис. V-9) длиной 30 — 40 мм и диаметром 1 0 — 1 5 мм.
 

Сальники​ НИВА

1.Сальники коробки передач (КПП) НИВА:

-Сальник первичного вала коробки передач (КПП) НИВА-2121,-21213,-21214,-2131,-2123:

каталожный номер: 2101-1701043

размеры сальника: 28х47х8мм

-Сальник вторичного вала коробки передач КПП (хвостовика) ВАЗ-2121,-21213,-21214,-2131,-2123:

каталожный номер: 2101-1701210

размеры сальника: 32х56х11мм

2 . Сальники переднего моста НИВА:

-Сальник на редуктор переднего моста НИВА- 2121,-21213,-21214,- 2123,-2120

номер в каталоге: 2121-2302052

размеры: 35,8 x 68 x 11мм

-Сальник привода -2121,-21213,-21214,-2131,-2123, универсальный (без направления)

номер по каталогу: 2123-2303120 / 121 2 шт.

размеры сальников: 57,15 x 40 x 9мм

Но лучше ставить сальники с насечкой (левый,правый):

Сальник привода левого -2121,-21213,-21214,- 2123

номер по каталогу: 21213-2301035 1шт.

размеры сальника: 57,15 x 40 x 9мм

Сальник привода правого -2121,-21213,-21214,-2123

номер по каталогу: 21213-2301034 1шт.

размеры сальника: 57,15 x 40 x 9мм

3. Сальники Раздаточной Коробки 3шт:

Радиальный зазор

Радиальный зазор в подшипниках это расстояние на которое перемещается одна обойма относительно другой в радиальном направлении. Эта величина получила название – радиальный люфт.

Рис. 3 Радиальный зазор

Замеры величин производятся на специальных стендах с микрометрической головкой. (см рис.4) Самый простой способ замера – щупами, подвесив изделие на горизонтальном стержне. Наружное кольцо под своим весом опуститься вниз, обозначив радиальный зазор. Определить величину которого можно соответствующим по величине щупом протолкнув его между верхней точкой шарика и зеркалом обоймы в самой нижней точке, или поставив подшипник на плиту, но тогда зазор будет замеряться по самой крайней верхней точке (см. рис. 4.).

Рис. 4. Замер радиального смещения обойм

Необходимые инструменты

Для проведения работ вам понадобится помытая машина УАЗ, пара домкратов, молоток, ключ для затягивания регулировочных гаек и набор стандартных накладок. Специальная оснастка поставляется в ремонтных наборах по замене вкладышей и шкворней или продается отдельно. Ключ представляет собой шлицевую накладку, попадающую своими выступами в пазы зажимной гайки. Для точной затяжки используйте динамометрический ключ щелчкового типа.

Этапы проведения простой регулировки шкворней

При возникновении небольших зазоров производится регулировка без полной разборки поворотного механизма.

1. Нужно зафиксировать УАЗ на ровной площадке, поднять домкратами передний мост и снять передние колеса.
2. Снять защитные накладки и прокладки на зажимных втулках шкворневого соединения.
3. Осадить несколькими ударами шкворневой палец для уменьшения предварительного натяга.
4. Используя специальный ключ, подтянуть зажимную втулку до устранения возникших люфтов. Протяжка производится на 10-12º, момент затяжки не более 30 Нм.
5. Регулировочные действия нужно производить поочередно на верхней и нижней опоре.
6. После этого проверяется усилие при движении поворотного кулака, которое должно быть свободным.
7. Выполняется смазка зажимных втулок, затем устанавливаются прокладка с защитной крышкой.

Когда люфт подвески Патриота значительный, и простая регулировка не поможет, необходимо заменить вкладыши шарового соединения, чтобы избежать его окончательной поломки. В этом случае производится полная разборка передней подвески и последующая регулировка шкворневого механизма.

• Нужно снять тормозной диск. Можно оставить его в подвешенном состоянии, предварительно закрепив, чтобы не оборвать тормозной шланг.
• Освободить крепление цапфы к поворотному кулаку и снять все в сборе со ступицей, муфтой и тормозным кожухом.
• Достать полуось, для чего вращательно-поступательными усилиями тяните за тело оси до его окончательного выхода из картера переднего моста.
• Открутите наконечники поворотных тяг от кулака, выверните болты крепления и снимите поворотный кулак.
• Данный узел помещается в тиски и разбирается для извлечения изношенных вкладышей.
• Затем производится сборка передней подвески УАЗ в обратном порядке.
• При сборке проводится соответствующая смазка всех узлов.

При разборке поворотного устройства проводится последующая регулировка взаимного расположения шкворневого механизма с корпусом кулака. Необходимо проконтролировать, чтобы шариковые опоры точно располагались относительно кулака, погрешность может быть около 0,2 мм. Общий момент, при котором оканчивается регулировка, составляет не более 250 Нм. Для этого нужно применять динамометрический ключ, чтобы точно фиксировать момент затяжки.

После работы рекомендуется прошприцевать тавотницы

После таких сложных операций производится регулировка схождения передних колес для предотвращения их износа. Патриот после данных работ должен стать более управляемым и предсказуемым на больших скоростях.

Все процедуры можно делать своими руками, но с обязательным привлечением опытного напарника. Узлы передней подвески на УАЗ достаточно тяжелые, да и регулировка шаровых опор вдвоем выполняется успешнее. Тем более вы приобретете неоценимый опыт, который пригодится в поездках по пересеченной местности. Необходимый ремонт в полевых условиях будет проходить намного легче.

Величина зазоров

Внутренние зазоры делятся на эксплуатационный и изначальный. Зазор это максимальное перемещение внутренней или наружной обоймы относительно друг друга. Работа подшипника, превышающая температуру узла на 5-10°С считается нормальной. Для более высокой разницы требуется боле увеличенный зазор.

Конструктивно группы подшипников имеющих радиальное направление нагрузки сгруппированы в ряды по величине зазоров. Каждая группа регламентируется по максимальной и минимальной величине радиального зазора и обозначается номерами (см. табл. 1).

Самая распространённая – это нормальная группа, которая в обозначении подшипника не кодируется, более увеличенные зазоры в группах 3 -7 распространены меньше, 6 и 8 имеет специальное назначения в машиностроении.

Рассмотрим где указывается величина зазора в обозначении подшипника:

• 76-180306У1С2Ш2У Группа зазора — 7 (увеличеная),
• 30-3610Н здесь зазор обозначен цифрой 3 (увеличенный, см. таб.1 и табл. 2).

Таблица 1

Группы зазоров подшипников и их обозначения
Обозначение группы зазоров	Наименование типов подшипников
	Шариковые радиальные однорядные без канавок для вставления шариков с отверстием:
6, нормальная, 7, 8, 9	цилиндрическим
2, нормальная, 3, 4	коническим
	Шариковые радиальные сферические двухрядные с отверстием:
2, нормальная, 3, 4, 5	цилиндрическим
2, нормальная, 3, 4, 5	коническим
	Роликовые радиальные с короткими цилиндрическими роликами с цилиндрическим отверстием; роликовые радиальные игольчатые с сепаратором:
1, 6, 2, 3,4	с взаимозаменяемыми деталями
0, 5, нормальная, 7, 8, 9	с невзаимозаменяемыми деталями
	Роликовые радиальные с короткими цилиндрическими роликами с коническим отверстием:
2, 1, 3, 4	с взаимозаменяеыми деталями
0, 5, 6, 7, 8, 9	с невзаимозаменяемыми деталями
Нормальная, 2	Роликовые радиальные игольчатые без сепаратора
	Роликовые радиальные сферические однорядные с отверстием:
2, нормальная, 3, 4, 5	Цилиндрическим
1, 2, нормальная, 3, 4, 5	Коническим
	Роликовые радиальные сферические двухрядные с отверстием:
1, 2, нормальная, 3, 4, 5	цилиндрическим
1, 2, нормальная, 3, 4, 5	коническим
	Шариковые радиально-упорные двухрядные:
2, нормальная, 3, 4	с неразъемным внутренним кольцом
2, нормальная, 3	с разъемным внутренним кольцом

Таблица 2

Размеры зазоров для однорядных радиальных шариковых подшипников без канавок для вставления шариков с цилиндрическим отверстием
Номинальный диаметр d отверстия подшипника, мм	Размер зазора Gr, мкм
min	max	min	max	min	max	min	max	min	max
Группа зазора
6	нормальная	7	8	9
Св. 10 до 18 включ.	9	3	18	11	25	18	33	25	45
18 – 24	10	5	20	13	28	20	36	28	48
24 – 30	1	11	5	20	13	28	23	41	30	53
30 – 40	1	11	6	20	15	33	28	46	40	64
40 – 50	1	11	6	23	18	36	30	51	45	73
50 – 65	1	15	8	28	23	43	38	61	55	90
65 – 80	1	15	10	30	25	51	46	71	65	105
80 – 100	1	18	12	36	30	58	53	84	75	120
100 – 120	2	20	15	41	36	66	61	97	90

Группы зазоров

Подшипники с уменьшенным зазором применяются там, где необходимо повышение жесткости в осевом и радиальном направлениях. Например, в скоростных узлах, или в узлах, где по условиям эксплуатации ожидается повышенный нагрев наружного кольца относительно внутреннего.

Подшипники с нормальным зазором подходят в условиях относительно небольших частот вращения и нагрузки. При этом наружные кольца монтируются в корпус с зазором, внутренние – туго монтируются на вал. Температура внутреннего кольца выше наружного на 5-10 градусов.

Различают три вида радиальных зазоров: начальный, посадочный и рабочий.

Зазор в подшипнике до установки его на вал и в корпус называется начальным радиальным зазором.

Посадочный радиальный зазор – это зазор в подшипнике после установки его на рабочее место, то есть, после уменьшения внутреннего диаметра наружного кольца и увеличения наружного диаметра внутреннего кольца в результате образования посадочного натяжения. При этом в подшипнике либо сохраняется некоторый зазор, либо образуется натяжение.

Рабочий зазор образуется во время работы механизма при установившимся температурном режиме в подшипниковом узле. Посадочный зазор всегда меньше начального вследствие изменения диаметров колец подшипника при их установке с посадочным натяжением, а рабочий зазор уменьшается или увеличивается под влиянием перепада температур и увеличивается под действием приложенной нагрузки.

Отмеченная взаимосвязь между начальным, посадочным и рабочим зазором справедлива лишь для нерегулируемых подшипников и не относится к подшипникам, у которых радиальный зазор и осевая игра регулируются при сборке узла.

Основная область применения подшипников с увеличенными радиальными зазорами – опоры, в которых кольца подшипника вследствие больших динамических нагрузок монтируют на вал и в корпус со значительными посадочными натяжениями, а также опоры со значительными колебаниями рабочих температур. В принципе, чем меньше зазоры, тем выше точность вращения подшипника, больше его долговечность, одновременно — работает большее количество тел качения. Тем не менее, подшипники с зазорами, равными нулю, не выпускаются. Дело в том, что при тугих насадках в корпус и на вал из-за нагрева подшипникового узла может возникнуть защемление (заклинивание) тел качения и, в конечном счете, даже разрушение подшипника.

Большинство стандартных подшипников изготавливаются по нормальной группе радиального зазора, которая обеспечивает, при обычных для большинства случаев посадках и температурных условиях, удовлетворительную работу подшипникового узла.

Замена подшипника и сальника корпуса внутреннего шарнира привода переднего моста Шеви Нива

Перед началом работ приготовьте молоток, бородок, съемник стопорных колец и герметик. Для замены подшипника и сальника корпуса внутреннего шарнира потребуется снять привод передних колес после чего

Снимите стопорное кольцо подшипника, при помощи молотка и деревянной проставки сбейте и снимите корпус и подшипник с вала

Используя молоток и бородок, снимите сальник внутреннего ШРУС переднего колеса

Смажьте рабочую кромку сальника трансмиссионным маслом, а на наружную поверхность нанесите тонкий слой герметика

Затем при помощи молотка аккуратно запрессуйте сальник в корпус, установите снятые детали в порядке, обратном снятию, при необходимости произведите замену старого подшипника ШРУс Нива Шевроле на новый.

Правила регулировки шкворней на УАЗ Патриот

Отечественные внедорожники периодически нуждаются в обслуживании ходовой части. Систематический осмотр вашего железного коня позволит заблаговременно произвести необходимые работы по обеспечению нормального функционирования всех основных узлов.

Протяжка и регулировка шкворней передней подвески УАЗ делаются в трех случаях:

• при износе вкладышей шарнирного соединения и появлении заметных люфтов;
• при необходимости разборки поворотного кулака для его обслуживания;
• при замене шкворневого соединения.

В первом случае не производится полная разборка и смазка поворотного механизма, а выполняется операция дополнительной затяжки регулировочных гаек. В остальных вариантах передний мост Патриота разбирается полностью с вытаскиванием полуосей и всех составляющих.

Замена сальника ведущей шестерни переднего моста ВАЗ-21213, 21214

Отсоединяем от редуктора переднего моста карданный вал (статья – «Снятие карданного вала»).

Выводим корпуса внутренних шарниров приводов передних колес из зацепления с шестернями приводов редуктора переднего моста.

Динамометром проворачиваем по часовой стрелке ведущую шестерню за гайку крепления фланца и определяем момент ее сопротивления вращению.

В отверстия фланца вставляем болты и наворачиваем на них гайки, для того чтобы создать упор

Накидным ключом или головкой на 24 отворачиваем гайку фланца, удерживая его от проворачивания подходящей монтажной лопаткой

Под гайкой находится шайба, снимаем ее

Снимаем фланец с ведущей шестерни

При особом затруднении, можно спрессовать его съемником

Поддеваем отверткой сальник

Смазываем рабочую поверхность сальника и запрессовываем его подходящей головкой или отрезком трубы.

Устанавливаем фланец и шайбу на ведущую шестерню.

Удерживая фланец, затягиваем гайку его крепления моментом 118—255 Нм (12—26 кгс.м), периодически проверяя момент сопротивления вращению ведущей шестерни (проворачиванием шестерни динамометром по часовой стрелке).

Если первоначально замеренный момент сопротивления вращению был не ниже 59,0 Нм (6 кгс·м), то новый момент должен быть больше этой величины на 9,8—19,6 Нм (1—2 кгс·м).

Если же первоначальный момент был меньше 59,0 Нм (6 кгс·м), то гайку крепления фланца затягиваем до достижения момента сопротивления вращению 59,0—88,0 Нм (6—9 кгс·м), не превышая при этом момента затягивания 118—255 Нм (12—26 кгс.м).

Если при затягивании гайки момент сопротивления вращению ведущей шестерни превысил 88,0 Нм (9 кгс·м), что указывает на завышенный предварительный натяг подшипников, заменяем распорную втулку редуктора и вновь проводим регулировку.

Дальнейшую сборку и установку узлов производим в обратной последовательности.

По каталогу сальник ведущей шестерни главной передачи — №2121-2302052
