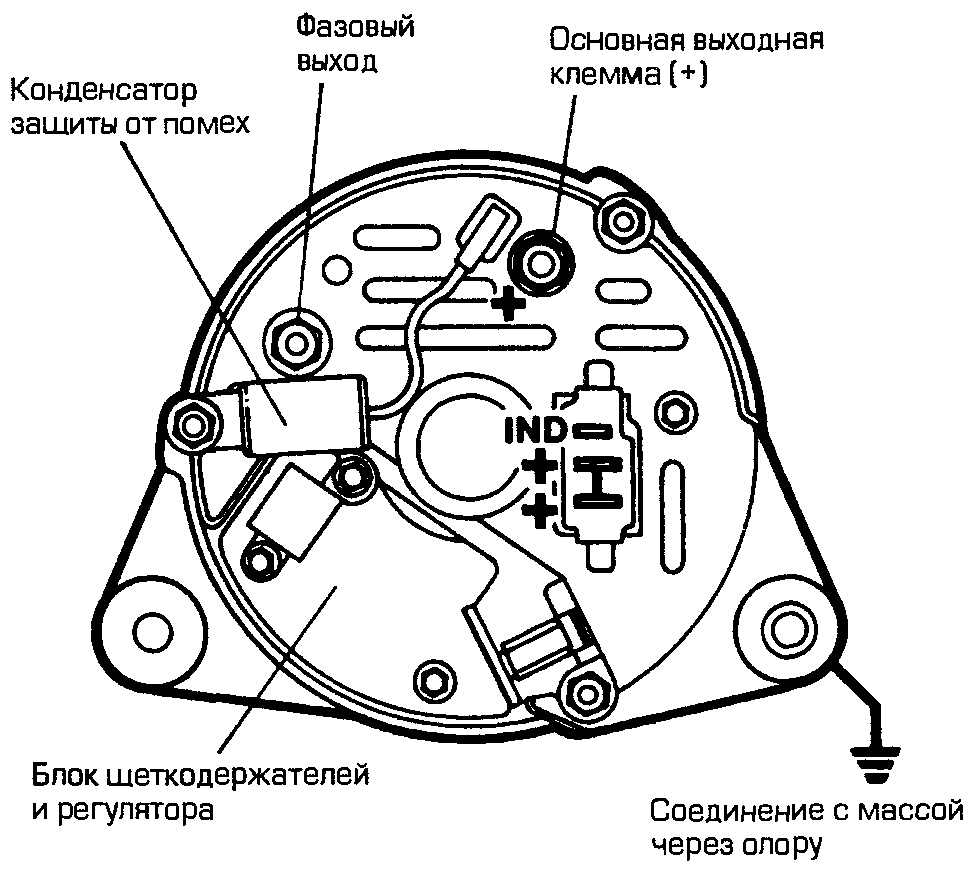

Назначение клемм на генераторе

Меры предосторожности

Эксплуатация генераторной установки требует соблюдения некоторых правил, связанных, главным образом, с наличием в них электронных элементов.

Не допускается работа генераторной установки с отключенной аккумуляторной батареей. Даже кратковременное отсоединение аккумуляторной батареи при работающем генераторе может привести к выходу элементов регулятора напряжения из строя.

При полностью разряженной аккумуляторной батарее машину невозможно завести, даже если катать ее на буксире: АКБ не дает тока возбуждения, и напряжение в бортовой сети остается близким к нулю. Помогает установка исправной заряженной батареи, которая затем при работающем двигателе меняется на прежнюю, разряженную. Чтобы избежать выхода из строя элементов регулятора напряжения (и подключенных потребителей) из-за повышения напряжения, на время перестановки батарей необходимо включить мощные потребители электроэнергии, таких, как обогрев заднего стекла или фары. В дальнейшем за полчаса-час работы двигателя на 1500-2000 об/мин разряженная батарея (если она исправна) зарядится достаточно для того, чтобы завести двигатель.

Не допускается подсоединение к бортовой сети источников электроэнергии обратной полярности (плюс на “массе”), что может произойти, например, при запуске двигателя от посторонней аккумуляторной батареи.
Не допускаются любые проверки в схеме генераторной установки с подключением источников повышенного напряжения (выше 14 В).
При проведении на автомобиле электросварочных работ клемма “масса” сварочного аппарата должна быть соединена со свариваемой деталью. Провода, идущие к генератору и регулятору напряжения следует отключить.

Ротор генератора

Ротор представляет собой стержень, сделанный из металла с обмоткой возбуждения. Если взглянуть на один из его концов, можно увидеть специальные кольца контакта со скользящими щёточками.

Проверка ротора

В первую очередь необходимо извлечь стержень и провести внешний осмотр обмотки, а также подшипников. В некоторых случаях проблема заключается в повреждениях. Если всё в порядке, тогда следует переходить к проверке с помощью мультиметра.

На приборе следует выставить режим “Измерение сопротивления”. Его следует проверить между контактными кольцами. Данное значение не должно быть слишком большим – это говорит об исправности и целостности обмотки.

Lada Priora hatchback Black Hatc › Logbook › Замена генератора на приоре с кондиционером панасоник.

Ну собственно из темы понятно, что когда я приговорил свой старый генератор, я поехал за новым. В течении года я периодически читал и просматривал статьи о том кто и и какие генераторы ставит на приоры. Читал мнения о них. И факты об использовании. Честно говоря за год не обнаружил чего то неординарно вечного того, что не ломается и не подводит. Будь то ПРАМО, БОШ или ЕЛДИКС. У кого то работает на ура, а кто то выкидывает его через неделю. То же самое могу сказать и про КЗАТЭ. О генераторах этой фирмы вообще был очень замечательный и смешной комментарий как на заводе от которого остались одни стены при помощи медведя и старого молотка собирают эти генераторы.) Ну да и бог с ним каждый хвалит свое болото. И так же кому как повезет. Я не утруждал себя особым выбором. Так же год назад проехал по магазинам приглядел себе обычный генератор КЗАТЭ на 115 ампер. И так сказать спустя год меня ничего не убедило его не покупать. Дешевый, прост в переборке. все запчасти можно купить.У меня стоял КЗАТЭ от калины на 85 ампер.

И так. Купил и поехал менять его на эстакаду чтоб нагляднее можно было этот процесс запечатлеть. на земле честно даже маленько удобнее менять чем на эстакаде.

Вот собственно и сам процесс. Если еще кто не знает он довольно прост. в этот раз я пошел на рекорд и снял его за 9 минут. Отсоединяем минус АКБ

Это очень важно так как машины горят очень быстро. Поверьте я свою тушил

Отсоединяем от генератора два провода под одной гайкой и фишку которая идет на приборную панель Если есть защита снимаем ее. Потом снимаем ремень генератора. тут тоже особо расписывать нечего.

Потом откручиваем верхний болт крепления генератора. Нужно два ключа на 13

потом лезем под машину и откручиваем нижний болт крепления генератора к кронштейну. Понадобиться трещетка удлинитель возможно карданчик и головка на 17. Еще есть нюанс. вроде как с завода с этой стороны идет гайка. но потом этот болт переворачивают. так как вроде так удобнее ставить. Но затянуть становиться не просто.

Если болт прокручивает то нужно изловчиться и поставить ключ на 13 на гайку с другой стороны. Полагаю ключом подлиннее это сделать будет более проще.

откручиваем вытаскиваем болт сдергиваем генератор сдвигаем его не много в сторону акб лезем под машину и он падает нам в руки. Рукав кондиционера будет не много мешать.

Новый генератор КЗАТЭ на 115 ампер

Собираем в обратном порядке. Заводим его под машиной. можно наживить его на болт верхнего крепления и ловить отверстия снизу.

Самый минус на эстакаде практически нет возможности подлезть к гайке нижнего крепления. на земле это сделать проще) Ставим все затягиваем все цепляем проверяем.

Это на холостых. Так же провел замеры на различных нагрузках. описывать не буду. скажу только что ожидания оправдал. Просадок в вольт как на прошлом замечено не было.

Ну и в принципе все. Выражаю огромную благодарность месяцу февралю за теплую и солнечную погоду, без которой, замена генератора бы порядком осложнилась.)

Price tag: 4 700 ₽ Mileage 58000 km

Признаки неисправности генератора

В процессе эксплуатации любого автомобиля нередко возникают какие-либо неприятные ситуации в виде выхода из строя того или иного элемента. Нива не является исключением, и чаще всего страдает генератор.

Если кажется, что генератор неисправен, рекомендуется проверить его работоспособность с помощью мультиметра. Для этого потребуется запустить двигатель и проверить напряжение на клеммах аккумулятора. Стандартное значение, которое должен показывать мультиметр, составляет 13,6 В.

Если показатели во время замера выше, значит, в конструкции произошел обрыв или замыкание обмоток. То же самое можно сказать и про случай, когда напряжение ниже указанного числа. Данную процедуру проводят вне зависимости от двигателя: инжектор или карбюратор.

В современных машинах поломки электрической системы — одни из распространённых. Большое количество электроники обязывает особо тщательно контролировать работу и состояние генератора и аккумулятора, потому что их выход из строя может обездвижить автомобиль. Самыми популярными признаками неисправности генератора являются:

световая индикация аккумуляторной батареи на панели приборов;
нестабильная работа АКБ (её выкипание или недозаряд);
различная интенсивность света фар;
посторонние звуки со стороны генератора.

Если вы заметили некорректную работу автомобиля, то, возможно, ток зарядки аккумулятора от генератора недостаточен.

Не стоит списывать неработающий генератор со счетов: узнайте, есть ли ремкомплекты и запасные части. По возможности замените их. Если вы не можете самостоятельно осуществить ремонтные работы, то отдайте генератор в мастерскую. Многие умельцы сумеют восстановить агрегат без лишних затрат и в кратчайшее время.

Однако отдельные поломки требуют покупки нового устройства, генерирующего электроэнергию. Например, выходящий из строя подшипник, который впаян в корпус генератора не подлежит восстановлению или замене в большинстве случаев.

Помните, что поломка этого узла может быть вызвана не только износом и коррозией, но и плохим качеством элементов, комплектующих; чрезмерная нагрузка; внешнее воздействие солей, жидкостей, температур.

Признаки неисправности

На автомобильных форумах можно часто заметить жалобы владельцев Лада с кондиционером на повышенный ток. Стоит сразу сказать, что ток повышенным не бывает – это относится к напряжению. Если приборы показывают вам, что в генераторе слишком высокий ток, значит нужно искать проблему в реле. К электрическим дефектам можно отнести выгорание или износ щеток, обрыв проводки и обмоток, повреждение реле регулятора (повышенный ток), дефекты в работе диодного моста. Что касается механических поломок, то к ним относятся изношенные пружины и подшипники, повреждение ремня или повреждения в корпусе.

Понять, что генератору Лада нужен ремонт или замена можно по следующим признакам:

Посторонние звуки при движении, которые доносятся из правой части капота.
При диагностике приборы сообщают, что в узле повышенный ток. Схема такого не предусматривает.
Индикатор разряда АКБ мигает или светится даже при работающей силовой установке.
Свет фар стал тусклым.
Яркость оптики постоянно меняется.

Инструкция по снятию и установке

Как показывает практика, основной причиной, по которым узел выходит из строя, является подключение различных электронных девайсов в бортовую сеть авто. Много потребителей энергии нуждаются в высоком напряжении генератора. Поэтому при покупке узла необходимо учитывать, сколько устройств будет подключаться к нему. Если взять механизм на 115а или 120а, это будет самый разумный выбор для автомобилей, «напичканных» электроникой.

Подробнее о демонтаже и установке узнайте далее:

Для выполнения работ вам понадобится ключ на 13. В первую очередь необходимо отключить аккумулятор.
В соответствии с инструкцией по эксплуатации, произведите демонтаж ремешка привода механизма. После этого можно отключить колодку с проводкой от разъема D+ на устройстве.
Затем вам необходимо будет отодвинуть резиновый чехол и открутить гайку. Сделав это, можно отсоединить проводку от контактной шпильки.
После этих действий выкрутите гайку винта нижнего фиксатора узла к специальному кронштейну. Саму гайку можно демонтировать с дистанционной втулкой.
Далее, извлеките винт фиксатора. После этого гайку фиксации узла к верхнему креплению можно полностью выкрутить.Регулировочный винт также нужно полностью выкрутить, после этого демонтируйте натяжную планку.
Выполнив все эти действия, можно демонтировать механизм с машины. Производится ремонт узла с заменой всех необходимых элементов. После того, как ремонт будет произведен, генератор можно поставить на место, процедура установки выглядит идентично демонтажу, только все действия повторяются в обратном порядке. После монтажа необходимо произвести регулировку натяжения ремешка. Если ремень будет не отрегулирован, это может стать причиной неправильной работы механизма. После всех завершающих ремонтную процедуру действий гайку фиксации натяжной планки необходимо закрутить с соблюдением момента 20 Нм.

Генератор

7.2.1. Особенности конструкции

ОБЩИЕ СВЕДЕНИЯ

Генератор 94.3701

1 – кожух;2 – вывод «В+» для подключения потребителей;3 – помехоподавляющий конденсатор 2,2 мкФ;4 – общий вывод дополнительных диодов (присоединяется к выводу «D+»
регулятора напряжения);5 – держатель положительных диодов выпрямительного блока;6 – держатель отрицательных диодов выпрямительного блока;7 – выводы обмотки статора;8 – регулятор напряжения;9 – щеткодержатель;10 – задняя крышка;11 – передняя крышка;12 – сердечник статора;13 – обмотка статора;14 – дистанционное кольцо;15 – шайба;

16 – конусная шайба;17 – шкив;18 – гайка;19 – вал ротора; 20 – передний подшипник вала ротора;21 – клювообразные полюсные наконечники ротора;22 – обмотка ротора;23 – втулка;24 – стяжной винт;25 – задний подшипник ротора;26 – втулка подшипника;27 – контактные кольца;28 – отрицательный диод;29 – положительный диод;30 – дополнительный диод;31 – вывод «D» (общий вывод дополнительных диодов)

Схема соединений системы генератора

1 – аккумуляторная батарея;2 – генератор;3 – монтажный блок;4 – выключатель зажигания;5 – контрольная лампа заряда аккумуляторной батареи, расположенная
в комбинации приборов

Предупреждения

«Минус»
аккумуляторной батареи всегда должен соединяться с «массой», а «плюс» – подключаться
к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет
повышенный ток через вентили генератора, и они выйдут из строя.

Не допускается работа
генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение
кратковременных перенапряжений на выводе«В+» генератора, которые могут повредить
регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка
работоспособности генератора «на искру» даже кратковременным соединением вывода
«В+» генератора с «массой». При этом через вентили протекает значительный ток,
и они выходят из строя. Проверять генератор можно только с помощью амперметра
и вольтметра.

Вентили генератора не
допускается проверять напряжением более 12 В или мегомметром, так как он имеет
слишком высокое для вентилей напряжение и они при проверке будут пробиты (произойдет
короткое замыкание).

Запрещается проверка
электропроводки автомобиля мегомметром или лампой, питаемой напряжением более
12 В. Если такая проверка необходима, то предварительно следует отсоединить
провода от генератора.

Проверять сопротивление
изоляции обмотки статора генератора повышенным напряжением следует только на
стенде и обязательно с отсоединенными от вентилей выводами фазных обмоток.

При электросварке узлов
и деталей кузова автомобиля следует отсоединять провода от всех клемм генератора
и аккумуляторной батареи.

Генератор типа 94.3701 – переменного тока, трехфазный, со встроенным выпрямительным
блоком и электронным регулятором напряжения, правого вращения (со стороны привода).

На части автомобилей может быть установлен генератор ААК–5102 производства
Словении. Этот генератор по своим характеристикам и установочным размерам взаимозаменяем
с генератором 94.3701, но имеет некоторые отличия в устройстве узлов и деталей.
В данной главе описывается генератор 94.3701.

Статор и крышки 10 и 11 (рис. Генератор
94.3701) стянуты четырьмя винтами. Вал ротора 19 вращается в подшипниках20 и 25, которые установлены в крышках. Питание к обмотке ротора
(обмотке возбуждения) подводится через щетки и контактные кольца 27.

10810

Схема соединений генератора показана на рис. Схема
соединений системы генератора. Напряжение для возбуждения генератора при
включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора)
через контрольную лампу 5, расположенную в комбинации приборов. При включении
зажигания лампа должна гореть, а после пуска двигателя – гаснуть, если генератор
исправен. Яркое горение лампы или свечение ее в полнакала говорит о неисправностях.

После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов,
установленных на выпрямительном блоке генератора.

Вывод «W» генератора на автомобилях семейства ВАЗ–2110 не используется. Техническая характеристика генератора типа 94.3701

максимальная сила тока отдачи при 13 В и 6000 мин–1, А	80
пределы регулируемого напряжения, В	13,2–14,7
передаточное отношение двигатель-генератор	1:2,4
емкость конденсатора, мкФ	2,2±20%

Электрическая схема поключения генератора

Рис2 Схема соединений системы генератора: 1 — аккумуляторная батарея; 2 — генератор; 3 — монтажный блок; 4 — выключатель (замок) зажигания; 5 — сигнальная лампа разряда аккумуляторной батареи, расположенная в комбинации приборов

После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.

Генератор в автомобилях предназначен для выработки электроэнергии и заряда аккумулятора. При нарушении нормальной работы автомобильного электрогенератора, аккумулятор начинает разряжаться и вскоре авто перестанет заводиться совсем – не хватит заряда АКБ. Это устройство состоит из трехфазного диодного моста, который, в свою очередь, имеет кремниевых 6 диодов. Электрическое напряжение создается возбуждением выпрямителя тока в тот момент, когда полюса ротора меняются под обмотками статора. Когда ротор вращается внутри машинного статора, полюса ротора меняются. Чтобы увеличить значение магнитных потоков, статор содержит в себе электромагнитную возбуждающую обмотку в районе магнитопроводов. Маркировка и обозначение проводов:

Р — розовый.
Ф — фиолетовый.
О — оранжевый.
ЧБ — черно-белый.
КБ — коричнево-белый.
ЧГ — черно-голубой.
К — коричневый.
Ч — черный.
Б — белый.

Проверка генератора

Запустите двигатель, дайте ему поработать несколько минут, затем, нажав на педаль «газа», доведите обороты коленчатого вала до 3000 мин -1.

1. Включите все потребители: дальний свет фар, обогрев заднего стекла, вентилятор отопителя, стеклоочиститель, аварийную сигнализацию.

2. Замерьте напряжение на выводах аккумуляторной батареи, которое должно быть выше 13 В. Если это не так, неисправны обмотки генератора (обрыв или замыкание), регулятор напряжения со щеточным узлом или окислены контактные кольца обмотки возбуждения.

3. Для того чтобы убедиться в исправности регулятора напряжения, выключите все потребители, кроме фар дальнего света, и вновь измерьте напряжение. Оно должно быть в пределах 13,2-14,7 В.

4. Снятый регулятор напряжения можно проверить, подключив между щетками лампу (1-5 Вт, 12 В), а к выводам «D+» и «масса» — источник питания (только постоянного тока!), вначале напряжением 12 В, а затем 15-16 В. В первом случае лампа должна гореть, во втором – нет. Если лампа горит в обоих случаях, в регуляторе – пробой, если не горит – обрыв или нарушен контакт между щетками и выводами регулятора. В обоих случаях регулятор следует заменить.

5. Для проверки вентилей выпрямительного блока отсоедините провода от аккумуляторной батареи, генератора и от вывода «D+» регулятора напряжения.

6. «Плюс» батареи через лампу (1-5 Вт, 12 В) подсоедините к выводу «В+» генератора, а «минус» — к его корпусу. Если лампа горит, то и в блоке «положительных», и в блоке «отрицательных» вентилей имеется короткое замыкание.

7. Для проверки замыкания в «положительных» вентилях «+» батареи через лампу соедините с выводом «В+» генератора, а «-» — с выводом одной из фазных обмоток статора. Если лампа горит, пробиты один или несколько положительных вентилей.

8. Для проверки замыкания в «отрицательных» вентилях «+» батареи через лампу соедините с выводом одной из фазных обмоток статора, а «-» — с корпусом генератора. Если лампа горит, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на корпус генератора.

Чтобы исключить замыкание обмоток, генератор снимают с автомобиля и, отсоединив обмотки от регулятора напряжения и выпрямительного блока, проверяют их замыкание на «массу» с помощью лампы или омметра. Вентили генератора можно также проверить омметром, не подключая аккумулятор и контрольную лампу.

9. Замыкание дополнительных диодов можно проверить, подключив «+» батареи через лампу к выводу «D» генератора, а «-» — к выводу одной из фазных обмоток статора.

Если лампа горит, один или несколько дополнительных диодов пробиты.

Обрыв в основных вентилях определяется по резкому снижению тока отдачи (падению напряжения под нагрузкой). Однако это может быть также следствием обрыва или замыкания в обмотках генератора.

Обрыв в дополнительных вентилях можно определить по низкому напряжению на штекере «D» (ниже 14 В) при средней частоте вращения ротора генератора.

Определить исправность каждого диода (основного или дополнительного) можно только на снятом выпрямительном блоке омметром или контрольной лампой. Выпрямительный блок при выходе из строя рекомендуется заменять в сборе. Допускается замена отдельных вентилей, однако для основных вентилей потребуется их перепрессовка в держателе – операция, требующая аккуратности и навыка.

Проверка работы генератора

Проверить работоспособность генератора можно несколькими способами применяя определенные методы, например: можно проверить ток отдачи генератора, падение напряжения на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.

Для проверки будет необходим мультиметр, автомобильный аккумулятор и лампа с припаянными проводами, провода для подключения между генератором и аккумулятором, а еще можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.

Элементарная проверка лампочкой и мультиметорм

Схема подключения: выходная клемма (В+) и ротор (D+). Лампу нужно подключить между основным выходом генератора В+ и контактом D+. После этого берем силовые провода и подключаем “минус” к минусовой клемме аккумулятора и к массе генератора, “плюс” соответственно к плюсу генератора и к выходу В+ генератора. Закрепляем на тиски и подключаем.

Включаем тестер в режим (DC) постоянного тока, цепляем один щуп на аккумулятор к “плюсу”, второй также, но к “минусу”. Далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этом момент перестанет гореть, а напряжение уже будет 14,9В. После чего добавляем нагрузку, берем гологенную лампу H4 и вешаем ее на клемму аккумулятора, она должна загореться. После чего в аналогичном порядке подключаем дрель и напряжение на вольтметре будет показывать уже 13,9В. В пассивном режиме аккумулятор под лампочкой дает 12,2В, а когда крутим дрелью, то 13,9В.

Схема проверки генератора

Строго не рекомендуется:

Проводить проверку на работоспособность генератора путем короткого замыкания, то есть “на искру”.
Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
Соединение клеммы “30” (в некоторых случаях B+) с “массой” или клемму “67” (в некоторых случаях D+).
Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Генератор в автомобилях предназначен для выработки электроэнергии и заряда аккумулятора. При нарушении нормальной работы автомобильного электрогенератора, аккумулятор начинает разряжаться и вскоре авто перестанет заводиться совсем — не хватит заряда АКБ. Это устройство состоит из трехфазного диодного моста, который, в свою очередь, имеет кремниевых 6 диодов. Электрическое напряжение создается возбуждением выпрямителя тока в тот момент, когда полюса ротора меняются под обмотками статора. Когда ротор вращается внутри машинного статора, полюса ротора меняются. Чтобы увеличить значение магнитных потоков, статор содержит в себе электромагнитную возбуждающую обмотку в районе магнитопроводов. Маркировка и обозначение проводов:

Р — розовый.
Ф — фиолетовый.
О — оранжевый.
ЧБ — черно-белый.
КБ — коричнево-белый.
ЧГ — черно-голубой.
К — коричневый.
Ч — черный.
Б — белый.

Какой генератор лучше поставить?

Вне зависимости от того, какой генератор на Приоре стоит, владельцы этих авто часто производят замену узла в связи с тем, что не все устройства позволяют подключать к бортовой сети различное оборудование. Какой производитель хороший и какое устройство лучше поставить на Лада Приора?

Поставить можно генераторы таких брендов:

БАТЭ 90 ампер;
КЗАТЭ 115а;
БОШ 120 ампер;
устройства производства ВАЗ на 120 или 115а.

Генераторный узел для Приоры

В принципе, в продаже можно найти и другие модели генераторных устройств для отечественных авто. При покупке главное — проверить целостность узла, чтобы на корпусе не было следов повреждений. С тавить лучше большой мощности, чтобы был запас мощности, тем самым устройство прослужит дольше . Кроме того, следует учитывать, что менее мощные генераторы ставить не рекомендуется, особенно, если к бортовой сети авто подключается множество устройств.

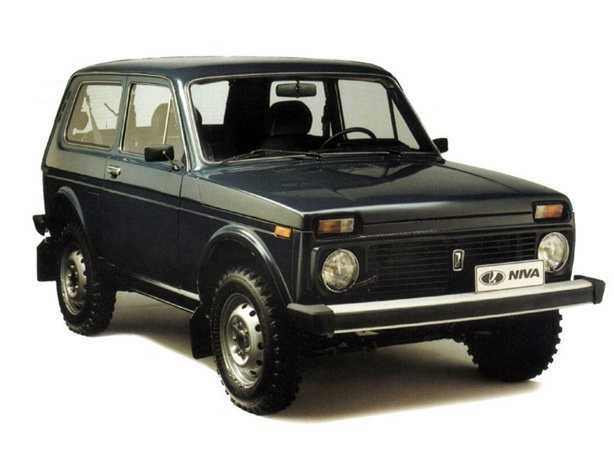

Генератор Нива 2121, 21213, 21214

Каждый автомобилист знает о том, что генератор – это довольно-таки важный элемент в конструкции любого автомобиля, благодаря которому удается привести двигатель в движение и обеспечить все системы транспортного средства необходимой энергией.

Автомобиль российского производства Нива в модификации 21214, 2121, 21213 – транспортные средства, с которыми сталкивался практически каждый второй автолюбитель в России.

Несмотря на выпуск нескольких моделей, наполнение Нивы практически ничем не отличается. Так, производители использовали в качестве генератора в машинах агрегаты с артикулами 9412.3701, 371.3701.

Меры профилактики

Что нужно учесть, чтобы не допустить проблем в работе электрооборудования:

При обнаружении скачков напряжений или замыканий немедленно обращайтесь к электрику или устраняйте проблему самостоятельно.
Регулярно проводите техническое обслуживание аккумулятора, не менее двух раз в год

При ТО уделите внимание диагностике уровня жидкости в банках, осматривайте корпус на предмет повреждений, а также заряжайте батарею, чтобы восполнить ее разряд.
При укладке проводки все провода должны быть надежно заизолированы.
Не включайте приборы, магнитолу и печку на полную мощность, если двигатель не заведен. Это приведет к ускоренному разряду батареи.
Никогда не ставьте в блок предохранителей самодельные предохранительные устройства (в виде перемычки ил проволоки или монеты).
