Как найти неисправный гидрокомпенсатор 406 двигатель

Устранение стука

Иногда автовладельцы предпринимают попытки самостоятельно решить проблему стучащих гидрокомпенсаторов. Ничего против не имею, поскольку промыть или отремонтировать элемент своими руками вполне реально.

Приготовьтесь, что на работу уйдет много времени и сил. Без опыта ремонта машин лезть туда не стоит. Полагаться полностью на промывку не стоит, поскольку она не всегда позволяет восстановить нормальную работу компенсатора. Это обусловлено тем, что причинами стука может выступать масло или неисправности в других системах двигателя.

Не забываем про ситуации, когда на холодную стук слышно, а на горячую он пропадает. Тут точно причина не в низкой температуре масла. Подобное явление частое. Потому автовладельцы часто игнорируют эту симптоматику, поскольку стук вскоре пропадает.

При постукивании одного гидрокомпенсатора можно попробовать такой метод ремонта:

• проверните коленчатый вал так, чтобы открылся клапан, подходящий к проблемному ГК;
• проверните клапан с пружиной на угол, чтобы удалось сдвинуть элементы, которые неправильно стоят;
• запустите мотор.

Если после этого стук не исчез, без полноценной профессиональной диагностики не обойтись. Подобная методика ремонта актуальна для ВАЗов и Приоры, например.

Когда не разогретый движок стучит, страшного тут ничего нет. Вероятнее всего, смазочное вещество пока еще густое и не успело прогреться. То есть стуки на холодную допустимы и с ними можно спокойно ездить дальше. Если же звук не пропадает после прогрева, тогда оставьте авто в покое до устранения неисправностей.

Об устройстве газораспределительных механизмов

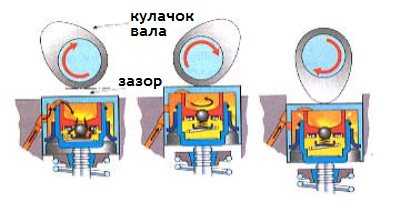

В простом случае компенсатор – это продолжение пятки клапана. Точнее, гидрокомпенсатор одет на клапан и передаёт усилие, получаемое от кулачка. Наглядно эта схема представлена на рисунке:

Здесь компенсатор соприкасается с кулачком

То, что рассмотрено – это один из вариантов. Но есть и другой, когда кулачок давит на коромысло. Само коромысло выталкивают вверх два разных элемента. С одной стороны это будет клапан, с другой – гидрокомпенсатор. Первый из них движется, второй остаётся на одном уровне:

Компенсатор давит на коромысло снизу

Если компенсатор будет неисправен, между кулачком и коромыслом появится зазор.

Раньше в конструкции ГРМ использовался один распредвал (SOHC), и усилие к пяткам клапанов передавалось через рычаг. Для того, чтобы устранить зазор, рычаг снабжали регулировочным винтом 5. Он фиксировался контрагайкой 6:

Схема ГРМ с рычажными коромыслами

Рассмотренный выше механизм можно снабдить гидрокомпенсаторами. Их устройство показано на рисунке «б»:

Схемы «а» и «в» соответствуют первому и второму случаю. Вопросов здесь возникнуть не должно.

Заметим, что в конструкции двигателей 4A-FE и 5A-FE (Toyota) гидрокомпенсаторы не используются. Они есть в моторах следующих серий: 2S, 1NR, ZR, TR, 5M.

https://youtube.com/watch?v=2zbRxn7byp8

Гидрокомпенсаторы змз 406, выбор производителя

Как уже было сказано выше, я предпочитаю гидрокомпенсаторы немецких производителей INA или Kolbenschmidt. В данном случае это фирма INA. В области гидриков и роликов, на сей день это законодатели моды. Наверное самой лучшей характеристикой качества запчастей данной фирмы является, то , что это поставщик немецких конвейеров. На примере нескольких десятков двигателей могу сказать, что после замены, двигатель начинает работать ПО ДРУГОМУ. Во первых тише, но самое главное, «немножко» изменяются динамические характеристики. Ну а как может быть иначе, когда клапана теперь «нормально» и «вовремя» теперь открываются и закрываются. И пожалуйста, не забывайте что гидрокомпенсаторы, это часть двигателя, которая очень критично относится к качеству моторного масла. Очень часто слышу мнение о том, что в том что гидрики «тарахтят» нет ничего страшного. Но дело в том, что во всех современных двигателях есть датчик детонации. «Прострелы» гидриков он понимает как детонацию в цилиндрах, и загоняет зажигание «в минус». Вместо того, чтобы давать опережение.

Статьи в тему: титановые тарелки клапанов

гидрокомпенсаторы

Tagged on: двигатель змз гидрокомпенсатор 406 гбц

Гидрокомпенсатор газ, качество и подделка

Поддельный гидрокомпенсатор INA. Пример №1. Подделка. Я привожу запчасти для двигателей, исключительно из Европы, чтобы исключить вариант подделки и паленки на изначальном этапе. Гидрокомпенсаторы предпочитаю немецких производителей – INA или Kolbenschmidt. Регулярно наблюдаю разочарование и злобу конечного потребителя, когда в 7-8 случае из десяти, гидрики INA, купленные в России, оказываются грубейшей подделкой. Например: на гидриках INA есть лазерная гравировка, на палёнке название фирмы выбито точками керна или маленьким зубилом. Я не сгущаю краски и не собираюсь никого пугать, есть дама, которая зовется статистикой и она весьма упряма.

Заводское качество. Пробег 700км.

Пример №2. Качество. Где завод сейчас берет запчасти для двигателей для меня загадка. Хотя вполне возможно я зря удивляюсь, слова «откат» и «маржа», сейчас знает каждый школьник и наверное это все объясняет. У меня очень много клиентов, с которыми за многие годы общения и «многие машины», отношения переросли в «приятельские». Один из таких людей — Иван Григоров. Человек «думающий» и достаточно тщательно следящий за состоянием своего автопарка. Машина УАЗ Патриот, покупка лето 2020г. Иван решил не связываться с «дилерами» и мы на пробеге в 700км полезли в двигатель, чтобы сделать тюнинг-лайт. А именно поменять ролики, ремень, свечи, гидрики и проверить правильность установки фаз грм. Статья посвящена гидрокомпенсаторам, но все таки скажу что все три ролика, «ушли на помойку». Звук который издавал один из них был слышен даже при работающем движке, а два других просто люфтили. Теперь про гидрики. Я даже не знаю, как назвать то, что мы изъяли из двигателя. За эти 700км пробега распредвал просто начал снимать стружку с плоскости «этого изделия». Производитель неизвестен, технология изготовления нарушена полностью (сталь и термообработка). На фото представлено 2 гидрика, но в таком виде были все 16.

Замена гидрокомпенсаторов уаз патриот

Замена гидрокомпенсаторов! Все довольно прозаично: надоел стук гидриков. Поиски на просторах УАЗовских и Газелевских форумов дали интересный результат: на двигатели змз подходит целый список гидрокомпенсаторов INA. Из этого списка сразу отмотаем гидрики с тонкой ножкой толкателя. Нам нужна только толстая. В итоге получаем, что на 406-409 рекомендуют брать INA 420 0022 10 . Идем в экзист и видим их по 187 р за штуку. Не долго думая заказываем заветный комплектик из 16 штучек и ждем) и вместе с гидридами заказываем ДАД — китайский аналог родного УАЗовского, но с ценой в 350р!) жаба ликует и устраивает пиршество: сколько еще ништяков можно на сэкономленные 3000 при крутить) Но вот настал день прихода зч в магазин, и я отправился за ними и сразу в гараж. Надо сказать сразу, купил динамометрический ключ Jtc 19-110 Н/м. Затягивать гайки с усилиям в 1.9-2.3 кг я не умею. Сразу получается около 8кг) Разборка: тут нет ничего сложного. Надо только запастись фиксатором резьбы, комплектом установки фаз грм( транспортир! У меня пафосные разрезные звезды), ну и прокладкой под крышку клапанную. И гидронатяжителем верхней цепи. Ну лень мне старый перезаряжать, при цене немецкого Herzog в 300 р. Делаем все по мануалу. Там все подробно и просто описано. Прокладку крышки я взял силиконовую синенькую(под цвет силиконовых патрубков). Комплект сделан знатно: прокладка крышки, свечных колодцев, крышки маслозаливной горловины, клапан рецеркуляции картерных газов. Цена — 450р. Ищем для 406/409 евро3! Теперь отступ про фазы. Точней про метку на шкиве коленвала. Не верьте ей! Только 20 зуб после дырки! Иначе будет не ехать, жрать и делать другие гадости. Просто у нас шкив двойной с резиновым демпфером и потому имеет возможность провёрнутся демпфер! Один гидрик был просто бесподобен — фото ниже. Ну просто идеальный брак)

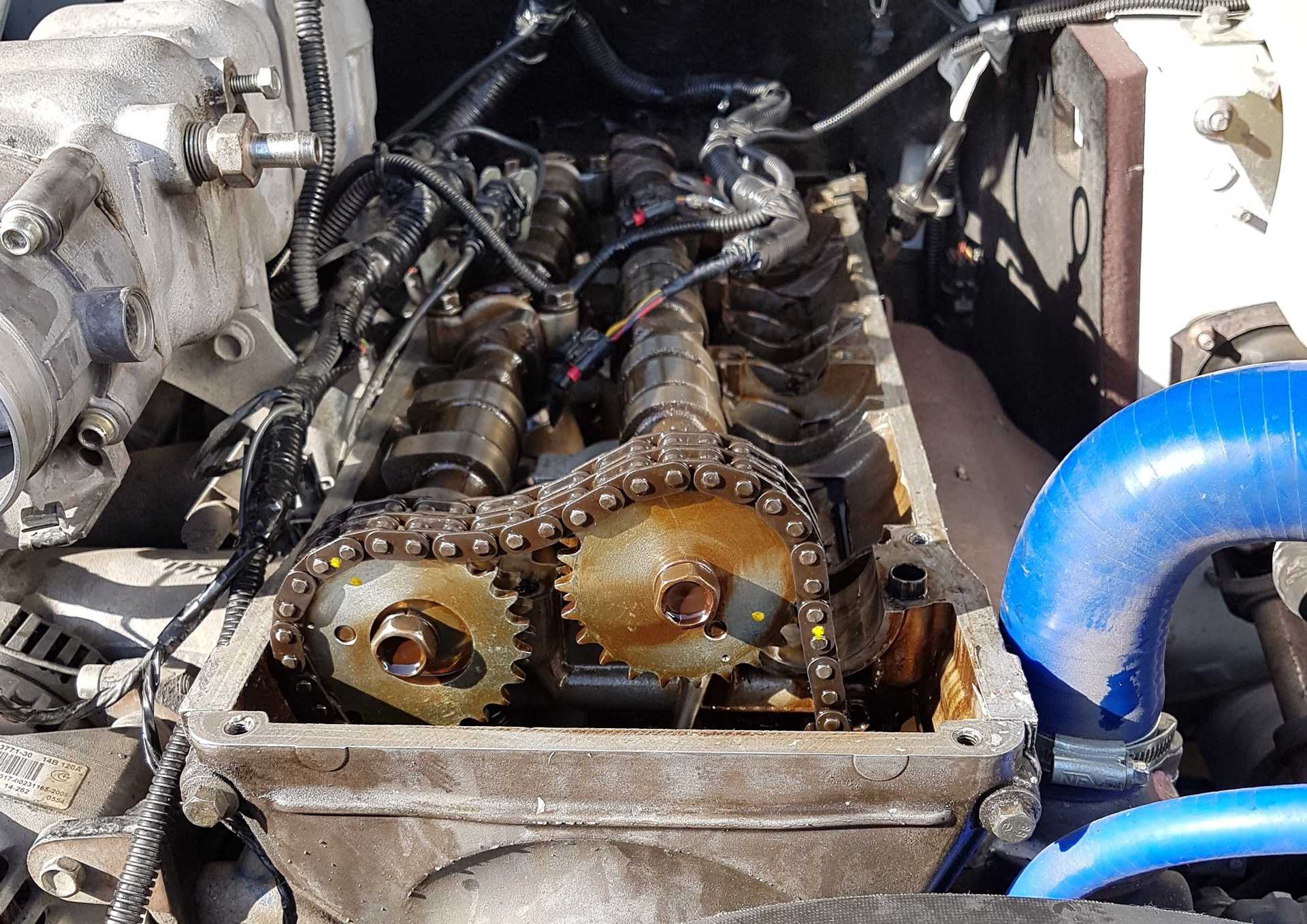

В общем же состояние ГРМ отличное. На валах нет выработки, все выглядит почти с завода. Масло Agip отдраивает мотор просто до блеска! Весь старый нагар стирается легко пальцем. Соответственно отложений в масло каналах и тп не должно быть. А гудрончик от других масел присутствует.

! Результат от процедуры: тишина! Больше не беспокоит стук, тяга стала просто чумовая! Она теперь реально прет! Всегда и везде! Как говориться: моя доволен! Теперь основной звучок — сзади! Выхлоп бубнит просто нереально! Будем переделывать на саабовский! Он тихий и по ттх подходит)

Гидротолкатели двигателя ЗМЗ-409, выполненные в виде цилиндрических толкателей и расположенные между кулачковым валом и клапанами, совмещают две функции: передачи усилия от кулачкового вала к клапанам и устранения зазоров в их приводе.

Работа гидротолкателя

основана на принципе несжимаемости моторного масла, постоянно заполняющего при работе двигателя внутреннюю полость гидротолкателя и перемещающего его плунжер при появлении зазора в приводе клапана.

Таким образом обеспечивается постоянный контакт толкателя (рычага привода клапана) с кулачком распределительного вала без зазора.

Характерные неисправности и пути их устранения

ЗМЗ 409 создан в результате многочисленных модернизаций и усовершенствования предыдущих моделей, но двигатель по прежнему подвержен определённым неисправностям:

Двигатель не запускается, здесь может быть несколько причин:

1. В системе питания и топливной рампе может отсутствовать давление бензина.

Система питания ЗМЗ 409 сложный механизм, управляемый электроникой, поэтому сбои во всей системе питания прежде всего возникают по причине проблем с электроникой. Часто выходит из строя регулятор, контролирующий давление топлива, если это так, то нужно установить новый и проблема может исчезнуть.

Давление бензина может отсутствовать по причине забитого топливного фильтра. Для устранения неисправности нужно поставить новый фильтр для очистки горючего.

Если и здесь всё в порядке, то нужно проверить работу насоса, подающего топливо. В случае неисправности последний подлежит замене. Если и здесь всё в норме, то остаётся проверить проходимость трубопроводов, они могут быть забиты, в этом случае их нужно продуть сжатым воздухом;

2. Мотор может не заводится по причине проблем с зажиганием. Чтобы устранить неполадку, нужно проверить исправность броне проводов, катушек зажигания, свечей. Нужно убедиться, что опережение зажигания установлено верно. Если и здесь нет проблем для беспокойства, то виной всему сбои в электронном управлении зажигания.

Потеря мощности

Следующей характерной неисправностью может быть уменьшение мощности силового агрегата. Здесь поводов для беспокойства, тоже может быть несколько:

• дроссельная заслонка может не полностью открываться по причине неправильной регулировки привода;
• датчик, указывающий положение заслонки может передавать неточные данные, в этом случае нужно установить новый датчик;
• мощность мотора может уменьшиться по причине уменьшения давления в системе, эта проблема описана выше;
• загрязнённый фильтр очистки воздуха может привести к уменьшению мощности ДВС, для устранения проблемы, он подлежит замене;
• возможные проблемы с зажиганием тоже могут привести к потере мощности;
• выход из строя гидравлических толкателей, прогар поршней или клапанов, залегание или износ поршневых колец, низкая компрессия в камерах сгорания, всё это может привести к потере мощности. Замена неисправных деталей решит проблему.

Мотор глохнет во время движения и больше не заводится

Причина резкой остановки движка, скорее всего являются проблемы с электроникой. Чаще всего ломается датчик, указывающий положение коленвала. Опытные водители возят с собой запасной датчик.

Давление масла

Слабое давление моторной смазки в масляной системе может быть по таким причинам:

• не соответствующий сорт используемого масла;
• попадание охлаждающей жидкости в картер двигателя, по причине прогара прокладки ГБЦ. Данную неисправность можно определить по внезапно увеличившемся уровне масла в движке. Необходимо принять срочные меры, к устранению проблемы. В обратном случае данная неполадками может ускорить капитальный ремонт мотора;
• выход из строя масляного насоса, последний подлежит замене;
• деформация поддона картера может привести к уменьшению расстояния между масло приёмным фильтром грубой очистки и дном картера. Данная неисправность будет мешать поступлению необходимого количества масла в масляную систему. Поддон картера нужно немедленно выровнять или заменить;
• износ деталей ШПГ, исправить неполадку поможет замена изношенных деталей.

Стук в двигателе

Стук в моторе частот бывает по причине неисправных гидрокомпенсаторов. Однако могут стучать подшипники скольжения коленчатого вала. Проблему нужно определять и решать немедленно, иначе могут развиться более серьёзные неисправности ДВС.

В заключение можно сказать, что 409 двигатель и его модификации стали мощнее, современнее и надёжнее. Вышеперечисленные неисправности возникают далеко за рубежом пробега 200 тыс., км., это при том что заявленный ресурс ДВС составляет 150 тыс., км. Учитывая простоту конструкции мотора, большинство неисправностей можно устранить своими силами, а доступность и невысокая стоимость запчастей, только способствуют быстрому и успешному ремонту.

Причины неисправности гидрокомпенсатора

Основными причинами неисправности гидрокомпенсатора являются:

— Увеличение зазора в плунжерной паре в зонах указанных стрелками, что вызывает повышенные утечки масла. Гидрокомпенсатор не успевает выбирать зазоры в газораспределительном механизме. Данная неисправность возникает в результате повышенного абразивного износа вызванного несвоевременным обслуживанием и применением некачественных масел.

— Негерметичное закрытие обратного клапана, препятствующее возможности создания достаточного давления. Вызвано износом или засорением.

— Заклинивание плунжерной пары в зонах указанных стрелками, которое полностью выводит гидрокомпенсатор из строя, из-за закоксовки и попадание грязи.

-Засорение масляных каналов.

Как определить, какой стучит гидрокомпенсатор?

Чтобы проверить гидрокомпенсатор необходимо нажать на него выколоткой из мягкого металла или отверткой (при этом кулачок распредвала должен быть обращен к толкателю «затылком»).

В нормальном состоянии гидротолкатель должен прожиматься со значительным усилием. Если же усилие невелико, гидротолкатель необходимо заменить.

См. так же: (статья)Система изменения фаз газораспределения для двигателей семейства ЗМЗ-405. (PDF 0,2Мб) МАМИ 2011г.проект «УАЗБУКА»: Буханка. Двигатель ЗМЗ 40911.10, ГРМ. Часть 3. Гидравлика.

Основные виды неисправностей

Мы отвечаем на вопрос, как проверить гидрокомпенсаторы на работоспособность. Можно заметить, что причин появления неисправностей существует четыре:

1. Увеличение величины зазоров в областях, указанных стрелками на фото ниже. Зазоры образуются между плунжером и плунжерной втулкой. Результатом станет повышенная утечка масла. Компенсатор попросту не будет успевать «выбирать» тепловой зазор;
2. В редких случаях обратный клапан закрывается негерметично. Что как минимум делает невозможным создание достаточного давления, образуемого между втулкой и плунжером;
3. Втулка относительно плунжера должна перемещаться свободно. В областях, указанных на фото 3, может появиться засор, и тогда плунжерную пару заклинивает;
4. Засорение масляных каналов двигателя – это ещё одна причина, по которой компенсаторы перестают действовать.

Пункты 1-3 у нас иллюстрируются на фото:

Первая неисправность всегда возникает как следствие абразивного износа. Применяете некачественное масло – получите соответствующий результат. Вторая неисправность – это результат износа либо засорения. Последнее, кстати, встречается чаще. Ну а заклинивание может возникнуть из-за постепенной закоксовки или из-за появления отложений.

Процесс тестирования «от и до»

Рассмотрим ответ на вопрос, как проверить исправность гидрокомпенсаторов на практике. Нужно открыть капот, завести двигатель и слушать:

1. Допустим, сразу после пуска двигателя появляется повышенный шум, а через 5-6 секунд он исчезает. Вывод: компенсаторы исправны, просто из их полости вытекло масло;
2. На холостых оборотах наблюдается прерывистый шум. При повышении числа оборотов шум исчезает полностью. Вывод: неисправность есть, а обусловлена она второй либо третьей причиной (см. выше);
3. Когда прогретый мотор работает на холостом ходу, может появляться непрерывный шум. При повышении частоты вращения шум уходит. Вывод: причина неисправности, которая имеет место, указана под номером 1;
4. Выше были указаны схожие симптомы. Но мотор может вести себя по-другому: шум появляется на повышенных оборотах, а исчезает на низких. Значит, причиной неисправности является вспенивание масла;
5. Допустим, наблюдается характерный шум одного либо нескольких клапанов. От частоты вращения эффект не зависит. Знайте, что эту неисправность может вызывать любая из причин, перечисленных в «главе 2»;
6. Иногда можно слышать шум в режиме холостого хода, который усиливается с ростом частоты до 1500-2000 об/мин, но не более. Данный эффект с работой гидрокомпенсаторов не связан.

История создания ЗМЗ 409

Первые образцы данного двигателя начали выпускаться в 1996 году. ЗМЗ 409 является усовершенствованием и развитием 406 модели мотора. Чтобы получить более мощный и динамичный двигатель, на ЗМЗ 405 увеличили диаметр блока цилиндров до 95, 5 мм, за счёт этого смогли получить объём цилиндров двигателя равный 2465 куб., см.

На ЗМЗ 409 пошли ещё дальше, объём этого мотора удалось увеличить до 2.7 литров. Достичь этого удалось путём определённых конструкционных изменений. Причём блок цилиндров остался прежним, его взяли от ЗМЗ 405. А, чтобы получить больший объём, увеличили расстояние хода поршня. Это стало возможным, благодаря установлению нового коленвала с большими кривошипами и другой конструкции поршней. Шатуны использовались прежние, с такими же характеристиками.

Конструкция поршней претерпела небольшие изменения. Отверстие, для установки пальца было смещено вверх, что дало дополнительных 4 мм хода поршня, плюс 7 мм дополнительных радиуса кривошипа коленчатого вала. Все эти мероприятия, дали возможность получить ход поршня 94 мм., вместо прежних 86 миллиметров.

В итоге получился новый 409 двигатель, с объёмом 2693 миллиметра. На базе 409 мотора было создано много модификаций, которые успешно выпускаются в наши дни.

Причины

Разберемся в причинах, из-за которых гидрокомпенсаторы начинают стучать. Это явный признак того, что с машиной не все хорошо, есть неисправность.

Ключевыми причинами выступают:

• загрязнение самого ГК;
• на плунжерной паре образовалась механическая выработка;
• клапан, отвечающий за подачу масла, работает некорректно;
• было залито плохое или не соответствующее двигателю масло;
• забился фильтр масла;
• масляные каналы забились;
• двигатель слишком быстро нагревается;
• в масле появились пузырьки воздуха, негативно влияющие на сжимаемость жидкости;
• в гидрокомпенсаторы попал воздух.

Не стоит думать, что при поломке в двигателе на 8 или 16 клапанов одновременно начнут звенеть все компенсаторы. Нет. Затрагивается только одна деталь

Но важно в ходе разбирательств выяснить, на какой конкретно. Для этого требуется диагностика

Совет лично от меня. Если слышите стук, лучше заехать на СТО. Хотя бы для проведения профессиональной диагностики. Наличие современного оборудования творит чудеса.

Проверка осуществляется на горячую и, скажем так, на холодную. То есть когда силовой агрегат остывший и прогретый. И причины стука бывают разными:

1. Если стук на холодную, скорее проблема в вязкости масла (если масло не менялось давно, советую это сделать). Также на холодную компенсаторы стучат из-за плохой работы клапана элемента. Это приводит к вытеканию масла при неработающем движке. Оно может иметь неправильную температуру, низкое качество или состав, который не соответствует машине.
2. Проверка на горячую тоже показывает, что причина неисправности может быть в масле, загрязненном фильтре и забитых каналах. При этом есть несколько иных причин, которые можно обнаружить только при такой диагностике горячим методом. Речь идет о неисправном насосе (масляном), гидравлической составляющей ГК или увеличении места посадки этих деталей.

Только в некоторых случаях можно самостоятельно выявить причину. Потому лучше обратиться в хороший автосервис.

Основной задачей диагностики является поиск гидрокомпенсатора, который издает посторонний шум. Для этого используют метод акустической диагностики. В гаражных условиях шансы добиться результата, увы, минимальны.
